Вариант №4
1. Перечислите виды и эффективные
методы защиты сталей от коррозии. Охарактеризуйте их
2. Перечислите виды и область
применения изгибаемых железобетонных элементов. Охарактеризуйте конструкции
плит и балок

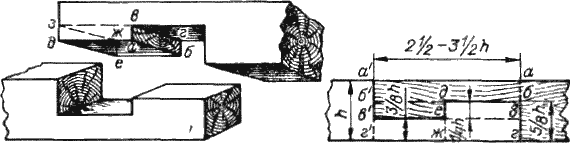

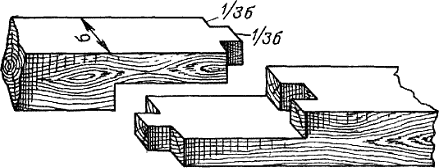

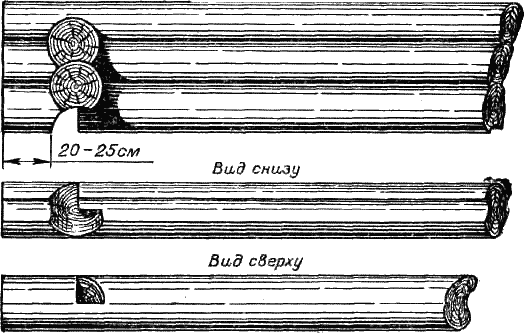

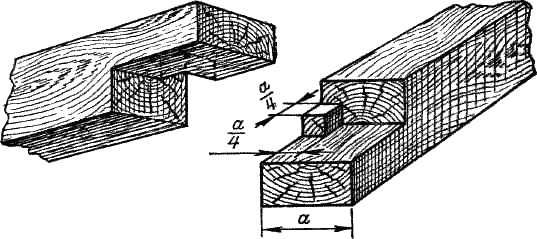

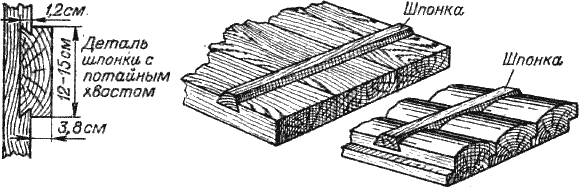

. Раскройте сущность и
особенности соединений элементов из дерева на врубках. Приведите примеры данных
соединений и область их применения
1.
Перечислите виды и эффективные методы защиты сталей от коррозии.
Охарактеризуйте их
строительная конструкция
железобетонный коррозия
Виды коррозии
Корро́зия
(от лат. corrosio - разъедание) - это самопроизвольное разрушение металлов в
результате химического или физико-химического взаимодействия с окружающей
средой. В общем случае это разрушение любого материала, будь то металл или
керамика, дерево или полимер. Причиной коррозии служит термодинамическая
неустойчивость конструкционных материалов к воздействию веществ, находящихся в
контактирующей с ними среде. Пример - кислородная коррозия железа в воде: 4Fe +
6Н2О + ЗО2 = 4Fe(OH)3. Гидратированный оксид
железа Fe(OН)3 и является тем, что называют ржавчиной.
Коррозия металлов - разрушение металлов
вследствие химического или электрохимического взаимодействия их с коррозионной
средой. [2] Для процесса коррозии следует применять термин «коррозионный
процесс», а для результата процесса - «коррозионное разрушение». Образование
гальванических пар с пользой применяют для создания батарей и аккумуляторов. С
другой стороны, образование такой пары приводит к неблагоприятному процессу,
жертвой которого становится целый ряд металлов, - коррозии.
Под коррозией понимают происходящее на
поверхности электрохимическое или химическое разрушение металлического
материала. Наиболее часто при коррозии металл окисляется с образованием ионов
металла, которые при дальнейших превращениях дают различные продукты коррозии.
Коррозия может быть вызвана как химическим, так и электрохимическим процессом.
Соответственно, различают химическую и электрохимическую коррозию металлов.
По механизму протекания процесса различают два
типа коррозии металлов: химическую и электрохимическую.
Электрохимическая коррозия
Разрушение металла под воздействием возникающих
в коррозионной среде гальванических элементов называют электрохимической
коррозией. Не следует путать с электрохимической коррозией коррозию однородного
материала, например, ржавление железа или т.п. При электрохимической коррозии
(наиболее частая форма коррозии) всегда требуется наличие электролита
(Конденсат, дождевая вода и т. д.), с которым соприкасаются электроды - либо
различные элементы структуры материала, либо два различных соприкасающихся
материала с различающимися окислительно-восстановительными потенциалами. Если в
воде растворены ионы солей, кислот, или т.п., электропроводность ее повышается,
и скорость процесса увеличивается.
Коррозионный элемент
При соприкосновении двух металлов с различными
окислительно-восстановительными потенциалами и погружении их в раствор
электролита, например, дождевой воды с растворенным углекислым газом CO2,
образуется гальванический элемент, так называемый коррозионный элемент. Он
представляет собой не что иное, как замкнутую гальваническую ячейку. В ней
происходит медленное растворение металлического материала с более низким
окислительно-восстановительным потенциалом; второй электрод в паре, как
правило, не корродирует. Этот вид коррозии особо присущ металлам с высокими
отрицательными потенциалами. Так, совсем небольшого количества примеси на
поверхности металла с большим редокспотенциалом уже достаточно для возникновения
коррозионного элемента. Особо подвержены риску места соприкосновения металлов с
различными потенциалами, например, сварочные швы или заклёпки.
Если растворяющийся электрод коррозионно-стоек,
процесс коррозии замедляется. На этом основана, например, защита железных
изделий от коррозии путём оцинковки - цинк имеет более отрицательный потенциал,
чем железо, поэтому в такой паре железо восстанавливается, а цинк должен
корродировать. Однако в связи с образованием на поверхности цинка оксидной
плёнки процесс коррозии сильно замедляется.
В отдельных случаях образовавшиеся при
химической коррозии пленки, особенно сплошные, предохраняют металл от
дальнейшей коррозии. Например, алюминий, олово, свинец, никель и хром способны
к образованию на поверхности металлов плотных защитных пленок. Пленки же на
поверхности стальных и чугунных изделий непрочны, способны к растрескиванию и
проникновению коррозии в глубь металла.
Водородная и кислородная коррозия
Если происходит восстановление ионов H3O+
или молекул воды H2O, говорят о водородной коррозии или коррозии с
водородной деполяризацией. Восстановление ионов происходит по следующей схеме:
H3O+ + 2e− → 2H2O
+ H2
или
H2O + 2e− → 2OH− +
H2
Если водород не выделяется, что часто происходит
в нейтральной или сильно щелочной среде, происходит восстановление кислорода и
здесь говорят о кислородной коррозии или коррозии с кислородной деполяризацией:
2
+ 2H2O + 4e− → 4OH−
Коррозионный элемент может образовываться не
только при соприкосновении двух различных металлов. Коррозионный элемент
образуется и в случае одного металла, если, например, структура поверхности
неоднородна.
Химическая коррозия
Химическая коррозия - взаимодействие поверхности
металла с коррозионно-активной средой, не сопровождающееся возникновением
электрохимических процессов на границе фаз. В этом случае взаимодействия
окисление металла и восстановление окислительного компонента коррозионной среды
протекают в одном акте. Например, образование окалины при взаимодействии
материалов на основе железа при высокой температуре с кислородом:
Fe + 3O2 → 2Fe2O3
При электрохимической коррозии ионизация атомов
металла и восстановление окислительного компонента коррозионной среды протекают
не в одном акте и их скорости зависят от электродного потенциала металла
(например, ржавление стали в морской воде).
Коррозия по условиям протекания.
Газовая
- коррозия металла в газах при высоких температурах. Коррозия в неэлектролитах
(например, коррозия стали в бензине).
Атмосферная коррозия
различных металлических конструкций на воздухе.
Коррозия в электролитах
- в проводящих электрический ток жидких средах. Почвенная (например, коррозия
подземных трубопроводов).
Коррозия внешним током или
электрокоррозия (например, коррозия подземной трубы
блуждающими токами).
Контактная
- электрохимическое разрушение металлов, происходящее в результате контакта
различных металлов в электролите (например, коррозия деталей из алюминиевых
сплавов, соприкасающихся с деталями из меди).
Структурная
- связанная со структурной неоднородностью металлов; например, ускорение
коррозионного процесса чугуна в растворе серной кислоты в результате имеющихся
в нем включений графита.
Коррозия под напряжением,
изменяющимся по значению и знаку, что часто вызывает коррозионную усталость -
понижение предела выносливости металла.
Коррозия при трении;
например, разрушение шейки вала при вращении в морской воде. Щелевая,
протекающая в узких щелях и зазорах между отдельными деталями.
Биокоррозия
- коррозия металлов под воздействием продуктов, выделяемых микроорганизмами, и
пота рук человека.
По характеру коррозионных процессов и месту их
распределения различают сплошную, местную и межкристаллитную коррозию.
Сплошная коррозия
характеризуется тем, что металлическое изделие разрушается почти равномерно и
коррозия охватывает всю его поверхность. Этот вид коррозии сравнительно легко
поддается контролю и оценке.
Местная коррозия
обычно бывает сосредоточенна на отдельных участках поверхности изделия. Это
более опасный вид коррозии, так как распространяется на значительную глубину, а
следовательно, приводит к потере работоспособности изделий. Чаще всего этот вид
коррозии наблюдается в местах механических повреждений поверхности изделий.
При межкристаллитной коррозии процесс
разрушения начинается с поверхности изделия и распространяется в глубь его, в
основном по границам зерен. Межкристаллитная коррозия вызывает хрупкость
металла и значительное снижение его несущей способности. Этот часто
встречающийся на практике вид коррозии является весьма опасным и обычно имеет
место при термической обработке металлов или сварке.
Степень коррозийной стойкости сталей существенно
зависит от содержания углерода. Так, с уменьшением содержания углерода в
легированной хромоникелевой стали марки Х18Н9 до 0.015% практически устраняется
склонность ее к межкристаллитной коррозии.
Методы защиты металлов от коррозии
Существуют многочисленные способы защиты
металлов от коррозии. Выбор того или иного способа определяется конкретными
условиями работы и хранения металлических изделий.
Идеальная защита от коррозии на 80 %
обеспечивается правильной подготовкой поверхности, и только на 20 % качеством
используемых лакокрасочных материалов и способом их нанесения. [3]. Наиболее
производительным и эффективным методом подготовки поверхности перед дальнейшей
защитой субстрата является абразивоструйная очистка[4].
Обычно выделяют три направления методов защиты
от коррозии:
1. Конструкционный
2. Активный
. Пассивный
Для предотвращения коррозии в качестве
конструкционных материалов применяют нержавеющие стали, кортеновские стали,
цветные металлы. При проектировании конструкции стараются максимально
изолировать от попадания коррозионной среды, применяя клеи, герметики,
резиновые прокладки.
Активные методы борьбы с коррозией направлены на
изменение структуры двойного электрического слоя. Применяется наложение
постоянного электрического поля с помощью источника постоянного тока,
напряжение выбирается с целью повышения электродного потенциала защищаемого
металла. Другой метод - использование жертвенного анода, более активного материала,
который будет разрушаться, предохраняя защищаемое изделие. В качестве защиты от
коррозии может применяться нанесение какого-либо покрытия, которое препятствует
образованию коррозионного элемента (пассивный метод).
Кислородная коррозия оцинкованного железа
Кислородная коррозия железа, покрытого оловом
Красочное покрытие, полимерное покрытие и
эмалирование должны, прежде всего, предотвратить доступ кислорода и влаги.
Часто также применяется покрытие, например, стали другими металлами, такими как
цинк, олово, хром, никель. Цинковое покрытие защищает сталь даже когда покрытие
частично разрушено. Цинк имеет более отрицательный потенциал и коррозирует
первым. Ионы Zn2+ токсичны. При изготовлении консервных банок
применяют жесть, покрытую слоем олова. В отличие от оцинкованной жести, при
разрушении слоя олова корродировать, притом усиленно, начинает железо, так как

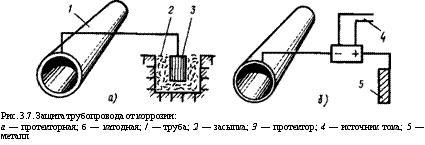

олово имеет более положительный потенциал. Другая возможность защитить металл
от коррозии - применение защитного электрода с большим отрицательным
потенциалом, например, из цинка или магния. Для этого специально создаётся
коррозионный элемент. Защищаемый металл выступает в роли катода, и этот вид
защиты называют катодной защитой. Растворяемый электрод, называют,
соответственно, анодом протекторной защиты. Этот метод применяют для защиты от
коррозии морских судов, мостов, котельных установок, расположенных под землей
труб. Для защиты корпуса судна на наружную сторону корпуса крепят цинковые
пластинки.
Если сравнить потенциалы цинка и магния с
железом, они имеют более отрицательные потенциалы. Но тем не менее корродируют
они медленнее вследствие образования на поверхности защитной оксидной плёнки,
которая защищает металл от дальнейшей коррозии. Образование такой плёнки
называют пассивацией металла. У алюминия её усиливают анодным окислением
(анодирование). При добавлении небольшого количества хрома в сталь на
поверхности металла образуется оксидная плёнка. Содержание хрома в нержавеющей
стали - более 12 процентов.
Система холодного цинкования
Система холодного цинкования предназначена для
усиления антикоррозионных свойств комплексного многослойного покрытия. Система
обеспечивает полную катодную (или гальваническую) защиту железных поверхностей
от коррозии в различных агрессивных средах
связующее - известны составы на хлоркаучуковой,
этилсиликатной, полистирольной, эпоксидной, уретановой, алкидной (модифицированной)
основе;
антикоррозионный наполнитель - цинковый порошок
(«цинковая пыль»), с содержанием более 95 % металлического цинка, имеющего
размер частиц менее 10 мкм и минимальную степень окисления.;
отвердитель (в двух- и трех- упаковочных
системах)
Одноупаковочные системы холодного цинкования
поставляются готовыми к применению и требуют лишь тщательного перемешивания
состава перед нанесением. Двух- и трехупаковочные системы могут поставляться в
нескольких упаковках и требуют дополнительных операций по приготовлению состава
перед нанесением (смешивание связующего, наполнителя, отвердителя).
После приготовления (двух- и трёхупаковочные
системы), нанесения состава на защищаемую поверхность металла кистью, валиком,
методом пневматического или безвоздушного распыления и высыхания на поверхности
металла образуется цинкнаполненное противокоррозионное покрытие -
полимерно-цинковая плёнка, сохраняющая все свойства полимерного покрытия,
которое использовалось в качестве связующего, и одновременно обладающая всеми
защитными достоинствами обычного цинкового покрытия.
Преимущества системы холодной оцинковки по
сравнению со способом горячей гальванизации:
1. Простота и меньшая трудоёмкость технологии
нанесения защитного цинкового покрытия. Для нанесения покрытия не требуется
специальное оборудование.
2. Возможность антикоррозионной защиты
металлоконструкций любых размеров, как в заводских так и в полевых условиях.
. Возможность исправления непосредственно
на месте абразивных повреждений покрытия и дефектов, возникающих при сварке
металлоконструкций.
. Экологически чистый процесс нанесения
покрытия: нет необходимости производить работы в горячем цеху.
. Создание на поверхности железа гибкого
слоя цинка (не образующего микротрещин при изгибании металлоизделия).
Система холодного цинкования применяется во всех
видах промышленности и в быту, где требуется надёжная и долговечная защита
железных поверхностей от коррозии.
Помимо использования в качестве грунтовочного
слоя в комплексном многослойном покрытии система холодной оцинковки может
применяться как самостоятельное антикоррозийное покрытие металлических
поверхностей.
Газотермическое напыление
Для борьбы с коррозией используют также методы
газотермического напыления.
С помощью газотермического напыления на
поверхности металла создается слой из другого металла/сплава, обладающий более
высокой стойкостью к коррозии (изолирующий) или наоборот менее стойкий
(протекторный). Такой слой позволяет остановить коррозию защищаемого металла.
Суть метода такова: газовой струей на поверхность изделия на огромной скорости
наносят частицы металлической смеси, в результате чего образуется защитный слой
толщиной от десятков до сотен микрон. Газотермическое напыление также
применяется для продления жизни изношенных узлов оборудования: от восстановления
рулевой рейки в автосервисе до нефтедобывающих компаний[5].
Термодиффузионное цинковое покрытие
(ГОСТ 9.316-2006). Для эксплуатации
металлоизделий в агрессивных средах, необходима более стойкая антикоррозионная
защита поверхности металлоизделий. Термодиффузионное цинковое покрытие является
анодным по отношению к черным металлам и электрохимически защищает сталь от
коррозии. Оно обладает прочным сцеплением (адгезией) с основным металлом за
счет взаимной диффузии железа и цинка в поверхностных интерметаллитных фазах,
поэтому не происходит отслаивания и скалывания покрытий при ударах,
механических нагрузках и деформациях обработанных изделий.
Диффузионное цинкование, осуществляемое из
паровой или газовой фазы при высоких температурах (375-850 °C), или с
использованием разрежения (вакуума) - при температуре от 250 °C, применяется
для покрытия крепёжных изделий,труб, деталей арматуры и др. конструкций.
Значительно повышает стойкость стальных, чугунных изделий в средах, содержащих
сероводород (в т.ч. против сероводородного коррозионного растрескивания),
промышленной атмосфере, морской воде и др. Толщина диффузионного слоя зависит
от температуры, времени, способа цинкования и может составлять 0,01-1,5 мм.
Современный процесс диффузионного цинкования позволяет образовывать покрытие на
резьбовых поверхностях крепёжных изделий, без затруднения их последующего
свинчивания. Микротвёрдость слоя покрытия Hμ = 4000 - 5000 МПа.
Диффузионное цинковое покрытие также значительно повышает жаростойкость
стальных и чугунных изделий, при температуре до 700 °C. Возможно получение
легированных диффузионных цинковых покрытий, применяемое для повышения их
служебных характеристик.
Цинкование
Цинкование - это процесс нанесения цинка или его
сплава на металлическое изделие для придания его поверхности определённых
физико-химических свойств, в первую очередь высокого сопротивления коррозии.
Цинкование - наиболее распространённый и экономичный процесс металлизации,
применяемый для защиты железа и его сплавов от атмосферной коррозии. На эти
цели расходуется примерно 40 % мировой добычи цинка. Толщина покрытия должна
быть тем больше, чем агрессивнее окружающая среда и чем длительнее
предполагаемый срок эксплуатации. Цинкованию подвергаются стальные листы,
лента, проволока, крепёжные детали, детали машин и приборов, трубопроводы и др.
металлоконструкции. Декоративного назначения цинковое покрытие обычно не имеет;
некоторое улучшение товарный вид приобретает после пассивирования оцинкованных
изделий в хроматных, или фосфатных растворах, придающих покрытиям радужную
окраску. Наиболее широко используется оцинкованная полоса, изготовляемая на
автоматизированных линиях горячего цинкования, то есть методом погружения в
расплавленный цинк. Методы распыления и металлизация позволяют покрывать изделия
любого размера (например, мачты электропередач, резервуары, мостовые
металлоконструкции, дорожные ограждения). Электролитическое цинкование ведётся
в основном из кислых и щёлочно-цианистых электролитов; специальные добавки
позволяют получать блестящие покрытия.
Оксидирование заключается
в создании на поверхности изделия оксидной пленки, обладающей большой
коррозийной стойкостью. Наиболее широко применяют оксидирование для защиты от
коррозии изделий из алюминия и его сплавов.
Фосфатирование
стальных изделий заключается в создании поверхностного слоя из фосфатов
марганца и железа. Фосфатные покрытия используются в дальнейшем в качестве
подслоя. Фосфатные покрытия часто применяются в сочетании со смазочными
материалами для уменьшения трения при обработке металлов давлением, волочением,
для хорошей приработке трущихся деталей машин.
В отдельных случаях прибегают к защите металлов
от коррозии при помощи протекторов. Сущность протекторной защиты
заключается в том, что к поверхности защищаемого изделия прикрепляют протекторы
- куски металла (рис. 1.1). Образуется гальваническая пара, в которой анод-
протектор, катод- изделие. В результате протектор разрушается, защищая изделие.
Таким образом защищают, например, подводные металлические части кораблей,
прикрепляя к ним пластины цинка.
Для предохранения от коррозии морских
гидротехнических сооружений, магистральных трубопроводов и других ответственных
конструкций применяют катодную защиту. В этом случае защищаемую конструкцию
подсоединяют к отрицательному полюсу постоянного источника тока и сталь
выполняет функцию катода. Анодом служит металлический лом, подсоединяемый к
положительному полюсу.
Рис 1.1. Защита трубопровода от коррозии. а -
протекторная, б - катодная, 1- труба, 2 - засыпка, 3 - протектор, 4 - источник
тока, 5 - металл.
Широко практикуемым методом защиты от коррозии
является введение в агрессивную среду специально подобранных соединений - ингибиторов.
Ингибиторы коррозии
- это органические и неорганические вещества, присутствие которых в небольших
количествах резко снижает скорость растворения металла и уменьшает его
возможные вредные последствия. Метод ингибирования, как правило, отличается
высокой экономичностью, легкостью производственного внедрения без изменения ранее
принятого технологического режима, обычно не предусматривает для своей
реализации специального дополнительного оборудования.
Защита от коррозии с помощью ингибиторов нашла
широкое применение во многих отраслях современного промышленного производства и
сельского хозяйства: при транспортировании газа и нефти по трубопроводам, для
сохранения металлоизделия в межоперационный период, для защиты от коррозии
горюче-смазочными веществами, а также в водно-солевых, кислотных, щелочных,
водно-органических и органических средах, в пресной, морской воде, при коррозии
в атмосферных условиях и почве.
Введение ингибиторов в агрессивную среду
вызывает изменение поверхности корродирующего металла, а также влияет на
кинетику частных электродных реакций, определяющих процесс его саморастворения.
Механизм ингибирующего действия определяется несколькими факторами: природой
металла, строением ингибитора, составом агрессивной среды, условиями протекания
коррозии (температура и гидродинамическое состояние среды). По механизму действия
ингибиторы делятся на адсорбционные и пассивационные.
Абсорбционные ингибиторы
Частицы адсорбционных ингибиторов (в зависимости
от строения ингибитора и состава среды они могут быть в виде катионов, анионов
и нейтральных молекул), электростатически или химически взаимодействуя с
поверхностью металла (соответственно физическая адсорбция и хемосорбция),
закрепляются на ней, что приводит к торможению коррозионного процесса.
Как правило, в качестве эффективных
адсорбционных ингибиторов выступают соединения, имеющие в своем составе
гетероатомы N, P, S, O, Si, через которые и осуществляется связь молекул
ингибитора с поверхностью металла. К настоящему времени известны десятки
индивидуальных веществ и смесей на их основе как эффективные замедлители
коррозии. Они выявлены эмпирическим путем на основе прямых коррозионных
испытаний. За последние десятилетия достигнуты значительные успехи в развитии
научно обоснованного подбора адсорбционных ингибиторов и понимании механизма их
защитного действия. Предложенные теории основываются, в частности, на учете
природы металла (переходные или непереходные), заряда металла по отношению к
раствору и заряда частиц ингибитора, энергии возбуждения электронов металла и
молекул ингибитора, принадлежности металла и ингибитора к классу жестких или
мягких кислот и оснований. Эти подходы позволили с достаточной уверенностью
утверждать, что наиболее эффективны адсорбционные ингибиторы кислотной коррозии
в условиях разного знака заряда металла и частицы ингибитора, при наличии легко
возбуждаемых высокоподвижных электронов ингибитора, в сочетаниях металл -
мягкая кислота с ингибитором - мягким основанием или металл - жесткая кислота с
ингибитором - жестким основанием.
Ингибиторы коррозии могут эффективно тормозить
процесс наводороживания металлов при кислотной коррозии, предотвращая ухудшение
их механических свойств. Более того, известны случаи, когда прочность металла
даже повышается при травлении, а содержание водорода снижается по сравнению с
нетравленым металлом, что позволяет продлить службу изделий и уменьшить их
толщину. Введение ингибиторов в горюче-смазочные материалы не только снижает их
коррозионную агрессивность, но и уменьшает изнашивание при трении и вибрации.
Высокие разносторонние защитные свойства ингибиторов обеспечили их широкое
промышленное производство. Объем мирового производства и потребления
ингибиторов коррозии, присадок к смазочным маслам составляет 4,4 млн т/год с
тенденцией к росту до 5,5-6,0 млн т/год. Из этого объема: на ингибирование
нефти, газа, пластовых вод и прочих сред в нефтегазодобывающей промышленности -
20-25%, на подготовку и переработку нефти - 2-5, на ингибирование
нефтепродуктов и производство средств защиты на нефтяной основе - 65-75, на
прочие нужды (ингибирование кислот, охлаждающих сред и пр.) - 3-5%.
Широкое распространение нашли летучие ингибиторы
- вещества с невысоким давлением паров, адсорбция которых на поверхности
металла надежно защищает его от коррозии (например, нитрит
дициклогексиламмония, бензтриазол, карбонат этаноламина и др.). Указанными
ингибиторами пропитывают бумагу или помещают их в герметизированную тару, в
которые упаковывают металлоизделия. Достоинством летучих ингибиторов по
сравнению с защитными смазками является простота применения, а также
возможность быстрого использования защищенных изделий без операции удаления
смазки.
Пассивационные ингибиторы
Эти ингибиторы вызывают формирование на
поверхности металла защитной пленки и способствуют переходу металла в пассивное
состояние. При этом имеет место сдвиг потенциала металла в положительную
сторону. Наиболее широко ингибиторы-пассиваторы применяются для борьбы с
коррозией в нейтральных или близких к ним средах, где коррозия протекает
преимущественно с кислородной деполяризацией. Механизм действия пассиваторов
различен и в значительной степени определяется их химическим составом и
строением. Различают несколько видов пассивирующих ингибиторов, например
неорганические вещества с окислительными свойствами (нитриты, молибдаты,
хроматы). Последние способны создавать защитные оксидные пленки на поверхности
корродирующего металла. В этом случае, как правило, наблюдается смещение
потенциала в сторону положительных значений до величины, отвечающей выделению
кислорода из молекул воды или ионов гидроксила. При этом на металле
хемосорбируются образующиеся атомы кислорода, которые блокируют наиболее
активные центры поверхности металла и создают добавочный скачок потенциала,
замедляющий растворение металла. Возникающий хемосорбционный слой близок по
составу к поверхностному оксиду. В качестве пассиваторов такого рода выступают
только такие ионы, которые могут легко восстанавливаться. Ионы -
трудновосстанавливаемые и потому пассиваторами не являются.
Большую группу составляют пассиваторы,
образующие с ионами корродирующего металла труднорастворимые соединения.
Формирующийся в этом случае осадок соли, если он достаточно плотен и хорошо
сцеплен с поверхностью металла, защищает ее от контакта с агрессивной средой.
При коррозии железа такими эффективными ингибиторами являются полифосфаты,
силикаты, карбонаты щелочных металлов.
По такому же механизму за счет подщелачивания
среды у поверхности корродирующего металла действуют вещества, образующие
труднорастворимые оксиды или гидроксиды. Для этих целей используют различные
легкорастворимые соединения, дающие ионы Mg2 +, Ca2 +, Sn2 +, Cr3 +.
Отдельную группу составляют органические
соединения, которые не являются окислителями, но способствуют адсорбции
растворенного кислорода, что приводит к пассивации. К числу их для нейтральных
сред относятся бензоат натрия, натриевая соль коричной кислоты. В
деаэрированной воде ингибирующее действие бензоата на коррозию железа не
наблюдается.
2.
Перечислите виды и область применения изгибаемых железобетонных элементов.
Охарактеризуйте конструкции плит и балок
Наиболее распространенные изгибаемые элементы
железобетонных конструкций - плиты и балки. Балками называют линейные элементы,
длина которых l значительно больше поперечных размеров h и b.
Плитами называют плоские элементы, толщина которых h значительно меньше
длины l и ширины b.
Плиты и балки могут быть однопролетными и
многопролетными.

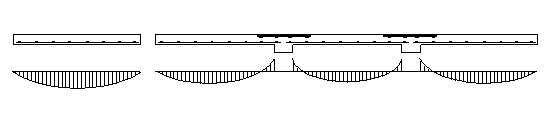

Рис.1.Схемы армирования плит : а -
однопролетная; б - многопролетная монолитная плита.
Такие плиты деформируются
подобно балочным конструкциям при различного рода нагрузках (балочные плиты),
если значения этих нагрузок не изменяется в направлении, перпендикулярном
пролету (плиты, опертые по контуру).
Армируют плиты сварными сетками.
Сетки укладывают в плитах так, чтобы стержни их рабочей арматуры укладывались
вдоль пролета и воспринимали растягивающие усилия, возникающие в конструкции
при изгибе под нагрузкой, в соответствии с эпюрами изгибающих моментов. Поэтому
сетки в плитах размещаются понизу, а в многопролетных плитах - также и поверху,
над промежуточными опорами, то есть в соответствии с эпюрой моментов.
Стержни рабочей арматуры принимают диаметром Æ(3¸10)мм,
располагают их на расстоянии (с шагом) 100 ¸200 мм один от
другого. Защитный слой бетона для рабочей арматуры принимают не менее 10мм, в
особо толстых плитах (толщина 100мм) - не менее 15мм.
Поперечные стержни сеток (распределительную
арматуру) устанавливают для обеспечения проектного положения рабочих стержней,
уменьшения усадочных и температурных деформаций конструкций, распределения местного
воздействия сосредоточенных нагрузок на большую площадь.
Армирование плит отдельными стержнями с вязкой
их в сетки вручную с помощью вязальной проволоки применяют в отдельных случаях
(плиты сложной конфигурации или с большим количеством проемов), когда
стандартные сварные сетки не могут быть использованы.
Железобетонные балки могут быть
прямоугольного, таврового, двутаврового и трапециевидного сечения.
Высота балок h колеблется в широких
пределах; она составляет 1/10 ¸1/20 часть пролета
в зависимости от нагрузки и типа конструкции. В целях унификации высоту балок
назначают кратной 50 мм, если она не более 500 мм, и кратной 100 мм - при
больших размерах.
Ширину прямоугольных поперечных сечений b
принимают в пределах(0.3 ¸0.5) h.
Рис. 2. Схема армирования сечения
железобетонных балок:
аl
-
защитный слой бетона для рабочей продольной арматуры; принимается:
1 не
менее 20 мм при h³250 мм
2 не
менее 15 мм при h<250 мм
3 не
менее диаметра арматуры
аw
-
защитный слой бетона для поперечной арматуры; принимается:
4 не
менее 15 мм при h³250 мм
5 не
менее 10 мм при h<250 мм
а1’
- расстояние в свету между стержнями продольной
арматуры; принимается:
6 не
менее диаметра
7 не
менее 30 мм
а2
-
расстояние в свету между рядами стержней продольной арматуры; принимается:
8 не
менее диаметра
9 не
менее 25 мм.
Насыщенность сечения рабочей продольной
арматурой оценивается коэффициентом армирования m
=
(As
¤ Ab)×100%.
(Здесь Ab - площадь поперечного сечения бетона конструкции с
учетом рабочей высоты h0 ) . Площадь сечения продольной
рабочей арматуры для прямоугольных сечений шириной b, высотой h
должна составлять не менее m = Аs/bh0
= 0.05%. Оптимальным для балок является
насыщенность рабочей продольной арматурой в пределах mопт
=
(1 ¸
2) %,
для плит mопт = (0.3¸0.8)%.
В балках шириной более 150 мм должно быть не
менее двух доводимых до опоры продольных стержней. Если ширина до 150 мм -
допускается установка 1 стержня.
В железобетонных балках одновременно с
изгибающими моментами действуют поперечные силы, необходимо устанавливать
поперечную арматуру. Ее количество определяют из расчета наклонных сечений и по
конструктивным соображениям.
Продольную и поперечную арматуру объединяют в
сварные каркасы, а при отсутствии сварочных машин - в вязанные. Плоские сварные
каркасы объединяют в пространственные с помощью горизонтальных поперечных
стержней через 1 - 1.5 м.
По расчетно-конструктивным условиям расстояние в
продольном направлении между поперечными стержнями: в балках высотой до 400 мм
- не более h/2, но не более 150 мм, в балках высотой h > 400мм
- не более h/3, но не более 500мм. Это требование относится к приопорным
участкам балок протяженностью ³ 1/4L при равномерно
распределенной нагрузке. При сосредоточенной нагрузке - на протяжении от опоры
до ближайшего груза, но не менее 1/4L. В остальной части элемента
расстояние между хомутами может быть больше, но не более 3/4h и не более
500мм. При высоте менее 150 мм поперечную арматуру можно не применять, если она
не требуется по расчету.
В балках высотой более 700мм у боковых граней
ставят дополнительные продольные стержни на расстоянии по высоте не более чем
через 400мм. Эти стержни вместе с поперечной арматурой сдерживают раскрытие
наклонных трещин на боковых гранях балок.
В балках пролетом 9м и более целесообразно
применение предварительно напрягаемой арматуры для обеспечения необходимой
трещиностойкости и жесткости.
3.
Раскройте сущность и особенности соединений элементов из дерева на врубках.
Приведите примеры данных соединений и область их применения
Врубкой называется соединение, в котором усилие
передается от одного элемента другому непосредственно через площади смятия и
скалывания, а специальные рабочие связи отсутствуют (но для восприятия
монтажных нагрузок и случайных ударов почти всегда ставятся вспомогательные
металлические крепления: болты, скобы, хомуты, штыри и т. п.). Термин «врубка»,
соответствовавший способу производства такого соединения топором, сохранился,
хотя сейчас врезки, как правило, не вырубают топором, а вырезают электро- или
мотопилой. Известно много типов врубок для соединения в стыке или в узле сжатых
и растянутых элементов. Основные требования при производстве врубок:
) врубка должна быть устроена таким образом,
чтобы оказывала сопротивление действующим в данном месте силам (сжатие, растяжение
или сдвиг), принимая во внимание те пределы прочного сопротивления дерева,
которые приведены в главе III;
) соприкасающиеся части дерева должны плотно
прилегать друг к другу по всем плоскостям соединения, иначе распределение
усилий будет неравномерным, что повлечет за собой разрушение частей врубки;
) при конструировании и расчете обычных врубок
нужно принять во внимание, что всем расчетным усилиям сопротивляются деревянные
части врубки. Те железные крепления (скобы, болты, глухари и т. п.), которые
применяются при врубках обычных систем, предназначаются для противодействия
различным случайным усилиям в тех направлениях, против которых врубка не
рассчитана;
) во врубках, подверженных действию атмосферных
осадков, нужно принять меры против застоя воды, так как иначе это повлечет за
собой преждевременное разрушение дерева;
) врубка должна быть по возможности проста, что
облегчает аккуратное выполнение ее и контроль за качеством выполнения.
По взаимному расположению частей различаются
следующие основные виды соединений на врубках:
) наращивание - удлинение бревен или брусьев
(свай, стоек) в вертикальном направлении. Усилия здесь направлены по оси и
прижимают верхнюю из соседних частей к нижней;

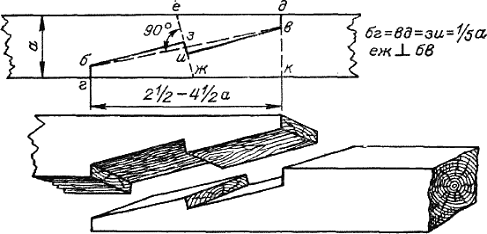

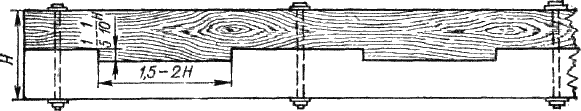

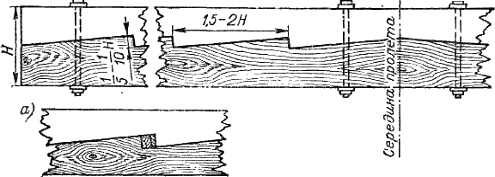

) сращивание - удлинение в горизонтальном
направлении, т. е. и здесь оси соединяемых частей расположены по одной прямой.
В отношении действующих в этих врубках усилий
нужно заметить, что условия тут бывают самые разнообразные: или соединяемые
части просто примыкают одна к другой, не передавая усилий, или имеется сила,
растягивающая соединяемые части или же, наоборот, взаимно их прижимающая;

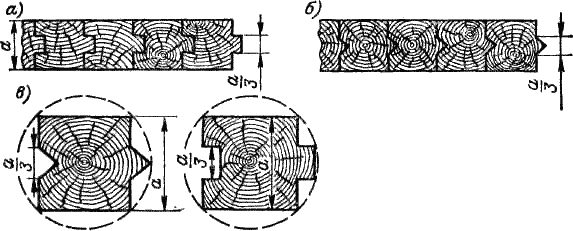

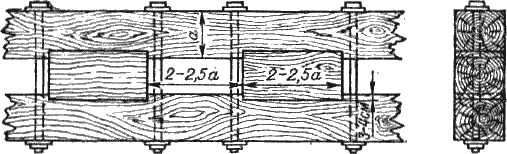

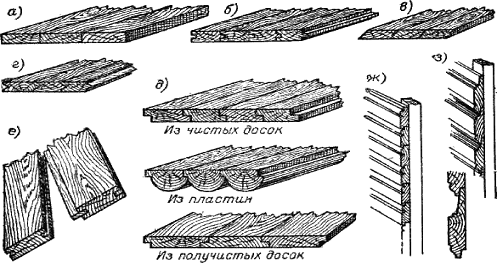

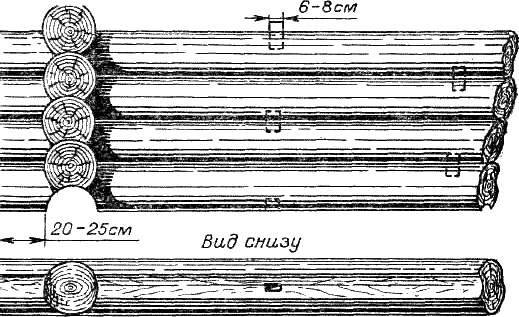

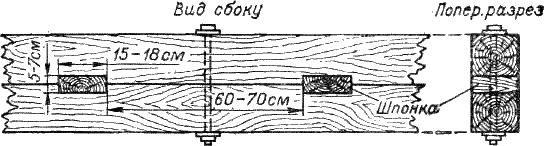

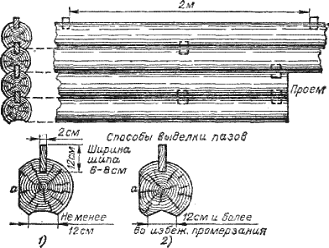

) сплачивание - увеличение частей дерева по
ширине, т. е. такое положение соединяемых частей, когда оси их параллельны;

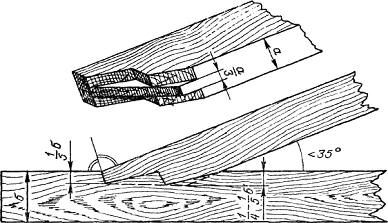

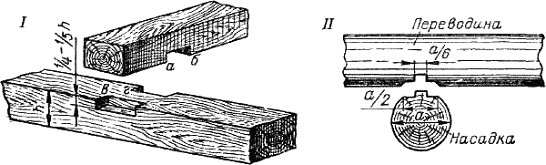

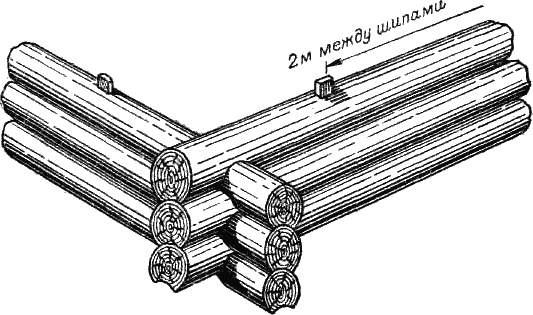

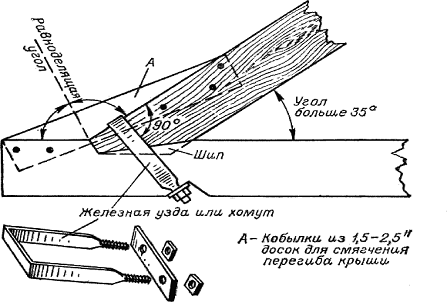

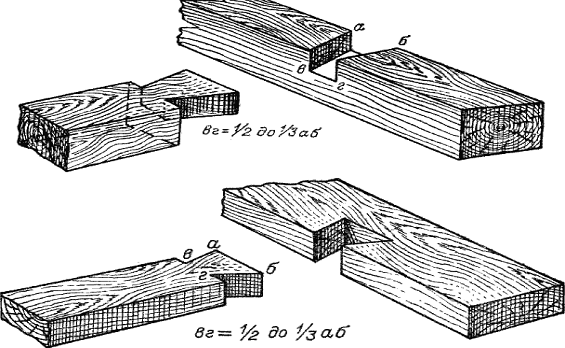

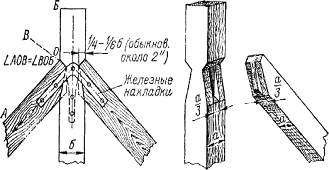

) вязка -сопряжение под углом, причем
соединяемые части могут быть расположены в горизонтальной или в вертикальной
плоскости.

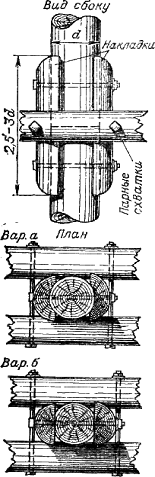

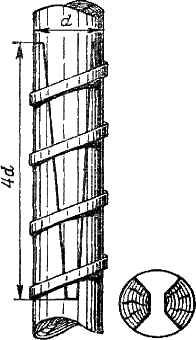

Врубки наращивания

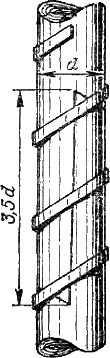

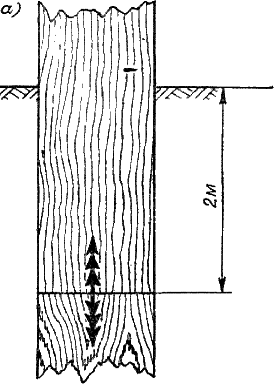

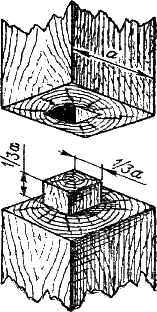

Самый простой способ - наращивание впритык (рис.
3.1), со вставкой заершенного штыря для противодействия случайным боковым

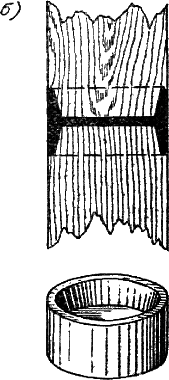

толчкам. Иногда штырь заменяется чугунным башмаком (рис. 3.1,б) с внутренней
перегородкой, в которую и упираются концы соединяемых частей. Такие способы
наращивания применяются при забивке свай, причем место стыка по окончании
забивки должно прийтись не менее как на 2 м ниже уровня земли.
Наращивание с шипом - одинарным (рис. 3.2) и
двойным (рис. 3.3) - обеспечивает соединение от боковых толчков без содействия
железных или чугунных креплений. Ширина и высота одинарного шипа делаются около
⅓ толщины бруса. Нужно только заметить, что глубина гнезда для шипа
должна быть несколько больше высоты шипа, чтобы стойки соприкасались своей
большой плоскостью, а не висели на шипе. Для получения двойного шипа разбивают
на торцах два взаимно перпендикулярных диаметра и вырезают по два
противоположных сектора на длину около 2 диаметров. Получается врубка,
способная, хотя и в слабой степени, противодействовать боковому изгибу.
Рис. 3.1. Наращивание впритык: а) со штырем; б)
с чугунным башмаком.
Рис. 3.2. Наращивание с одинарным шипом. Рис.
3.3. Наращивание с двойным шипом.
Последнее соединение лучше, так как удерживает
верхнюю стойку от уклонения как в плоскости накладок, так и в перпендикулярной
к ней плоскости. Такая врубка применяется в мостах при наращивании свай в
устоях, причем если на уровне примыкания расположены парные схватки устоя, то
соединение получается очень надежное.
Шведский способ наращивания (рис. 3.4) -состоит
в том, что соединяемые впритык стойки охватываются с двух сторон накладками,
стягиваемыми болтами. Накладки делаются длиной в 2-3 диаметра стойки и либо
прилегают к стойкам по плоскости (рис. 3.4,б), для чего боковые поверхности
круглых стоек стесываются, либо прилегают к цилиндрической поверхности (рис.
3.4,а), для чего накладки берутся большего диаметра и в них выбираются ложбины
сообразно очертанию стойки.
Рис. 3.4. Наращивание шведским способом.
Наращивание накладной в полдерева (рис. 3.5)
применяется часто при устройстве лесов. Оба конца срезаются на половину толщины
на длину 3-3,5 диаметра, а для противодействия боковым усилиям вся врубка
обвивается обручным железом. Для большей надежности соединения и для
противодействия изгибу иногда концы стоек срезают не под прямым углом, а под острым,
сообразно чему делается вырезка и у основания накладки, однако это нельзя
рекомендовать: при малейшей неточности в выделке врубки заостренный конец будет
действовать как клин, раскалывая стойку, а при наклоне - будет откалываться
половина стойки.
Наращивание языком (рис. 3.6) - в одной стойке
выделывается развилка, в которую запускается тонкий конец другой стойки.
Соединение также обвивается железом. Ввиду слабости частей развилины эта врубка
применяется при устройстве временных лесов.
Рис. 3.5. Наращивание в полдерева. Рис. 3.6.
Наращивание языком.
Сращивание
Впритык (рис. 3.7). Оба конца срезаются под
прямым углом и притыкаются один к другому. Во избежание сдвигания в стороны иногда
забивают скобу, входящую концами в оба соединяемых бруса.
Косой притык (рис. 3.8) - срез делается не под
прямым углом, а по наклонной линии, отходящей от вертикали на ¼
высоты
бруса. Это позволяет скрепить концы гвоздем или штырем, вбитым наискось.
В обоих описанных случаях и скоба, и гвозди
служат для противодействия сдвигу при случайных боковых толчках.
Рис. 3.7. Сращивание впритык. Рис. 3.8. Косой
притык
Торцевой притык с гребнем (рис. 3.9) - для
противодействия боковым усилиям, а также во избежание сквозной щели. Эта врубка
применяется при рубке стен, для соединения притыкаемых бревен, во избежание
сквозного продувания.
Прямая накладка (рис. 3.10). В отличие от
вышеприведенных способов сращивания, когда требуется, чтобы соединяемые части
лежали по всей линии на опоре (маурлаты, лежни, венцы стен), эта врубка может
покоиться на стойке, подпирающей нижний выступающий конец. Для обеспечения этой
врубки от сдвига частей в сторону ее скрепляют иногда двумя болтами. На
продольное растяжение эта врубка, равно как и вышеописанные, конечно, не
рассчитана. Длина врубки делается раза в 1,5 -2 больше, чем толщина бруса.
Рис. 3.9. Торцевой притык с гребнем. Рис. 3.10.
Прямая накладка.
Косая накладка (рис. 3.11) расчерчивается таким
образом: отложив от конца бруса 2-2,5 его толщины, откладывают от верхней или
нижней грани на боковых поверхностях ¼ толщины,
столько же откладывают от торца, но с другой стороны бруса, и полученные точки
(б и в) соединяют прямой линией. Применяется накладка в тех же случаях, что и
прямая, и также может быть скреплена болтами или деревянными нагелями.
Смысл применения косой накладки вместо прямой
заключается в том, что если врубка подперта стойкой и часть бруса между
стойками подвержена нагрузке, то у края стойки срощенный брус имеет толщину,
равную не половине своей толщины, а несколько больше, а дальше, по мере
удаления от стойки, вместе с увеличением изгибающего момента увеличивается и
толщина бруса.
Нельзя рекомендовать применение накладки с косым
прирубом (рис. 3.12), так как при изгибании соединяемых частей может произойти
откалывание у точек а и б.
Рис. 3.11. Косая накладка. Рис. 3.12. Накладка с
косым прирубом.
Для противодействия боковым сдвижениям концы
соединяемых накладкой частей снабжаются торцевыми гребнями шириной и длиной в ⅓
толщины бруса (рис. 3.13).
Рис. 3.13. Прямая накладка с торцевым гребнем.
При сращивании деревянных частей, подверженных
растягивающим усилиям, применяется прямой и косой замок.
Прямой замок (рис. 3.14) делается длиной от 2,5
до 3,5 толщины бруса и расчерчивается так: по отметке длины замка вокруг бруса
делят толщину его на 8 частей и откладывают: аб и а'б' - ⅜ толщины, бе и
б'e'
= ¼ толщины, остается ег = е'г'= ⅜ толщины.
Точки б и б', е и е' соединяются между собой, и посредине длины замка
прочерчивается вокруг бруса еще одна линия, которая между этими линиями наметит
линию б - е; по этой линии и делается уступ замка. После этого делают пропилы
по линиям д - ж и б - г и скалывают топором соответствующие части (см.
аксонометрию). Точно таким же образом расчерчивается конец другого бруса.
Иногда эту врубку называют сращиванием зубом. Прямой замок с натяжными клиньями
(рис. 3.14, а) делается с целью возможно плотнее стянуть части замка. При
расчерчивании его линия д - е (рис. 3.14) проводится не посередине длины замка,
а отступя от нее на ⅛ толщины. То же делается на другом брусе;
следовательно, зазор для клиньев получается в ¼ толщины
бруса. Клиньев для натяжки делается два, и забиваются они одновременно с двух
сторон, чтобы не сдвинуть врубку в сторону.
Рис. 3.14. Прямой замок.
Рис. 3.14, а. Прямой замок с натяжными клиньями.
Косой замок (рис. 3.15) расчерчивается так.
Отложив от конца бруса длину замка (2,5-4,5 толщины), откладывают на боковых
гранях у основания замка и у конца бруса по 0,2 толщины бруса. Полученные точки
б и в соединяют прямой линией б - в, которую делят пополам, и в полученной
точке восстанавливают к линии б - в перпендикуляр ж - е, по направлению
которого от точки пересечения с линией б - в откладывают по 0,1 толщины бруса в
ту и другую сторону, получая точки з и и, расстояние между которыми равно 7б
толщины бруса. Точки з и и соединяют с б и в, чем и очерчивают контур замка.
Уступ з - и не прочерчивают перпендикулярно к грани бруса, так как тогда в
точках з и и получатся острые углы, могущие способствовать скалыванию частей
замка вдоль волокон, особенно во время пригонки врубки. Длина косого замка
делается больше, чем длина прямого замка, так как при одинаковой их длине
плоскость, по которой может получиться скалывание выступающей части замка, была
бы в косом замке короче, чем в прямом.
Рис. 3.15. Косой замок.
Для противодействия боковым усилиям иногда
делается косой (а равно и прямой) замок с шипом (рис. 3.16) шириной и длиной в ⅓
толщины бруса. При расчерчивании такой врубки надо отложить сначала от конца
бруса ⅓ его толщины для образования шипа и производить дальше
расчерчивание, как было указано.
Рис. 3.16. Косой замок с шипом.
Желая устроить сращивание, способное
сопротивляться не только усилиям сбоку бруса, но и препятствующее разъединению
брусьев в вертикальном направлении, иногда применяют врубку голландским замком
(рис. 3.17), которую, однако, нельзя признать рациональной, так как даже
небольшие изгибающие усилия вызовут откалывание частей бруса у точек а, а
выделка указанной врубки очень сложна.
Рис. 3.17. Прямой голландский замок.
Нужно принять за правило, что ни одна из
описанных врубок по сращиванию бревен или брусьев не должна приходиться на
пролете между опорами, а должна быть обязательно над опорой, хотя бы
сращиваемый брус и не нес (кроме его собственного веса) никакой нагрузки.
Несоблюдение этого правила ведет к тому, что даже от собственного веса брус или
бревно могут изогнуться и врубка раскроется.
Для предохранения описанных врубок от
расстраивания при случайных толчках служат железные накладки из полосового железа,
уложенные сверху и снизу врубки и соединенные между собой двумя или четырьмя
болтами. Для ускорения расчерчивания, когда одинаковые врубки приходится
применять в постройке много раз, применяются шаблоны, изготовленные по
очертанию врубки из доски и накладываемые сбоку к расчерчиваемому брусу. Иногда
для ускорения запиливания выделываются коробки с боковыми стенками, имеющими
очертание врубки (рис. 3.18).
Рис 3.18. Шаблон для косого замка.
Указанные выше размеры частей врубок являются не
произвольными, а получились в результате конструктивных соображений или в
зависимости от различного сопротивления древесины по разным направлениям.
Конструктивные соображения, например, заставляют накладку делать такой длины,
чтобы по длине ее и притом не слишком близко друг другу можно было расположить
по крайней мере два болта, обеспечивающих неизменное положение частей врубки на
случай непредвиденных толчков сбоку.
Что касается замков, то длина их получается в
зависимости от следующих соображений. При наличии растягивающих усилий в замке
могут произойти разрушения двух родов (рис. 61): или сомнется площадка а-б-е-д,
или произойдет скалывание выступающей части бруса по площади ж-з-в-г. Но мы
знаем, что в то время, как прочное сопротивление смятию параллельно волокнам
для сосны составляет 75 кг/см², сопротивление
скалыванию вдоль волокон - всего 10-20 кг/см², т.
е. в 5 раз меньше.
Следовательно, чтобы все части врубки работали
одинаково, необходимо, чтобы площадка ж-з-в-г была раз в 5 больше, чем площадка
а-б-е-д, а так как по ширине эти площадки равны, то, следовательно, уступ а-е
должен быть раз в 5 меньше, чем длина половины замка з-в. Уступ з-в составляет ¼
толщины
бруса, а половина длины замка составляет до 1¾ толщины
бруса, или в среднем 1,5 толщины, что в 6 раз больше, чем уступ з-е.
Сплачивание
Сплачиванием называется соединение частей
длинными своими сторонами с целью увеличения ширины бруса или доски. Виды
сплачивания досок (рис. 3.19): а) впритык, когда сплачиваемые части отесываются
и прифуговываются по наугольнику; б) в шпунт - ширина и высота соответственного
гребня делаются в ⅓ толщины доски; в) в ножовку - кромки досок
стесываются под острым углом к широкой грани; г) гребнем - высота гребня ⅓
- ½
толщины
доски; д) в четверть - уступ равен ½ толщины
доски; если на сплачивание идут получистые доски, то выгоднее обе выступающие
части делать у широкой стороны доски, а четверти выбирать у узкой стороны; е) в
шпунт с рейками - в обеих досках выбираются пазы, в которые загоняется рейка
шириной вдвое больше, чем глубина паза.
Рис. 3.19. Сплачивание досок: а) впритык; б) в
шпунт; в) в ножовку; г) гребнем; д) в четверть; е) в шпунт с рейками; ж)
обшивка вагонкой; з) обшивка рустиком.
Если заготавливаются (ручным или машинным
способом) чисто оструганные доски с соответствующим рисунком, то получаются
обшивки: 1) вагонкой (рис. 3.19, ж), причем широкие доски продорожены
посередине, чем разбивается несколько скучное поле доски; 2) в рустик (рис. 3.19,з)
- этот фасон обшивки (узкими досками, 12-15 см) имеет то преимущество, что при
усушке досок между ними не образуются щели, которые хотя при обшивке вагонкой
не сквозные, но дают неприятные черные тени на фасаде.
а) б)
Рис. 3.20. Сплачивание шпонками.
Для скрепления между собой сплачиваемых досок,
пластин или брусьев употребляются шпонки (рис. 3.20) со скошенными краями, для
которых выбираются соответствующие пазы; иногда этим шпонкам дается профиль
(рис. 3.20, а), скрывающий щель между шпонкой и досками.
При сплачивании досок надо принять во внимание
направление годовых слоев, имея в виду, что доски при усыхании будут коробиться
в ту сторону, куда обращены выпуклости годовых слоев. Поэтому при сплачивании
досок в щиты с заклейкой надо выпуклость годовых слоев обращать поочередно то в
одну, то в другую сторону во избежание появления трещин.
Посредством сплачивания брусьев
устраиваются составные брусья, применяемые как балки, если по размеру
имеющегося леса не представляется возможным изготовить достаточно прочную балку
из одного бруса.
Смысл употребления составных брусьев заключается
в том, что момент сопротивления бруса при изгибе определяется формулой ае²/6,
где
а - ширина, а е - высота бруса.
Если мы положим два одинаковых бруса рядом, т.
е. увеличив величину вдвое, то и момент сопротивления бруса увеличится вдвое
(будет 2ае²/6), но если мы положим
брусья друг на друга, т. е. увеличивая вдвое высоту в, то момент сопротивления
увеличится в 4 раза:
Однако если бы мы просто положили брусья друг на
друга, то при изгибе каждый из них работал бы самостоятельно, скользя друг по
другу соприкасающимися плоскостями, и мы не вправе рассматривать такой брус,
как одно целое. А чтобы приобрести это право, мы должны брусья скрепить так,
чтобы возможность такого скольжения была устранена. Это делается одним из
нижеописанных способов.
Составной брус со шпонками (рис. 3.21)
устраивается следующим образом. В каждом из сплачиваемых брусьев делаются
прямоугольные выемки, которые после складывания брусьев образуют прямоугольные
отверстия. В такое отверстие загоняется шпонка - обрезок бруса из твердого
дерева (дуб, бук, граб). Сообразно толщине брусьев глубина врезки шпанки в
каждый из них делается от 2,5 до, 3,5 см, а сама ширина шпонки делается не
менее чем в 4 раза шире глубины ее врезки. Чтобы шпонки имели достаточное
сопротивление на срез, поперек волокна, и сами по себе были достаточно
массивны, обычно им дают ширину около 15-18 см. Промежуток между шпонками
делается раза в 4 больше ширины шпонки, так как на этом промежутке брусья
составной балки работают на скалывание вдоль волокон, а сопротивление сосны
скалыванию вдоль волокон раза в 4 меньше, чем сопротивление дуба скалыванию
поперек волокон.
Так как при передаче усилий одним брусом другому
получается пара сил, стремящаяся повернуть шпонку, то на промежутках между
шпонками брусья во избежание их расхождения стягиваются болтами. Точные размеры
отдельных частей таких соединений определяются в каждом ответственном случае
расчетом.
Рис. 3.21. Составной брус со шпонками.
Составной брус с прокладками (рис. 3.22). Если
имеется потребность еще более увеличить высоту составного бруса, то он делается
с прокладками. Разница по сравнению с предыдущим соединением получается та, что
прокладка делается из того же леса, что и брусья, и располагается волокнами не
поперек бруса, как шпонка, а вдоль него, врезаясь в каждый из сплачиваемых
брусьев. По сторонам прокладки обязательна постановка болтов, так как усилие,
стремящееся своротить прокладку, здесь будет еще больше, чем при шпоночном
соединении.
Рис. 3.22. Составной брус с прокладками.
Составной брус о зубе, т. е. с прямыми или
косыми зубьями в сплачиваемых брусьях (рис. 3.23 и 3.24), получается таким
образом. При прямом зубе глубина врубки делается от 0,2 до 0,1 от общей высоты
составного бруса, а длина в 1,5 -2 раза больше высоты, опять-таки учитывая
разницу в сопротивлении дерева смятию вдоль волокон и скалыванию. Болты
ставятся через зуб, но притом так, чтобы крайние к концам уступы обязательно
имели болты.
Рис. 3.23. Составной брус с прямым зубом.
Рис. 3.24. Составной брус с косым зубом: а)
косой зуб со шпонками.
Если не преследуется цель получения мощных
балок, то сплачивание брусьев делается врубками, подобными некоторым из
описанных при сплачивании досок, например впритык, что не требует пояснений; в
шпунт (рис. 3.25). Это соединение применяется при устройстве ограждающих стенок
(шпунтовые сваи), плотных днищ в гидротехнических сооружениях и т. п. Шпунт и
соответствующий ему гребень бывает прямоугольный и треугольный. Детали их
расчерчивания видны из чертежа.
При рубке срубов жилых и холодных построек из
круглых бревен соединение последних делается посредством выборки полукруглого
паза с добавлением через 2 м для устойчивости шипов, отчего и рубка называется
в паз на вставные шипы (рис. 3.26). Детали рубки и расчерчивание видены из
чертежа. Иногда пазу дают не закругленную форму, а вид двугранного угла,
сообразно чему подсетывают и верх нижележащего бревна. Это упрощает выделку
паза и плотную его проконопатку.
Рис. 3.25. Сплачивание брусьев в шпунт: а) с
прямоугольным шпунтом; б) с треугольным шпунтом; в) расчерчивание.
Рис. 3.26. Рубка из бревен на вставные шипы: 1)
паз закругленный; 2) паз углом
Вязка.
Сопряжение частей под углом может быть при расположении обеих соединяющих
частей или в вертикальной плоскости (например, стойка и лежень), или в
горизонтальной (например, бревна венца). Бывают врубки, применимые и в том, и в
другом случае. Кроме того, при вязке приходится различать случаи: а) когда
бревна или брусья соединяются концами; б) когда один упирается в середину
другого или же в) происходит перекрещивание частей.
При встрече бревен или брусьев своими концами,
как, например, при вязке верхних концов стропильных ног, или углов срубов, или
углов оконных и дверных колод, применяются следующие способы соединения:
) вязка в полдерева (рис. 3.27) - простейшее
соединение, применяемое иногда при вязке обвязок, укладываемых на непрерывный
фундамент. Для противодействия сдвиганию одного из брусьев применяется так
называемый потайной шип, выделываемый на одном из брусьев, а на другом для него
оставляется гнездо;
) вязка в полулапу (рис. 3.28) - более надежна
против раздвигания брусьев, если они прижаты сверху, например угловой стойкой.
Рис. 3.27. Соединение в полдерева с потайным
шипом.
Рис. 3.28. Соединение в полулапу.
Для расчерчивания в полулапу делят высоту бруса
на 8 частей и откладывают по одной диагонали по 4/8 толщины, а по другой в
одном углу ⅜, а в другом ⅝ толщины бруса.
Прорезной шип одиночный (рис. 3.29) и двойной
(рис. 3.30) представляет собой более обеспеченную против разъединения в стороны
врубку. Против разъединения в продольном направлении это соединение усиливается
болтом, или скобою (при вязке стропил), или деревянными нагелями (при вязке
оконных и дверных колод).
Рис. 3.29. Прорезной шип одиночный (проушины).
Рис. 3.30. Двойной прорезной шип. Рис. 3.31.
Прорезная лапа.
Прорезная лапа (рис. 3.31) отличается от
прорезного шипа тем, что боковые плоскости выступающей части наклонны.
Благодаря этому шип нельзя выдернуть в сторону, а от продольного движения его
удерживают болтом или нагелем. Таким образом целесообразно насадить, например,
перекладину колоды на косяки: лапа не позволит косякам разойтись, а перекладина
вверх не может сдвинуться.
При рубке срубов мы имеем в углах тоже случай
вязки. Эта вязка делается различными способами: или «с остатком», когда концы
бревен выступают за поверхность стены, или без остатка, когда таких выступов не
делают. Рубка «с остатком» делается в обло, вприсек и шведская.
Рубка в обло (рис. 3.32) получается посредством
выборки полукруглой впадины в каждом из бревен, причем эта выемка называется
иногда чашкой, должна быть выделена в нижней части бревна, так как в противном
случае, т. е. если она будет обращена кверху, в ней будет застаиваться вода,
что поведет к загниванию угла.
Рис. 3.32. Рубка в обло.
Рубка вприсек (рис. 3.33) отличается тем, что в
чашке оставляется одна четверть невынутой, благодаря чему получается выступ наподобие
потайного шипа. Для этого шипа или присека в другом бревне делается сверху
соответствующая выемка. Наличие выступа обеспечивает угол от сквозного
продувания и препятствует сдвиганию венцов. Общий вид рубки «с остатком»
изображен на рис. 3.34.
Рис. 3.33. Рубка вприсек.
Рис. 3.34. Перспективный вид рубки с остатком (в
обло и вприсек).
Шведская рубка (рис. 3.35) отличается от рубки в
обло тем, что концы бревен для красоты обделываются в виде шестигранников и в
них выделываются соответствующие впадины.
Рис. 3.35. Шведская рубка.
Рубка в лапу (рис. 3.36), или рубка «без
остатка», дает благодаря клинообразному очертанию концов бревен такое соединение,
когда каждый конец плотно зажат своими соседями сверху и снизу.
Рис. 3.36. Рубка в лапу.
Вторая группа врубок вязки - это случаи, когда
конец одного бревна или бруса присоединяется к другому не в конце, а на
некоторой промежуточной точке последнего. Сюда принадлежат следующие способы.
Врубка шипом (рис. 3.37) - квадратным или
продолговатым; последняя врубка называется врубкой гребнем, и ею соединяются
между собой, например, насадка мостового быка со сваей. Из чертежа видно, что
заплечики сваи скашиваются, чтобы в них не застаивалась вода. При устройстве
гнезда для шипа глубину гнезда дают несколько большую, чем высота шипа, чтобы
насадка не висела на шипе, а покоилась на всей площади стойки или сваи. Если гнездо
делается в нижнем брусе (обвязке), на который опирается шипом стойка, то гнездо
делают сквозное или просверливают по его продолжению небольшое отверстие, чтобы
в гнезде не застаивалась вода.
Одна из весьма распространенных врубок - это
врубка зубом, когда, конец одного бревна или бруса упирается в другое бревно
или брус, с силой прижимаясь к нему. Так, например, подкос упирается в сваю, в
балку, стропильная нога упирается в затяжку и т. п. В зависимости от величины
острого угла между встречающимися частями устраивается зуб одинарный или
двойной.
Рис. 3.37. Врубка шипом: а) квадратным; б)
продолговатым.
Зуб одинарный (рис. 3.38). Глубина трубки от ¼
до
¹/6
толщины
бруса, но не меньше 4 см. При расчерчивании врубки, тупой угол аов делится
пополам, и зарубка для упирающейся части делается по равноделящей об. Если
линию упора об направить под прямым углом к линии ао, откалывания части
вертикального бруса. Для обеспечения врубки против боковых ударов делается зуб
с шипом (рис. 3.39). Шип делается шириною в ⅓ ширины бруса, а глубина ему
дается та же, что и глубина врубки зуба, т. е. от ¼
до
¹/6
толщины,
и, таким образом, к концу бруса шип сходит на нет.
Рис. 3.38. Врубка одинарным шипом. Рис. 3.39.
Врубка стропильных ног в бабку зубом с шипом.
При встрече бревен или брусьев под малым углом
(меньше 35°) делается зуб не одинарный, а двойной (рис. 3.40).
Рис. 3.40. Двойной зуб с шипом.
Конец упирающегося бруса опиливается также по
равноделящей. Глубина врубки у конца бруса делается в ¹/6
толщины,
а для среднего уступа в ¼ - ¹/5 толщины.
Это делается с той целью, чтобы скалывающие усилия в конце затяжки приходились
от обоих уступов зуба по разным плоскостям древесины затяжки.
Необходимость устройства двойного зуба при малых
углах наклона объясняется тем, что в этом случае, разложив силу, идущую вдоль
упирающегося бруса (ноги или подкоса), на две: одну - идущую вдоль другого
бруса, а другую - перпендикулярную к нему, мы получим первую составляющую очень
большую, и, следовательно, желательно и распределить ее по площади не одного
уступа, а двух.
Если зуб упирается близко от конца другого бруса
(рис. 3.39, 3.40), то во избежание скалывания конца врубка должна быть удалена
от него сообразно величине этой продольной составляющей, что легко определить
расчетом.
Иногда, не выпуская свободный конец затяжки,
делают вариант этой врубки наподобие изображенного на рис. 3.41, однако его
рекомендовать нельзя, так как плоскость а - б, по которой может произойти
скалывание затяжки, здесь слишком мала.
Рис. 3.41. Вариант врубки зубом. Рис. 3.42.
Врубка подкоса в стропильную ногу и правила забивки скоб.
Описанные врубки обеспечиваются от расстройства
скобами, хомутами или болтами. При разбивке скоб надо соблюдать следующие
правила (рис. 3.42): 1) скоба должна быть направлена под прямым углом к линии,
делящей внутренний угол пополам; 2) скоба должна проходить через пересечение
внутренних граней соединяемых брусьев (точку а) и 3) скоба должна быть такой
длины, чтобы при соблюдении первых двух условий концы ее пришлись против
средних линий осей соединяемых брусьев. При применении болтов они проходят
посредине толщины брусьев в том направлении, как указано для скоб.
При постановке хомута (рис. 3.43) он сдвигается
ближе к концу врубки, причем хомут с ногой составляет угол около 90°.
Рис. 3.43. Врубка стропильной ноги в затяжку
(одинарным зубом с хомутом).
Врубка сковороднем (рис. 3.44 и 3.45) - конец
упирающегося бруса обделывается в виде ласточкина хвоста, причем ширина узкой
части составляет от 1/2 до ⅓ всей ширины бруса. Эта врубка, называемая
иногда ласточкиным хвостом, противодействует усилиям, выдергивающим упирающийся
брус.
Рис. 3.44 и 3.45. Врубка сковороднем.
Врубка полусковороднем (рис. 3.46) - выемка в
упирающемся брусе делается только с одной стороны.
Рис. 3.46. Врубка полусковороднем. Рис. 3.47.
Врубка в полдерева.
Третья группа врубок вязки - это случаи, когда
соединяемые части взаимно перекрещиваются. Иногда при этом по конструктивным
условиям требуется, чтобы оба бруса лежали в одной плоскости, или же возможно,
что один из них будет лежать выше другого.
Для первого случая применяется врубка в
полдерева (рис. 3.47), когда в каждом из брусьев делается вырубка, равная
половине его толщины.
Третья группа врубок вязки - это случаи, когда
соединяемые части взаимно перекрещиваются. Иногда при этом по конструктивным
условиям требуется, чтобы оба бруса лежали в одной плоскости, или же возможно,
что один из них будет лежать выше другого.
Для первого случая применяется врубка в
полдерева (рис. 3.47), когда в каждом из брусьев делается вырубка, равная
половине его толщины.
Если глубина врубки в каждом из брусьев будет
равна ¼
его
толщины, такая врубка называется «в четверть дерева». Если хотят возможно
меньше ослабить нижний брус, но в то же время устранить возможность движения по
нему верхнего бруса, то делают накладку с прирубом (рис. 3.48).
Так, например, можно соединить между собою
насадку и переводины как при прямоугольном, так и при круглом их сечении (рис.
3.48-ІІ).
Перечисленные выше врубки являются теми
основными элементами плотничных соединений, путем различных комбинаций и
некоторых видоизменений которых можно сконструировать врубки для всяких более
или менее сложных случаев строительной практики.
Рис. 3.48. Накладка с прирубом.
Литература
1. «ГОСТ 5272-68: Коррозия
металлов. Термины.»
2. ISO 8501-1
. Комплекс практических мер
по антикоррозионной защите металла (пескоструй , грунтование, покрытие)// завод
Теплоинтех
. «Руководство для
подготовки инспекторов по визуальному и измерительному контролю качества
окрасочных работ» - Екатеринбург: ООО «ИД «Оригами», 2009-202 с., ISBN
978-5-9901098-1-5
. (Июнь 2008) «ИЗ ИСТОРИИ
КОРРОЗИИ». журнал "Очистка. Окраска" № 4 (15): 48. Проверено
2010-10-03.
. СНБ 5.05.01-2000 Деревянные
конструкции
. Т.Н. Цай, М.К. Бородич,
А.П. Мандриков. Строительные конструкции. - М., 1984г. том 1
. В.И. Сетков, Е.П.Сербин.
Строительные конструкции. - М., 2005г.
. Т.М. Пецольд, В.В.Тур.
Железобетонные конструкции. БГТУ.,2003г.
. Т.Н. Цай, М.К. Бородич,
А.П. Мандриков. Строительные конструкции. - М., 1984г. том 2
. В. И. Радивановский.
Строительное искусство, 1917.
. Кирштейн. Строительное
искусство.
. В. Акимов. Технология
дерева. 1930.
. В. Г. Ягодин. Деревянные
соединения. 1929.
. Н. Песоцкий. Плотничное
дело. 1926.
. Н. Песоцкий. Столярное
ремесло. 1928.
. Гвотеши. Деревянные
строительные конструкции. 1926.
. Ваксон. Современные
деревянные конструкции в инженерных сооружениях. 1926.
. В. Курдюмов. Деревянные
сопряжения. 1900.
. В. И. Стаценко. Части
зданий. 1930.
. Комото. Технические условия
и нормы проектирования в возведения деревянных сооружений. 1929.
. Свод производственных
строительных норм. Плотничные работы - І и II вып.
