Проектирование кровли крыши из асбестоцементных волнистых листов
1. Введение
Проект производства работ разрабатывается на основе проекта организации
работ и на его основе организуется непосредственное производство
строительно-монтажных работ.
Задачей ППР является дальнейшее развитие основных решений, принятых в
ПОС, конкретизация этих решений с учетом возможностей данной строительной
организации, выработка путей оперативного управления строительным
производством, в зависимости от конкретной обстановки. В проекте производства
работ:
уточняются сроки возведения здания;
устанавливаются методы и очередность производства работ;
устанавливаются мероприятия подготовительного периода;
определяется потребность в строительных машинах и транспортных средствах,
а также в энергетических ресурсах;
рассчитывается потребность рабочих кадрах;
намечаются мероприятия по контролю качества строительно-монтажных работ.
Технологическая карта, один из основных элементов проекта производства
работ, содержащий комплекс конструктивных указаний по рациональной технологии и
организации строительного производства, их задача, способствовать уменьшению
трудоемкости, улучшению качества и снижению стоимости строительных работ.
Технологические карты разрабатываются с целью установления
способов и методов выполнения отдельных видов
работ, уточнения их последовательности и продолжительности определения,
необходимых для их осуществления количества работ, материальных и технических
ресурсов.
2. Область применения технологической карты
Данная рабочая технологическая карта разработана на устройство кровли из волнистых асбестоцементных листов среднего профиля
(ГОСТ 20430-84) по обрешетке для общежития на 50 мест
(со стенами из кирпича). Здание двухэтажная Крыша-двухскатная чердачная по
наслонным стропилам.
3. Указания по производству работ
На объекте асбестоцементные, волнистые листы, инструмент и приспособления
завозят автотранспортом в контейнерах и выгружают краном на складе в районе
устройства кровли. Асбестоцементные листы поставляются на объект в объеме и
сроки. По мере необходимости на столе обрезают по шаблону углы или продольные
полосы, электродрелью сверлят отверстия. Асбестоцементные листы укладывают в
кровлю с совмещением продольных кромок.
Для укладки кровли с совмещением продольных кромок листов в них обрезают
углы с размером катета 200мм продольной кромки 167мм волновой кромки.
В покрытии асбестоцементные листы укладывают параллельными рядами в
направлении от одного фронта к другому. При выборе направления укладки нужно
учитывать, что открытая кромка продольных стыков должна располагаться на подветренной
стороне. Укладку начинают с карнизного ряда и заканчивают коньковым. Устройство
обделок, перестановку страховочного троса и ходовых мостиков производить
параллельно с укладкой асбестоцементных листов. Устройство кровли ведут
параллельно на противоположных скатах двумя звеньями с целью избежания большой
“парусности”.
Работы по устройству кровли из асбестоцементных листов ведутся двумя
звеньями по 3 человека.
Ведомость
материалов для кровельных работ
Наименование материала
|
Марка, ГОСТ, ТУ
|
Единица измерения
|
Норма расхода материала
|
Итого
|
Асбестоцементные листы
|
ГОСТ 20430-84
|
М2
|
750*1200
|
150рулонов
|
4. Техника безопасности
Согласно СНиП 12.03.2001 "Безопасность труда в строительстве"
на участке, где ведется строительство, не допускается выполнение других работ и
нахождение посторонних лиц.
При возведении здания и сооружения запрещается выполнять работы, связаные
с нахождением людей в одной секции на этажах, над которыми производятся
перемещение, установка и временное закрепление элементов сборных конструкций и
оборудования.
Запрещается подъем сборных ж/б конструкций, не имеющих монтажных петель
или меток, обеспечивающих их правильную строповку и монтаж.
Строповку конструкций и оборудования следует производить грузозахватными
средствами, удовлетворяющими требованиям СНиП 12.03.2001.
Элементы во время движения должны удерживаться от раскачивания и вращения
гибкими оттяжками.
До выполнения монтажных работ необходимо установить порядок обмена
условными обозначения между лицами руковадящими монтажом и монтажниками.
Администрация обязана обеспечить рабочих спец.одеждой, обувью, защитными
головными уборами.
Находиться на строительной площадке без каски запрещенно.
При перемещении конструкциedойЕи, расстояние между ними должно быть не
менее 1м по горизонтали и 1м по вертикале.
5. Контроль качества кровельных работ
При контроле качества кровли проверяют марки используемых материалов, их
соответствие проекту и требованиям ГОСТов.( ГОСТ 20430-84) Проверке подлежит
качество основания кровли, которое должно быть прочным. Наличие трещин,
неровностей проверяют визуально, ровность- рейкой. Основание считают ровным,
если при проверке контрольной трехметровой рейкой просвет под ней не превышает
5 мм на горизонтальной поверхности и поверхности, вдоль уклона. Поперек уклона
допускается просвет до 10 мм.
Осмотром оценивают качество каждого прикрепленного листа. Листы должны
иметь ровную поверхность без трещин. Величину продольной и поперечной нахлестки
проверяют складным метром. Проверяют качество прикрепления.
6. Подсчет объемов и затрат труда
6.1 Земляные работы

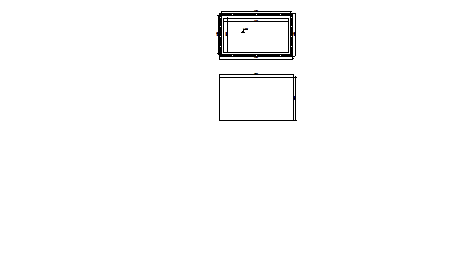

Рис.1.
Подсчет объемов выемки и обратной засыпки
Vвыем=33,1*17,2*2,3=1309,436
м3
Vобр=1*2,3*0,5*100,6=115,69м3
V=139.436м3
Рис.2.
Подсчет объемов снятия растительного слоя
Vраст.
сл.=0,15*35.3*19.4=102.72 м3
6.2 Техническое подполье выполняется из ж/б блоков ФБС
Таблица, 2
Обозначение
|
Наименование
|
Количество
|
Масса 1го-эл
|
Масса всех
|
Объем, м3 1го-эл
|
Объем, м3 всех
|
Серия 1.112-5
|
ФБС 6.24-4
|
32
|
1.04
|
33,28
|
0,576
|
18,432
|
|
ФБС 6,12-4
|
6
|
0,51
|
3,06
|
0,288
|
1,728
|
|
ФБС 9,6,6-Т
|
13
|
0,7
|
9,1
|
0,324
|
4,212
|
|
ФБС 24,4,6-Т
|
20
|
1,30
|
26
|
0,576
|
11,52
|
|
ФБС 12,4,6-Т
|
14
|
0,64
|
8,96
|
0,288
|
4,032
|
|
ФБС 9,4,6-Т
|
6
|
0,47
|
2,82
|
0,216
|
1,296
|
Итого
|
4,66
|
83,22
|
2,268
|
41,22
|
6.3 Плиты перекрытия
Таблица 4
обозначение.
|
Тип, марка
|
Количество
|
Объем, м3
|
Мааса, т
|
|
|
|
1го
|
Всех
|
1го
|
Всех
|
Серия 1,24-1
|
ПК 64,15-4 А1УТ-а
|
76
|
1,98
|
150,48
|
2,85
|
216,6
|
|
ПК 45,12-4 А1УТ-а
|
8
|
1,19
|
9,52
|
2,28
|
18,24
|
|
ПК 30,10-4 А1УТ-а
|
2
|
0,66
|
1,32
|
1,42
|
2,84
|
Итого
|
3,83
|
161,32
|
6,55
|
237,68
|
6.4 Лестничные
марши и площадки
Наименование
|
Количество
|
Масса 1-го элем.
|
Общая масса
|
Объем, м3
|
ЛМ 8-121
|
3
|
1,52
|
4,56
|
3,16
|
ЛПР 22-12К
|
2
|
1,13
|
2,26
|
1,57
|
6.5 Перемычки
Таблица 5
Наименование
|
Тип
|
Кол-во
|
Объем, м3
|
Масса, кг
|
|
|
|
1го эл-та
|
Всех
|
1го эл-та
|
Всех
|
Перемычки
|
БУ-16
|
72
|
0,027
|
1,944
|
65
|
4680
|
|
БУ-10
|
11
|
0,017
|
0,187
|
20
|
220
|
|
БУ-22
|
24
|
0,037
|
0,888
|
92
|
2208
|
|
Б-9
|
58
|
0,007
|
0,406
|
18
|
1044
|
|
Б-7
|
18
|
0,005
|
0,098
|
16
|
288
|
Итого 3,523
6.6 Каменные работы
Все стены выполняются из глиняного кирпича. Все внутренние гипсовые
перегородки заменены на кирпичные: толщиной 80 мм на 65 мм.
Наружные стены - 640 мм.
Перегородки: - межквартирные 250мм
межквартирные 120мм
кирпичные в санузлах 65мм
На все здание необходимо 642.729 м3.
6.7 Утеплитель
В качестве утеплителя используется пенополистирол (γ=40кг/м3) толщиной 120 мм. Общая длина
наружных стен (с ведомости подсчетов каменной кладки) составляет 91,16 м. Общая
площадь наружных стен =574,3м2. Площадь всех наружных проемов - 87,3 м2.
Площадь утеплителя =487 м2.
Объем утеплителя - 58,44 м3.
6.8 Устройство кровли

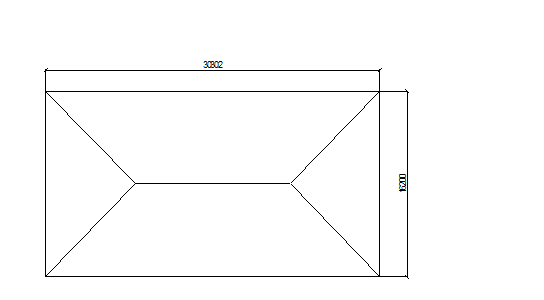

Рис.3.
Подсчет площади крыши
Sобщ=134,298+137,44+237,12=508,858м2
Состав
кровли:
1. Мауэрлат 150*150.
2. Кобылка 40*150.
3. Щит из досок
4. Свес из крученной стали
. Волнистый асболист.
. Наслонные стропильные ноги с шагом 1 м 150*150.
. Диагональные стропила 150*150
8. Прогон 150*150.
. Разреженная обрешотка шаг 350,50*50мм.
. Сплошная обрешотка250*50.
. Бруски 50*50.
. укороченные стропила 150*50.
6.9 Заполнение проемов
Таблица 7
Наимен.
|
Тип
|
Количество
|
Площадь, М2
|
|
|
Первый этаж
|
Второй. этаж
|
На все здание
|
1го элемента
|
Всех
|
Дверь
|
ДГ 21-6
|
9
|
9
|
18
|
1,26
|
22,68
|
|
ДГ 21-8
|
29
|
29
|
58
|
1,68
|
97,44
|
|
ДО 20-9
|
7
|
4
|
11
|
1,8
|
19,8
|
Окна
|
ОРС 15-15
|
12
|
14
|
26
|
2,25
|
58,5
|
|
ОРС 21-15
|
4
|
4
|
8
|
3,15
|
25,2
|
Итого 223,62
.9 Остекление
Согласно ведомости заполнения проёмов Sост=60,24*2 =120,48 м2 3ех миллиметрового стекла.
6.10 Устройство
полов
Таблица 8
Помещение
|
Схема пола
|
Данные элементов пола мм
|
Площадь,м2
|
ЛК,

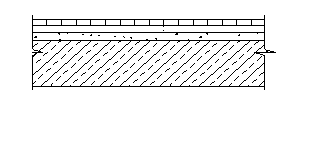

балконы, лоджии Мозаичные плиты,
цементный
раствор,
бетон
М100,
уплотненный
грунт.

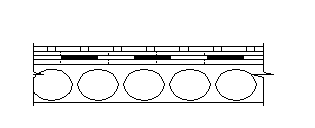

Санузлы Керамическая плитка 40,
основание
Ж/Б,
настил220.

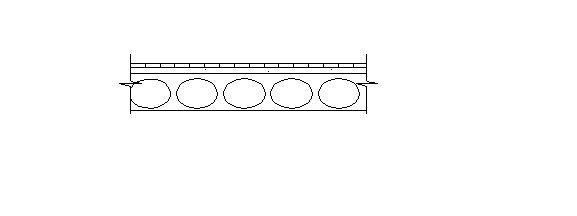

Жилые
помещения 1-го этажа Паркет,
основание
Ж/Б,
настил220.

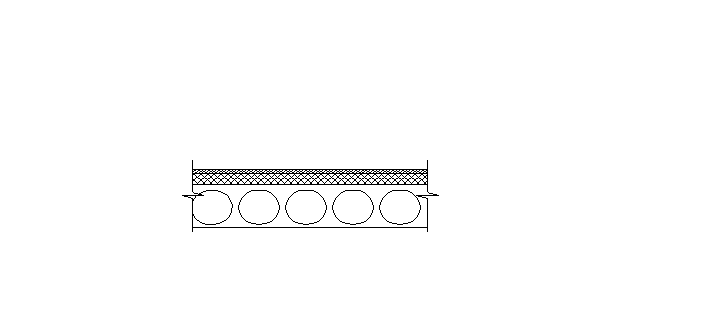

Жилые
помещения типового этажа. Линолеум
26,
основание
Ж/Б,
настил
220.
Итого:649,97м2
.11 Штукатурные работы
Штукатурятся все внутренние стены и перегородки. Площадь всех внутренних
стен на типовой этаж (согласно ведомости подсчета каменной кладки) за вычетом
проемов составляет:
1. Шириной 640 мм - 165,4 м2
2. Шириной 380 мм - 317,5м2
. Шириной 250 мм - 210,3 м2
. Шириной 65 мм - 211,25 м2
Итого - 904,45 м2 на всё здание.
6.12 Отделочные работы
Потолок
Жилых комнат- известковая побелка 402,3 м2
Санузлов- водоэмульсионная побелка 14,8м2
Стены и перегородки
Таблица 10
Вид отделки
|
Площадь, м2
|
Оклейка бумажными обоями
|
773,45
|
Глазурованная плитка на
высоту 60см над кухонном рядом
|
7,2
|
Глазурованная плитка на
высоту 1,8м
|
78,12
|
7. Калькуляция трудовых затрат
Таблица 11
N п/п
|
Обоснование
|
Наименование работ
|
Объем работ
|
Состав звена
|
На единицу измерения
|
На весь объем
|
|
|
|
ед. изм.
|
кол-во
|
|
норма времени
|
расценка
|
трудоемкость чел-час
|
сумма руб.
|
Земляные работы
|
1
|
Е2-1-5
|
Срезка растительного слоя
бульдозером Т 100
|
1000 м3
|
0,103
|
машинист 6 р.
|
0,84
|
0,89
|
0,087
|
0,092
|
2
|
Е2-1-11
|
Рытье котлована
экскаватором (0,3 м3) с погрузкой в транспортное средство
|
100 м3
|
1,309
|
машинист 5 р.
|
5,3
|
4,82
|
6,94
|
6,31
|
3
|
Е2-1-11
|
Рытье котлована
экскаватором (0,3 м3) в отвал
|
100 м3
|
0,116
|
машинист 5 р.
|
4,2
|
3,82
|
0,49
|
4
|
Е2-1-34
|
Обратная засыпка
бульдозером Т100
|
100 м3
|
0,116
|
машинист 6 р.
|
0,35
|
0,371
|
0,04
|
0,04
|
Фундаменты
|
5
|
Е12-25
|
монтаж блоков ФБС
|
шт
|
91
|
монтажники 4,3 и 2 р.
|
0,78
|
0,554
|
70,98
|
50,41
|
|
|
|
|
91
|
машинист 6р.
|
0,26
|
0,276
|
23,66
|
25,116
|
6
|
Е4-1-10
|
Монтаж лестничных маршей и
площадок весом до 2,5 т
|
1 элемент
|
5
|
монтажники 4 р. - 2 чел., 3
и 2 р.
|
1,4
|
1,02
|
7
|
5,1
|
|
|
|
|
|
машинист 6 р.
|
0,35
|
0,371
|
1,75
|
1,85
|
7
|
Е4-1-7
|
Монтаж панелей перекрытия с
приготовлением растворной постели из готового бетона площадью до 10 м2
|
1 элемент
|
84
|
монтажники 4 и 2 р., 3 р. -
2 чел.
|
0,72
|
0,509
|
60,48
|
42,756
|
|
|
|
|
|
машинист 6 р.
|
0,18
|
0,191
|
15,12
|
16,044
|
8
|
Е4-1-7
|
Монтаж панелей перекрытия с
приготовлением растворной постели из готового бетона площадью до 3 м2
|
1 элемент
|
2
|
монтажники 4 и 2 р., 3 р. -
2 чел.
|
0,44
|
0,311
|
0,88
|
0,622
|
|
|
|
|
|
машинист 6 р.
|
0,11
|
0,117
|
0,22
|
0,234
|
9
|
|
Электросварка плит
перекрытий и балконных плит
|
10 м
|
40
|
электросварщик 4 р.
|
4,3
|
3,01
|
172,00
|
120,40
|
10
|
Е3-3
|
Кладка из кирпича на
цементном растворе толщиной 25 см проемов и стен теплового узла
|
1 м3
|
642,7
|
каменщик 3 р. - 2 чел.
|
2,3
|
6,1
|
1478,28
|
3920,65
|
20
|
Е1-7
|
То же раствор в ящиках 0,25
м3
|
м3
|
152
|
такелажники 2 р. - 2 чел.
|
0,65
|
0,416
|
98,8
|
63,23
|
|
|
|
|
|
машинист 5 р.
|
0,325
|
0,296
|
49,4
|
45
|
21
|
Е4-14-7
|
Приготовление
цементно-песчаного раствора в бетономешалке 100 л.
|
м3
|
152
|
машинист 3 р.
|
0,43
|
0,301
|
65,36
|
45,75
|
22
|
Е5-1-2
|
Монтаж металлических
ограждений лестниц
|
10 м
|
0,65
|
монтажники 4, 3 р.
|
2,5
|
1,86
|
1,63
|
1,209
|
|
|
|
|
|
машинист 6 р.
|
1,3
|
1,38
|
0,85
|
0,9
|
Монтаж кровли
|
23
|
Е-7-5
|
Покрытие крыш
профилированными асбестоцементными листами.
|
1м2
|
508,86
|
Кровельщик зр-1 2разр-1.
|
0,14
|
0,094
|
71,24
|
47,83
|
Отделка
|
24
|
Е8-1-2
|
Оштукатуривание
поверхностей стен вручную
|
100 м2
|
9,04
|
штукатуры 5 и 3 р.
|
12
|
9,66
|
108,48
|
87,33
|
25
|
Е8-1-2
|
Оштукатуривание
поверхностей потолков вручную
|
100 м2
|
6,5
|
штукатуры 5 и 3 р.
|
15
|
12,08
|
97,5
|
83,2
|
26
|
Е8-1-15
|
Окрашивание поверхностей
потолков клеевыми водоэмульсионными составами
|
100 м2
|
0,148
|
маляр 4 р.
|
1,8
|
1,42
|
0,27
|
0,21
|
27
|
Е8-1-28
|
Грунтование поверхностей
|
100 м2
|
6,5
|
маляр 3 р.
|
2,3
|
1,61
|
14,95
|
10,47
|
28
|
Е8-1-28
|
Очистка и обеспыливание
|
100 м2
|
7,73
|
маляр 2 р.
|
0,31
|
0,198
|
2,4
|
1,53
|
29
|
Е8-1-28
|
Нанесение клеевого состава
на поверхности
|
100 м2
|
7,73
|
маляр 3 р.
|
1,7
|
1,19
|
13,14
|
9,2
|
30
|
Е8-1-28
|
Оклеивание обоями
улучшенного качества
|
100 м2
|
7,73
|
маляр 5 р.
|
7,6
|
6,92
|
58,75
|
53,49
|
31
|
Е8-1-35
|
Облицовка поверхностей стен
плиткой (150×150)
на цементно-песчаном растворе
|
м2
|
85,32
|
плиточники 4 и 3 р.
|
1,6
|
1,19
|
136,51
|
101,53
|
32
|
Е19-8
|
Устройство паркетных полов
|
м2
|
256,45
|
паркетчик 3 р.
|
0,41
|
0,287
|
105,14
|
73,6
|
33
|
Е19-13
|
Укладка линолеума
|
м2
|
318,97
|
облицовщики 4 р. - 2 чел. и
2 р.
|
0,13
|
0,096
|
41,47
|
30,62
|
34
|
Е6-13
|
Установка оконных коробок
|
100 м2
|
0,837
|
плотники 4 и 2 р.
|
24
|
17,6
|
20,09
|
14,73
|
35
|
Е6-13
|
Установка дверных коробок
|
100 м2
|
1,4
|
плотники 4 и 2 р.
|
23
|
16,45
|
32,2
|
23,03
|
Итого 2756,107 4882,92
8. Подбор подъемно-транспортного
оборудования
.1 Подбор крана
Сроп 4СК10-4
Для монтажа: плит перекрытия.
Подбираем кран по наиболее тяжелому элементу - плита ПК 60,15-4 А1УТ-а,
ее масса вместе с грузозахватными приспособлениями составляет 2,94тонн.
Определяем высоту подъема крюка:
Нк=h0+hз+hэ+hr, где
h0 - расстояние от уровня стоянки крана до опоры монтируемого элемента
(5,9 м)з - запас по высоте (0,5 м)э - толщина литы(0,22 м)r - высота грузозахватного устройства
(Стропа 4СК-10-4 массой-89,85 кг, Грузоподъемность-10 т) (3,6 м)
Нк=5,9+0,5+0,22+3,6=10,22 м
Расстояние от уровня стоянки до верха стрелы
Hс=Hk+ hп=10.22+2=12.22 м
hп-
размер грузового полиспаста в стянутом состоянии, м.
Требуемый монтажный вылет крюка
lk=((в+в1+в2)*(Hс-hш))/( hг+ hп)+в3=
=((0,5+9,6+0,5)*(12,22-2))/(3,6+2))+2=21,3м.
Здесь в- минимальный зазор между стрелой и монтируемым элементом, равный
0,5 м;
в1- расстояние от центра тяжести элемента до края элемента, приближенного
к стреле.
в2- половина толщины стрелы на уровне верха монтируемого элемента.
hш-
расстояние от уровня стоянки крана до оси поворота стрелы, м.
в3- расстояние от оси вращения крана до оси поворота стрелы, м.
Необходимая номинальная длина стрелы
Lс===21,84м
кран гусеничный СКГ 40/63 (СКГ-40А):
осн. хоратеристики . (Lс=25м, Lк=22м, М=3,3т., Нк=21м),
Vпод.ос=0,186м/с, Vвсп.под=0,375м/с, V передв кр=0,278м/с, nоб=0,007об/с);
Среднее удельное давление на грунт
с грузом=0,16МПа;
при передв без груза=0,09МПа;
Максимальный радиус поварота=4м.
Преодолеваемый краном уклон=12гр
Дизель:
тип-К-661;
мощность ,КВт-84;
Генератор:
тип ЕСС5-93-4-М101;
мощность 75КВт.
Суммарная мощность электродвигателя-101,5 КВт
Масса крана:
со стреловым оборудованием-60,6т;
с башено стреловым оборудованием 70.8т.
Масса противовеса 14 т.
кран гусеничный СКГ 63/100.
осн. хоратеристики. (Lс=35,8м, Lк=23м, М=6т., Нк=21,5м),
Vпод.ос=0,163м/с, Vвсп.под=0,326м/с, V передв кр=0,208м/с, nоб=0,005об/с);
Среднее удельное давление на грунт
с грузом=0,16МПа;
при передв без груза=0,098МПа;
Максимальный радиус поварота=4.65м.
Преодолеваемый краном уклон=12гр
Дизель:
тип-1ДББ;
мощность ,КВт-110,3;
Генератор:
тип ГСФ-100М;
мощность 100КВт.
Суммарная мощность электродвигателя-145 КВт
Масса крана:
со стреловым оборудованием-91,2т;
с башено стреловым оборудованием 109,7т.
Масса противовеса 16 т.
8.2 Расчет
продолжительности монтажных работ: продолжительность прибывания крана на
объекте
Тк=То+Ттр+Тм+Тоn+Тq
где То- время работы крана не посредственно на монтаже,
ТтрТмТоnТq-время на транспортирование
крана на объект, монтаж, опробование, пуск и демонтаж.
СКГ 40/63 (Ттр+Тм+Тоn+Тq)=7.12
СКГ 63/100 (Ттр+Тм+Тоn+Тq)=8.8
Продолжительность монтажа То может быть определена по ЕНиР
[4,5] как затраты машинного времени или вычислена по формуле То=V/Пэ, где V-объем работ, выполненный данной
машиной, в шт, т м3.
Пэ- эксплуатационная сменная производительность крана при
монтаже сборных элементов, в шт, т м3.
где Кв1- коэф-т, учитывающий неизбежные перерывы в работе крана,
принимаем =0,86;
-продолжительность одной смены, мин.;
Тц- продолжительность одного цикла работы крана, при монтаже элемента,
мин;
Тц= Труч +Тмаш
Труч -время ручных операций, мин;
Тмаш -время машинных операций, мин;
Время ручной операции:
Труч=tстр+tуст+tрасст=8
tстр,tуст ,tрасст -соответственно ручное время строповки,
установки и расстраповки элемента, мин (табл.5 прил);
tстр=2мин,
tуст=4мин,
tрасст=2мин,
Машинное время цикла:
,
где Нк -средняя высота подъема крюка, м;
γ -средний угол поворота стрелы между положением стрелы
при строповке элемента и его установке в проектное положение, град;
К1 -коэф-т учитывающий совмещение операций поворота стрелы
сперемещением груза по вертикали, при изменении вылета стрелы, К1=0,75,
V1
-средняя скорость подъема и опускания крюка, м/мин;
V2
-скорость перемещения груза при изменении длины стрелы или скорость перемещения
каретки, м/мин;
V3
-рабочая скорость перемещения крана, м/мин;
ρ1 -среднее расстояние перемещения груза за счет изменения
вылета стрелы или перемещения грузовой каретки, м;
ρ1 -расстояние перемещения крана, на один элемент, м;
nоб
-число оборотов, с-1.
для ж/б балок:
Труч=2+4+2=8мин.
Труч=2+4+2=8мин.
Тц= Труч +Тмаш=8+5,83=13,83
мин
Тц= Труч +Тмаш=8+7,4=15 мин
8.3
Определение трудоемкости
монтажных работ
Трудоемкость монтажных работ складывается из единовременных затрат (Qед), затрат труда машинистов (Qмаш), затрат труда
ремонтного и обслуживающего персонала (Qрем),
затрат труда монтажников (Qмонт).
Q=Qед+Qмаш+Qрем+Qмонт
Qмаш=Нвр*V=0,57*115=65,5
Qмонт=Нвр*V=5,7*115=655,5
й вариант:
Qед=28,6ч/смен
Qрем=0,58ч/смен
Q=(28.6+65.5+0.58+655.5)/115=6.5
2й вариант:
Qед=48,2ч/смен
Qрем=0,76ч/смен
Q=(48.2+65.5+0.76+655.5)/115=6.7
8.4
Определение себестоимости
монтажних работ
Себестоимость монтажа единицы объема монтажных работ определяется:
где 1,08 и 1,5 коэф. учитывающие накладные расходы
строительно-монтажной организации на эксплуатацию машин и зар.плату
соответственно.
Смаш.см - стоимость машино-смены работы крана, руб.
Сед - стоимость единовременных затрат, связанных с организацией
монтажных работ, руб.
Зп - сумма зар.платы монтажников, руб.
Тк - продолжительность работы крана на объекте, смен.
V -
объем работ, м3,шт,т.
й вариант:
Сед=157.6руб. Смаш.см=35.3руб
й вариант:
Сед=179руб. Смаш.см=40.2руб
8.5
Расчет приведенных затрат
Удельные приведенные затраты.
Зпр.уд=С+Ен·Куд
где: Ен - нормативный коэф-т эффективности капиталовложений, Ен=0,15.
Куд - удельные капиталовложения, руб.
Зпр.уд1=9.53+0.15*2,99=9,98
Зпр.уд1=10.46+0.15*5,65=11,3
где: Синв - инвентарно-расчетная стоимость крана.
Тгод - нормативное число часов работы крана в году.
Тсм - число часов работы крана в смену(8,2ч).
й вариант:
Синв=44500руб. Тгод=3370ч.
й вариант:
Синв=77700руб. Тгод=3370ч.
Технико-экономические показатели выбора кранов
№
|
Показатели
|
1вариант
|
2вариант
|
1
|
продолжительность
монтажных работ, смен
|
5,02
|
6.34
|
2
|
трудоемкость
монтажа, чел/смен
|
6.5
|
6.7
|
3
|
себестоимость
монтажа, руб..
|
9.53
|
10.46
|
4
|
приведенные
затраты, руб..
|
9,98
|
11,3
|
Вывод: по Т.Э.П. принимаем кран СКГ 40/63 т.к. он более экономичен.
марка крана
|
вылет, м.
|
груз-ть, т,
|
V осн.подъема м/с
|
V всп.подъема м/с
|
V перем-я м/с
|
n вращен об/с
|
СКГ 40/63
|
22
|
3,3
|
0,186
|
0,375
|
0,278
|
0,007
|
8.6 Определение зон действия крана
При размещении строительного крана следует установить опасные для людей
зону, в пределах которой могут постоянно действовать опасные производственные
факторы.
К зонам постоянно действующих производственных факторов, связанных с
работой монтажных кранов, относятся места, где происходит перемещение грузов.
Эта зона ограждается защитными ограждениями по ГОСТ 23407-78.
В целях создания условий безопасного ведения работ действующие нормативы
предусматривают зоны: монтажную зону, зону обслуживания краном, перемещения
груза, опасную зону работы крана, опасная зона работы подъемника, опасную зону
дорог.
.Монтажная зона:
Равна периметру здания 92,92+3,5=96,42м, т.к. высота здания не превышает
10 метров.
.Зона обслуживания крана:
Rmax=22
м, равна вылету стрелы.
.Зона перемещения груза:
Rп.гр.=
Rmax+0,5·Lmax.эл.=22+0,5·6,4=25,2 м.
4.Опасная зона работы крана:
Rоп.= Rпс +lбез =25,2+4=29,2м.
здесь, lбез= 4м.- безопасное расстояние от вертикальной проекции в случае
возможного падения груза(по СНиП 12.03.01), Rпс-радиус падения стрелы.
.Опасная зона работы подъемника равна 5м от габаритов подъёмника в плане.
Зоны потенциально действующих опасных факторов относят участки территории
вблизи строящегося здания и этажи здания в одной захватке, над которыми
происходит монтаж конструкций ограждаются сигнальными ограждениями в
соответствии с ГОСТ 23407 - 78. Производство работы в этих зонах требуют специальных организационно-технических
мероприятий, обеспечивающих безопасность работающих.
9. Расчеты по СГ П
9.1
Внутрипостроечные дороги
Для внутрипостроечных перевозок пользуются в основном автомобильным транспортом.
Постоянные подъезды не обеспечивают строительство из-за несоответствия
трассировки и габаритов, в связи с этим устраивают временные дороги. Временные
дороги - самая дорогая часть временных сооружений, стоимость временных дорог
составляет 1-2 % от полной сметной стоимости строительства.
Схема движения транспорта и расположения дорог в плане должна
обеспечивать подъезд в зону действия монтажных и погрузочно-разгрузочных
механизмов, к площадкам укрупнительной сборки, складам, бытовым помещениям. При
разработке схемы движения автотранспорта максимально используют существующие и
проектируемые дороги. Построечные дороги должны быть кольцевыми, на тупиковых
устраивают разъезды и разворотные площадки. При трассировке дорог должны
соблюдаться минемальные расстояния:
между дорогой и складской площадкой - 1 м
между дорогой и забором, ограждающим строительную площадку -1,5м Ширина
проезжей части однополосных дорог -3,5 м, двуполосных -6м. При большегрузных
машинах ширину увеличивают до 8м. На участках дорог, где организовано
одностороннее движение, в зоне выгрузки и складирования материалов ширина
дороги увеличивается до 6м, длина участка уширения 12-18 м. Радиусы закругления
дорог принимают минимально 12м, но при этом ширина проездов в пределах кривых
увеличивается с 3,5 до 5м Дорога планируется быть грунтовая профилированная.
9.2 Проектирование складов
Необходимый запас материалов на
складе:
где
Робщ - кол-во материалов, деталей и конструкций, требуемых для выполнения плана
строительства на расчетный период.
Т
- продолжительность расчетного периода, дн
Тн
- норма запаса материала, дн. Принята из расчета перевозки материалов и изделий
автомобильным транспортом на расстояние до 50км.
К1
- коэф. неравномерности поступления материала на склад
К2
- коэф. неравномерности производственного потребления материала в течении
расчетного периода
Полезная
площадь склада:
F=P/V,
где,
V - кол-во материала, укладываемого на 1 м2 площади
склада
Общая
площадь склада:
S=F/ß,
где,
ß
- коэф. использования склада
Определение
запасов материалов на складе.
Таблица
12
Наименование материалов
|
Ед. изм.
|
V
|
Сроки укл.
|
Тн дн
|
Р
|
F М2
|
S М2
|
Кирпич в
поддонах
|
т.шт.
|
642,73
|
|
10
|
357
|
510
|
850
|
Блоки бетонные
|
м3
|
41,22
|
|
10
|
41,22
|
20,61
|
34,35
|
Сборные ж/б элементы
|
м3
|
8,26
|
|
10
|
8,26
|
10,325
|
17,21
|
Ж/Б перекрытия
|
м3
|
161,32
|
|
10
|
161,32
|
134,4
|
224
|
Оконные и дверные блоки
|
м2
|
22,36
|
|
8
|
223,6
|
11,18
|
18,6
|
Асбестоцементные листы
|
т
|
2,54
|
|
8
|
0,71
|
0,284
|
18
|
Песок щебень гравий
|
м3
|
200
|
|
8
|
200
|
133
|
222
|
Итого 1366,63 м2
Для складирования кирпича, железобетонных плит перекрытий, арматурных
изделий, камня бутового используем открытые склады ; оконных и дверных блоков
проектируем закрытые склады; асбестоцементных листов навесы.
Кирпич хранится на поддонах в штабелях высотой 1,5м.
Плиты перекрытия на складе укладываются в штабеля высотой 2,5м.
Между штабелями предусматриваются проходы шириной 1м через 20-25м и
проезды шириной 5м для проезда транспортных средств. Нижний ряд изделий в
штабелях укладывают на деревянные подкладки, а последующие ряд - на прокладки
из брусьев 8х8см.
Асбестоцементные листы укладываются на горизонтальных стропах.
Неравномерность потребления на строительной площадке различных материалов
в течение периода строительства позволяет отказаться от складирования одновременно
всех строительных материалов. Площадь открытых складов будет определяться
площадью, необходимой для хранения кирпича.
Принимаем:
Площадь открытых складов-850м2.
Площадь навесов-18 м2.
Площадь закрытых складов-18,6м2.
9.3 Расчет автомобильного транспорта
Основным видом транспорта для доставки строительных грузов является
автомобильный.
Необходимое количество единиц автотранспорта в сутки (Ni)определяют для каждого вида грузов
по заданному расстоянию перевозки по определенному маршруту:
;
где
Qi- общее количество данного груза, перевозимого за
расчетный период, т;
tц-
продолжительность цикла работы транспортной единицы, ч;
Тi-
продолжительность потребления данного вида груза, дн;
Qтр- полезная
грузоподъемность транспорта, т;
Тсм-
сменная продолжительность работ транспорта, равная 7,5ч;
Ксм-
коэффициент сменной работы транспорта, зависящий от количества смен работы в
течение суток.
Продолжительность
цикла транспортировки груза:
,
где
tпр- продолжительность погрузки и выгрузки, ч, согласно
нормам в зависимости от вида и веса грузов и грузоподъемности автотранспорта;
l- расстояние
перевозки в один конец, км;
v- средняя
скорость передвижения автотранспорта, км/ч, зависящая от типа и
грузоподъемности автотранспорта, рельефа местности, класса и состояния дорог;
tм- период
маневрирования транспорта во время погрузки и выгрузки, ч.
Общая
потребность в транспортных средствах суммируется по всем видам грузоперевозок.
Наименование и марка
элементов
|
Наименование и вид
транспорта
|
Грузоподъемность qтр
|
Количество элементов,
перевозимых за один рейс
|
Количество автотранспортных
единиц
|
|
|
|
|
тягач
|
прицеп
|
Блоки ФБС
|
Одиночный авто.
|
12
|
10
|
0,86
|
|
панели перекрытия
|
Одиночный авто.
|
12
|
4
|
0,63
|
|
дер-е конструкции
|
Одиночный авто.
|
36
|
|
0,18
|
|
Принимаем один автомобиль КАМАЗ 5163, грузоподъемностью 12т для доставки,
плит перекрытия, блоков и других изделий
9.4 Расчет и подбор временных административных, хозяйственных и
культурно-бытовых зданий
Временные здания сооружают только на период строительства. По назначению
делят на производственные, складские, административные, санитарно-бытовые,
жилые и общественные.
Удельный вес различных категорий работающих, служащих, ПСО зависит от
показателей конкретной области строительства. Ориентировочно: рабочие -85%; ИТР
- 12%; ПСО - 3%; в том числе в первую смену рабочих - 70%; остальных категорий
80%.
Всего рабочих 11 чел.
ИТР и служащие: 1 чел.
ПСО: 1 чел.
Рабочие: 11 чел.
Требуемые на период строительства площади:
Fтр=N۰Fн
N-
численность рабочих, чел.
Fн -
норма площади на одного рабочего.
№
|
Наименование
|
численность рабочих
|
нормативная площадь на
одного рабочего, м2
|
расчетная площадь, м2
|
тип помещений
|
1. Санитарно-бытовые
помещения
|
1
|
Гардеробная
|
11
|
0,9 на 1чел. (1 на 1чел)
|
9,9 (11шкаф)
|
инвентарный
|
2
|
Навес для отдыха
|
11
|
1 на 1 чел.
|
11
|
инвентарный
|
3
|
Умывальная
|
11
|
0,05 на 1 чел. (1 на 15)
|
1(1 крана)
|
инвентарный
|
4
|
Душевая
|
11
|
0,43 на 1чел. (1 на 12)
|
4,7 (1 душа)
|
инвентарный
|
5
|
Туалет
|
11
|
0,07 на 1чел.
|
0,77
|
инвентарный
|
6
|
Сушильня
|
11
|
0,2 на 1 чел.
|
2,2
|
инвентарный
|
7
|
Столовая
|
11
|
0,6 на 1 чел (1 на 4)
|
6,6 (3 места)
|
инвентарный
|
2.Служебные помещения
|
8
|
Прорабская
|
5
|
24 на 5 чел.
|
24
|
инвентарный
|
По рассчитанным площадям подобраны временные помещения контейнерного типа
УТС одиночный и блокируемый (металлические контейнера) 420-04 и деревянный с
металлической опорной рамой :
контейнеров размерами 6 х 2,5м.
9.5 Ýëåêòðîñíàáæåíèå
ñòðîèòåëüíîé
ïëîùàäêè
Ðàñ÷åò ìîùíîñòè
, íåîáõîäèìîé
äëÿ îáåñïå÷åíèÿ
ñòðîèòåëüíîé
ïëîùàäêè ýëåêòðîýíåðãèåé,
ïðîèçâåäåì ïî
ôîðìóëå:
ãäå,
Ð - ðàñ÷åòíàÿ íàãðóçêà
ïîòðåáèòåëåé,
êÂò;
α - êîýôôèöèåíò,
ó÷èòûâàþùèé
ïîòåðè ìîùíîñòè
â ñåòè è çàâèñÿùèé
îò å¸ ïðîòÿæåííîñòè;
Ê1,
Ê2, Ê3, Ê4 - êîýôôèöèåíòû
ñïðîñà, îïðåäåëÿåì
÷èñëîì ïîòðåáèòåëåé
è íå ñîâïàäåíèåì
ïî âðåìåíè èõ
ðàáîòû;
Ðñ
- ìîùíîñòü, ñèëîâûõ
ïîòðåáèòåëåé,
êÂò;
Ðò
- ìîùíîñòü, òðåáóåìàÿ
äëÿ òåõíîëîãè÷åñêèõ
íóæä, êÂò;
Ðîâ
- ìîùíîñòü, òðåáóåìàÿ
äëÿ íàðóæíîãî
îñâåùåíèÿ, êÂò;
cosφ - êîýôôèöèåíò
ìîùíîñòè â ñåòè,
çàâèñÿùèé îò
õàðàêòåðà çàãðóçêè
è ÷èñëà .
Íàèìåíîâàíèå
ïîòðåáèòåëåé
|
Åäèíèöà
èçìåðåíèÿ
|
Êîë-âî
|
Óäåëüíàÿ
ìîùíîñòü íà
åäèíèöó èçìåðåíèÿ
|
Êîýô.
ñïðîñà, Êñ
|
Òðåáóåìàÿ
ìîùíîñòü
|
1.Ïîäúåìíèê
|
øò.
|
1
|
10
|
0,15
|
3
|
2.Ñâàðî÷íûé
àïïàðàò
|
øò.
|
22
|
0,35
|
7,7
|
3.Ðó÷íîé
èíñòðó-ìåíò
|
øò.
|
5
|
1,5
|
0,15
|
1,875
|
4.Áåòîíîíàñîñ
|
øò.
|
1
|
25
|
0,45
|
3,46
|
5.Ðàñòâîðîìåøàëêà
|
øò.
|
1
|
2,2
|
0,5
|
1,69
|
Âíóòðåííèå
îñâåùåíèå
|
6.Îòäåëî÷íûå
ðàáî-òû
|
100ì2
|
130,7
|
0,15
|
0,8
|
15,6
|
7.Ñàíèòàðíî-
áûòîâûå ïîìåùåíèÿ
|
ì2
|
48
|
3
|
0,8
|
3,868
|
8.Ñëóæåáíûå
|
ì2
|
24
|
0,15
|
0,8
|
0,696
|
Íàðóæíîå
îñâåùåíèå
|
9.Ïëîùàäêà
|
ì2
|
8050
|
0,2
|
1
|
1610
|
10.Äîðîãè
|
êì
|
0,16
|
2
|
1
|
0,32
|
Èòîãî
|
1648,2
|
Òðåáóåìîå êîëè÷åñòâî
ïðîæåêòîðîâ äëÿ
ñòðîèòåëüíîé
ïëîùàäêè îïðåäåëèì
ïî ôîðìóëå:
n=P۰E۰s/Pë
n=0,3۰3,5۰8050/1000=8,5
Ð - óäåëüíàÿ ìîùíîñòü,
Âò/ì2 (ïðîæåêòîð
ÏÇÑ-35 Ð=0,3)
Å - îñâåùåííîñòü
(îõðàííîå Å=3,5)- ðàçìåðû
ïëîùàäêè, ïîäëåæàùåé
îñâåùåíèþ, ì2
Ðë - ìîùíîñòü
ëàìïû ïðîæåêòîðà,
Âò (ÏÇÑ-35 Ðë=700 Âò)
Äëÿ Îñâåùåíèÿ
èñïîëüçóåì ÏÇÑ
- 35 ìîùíîñòüþ, Ð=0,3Âò/ì2.
Ìîùíîñòü ëàìïû
ïðîæåêòîðà Ðë
= 1000Âò . Îñâåùåííîñòü
Å= 3,5 ëê.
Ïëîùàäü ïîäëåæàùàÿ
îñâåùåíèþ 8050 ì2.
Ïðèíèìàåì äëÿ
îñâåùåíèÿ ñòðîèòåëüíîé
ïëîùàäêè 9ïðîæåêòîðîâ.
Íà îñíîâå ïîäñ÷èòàííîé
ìîùíîñòè ïðîèçâîäÿò
âûáîð èñòî÷íèêîâ
ýëåêòðîñíàáæåíèÿ
è òðàíñôîðìàòîðû.
Íàèáîëåå ýêîíîìè÷íûì
èñòî÷íèêîì ýëåêòðîñíàáæåíèÿ
ÿâëÿþòñÿ ðàéîííûå
ñåòè âûñîêîãî
íàïðÿæåíèÿ. Â ïîäãîòîâèòåëüíûé
ïåðèîä ñòðîèòåëüñòâà
ñîîðóæàþò îòâåòâëåíèå
îò ñóùåñòâóþùåé
âûñîêîâîëüòíîé
ñåòè íà ïëîùàäêó
è òðàíñôîðìàòîðíóþ
ïîäñòàíöèþ, ìîùíîñòüþ
180 êÂò. Ðàçâîäÿùóþ
ñåòü íà ñòðîèòåëüíîé
ïëîùàäêå óñòðàèâàåì
ïî êîëüöåâîé ñõåìå
ñ äâóñòîðîííèì
ïèòàíèåì. Ýëåêòðîñíàáæåíèå
îò âíåøíèõ èñòî÷íèêîâ
ïðîèçâîäèòñÿ
ïî âîçäóøíûì
ëèíèÿì ýëåêòðîïåðåäà÷.
9.6 Âîäîñíàáæåíèå
ñòðîèòåëüíîé
ïëîùàäêè
Ñóììàðíûé ðàñõîä
âîäû îïðåäåëèì:
Qîáù=Qïð+Qõîç-áûò+Qïîæ
Ðàñõîä âîäû íà
ïðîèçâîäñòâåííûå
íóæäû:
q1 - óäåëüíûé
ðàñõîä âîäû íà
åäèíèöó îáúåìà
ðàáîò
V - îáúåì
ÑÌÐ
Ê4
- êîýô. ÷àñîâîé
íåðàâíîìåðíîñòè
âîäîñíàáæåíèÿ
t - êîë-âî
÷àñîâ ïîòðåáëåíèÿ
â ñìåíó
Ðàñõîä
âîäû íà õîçÿéñòâåííî-áûòîâûå
íóæäû:
Qõîç-áûò=
Qõîç-ïèò+ Qäóø =0,045+0,18=0,225ë/c,
Qõîç-ïèò=
b - íîðìà
ðàñõîäà âîäû íà
õîçÿéñòâåííî-ïèòüåâûå
íóæäû íà 1ãî ÷åëîâåêà
â ñìåíó;
N - max êîëè÷åñòâî
ðàáîòàþùèõ â
ñìåíó
Ê2
- ÷àñîâîé êîýô.
ïîòðåáëåíèÿ
Qäóø=
Ñ
- ðàñõîä âîäû íà
1 ðàáîòàþùåãî,
ïðèíèìàþùåãî
äóø (30-40 ë.)
N - ÷èñëî
ðàáî÷èõ
täóø
- ïðîäîëæèòåëüíîñòü
ðàáîòû äóøåâîé
óñòàíîâêè
Êï
-êîýô. ó÷èòûâàþùèé
÷èñëî ïîëüçóþùèõñÿ
äóøåì(täóø=0,5-0,7÷);
Ðàñõîä
âîäû íà ïðîòèâîïîæàðíûå
íóæäû:
Qïîæ=20
ë/c.
Qðàñ÷=
20+0,5۰(37,7+0,225) =38,96ë/ñ.
Ïî
ðàñ÷åòíîìó ðàñõîäó
âîäû îïðåäåëèì,
äèàìåòð ìàãèñòðàëüíîãî
âðåìåííîãî âîäîïðîâîäà:
Ïðèíèìàåì
Ø=200 ìì.
Èñòî÷íèêàìè
âîäîñíàáæåíèÿ
ÿâëÿþòñÿ ñóùåñòâóþùèå
âîäîïðîâîäû ñ
óñòðîéñòâîì
äîïîëíèòåëüíûõ
âðåìåííûõ ñîîðóæåíèé,
ïîñòîÿííûå âîäîïðîâîäû,
ñîîðóæàåìûå
â ïîäãîòîâèòåëüíûé
ïåðèîä, è ñàìîñòîÿòåëüíûå
âðåìåííûå èñòî÷íèêè
âîäîñíàáæåíèÿ.
Âðåìåííîå âîäîñíàáæåíèå
ïðåäñòàâëÿåò
ñîáîé îáúåäèíåííóþ
ñèñòåìó, óäîâëåòâîðÿþùóþ
ïðîèçâîäñòâåííûå,
õîçÿéñòâåííûå,
ïðîòèâîïîæàðíûå
íóæäû, â îòäåëüíûõ
ñëó÷àÿõ âûäåëÿþò
ïèòüåâîé âîäîé.
Ïðè
ñîçäàíèè âðåìåííîé
ñåòà îáÿçàòåëåí
ó÷åò âîçìîæíîñòè
ïîñëåäîâàòåëüíîãî
íàðàùèâàíèÿ
è ïåðåêëàäêè òðóáîïðîâîäîâ
ïî ìåðå ðàçâèòèÿ
ñòðîèòåëüñòâà.
Ñåòè âðåìåííîãî
âîäîïðîâîäà óñòðàèâàåì
ïî òóïèêîâîé
ñõåìå.
9.7 Ìåðîïðèÿòèÿ
ïî îõðàíå òðóäà
è ïîæàðíîé áåçîïàñíîñòè
Îïàñíûå çîíû,
â êîòîðûå âõîä
ëþäåé, íå ñâÿçàííûõ
ñ äàííûì âèäîì
ðàáîò, çàïðåùåí,
îáîçíà÷åíû è
îãîðîæåíû. Ïðåäóñìîòðåíû
áåçîïàñíûå ïóòè
äëÿ ïåøåõîäîâ
è àâòîìîáèëüíîãî
òðàíñïîðòà. Âðåìåííûå
àäìèíèñòðàòèâíî-õîçÿéñòâåííûå
çäàíèÿ è ñîîðóæåíèÿ
ðàçìåùåíû âíå
çîíû äåéñòâèÿ
ìîíòàæíîãî êðàíà.
Òóàëåòû ðàçìåùåíû
òàê, ÷òî ðàññòîÿíèå
îò íàèáîëåå óäàëåííîãî
ìåñòà âíå çäàíèÿ
íå ïðåâûøàåò
200 ì. Ïèòüåâûå óñòàíîâêè
ðàçìåùåíû íà
ðàññòîÿíèè, íå
ïðåâûøàþùåì
75 ì äî ðàáî÷èõ ìåñò.
Ìåæäó âðåìåííûìè
çäàíèÿìè ïðåäóñìîòðåíû
ïðîòèâîïîæàðíûå
ðàññòîÿíèÿ ñîãëàñíî
ÑÍèÏ 3.01.01-85*.
Ñîçäàíû áåçîïàñíûå
óñëîâèÿ òðóäà,
èñêëþ÷àþùèå
âîçìîæíîñòü
ïîðàæåíüÿ ýëåêòðè÷åñêèì
òîêîì â ñîîòâåòñòâèè
ñ ôîðìàìè ÑÍèÏ
3.01.01-85*” Îðãàíèçàöèÿ
ñòðîèòåëüíîãî
ïðîèçâîäñòâà
”
Ñòðîèòåëüíàÿ
ïëîùàäêà, ïðîõîäû
è ðàáî÷èå ìåñòà
îñâåùåíû.
Îáîçíà÷åíû
ìåñòà äëÿ êóðåíèÿ
è ðàçìåùåíû ïîæàðíûå
ïîñòû, îáîðóäîâàííûå
èíâåíòàðåì äëÿ
ïîæàðîòóøåíèÿ.
Ðàññòîÿíèå
îò ïîñòîÿííûõ
è âðåìåííûõ çäàíèé
è çäàíèé äî øòàáåëåé ñêëàäîâ
ïèëîìàòåðèàëîâ
- íå ìåíåå 30 ì. Òóàëåòû ðàçìåùàåì
íà ðàññòîÿíèè
ìåíåå 200 ì îò íàèáîëåå
óäàëåííîãî ìåñòà
âíå çäàíèÿ. Ðàññòîÿíèå
îò ïèòüåâûõ óñòàíîâîê
äî ðàáî÷èõ ìåñò
íå äîëæíî áûòü
áîëåå 75 ì. Çàäà÷à
ñîçäàòü áåçîïàñíûå
óñëîâèÿ òðóäà,
èñêëþ÷àþùèå
âîçìîæíîñòü
ïîðàæåíèÿ ýëåêòðè÷åñêèì
òîêîì. Òàêæå ðóêîâîäñòâîâàòüñÿ
ÑÍèÏ 12-04-02 «Òåõíèêà
áåçîïàñíîñòè
â ñòðîèòåëüñòâå».
9.8 Ìåðîïðèÿòèÿ
ïî îõðàíå îáúåêòà
ÑÍèÏ3.01.01-85*
“Îðãàíèçàöèÿ
ñòðîèòåëüíîãî
ïðîèçâîäñòâà”
Íà âúåçäàõ è
âûåçäàõ ñòðîèòåëüíîé
ïëîùàäêè óñòàíîâëåíû
âîðîòà, ðàáîòàåò
ñòîðîæåâàÿ îõðàíà.
Ñòåêëî è ëàêîêðàñî÷íûå
ìàòåðèàëû õðàíÿò
â çàêðûòûõñêëàäàõ.
Íà ïëîùàäêå ðàáîòàåò
ñèñòåìà ñèãíàëèçàöèè.
 òåìíîå âðåìÿ
ñóòîê ñòðîèòåëüíàÿ
ïëîùàäêà ñî âñåõ
ñòîðîí îñâåùàåòñÿ
ïðîæåêòîðàìè.
Ñòðîèòåëüíàÿ
ïëîùàäêà ñî âñåõ
ñòîðîí îãîðîæåíà
çàáîðîì.
Íà òåððèòîðèè
ñòðîèòåëüíîé
ïëîùàäè ìàêñèìàëüíî
ñîõðàíÿþòñÿ äåðåâüÿ, êóñòàðíèêè
è òðàâÿíîé ïîêðîâ.
Ïðè ïëàíèðîâêå
ïî÷âåííûé ñëîé, ïðèãîäíûé
äëÿ ïîñëåäóþùåãî
èñïîëüçîâàíèÿ,
äîëæåíïðåäâàðèòåëüíî
ñíèìàòüñÿ è ñêëàäèðîâàòüñÿ
â îòâåäåííûõ
ìåñòàõ.
Âðåìåííûå àâòîìîáèëüíûå
äîðîãè è ïîäúåçäíûå
ïóòè óñòðàèâàþòñÿ ñ ó÷åòîì ïðåäîòâðàùåíèÿ
ïîâðåæäåíèé äðåâåñíî-êóñòàðíèêîâîé ðàñòèòåëüíîñòè.
Äâèæåíèå ñòðîèòåëüíîé
òåõíèêè è àâòîòðàíñïîðòà îðãàíèçîâàííîå.
Áåòîííàÿ ñìåñü
è ñòðîèòåëüíûå
ðàñòâîðû õðàíÿòñÿ
â ñïåöèàëüíûõ åìêîñòÿõ. Åìêîñòè äëÿ
ñáîðà ìóñîðà
óñòàíàâëèâàþò
â ñïåöèàëüíî îòâåäåííûõ ìåñòàõ, áëèæå
ê ïîäúåçäíûì
ïóòÿì àâòîòðàíñïîðòà.
êðûøà
êðîâëÿ àñáåñòîöåìåíòíûé
ëèñò
9.9 Ìåðîïðèÿòèÿ
ïî îõðàíå îêðóæàþùåé
ñðåäû è ðàöèîíàëüíîìó
è èñïîëüçîâàíèþ
ïðèðîäíûõ ðåñóðñîâ
ÑÍèÏ3.01.01-85*
“Îðãàíèçàöèÿ
ñòðîèòåëüíîãî
ïðîèçâîäñòâà”
Ïðèðîäîîõðàííûå
ìåðîïðèÿòèÿ ïðîâîäÿòñÿ
ïî ñëåäóþùèì
îñíîâíûì íàïðàâëåíèÿì:
îõðàíà è ðàöèîíàëüíîå
èñïîëüçîâàíèå
âîäíûõ ðåñóðñîâ,
çåìëè è ïî÷âû;
ñíèæåíèå óðîâíÿ
çàãðÿçíåíèÿ
âîçäóõà;
áîðüáà ñ øóìîì.
 ñâÿçè ñ ýòèì
ïðåäóñìàòðèâàåì
óñòàíîâêó ãðàíèö
ñòðîèòåëüíîé
ïëîùàäêè, ìàêñèìàëüíóþ
ñîõðàííîñòü
íà òåððèòîðèè
ñòðîèòåëüñòâà
êóñòàðíèêîâ
è äåðåâüåâ, òðàâÿíîãî
ïîêðîâà. Ïðè ïëàíèðîâêå
ïî÷âåííûé ñëîé,
ïðèãîäíûé äëÿ
ïîñëåäóþùåãî
èñïîëüçîâàíèÿ,
ïðåäâàðèòåëüíî
ñíèìàåòñÿ è ñêëàäèðóåòñÿ
â ñïåöèàëüíî îòâåäåííûõ
ìåñòàõ. Âðåìåííûå
àâòîìîáèëüíûå
äîðîãè ñ ó÷åòîì
òðåáîâàíèé ïî
ïðåäîòâðàùåíèþ
ïîâðåæäåíèé äðåâåñíî-êóñòàðíèêîâûõ
ðàñòåíèé. Èñêëþ÷àåòñÿ
íåîðãàíèçîâàííîå
è áåñïîðÿäî÷íîå
äâèæåíèå ñòðîèòåëüíîé
òåõíèêè è àâòîòðàíñïîðòà,
áåòîííàÿ ñìåñü
è ñòðîèòåëüíûå
ðàñòâîðû õðàíÿòñÿ
â ñïåöèàëüíûõ
åìêîñòÿõ, óñòðàèâàþòñÿ
ïëîùàäêè äëÿ ìåõàíèçèðîâàííîé
çàïðàâêè ñòðîèòåëüíûõ
ìàøèí è àâòîòðàíñïîðòà
ãîðþ÷å ñìàçî÷íûìè
ìàòåðèàëàìè,
.îðãàíèçóþòñÿ
ìåñòà, íà êîòîðûõ
óñòàíàâëèâàþòñÿ
åìêîñòè äëÿ ñáîðà
ìóñîðà.
10. Áèáëèîãðàôè÷åñêèé
ñïèñîê
1. ÑÍèÏ
3.03.01-85*. Îðãàíèçàöèÿ
ñòðîèòåëüíîãî
ïðîèçâîäñòâà.
- Ì.: Ñòðîéèçäàò,
1985. - 53 ñ.
2. Ìåòîäè÷åñêèå
óêàçàíèÿ ïî ðàçðàáîòêå
òèïîâûõ òåõíîëîãè÷åñêèõ
êàðò â ñòðîèòåëüñòâå.
- Ì.: ÖÍÈÈÎÌÒÏ Ãîññòðîÿ
ÑÑÑÐ, 1987. - 40 ñ.
. Âûáîð
ìîíòàæíûõ êðàíîâ
ïðè âîçâåäåíèè
ïðîìûøëåííûõ
è ãðàæäàíñêèõ
çäàíèé. Ìåòîäè÷åñêèå
óêàçàíèÿ ê ïðàêòè÷åñêèì
çàíÿòèÿì è ñàìîñòîÿòåëüíîé
ðàáîòå ñòóäåíòîâ
/Ñîñò. Àáðàìîâè÷
Ê.Ã.; Äþíäèê Â.Ò.,
Åôðåìîâ Í.È.; ÊÈÑÈ.
- Êðàñíîÿðñê, 1989.
- 30 ñ.
. Äàíèëîâ
Í.Í. è äð. Òåõíîëîãèÿ
è îðãàíèçàöèÿ
ñòðîèòåëüíîãî
ïðîèçâîäñòâà.
- Ì.: Ñòðîéèçäàò,
1988. - 752 ñ.
. Ñïðàâî÷íèê
ìàñòåðà-ñòðîèòåëÿ.
Êîðîòååâ Ä.Â.- Ì.:
Ñòðîéèçäàò,
1986. - 440 ñ.
. Êàòàëîã
ñðåäñòâ ìîíòàæà
ñáîðíûõ êîíñòðóêöèé
çäàíèé è ñîîðóæåíèé.
- Ì.: ÖÍÈÈÎÌÒÏ Ãîññòðîÿ
ÑÑÑÐ, 1985. - 178 ñ.
. ÑÍèÏ
3.03.01-87. Íåñóùèå è îãðàæäàþùèå
êîíñòðóêöèè.
- Ì.: ÖÈÒÏ Ãîññòðîÿ
ÑÑÑÐ, 1988. - 190 ñ.
. Ñáîðíèê
Å1. Âíóòðèïîñòðîå÷íûå,
òðàíñïîðòíûå
ðàáîòû.- Ì.: Ïðåéñêóðàíòèçäàò,
1987.
9. ÓÍèÐ.
Ñáîðíèê óêðóïíåííûõ
íîðì âðåìåíè
è ðàñöåíîê íà
îáùåñòðîèòåëüíûå
ðàáîòû. - Ì.: 1989.
10. ÑÍèÏ
III-04-80*. Òåõíèêà
áåçîïàñíîñòè
/ Ãîññòðîé ÑÑÑÐ.
Ì.: ÀÏÏ ÖÈÒÏ, 1980.
. ÑÍèÏ
12-03-01. Áåçîïàñíîñòü
òðóäà â ñòðîèòåëüñòâå.
×àñòü 1. Îáùèå
òðåáîâàíèÿ / Ãîññòðîé
Ðîññèè. Ì.: ÖÍÈÈÎÌÒÏ,
1999.
. Ïðàâèëà
ïîæàðíîé áåçîïàñíîñòè
ïðè ïðîèçâîäñòâå
ñòðîèòåëüíî-ìîíòàæíûõ
ðàáîò. - Ì.: Ñòðîéèçäàò,
1978.
Ðàçìåùåíî
íà Allbest.ru
