Разработка установки по очистке воздуха от паров ацетона

Разработка установки по очистке воздуха от паров ацетона

Введение

Охрана воздушной среды от загрязнений промышленными выбросами, очистка промышленных выбросов входит в комплекс глобальных проблем охраны природы. Каждый год в атмосферный воздух попадает свыше тысячи тонн промышленной пыли и вредных газообразных веществ [16].

Загрязнение атмосферного воздуха выбросами промышленных предприятий приводит к значительному уменьшению солнечной радиации, снижению видимости, освещенности, к увеличению частоты туманов, что отрицательно сказывается на экологии и здоровье населения. Присутствие в воздухе различных загрязняющих веществ в сочетании с другими факторами окружающей среды вызывает повреждение материалов, конструкций, в частности подвергаются разрушению сооружения, имеющие большую художественную и историческую ценность.

Без специальных мероприятий по снижению загрязнения воздуха выбросы могут стать источником серьезного ухудшения экологической обстановки, а расширение производств и постоянный рост объемов транспортных средств только усугубляют сложившуюся обстановку.

В качестве мероприятий по снижению загрязнения воздуха применяют различные методы очистки воздуха от примесей. Применение тех или иных методов зависит от физико-химических свойств загрязняющего вещества, его агрегатного состояния, концентрации в очищаемой сред.

Одним из распространённых загрязняющих веществ, применяемых в различных процессах на производствах, является ацетон. Ацетон, являясь хорошим растворителем, находит применение в лакокрасочной промышленности, в производстве искусственной кожи, в пищевой промышленности и др. Ацетон служит сырьём для производства многих химических продуктов.

А так как пары ацетона тяжелее воздуха, то в помещениях, где происходит его испарение, создается опасность отравления его парами. Поэтому крайне важно наличие на таких производствах установок по очистке воздуха от паров ацетона.

Таким образом, актуальность данной работы определяется распространённостью применения ацетона в производственных процессах и одновременной его токсичностью.

Целью данной работы является разработка установки по очистке воздуха от паров ацетона.

Задачи же определяются так:

провести анализ существующих методов очистки выбросов от газообразных загрязнителей;

рассчитать абсорбционную установку для очистки воздуха от паров ацетона.

Глава 1. Литературный обзор

Многие промышленные газы, кроме пыли и золы, содержат вредные газообразные выбросы в виде оксидов серы, оксидов азота, сероводорода и другие, а также пары ацетона. Эти примеси можно удалить путём их улавливания специальными конструкциями. Однако, помимо санитарной очистки газов, этот процесс преследует ещё и иную цель: использование улавливаемых компонентов для получения удобрений, кислот, серы и других ценных химических продуктов [8].

1.1 Методы очистки выбросов от газообразных примесей

Методы очистки промышленных выбросов от газообразных загрязнителей по характеру протекания физико-химических процессов делят на пять основных групп:

промывку выбросов растворителями примесей (абсорбция);

промывку выбросов растворами реагентов, связывающих примеси химически (хемосорбция);

поглощение газообразных примесей твердыми активными веществами (адсорбция);

термическую нейтрализацию отходящих газов и

поглощение примесей путем применения каталитического превращения [13].

.1.1 Метод хемосорбции

Метод хемосорбции основан на поглощении газов и паров твердыми или жидкими поглотителями с образованием мало летучих или малорастворимых химических соединений. Большинство реакций, протекающих в процессе хемосорбции, являются экзотермическими и обратимыми, поэтому при повышении температуры раствора образующееся химическое соединение разлагается с выделением исходных элементов [2].

При хемосорбции выделяется значительное количество тепла. Подобно химическим реакциям, хемосорбция требует, как правило, значительной энергии активации. Поэтому при повышении температуры хемосорбция ускоряется (т. н. активированная адсорбция). Хемосорбция избирательна, т. е. зависит от химического сродства адсорбируемого вещества к поверхности твёрдого тела [16].

Поглотительная способность хемосорбента почти не зависит от давления, поэтому хемосорбция более выгодна при небольшой концентрации вредных примесей в отходящих газах [2].

Примером хемосорбции может служить очистка газовоздушной смеси от сероводорода путем применения мышьяково-щелочного, этаноламинового и других растворов. При мышьяково-щелочном методе извлекаемый из отходящего газа сероводород связывается оксисульфомышьяковой солью, находящейся в водном растворе [2].

Основным видом аппаратуры для реализации процессов хемосорбции служат насадочные башни, пенные и барботажные скрубберы, распылительные аппараты типа труб Вентури и аппараты с различными механическими распылителями. В промышленности распространены аппараты с подвижной насадкой, к достоинствам которых относятся высокая эффективность разделения при умеренном гидравлическом сопротивлении, а также большая пропускная способность по газу [2].

На рис. 1 показана принципиальная схема скруббера с подвижной насадкой. В верхней части аппарата установлен ороситель 1, под ним размещены верхняя 2 и нижняя опорная 5 ограничительные решетки, между которыми находится подвижная насадка. К опорной решетке меньшим основанием прикреплен расширяющийся усеченный кольцевой элемент 4, делящий пространство опорной решетки на кольцевую 3 и центральную 6 зоны. В качестве насадочных тел используют полые, сплошные и перфорированные шары, а также кольца, полукольца, кубики, скрещенные сплошные и перфорированные диски.

Рис. 1 - Скруббер с подвижной насадкой

Установки для хемосорбции внешне напоминают используемые при методе абсорбции. Оба эти метода называют мокрыми и в зависимости от очищаемого компонента и применяемого растворителя или поглотителя их эффективность может достигать 0,75-0,92. Основной недостаток мокрых методов состоит в том, что перед очисткой и после ее осуществления сильно понижается температура газов, что приводит в конечном итоге к снижению эффективности рассеивания остаточных газов в атмосфере. Кроме того, оборудование мокрых методов очистки громоздко и требует создания системы жидкостного орошения. В процессе работы абсорбционных аппаратов образуется большое количество отходов, представляющих смесь пыли, растворителя и продуктов поглощения. В связи с этим возникают проблемы обезжиривания, транспортировки или утилизации шлама, что удорожает и осложняет эксплуатацию [2].

.1.2 Метод адсорбции

Метод адсорбции основан на физических свойствах некоторых пористых материалов селективно извлекать из газовоздушной среды отдельные ее компоненты. Широко известный пример адсорбента с ультрамикроскопической структурой - активированный уголь. Метод адсорбции позволяет проводить очистку вредных выбросов при повышенных температурах [2].

Конструктивно адсорберы выполняются в виде вертикальных или горизонтальных емкостей, заполненных адсорбентом, через который проходит поток очищаемых газов [2].

Один из примеров - установка для удаления оксида серы из горячего топочного газа с температурой в области адсорбера 100-150 0С. Адсорбер заполнен древесным активированным углем. Горячий газ через теплообменник, где подогревается воздух, подается в адсорбер. Адсорбент после насыщения подается в десорбер, где нагревателем поддерживается температура 300-600 0С. Регенерированный адсорбент поступает в бункер, откуда вновь может поступить в адсорбер механическим путем [2].

.1.3 Каталитический метод

При каталитическом методе токсичные компоненты газовоздушной смеси, взаимодействуя со специальным веществом - катализатором, превращаются в безвредные вещества. В качестве катализаторов используются металлы или их соединения (платина, оксиды меди и марганца и пр.) [2].

Для осуществления каталитического процесса необходимы незначительные количества катализатора, расположенного таким образом, чтобы обеспечить максимальную поверхность контакта с газовым потоком. Катализаторы обычно выполняются в виде шаров, колец или проволоки, свитой в спираль. Катализатор может состоять из смеси неблагородных металлов с добавкой платины и палладия (сотые доли % к массе катализатора), нанесенных в виде активной пленки на нихромовую проволоку, свитую в спираль [2].

В последние годы каталитический метод очистки нашел свое применение в процессах нейтрализации выхлопных газов автомобилей. Для комплексной очистки выхлопных газов - окисления продуктов неполного сгорания и восстановления оксида азота - применяют двухступенчатый каталитический нейтрализатор (рис.2). Установка состоит из последовательно соединенных восстановительного 2 и окислительного 4 катализатора. Отработавшие газы через патрубок 1 поступают к восстановительному катализатору 2, на котором происходит нейтрализация оксидов азота [2].

В качестве восстановительного катализатора применяют монельметалл (медноникелевый сплав) или катализатор из благородных металлов (например, платина на глиноземе). Эффективность очистки по NO достигает 90 % и выше [2].

После восстановительного катализатора к отработавшим газам для создания окислительной среды через патрубок подводится вторичный воздух. На окислительном катализаторе происходит нейтрализация продуктов неполного сгорания - оксида углерода и углеводородов.

Рис. 2 - Двухступенчатый каталитический нейтрализатор: 1 - входной патрубок; 2 - восстановительный катализатор; 3 - патрубок вторичного воздуха; 4 - окислительный катализатор

Для окислительных процессов применяют катализатор из благородных металлов или оксидов переходных металлов (медь, никель, хром и др.). Содержание оксида углерода в выхлопных газах автомобиля с нейтрализатором снижается почти в 10 раз, а углеводородов - примерно в 8 раз [2].

1.1.4 Термический метод

Термический метод или высокотемпературное дожигание, который иногда называют термической нейтрализацией, требует поддержания высоких температур очищаемого газа и наличия достаточного количества кислорода [2].

Если выбрасываемые газы имеют высокую температуру, процесс дожигания происходит в камере с подмешиванием свежего воздуха. Так происходит дожигание оксида углерода в газах, удаляемых системой вентиляции от электродуговых плавительных печей, дожигание продуктов неполного сгорания (СО и СхНу) автомобильного двигателя непосредственно на выходе из цилиндров в условиях добавки избыточного воздуха [2].

Если температура выбросов недостаточна для протекания окислительных процессов, то в потоке отходящих газов сжигают природный или другой высококалорийный газ [2].

Одним из простейших устройств, используемых для огневого обезвреживания технологических и вентиляционных выбросов, является горелка, предназначенная для сжигания природного газа (рис. 3). Обезвреживаемые выбросы в этом случае подаются в канал 1, где они омывают горелку 2. Из коллектора 3 газ, служащий топливом, поступает в сопла, при истечении из которых инжектируется первичный воздух из окружающей среды. Горение смеси газа с первичным воздухом осуществляется в V-образной полости коллектора. Процесс догорания происходит на выходе из полости, где хвостовая часть факела контактирует с обезвреживаемыми выбросами при их истечении из кольцевой щели между корпусом горелки и коллектора [2].

Рис. 3 - Установка огневого обезвреживания:1 - входной патрубок; 2 - теплообменник-подогреватель; 3 - V-образная полость коллектора горелки; 4 - камера смешения; 5 - выходной патрубок

В термических нейтрализаторах сжигаются такие газы, как углеводороды, оксид углерода, выбросы лакокрасочного производства. Эффективность этих систем очистки достигает 0,9-0,99, температура в зоне горения составляет 500-750 0С [2].

1.2 Абсорбция

Метод абсорбции заключается в разделении газовоздушной смеси на составные части путем поглощения одного или нескольких газовых компонентов поглотителем (абсорбентом) с образованием раствора [1,2].

Абсорбцией называют процесс поглощения растворимого компонента газовой смеси жидким поглотителем. Абсорбцию применяют в промышленности для получения готового продукта (производство кислот), разделения газовых смесей (получение бензола из коксового газа), улавливания вредных (H2S, CO, влага) и ценных (рекуперация спиртов и др.) компонентов. При абсорбции происходит контакт жидкости и газа; при этом масса одного из компонентов газовой фазы переносится в жидкую фазу или наоборот (десорбция). При наличии разности концентраций или парциальных давлений между фазами (движущая сила процесса) происходит процесс массопередачи, который прекращается при достижении состояния равновесия [4].

Установки, реализующие метод абсорбции, называются абсорберами. В них жидкость дробится на мелкие капли для обеспечения большего контакта с газовой средой [1,2].

При физической̆ абсорбции поглощаемый̆ газ (абсорбтив) не взаимодействует химически с абсорбентом. Физическая абсорбция в большинстве случаев обратима. На этом свойстве абсорбционных процессов основано выделение поглощенного газа из раствора - десорбция.

Сочетание абсорбции с десорбцией̆ позволяет многократно применять поглотитель и выделять поглощённый компонент в чистом виде. Во многих случаях проводить десорбцию не обязательно, так как абсорбент и абсорбтив представляют собой дешевые продукты, которые после абсорбции можно вновь не использовать (например, при очистке газов). В промышленности процессы абсорбции применяются главным образом для извлечения ценных компонентов из газовых смесей или для очистки этих смесей от вредных примесей. В зависимости от конкретных задач применяются абсорберы различных конструкций: пленочные, насадочные, трубчатые и др. Наибольшее распространение получили скрубберы, представляющие собой химически инертную насадку, размещенную в полости вертикальной колонны (рис. 4) [2].

Рис. 4 - Орошаемый скруббер-абсорбер с насадкой: 1 - химически инертная насадка; 2 - разбрызгиватели

В орошаемом скруббере-абсорбере насадки размещают в плоскости вертикальной колонны. В качестве насадок используют кольца с перфорированными стенками, изготавливаемыми из металла, керамики, пластмассы и других материалов с высокой коррозионной устойчивостью. Орошение абсорбента осуществляется через разбрызгиватели. Загрязненный газ поступает снизу и направляется вверх, подвергаясь непрерывной очистке. Скорость абсорбции зависит главным образом от температуры и давления [2].

1.3 Выбор типа абсорбера и абсорбента

Выбор типа абсорбера определяется видом контакта потоков газа и жидкости. Для создания развитой поверхности контакта фаз газ пропускают через колонку с насадкой, орошаемую жидкостью (насадочные абсорберы), либо через аппарат, в котором жидкость распыляется форсунками или вращающимися механическими элементами (распыляющие абсорберы). Для хорошо растворимых газов используют поверхностные абсорберы, в которых газ пропускают над поверхностью жидкости или над поверхностью текущей пленки жидкости (пленочные абсорберы). Кроме того, газ может распределяться в жидкости в виде струек и пузырьков (барботажные абсорберы) [3,4].

Наиболее широкое распространение получили насадочные и барботажные тарельчатые абсорберы.

1.3.1 Насадочные абсорберы

Насадочные абсорберы представляют собой колонны, заполненные насадкой из тел различной формы (кольца, кусковой материал деревянные решетки и т.д.), которую укладывают в один или несколько слоев (рис.5) [4].

Рис. 5 - Насадочный абсорбер - общая схема (слева) и схемы насадочных абсорберов (справа): а - со сплошным слоем насадки; б - с секционной загрузкой насадки: 1 - корпус; 2 - распределитель жидкости; 3 - насадка; 4 -опорные решетки; 5 - перераспределитель жидкости; 6 - гидравлические затворы

Соприкосновение газа с жидкостью происходит в основном на смоченной поверхности насадки: жидкость стекает по насадке в виде пленки, газ движется противотоком [3,4].

В насадочной колонне 1 (рис. 6, а, б) насадка 3 укладывается на опорные решетки 4, имеющие отверстия или щели для прохождения газа и стока жидкости, которая достаточно равномерно орошает насадку 3 с помощью распределителя 2 и стекает по поверхности насадочных тел в виде тонкой пленки вниз. Однако равномерное распределение жидкости по всей высоте насадки по сечению колонны обычно не достигается, что объясняется пристеночным эффектом. Вследствие этого жидкость имеет тенденцию растекаться от центральной части колонны к ее стенкам и практически полностью оттесняется от места ввода абсорбента к периферии колонны на расстоянии, равном четырем-пяти ее диаметрам. Поэтому часто насадку в колонну загружают секциями высотой в четыре-пять диаметров (но не более 3…4 метров в каждой секции), а между секциями (слоями насадки) устанавливают перераспределители жидкости 5 (рис. 3.3, б), назначение которых состоит в направлении жидкости от периферии колонны к ее оси [10].

Поверхность насадки в единице объема аппарата может быть довольно большой и поэтому в сравнительно небольших объемах можно создать значительные поверхности массопередачи [3].

В качестве насадок используют кольца, седла, куски кокса или кварца, бруски дерева, полиэтиленовые розетки и др. Некоторые распространенные типы насадок показаны на рис. 6.

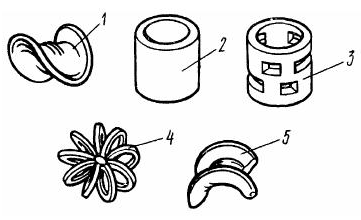

Рис. 6 - Формы элементов насадки: 1 - седло Берля; 2 - кольцо Рашига; 3 - кольцо Палля; 4 - розетка Теллера; 5 - седло «Инталокс»

Выбор насадки определяется как ее химической и механической стойкостью так и характеристиками насадки (удельной поверхностью f (м2м3) и свободным объемом Vc (м2м3)). Обычно в промышленности используют колонны диаметром от 1000 до 3000 мм [3,4].

Поскольку в насадочных колоннах поверхностью контакта фаз является смоченная поверхность насадки, поэтому насадка должна иметь возможно большую поверхность в единице объема. Вместе с тем для того, чтобы насадка работала эффективно, она должна удовлетворять следующим требованиям:

) хорошо смачиваться орошающей жидкостью, т.е. материал насадки по отношению к орошающей жидкости должен быть лиофильным;

) оказывать малое гидравлическое сопротивление газовому потоку, т.е. иметь возможно большее значение свободного объема или сечения насадки;

) создавать возможность для высоких нагрузок аппарата по жидкости и газу; для этого насадка должна также иметь большие значения ε или;

) иметь малую плотность;

) равномерно распределять орошающую жидкость;

) быть стойкой к агрессивным средам;

) обладать высокой механической прочностью;

) иметь невысокую стоимость [10].

Максимальную поверхность контакта на единицу объема образуют седлообразные насадки "Инталокс" и Берля. Они имеют и минимальное гидравлическое сопротивление, но стоимость их выше, чем колец. Из кольцевых насадок наилучший контакт создают кольца Палля, но они сложны в изготовлении и дороже колец Рашига [10].

В абсорберах с плавающей насадкой возможно создание более высоких скоростей, чем в колоннах с неподвижной насадкой. При этом увеличение скорости газа приводит к расширению слоя шаров, что способствует снижению скорости газа в слое насадки. Поэтому существенное увеличение скорости газового потока в таких аппаратах (до 3…5 м/с) не приводит к значительному возрастанию их гидравлического сопротивления. К основным достоинствам насадочных колонн следует прежде всего отнести простоту устройства и низкое гидравлическое сопротивление, а к недостаткам - сложность отвода теплоты, плохую смачиваемость насадки при низких плотностях орошения, большие объемы насадки вследствие недостаточно высокой ее эффективности (по сравнению с тарельчатыми аппаратами) [10].

.3.2 Другие типы абсорберов

Барботажные тарельчатые абсорберы также работают при противотоке газа и жидкости, которая переливается с тарелки на тарелку по сливным патрубкам. Газ распределяется между колпачками и барботирует сквозь слой жидкости на тарелке [3].

Помимо колпачковых широкое распространение получили ситчатые и провальные тарелки, используемые также в процессах ректификации. Обычные диаметры колонн от 1000 до 3600 мм. Выбор материала колонн определяется технологическими требованиями. Колонны изготовляют из стали, керамики, чугуна, титана и графита. В тарельчатых колоннах легче отводить тепло, выделяющееся при абсорбции [3].

Поверхностные абсорберы обычно выполняют из керамики и используют при выделении растворимых компонентов и одновременном отводе тепла; их применяют ограниченно. Пленочный абсорбер работает при прямотоке и противотоке газа и жидкости. Жидкость подается сверху, распределяется по трубам или вертикальным пластинам и стекает вниз тонкой пленкой. Пленочный абсорбер отличается малым гидравлическим сопротивлением (при нисходящей пленке) и значительной поверхностью контакта фаз. В этих абсорберах довольно удобно отводить выделяющееся тепло [3].

В распылительных абсорберах поверхность контакта фаз образуется при распыливании жидкости в газе на мелкие капли. В этих абсорберах распыливание жидкости производится либо форсунками, либо за счет кинетической энергии движущегося потока, либо при помощи вращающихся деталей. Эти аппараты просты по устройству, отличаются малым гидравлическим сопротивлением, могут работать при загрязненных газах. Эффективность полых абсорберов невысока, особенно, при малых нагрузках по жидкости. Для повышения интенсивности процесса применяют скоростные прямоточные абсорберы [3].

абсорбер ацетон газообразный примесь

1.3.3 Выбор абсорбирующего вещества

Состав абсорбента выбирается из условия растворения в нем поглощаемого газа. В качестве абсорбента чаще всего используются вода или органические жидкости, кипящие при высокой температуре. В аппаратах с органическими абсорбентами можно обрабатывать выбросы, не содержащие твердых примесей, которые практически не поддаются отделению от поглотительной жидкости [1,14].

Например, для удаления из технологических выбросов таких газов, как аммиак, хлористый водород и др., целесообразно применять в качестве поглотительной жидкости воду, для улавливания водяных паров - серную кислоту, а для ароматических углеводородов из коксового газа - вязкие масла [2].

Для удаления паров ацетона целесообразно применять в качестве абсорбента воду.

1.4 Ацетон

Ацетон (диметилкетон, пропанон) - простейший представитель кетонов. Формула: CH3-C(O)-CH3. Бесцветная легкоподвижная летучая жидкость с характерным запахом [7].

Полностью смешивается с водой и большинством органических растворителей.

Ацетон является естественным метаболитом организма человека и животных. Он входит в триаду соединений (бета-оксибутират, ацетоацетат и ацетон), обозначаемых, как кетоновые тела. Ацетон образуется путем неферментативного декарбоксилирования ацетоуксусной кислоты (отщепление от молекулы ацетоуксуской кислоты карбоксильной <#"665119.files/image007.gif">

Рис. 7 - Схема насадочного абсорбера: 1 - корпус, 2 - насадка

Данные:(массовый расход жидкости) = 2980 кг/г(расход воздуха) = 1290 м3/чн (начальная концентрация ацетона в воздухе) = 5% = 0,05(степень поглощения) = 0,96

Т (средняя температура в абсорбере) = 293К(коэффициент массопередачи) = 0,4 кмоль

Ψ (коэффициент смоченности насадки) = 1

2.2 Расчёт

Определение количества поглощаемого ацетона (М):

 (1)

где Q - расход воздуха (м3/ч);н - начальная концентрация ацетона в воздухе;п - степень поглощения (доли единицы).

M = (1290*0,05*0,96) / ((1-0,05)*22,4) = 61,92/21,28 = 2,9098 кмоль/ч

Начальная концентрация ацетона в воде, подаваемой в верхнюю часть абсорбера, равна 0.

; (2)

где Мв= 18 г/моль = 18 кг/моль

Хн = 2,9098/(2980/18) = 2,9098/165,5556 = 0,0176 кмоль ацетона/ кмоль воды

Начальная концентрация ацетона в воздухе в нижней части при входе в абсорбер:

; (3)н= 0,05/(1-0,05) = 0,0526 кмоль ацетона/ кмоль воздуха

Конечная концентрация ацетона на выходе из абсорбера:

; (4)

Yв= 0,05*(1-0,96)/1-0,05 = 0,002/0,95 = 0,0021 кмоль ацетона/кмоль воздуха

Нахождение движущей силы абсорбции в нижней части абсорбера:

; (5)

где Yн* находится из уравнения Yн* = 1,68Xн (6), соответствующего низу абсорбера.

н* = 1,68*0,0176 = 0,0296

∆Yн= 0,0526 - 0,0296 = 0,0230 кмоль ацетона/кмоль воздуха

Движущая сила в верхней части:

; (7)

∆Yв= 0,0021 - 0 = 0,0021 кмоль ацетона/кмоль воздуха

Средняя движущая сила:

; (8)

∆Yср= 0,023-0,0021 / 2,3*lg(0,0230/0,0021) = 0,0209 / 2,3*1,0395 = 0,0209 / 2,39085 = 0,0087 кмоль ацетона/кмоль воздуха

Нахождение требующейся поверхности массопередачи:

; (9)

где ky - коэффициент массопередачи.

= 2,9098 / 0,0087*0,4 = 2,9098 / 0,00348 = 836,1494 м2, т.е. 836 м2.

Объём слоя керамических колец (при Ψ = 1):

V = F/σ (10),

где σ = 204 м2/м3 (удельная поверхность насадки).

= 836/204 = 4,0980 м3 ≈ 4 м3

Определение эффективной скорости газа wз в точке захлёбывания:

; (11)

ρж (плотность жидкости) = 1000 кг/м3,

 (плотность газа), (12)

где ρ0 (плотность воздуха при нормальных условиях) = 1,293 кг/м3,

Т0 = 273К,

Т (средняя температура в абсорбере) = 293К;

µж (динамический коэффициент вязкости жидкости) = 1 мПа*с,, G - массовые расходы жидкости и газа (кг/ч);

 , (13)

А = 0,022 (для насадки из колец и спиралей)

ρг = 1,293*(273/293) = 1,293*0,9317 = 1,2047 кг/м3= 1290*1,293 = 1667,97 ≈ 1668

Расчёт эффективной скорости газа из уравнения:

(wз2*204*1,2047*10,16 / 9,8*0,743*1000) = 0,022 - 1,75* (2980/1668)0,25 * (1,2047/1000)0,125(wз2*245,7588/3971,1952) = 0,022 - 1,75*1,1561*0,4316(wз2*245,7588/3971,1952) = 0,022 - 0,873(wз2*245,7588/3971,1952) = -0,851з2*245,7588/3971,1952 = 10-0,851з2*0,0619 = 0,1409з2 = 0,1409/0,0619 = 2,2763 з = 1,5087 ≈ 1,5 м/с

Рабочая скорость газа:

; (14)= 0,75*1,5 = 1,125 м/с

Нахождение площади поперечного сечения абсорбера:

; (15)= 1668/3600*1,125*1,2047 = 1668/4879,035 = 0,3418 ≈ 0,34 м2

 (16)

D = √4*0,34/3,14 = √0,6581 = 0,66 м

Требуемая высота насадки (Hн):

; (17)

н = 4/0,34 = 11,76 м

Выводы

Для очистки воздуха от паров ацетона разработана абсорбционная установка производительностью 1290 м3/ч. При требуемой поверхности массопередачи 836 м2, диаметр насадочного абсорбера 0,66 м, высота насадки (керамические кольца размером 29х25х3 мм) - 11,76 м.

Заключение

В данной работе разрабатывалась установка по очистке воздуха от паров ацетона.

В первой части работы был дан литературный обзор: были рассмотрены различные методы очистки воздуха от газообразных примесей, в том числе метод абсорбции, который и был выбран для решения поставленной задачи. Затем были рассмотрены варианты типа абсорбера и абсорбирующего вещества. Также была дана подробная информация по загрязняющему веществу - ацетону: его токсичность, пожаро- и взрывоопасность, воздействие на человека, техника безопасности при работе с ацетоном, а также обзор производств и процессов, в которых он используется.

Во второй части работы был проведён сам расчёт абсорбционной установки для очистки воздуха от паров ацетона. В результате расчёта, среди прочего, были получены значения требуемой поверхности массопередачи, диаметр насадочного абсорбера и высота насадки.

Таким образом, задачи, поставленные в начале работы, были выполнены, а именно:

был проведён анализ существующих методов очистки выбросов от газообразных примесей,

была рассчитана абсорбционная установка для очистки воздуха от паров ацетона.

Данная установка актуальна для использования на многих производствах, где происходит испарение ацетона, ведь, так как пары ацетона тяжелее воздуха, то в помещениях, где происходит его испарение, создается опасность отравления этими парами.
