Организация интернет-сети

Задание на курсовой проект

Разработать проект ЛВС. Предприятие размещается в 3-этажном здании.

План помещений одного этажа:

L1 -

V-

| | * | | || 1 * 2 | 3 | |

| | * | | |

|-*********************=====< L2

| | * | | || 4 * 5 | 6 | |

| | * | | |

C - - D - - E -

Помещения 1..6 соединены коридором ******* шириной 2 м.

Размеры: L1=C+D+E=23 м; L2=A+B=12 м; A=4 м; C=13 м; D=4 м.

Высота перекрытий между этажами: 6,57 м.

Нумерация пользователей в залах (зал = этаж - комната):

зал 11 12 13 14 15 16

## [1-7] [8-10] [11-14] [15-28] [29-33] [34-40]

зал 21 22 23 24 25 26

## [41-48] [49-52] [53-57] [58-72] [73-78] [79-86]

зал 31 32 33 34 35 36

## [87-92] [93-94] [95-97] [98-110] [111-114] [115-120]

Пользователи разделяются на 6 типов:

тип 1=[1,7,13,19,25,31,37,43,49,55,61,67,73,79,85,91,97,103,109,115]

тип 2=[2,8,14,20,26,32,38,44,50,56,62,68,74,80,86,92,98,104,110,116]

тип 3=[3,9,15,21,27,33,39,45,51,57,63,69,75,81,87,93,99,105,111,117]

тип 4=[4,10,16,22,28,34,40,46,52,58,64,70,76,82,88,94,100,106,112,118]

тип 5=[5,11,17,23,29,35,41,47,53,59,65,71,77,83,89,95,101,107,113,119]

тип 6=[6,12,18,24,30,36,42,48,54,60,66,72,78,84,90,96,102,108,114,120]

Сеть должна обеспечивать 7 сервисов:

,2,3 - файл-серверы, 4 - печать, 5 - база данных, 6 - e-mail, 7 - WEB.

Заданы параметры Q, L и C для расчета параметров среды и активного оборудования.

Параметр Qts (Mбайт):

Сервис(s)->

Тип(t) 1 2 3 4 5 6 7

1,47E+002 4,89E+001 6,35E+001 2,15E+001 7,82E-001 2,93E+000 1,66E+001

1,06E+002 7,41E+001 6,36E+001 2,54E+001 4,24E-001 5,83E+000 1,80E+001

1,30E+002 6,48E+001 6,98E+001 1,99E+001 4,99E-001 3,99E+000 1,70E+001

1,13E+002 4,64E+001 4,12E+001 3,30E+001 9,27E-001 5,15E+000 1,75E+001

1,47E+002 4,89E+001 6,35E+001 2,15E+001 7,82E-001 2,93E+000 1,66E+001

9,30E+001 6,20E+001 4,65E+001 3,10E+001 6,20E-001 6,20E+000 1,76E+001

Параметр Lts (Kбайт):

Сервис(s)->

Тип(t) 1 2 3 4 5 6 7

1700 1200 1300 300 28 6 50

1200 1600 1250 310 20 16 50

1500 1500 1350 280 22 10 50

1300 1100 900 350 30 14 50

1700 1200 1300 300 28 6 50

1100 1400 1000 340 24 18 50

Параметр Tts (сек):

Сервис(s)->

Тип(t) 1 2 3 4 5 6 7

24 60 44 56 60 7 14

28 48 40 60 90 5 14

20 44 48 52 100 9 14

30 56 52 48 70 4 14

24 60 44 56 60 7 14

26 40 56 44 110 6 14

Параметр Qts - объем информации, пользователя типа t по сервису s за смену.

Параметр Lts - объем транзакции пользователя типа t по сервису s.- среднее допустимое время реакции сети для пользователя типа t по сервису s.

Сеть должна быть подключена к уже имеющейся ЛВС, размещенной в здании, удаленном от основного здания на 532 м. Пояснительная записка к курсовому проекту должна содержать: обоснование выбора топологии сети, сред передачи, сетевой ОС; расчет трафика, состав и схему соединения активного оборудования, состав ПО; расчет стоимости оборудования и ПО; схему подключения к удаленной ЛВС и к Internet.

1. Выбор топологии сети

Предварительный выбор топологии сети.

Объединим пользователей в группы (Таблица 1):

Таблица 1.

Необходимо разработать топологию сети для связи рабочих станций пользователей u = 1-120 с семью серверами s = 1-7. Будем ориентироваться на технологию Ethernet и использовать самую распространенную топологию - иерархическая звезда (см. рис. 1).

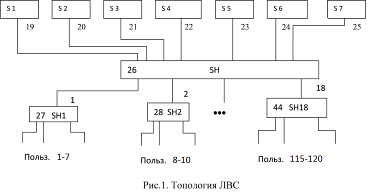

Рабочие станции группы g=1 подключим к сети с помощью устройства SH1 - коммутатора или концентратора. Аналогично для групп 2-18 используем устройства SH2 - SH18 соответственно. Устройства SH1 - SH18 (коммутаторы или концентраторы) подключим к серверам сети с помощью устройства SH (коммутатора или концентратора). Для описания схемы используется сквозная нумерация всех элементов (звеньев) сети. Линии связи устройств SH1, SH2,…, SH18 с устройством SH получили номера 1-18, соответствующие номерам групп. Линии связи устройства SH с серверами - номера 19-25.

Устройство SH - номер 26. Устройства SH1, SH2,…, SH18 получили номера 27-44.

Для рассматриваемого примера описание топологии имеет вид матрицы

|| M_Z[g, s] ||, имеющей 18 строк (по числу групп) и 7 столбцов (по числу серверов). Элемент матрицы ||M_Z[g, s] || - это перечисление звеньев (z), соединяющих группу g с сервером s. Первая строка матрицы в нашем примере

{1,27,19,26} {1,27,20,26} {1,27,21,26} {1,27,22,26} {1,27,23,26} {1,27,24,26} {1,27,25,26}

Первый элемент строки {1,27,19,26} - это перечень звеньев (z), связывающих группу g=1 с сервером s =1. Седьмой элемент строки {1,27,25,26} - это перечень звеньев (z), связывающих группу g=1 с сервером s =7.

2. Расчет параметров сети

Расчеты проведены с помощью программы NETCALC.

При расчетах пропускная способность звеньев передачи выбрана равной 100 Мбит/с, ориентируясь на стандарт Fast Ethernet.

Исходные данные программы Traffic2 набираются в текстовом формате DOS:

СТУДЕНТ: Бородинец А.Б. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОГРАММЫ NetCalc

ВАРИАНТ = 1032

Допустимое время реакции на запрос (response_time) в секундах

Интенсивность трафика между клиентами и серверами (gamma) в Мбит/с

Размер запроса (req_size) в Кбайтах

Размер пакета (Psize) в байтах7 Psize 1000

type->user

[1,7,13,19,25,31,37,43,49,55,61,67,73,79,85,91,97,103,109,115]

[2,8,14,20,26,32,38,44,50,56,62,68,74,80,86,92,98,104,110,116]

[3,9,15,21,27,33,39,45,51,57,63,69,75,81,87,93,99,105,111,117]

[4,10,16,22,28,34,40,46,52,58,64,70,76,82,88,94,100,106,112,118]

[5,11,17,23,29,35,41,47,53,59,65,71,77,83,89,95,101,107,113,119]

[6,12,18,24,30,36,42,48,54,60,66,72,78,84,90,96,102,108,114,120]>user

[1-7] [8-10] [11-14] [15-28] [29-33] [34-40]

[41-48] [49-52] [53-57] [58-72] [73-78] [79-86]

[87-92] [93-94] [95-97] [98-110] [111-114] [115-120]service->response_time

48 40 60 90 5 14

56 52 48 70 4 14

40 56 44 110 6 14

56 52 48 70 4 14

44 48 52 100 9 14

52 60 40 80 8 14service->gamma

,94E-002 2,06E-002 1,77E-002 7,06E-003 1,18E-004 1,62E-003 5,00E-003

,15E-002 1,29E-002 1,14E-002 9,16E-003 2,58E-004 1,43E-003 4,87E-003

,58E-002 1,72E-002 1,29E-002 8,61E-003 1,72E-004 1,72E-003 4,88E-003

,15E-002 1,29E-002 1,14E-002 9,16E-003 2,58E-004 1,43E-003 4,87E-003

,60E-002 1,80E-002 1,94E-002 5,54E-003 1,39E-004 1,11E-003 4,71E-003

,80E-002 1,09E-002 1,36E-002 7,60E-003 2,72E-004 9,50E-004 4,62E-003service->req_size

,20E+003 1,60E+003 1,25E+003 3,10E+002 2,00E+001 1,60E+001 5,00E+001

,30E+003 1,10E+003 9,00E+002 3,50E+002 3,00E+001 1,40E+001 5,00E+001

,10E+003 1,40E+003 1,00E+003 3,40E+002 2,40E+001 1,80E+001 5,00E+001

,30E+003 1,10E+003 9,00E+002 3,50E+002 3,00E+001 1,40E+001 5,00E+001

,50E+003 1,50E+003 1,35E+003 2,80E+002 2,20E+001 1,00E+001 5,00E+001

,60E+003 1,00E+003 1,10E+003 3,30E+002 3,20E+001 8,00E+000 5,00E+001service->req_var

,5 0,5 0,5 0,5 0,5 0,5 0,5

,5 0,5 0,5 0,5 0,5 0,5 0,5

,5 0,5 0,5 0,5 0,5 0,5 0,5

,5 0,5 0,5 0,5 0,5 0,5 0,5

,5 0,5 0,5 0,5 0,5 0,5 0,5

,5 0,5 0,5 0,5 0,5 0,5 0,5service->link

[1,27,19,26] [1,27,20,26] [1,27,21,26] [1,27,22,26] [1,27,23,26] [1,27,24,26] [1,27,25,26]

[2,28,19,26] [2,28,20,26] [2,28,21,26] [2,28,22,26] [2,28,23,26] [2,28,24,26] [2,28,25,26]

[3,29,19,26] [3,29,20,26] [3,29,21,26] [3,29,22,26] [3,29,23,26] [3,29,24,26] [3,29,25,26]

[4,30,19,26] [4,30,20,26] [4,30,21,26] [4,30,22,26] [4,30,23,26] [4,30,24,26] [4,30,25,26]

[5,31,19,26] [5,31,20,26] [5,31,21,26] [5,31,22,26] [5,31,23,26] [5,31,24,26] [5,31,25,26]

[6,32,19,26] [6,32,20,26] [6,32,21,26] [6,32,22,26] [6,32,23,26] [6,32,24,26] [6,32,25,26]

[7,33,19,26] [7,33,20,26] [7,33,21,26] [7,33,22,26] [7,33,23,26] [7,33,24,26] [7,33,25,26]

[8,34,19,26] [8,34,20,26] [8,34,21,26] [8,34,22,26] [8,34,23,26] [8,34,24,26] [8,34,25,26]

[9,35,19,26] [9,35,20,26] [9,35,21,26] [9,35,22,26] [9,35,23,26] [9,35,24,26] [9,35,25,26]

[10,36,19,26] [10,36,20,26] [10,36,21,26] [10,36,22,26] [10,36,23,26] [10,36,24,26] [10,36,25,26]

[11,37,19,26] [11,37,20,26] [11,37,21,26] [11,37,22,26] [11,37,23,26] [11,37,24,26] [11,37,25,26]

[12,38,19,26] [12,38,20,26] [12,38,21,26] [12,38,22,26] [12,38,23,26] [12,38,24,26] [12,38,25,26]

[13,39,19,26] [13,39,20,26] [13,39,21,26] [13,39,22,26] [13,39,23,26] [13,39,24,26] [13,39,25,26]

[14,40,19,26] [14,40,20,26] [14,40,21,26] [14,40,22,26] [14,40,23,26] [14,40,24,26] [14,40,25,26]

[15,41,19,26] [15,41,20,26] [15,41,21,26] [15,41,22,26] [15,41,23,26] [15,41,24,26] [15,41,25,26]

[16,42,19,26] [16,42,20,26] [16,42,21,26] [16,42,22,26] [16,42,23,26] [16,42,24,26] [16,42,25,26]

[17,43,19,26] [17,43,20,26] [17,43,21,26] [17,43,22,26] [17,43,23,26] [17,43,24,26] [17,43,25,26]

[18,44,19,26] [18,44,20,26] [18,44,21,26] [18,44,22,26] [18,44,23,26] [18,44,24,26] [18,44,25,26]>k_proto

,5 1,5 1,5 1,5 1,5 1,5 1,5, Nuser, Nservice, Ngroup = 44 120 7 18RO= 0,5MUlink= 100,0>mu

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0 100,0

,0 100,0 100,0 100,0>delay

,0E+00 0,0E+00 0,0E+00 0,0E+00 0,0E+00

,0E+00 0,0E+00 0,0E+00 0,0E+00 0,0E+00

,0E+00 0,0E+00 0,0E+00 0,0E+00 0,0E+00

,0E+00 0,0E+00 0,0E+00 0,0E+00 0,0E+00

,0E+00 0,0E+00 0,0E+00 0,0E+00 0,0E+00

,0E+00 0,0E+00 0,0E+00 0,0E+00 0,0E+00

,0E+00 0,0E+00 0,0E+00 0,0E+00 0,0E+00

,0E+00 0,0E+00 0,0E+00 0,0E+00>server_mu

7,7E+00 3,7E+00 3,5E+00 1,9E+00 4,9E-02

,3E-01 1,2E+00

end>client_mu

,6E-01 1,4E-01 1,4E-01 1,4E-01 1,7E-01

,5E-01.

Результаты первых вычислений:

РЕЗУЛЬТАТЫ РАСЧЕТА:-> коэффициент загрузки звена передачи

: 0,01 0,00 0,00 0,02 0,01

: 0,01 0,01 0,00 0,01 0,02

: 0,01 0,01 0,01 0,00 0,00

: 0,01 0,00 0,01 0,06 0,03

: 0,03 0,01 0,00 0,00 0,01

: 0,14 0,01 0,00 0,00 0,02

: 0,01 0,01 0,01 0,00 0,01

: 0,02 0,01 0,01 0,01 0,00

: 0,00 0,01 0,00 0,01-> коэффициент загрузки сервера

: 0,50 0,50 0,49 0,50 0,50

: 0,50 0,48-> коэффициент загрузки рабочей станции

: 0,51 0,51 0,51 0,51 0,50

: 0,51

Наибольшее время реакции в% для серверов: 405%

Сервер Группа Тип пользователя Время реакции

10 6 405,00%

10 3 218,00%

10 1 172,40%

10 6 52,37%

10 2 18,42%

10 2 40,48%

10 2 25,94%

ВНИМАНИЕ! Наибольшее время реакции должно быть мньше 100%!

Если наибольшее время реакции больше 100%, надо увеличить параметры service->server_mu и type->client_mu!

Контроль: 841 218 883

По данным предварительного расчёта видно, что Наибольшее время реакции в% для серверов равно 405%. Необходимо увеличить время реакции пользователей.>server_mu

,7E+00 3,7E+00 3,5E+00 1,9E+00 4,9E-02

3,3E-01 1,2E+00>client_mu

1,6E+00 1,4E+00 1,4E+00 1,4E+00 1,7E+00

,5E+00

РЕЗУЛЬТАТЫ РАСЧЕТА:-> коэффициент загрузки звена передачи

: 0,01 0,00 0,00 0,02 0,01

: 0,01 0,01 0,00 0,01 0,02

: 0,01 0,01 0,01 0,00 0,00

: 0,01 0,00 0,01 0,06 0,03

: 0,03 0,01 0,00 0,00 0,01

: 0,14 0,01 0,00 0,00 0,02

: 0,01 0,01 0,01 0,00 0,01

: 0,02 0,01 0,01 0,01 0,00

: 0,00 0,01 0,00 0,01-> коэффициент загрузки сервера

: 0,50 0,50 0,49 0,50 0,50

: 0,50 0,48-> коэффициент загрузки рабочей станции

: 0,05 0,05 0,05 0,05 0,05

: 0,05

Наибольшее время реакции в% для серверов: 56%

Сервер Группа Тип пользователя Время реакции

10 6 55,95%

10 3 38,01%

10 1 31,81%

10 6 12,77%

10 2 16,22%

10 2 22,48%

         10 4 7,58%

3. Выбор оборудования передачи данных

При анализе матрицы коэффициентов загрузки оборудования передачи данных можно сделать вывод, что пропускной способности оборудования, ориентировочно принятой при расчетах равной 100 Мбит/с, хватает с большим запасом. Оставим данное значение без изменений. Это обеспечит стабильную работу сети и запас по производительности на будущее (для подключения дополнительных рабочих станций и для возможного увеличения объема обмена информации между пользователями и серверами).

Рассчитаем интенсивности потока данных между рабочими станциями каждой группы и серверами (Таблица 2…3):

Таблица 2.

Таблица 3.

Данные расчетов еще раз подтверждают, что выбранная пропускная способность в 100 Мбит/с обеспечивает большой запас. Вполне хватило бы оборудования с пропускной способностью в 10 Мбит/с, но на сегодняшний день в покупке такого оборудования нет смысла, т.к. оно снято с производства, а существующие решения поддерживают скорости передачи 10/100/1000 Мбит/с.

Для объединения рабочих станций в сеть мною выбрано оборудование фирмы D-Link ввиду большого разнообразия моделей и приемлемой цены:

Всё сетевое оборудование выполнено в корпусах для установки в стойку 19». 16-и портовые коммутаторы с помощью настенных кронштейнов крепятся к стенам в кабинетах в вертикальном положении. Свободные порты коммутаторов можно использовать для дальнейшего расширения и увеличения числа рабочих мест.

В качестве линий выберем витую пару категории 5 на 100 Мб/с. При расчёте длины кабеля будем руководствоваться тем, что серверы и корневой коммутатор будут располагаться в на втором этаже в кабинете №2-2. Данное расположение наиболее близко к центру здания, что позволит проводить линии наименее короткими отрезками и упростит монтаж кабельной сети.

Для звена 26 r=0,14. Поскольку это центральный узел возьмем коммутатор с производительностью 100Мбит/с.

Так как нам необходимо подключить к нему 18 линий от коммутаторов рабочих групп, а также 7 серверов. Решить задачи поставленные в курсовом проекте по подключению к удалённому зданию и выходу в интернет выберем настраиваемый коммутатор DES-1210-52 с 48 разъемами RJ-45, дополнительно на нём имеется 2 порта 10/100/1000Base-T и 2 комбо-порта 10/100/1000Base-T /SFP[4]. Характеристики данного устройства приведены ниже.

Характеристики DES-1210-52:

Размер

·        Металлический корпус, 19’’

Интерфейсы

·        48 портов 10/100Base-TX

·        2 порта 10/100/1000Base-T

·        2 комбо-порта 10/100/1000Base-T /SFP

Порты

·        IEEE 802.3 10BASE-T Ethernet (медный кабель на основе витой пары)

·        IEEE 802.3u 100BASE-TX Fast Ethernet (медный кабель на основе витой пары)

·        IEEE 802.3ab 1000BASE-T Gigabit Ethernet (медный кабель на основе витой пары)

·        IEEE 802.3z Gigabit Ethernet (оптоволоконный кабель)

·        Автосогласование ANSI/IEEE 802.3

·        Управление потоком IEEE 802.3x

Для подключения рабочих станций, с учётом того, что в некоторых кабинетах число пользователей достигает 15-и остановим свой выбор на коммутаторе DES-1016A, данная модель не сильно превышает стоимость многих 8-и портовых аналогов в корпусах для настольного исполнения. Свободные порты можно использовать для дальнейшего расширения сети и подключения многофункциональных устройств для рабочих групп с сетевым интерфейсом. Характеристики данного устройства приведены ниже[4].

Общие характеристики DES-1016A:

·        Тип устройства   коммутатор (switch)

·        Возможность установки в стойку  есть

LAN

·        Количество портов коммутатора  16 x Ethernet 10/100 Мбит/сек

·        Внутренняя пропускная способность     3.2 Гбит/сек

·        Размер таблицы MAC адресов      8192

·        Дополнительно

·        Поддержка стандартов         Auto MDI/MDIX

·        Размеры (ШxВxГ)       280 x 44 x 126 мм

Примем во внимание, то, что в здании не предусмотрена серверная комната, разумно будет приобрести серверный шкаф. Мною выбрано решение от компании APC для развертывания ИТ-оборудования в неспециализированных пространствах - NetShelter CX 38U. Предназначается для установки в малых офисах, офисах филиалов и любых других неспециализированных местах размещения ИТ-оборудования. Данный серверный шкаф уже оснащён системами активной вентиляции, распределения электропитания и шумоподавления[8].

Все коммутаторы и серверы необходимо подключить к корневому коммутатору, расположенному на 2 этаже. Кабель с 1 и 3 этажей проводится по межэтажному кабель-каналу.

В качестве линий выберем витую пару UTP категории 5 на 100 Мбит/с.

У нас 120 рабочих станций. 1 этаж: 152 м (комн. 1-1, 1-2,1-3) + 70 м (1-4, 1-5, 1-6) +80 м (коридор)=302 м. 2 этаж: 180 м (комн. 2-1, 2-2,2-3) + 90 м (2-4, 2-5, 2-6) +60 м (коридор)=330 м. 3 этаж: 130 м (комн. 3-1, 3-2,2-3) + 50 м (3-4,3-5, 3-6) +80 м (коридор)=260 м. Всего нам потребуется 302+330+260=910 м. Длину линий от серверов к коммутатору считаем пренебрежимо малой (если серверы рядом с коммутатором).

Полный перечень и стоимость сетевого оборудования и оборудования для монтажа приведён в таблице 10 раздела 8.

. Выбор оборудования серверов и клиентских машин

Расчетные значения производительности серверов и рабочих станций:

service->server_mu

,7E+00 3,7E+00 3,5E+00 1,9E+00 4,9E-02

3,3E-01 1,2E+00

Производительность процессора рабочей станции или сервера m_П (бит/с) определяется формулой

/m_П = K_Р / (8´V_П),                             (1)

где V_П - производительность процессора (оп/с), K_Р - коэффициент расширения (оп/байт, причем K_Р=200-500 для учетных задач, K_Р=1000-5000 для задач планирования, K_Р=10000-20000 для задач прогнозирования).

Производительность НМД рабочей станции или сервера m_Д.К (бит/с) определяется формулой

/m_Д= 1 / (8´V_Д) + t_Д / (n´8´q),                   (2)

       Производительность рабочей станции или сервера m определяется формулой

/m = 1/m_П +(1 - K_С)/m_Д,                               (3)

где K_С - коэффициент совмещения работы процессора и НМД.

Произведем расчеты для серверов.

Для расчета возьмем средние значения для жесткого диска HDD 1 Tb SATA-II 300 Western Digital RE4 < WD1003FBYX> 3.5» 7200rpm 64Mb: [5]

V_D= 300*10⁶ байт/с.

t_D= 0,0042 c.

q= 512 байт

p = 0,05

,                                             (4)

где KР - коэффициент расширения [оп/байт], v - производительность процессора сервера [оп/с].

Результаты коэффициента KР взяты из справочной литературы. KР =200-500 для учетных задач, KР=1000-5000 для задач планирования, KР=10000-20000 для задач прогнозирования.

Выберем коэффициенты KР для серверов:, s2, s3=500 т.к. сервер используется для хранения данных;=300 т.к. это сервер печати;=2000 т.к. сервер используется для баз данных;=500, это почтовый сервер;=1000, поскольку это WEB-сервер.

Произведем расчеты для серверов и рабочих станций. Сведем полученные данные в таблицы 6 и 7 соответственно.

Таблица 4.

>client_mu

,6E+00 1,4E+00 1,4E+00 1,4E+00 1,7E+00

1,5E+00

Таблица 5.

На основании расчета производительности серверов можно принимать решение об установке в качестве серверных машин практически любой выпускаемый на сегодняшний день персональный компьютер под управлением практически любой сетевой ОС, т.к. на данный момент производительность современных процессоров измеряется в Gop/s, а расчёты показывают о достаточности в несколько сот Mop/s.

Учитывая скорость развития ресурсоемких приложений, увеличение количества и качества решаемых задач, а также увеличения объемов хранимой и обрабатываемой информации, имеет смысл подумать о перспективе расширения и модернизации и выбирать аппаратное обеспечение сообразно поставленным задачам, с не менее, чем 50% запасом.

В качестве серверных компьютеров и рабочих станций могут выступать брендовые машины хорошо зарекомендовавших себя производителей, с развитой системой гарантийного, постгарантийного и сервисного обслуживания. Я остановил свой выбор на решениях компании Depo.

Пример подбора компьютерного оборудования для ЛВС приведен в Таблице 8.

Таблица 8 [3,11].

В качестве операционной системы на серверах будет использоваться SUSE Linux Enterprise Server 11. Система обеспечивает высочайшую надежность, производительность и функциональность. Является бесплатной. При необходимости можно оформить подписку для получения технической поддержки и обновления до версии 12.

На рабочих станциях будем использовать новый дистрибутив от Linux - openSUSE 12.3. Данная ОС в полной мере отвечает общей тенденции: свободное ПО становится простым и понятным обычному пользователю[12].

5. Подключение к действующей сети на расстоянии 532 метра

На сегодняшний день соединение может быть выполнено также несколькими способами: посредством прокладки оптоволокна, по беспроводным каналам, посредством ADSL-соединения. На сегодняшний день целесообразно использовать при объединении локальных сетей в разных зданиях волоконно-оптические линии связи (ВОЛС). Они являются наиболее совершенной средой передачи данных. Пропускные способности оптических каналов на порядки выше, чем у информационных линий на основе медного кабеля. Кроме того, оптоволокно невосприимчиво к электромагнитным полям, что снимает некоторые типичные проблемы медных систем связи. Оптические сети способны передавать сигнал на большие расстояния с меньшими потерями. Несмотря на то, что эта технология все еще остается дорогостоящей, цены на оптические компоненты постоянно падают, в то время как возможности медных линий приближаются к своим предельным значениям и требуются все больших затрат на дальнейшее развитие этого направления.

Прокладка кабеля может быть осуществлена в колодцах и туннелях между зданиями (если система колодцев не является собственностью данного предприятия - нужно заключить договор аренды с собственником этой кабельной канализации (например, с соответствующей городской службой связи)). Если таковых не имеется, то возможна прокладка в земле (в этом случае кабель укладывается в песчаную подушку, чтобы исключить его повреждение от перепада температур). Также есть вариант проложить трассы «по воздуху» с использованием столбов. Тогда для подвеса может быть использован трос либо используемый кабель должен быть самонесущим.

Для соединения локальных сетей на таком расстоянии (532 м - по заданию) необходимо использовать моногомодовый кабель и стандарт Ethernet 100BASE-FX. Тогда максимальная длинна линии связи может достигать 2000 м. Для объединения локальных сетей будет использован один из SFP-портов корневого коммутатора.

. Соединение с сетью Интернет

Способы подключения к сети Internet зависят от разнообразия услуг, предоставляемых провайдером (провайдерами), который осуществляет свою деятельность на территории присутствия данного предприятия. Это может быть беспроводное подключение, выделенный канал, подключение через каналы телефонной связи, подключение по спутниковым каналам или xDSL-технологии. Наиболее подходящий способ для нас это организация физической линии до нашего корневого коммутатора. Для подключения нашей инфраструктуры к сети Internrt по технологии Metro Ethernet, необходимо приобрести маршрутизатор (роутер), например Mikrotik RouterBOARD 750 стоимостью 1799 руб. [3,10]. Тарифные планы по подключению юридических лиц от компании ООО «Мультисервисные сети» г. Мурманска приведены в таблице 9 [7].

Таблица 9.

7. Расчёт стоимости оборудования

Таблица 10 [3,6,10].

Вывод

топология сеть интернет клиентский

В результате выполнения настоящего курсового проекта была спроектирована компьютерная сеть трехэтажного предприятия, удовлетворяющая заданию, а также были закреплены основные знания, полученные в ходе выполнения дисциплины «Сети ЭВМ и телекоммуникации».

Курсовая работа была направлена на углубление теоретических знаний и получение практических навыков по разработке модели локальной сети предприятия, а также на формирование умений пользоваться справочной и нормативной документацией.

Полученные знания могут быть использованы в дальнейшем для разработки проектов проектирования локальной сети сетевой инфраструктуры, позволяющих обеспечить расширяемость и масштабируемость, а также логическое структурирование сети и различные дополнительные сервисы, удовлетворяющие современным стандартам сетей.

Список использованной литературы

1.   «Сети ЭВМ и телекоммуникации» Учебно-методический комплекс, Санкт-Петербург, СЗТУ, 2009 г.

2.      В.Г. Олифер, «Компьютерные сети. Принципы, технология, протоколы», СПб.: Питер, 2010 г.

.        http://tcs.ru/

.        http://www.dlink.ru

.        http://www.wdc.com/ru/

.        http://sfpmodule.ru/

.        http://www.mmsn.ru/

.        http://www.apc.com

.        http://www.lanset.ru

.        http://www.mikrotik.com/

.        http://www.depo.ru/

.        http://ru.opensuse.org
