Модернизация компьютерной аудитории

Министерство образования и науки Российской федерации

Государственное образовательное учреждение среднего профессионального образования

Пермский национальный исследовательский политехнический университет

Лысьвенский филиал

Факультет: Среднего профессионального образования

Специальность: 230101«Вычислительные машины, комплексы, системы и сети»

Отчет

о практике по профилю специальности

в БСШ №2 «Березовская средняя школа №2»

с 26.11.2012г по 30.12.2012г.

Выполнил студент гр. ВТ-10-1

Елисеев Иван Сергеевич

Лысьва, 2012 г

Содержание

Введение

. Описание аппаратного обеспечения компьютерной аудитории

.1 Описание персонального компьютера у преподавателя

.2 Описание ученических персональных компьютеров

1.3 Периферийное оборудование в компьютерной аудитории

2. Описание программного обеспечения компьютерной аудитории

.1 Установка программного обеспечения

.2 Описание системного программного обеспечения

.3 Описание прикладного программного обеспечения

. Описание сетевого оборудования компьютерной аудитории

.1 Описание Сервера в компьютерной аудитории

.2 Описание топологии сети в компьютерной аудитории

.3 Преимущества и недостатки топологии

Заключение

Введение

Компьютерная аудитория - это большая, специально оборудованная компьютерами, комната для занятий информатики или других дисциплин в учебных заведениях. В аудитории имеется доска для записей и экран с проектором для показа видеоинформации и презентаций. В настоящее время компьютерные аудитории имеются в каждом учебном заведении и в любом общественно-политическом центре.

Основным оборудованием учебного кабинета информационных технологий является компьютерное оборудование, которое может быть представлено как в стационарном исполнении, так и в виде переносных компьютеров. Компьютерное оборудование может использовать различные операционные системы (в том числе семейств Windows, Mac OS, Linux). Возможна также реализация компьютерного класса с использованием сервера и клиента. Все компьютеры должны быть объединены в единую сеть с выходом в Интернет. Возможно использование участков беспроводной сети. Для управления доступом к ресурсам Интернет и оптимизации трафика должны быть использованы специальные программные средства.

Программное и аппаратное обеспечение в компьютере работают в неразрывной связи и в непрерывном взаимодействии. Нельзя забывать, что между ними существует диалектическая связь и раздельное их рассмотрение является по меньшей мере условным.

1. Описание аппаратного обеспечения компьютерной аудитории

К аппаратному обеспечению относятся устройства, образующую конфигурацию компьютера. Различают внутренние и внешние устройства. Согласование между отдельными узлами и блоками выполняется с помощью аппаратно-логических устройств, называемых аппаратными интерфейсами. Стандарты на аппаратные интерфейсы называют протоколами. Протокол - это совокупность технических условий, которые должны быть обеспечены разработчиками устройств.

Персональный компьютер - универсальная техническая система, конфигурацию которой можно изменять по мере необходимости. Тем ни менее существует понятие базовой конфигурации. В настоящее время базовая конфигурация состоит из 4 составляющих:

1       системный блок;

2       монитор;

         клавиатура;

         мышь.

Системный блок представляет собой основной узел компьютера, внутри которого установлены наиболее важные компоненты. Устройства, находящиеся внутри системного блока, называются внутренними, а устройства, подключаемые к нему снаружи, внешними или периферийными. Внешними являются большинство устройств ввода-вывода и некоторые устройства, предназначенные для длительного хранения данных.

Внутренними устройствами являются:

1  материнская плата;

2       жесткий диск;

         дисковод гибких дисков;

         дисковод компакт-дисков;

         видеокарта.

1.1
Описание персонального компьютера у преподавателя

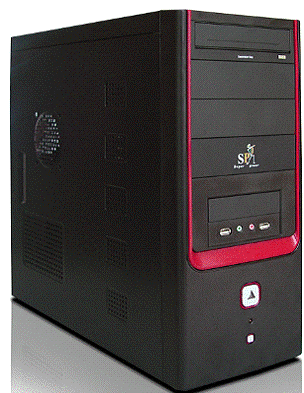

Системный блок SuperPower SP 6220 показан на рис. 1.

Рисунок 1 - Системный блок

Характеристика системного блока:

         Материнская плата Gigabyte GA-A75;

         Жесткий диск 160 гигабайт

3       CD,DVD дисковод

         Видеокарта AsusENGT520 SL/DI/512MD3;

5       Звуковая карта XONAR DS ASUS Xonar DS;

6       Сетевая карта D-Link DGE;

7       ОЗУ - 1гб;

         Процессор 2,81 гг amd sempron.

Монитор acer AL1916As показан на рис. 2.

Рисунок 2 - Монитор

Клавиатура Mitsumi KSX-3/KFK-EA4XT Classic White PS/2 показана на рис. 3.

Рисунок 3 - Клавиатура

Мышь a4tech показана на рис. 4.

Рисунок 4 - Мышь

.2
Описание ученических персональных компьютеров

Системный блок для учеников пк aquarius pro df 170 показан на рис. 5.

Рисунок 5 - Системный блок

Характеристика системного блока:

         ОЗУ 192мб;

         Видеокарта radeon 128 мб;

         Материнская плата intel;

         Сетевая карта Сетевая карта D-Link DGE.

Жидкокристаллический монитор samsung syncmaster 1793df показан на рис. 6.

Рисунок 6 - Монитор

Клавиатура Mitsumi KSX-3/KFK-EA4XT Classic White PS/2 показана на рис.7.

Рисунок 7 - Клавиатура

Мышь a4tech показана на рис.8.

Рисунок 8 - Мышь

.3      Периферийное оборудование в компьютерной аудитории

Акустическая система genius показана на рис. 9.

Рисунок 9 - Акустическая система

Проектор EPSON модель EMP x5 показан на рис. 10.

Рисунок 10- Проектор

Сворачивающийся экран для проектора project показан на рис. 11.

Рисунок 11 - Экран для проектора

Принтер XEROX DOCUPRINT p8ex показан на рис.12.

Рисунок 12 - Принтер

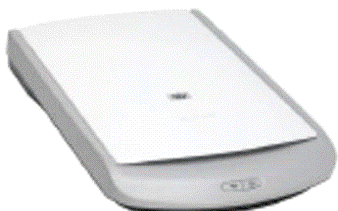

Сканер HP ScanJet показан на рис. 13.

Рисунок 13 - Сканер

персональный компьютер сетевой

2. Описание программного обеспечения компьютерной аудитории

Программное обеспечение (ПО) - это совокупность всех программ и подготовленных определенным образом данных, обеспечивающих использование компьютера в интересах его пользователя. Программа - это последовательность инструкций, предназначенных для выполнения вычислительной машиной каких-либо операций над данными (документами, числами, рисунками и т.д.). И программы, и данные для обработки хранятся в компьютере в двоичной форме (т.е. "в виде ноликов и единичек"). Одна программа (или ее самостоятельная, законченная часть) и один набор данных хранятся в отдельном файле. Файл - это единица хранения данных в компьютере.

В основе работы любого компьютера лежит программный принцип управления, который означает, что в любой момент компьютер выполняет действия по какой-либо программе (или программам). После завершения выполнения одной программы загружается другая программа и т.д. Поэтому ПО является неотъемлемой частью компьютерной системы. Программное обеспечение работает между пользователем и аппаратурой. Можно считать, что программное обеспечение предназначено для управления аппаратными средствами, является их логическим продолжением. Но, с другой стороны, аппаратные средства изначально создавались для реализации программ. Для работы компьютера и выполнения заданий пользователя одинаково важны как программные, так и аппаратные средства.

По назначению и использованию программное обеспечение обычно разделяют на три класса:

1  Системное программное обеспечение (system software).

2       Прикладное программное обеспечение (application software).

         Инструментальное программное обеспечение.

2.1 Установка программного обеспечения

Все программы, включая операционную систему, записываются для хранения и использования в файлы жесткого диска конкретного компьютера. Источником для записи являются установочные диски, поставляемые производителями программного обеспечения или аппаратуры (если это драйверы устройств). Процедура записи называется установкой программ и производится (автоматически) под управлением специальной программы-установщика, которая работает под контролем пользователя. Файлы, запускающие программы установки обычно называются Install или Setup. Только после корректной установки программами можно будет пользоваться. В процессе установки учитывается аппаратная конфигурация компьютера.

Процедура установки проводится на новом компьютере, а также при восстановительном ремонте системы, например, после поражения компьютера вирусом или после серьезного изменения аппаратной конфигурации. В процессе установки могут возникнуть вопросы, на которые начинающий пользователь не сможет корректно ответить, поэтому эту процедуру лучше доверять опытным пользователям.

.2 Описание системного программного обеспечения

Системное программное обеспечение - это комплекс программ, которые обеспечивают управление компонентами компьютерной системы <#"656013.files/image014.gif">

Рисунок 14 - Windows XP

Microsoft® Windows® XP Professional Service Pack 3 - клиентская многозадачная и многопользовательская операционная система со встроенной поддержкой одноранговых и клиент-серверных сетей и стека протоколов TCP/IP и IPX/SPX. Она позволяет обеспечить взаимодействие с сетями Novell, UNIX и AppleTalk. В состав Microsoft® Windows® XP Professional Service Pack 3 включен сервер IIS (Internet Information Sever v.6.0), предоставляющий платформу для размещения веб-узлов в сетях интранет.

Платформа Microsoft® Windows® XP Professional Service Pack 3 предоставляет широкие возможности по управлению используемыми аппаратными и вычислительными ресурсами, такими как процессорное время, память, устройства ввода-вывода и т.д.

Microsoft® Windows® XP Professional Service Pack 3 обеспечивает интуитивно понятный пользовательский интерфейс, расширенное управление электропитанием и поддержку технологии UPnP (Universal Plug and Play), позволяющей устранить ручное конфигурирование и обеспечить автоматическое обнаружение разных устройств. Объект оценки характеризуется как управляемая, надежная и безопасная система, что достигается за счет использования файловой системы NTFS, средств управления приложениями и расширенных возможностей обеспечения безопасности, таких как встроенный брандмауэр, управляемый доступ к сети, технологии определения безопасности подключаемых в сеть систем (NAP), единый вход в систему, безопасное хранение реквизитов пользователя.

.3 Описание прикладного программного обеспечения

Прикладным называется ПО, предназначенное для решения определенной целевой задачи из проблемной области. Часто такие программы называют приложениями. Спектр проблемных областей в настоящее время весьма широк.  Из всего разнообразия прикладного ПО выделяют группу наиболее распространенных программ (типовые пакеты и программы), которые можно использовать во многих областях человеческой деятельности.  К типовому прикладному ПО относят следующие программы:

         текстовые процессоры;

табличные процессоры;

системы иллюстративной и деловой графики;

4       системы управления базами данных;

5       экспертные системы;

6       программы математических расчетов, моделирования и анализа экспериментальных данных.

Предлагаемые на рынке ПО приложения, в общем случае, могут быть выполнены как отдельные программы либо как интегрированные системы. Интегрированными системами обычно являются экспертные системы, программы математических расчетов, моделирования и анализа экспериментальных данных, а также офисные системы. Примером мощной и широко распространенной интегрированной системы является офисная система Microsoft Office.

Microsoft Office 2007 - популярный офисный пакет от Microsoft. Microsoft Office 2007 содержит приложения, предназначенные для обработки и предоставления в наглядном виде различной информации. В Microsoft Office 2007 входят: Word, Excel, PowerPoint, Outlook, Communicator, Publisher, InfoPath, Groove, OneNote и другие компоненты. С помощью программ пакета Microsoft Office 2007 люди, разделенные работой в разных организациях и местом проживания, могут эффективно сотрудничать, обмениваться информацией и разрабатывать совместные проекты.- самый известный и популярный текстовый редактор. Служит для создания, редактирования и печати текстовых документов любой сложности. Следующее по популярности приложение - электронные таблицы Microsoft Office Excel. С помощью этого процессора обеспечивается создание различные электронных таблиц для вычисления, есть возможность работы с различными формулами, инструментами и функциями.

3. Описание сетевого оборудования компьютерной аудитории

Все сетевое оборудование существует благодаря сети, которая для подключения и поддержания работы использует необходимый набор инструментов, как кабель по которому и осуществляется передача данных, маршрутизаторы, свитчи, серверы и многое другое. Так что сеть можно сформулировать как совокупность устройств необходимых для поддержания работы и передачи информации на расстоянии. Все сетевое оборудование можно разделить на две группы, первая это активные устройства как к примеру маршрутизатор и свитч, второй же тип будет пассивным, здесь участвуют такие элементы как репитер, хаб, сетевой кабель и другие. Сама же процедура передачи информации тоже подразделяется на электрический сигнал, как правило по CAT5 кабелю или витой паре, световой сигнал передающийся по оптоволоконному кабелю, и электромагнитный или радио сигналы.

Сети бывают информационными, на сегодняшний день самый распространенный вид сети, вычислительная сеть, обычно используется в деловой среде, и комбинированный вид информационной и вычислительной. Главным направлением таких сетей служат задачи которые необходимо осуществлять, к примеру для хранения данных, для управления процессом, домашняя сеть, SOHO сеть и конечно же публичная сеть. Теперь перейдем к устройствам которые используются в сетях, начать пожалуй можно с самой главной логической единицы - роутера или маршрутизатора.

Модем zyxel - p600 series для выхода в интернет показан на рис. 15.

Рисунок 15 - модем

Входы для подключения модема показаны на рис.16

Рисунок 16 - входы для подключения

Настройка модема для подключения к Интернету и интерактивному телевидению с помощью программы ZyXEL NetFriend (Сетевой Друг) - дело нескольких минут даже для неподготовленного пользователя. Для настройки необходимо лишь выбрать из предложенного списка своего провайдера и тарифный план из списка. Все остальное NetFriend сделает самостоятельно в соответствии с требованиями провайдера.

Несмотря на то что напрямую к P-660RU EE можно подключить два устройства, наличие в нем маршрутизатора и механизма трансляции сетевых адресов дает вам возможность при необходимости расширить количество подключаемых устройств и позволить им одновременно пользоваться Интернетом и общаться между собой.модем P660RU2 имеет самый прогрессивный механизм трансляции сетевых адресов Full Cone NAT, а программный шлюз для приложений интернет-телефонии, использующих протокол SIP, обеспечивает простую установку IP-телефона в домашней сети и его качественную работу.

3.1 Описание Сервера в компьютерной аудитории

Сервер HP Compaq ProLiant ML310 T01 показан на рис. 16.

Рисунок 16 - Сервер

Таблица 1 - характеристика сервера

Двухъядерный процессор Intel® Xeon® 3060 (2,4 ГГц, 65 Ватт, шина FSB 1066, 4 Мб кэш-памяти второго уровня); Двухъядерный процессор Intel® Xeon® 3040 (1,86 ГГц, 65 Ватт, шина FSB 1066, 2 х 1 Мб кэш-памяти второго уровня).

Кэш-память

Встроенная кэш-память второго уровня с ECC объемом 2 или 4 Мб (серия Intel Xeon® 3000); Встроенная кэш-память второго уровня с ECC объемом 2 х 2 Мб (серия Pentium® D 900).

Чипсет

Набор микросхем Intel® 3000

Тип памяти

PC2-5300 небуферизованная DDR2 SDRAM (667 МГц)

Слоты для памяти

4 слота

Максимальная память

8 Гб

Обновление памяти

Максимум: 8 Гб

.2 Описание топологии сети в компьютерной аудитории

Все компьютеры подключены через один компьютер значит они связаны по топологии «звезда».

Топология «звезда» показа на рис. 17.

Рисунок 17 - топология «звезда»

В сетях, использующих топологию "звезда", сетевой носитель соединяет центральный концентратор с каждым устройством, подключенным к сети. Физический вид топологии "звезда" напоминает радиальные спицы, исходящие из центра колеса. В этой топологии используется управление из центральной точки, а связь между устройствами, подключенными к сети, осуществляется посредством двухточечных линий между каждым устройством и центральным каналом или концентратором. Весь сетевой трафик в звездообразной топологии проходит через концентратор. Вначале данные посылаются концентратору, а затем концентратор переправляет их устройству в соответствии с адресом, содержащимся в данных. В сетях с топологией "звезда" концентратор может быть активным или пассивным. Активный концентратор не только соединяет участки среды передачи, но и регенерирует сигнал, т.е. работает как многопортовый повторитель. Благодаря выполнению регенерации сигналов, активный концентратор позволяет данным перемещаться на более значительные расстояния. В отличие от активного концентратора, пассивный концентратор только соединяет участки сетевой среды передачи данных.

.3 Преимущества и недостатки топологии

Большинство проектировщиков сетей считают топологию "звезда" самой простой с точки зрения проектирования и установки. Это объясняется тем, что сетевая среда выходит непосредственно из концентратора и прокладывается к месту установки рабочей станции. Другим достоинством этой топологии является простота обслуживания: единственной областью концентрации является центр сети. Также топология "звезда" позволяет легко диагностировать проблемы и изменять схему прокладки. Кроме того, к сети, использующей топологию "звезда", легко добавлять рабочие станции. Если один из участков сетевой среды передачи данных обрывается или закорачивается, то теряет связь только устройство, подключенное к этой точке. Остальная часть сети будет функционировать нормально. Короче говоря, топология "звезда" считается наиболее надежной. В некотором смысле достоинства топологии "звезда" могут считаться и ее недостатками. Например, наличие отдельного отрезка кабеля для каждого устройства позволяет легко диагностировать отказы, однако, это же приводит и к увеличению количества отрезков. В результате повышается стоимость установки сети с топологией "звезда". Другой пример: концентратор может упростить обслуживание, поскольку все данные проходят через эту центральную точку; однако, если концентратор выходит из строя, то перестает работать вся сеть.

Заключение

По завершению производственной практики я ознакомился с учебной компьютерной аудиторией. Проходя практику в МБОУ СОШ №2, я приобрёл навыки работы с программным и аппаратным обеспечением в компьютерной аудитории. Также изучил сетевое оборудование, принципы работы сети настройка сети. Ознакомился с топологией сети в компьютерной аудитории.
