Проект формы и размеров поперечного сечения штрека
Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
Национальный минерально-сырьевой университет «Горный»
РАСЧЁТНО-ГРАФИЧЕСКАЯ
РАБОТА
по дисциплине
ОСНОВЫ СТРОИТЕЛЬСТВА ГОРНЫХ ПРЕДПРИЯТИЙ
Тема
ПРОЕКТ ФОРМЫ
И РАЗМЕРОВ ПОПЕРЕЧНОГО СЕЧЕНИЯ ШТРЕКА
Автор:
студент гр. ГС-12-2
Попов Д. М./
Проверил:
доцент Шубин А.А.
Санкт-Петербург
2013г.
Введение
При строительстве железнодорожных и автомобильных магистралей, зачастую,
приходится вести работы в условиях сложного горного рельефа местности, что
вызывает необходимость строительства транспортных тоннелей, причем весьма часто
большой протяженности.
В проектировании и строительстве горнодобывающих предприятий, определение
формы и размеров поперечного сечения выработок является одним из базовых
этапов, непосредственно влияющим на стоимость и продолжительность
строительства. В этой связи умение оперативно и грамотно находить эффективные
решения, проводить расчеты формы и размеров поперечного сечения выработок,
объему извлекаемой при проходке породы, расходу материалов на крепление
является обязательным умением горного инженера.
В данном расчетном - графическом задании будет рассмотрено проектирование
конвейерного штрека, который имеет деревянную рамную крепь.
Наименование
и характеристика выработки
Штрек - горизонтальная горная выработка, не имеющая выхода на
поверхность, проводится по простиранию пласта. Различают полевой (пройденный по
вмещающим породам), вентиляционный, конвейерный, основной, промежуточный,
откаточный, параллельный и групповой штреки.
Конвейерный штрек - штрек, предназначающийся для транспортировки отбитой
породы.
Тип и
характеристика крепи
По заданию дана рамная крепь. Рамная крепь - горная крепь, состоящая из
крепёжных рам, устанавливаемых в выработке на некотором расстоянии друг от
друга или вплотную. Применяется для крепления капитальных, подготовительных,
нарезных и очистных выработок обычно в сочетании c межрамным ограждением, перекрывающим
промежутки между крепёжными рамами. Рамную крепь классифицируют по виду
материала, из которого изготовлены крепёжные рамы (металлические,
железобетонные, деревянные, смешанные), по форме их контура (арочные,
трапециевидные, кольцевые и т.д.) и другим признакам.
Ha
современных шахтах наиболее распространена металлическая рамная крепь из
специальных профилей: широкополочных, двутавровых, желобчатых,
колоколообразных, a также сварных коробчатых. Необходимая для заданных условий
поддержания выработок несущая способность рамная крепь обеспечивается за счёт
изменения расстояния между крепёжными рамами - от 0,3 до 1,3 м, a также подбора
соответствующих типоразмеров профилей проката (для металлической крепи). Для
механизации процесса возведения рамной крепи используют навесные
приспособления, устанавливаемые на проходческих комбайнах, a также подвесные
самоходные крепеустановщики. Несмотря на это, рамные крепи мало приспособлены
для механизированного возведения. Важным составным элементом рамной крепи в капитальных
и подготовительных выработках является забутовка
<#"648450.files/image001.gif">
Соединение
стоек с верхняком: а) при давлении сверху; б) при давлении сбоку; в) при
давлении сверху и сбоку; г) крепление выработки вразбежку; д) крепление выработки
сплошное. 1-верхняк; 2-стойка; 3-затяжка;
Рис.
1. Рамная крепь
Работы
по возведению деревянной крепи проводятся в следующем порядке:
1. Вначале готовят место для установки крепи - очищают забой от
нависших кусков угля и породы, производят разметку и устройство лунок для стоек
или углубления для леженя (если возведение такового планируется). Глубина лунок
от 5см в крепких породах до 15 см в мягких породах.
. В лунки устанавливают стойки. Для удержания стоек в необходимом
положении их раскрепляют с соседними рамами досками или строительными скобами.
Стойки устанавливаются комлем вверх, чтобы обеспечить большую опорную площадь
для верхняка и устранить распространение воды из лунки по капиллярам древесины
по всей длине стойки.
. Накладывают верхняк. Раму выверяют по отвесам и вискам и
тщательно расклинивают. Рамы устанавливают «сплошняком» или в «разбежку» - в
соответствии с паспортом.
. Затем производят затяжку кровли и бортов выработки.
Пустоты между затяжкой и стенками выработки заполняют мелкой породой
(«забутовка»). Для обеспечения крепи продольной устойчивости между соседними
рамами устанавливают в верхних углах и посредине стоек вдоль выработки
распорки.
Выбор
оборудования
Для транспортировки горной массы возьмем конвейер, ширина которого
составляет 1,2 м и высота - 1,2 м.
Расчет
размеров поперечного сечения
В соответствии с выбранной формой выработки, принятым типом транспортных
средств и установленными правилами безопасности определяются размеры сечений
выработок различных форм.
Для безопасной эксплуатации выработок необходимо обеспечить условия
беспрепятственного транспортирования грузовых потоков, безопасное передвижение
людей, а также режим проветривания. Размеры поперечного сечения горизонтальных
выработок определяются основными размерами транспортного оборудования,
принятого для выдачи горной массы, а также различного оборудования (силовые
кабели, трубопроводы и т.д.) и числом рельсовых путей. Согласно ПБ 03-428-02
«Правила безопасности при строительстве подземных сооружений» определяем зазоры:
. от стенки выработки до выступающей кромки подвижного состава,
при сплошных видах крепи, - не менее 200 мм;
. со стороны прохода людей, от стенки выработки до выступающей
кромки подвижного состава - не менее 700 мм;
Так же наиболее важным фактором является наличие технологических зазоров.
Определяем ширину горной выработки по формуле:
,
где
m - зазор между крепью и конвейером
А
- ширина конвейерного состава, 1200мм
n - свободный
проход для людей на высоте 1,8 м.
По
полученному значению В - минимальной ширине выработки в свету на высоте 1,8 м,
типа выработки, вида и габаритов транспорта принимаем типовое сечение по
справочникам с шириной, ближайшей большей к расчётному значению, т. е. 6,8м2
(таблица 1).
Для
того, чтобы не нарушать нормы техники безопасности, а так же рациональность
выбранного оборудования, рассчитаем минимальную высоту выработки в свету
(таблица1).
конвейерный
штрек крепь порода

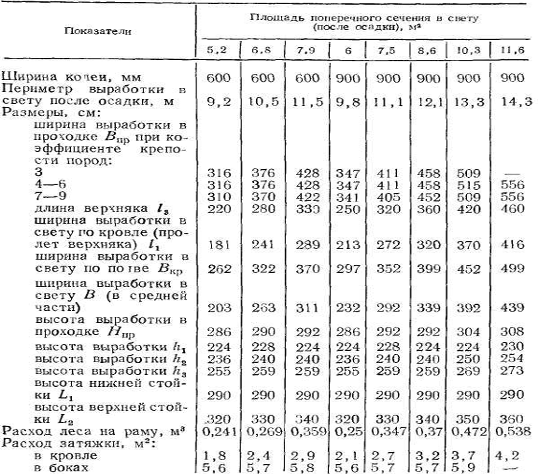

Таблица 1.
Проверка
площади поперечного сечения по скорости движения воздуха
Площадь сечения выработки, определенную из условия размещения
транспортных средств и перемещения людей, необходимо проверить на скорость
движения воздушной струи. Норма максимальной скорости движения воздуха по вентиляционным
штрекам составляет 8 м/с. Скорость движения воздуха определяется по формуле:
,
где
Q - количество воздуха, которое должно проходить по
выработке 55 м3/с -Sсв площадь поперечного сечения выработки в свету
(после осадки);[v] - максимально допустимая скорость движения воздушной
струи по выработке. Полученное значение площади поперечного сечения в свету
удовлетворяет нормам.
Проектирование
водоотливной канавки
Примем приток воды равный 500 м3 /ч. Исходя из этого, будем использовать
водоотливную канавку, закрепленную деревом с толщиной деревянной доски канавки
30 мм, настила-40мм.
Площадь сечения крепи канавки=0,03м2. Объем дерева на 1м канавки=0,03м3.
Масса дерева, расходуемого на 1м канавки = V*r=0,03*650=19,5кг
(где r-средняя плотность дерева).
Масса настила m=0,04м*0,370м*1м*500кг/м3=5кг,
объем дерева на перекрытия канавки V= 0,37м*0,04м*1м=0,01м.
Элементы крепи и
технологической оснастки выработки
|
Материал параметры
|
Объем, м3
|
Масса, кг
|
|
|
на раму
|
на 1 м выработки
|
на раму
|
на 1 м выработки
|
Верхняк
|
Горбыль, диаметр 20 см
|
0,0899
|
0,0899
|
1,82
|
1,82
|
Стойки
|
Горбыль, диаметр 20см
|
0,1798
|
0,1798
|
1,885
|
1,885
|
Межрамная стяжка
|
Угольник № 5х5
|
0,0011
|
8,7780
|
8,7780
|
Затяжка
|
Брус
|
В кровле
|
2,4
|
2,4
|
1,56
|
1,56
|
|
|
В боках
|
5,7
|
5,7
|
3,705
|
3,705
|
Крепь канавки
|
Лоток
|
Дерево
|
0,0014
|
0,009
|
0,702
|
4,68
|
|
Перекрытие
|
Дерево
|
0,0024
|
0,016
|
1,248
|
8,32
|
|
|
|
|
|
|
|
|
|
Расход
материалов
1. Верхняк и стойки:
a. V - см. таблицу 1..
M=l*
где l - длина стойки/верхняка, - плотность древесины.
2. Межрамная стяжка
a.
где l - расстояние между профилем.
b.
3. Затяжка:
a. V - см. таблицу 1.
b. .
4. Лоток:
Толщина доски в лотке 10 мм. Площадь сечения досок будет равна разности
площади вчерне и площади в свету.
a.
где l - 0,15/1 м, на раму/на метр.
b.
где
-
плотность сосны (520 кг/).
5. Перекрытие
Длина перекрытия 400 мм, высота 40 мм, l=15/100 см.. .
№ п.п
|
Показатели
|
Единица измерения
|
Значение показателя
|
1.
|
Коэффициент крепости породы
|
|
6-8
|
2.
|
Площадь поперечного
сечения:
|
|
|
|
В свету, до осадки / после
осадки
|
|
7,2/6,8
|
|
Вчерне, до осадки / после
осадки
|
|
9,2/9,3
|
|
В проходке
|
|
12
|
|
В проходе с учетом канавки
|
|
12,02
|
3.
|
Тип крепи
|
|
деревянная рама
|
Параметры крепи: Плотность
установки рам (арок)
|
Рам/м
|
1
|
|
Расстояние между рамами
|
м
|
1
|
5.
|
Тип затяжки
|
|
|
6.
|
Площадь поперечного сечения
канавки
|
|
0,197
|
7.
|
Крепление канавки
|
|
деревянное
|
8.
|
Технологический транспорт
|
|
конвейер
|
9.
|
Максимальное количество
воздуха, пропускаемое по выработке
|
|
68
|
Список
используемой литературы
1. Ю.Н.Огородников,
В.И.Очкуров, Д.А.Потемкин: Основы горного дела. Проектирование поперечного
сечения горных выработок.
2. А.Г.Протосеня,
И.Е.Долгий, Ю.Н. Огородников, В.И.Очкуров. Шахтное и подземное строительство в
примерах и задачах.
. М.
Н. Гелескул, В. Н. Каретников: Справочник по креплению капитальных и
подготовительных горных выработок.
. П.С.
Сыркин, И.А. Мартыненко, М.С. Данилкин: Шахтное и подземное строительство.
Технология строительства горизонтальных и наклонных выработок.
. Типовые
сечения горных выработок под редакцией Е. В. Дугина
. Н.
М. Покровский: Комплексы подземных горных выработок и сооружения
