Построение геологического
разреза выполняем в масштабе вертикальный 1:100, горизонтальный 1:50.
Максимальную отметку шкалы определяем абсолютной отметкой самой высокой точкой
на поверхности земли по линии разреза. Минимальная отметка шкалы соответствует
минимальной отметке дна или забоя. Для получения абсолютных отметок дна или
забоя проведем ряд вычислений, используя данные таблиц 5и 6 [1].
Скважина 39: 165,0-(4,2+2,0)=158,8
Скважина 38: 172,5-(4,9+1,0+4,0+1,0)=161,6
Скважина 37: 181,0-(4,8+3,0+4,5+5,5+1,0)=161,2
Скважина 25:
205,0-(4,3+10,5+14,6+2,5+4,5+5,5+1,5)=161,6
Скважина 29:
215,0-(4,7+23,2+13,4+3,8+5,0+6,0+1,0)=157,9
Пользуясь шкалой высот и
используя все абсолютные отметки точек пересечения линии разреза с
горизонталями, и все абсолютные отметки устьев скважин, находившихся на линии
разреза, все точки пересечения линии разреза с берегами рек, озер, каналов,
следует построить рельеф по линии разреза; пересечение вертикальных проекций
точек на линии разреза и горизонтальных линий с теми же абсолютными отметками
от шкалы высот и будет местом точки на поверхности земли. Соединяя такие точки
линиями, получим кривую рельефа поверхности земли по линии разреза.
В виде вертикальных линий
наносим на топографическую основу скважины; длина линии в масштабе должна быть
равна глубине скважины. Абсолютные отметки дна (забоя) скважин были вычислены
ранее при установлении минимальной отметки шкалы высот.
На вертикальных линиях,
изображающих на разрезе скважины, нужно откладываем каждый слой пород, вскрытых
при бурении. Откладывать слой пород нужно сверху вниз с учетом мощности каждой
породы и выбранного вертикального масштаба. Каждый последующий слой породы
откладывается вниз от подошвы (нижней границы) предыдущего слоя. Наиболее
древняя порода в каждой скважине показывается только до дна скважины.
Между границами слоев в
скважинах, в виде линий по всему разрезу строим границы между породами разного
возраста, происхождения и состава. Начинать проведение границ следует сверху, с
самых молодых пород. Это обычно породы четвертичной системы, по происхождению
делювиальные, аллювиальные и реже - элювиальные.
В зависимости от возраста
пласты горных пород на разрезе закрашиваются, в зависимости от состава
заштриховываются.
Затем на разрез наносим уровни
воды всех вскрытых скважиной водоносных горизонтов. Данные для проведения
уровней берутся из таблицы 2 (графы 9 -20). Уровни не напорных подземных вод и
установившиеся (пьезометрические) уровни напорных (ПУНВ) проводятся между
скважинами в виде пунктирных линий. Если воды наборные, то справа от скважины
проводится стрелка, начинающаяся от места появления воды в скважине до отметки
установившегося уровня.
В заключение, заполняем все
строчки под разрезом - номера скважин, абсолютные отметки устья скважин,
расстояние между скважинами, абсолютные отметки уровней воды всех вскрытых
скважиной водоносных горизонтов. Ниже или справа от разреза приводятся условные
обозначения для всех пород и подземных вод всех водоносных горизонтов.
2. Построение схематической
геолого-литологической карты
топографический скважина водоносный карта

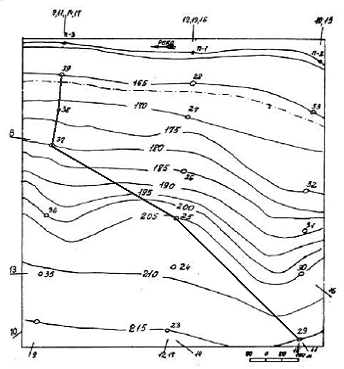

Снимаем копию карты с рис. 1 в
зависимости от варианта. Около всех скважин на копии показываем прямоугольники.
На этих прямоугольниках, пользуясь таблицей (2 графы 3-10), показываем около
каждой скважины две верхние породы - первый и второй слои. Первый слой будет
делювиальный (dQ), или
аллювиальный (aQIV).
В виде полосы в верхней половине прямоугольников штриховкой в соответствии с
составом породы. На второй, нижней половине прямоугольников показываем второй
слой, если он по возрасту четвертичный нижнюю часть прямоугольников
заштриховать в соответствии с составом, если дочетвертичный - сначала
закрасить, затем заштриховать.
В пределах площади карты выделяем полосу шириной
10 - 15 мм, ограниченную двумя линиями. Эта полоса должна захватить все
элементы рельефа в пределах площади карты. На выделенной полосе показываем
вторые от поверхности породы. Границы между этими нижними породами по площади
проводим с учетом элементов рельефа (горизонталей) и скважин, у каждой из
которых указана вторая от поверхности, порода. На остальной площади карты
показываем верхние породы - только штриховкой четвертичные и цветом и
штриховкой - дочетвертичные породы. На составленной карте показываем условное
обозначение пород.
