Протяженность линии. Индуктивность проводов

Задача 1

Определить протяженность линии.

Дано:

Провод - АС-70

Полное сопротивление провода - Z= 10 Ом

Среднегеометрическое расстояние между проводами: Dcp = 2 500 мм

Частота f= 50 Гц.

Решение.

При решении предложенной задачи могут быть выбраны два пути: а) техническое решение с использованием справочных данных; б) аналитическое решение на основе расчетных формул

Техническое решение:

используя табл. ГОСТ 839-80Е находим для провода АС-70 расчетный диаметр d = 13,5 мм, удельное активное сопротивление r = 0,33 Oм/км В табл. ГОСТ по диаметру провода и заданной величине среднегеометрического расстояния между проводами D = 2500 mm находим удельное индуктивное сопротивление x = 0,386 Oм/км.

В соответствии с зависимостью

=

определим величину удельного полного сопротивления:

=  = 0.5078 Ом

тогда искомая длина всей линии будет:=  =  = 19,7 км

Аналитическое решение:

используя данные табл. ГОСТ 839-80Е и зависимость

= ,

определим удельное активное сопротивление провода:

31,7 км/ом*мм2 - удельная проводимость алюминия

= ,= 0,33 Ом

Из зависимости

х0 = 0,144*lg + 0.016

находим удельное индуктивное сопротивление провода:

х0 = 0,144*lg + 0.016 = 0.386

Полученные данные используются в формуле

=

после чего расчет оканчивается аналогично предыдущему.

=  =  = 19,7 км

Задача 2

Определить индуктивность проводов, активное и индуктивное сопротивления, ёмкостную проводимость фазы и реактивную мощность, генерируемую линией.

Дано:

Провод АС-70

Длина линии l = 100 км

Среднегеометрическое расстояние между проводами: Dcp = 2 500 мм

Напряжение линии U = 35 kB

Решение:

Решение. Схема замещения для данной линии дана на рис. 2.1

Рис. 2.1 - Схема замещения для участка линий напряжением 35 кВ и выше

Удельное активное сопротивление проводов линии находим по справочным данным табл. ГОСТ 839-80Е

откуда активное сопротивление для всего провода линии

= r0*l = 0.33 * 100 = 33 Ом

Для расчета индуктивности провода- воспользуемся зависимостью

L = *10-4

диаметр провода АС-70 из табл ГОСТ d равен 13,5 см.

После введения числовых величин в зависимость имеем:

= *10-4 = 11,816 * 10-4 Гн/км

Индуктивность всего провода равна:

= L0 * l = 11,816 * 10-4 *100 = 0.11816 Гн

Индуктивное сопротивление любого из проводов линии можно определить из зависимости;

хL =  = 2πf*L

хL = 2*3.14*50*0.11816 = 38.162 Ohm

Удельную емкостную проводимость определим аналитически из зависимости:

b0 = =  * 10-6= =  * 10-6 = 2,951* 10-6 Cм/км

Реактивная мощность, генерируемая линией, определится из зависимости:

= U2 * b0 * l*103= 352 * 2,951 * 10-6 * 100 *103 = 361,495 Вар

Активная мощность:

= U2/R = 352/33 = 37.1212 Вт

Таким образом, в линиях большой протяженности реактивная мощность достаточно велика и существенно влияет на напряжение в конце линии, особенно в режиме холостого хода.

Задача 3

Определить параметры схемы замещения трёхфазного трёхобмоточного трансформатора заданного типа: ТДТН-16000/150

Решение.

Паспортные данные трансформатора ТДТН-16000/150 ГОСТ 12965-74Е

Snom кВА

UH, кВ

Потери

uK, %

iX.%

СН

НН

ХХ,кВт

КЗ,кВт

ВН-СН

ВН-НН

СН-НН







ВН-СН

ВН-НН

СН-НН





16000

158

38,5

6,6/11

25

96



10,5

18

6

1,0


Построим схему замещения трёхобмоточного трансформатора:

Рис. 3.1

Рассчитаем основные параметры схемы;

Особенностью расчета параметров трехобмоточного трансформатора является то, что каждая из его обмоток замещается собственным сопротивлением, в то время как и схеме замещения двухобмоточного трансформатора обе обмотки представлены одним сопротивлением активным и индуктивным.

Номинальная мощность трансформатора (100%) соответствует мощности той обмотки, которая связана с источником питания. Для повышающего трансформатора это будет обмотка низшего напряжения (НН), для понижающего - обмотка высшего напряжения(ВН).

Согласно действующему стандарту соотношение между мощностями . отдельных обмоток ВН/СН/НН может быть различным, например 100/100/100, 100/100/66,7 или 100/66,7/100.

Расчет активных сопротивлений. Для удобства обозначим обмотку высшего напряжения индексом 1, среднего напряжения 2 и низшего напряжения 3. В нашем случае, трансформатор небольшой мощности (и его потери заданы одной величиной ; тогда при соотношении мощностей 100/100/100 активные сопротивления обмоток равны между собой и составляют половину от «общего» сопротивления, определяемого по формуле

общ =  где Ub = 158 kBобщ =  = 9,3615 Ом= R2 = R3 = 0.5*Rобщ = 0,5* 9,3615 = 4,681 Ом

Напряжения короткого замыкания для лучей трехлучевой схемы замещения определяются по формулам

Uкз.вн = 0,5( Uк.в-с + Uк.в-н - Uк.с-н) = 0,5(10,5 + 18 - 6) = 11,25 %кз.сн = 0,5( Uк.в-с + Uк.с-н - Uк.в-н) = 0,5(10,5 + 6 - 18) = - 0,75 %кз.нн = 0,5( Uк.в-н + Uк.с-н - Uк.в-с) = 0,5(18 + 6 - 10,5) = 6,75 %.

Тогда реактивные сопротивления обмоток трансформаторов:

ХВ1 =  ( =  = 175,528 Ом

ХС2 =  ( =  = - 11,7 Ом = 0 !!!!!

ХН3 =  ( =  = 105,317 Ом

Отрицательное сопротивление в средней обмотке принимаем равным нулю.

Сравним с табличными данными:

Расчетные данные

RT, Ом

ХТ, Ом

, кВар

ВН

СН

НН

ВН

СН

НН


4,7

4,7

4,7

176

0

103,5

160


Контур проводимости примем состоящим из потерь активной и реактивной мощностей в режиме холостого хода:

активная мощность


Реактивная (намагничивающая) мощность


Для данного трансформатора активные сопротивления относительно малы по сравнению с реактивными (на порядок), для более мощных трансформаторов эта разница будет ещё больше.

Сравнивая с табличными данными делаем вывод: расчеты выполнены верно.

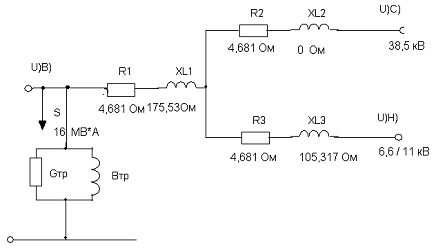

Составим окончательно схему замещения трёхфазного трёхобмоточного трансформатора с найденными параметрами.

Рис. 3.2

Задача 4

Определить активные потери в линии электропередачи при заданной нагрузке, переданной по линии, активную энергию и потерям активной энергии за год.

Дано:

Провод: АС-70

Длина линии l = 100 км

Потреблённая (заданная) мощность: Рпот = 2 500 кВт

Коэффициент мощности: Cosφ = 0.95

Годовой график по продолжительности:

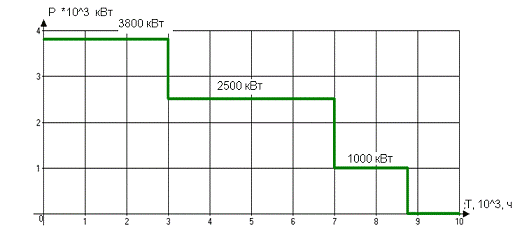

Рис. 4.1 - Годовой график

Решение.

Используя табл. ГОСТ 839-80Е, находим r0 = 0.33 Ом/км - активное сопротивление всей линии равно: R=0,33 * 100 = 33 Ом.

Рис. 4.2

Полная мощность, передаваемая по линии в часы максимальной нагрузки при заданном коэффициенте мощности, равна:

МАХ =  =  = 4000 кВ*А= Sполн*Sin = [ = 0.95 ⇒ φ = 18.1850 ⇒ Sin = 0.312] = 4000 * 0.312 = 1248 Вар

Используя зависимость

3*I2 * R*10-3 где I =  тогда

 3** R*10-3 = 3* * R*10-3 =

= * 33*10-3 = 431,018 Вт - потери активной мощности в линии

Для расчета переданной по линии энергии воспользуемся заданным графиком, из которого следует, что площадь этого графика равна годовым переменным потерям электроэнергии в рассматриваемом элементе сети

Находим эту площадь как сумму площадей

А =  = А1 + А2 + А3 = P1*t1 + p2*t2 + P3*t3 = (3,8*3 + 2,5*4 + 1,0*1.76)*103 = 11400 + 10000 + 1760 = 23160 кВт*час

Откуда последовательно для каждой ступени:

Тi =  =  = 6094.75 ч

Время максимальных потерь определим по аналитической формуле:

i = (0,124 + Т * 10-4)2 *8760/cosφ

 = (0,124 + 6094.75 * 10-4)2 *8760/0.95 = 4960,8 ч.

Эту величину можно найти и по графику : . 4900 ч

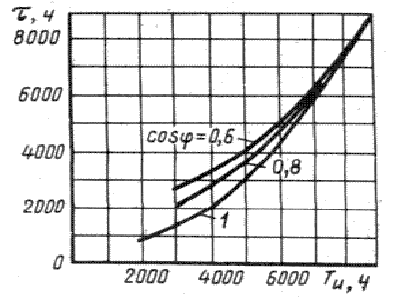

Рис. 4.3 - Графическая зависимость между временем использования максимальной нагрузки Т и временем максимальных потерь

Теперь находим активные потери энергии

1 = * R**10-3

Находим реактивную и полную мощность:

полн =  =  = 2631.58 кВ*А= Sполн*Sin = [ = 0.95 ⇒ φ = 18.1850 ⇒ Sin = 0.312] = 2631.58 * 0.312 = 821.05 Вар

2 = * R*2 *10-3 = * 33**10-3 =

= 925 470.8 Вт*час = 925.471 kВт*час в год

Задача 5

трансформатор сопротивление фаза мощность

Определить потери активной и реактивной мощностей в трансформаторах при максимальной нагрузке, а также активные потери энергии в этих трансформаторах.

Дано:

Трансформатор: ТДТН-16000/150

Мощность нагрузки (максимальная) РI = 45 500 кВт

Коэффициент мощности: Cosφ = 0.60

Время использования максимальной нагрузки на всех потребителей Т = 4750 ч.

Число трансформаторов n = 3

Решение.

Паспортные данные трансформатора ТДТН-16000/150, ГОСТ 12965-74Е

Snom кВА

UH, кВ

Потери

uK, %

iX.%


ВН

СН

НН

ХХ,кВт

КЗ,кВт

ВН-СН

ВН-НН

СН-НН







ВН-СН

ВН-НН

СН-НН





16000

158

38,5

6,6/11

25

96



10,5

18

6

7,9


Из паспортных данных трансформатора имеем: потери холостого хода 25 кВт; потери короткого замыкания 96 кВт; напряжение короткого замыкания ВН - СН: 10,5%; ВН - НН: 18 %; СН - НН: 6 %; ток холостого хода 1,0 % , номинальная мощность трансформатора 16 000 кВА.

Для удобства обозначим обмотку высшего напряжения индексом 1, среднего напряжения 2 и низшего напряжения 3.


РТ = n*PХХ +

РТ = 3*25 +  = 333.781 kВт.

Находим потери реактивной мощности.

Предварительно найдем потери реактивной мощности в режиме холостого хода:

XX = 0.01*(% I)*SH

XX = 0.01*1,0*16000 = 160 kВар

Потери напряжения короткого замыкания для лучей трехлучевой схемы замещения определяются по формулам

кз.вн..1 = 0,5( Uк.в-с + Uк.в-н - Uк.с-н) = 0,5(10,5 + 18 - 6) = 11,25 %кз.сн.2 = 0,5( Uк.в-с + Uк.с-н - Uк.в-н) = 0,5(10,5 + 6 - 18) = - 0,75 %кз.нн.3 = 0,5( Uк.в-н + Uк.с-н - Uк.в-с) = 0,5(18 + 6 - 10,5) = 6,75 %.

Потери реактивной мощности находим по формуле:

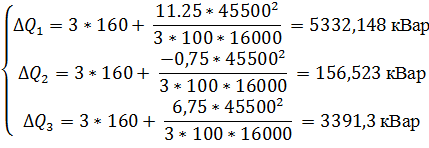

 I = n*XX +  тогда


Расчет потерь энергии произведем по формуле:

 = *10-3 = 8760 ч.

Необходимую для расчета величину времени максимальных потерь  определим из графической зависимости (рис.5. 1), откуда при Т = 4750 ч и коэффициенте. мощности 0,6 получим  = 4 600 ч.

Вводя числовые величины в формулу , имеем:

 = *10-3 = 1847,394 кВт*час

 1,85 МВт*час

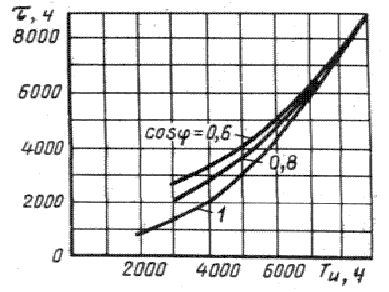

Рис. 5.1 - Графическая зависимость между временем использования максимальной нагрузки Т и временем максимальных потерь

Задача 6

Произвести расчёт разветвленноё сети. Провода сталеалюминиевые (АС). Нагрузки и длины заданы. Время использования максимальной нагрузки на всех потребителей 3000 - 5000 час.

Расстояние между проводами 5 м (5000 мм).

Расположение треугольником.

Напряжение 10 кВ

Длины участков:

(0 - 1) - 5 км;

(1 - 2) - 4 км;

(2 - 3) - 5 км;

(2 - 2/) - 3 км;

(3 - 4) - 2 км;

(3 - 3/) - 6 км.

Нагрузки

Р1 = 6 кВт q1 = 5 Вар

Р2 = 8 кВт q2 = 2 Вар

Р1/ = 7 кВт q2/ = 3 Вар

Р3 = 3 кВт q3 = 1 Вар

Р4 = 7 кВт q4 = 2 Вар

Р3/ = 4 кВт q1/ = 2 Вар

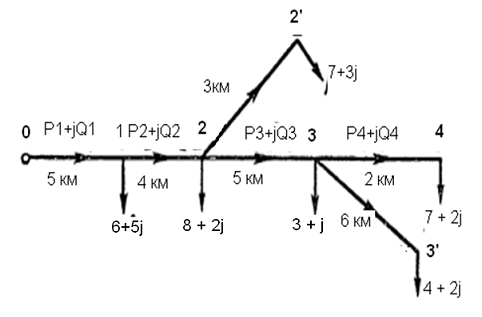

Рис. 6.1

Решение.

Во-первых выберем марку используемого провода

АС-95/16 = 0.27 Ом/км = 0.429 Ом/км

находим сопротивления участков линии:

- 1 = 0.27*5 = 1.35 Ом Х0 - 1 = 0,429*5 = 2,145 Ом

,35 + j2.145- 2 = 0.27*4 = 1.08 Ом Х0 - 1 = 0,429*4 = 1.716 Ом

,08 + j1.716- 3 = 0.27*5 = 1.35 Ом Х0 - 1 = 0,429*5 = 2,145 Ом

,35 + j2.145- 4 = 0.27*2 = 0.54 Ом Х0 - 1 = 0,429*2 = 0.858 Ом

.54 + j0.858

R2 - 2’ = 0.27*3 = 0.81 Ом Х2 - 2’ = 0,429*3 = 1.287 Ом

.81 + j1.287- 3’ = 0.27*6 = 1.62 Ом Х3 - 3’ = 0,429*6 = 2,574 Ом

,62 + j2.574

При определении распределения мощностей не учитываем потери мощности. Поэтому имеем:

= 7 + 2j кВА’ = 4 + 2j кВА= (7 + 2j) + (4 + 2j) + (3 + j) = 14 + 5j кВА

S22’ = 7 + 3j кВА= (14 + 5j) + (7 + 3j) + (8 + 2j) = 29 + 10j кВА

S01 = (29 + 10j) + (6 + 5j) = 35 + 15j кВА

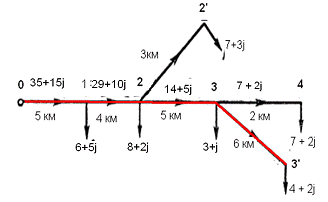

Рис. 6.2

Сравним потери напряжения в линиях:

34 =  =  = 0.5496 B

33’ =  =  = 0.903 B

Учитывая, что 33’ 34, наибольшая потеря напряжения будет на участке 01233’

 01233’ = 01 + 12 + 23 + 33’ =

=  +  +  + 0.903 =

= 7.9425 + 4,848 + 2,9625 + 0.903 = 16,656  16,66 В

В процентах это составляет:

 * 100% =  * 100% = 0.167 %, что даже вполне допустимо!

Потеря напряжения в ответвлении 2 - 2’:

22’ =  =  = 0.953 B
