ЗАВДАННЯ №3. ВАРІАНТ «С»

. Виконати заходи підготовки стрільби і управління вогнем:

. Провести пристрілювання цілі із спостереженням за знаками розривів і стрільбу на поразку.

План виконання курсової роботи

студент Залюбовський Я.І.

ПОЯСНЮВАЛЬНА ЗАПИСКА.

1. Підготовка стрільби і управління вогнем

.1 Топогеодезична підготовка

Визначення кутів орієнтирних напрямків

Визначення поправки контрольної бусолі дивізіону

Дано:

         Контрольна бусоль знаходиться на контурної точці відм.210,5 (0847-3); карта 1:50000 ГЛУХОВО У-33-65-А

         Азімут магнітний середній з КТ відм.210,5 (0847-3) на КТ відм 191,5 (1042-1) Аm ср =46-04

Визначити поправку контрольної бусолі в даному районі.

Рішення :

         З карти 1:50000 ГЛУХОВО У-33-65-А за допомогою циркуля і хордокутоміра зняти з карти координати контурних точок

відм.210,5 (0847-3) Х = 08980; У =47945

відм. 191,5(1042-1) Х = 10065; У =42110

-        за допомогою рішення зворотної геодезичної задачі по таблиці Кравченка визначити дирекційний кут з КТ на якій знаходиться контрольна бусоль(відм.210,5 ), на контурну точку, на яку визначався Аmср.(відм. 191,5).

а) від координат відм. 191,5 відняти координати відм.210,5 і визначити різниці координат

Х = 10065; У =42110

Х = 08980; У =47945,

∆X = 1085 ∆Y = -5835.

б) визначити КН:

КН = МРК / БРК = +∆Х / -∆У = 1085 / 5835 = 0,185 (до тисячних)

в) по Кн=0,185 відшукують рядок, що відповідає співвідношенню різностей координат +∆Х / -∆У ,в клітці, утвореної перетинанням цього рядка з графами Н и Д, читаємо число великих розподілів кутоміра - 46-75. Число малих розподілів 0-75 читають в крайній правій графі проти значення Кн = 0,185. Топографічний дирекційний кут і αтц = 46-75

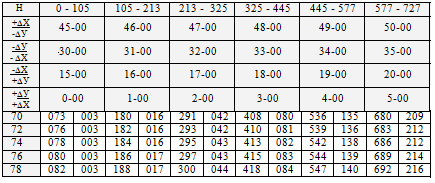

Витяг з таблиці Кравченка

г) по формулі ΔАm = Аmср - α

де ΔАm - поправка бусолі в даному районі

Аmср - азимут магнітний середній з контрольної бусолі на контурну точку;

α - дирекційний кут з контрольної бусолі на контурну точку

визначити поправку контрольної бусолі дивізіону.

ΔАm = 46-04 - 46-75 = -0-71

Тобто поправка контрольної бусолі в даному районі буде

ΔАm = -0-71

д) записати отриману поправку в формуляр бусолі .

( схема визначення поправки бусолі дивись документ № 1).

Визначення поправки бусолі батареї.

Дано:

-        Контрольна бусоль знаходитися на контурній точці відм.210,5 (0847-3).

-        дирекційний кут з контрольної бусолі на бусоль батареї αК-Б = 24-90;

         азимут магнітний середній з бусолі батареї на контрольну бусоль

Аmср Б-К = 54-38;

-        азимут магнітний середній з бусолі батареї на основну гармату батареї

Аmср Б - ГАР= 37-88.

( схему дивись документ № 2)

Визначити:

         поправку бусолі батареї;

         дирекційний кут з бусолі батареї на основну гармату.

Рішення:

а) визначити дирекційний кут з бусолі батареї на контрольну бусоль дивізіону, для чого дирекційний кут з контрольної бусолі на бусоль батареї змінити на 30-00;

α Б-К = α К-Б +/- 30-00

(знак «+», якщо азимут менш 30-00, «-», якщо більше), де

α Б-К - дирекційний кут з бусолі батареї на контрольну бусоль дивізіону

α К-Б - дирекційний кут з контрольної бусолі на бусоль батареї

α Б-К = 24-90 + 30-00 = 54-90.

б) визначити поправку бусолі батареї по формулі:

ΔАm = АmсрБ-К - αБ-К ( див. п. 1.1.1).

ΔАm =54-38 - 54-90 = -0-52

тобто поправка буслі батареї в даному районі

ΔАm = - 0-52

в) визначити дирекційний кут з місця бусолі батареї на основну гармату батареї (для здійснення ТГП) по формулі:

αБ -ГАР = АmсрБ - ГАР - ΔАm, де

α Б -ГАР - дирекційний кут з місця бусолі батареї на основну гармату

АmсрБ - ГАР - азимут магнітний середній з бусол батареї на основну гармату батареї;

ΔАm - поправка буслі батареї в даному районі .

αБ -ГАР = 37-88 - (-0-52) = 38-40.

тобто дирекційний кут з місця бусолі батареї на основну гармату батареї αБ -ГАР = 38-40.

Топогеодезична прив'язка вогневої позиції.

-        Прив’язку здійснити від контурної точці відм.210,5

(0847-3); карта 1:50000 ГЛУХОВО У-33-65-А.

Х = 08980; У =47945

-        Відстань від бусолі батареї до контурної точці відм.210,5

Д1 = 462 м

         Відстань від бусолі батареї до основної гармати

Д2 = 347 м

-        дирекційний кут з контурній точки на бусоль батареї

αК-Б = 24-90; (дивись п 1.1.2)

         дирекційний кут з місця бусолі батареї на основну гармату батареї αБ -ГАР = 38-40.(дивись п 1.1.2)

Рішення:

а) рішенням прямої геодезичної задачі від контурній точки визначити координати бусолі батареї

І спосіб «За допомогою таблиці синусів»

         Визначити в якої чверті знаходитися кут, знаки різниць координат, значення кута R ( кут ближній к вісі координат Х). - дивись рисунок

З рисунка знаки прирощень координат та значення кута R (румб - кут ближній до осі Х):

Прирощення координат:

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

Де Д - дальність, R -румб - кут ближній до осі Х.

Дирекційний кут з контурній точці на бусоль батареї αК-Б = 24-90, знаходитися в ІІ чверті

Знаки прирощень: - ΔХ ; + ΔУ;

Румб : R= 30-00- α = 30-00-24-90 = 5-10

15-00 - R = 15-00 - 5-10 = 9-90

-        Визначити прирощення координат

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

де Д - Відстань від бусолі батареї до контурній точці відм.210,5

«-ΔХ» = 462 х (sin 9-90) = 462 х (0,861) = 398м

тобто прирощення координат ΔХ = - 398 м.

«+ΔУ»= 462 х (sin 5-10) = 462 х (0,509) = 235м.

тобто припрошення координат ΔУ = +235 м.

значення синусів кутів знайти за допомогою таблиці синусів.

         Визначити координати місця бусолі батареї:

Х мб = Хкт +ΔХ

У мб = Укт +ΔУ

де

Хмб, Умб - координати місця бусолі батареї;

Хкт, Укт - координати контурній точки;

ΔХ , ΔУ -прирощення координат.

Х мб = 08980 +(-398) = 08582

У мб = 47945 +(235) = 48180

ІІ спосіб «За допомогою таблиці Кравченка»

         З таблиці Кравченка по дирекційному куту з контурній точки на бусоль батареї (αК-Б = 24-90) визначити знаки прирощень координат, і яка з них менша(МРК), а яка більша(БРК), коефіцієнти.

Витяг з таблиці Кравченка

МРК - ( + ΔУ); БРК- (- ΔХ); Кн =0,591; Кд = 1,161.

         Визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

Кн = ; Дт = Кд х БРК.

Виводимо з формул:

БРК = ; МРК = Кн х БРК.

де Дт - дальність до контурній точки;

Кн, Кд - коефіцієнти з таблиці Кравченка.

БРК = 462 / 1,161 = 398м, тобто ΔХ = -398м;

МРК = 0,591 х 398 = 235м, тобто ΔУ = +235м;

Порівняння двох способів визначення прирощень координат показує, що їх точність не відрізняється, тобто способи рівнозначні.

-        Визначити координати місця бусолі батареї:

Х мб = Хкт +ΔХ

У мб = Укт +ΔУ

де

Хмб, Умб - координати місця бусолі батареї;

Хкт, Укт - координати контурній точки;

ΔХ , ΔУ - прирощення координат.

Х мб = 08980 +(-398) = 08582

У мб = 47945 +(235) = 48180

б) рішенням прямої геодезичної задачі від точки місця бусолі батареї визначити координати основної гармати (тобто координати вогневої позиції).

Аналогічно попередньої задачі одним зі способів визначаємо координати вогневої позиції (наприклад по таблиці Кравченка)

         З таблиці Кравченка по дирекційному куту з точки місця бусолі батареї (αБ -ГАР = 38-40) визначити знаки прирощень координат, і яка з них менша(МРК), а яка більша(БРК),коефіцієнти

Витяг з таблиці Кравченка

МРК - ( - ΔХ); БРК- (- ΔУ); Кн =0,827; Кд = 1,298

         Визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

Кн = ; Дт = Кд х БРК.

Виводимо з формул:

БРК = ; МРК = Кн х БРК.

де Дт - дальність від місця бусолі батареї до основної гармати;

Кн, Кд - коефіцієнти з таблиці Кравченка.

БРК = 347 / 1,298 = 267м, тобто ΔУ = -267м;

МРК = 0,827 х 267 = 221, тобто ΔХ = -221м;

-        Визначити координати вогневої позиції:

Х вп = Хмб +ΔХ

У вп = Умб +ΔУ

де

Хмб, Умб - координати місця бусолі батареї;

Хвп, Увп - координати вогневої позиції;

ΔХ , ΔУ - прирощення координат.

Х вп = 08582 +(-221) = 08362

У вп= 48180 + (-267) = 47913

hвп ( з карти) = 185 м

за допомогою таблиці синусів:

Дирекційний кут з точки місця бусолі батареї на гармату

αБ -ГАР = 38-40 знаходитися в ІІІ чверті

Знаки прирощень: - ΔХ ; - ΔУ;

Румб : R= α -30-00 = 38-40 - 30-00 = 8-40

-00 - R = 15-00 - 8-40 = 6-60

         Визначити прирощення координат

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

де Д - Відстань від бусолі батареї до гармати

«-ΔХ» = 347 х (sin 6-60) = 347 х (0,637) = 221м

«-ΔУ»= 347 х (sin 8-40) = 347 х (0,771) = 267м.

тобто припрошення координат ΔУ = - 267 м.

значення синусів кутів знайти за допомогою таблиці синусів.

         Визначити координати вогневої позиції:

Х вп = Хмб +ΔХ

У вп = Умб +ΔУ

де

Хмб, Умб - координати місця бусолі батареї;

Хвп, Увп - координати вогневої позиції;

ΔХ , ΔУ - прирощення координат.

Х вп = 08582 +(-221) = 08362

У вп= 48180 + (-267) = 47913

hвп ( з карти) = 185 м

         Скласти карточку ТГП вогневої позиції і схеми польових робіт. ( див. документи №№ 3,4)

Топогеодезична прив'язка командно-спостережного пункту.

Дано:

-        Церква в квадраті (0940-4);

-        Дирекційний кут на контурну точку Церква (0940-4)

αБ -КТ =47-76 ;

         Відстань від КСП до контурній точки Церква (0940-4)

Д = 2745м.

Провести топогеодезичну прив’язку КСП від КТ Церква (0940-4), скласти карточку ТГП КСП.

Рішення:

         Визначити координати контурній точки Церква (0940-4) з карти за допомогою циркуля і хордокутоміра:

КТ Церква (0940-4) Х =09275; У= 40927

         Визначити дирекційний кут з контурній точки на КСП ( він відрізняється від кута на контурну точку на 30-00):

αКТ-Б = αБ -КТ +/- 30-00 ( знак «-» якщо кут більше 30-00, «+» - навпаки).

αКТ-Б = 47-76 - 30-00 = 17-76.

         За допомогою рішення прямої геодезичної задачі визначити координати КСП

Наприклад «За допомогою таблиці синусів»

а) визначити в якої чверті знаходитися кут, значення кута R ( кут ближній к вісі координатХ).

Прирощення координат:

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

Де Д - дальність, R -румб - кут ближній до осі Х.

Дирекційний кут з контурній точці на бусоль батареї αК-Б = 17-76, знаходитися в ІІ чверті тому знаки прирощень - ΔХ; + ΔУ

Румб R = 30-00 - α =30-00 -17-76 = 12-24; 15-00 - R = 2-76.

Д - Відстань від бусолі батареї до контурній точці Церква (0940-4) = 2745м.

«-ΔХ» = 2745 х (sin 2-76) = 2745 х (0,285) = -782м

тобто припрошення координат ΔХ = - 782 м.

«+ΔУ»= 2745 х (sin 12-24) = 2745 х (0,959) = + 2632м.

тобто припрошення координат ΔУ = + 2632 м.

значення синусів кутів знайти за допомогою таблиці синусів.

в) визначити координати місця бусолі на КСП:

Х ксп = Хкт +ΔХ

У ксп = Укт +ΔУ

Хксп, Уксп - координати місця бусолі на КСП;

Хкт, Укт - координати контурній точки;

ΔХ , ΔУ -прирощення координат.

Х ксп= 09275 +(-782) = 08493

У ксп = 40927 +(+2632) = 43559

За допомогою таблицы Кравченка

З таблиці Кравченка по дирекційному куту з контурній точки на бусоль

αКТ-Б = 17-76 визначити знаки прирощень координат, і яка з них менша(МРК), а яка більша(БРК),коефіцієнти

МРК - ( - ΔХ); БРК- (+ ΔУ); Кн =0,297; Кд = 1,043

         Визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

Кн = ; Дт = Кд х БРК.

Виводимо з формул:

БРК = ; МРК = Кн х БРК.

де Дт - Відстань від бусолі на КСП до контурній точці Церква(09404)= 2745м.

Кн, Кд - коефіцієнти з таблиці Кравченка.

БРК = 2745 / 1,043 = 2632м, тобто ΔУ = +2632м;

МРК = 0,297 х 2632 = 782, тобто ΔХ = -782м;

в) визначити координати місця бусолі на КСП:

Х ксп = Хкт +ΔХ

У ксп = Укт +ΔУ

де

Хксп, Уксп - координати місця бусолі на КСП;

Хкт, Укт - координати контурній точки;

ΔХ , ΔУ -прирощення координат.

Х ксп= 09275 +(-782) = 08493

У ксп = 40927 +(+2632) = 43559

Скласти схему польових робіт та карточку ТГП КСП.( див. документи №№ 5,6)

.2 Розвідка та визначення координат цілей

Розрахунок координат цілей, рішенням прямої геодезичної задачі.

Дано :

         Основний напрямок стрільби αОН = 45-00

         З командно-спостережного пункту визначені дані по планових цілях, які розвідані з КСП батареї

Ціль 41 «Піхота укрита» Батарейний αК= 45-88; Д к =1500; 250х200

Ціль 42 «Піхота укрита» Батарейний αК= 42-40;

Д к =1600; 200 х 200

Ціль 43 «Піхота укрита» Батарейний αК= 45-40; Д к =2120;

Ціль 44 «Мінометний взвод укритий» Батарейний αК= 46-42; Д к =2360;

Виконати:

         Визначити прямокутні координати цілей, скласти список координат цілей та великомасштабний планшет;

         Скласти журнал розвідки та обслуговування стрільби;

         Нанести цілі на робочу карту командира взводу управління.

Рішення:

         За допомогою рішення прямої геодезичної задачі визначити прямокутні координати цілей: ( наприклад способом за допомогою таблиці Кравченка).

Ціль 41 αК= 45-88; Д к =1500

а) з таблиці Кравченка по дирекційному куту з КСП на ціль

(αК = 45-88) визначити знаки прирощень координат, і яка з них менша(МРК), а яка більша(БРК),коефіцієнти

МРК = ( + ΔХ); БРК= (- ΔУ); Кн =0,092; Кд = 1,004

б) визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

Кн = ; Дк = Кд х БРК.

Виводимо з формул:

БРК = ; МРК = Кн х БРК.

де Дк - дальність від КСП до цілі;

Кн, Кд - коефіцієнти з таблиці Кравченка.

БРК = 1500/ 1,004 = 1494м, тобто ΔУ = -1494м;

МРК = 0,092 х 1494 = 137, тобто ΔХ = +137м;

в) визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

де

Хц, Уц - прямокутні координати цілі;

Хксп, Уксп - координати командно-спостережного пункту(див п..1.1.2.2 );

ΔХ , ΔУ - прирощення координат.

Х ц = 08493 +(+137) = 08630

У ц = 43559+ (- 1494) = 42065

г) по координатам цілі визначити її висоту з карти hц = 170 м

за допомогою таблиці синусів

Прирощення координат:

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

Де Д - дальність до цілі - Д к =1500, R -румб - кут ближній до осі Х.

Дирекційний кут з КСП на ціль αК= 45-88;, знаходитися в ІV чверті тому знаки прирощень + ΔХ; - ΔУ

Румб R = 60-00 - α =60-00 -45-88 = 14-12; 15-00 - R = 0-88.

«+ΔХ» = 1500 х (sin 0-88) = 1500 х (0,092) = +138м

тобто припрошення координат ΔХ = +138 м.

«-ΔУ»= 1100 х (sin 14-12) = 1500 х (0,995) = - 1492 м.

тобто припрошення координат ΔУ = - 1492 м.

значення синусів кутів знайти за допомогою таблиці синусів

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

де

Хц, Уц - прямокутні координати цілі;

Хксп, Уксп - координати командно-спостережного пункту(див п..1.1.2.);

ΔХ , ΔУ -прирощення координат.

Х ц = 08493 +(+138) =08630

У ц = 43559+ (- 1492) = 42065

по координатам цілі визначити її висоту з карти hц = 170 м

Ціль 42 Батарейний αК= 42-40; Д к =1600;

За допомогою таблиці Кравченка

МРК = ( - ΔX); БРК= (- ΔУ); Кн =0,279; Кд = 1,039

визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

БРК = ; МРК = Кн х БРК.

БРК = 1600/ 1,039 = 1550 м, тобто ΔУ = -1550м;

МРК = 0,279 х 1550 = 432, тобто ΔХ = -432м;

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

Х ц = 08493 +(-432) = 08061

У ц = 43559+ (-1550) = 42009

по координатам цілі визначити її висоту з карти hц = 175 м

за допомогою таблиці синусів

Прирощення координат:

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

Де Д - дальність до цілі - Д к =1600, R -румб - кут ближній до осі Х.

Дирекційний кут з КСП на ціль αК= 42-40;, знаходитися в ІІІ чверті тому знаки прирощень - ΔХ; - ΔУ

Румб R = α = 12-40; 15-00 - R = 2-60.

«-ΔХ» = 1600 х (sin 2-60) = 1600 х (0,269) = -430м

тобто припрошення координат ΔХ = -430 м.

«-ΔУ»= 1600 х (sin 12-40) = 1600 х (0,963) = -1541 м.

тобто припрошення координат ΔУ = -1541 м.

значення синусів кутів знайти за допомогою таблиці синусів

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

Х ц = 08493 +(-430) = 08063

У ц= 43559+ ( -1540) =42019

Ціль 43 Батарейний αК= 45-40; Д к =2120;

За допомогою таблиці Кравченка:

МРК = ( + ΔХ); БРК= (- ΔУ); Кн =0,042; Кд = 1,001

визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

БРК = ; МРК = Кн х БРК.

БРК = 2120/ 1,001 = 2118 м, тобто ΔУ = -2118 м;

МРК = 0,042 х 2118 = 89, тобто ΔХ = + 89м;

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

Х ц = 08493 +(+89) = 08582

У ц = 43559+ (-2118) = 41441

по координатам цілі визначити її висоту з карти hц = 165 м

за допомогою таблиці синусів

Прирощення координат:

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

Де Д - дальність до цілі - Д к =2120, R -румб - кут ближній до осі Х.

Дирекційний кут з КСП на ціль αК= 45-40;, знаходитися в ІV чверті тому знаки прирощень + ΔХ; - ΔУ

Румб R = α = 14-60; 15-00 - R = 0-40.

«+ΔХ» = 2120 х (sin 0-40) = 2120 х (0,042) = +89м

тобто припрошення координат ΔХ = +89 м.

«-ΔУ»= 2120 х (sin 14-60) = 2120 х (0,999) = -2118 м.

тобто припрошення координат ΔУ = - 2118 м.

значення синусів кутів знайти за допомогою таблиці синусів

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

Х ц = 08493 +(+89) = 08582

У ц = 43559+ (-2118) = 41441

Ціль 44 Батарейний αК= 46-42; Д к =2360;

За допомогою таблиці Кравченка:

МРК = ( + ΔХ); БРК= (- ΔУ); Кн =0,150; Кд = 1,011

визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

БРК = ; МРК = Кн х БРК.

БРК = 2360/ 1,011 = 2334 м, тобто ΔУ = -2334 м;

МРК = 0,150 х 2334 = 350, тобто ΔХ = + 350м;

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

Х ц = 08493 +(+350) = 08843

У ц= 43559+ (-2334) = 41225

по координатам цілі визначити її висоту з карти hц = 165 м

за допомогою таблиці синусів

Прирощення координат:

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

Де Д - дальність до цілі - Д к =2360, R -румб - кут ближній до осі Х.

Дирекційний кут з КСП на ціль αК= 46-42;, знаходитися в ІV чверті тому знаки прирощень + ΔХ; - ΔУ

Румб R = α = 13-58; 15-00 - R = 1-42.

«+ΔХ» = 2360 х (sin 1-42) = 2360 х (0,148) = +350м

тобто припрошення координат ΔХ = +350 м.

«-ΔУ»= 1230 х (sin 13-58) = 2360 х (0,989) = - 2334 м.

тобто припрошення координат ΔУ = - 2334 м.

значення синусів кутів знайти за допомогою таблиці синусів

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

Х ц = 08493 +(+349) = 08842

У ц= 43559+ (- 2334) = 41225

Для рішення задачі, проведення контролю дозволяється використовувати логарифмічну лінійку, обчислювач, прилад управління вогнем.

Складання бойових документів на КСП.

По координатам і характеру цілі скласти журнал розвідки та обслуговування стрільби, список координат цілей, нанести ціль на великомасштабний планшет і карту командира взводу управління, скласти схему цілей та список координат цілей ( див. документи альбому бойових і допоміжних документів)

.3 Метеорологічна підготовка

Складання бюлетеня за даними метеопоста дивізіону.

Дано:

З метеопоста дивізіона (ДМК) отримані дані:

висота метеопоста h м = 190м

час виконання метеовимірювань - 23 грудня 09год. 00хв.

Наземний тиск атмосфери Но = 742мм. рт.ст. Напрямок вітру ά W 0 = 3120

Температура повітря t 0 = + 8 0 С. Швидкість вітру W0 = 4м/свп = 185м

Рішення:

а) відхилення атмосферного тиску ΔН0 = 742 - 750 = -8мм.рт.ст.

б) наземна віртуальна температура ( з віртуальною поправкою)0 = 8 + 1 = 9 0С ( таблиця 1)

в) відхилення наземної віртуальної температури

Δ t 0 = t 0 -15.9 = 9 - 15.9 = -6,9 = -70 С

д) по Δ t 0 = - 70C за допом. таблиць знаходять Δt у( таблиця 2) - середньо відхилення віртуальної температури в прошарках атмосфери.

е) перевести кут вітра в поділки кутоміра (до 1-00) ά W 0(п.к.) = ά W 0/6;

ά W 0(п.к.) = 3120/ 6 = 52-00

ж) по W0 = 4м/с ; та ά W 0 = 52-00 з таблиць 3 та 4 знаходимо ά у та

з) Wу для стандартних висот і складаємо наближений бюлетень

( див. Бланк складання метео наближеного)

Віртуальні поправки (ΔТv, С) Таблиця 1

Середні відхилення температури Dy в залежності від Doмп Таблиця 2

Dy при від’ємних значеннях Dомп вказано в числівнику, при додатних - в знаменнику

Таблиця 3

Швидкості середнього вітру Wy в залежності від швидкості наземного вітру Wo

Бланк складання наближеного бюлетеня “Метеосередній”

за даними метеопоста дивізіону

Дата і час вимірювання: 23 грудня 09год. 00хв.

Висота метеорологічного поста: h мп =190м

Результати вимірювань

Складання бюлетеня “Метеосередній”

Склав : студент Залюбовський Я.І.

Тобто отриманий бюлетень буде:

«Метео 11 наближений - 23090- 0150-50857-02-575306-04-565407-08-565508-12-555508-16-555608-20-555609-24-555609-30-545709-40-545710»

Розрахунок поправок на відхилення метеорологічних умов від табличних.

Дано:

-        Дирекційний кут основного напрямку стрільби αОН = 45-00;

-        Заряд перший;

Розрахувати поправки на відхилення метеорологічних умов на дальності 4км; 6 км, 8км.

Рішення :

Визначити поправки за допомогою бланка:

БЛАНК РОЗРАХУНКУ ПОПРАВОК

DH = DHм +

Заряд Перший , aон = 45-00

1.4 Балістична підготовка

Визначення відхилень балістичних умов стрільби за даними ПЗК, ТБ-16.

Дано:

-        приладом ПЗК виміряна довжина зарядної камори основної гармати батареї

λ0 = 621мм;

         довжина зарядної камори основної гармати, яка записана в формулярі

λгар.= 594мм;

         сумарне відхилення початкової шидкості партії заряду 78-94 02 з формуляра боєприпасів ΔV0зар = -0,5 %;

-        температура заряду виміряна за допомогою батарейного термометра Тз = +50С.

Визначити:

-        відхилення початкової шидкості через знос каналу ствола;

-        сумарне відхилення початкової швидкості ΔV0 сум.;

         поправки на відхилення балістичних умов стрільби.

         Сумарні поправки на відхилення умов стрільби від табличних

Побудувати графік розрахованих поправок.

Рішення :

-        Визначити подовження зарядної камори основної гармати:

Δλ0 = λ0 - λ гар.

де Δλ0 - подовження зарядної камори основної гармати;

λ0 -довжина зарядної камори, яка виміряна за допомогою ПЗК.

λ гар. - довжина зарядної камори основної гармати, яка записана в формулярі.

Δλ0 = 621 - 594 = 27 мм

-        з таблиці стрільби ( наприклад ТС Д-30 стор.205) з таблиці залежності ΔV0 від Δλ0, знайти відхилення початкової швидкості ΔV0 для заряду першого

ΔV0 гар.= -1.2%ΔV0

ΔV0сум =ΔV0гар + ΔV0зар

ΔV0сум = (-1,2 %) + ( -0,5%) = -1.7%V0

Розрахунок поправок на відхилення балістичних умов стрільби від табличних.

Розрахунок сумарних поправок на відхилення умов стрільби від табличних.

-        розрахувати сумарні поправки на відхилення умов стрільби від табличних:

ΔД сум = ΔД метео + ΔД балістика

Побудова графіка розрахованих поправок батареї. (див. документ № 11)

.5 Визначення установок для стрільби

Визначення топографічних даних по планових цілях, рішенням зворотної геодезичної задачі. Визначення обчислених даних по планових цілях. Визначення установок для стрільби по планових цілях. Складання таблиці вирахованих установок.

Дано:

-        координати бойового порядку батареї (дивись розділ топогеодезична прив’язка).

КСП Х ксп= 08493; У ксп = 43559

ВП Х вп = 08362; У вп = 47913; hвп = 185 м

-        розвідані планові цілі (дивись розділ розвідка і визначення координат цілей).

Ціль 41 піхота укрита Х =08630;У = 42065;h = 170м;250 х 200

Ціль 42 піхота укрита Х= 08061;У= 42019;h = 175м; 200х200

Ціль 43 піхота укрита Х= 08582;У= 41441;h = 165м; 200х200

Ціль 44 мінометний взвод укритий Х= 08842;У= 41225; h = 165м 150х150

-        визначені поправки на відхилення умов стрільби (дивись розділ метеорологічна і балістична підготовка).

Визначити

-        топографічні і обчислені дані по планових цілях;

-        установки для стрільби по планових цілях.

         скласти таблицю вирахуваних установок батареї.

Рішення:

-        За допомогою рішення зворотної геодезичної задачі визначити топографічні данні по планових цілях.

а) від координат цілі 41 Х ц = 08630; У ц= 42065; hц = 170 м відняти координати вогневої позиції і визначити різниці координат

Хц = 08630; Уц = 42065 hц = 170 м

Хвп = 08362; Увп =47913 hвп = 185 м

∆X = +268 ∆Y = -5848 Δh=-15м;

б) визначити КН

КН = МРК / БРК = +∆Х / -∆У = 268 / 5848 = 0,045 (до тисячних)

в) по Кн=0,200 відшукують рядок, що відповідає співвідношенню різниці координат +∆Х / -∆У , в клітинці, утвореної перетином цього рядка з графами Н и Д, читаємо число великих поділок кутоміра - 45-00. Число малих поділок 0-43 читають в крайній правій графі проти значення Кн = 0,045. Топографічний дирекційний кут і αтц = 45-43

Напроти Кн по таблиці Кравченка зчитують Кд яке дорівнює 1,001.

По формулі :

ДТЦ=БРК х

Кд визначають дальність топографічну.

ДТЦ=5848х1,001=5853м

По формулі ¶тц = aц - aон знаходимо топографічний доворот

Доворот топографічний ¶тц=45-43 - 45-00=ОН+0-43

По формулі εЦ = · визначають кут місця цілі

де ΔhЦ-перевищення цілі над рівнем вогневої позиції.

ΔhЦ=-15/5,8=-0-03

Тобто топографічними даними по цілі 41 будуть

Дальність топографічна ДтЦ=5853

Доворот топографічний ¶тц=ОН+0-43

Кут місця цілі εЦ =-0-03

-        З графіка розрахованих поправок знімають поправки в дальності і напрямку і визначають обчислені данні по цілі по формулі :

ДобЦ=ДтЦ+ΔД

¶обц=¶тц+Δ¶

Наприклад по цілі 41 (дивись графік розрахованих поправок документ № 11)

Поправка з графіка для дальності топографічної по цілі 41 (ДТЦ=5853) буде по дальності ΔД=+238м; в напрямку Δ¶=+0-01

Обчислені данні будуть:ДобЦ=5853+238= 6091

¶обц= (0-43)+0-01= ОН+0-44.

-        Заповнити таблицю вирахуваних установок батареї ( дивись документ № 13) враховуючи при цьому спосіб обстрілу цілі, наприклад по цілі 41 спосіб обстрілу цілі буде:

а) установки по цілі (по обчисленим даним)

приціл(заряд 1 ТС)= 208; ΔХ тис =20; Рівень 29-97;доворот ОН+0-44;

б) розмір цілі 250х200(5 га), ціль укрита, витрата снарядів на ціль (ПСіУВ стор.204 додаток 9) 180 снарядів на 1 га;

в) стрибок = (1/3Гл) : ΔХ тис = 66:20 = 3 ;

г) Віяло Ів =  = 250 : 36 = 0-07;

д) Кількість установок кутоміра -2 (ціль укрита, на кожну гармату - 41 метра по фронту - тобто більш 25 метрів);

е) Витрата снарядів на гармату - установку

ГР-УСТ. = (N ГА х SЦ): ( nГР х nУП х n УК )

ГА х SЦ - витрата снарядів на ціль;ГР - кількість гармат;УП - кількість установок прицілу ;УК - кількість установок кутоміра.ГР-УСТ= ( 180 х 5):(6 х 3 х 2) = 900/25 снарядів.

Аналогічно розраховуємо по решті цілей:

Ціль 42 Піхота укрита Х= 08061;У= 42019;h = 175; 200х200

Хц = 08061; Уц = 42019 hц = 175 м

Хвп = 08361; Увп =47913 hвп = 185 м

∆X = -301 ∆Y = -5894 Δh=-10м;

б) визначити КН

КН = МРК / БРК = -∆Х / -∆У = 301 / 5894 = 0,051 (до тисячних)

в) по Кн=0,051 - топографічний дирекційний кут з таблиці Кравченка αтц = 44-51

Напроти Кн по таблиці Кравченка зчитують Кд яке дорівнює 1,001.

По формулі : ДТЦ=БРК х Кд визначають дальність топографічну.

ДТЦ= 5894х1,001=5899м

По формулі ¶тц = aц - aон знаходимо топографічний доворот

Доворот топографічний ¶тц=44-51 - 45-00=ОН-0-49

З ГРП Δ Д = +240м; Δд = +0-01

ДобЦ=6139 ;¶обц = ОН -0-48; εЦ= -0-02

-        Заповнити таблицю вирахуваних установок батареї враховуючи при цьому спосіб обстрілу цілі,

по цілі 42 спосіб обстрілу цілі буде:

а) установки по цілі (по обчисленим даним)

приціл(заряд 2 ТС) = 211; ΔХ тис =20; Рівень 29-99;доворот ОН-0-48;

б) розмір цілі 200 х200(4 га), ціль укрита, витрата снарядів на ціль (ПСіУВ стор.204 додаток 9) 180 снарядів на ціль

в) стрибок = (1/3Гл) : ΔХ тис = 66:20 = 3 ;

г) Віяло Ів =  = 200 : 36 = 0-05;

д) Кількість установок кутоміра -2 (ціль укрита, на кожну гармату - 33 метрів по фронту - тобто більш 25 метрів);

е) Витрата снарядів на гармату - установку

ГР-УСТ. = (N ГА х SЦ): ( nГР х nУП х n УК )

ГА х SЦ - витрата снарядів на ціль;ГР - кількість гармат;УП - кількість установок прицілу ;УК - кількість установок кутоміра.

ГР-УСТ= ( 180 х 4):(6 х 3 х 1) = 720/20 снарядів.

Ціль 43 Піхота укрита Х= 08582 У= 41441 h = 165 150х150

Хц = 08582 Уц = 41441 hвп = 165

Хвп = 08362; Увп = 47913 hвп = 185 м

∆X = +220 ∆Y = -6472 Δh=-20м;

б) визначити КН

КН = МРК / БРК = +∆Х / -∆У = 220 / 6472 = 0,033 (до тисячних)

в) по Кн=0,222 - топографічний дирекційний кут з таблиці Кравченка αтц = 45-31

Напроти Кн по таблиці Кравченка зчитують Кд яке дорівнює 1,001.

По формулі : ДТЦ=БРК х Кд визначають дальність топографічну.

ДТЦ= 6472х1,001=6478м

По формулі ¶тц = aц - aон знаходимо топографічний доворот

Доворот топографічний ¶тц=45-31 - 45-00=ОН +0-31

З ГРП Δ Д = +258м; Δд = +0-01

ДобЦ=6736 ;¶обц = ОН +0-32; εЦ= -0-03

-        Заповнити таблицю вирахуваних установок батареї враховуючи при цьому спосіб обстрілу цілі,

по цілі 43 спосіб обстрілу цілі буде:

а) установки по цілі (по обчисленим даним)

приціл(заряд 2 ТС) = 244; ΔХ тис =19; Рівень 29-97;доворот ОН+0-46;

б) розмір цілі 200 х200(4 га), ціль укрита, витрата снарядів на ціль (ПСіУВ стор.204 додаток 9) 180 снарядів на ціль

в) стрибок = (1/3Гл) : ΔХ тис = 66:19 = 3 ;

г) Віяло Ів =  = 200 : 40 = 0-05;

д) Кількість установок кутоміра -2 (ціль укрита, на кожну гармату - 33 метрів по фронту - тобто більш 25 метрів);

е) Витрата снарядів на гармату - установку

ГР-УСТ. = (N ГА х SЦ): ( nГР х nУП х n УК )

ГА х SЦ - витрата снарядів на ціль;ГР - кількість гармат;УП -кількість установок прицілу ;УК - кількість установок кутоміра.ГР-УСТ= ( 180 х 4):(6 х 3 х 2) = 720/20 снарядів.

Ціль 44 Мінометний взвод укритий Х= 08842 У= 41225 h = 165 150х150

Хц = 73176 Уц = 09792 hвп = 152

Хвп = 08362; Увп = 47913 hвп = 185 м

∆X = +480 ∆Y = -6688 Δh=-20м;

б) визначити КН

КН = МРК / БРК = +∆Х / -∆У = 480 / 6680 = 0,071 (до тисячних)

в) по Кн=0,071 - топографічний дирекційний кут з таблиці Кравченка αтц = 45-68

Напроти Кн по таблиці Кравченка зчитують Кд яке дорівнює 1,002.

По формулі : ДТЦ=БРК х Кд визначають дальність топографічну.

ДТЦ= 6688х1,002=6701 м

По формулі ¶тц = aц - aон знаходимо топографічний доворот

Доворот топографічний ¶тц=45-68 - 45-00=ОН +45-68

З ГРП Δ Д = +262 м; Δд = +0-01

ДобЦ=6963 ;¶обц = ОН +0-69; εЦ= -0-02

по цілі 44 спосіб обстрілу цілі буде:

а) установки по цілі (по обчисленим даним)

приціл(заряд 2 ТС) = 256; ΔХ тис =18;Рівень 29-98;доворот ОН+0-69;

б) розмір цілі 150 х150(2,25 га), ціль укрита, витрата снарядів на ціль (ПСіУВ стор.204 додаток 9) 240 снарядів на ціль

в) стрибок = (1/3Гл) : ΔХ тис = 25:18 = 3 ;

г) Віяло Ів =  = 150 : 41 = 0-03;

д) Кількість установок кутоміра -1 (ціль укрита, на кожну гармату - 25 метрів по фронту - тобто не більш 25 метрів);

е) Витрата снарядів на гармату - установку

ГР-УСТ. = (N ГА х SЦ): ( nГР х nУП х n УК )

ГА х SЦ - витрата снарядів на ціль;ГР - кількість гармат;УП - кількість установок прицілу ;УК - кількість установок кутоміра.ГР-УСТ= ( 240):(6 х 3 х 1) = 240/13 снарядів.

2. Поразка спостережної цілі вогнем з закритої вогневої позиції з пристрілювання із спостереженням за знаками розривів

2.1 Пристрілювання цілі із спостереженням за знаками розривів. Стрільба на поразку

стрільба балістичний координата командний

Дано:

Командир батареї наказав знищити непланову ціль - ціль 45 піхота, що спостерігаєтся під кутом 0-50 (Фрц). Батарейний α к = 43-70; Дк ( зі схеми орієнтирів) = 2130м; висота 165 м , пристрілювання цілі із спостереженням за знаками розривів.

Виконати:

а) подати команду на вогневу позицію на початок пристрілювання;

б) провести пристрілювання цілі і її поразку, якщо в ході стрільби отримано спостереження:

1.      Л 1-20

2.      Л 24 -

.        П 17 +

.        Л 8 Усі +

.        П 4 перевага -

6.      Ціль подавлена.

Рішення :

         Визначити топографічні і обчислені дані по цілі 45 (наприклад рішенням прямої і зворотньої геодезичної задачі за допомогою таблиці Кравченка:

Визначити прямокутні координати цілі по полярнним координатам з КСП α к = 43-70 Дк ( зі схеми орієнтирів) = 2130м (пряма геодезична задача)

По таблиці Кравченка

З таблиці Кравченка по дирекційному куту з КСП (αК= 43-70) визначити знаки прирощень координат, і яка з них менша(МРК), а яка більша(БРК).

Витяг з таблиці Кравченка

МРК - ( - ΔХ); БРК- (- ΔУ); Кн =0,137; Кд = 1,009

Визначити значення прирощень координат, виходячи з формул рішення зворотної геодезичної задачі:

Кн = ; Дк = Кд х БРК.

Виводимо з формул:

БРК = ; МРК = Кн х БРК.

де Дк - дальність до цілі з КСП;

Кн, Кд - коефіцієнти з таблиці Кравченка.

БРК = 2130 / 1,009 = 2111 м, тобто ΔУ = - 2111м;

МРК = 0,137 х 2111= 289, тобто ΔХ = - 289 м

Визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

де

Хксп, Уксп - координати КСП батареї (див. розділ топогеодезична прив’язка);

Хц, Уц- прямокутні координати цілі;

ΔХ , ΔУ - прирощення координат.

Х ц = 08493+(-289) = 08204

У ц = 43559+(-2111) = 41448

За допомогою таблиці синусів

Прирощення координат:

ΔХ = Д sin (15-00 - R)

ΔУ = Д sin R

Де Д - дальність до цілі - Д к =2130, R -румб - кут ближній до осі Х.

Дирекційний кут з КСП на ціль αК= 43-70;, знаходиться в ІІІ чверті тому знаки прирощень - ΔХ; - ΔУ

Румб R = α = 13-70; 15-00 - R = 1-30

«-ΔХ» = 2130 х (sin 1-30) = 2130 х (0,136) = -289м

тобто прирощення координат ΔХ = -289 м.

«-ΔУ»= 1260 х (sin 13-70) = 2130 х (0,991) = -2111 м.

тобто прирощення координат ΔУ = -2111 м.

значення синусів кутів знайти за допомогою таблиці синусів

визначити координати цілі:

Х ц = Хксп +ΔХ

У ц = Уксп +ΔУ

де

Хц, Уц - прямокутні координати цілі;

Хксп, Уксп - координати командно-спостережного пункту (дивись топогеодезичну прив’язку КСП);

ΔХ , ΔУ - прирощення координат.

Х ц = 08493+(-289) = 08204

У ц= 43559+(-2111) = 41448

Визначити топографічні дані по цілі з вогневої позиції за допомогою рішення зворотної геодезичної задачі:

Від координат цілі 45 Х ц= 08204; У ц= 41448; hц = 165 м відняти координати вогневої позиції і визначити різниці координат

Хц = 08204; Уц = 41448 hц = 165м

Хвп = 08362; Увп =47913 hвп = 185 м

∆X = -158 ∆Y = -6465 Δh= -20м.

Визначити КН

КН = МРК / БРК = -∆Х / -∆У = 158 / 6465 = 0,024 (до тисячних)

По Кн=0,024 відшукують рядок, що відповідає співвідношенню різниці координат -∆-Х / -∆У , в клітинці, утвореної перетином цього рядка з графами Н и Д, читаємо число великих поділок кутоміра - 44-00. Число малих поділок 0-77 читають в крайній правій графі проти значення Кн = 0,024. Топографічний дирекційний кут з вогневої позиції на ціль αтц = 44-77

Напроти Кн по таблиці Кравченка зчитують Кд яке дорівнює 1,000.

По формулі : ДТЦ=БРКхКд визначають дальність топографічну.

ДТЦ=6465 х 1,000= 6465м

По формулі ¶тц = aц - aон знаходимо топографічний доворот

Доворот топографічний ¶тц=44-77 - 45-00=ОН - 0-23

По формулі

εЦ = ·

визначають кут місця цілі

де ΔhЦ-перевищення цілі над рівнем вогневої позиції.

εЦ = -20 / 6,4= - 0-03

Поправка на зміщення

ПЗ = αТЦ - αК = 44-77 - 43-70 = 1-07

Вогнева позиція ліворуч (тому що αТЦ ≥αК , якщо було б навпаки - вогнева позиція була б праворуч)

Витяг з таблиці Кравченка

Тобто топографічними даними по цілі 45 будуть

Дальність топографічна ДтЦ=6465

Доворот топографічний ¶тц=ОН-0-23

Кут місця цілі εЦ =-0-03

Поправка на зміщення ПЗ =1-07;

Вогнева позиція ліворуч

Визначити обчислені дані по цілі

З графіка розрахованих поправок знімають поправки в дальності і напрямку і визначать обчислені данні по цілі по формулі :

ДобЦ=ДтЦ+ΔД

¶обц=¶тц+Δ¶

Поправка з графіка для дальності топографічної по цілі 45 (6465) буде по дальності ΔД=+264м; в напрямку Δ¶=+0-01

Обчислені данні будуть:

ДобЦ=6465 + 263= 6728

¶обц= (-0-23)+0-01= ОН- 0-22

Cтрибок =25/19=2

         Визначити установки для стрільби і коефіцієнти:

По дальності обчисленій - приціл: Доб = 6728м;

Приціл (ТС стор.58) = 243 тис.; ΔХтис = 19 м.

Доворот обчислений ∂ЦОБ = ОН -0-22

Рівень Рів. = 30-00 + (+/- εЦ ) , Рів = 29-97;

4. Коефіцієнти :

Коефіцієнт віддалення Кв = =  = 0,3;

Крок кутоміра на 100м Кк =  =  = 0-01

. Віяло : ( фронт цілі дано в поділках кутоміра - 0-20 )

Ів =  х Кв = ( 0-20 х 0,3 ) / 6 = 0-02

Команда на вогневу позицію:

№ 1 „Десна, стій! Ціль 45, Піхота, осколково-фугасним, підривник осколковий, заряд перший, шкала тисячних, Приціл 243, Рівень 29-97, доворот - основний напрямок лівіше 0-22, віяло 0-02, третьому один снаряд, - Вогонь!”

Пристрілювання і стрільба на поразку:

Отримано спостереження „ Л 1-20” розрахунок коректури, команда на ВП:

а) коректури:

-       у зв’язку с тим, що отримано спостереження тільки по напрямку, а спостереження по дальності нема, розрив треба вивести на лінію спостереження за формулою :

Δ∂ = -α х Кв, тобто Δ∂ = (1-20) х 0,3 = 0-36

б) команда на ВП:

„ Правіше 0-36 Вогонь!”

Отримано спостереження Л 24 „ - ” - розрахунок коректури, команда на ВП

а) коректури:

-       В дальності - захоплюємо ціль в першу вилку, яка дорівнює 200м ( отримано „-”- збільшуємо дальність на 200 м), тобто коректура в приціл буде ΔП = Δ Д / ΔХ тис = +200 / 19 = +10 поділок прицілу,

тобто Пр = 243 + 10 = 253 тис.

-       В напрямку - виводимо розрив на лінію спостереження, а зміну дальності супроводжуємо кроком кутоміра, тобто

Δ∂ = -α х Кв +/- (ΔД/100) х Кк. ( в нашому випадку вогнева позиція ліворуч, дальність збільшуємо, знак крока кутоміра буде „-”)

Δ∂ = -(-0-24) х 0,3 - (200/100) х 0-01 = +0-07 -0-02 = +0-05

б) команда на ВП:

„Приціл 253 , Правіше 0-05. Вогонь!”

Отримано спостереження П 17 „ + ” - розрахунок коректури, команда на ВП

а) коректури:

-       В дальності - отримана перша вилка, яка дорівнює 200м ( на прицілі 243 отримано „-” , на прицілі 253отримано „+” ) - вилку ділимо навпіл и продовжуємо пристрілювання - зменшуємо дальність на 100м, тобто коректура в приціл буде ΔП = Δ Д / ΔХ тис = -100 / 19 = - 5 поділок прицілу, тобто Пр = 253 - 5 = 248 тис.

-       В напрямку - виводимо розрив на лінію спостереження, а зміну дальності супроводжуємо кроком кутоміра, тобто

Δ∂ = -α х Кв +/- (ΔД/100) х Кк. ( в нашому випадку вогнева позиція ліворуч, дальність зменшуємо, знак крока кутоміра буде „+”)

Δ∂ = -(+0-17) х 0,3 + (100/100) х 0-01 = -0-04 +0-01 = - 0-03

б) команда на ВП:

„Приціл 248 , Лівіше 0-03.Батареї віяло 0-02 по 2 снаряди швидким Вогонь!”

Отримано спостереження Л 8 усі „ + ” - розрахунок коректури, команда на ВП

а) коректури:

-       В дальності - отримана вилка, яка дорівнює 100м ( на прицілі 253 отримано „+”,прицілі 248 отримано „+” )

ΔП = Δ Д / ΔХ тис = - 150 / 19 = -8 поділки прицілу, тобто

Пр = 248 - 8 = 240 тис.

-       В напрямку - виводимо розрив на лінію спостереження, а зміну дальності супроводжуємо кроком кутоміра, тобто

Δ∂ = -α х Кв +/- (ΔД/100) х Кк. ( в нашому випадку вогнева позиція ліворуч, дальність збільшуємо, знак крока кутоміра буде „-”)

Δ∂ = -(-0-08) х 0,3 + (150/100) х 0-01 = +0-02 +0-02 = + 0-04

б) команда на ВП:

„Приціл 240, Правіше 0-04. по 4 снаряди швидким, Вогонь!”

. Отримано спостереження „П4 перевага недольотів.” -

розрахунок коректури, команда на ВП

а) коректури:

-       В дальності - в серії швидкого вогню отримано усі недольоти, глибина цілі до 100 м - збільшуємо дальність на 50м (правила введення коректур при стрільбі на поразку), тобто коректура в приціл буде ΔП = Δ Д / ΔХ тис = + 50 / 19 = + 3 поділки прицілу, тобто

Пр = 243 + 3 = 246 тис.

-       В напрямку - зміну дальності супроводжуємо кроком кутоміра, тобто Δ∂ = +/- (ΔД/100) х Кк. ( в нашому випадку вогнева позиція ліворуч, дальність збільшуємо, знак крока кутоміра буде „-”)

Δ∂ = -0-04х0,3 - (50/100) х 0-01 = -0-01-0-02=-0-03

б) команда на ВП:

„Приціл 246 , Лівіше 0-03. по 4 снаряди швидким, Вогонь!”

. Отримано спостереження „Ціль подавлена”

а) команда на ВП: „Дісна стій! Записати ціль 45 , піхота. Приціл 246, рівень 29-97, основний напрямок правіше 0-16, витрата 183снаряда.”

Список скорочень, які використовуються

ВП - вогнева позиція

КСП - командно-спостережний пункт

ОН - основний напрямок стрільби

ПЗ - поправка на зміщення

Кв - коефіцієнт віддалення

Кк - крок кутоміра

ГРП- графік розрахованих поправок

ПУВ- прилад управління вогнем

ПРК - прилад розрахунку коректур

НІХ - номограма інструментального ходу

МК - мікрокалькулятор

ЕОМ - електронно-обчислювальна машина

Дтц - дальність топографічна по цілі

ДОБЦ - дальність обчислена по цілі.

Дк - дальність командира

СЗР - спостереження за знаками розривів

Список літератури, яка використовувалась

1.      Курс підготовки артилерії Збройних Сил України Київ 2007 р.

2.      Правила стрільби і управління вогнем артилерії Збройних Сил України Київ 2008р.

3.      Збірник нормативів з бойової підготовки Сухопутних військ Збройних Сил України. Київ 2001р.

.        Посібник з бойової роботи вогневих підрозділів артилерії. Суми 2004р.

.        Посібник по вивченнню правил стрільби і управління вогнем.К.2008 р.

.        Збірник задач зі стрільби і управління вогнем. Київ 2000 р.

.        Основні положення зовнішньої балістики ракет і снарядів.Навчальний посібник Київ - 2003 р.
