КУРСОВАЯ РАБОТА

По дисциплине «Информатика»

На тему:

Форматы данных: представление и кодирование информации в компьютере

ВВЕДЕНИЕ

Кодирование информации - это процесс формирования определенного представления информации. При кодировании информация представляется в виде дискретных данных. Декодирование является обратным к кодированию процессом. В более узком смысле под термином «кодирование» часто понимают переход от одной формы представления информации к другой, более удобной для хранения, передачи или обработки. Компьютер может обрабатывать только информацию, представленную в числовой форме. Вся другая информация (например, звуки, изображения, показания приборов и т. д.) для обработки на компьютере должна быть преобразована в числовую форму. С помощью программ для компьютера можно выполнить обратные преобразования полученной информации.

При вводе в компьютер каждая буква кодируется определенным числом, а при выводе на внешние устройства (экран или печать) для восприятия человеком по этим числам строятся изображения букв. Соответствие между набором букв и числами называется кодировкой символов.

Знаки или символы любой природы, из которых конструируются информационные сообщения, называют кодами. Полный набор кодов составляет алфавит кодирования. Как правило, все числа в компьютере представляются с помощью нулей и единиц (а не десяти цифр, как это привычно для людей). Иными словами, компьютеры обычно работают в двоичной системе счисления, поскольку при этом устройства для их обработки получаются значительно более простыми. Ввод чисел в компьютер и вывод их для чтения человеком может осуществляться в привычной десятичной форме, а все необходимые преобразования выполняют программы, работающие на компьютере.

1. ФОРМАТЫ ДАННЫХ: ПРЕДСТАВЛЕНИЕ И КОДИРОВАНИЕ ИНФОРМАЦИИ В КОМПЬЮТЕРЕ

.1 Компьютерное кодирование чисел

Существуют два основных формата представления чисел в памяти компьютера. Один из них используется для кодирования целых чисел, второй (так называемое представление числа в формате с плавающей точкой) используется для задания некоторого подмножества действительных чисел.

Множество целых чисел, представимых в памяти ЭВМ, ограничено. Диапазон значений зависит от размера области памяти, используемой для размещения чисел. В k-разрядной ячейке может храниться 2k различных значений целых чисел.

Чтобы получить внутреннее представление целого положительного числа N, хранящегося в k-разрядном машинном слове, необходимо:

) перевести число N в двоичную систему счисления;

) полученный результат дополнить слева незначащими нулями до k разрядов.

Например, получим внутреннее представление целого числа 1607 в 2-х байтовой ячейке. Переведем число в двоичную систему: 160710 = 110010001112. Внутреннее представление этого числа в ячейке будет следующим: 0000 0110 0100 0111.

Для записи внутреннего представления целого отрицательного числа (-N) необходимо:

) получить внутреннее представление положительного числа N;

) обратный код этого числа заменой 0 на 1 и 1 на 0;

) полученному числу прибавить 1.

Например, получим внутреннее представление целого отрицательного числа -1607. Воспользуемся результатом предыдущего примера и запишем внутреннее представление положительного числа 1607: 0000 0110 0100 0111. Инвертированием получим обратный код: 1111 1001 1011 1000. Добавим единицу: 1111 1001 1011 1001 - это и есть внутреннее двоичное представление числа -1607.

Формат с плавающей точкой использует представление вещественного числа R в виде произведения мантиссы m на основание системы счисления n в некоторой целой степени p, которую называют порядком: R = m × np.

Представление числа в форме с плавающей точкой неоднозначно. Например, справедливы следующие равенства:

12.345 = 0.0012345 × 104 = 1234.5 × 10-2 = 0.12345 × 102.

Чаще всего в ЭВМ используют нормализованное представление числа в форме с плавающей точкой. Мантисса в таком представлении должна удовлетворять условию: 0.1p <= m < 1p. Иначе говоря, мантисса меньше 1 и первая значащая цифра не ноль (p - основание системы счисления).

В памяти компьютера мантисса представляется как целое число, содержащее только значащие цифры (0 целых и запятая не хранятся), так для числа 12.345 в ячейке памяти, отведенной для хранения мантиссы, будет сохранено число 12345. Для однозначного восстановления исходного числа остается сохранить только его порядок, в данном примере - это 2.

Двоичная система счисления (двоичный код) - код, в котором для представления информации используются цепочки бит. Для представления целых чисел используются:

¾  прямой код - знак кодируется нулем для положительных и единицей для отрицательных. 510= 0 000101; -510= 1 000101

¾      обратный код (или дополнительный - дополненный до единицы) для положительных чисел совпадает с прямым кодом, а для отрицательных получается из соответствующего прямого путем поразрядного обращения каждого бита кроме знакового: -5=1 111010

Данный код позволяет унифицировать сложение и вычитание с оговоркой, что если при суммировании чисел в обратном коде длина результата превысит стандартную длину цепочки, то происходит циклический перенос старшего разряда в младший.

Для умножения и деления обратный код менее удобен, чем прямой. В основном обратный код нужен для получения дополнительного.

Дополнительный код (или дополнение до двух) для положительных чисел совпадает с прямым, а для отрицательных чисел получается из обратного кода сложением с 1. Преимущества дополнительного кода перед обратным кодом является упрощение суммирования, т.к. не возникает необходимости в циклическом переносе из старшего разряда в младший.

.2 Компьютерное кодирование текста

Множество символов, используемых при записи текста, называется алфавитом. Количество символов в алфавите называется его мощностью.

Для представления текстовой информации в компьютере чаще всего используется алфавит мощностью 256 символов. Один символ из такого алфавита несет 8 бит информации, т. к. 28 = 256. Но 8 бит составляют один байт, следовательно, двоичный код каждого символа занимает 1 байт памяти ЭВМ. Все символы такого алфавита пронумерованы от 0 до 255, а каждому номеру соответствует 8-разрядный двоичный код от 00000000 до 11111111. Этот код является порядковым номером символа в двоичной системе счисления.

Для разных типов ЭВМ и операционных систем используются различные таблицы кодировки, отличающиеся порядком размещения символов алфавита в кодовой таблице. Международным стандартом на персональных компьютерах является таблица кодировки ASCII.

Принцип последовательного кодирования алфавита заключается в том, что в кодовой таблице ASCII латинские буквы (прописные и строчные) располагаются в алфавитном порядке. Расположение цифр также упорядочено по возрастанию значений.

Стандартными в этой таблице являются только первые 128 символов, т. е. символы с номерами от нуля (двоичный код 00000000) до 127 (01111111). Сюда входят буквы латинского алфавита, цифры, знаки препинания, скобки и некоторые другие символы. Остальные 128 кодов, начиная со 128 (двоичный код 10000000) и кончая 255 (11111111), используются для кодировки букв национальных алфавитов, символов псевдографики и научных символов.

Сейчас существует несколько различных кодовых таблиц для русских букв (КОИ-8, СР-1251, СР-866, Mac, ISO), причем тексты, созданные в одной кодировке, могут неправильно отображаться в другой. Решается такая проблема с помощью специальных программ перевода текста из одной кодировки в другую. В операционной системе Windows пришлось передвинуть русские буквы в таблице на место псевдографики, и получили кодировку Windows 1251 (Win-1251).

В течение долгого времени понятия «байт» и «символ» были почти синонимами. Однако, в конце концов, стало ясно, что 256 различных символов - это не так много. Математикам требуется использовать в формулах специальные математические знаки, переводчикам необходимо создавать тексты, где могут встретиться символы из различных алфавитов, экономистам необходимы символы валют ($, £, ¥). Для решения этой проблемы была разработана универсальная система кодирования текстовой информации - Unicode. В этой кодировке для каждого символа отводится не один, а два байта, т.е. шестнадцать бит. Таким образом, доступно 65536 (216) различных кодов. Этого хватит на латинский алфавит, кириллицу, иврит, африканские и азиатские языки, различные специализированные символы: математические, экономические, технические и многое другое. Главный недостаток Unicode состоит в том, что все тексты в этой кодировке становятся в два раза длиннее. В настоящее время стандарты ASCII и Unicode мирно сосуществуют.

.3 Компьютерное кодирование графики

Почти все создаваемые, обрабатываемые или просматриваемые с помощью компьютера изображения можно разделить на две большие части - растровую и векторную графику.

Для представления графической информации растровым способом используется так называемый точечный подход. На первом этапе вертикальными и горизонтальными линиями делят изображение. Чем больше при этом получилось элементов (пикселей), тем точнее будет передана информация об изображении.

Как известно из физики, любой цвет может быть представлен в виде суммы различной яркости красного, зеленого и синего цветов. Поэтому надо закодировать информацию о яркости каждого из трех цветов для отображения каждого пикселя. В видеопамяти находится двоичная информация об изображении, выводимом на экран.

Таким образом, растровые изображения представляют собой однослойную сетку точек, называемых пикселями (pixel, от англ. picture element), а код пикселя содержит информацию о его цвете.

Для черно-белого изображения (без полутонов) пиксель может принимать только два значения: белый и черный (светится - не светится), а для его кодирования достаточно одного бита памяти: 1 - белый, 0 - черный.

Пиксель на цветном дисплее может иметь различную окраску, поэтому одного бита на пиксель недостаточно. Для кодирования 4-цветного изображения требуются два бита на пиксель, поскольку два бита могут принимать 4 различных состояния. Может использоваться, например, такой вариант кодировки цветов: 00 - черный, 10 - зеленый, 01 - красный, 11 - коричневый.

На RGB-мониторах все разнообразие цветов получается сочетанием базовых цветов: красного (Red), зеленого (Green), синего (Blue), из которых можно получить 8 основных комбинаций (Таблица 1):

Таблица 1

Основные комбинации цвета

Качество кодирования изображения зависит от двух параметров.

Во-первых, качество кодирования изображения тем выше, чем меньше размер точки и соответственно большее количество точек составляет изображение.

Во-вторых, чем большее количество цветов, то есть большее количество возможных состояний точки изображения, используется, тем более качественно кодируется изображение (каждая точка несет большее количество информации). Совокупность используемых в наборе цветов образует палитру цветов.

Графическая информация на экране монитора представляется в виде растрового изображения, которое формируется из определенного количества строк, которые в свою очередь содержат определенное количество точек (пикселей). Качество изображения определяется разрешающей способностью монитора, т.е. количеством точек, из которых оно складывается. Чем больше разрешающая способность, то есть чем больше количество строк растра и точек в строке, тем выше качество изображения. В современных персональных компьютерах обычно используются три основные разрешающие способности экрана: 800х600, 1024х768 и 1280х1024 точки.

Цветные изображения формируются в соответствии с двоичным кодом цвета каждой точки, хранящимся в видеопамяти. Цветные изображения могут иметь различную глубину цвета, которая задается количеством битов, используемым для кодирования цвета точки. Наиболее распространенными значениями глубины цвета являются 8, 16, 24 или 32 бита.

В противоположность растровой графике векторное изображение состоит из геометрических примитивов: линия, прямоугольник, окружность и т.д. Каждый элемент векторного изображения является объектом, который описывается с помощью специального языка (математических уравнения линий, дуг, окружностей и т.д.). Сложные объекты (ломаные линии, различные геометрические фигуры) представляются в виде совокупности элементарных графических объектов. Объекты векторного изображения, в отличие от растровой графики, могут изменять свои размеры без потери качества (при увеличении растрового изображения увеличивается зернистость).

компьютерный число текст графика звук

1.4 Компьютерное кодирование звука

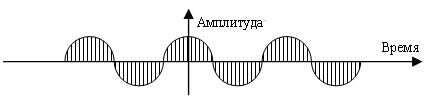

Из курса физики известно, что звук - это колебание частиц воздуха, непрерывный сигнал с меняющейся амплитудой (Рис. 1).

Рис. 1. Звук

При кодировании звука этот сигнал надо представить в виде последовательности нулей и единиц. Как это происходит в микрофоне? Через равные промежутки времени, очень часто (десятки тысяч раз в секунду) измеряется амплитуда колебаний. Каждое измерение производится с ограниченной точностью и записывается в двоичном виде. Частота, с которой записывается амплитуда, называется частотой дискретизации. Полученный ступенчатый сигнал сначала сглаживается посредством аналогового фильтра, а затем преобразуется в звук с помощью усилителя и динамика.

На качество воспроизведения закодированного звука в основном влияют два параметра: частота дискретизации - количество измерений амплитуды за секунду в герцах и глубина кодирования звука - размер в битах, отводимый под запись значения амплитуды. Например, при записи на компакт-диски (CD) используются 16-разрядные значения, а частота дискретизации равна 44032 Гц. Эти параметры обеспечивают превосходное качество звучания речи и музыки. Для стереозвука отдельно записывают данные для левого и для правого канала.

Если преобразовать звук в электрический сигнал (например, с помощью микрофона), мы увидим плавно изменяющееся с течением времени напряжение. Для компьютерной обработки такой аналоговый сигнал нужно каким-то образом преобразовать в последовательность двоичных чисел.

Поступают следующим образом: измеряют напряжение через равные промежутки времени и записывают полученные значения в память компьютера. Этот процесс называется дискретизацией (или оцифровкой), а устройство, выполняющее его - аналого-цифровым преобразователем (АЦП) (Рис. 2).

Рис. 2. Аналогово-цифровое преобразование звука

Для того чтобы воспроизвести закодированный таким образом звук, нужно выполнить обратное преобразование (для него служит цифро-аналоговый преобразователь - ЦАП), а затем сгладить получившийся ступенчатый сигнал.

Чем выше частота дискретизации (т. е. количество отсчетов за секунду) и чем больше разрядов отводится для каждого отсчета, тем точнее будет представлен звук. Но при этом увеличивается и размер звукового файла. Поэтому в зависимости от характера звука, требований, предъявляемых к его качеству и объему занимаемой памяти, выбирают некоторые компромиссные значения.

Описанный способ кодирования звуковой информации достаточно универсален, он позволяет представить любой звук и преобразовывать его самыми разными способами. Но бывают случаи, когда выгодней действовать по-иному.

Человек издавна использует довольно компактный способ представления музыки - нотную запись. В ней специальными символами указывается, какой высоты звук, на каком инструменте и как сыграть. Фактически, ее можно считать алгоритмом для музыканта, записанным на особом формальном языке. В 1983 г. ведущие производители компьютеров и музыкальных синтезаторов разработали стандарт, определивший такую систему кодов. Он получил название MIDI.

Конечно, такая система кодирования позволяет записать далеко не всякий звук, она годится только для инструментальной музыки. Но есть у нее и неоспоримые преимущества: чрезвычайно компактная запись, естественность для музыканта (практически любой MIDI-редактор позволяет работать с музыкой в виде обычных нот), легкость замены инструментов, изменения темпа и тональности мелодии. Существуют и другие, чисто компьютерные, форматы записи музыки. Среди них следует отметить формат MP3, позволяющий с очень большим качеством и степенью сжатия кодировать музыку. При этом вместо 18-20 музыкальных композиций на стандартный компакт-диск (CD-ROM) помещается около 200. Одна песня занимает примерно 3-5 мегабайт, что позволяет пользователям сети Интернет легко обмениваться музыкальными композициями.

. ПРАКТИЧЕСКАЯ ЧАСТЬ

.1 Постановка задачи

Произвести расчет стоимости междугородних телефонных разговоров абонента по заданным значениям. Для определения дня недели, когда производился звонок, следует использовать функцию ДЕНЬНЕД(), а также функции ЕСЛИ() и ИЛИ() (рис. 5.1, рис. 5.2).

Сформировать документ «Квитанция для оплаты телефонных разговоров». По данным квитанции построить гистограмму с отражением стоимости звонков на определенную дату.

Таблица 2

Тарифы на услуги междугородней телефонной связи

Таблица 3

Квитанция для оплаты телефонных разговоров

Дата

Код города

Минут

Стоимость, руб.

15.01.2010

8442

3

16.01.2010

8332

8

17.01.2010

8412

10

18.01.2010

3442

5

23.01.2010

3832

15

Итого

Срок оплаты счета до:

2.2 Описание алгоритма решения задачи

) Запустить табличный процессор MS Excel.

) Создать книгу с именем «Стоимость звонков».

) На рабочем листе MS Excel создать таблицу с базовыми данными о выполненных маршрутах.

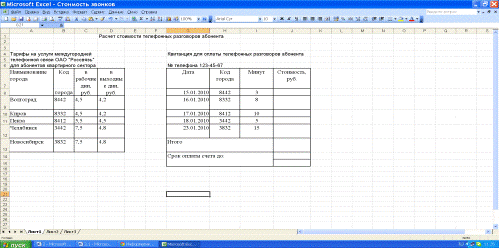

) Заполнить таблицу с базовыми данными (рис. 3).

Рис. 3. Таблица с базовыми данными

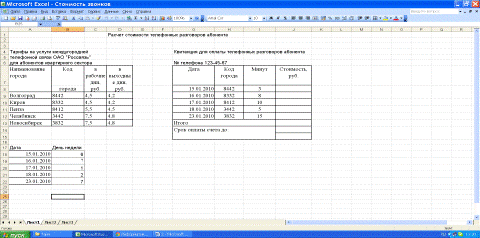

) Чтобы узнать, каким днем недели была дата, создадим дополнительную таблицу, используя функцию ДЕНЬНЕД (Рис. 4)

Рис. 4. Расчет дня недели

) Заполним графу «Стоимость, руб.» в Рис. 5, используя функции ЕСЛИ и ИЛИ. В ячейку J8 внесем формулу:

=ЕСЛИ(ИЛИ(B18<6;B18=5);I8*C9;I8*D9)

) Размножить введенную в ячейку J8 формулу для остальных ячеек (с J8 по J12) данной графы.

) Занести в ячейку J13 формулу:

=СУММ(J8:J12)

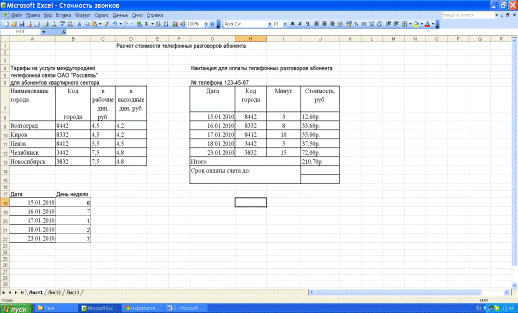

Полученная таблица представлена на Рис. 5

Рис. 5. Расчет стоимости телефонных разговоров

) По полученным данным построим гистограмму с отражением стоимости звонков на определенную дату (Рис. 6).

Рис. 6. Результаты вычислений в графическом виде

ЗАКЛЮЧЕНИЕ

С тех пор как люди научились думать и считать, не было изобретено лучшего способа представления чисел и других данных для анализа и принятия решений, как занесение их в разного рода таблицы. Долгое время и до недавних пор это были ряды и столбцы цифр в различных ведомостях, формах, бланках, отчетах и иных бумажных документах. Сведение данных в такие таблицы и расчеты вручную либо с помощью подручных средств типа счетов или калькулятора может потребовать многих часов кропотливого труда. С изобретением компьютеров появилась альтернатива: рутинные обязанности по обработке данных понемногу стали поручать машине. Решением проблемы явились электронные таблицы, которые в простой и естественной форме соединяют преимущества обоих способов работы с данными. Пользователь (служащий) получил возможность для размещения данных использовать таблицы на экране монитора, а для их обработки - стандартный набор арифметических операций.

Электронная таблица - это диалоговая система обработки данных. Область применения электронных таблиц весьма широка: от ведения домашнего бюджета до инженерных расчетов объема сбыта продукции и финансового состояния предприятий. Данная работа выполнена с применением программы Microsoft Excel из офисного пакета Microsoft Office, в настоящее время наиболее популярным в мире табличным процессором. Это одна из первых программ, в которой в полной мере было продемонстрировано умелое использование преимуществ среды Windows, отношение к которой до этого было весьма скептическим. Microsoft Excel побеждает за счет многообразия возможностей создания качественных таблиц и графиков, чрезвычайно гибкой настраиваемости рабочей среды, возможности формировать полнофункциональные приложения, создавая собственные меню и подменю, а также диалоговые окна, примечания к ячейкам и сообщения и многое другое.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Грег Харвей. Microsoft Office Excel 2003 для «чайников». - М.: Диалектика, 2008. - 692 с.

2.      Леонтьев В. Новейшая энциклопедия персонального компьютера - М.: Олма Медиа Групп, 2007. - 734 с.

.        Представление данных в компьютере

.        Симонович С.В. Информатика. Базовый курс. Учебник для вузов, 3-е изд. - СПб.: Питер, 2011. - 640 с.

.        Широбокова Н. Представление информации в компьютере
