Разработка зеркальной параболической антенны с рупорным облучателем

Содержание

Введение

. Выбор геометрических размеров рупорного облучателя

. Расчет ДН облучателя в плоскостях Е и Н

. Определение геометрических размеров зеркала

. Построение ДН зеркальной антенны

. Расчет фидерного тракта, вращающихся сочленений и узлов

. Расчет КПД, КУ, КНД антенны

Выводы

Список используемой литературы

Введение

Зеркальные параболические антенны широко применяются в радиостанциях различного назначения - радиолокационных, навигационных, радиорелейных и других системах СВЧ диапазона.

Зеркальная параболическая антенна состоит из облучателя и отражающего металлического или металлизированного зеркала. Облучатель располагается в центре зеркала и представляет собой слабонаправленный излучатель. Отражающее зеркало выполняется в виде параболоида вращения, параболического цилиндра, сферы или может иметь специальный профиль, обеспечивающий необходимую ДН.

Они нашли широкое применение благодаря следующим свойствам: сравнительной простоте конструкции, надежности работы, хорошим диапазонным свойствам, способности формировать различные ДН, возможности многофункциональной работы при выборе соответствующего облучателя и ряде других полезных свойств.

Однако, у зеркальных антенн есть несколько существенных недостатков: громоздкие и тяжелые механизмы вращения, ограниченная скорость управления ДН, трудно поддающийся ослаблению УБЛ, обратная реакция зеркала на облучатель и затенение облучателем поля.

В современных конструкциях принимаются меры для ослабления указанных недостатков: используются более легкие материалы конструкции, зеркала специальных форм.

В своей курсовой работе я рассчитывал пирамидальный рупорный облучатель. Такой рупор на конце волновода позволяет получить пространственную ДН, сравнительно симметричную относительно оси зеркала. Такой облучатель имеет более узкую ДН, чем волноводный, и поэтому может применяться в случаях более длиннофокусных параболоидов. Рупорный облучатель имеет значительно меньшее излучение в обратном направлении, чем волноводный.

1. Выбор геометрических размеров рупорного облучателя

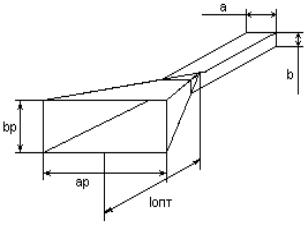

Геометрические размеры волновода и облучателя выберем из условия электродинамического подобия.

Размеры поперечного сечения прямоугольного волновода a и b:

Размеры раскрыва рупора в плоскостях Е и Н:

Длина волновода от возбуждающего устройства до горловины рупора выбирается из условия фильтрации высших типов волн.

Полная длина облучателя:

. Расчет ДН облучателя в плоскостях Е и Н

В плоскости Н:

В плоскости Е:

Диаграммы направленности рупорного облучателя в плоскостях Е и Н практически совпадают, но так как в плоскости Е диаграмма направленности рупора шире чем в плоскости Н, то расчет амплитудного распределения поля вдоль раскрыва антенны будем производить, используя формулу для диаграммы направленности облучателя в плоскости Е.

Проведем аппроксимацию ДН в этой плоскости, функцией :

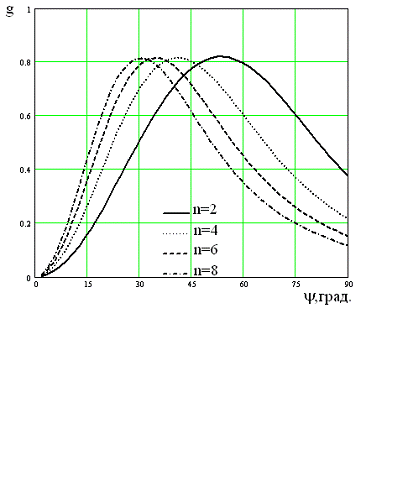

Из построенных графиков видно, что наилучшая аппроксимация главного лепестка наблюдается при n=8. Найдем оптимальный угол раскрыва зеркала, соответствующий максимальному коэффициенту использования поверхности для найденного значения n.

Из графиков получим, при n=8 .

 - амплитудное распределение поля в раскрыве зеркала в зависимости от диаграммы направленности рупорного облучателя имеет вид:

Где  - диаграмма направленности облучателя

После подстановки, амплитудное распределение поля в раскрыве зеркала принимает вид:

Аппроксимирующая функция:

, где

 - принято для удобства расчета.

Построим реальное амплитудное распределение поля в раскрыве зеркала и наложим на него аппроксимирующую функцию.

3. Определение геометрических размеров зеркала

Для определения геометрических размеров и ДН зеркала будем пользоваться аппроксимирующей функцией и табличными данными.

Радиус параболоида:

Фокусное расстояние:

Глубина зеркала:

. Построение ДН зеркальной антенны

Формула для расчета диаграммы направленности:

, где

(U), J1(U) - функции Бесселя нулевого и первого порядка.

После подстановки получаем:

Рис. Диаграмма направленности зеркальной антенны для λ0

Рис. Диаграмма направленности зеркальной антенны для λ0+14%

Рис. Диаграмма направленности зеркальной антенны для λ0-14%

дБ

Ширина диаграммы направленности в заданной полосе частот изменяется 2,9+-0.5°:

. Расчет фидерного тракта, вращающихся сочленений и узлов

зеркальный антенна рупорный облучатель

По заданию требуется обеспечить сектор механического сканирования луча в горизонтальной плоскости: +-180 градусов. Поэтому выбираем электрическую схему с одномерным сканированием в горизонтальной плоскости:

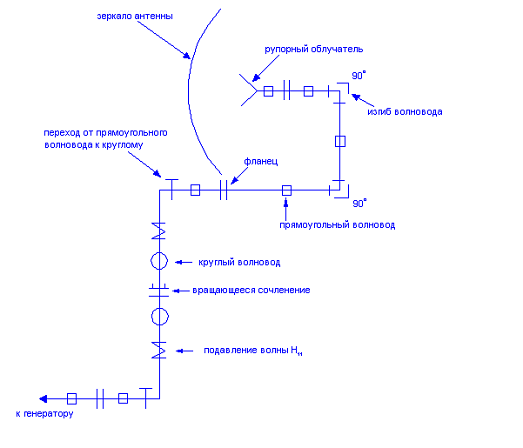

Рис. Электрическая схема с одномерным сканированием в горизонтальной плоскости

В качестве фидерного тракта выберем прямоугольный металлический волновод.

Выберем стандартный волновод: a=23мм, b=10мм.

Длина линии передачи: L=1.5 м.

Рассчитаем предельную мощность, пропускаемую волноводом с волной H10:

Что больше значительно меньшей заданной мощности передатчика (в импульсном режиме 0.7 кВт, соответственно в непрерывном 0.07 кВт)

Осевая симметрия поля, необходимая для сохранения постоянства передачи электромагнитной энергии при вращении подвижной части волноводного тракта относительно неподвижного, имеется в круглых волноводах с симметричными волнами типа Е01 и Н01.

Из-за сложности возбуждения волны Н01 в круглом волноводе в чистом виде (одновременно возбуждаются волны типа Н11, Е01, Н21,Е11) использование вращающихся сочленений на основе данного типа волны не получило широкого практического применения.

Диаметр основного круглого волновода сочленения D определяется из условия распространения волны Е01 (D>0,76λ) и затухания высших типов волн (D<0,97λ), т.е.

,128 см <D< 2.716 см

Проверка круглого волновода на максимальную пропускаемую мощность не производится, так как в прямоугольном волноводе с волной Н10 электрический пробой наступает быстрее, чем пробой в круглом волноводе при любом типе волны.

Дроссельно-фланцевые соединения:

Для соединения отрезков волноводных линий передачи используются дроссельные соединения в круглых, вращающихся друг относительно друга, волноводах и контактные фланцевые соединения в прямоугольных волноводах.

В качестве дроссельной секции в круглом волноводе применяется полуволновая замкнутая линия, состоящая из двух параллельных четвертьволновых участков, длиной l_E01/4=1,47см, с разными волновыми сопротивлениями. Использование притертого фланца при тщательной обработке и строгой параллельности фланцевых поверхностей позволяет получить в месте соединения двух отрезков волноводных линий хороший электрический контакт.

Расчет вращающегося сочленения:

При переходе от прямоугольного волновода с волной Н10 к круглому волноводу в последнем возникают волны: рабочая - Е01 и более низкая паразитная - Н11. Волна Н11 имеет несимметричную структуру поля и её энергия в круглом волноводе равна 1%, поэтому необходимы специальные устройства для гашения этой волны (допустимое содержание паразитных волн составляет 0,1%). В конструкциях таких сочленений для подавления паразитных волн широко применяют «гасящие объемы» и резонансные кольца.

Схема сочленения с «гасящими объемами» и резонансными кольцами имеет вид:

Выберем волноводное сочленение с резонансными кольцами, без гасящего объема. Оно имеет компактные размеры и широкую полосу пропускания частот.

Определим радиус круглого волновода сочленения:

Отсюда R=1.34 cм.

Определим отношение:

Определим эквивалентный радиус провода кольца:

см

см

Выберем кольцо эллиптической формы сечения и его толщину d’=1.5 см.

Толщина кольца:

Рассчитаем дроссельную секцию в круглом волноводе:

Она состоит из двух параллельных четвертьволновых участков, длиной:

 и

Где: см

см

Отсюда:

Определим полную длину сочленения:

см

где n=2.

Определим длину от кольца до стенки сочленения:

см

6. Расчет КПД, КУ, КНД антенны

Коэффициент полезного действия антенны (КПД):

Так как диаграмма направленности рупорного облучателя симметрична относительно оси антенны и может быть аппроксимирована функцией cosⁿ(y), при n=1, то коэффициент полезного действия антенны равен:

=cos²ⁿ⁺¹(y₀)

h = 0,939

Коэффициент усиления антенны (КУ):

КУ (G) антенны показывает во сколько раз необходимо увеличить подводимую мощность при переходе от направленной антенны к абсолютно ненаправленной антенне, чтобы получить то же значение напряженности поля в точке приема.

Коэффициент усиления зеркальной антенны равен:

= pR² - площадь раскрыва.

n - коэффициент использования поверхности (КИП) зеркальной антенны, который полностью определяется характером амплитудного распределения поля в раскрыве зеркала.

h - коэффициент полезного действия антенны.= n*hэффективность зеркальной антенны.

Так как угол раскрыва зеркала был выбран из условия максимальной эффективности антенны, то при g=0,82 КУ будет равен:

КИП антенны: n = 0,873.

Коэффициент направленного действия антенны (КНД):

Коэффициент направленного действия зеркальной антенны равен:

= 4225.7

Коэффициент бегущей волны (КБВ):

Определим величину КБВ тракта как:

Если принять, что реальный  окажется не выше рассчитанного с вероятностью P(x)=0.9, то параметр, зависящий от этой вероятности будет . Из неоднородностей имеем 3 фланца, 1 вращающийся переход, 2 изгиба.

Вращающееся сочленение - =0,05

.

Выводы

В курсовом проекте разрабатывается зеркальная параболическая антенна с рупорным облучателем.

Рассчитанная антенна конструктивно выполняется в виде металлического зеркала с установленным в фокусе рупорным облучателем. Питание антенны осуществляется прямоугольным волноводом, который также служит элементом крепления облучателя в фокусе. Так как антенна должна обеспечивать сектор механического сканирования от -1800 до 1800 в горизонтальной плоскости, то в фидерном тракте, питающем антенну, предусмотрено вращающееся сочленение.

Чтобы защитить антенну от влажности, коррозии, снега, обледенения и сильного ветра предлагается покрасить антенну в серый цвет лакокрасочным покрытием ОСТ4Г00114.202, ГОСТ 9.104-79. Метод нанесения - распыление. Крепление антенны предлагается выполнить из стали и покрасить в серый цвет. Облучатель закрывается тонким диэлектрическим колпаком, прозрачным для волны, но предохраняющим от вредного воздействия окружающей среды.

Местом установки такой антенны является самолет.
