Управление качеством переходных процессов в многосвязных системах
ВВЕДЕНИЕ
Ликвидация аварий, связанных с потерей
устойчивости крупных электроэнергетических систем (ЭЭС) и приводящих к
расстройству электроснабжения больших территорий, представляет большие
трудности. Наибольший аварийный недоотпуск энергии связан именно с этим видом
аварий, при сравнительно небольшом их количестве.
Существенным фактором, определяющим устойчивость
сложных ЭЭС, является обоснованный выбор режимных параметров стабилизации
автоматических регуляторов возбуждения сильного действия (АРВ-СД). С учётом
стратегического значения ЭЭС возможность экспериментального подбора вектора
настроек регуляторов весьма ограничена.
Целью данного курсового проекта является
исследование динамических свойств простейшей электрической системы (ЭС) без и с
учётом автоматического регулирования возбуждения, а также синтез закона
регулирования, обеспечивающего статическую устойчивость простейшей ЭС
(“электропередачи”) в различных режимах ее работы и повышение качества
переходных процессов.
Составление
эквивалентной электрической схемы
Используя схему ЭЭС и результирующие данные
курсовой работы по дисциплине «Переходные процессы в электрических системах»,
составим простейшую эквивалентную ЭС.
Произведём пересчёт значений сопротивлений ЭС в
относительные единицы, приведённые к новым базисным условиям. Сопротивления
всех элементов приводим к напряжению шин генераторного напряжения
б= 15,75 кВ; (1.1)б= Sг.ном∑= 706 МВА.
(1.2)
Расчет параметров схемы замещения выполним в
табличной форме (таблица 1.1).
Таблица 1.1 - Расчет параметров схемы замещения
Элемент
схемы
|
Расчетная
формула
|
Значение,
о.е.
|
Генераторы
G1, G2
|
|
|
Энергосистема
S1
|
|
|
Трансформаторы
Т1, Т2
|
|
|
Трансформаторы
Т3, Т4
|
|
|
Автотрансформаторы
АТ1, АТ2
|
,
|
|
Линия
электропередач W1
|
|
|
Линия
электропередач W2
|
|
|
Линия
электропередач W3
|
|
|
Обобщенные
нагрузки Н1, Н2
|
|
|
Синхронные
двигатели СД
|
,
|
|
Асинхронные
двигатели АД
|
, ,
|
|
Сосредоточенные
нагрузки КН1, КН2
|
,
|
|
|
|
|
|
Рисунок 1.1 - Схема замещения сети1) =
0,172+0,324/3=0,28 о.е. (1.3)
о.е. (1.4)
о.е. (1.5)
о.е (1.6)
о.е. (1.7)
о.е. (1.8)
о.е. (1.9)

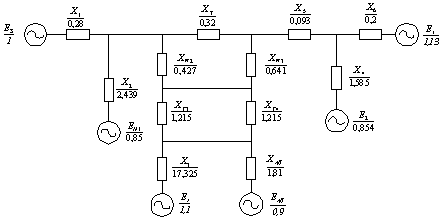

Рисунок 1.2 - Схема замещения после
преобразования
) о.е.
(1.10)
о.е. (1.11)
о.е. (1.12)
о.е. (1.13)
о.е. (1.14)
Рисунок 1.3 - Схема замещения после
преобразования
3) о.е.
(1.15)
о.е. (1.16)
о.е. (1.17)
о.е. (1.18)

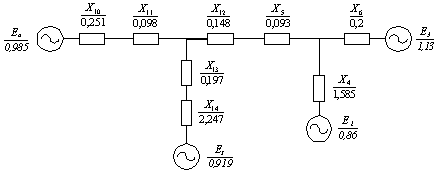

Рисунок 1.4 - Схема замещения после
преобразования
) о.е.
(1.19)
о.е. (1.21)

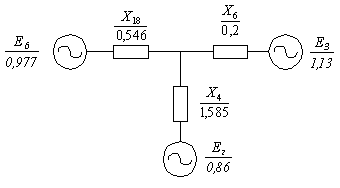

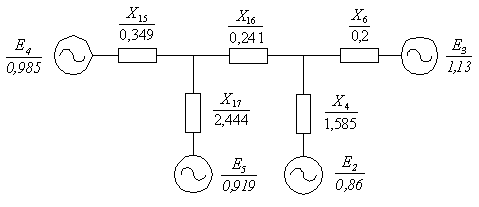

Рисунок 1.5 - Схема замещения после
преобразования
5) о.е.
(1.22)
о.е. (1.23)
Рисунок 1.6 - Схема замещения после
преобразования
) о.е.
(1.24)
о.е. (1.25)
Рисунок 1.7 - Схема замещения после
преобразования
о.е. (1.26)
о.е. (1.27)
Таким образом, путём эквивалентных
преобразований исходная электрическая схема замещения (рисунок 1.1) приведена к
простейшему виду (рисунок 1.8).

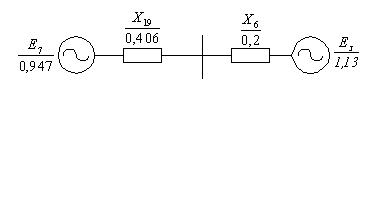

Рисунок 1.8 - Принципиальная схема
электропередачи
Поясним величины, описывающие электрическую
передачу:
- синхронное
реактивное сопротивление синхронного генератора по продольной оси;
- синхронное реактивное
сопротивление синхронного генератора по поперечной оси;
- переходное
реактивное сопротивление генератора по продольной оси;
- постоянная
времени обмотки возбуждения;
- постоянная,
характеризующая механическую инерцию генератора;
- индуктивное
сопротивление электропередачи;
- напряжение на
шинах генератора;
- напряжение на
шинах приемной системы;
- активная
мощность генератора.
Расчёт
аналитического режима электропередачи. Построение взаимного расположения
векторов ЭДС и напряжений электропередачи и векторной диаграммы синхронного
генератора
Используя дополнительные данные индивидуального
задания, рассчитаем аналитический режим работы электропередачи, принципиальная
схема которой представлена на рисунке 1.8, и оформим результаты расчёта в виде
таблицы.
Активная мощность синхронного генератора
рассчитывается по формуле:
Выразим и найдём из этого выражения dл
:
dл =arcsin (sindл)
= arcsin (0,6)=36,870
Реактивная мощность синхронного генератора:
Синхронная ЭДС генератора:
Тангенс угла между ЭДС генератора и напряжением:
dг = arctg (tgdг) = arctg
(1,055)=46,530
Угол между ЭДС генератора и напряжением на шинах
приёмной системы:
d0 = dг + dл
=46,530+36,870= 83,40d0 = 0,9933; cosd0
= 0,1149= Xdг + Xл = 1,54+1 = 2,54= Xqг + Xл = 0,95+1 = 1,95 'd = X'dг + Xл =
0,4+1 = 1,4
Дополнительные переменные:
Продольная составляющая напряжения генератора:
г = - Uгsindг =-1 •
0,725=-0,725
Поперечная составляющая напряжения генератора:
г = Uгcosdг=1•0,688=0,688
Поперечная составляющая тока статора:
Полная мощность генератора:
г = Pг + jQг
Отсюда:
Полный ток статора:
Продольная составляющая тока статора:
Начальное значение ЭДС:
= Uqг - XdгIdг=0,688-1,54•(-0,514) = 1,48
U=Ucosd0
= 1,5•0,115 = 0,1725= -Usind0
= -1,5sin(85,32)=-1,49
Результаты расчёта режима работы электропередачи
в таблицах 2.1 - 2.4.
Таблица 2.1 - Параметры генератора
№
вар.
|
,о.е.
|
о.е.
|
о.е.
|
, с
|
12
|
1,54
|
0,95
|
0,4
|
6
|
5
|
Таблица 2.2 - Установившийся режим генератора
,МВт
|
,МВар
|
,В
|
,В
|
,В
|
о.е.
|
, град
|
0,9
|
0,2
|
1
|
0,688
|
-0,725
|
1,48
|
46,53
|
Таблица 2.3 - Установившийся режим линии
о.е.
|
,МВт
|
,МВар
|
,В
|
,В
|
, град
|
1
|
0,9
|
0,2
|
1
|
1,5
|
36,87
|
Таблица 2.4 - Промежуточные переменные режима
,В
|
,В
|
mud
|
sigd
|
Sinδ0
|
Cos
δ0
|
Iqг,А
|
Idг,,А
|
Iг,,А
|
Eq,о.е.
|
0,1725
|
-1,49
|
0,448
|
0,55
|
0,9933
|
0,1149
|
0,763
|
-0,514
|
0,92
|
1,48
|
Построим векторные диаграммы токов, напряжений и
ЭДС, характеризующие режим работы генератора и электропередачи:
Рисунок 2.1 - Взаимное расположение векторов ЭДС
и напряжений электропередачи
. Построение угловой характеристики активной
мощности электропередачи. Оценка запаса устойчивости
Зависимость активной мощности от угла :
===
0,9053н=∙sind0
=0,9053∙0,9933 =0,8992
Найдем запас устойчивости данного режима:
При помощи программы EXCEL выполним построение
угловой характеристики активной мощности электропередачи, вид которой
представлен на рисунке 2.2.

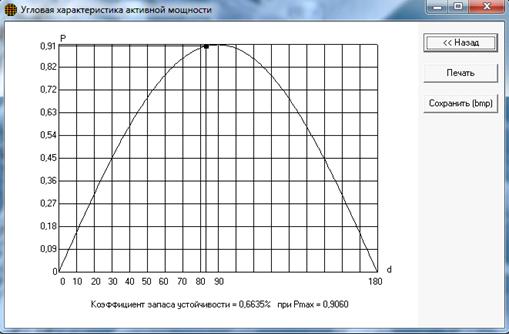

Рисунок 2.2 - Угловая характеристика активной
мощности электропередачи
Режим ЭС считается допустимым если полученный
коэффициент запаса удовлетворяет неравенству: ,
где Kзап.норм - нормативный коэффициент, равный для нормального режима 20%, для
послеаварийного 8%
Полученное значение коэффициента запаса не
удовлетворяет неравенству , режим исследуемой
ЭС считается недопустимым.
Расчёт
частных производных по параметрам регулирования
Частные производные в выражении приращения
электромагнитной мощности определяются следующим образом:
Частные производные по остальным каналам
регулирования вычислим так:
Вывод: поскольку исследуемая
система в точке установившего режима неустойчива.
Составление
дифференциальных уравнений движения Горева-Парка для электромеханических
процессов
Не учитывая демпферные контуры и исключая
составляющие, обусловленные быстрозатухающими переходными процессами и
изменением скорости вращения ротора относительно синхронной оси, запишем
уравнения Горева-Парка в виде:
Линеаризованные уравнения переходных процессов
электропередачи, работающей на мощную приемную систему запишутся в виде:
,
где
В полученных трёх уравнениях для исследования
статической устойчивости необходимо оставить коэффициенты только при двух
переменных: и .
Исключаем переменные и
посредством
замены:
После некоторых преобразований от трёх уравнений
переходим к системе двух линеаризованных уравнений с двумя неизвестными:
Исследование
динамических свойств электропередачи без учёта АРВ-СД
Таким образом система двух линеаризованных
уравнений с двумя неизвестными примет вид:
(5.1)
(5.2)
Обозначим:
(5.3)
(5.4)
(5.5)
(5.6)
Тогда исходную систему уравнений (5.1) можно
записать в виде:
(5.7)
Или в более полной форме:
=
(5.8)
(5.9)
Разрешая (5.7) относительно Δδ
и
ΔEq,
найдем
ПФ параметров регулирования разомкнутой системы Wδ(p) и
WEq(p):
(5.10)
(5.11)
Знаменатель выражений (5.10) и (5.11) является
характеристическим полиномом, имеющим корни, характеризующие динамические
свойства и статическую устойчивость системы. Знаменатель третьего порядка имеет
одну комплексную пару (колебательная составляющая движения) и действительный
корень (апериодическая составляющая).
Характеристический полином:
(5.12)

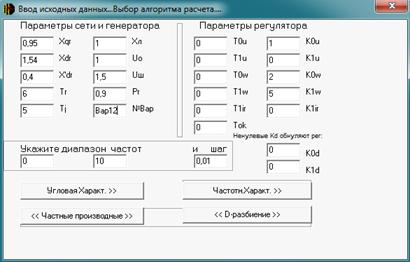

С помощью программы «КОРНИ» определяем корни
характеристического полинома:
,2= -0,202 ± j5,8= 0,102
Результаты решения кубического уравнения
представим в виде таблицы.
Таблица 5.1 - Собственные значения
характеристической матрицы
Затухание,1/c
|
Частота,
Гц
|
-0,202
0,102
|
5,8
0
|
По полученным значениям построим корневую
характеристику разомкнутой системы.

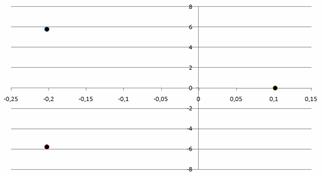

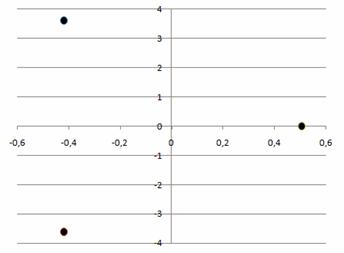

Рисунок 5.1 - Корневая характеристика
разомкнутой системы
Составим передаточную функцию для разомкнутой
системы и
в
частотной форме:
Или в более полном виде:
Получим:
Из полученных АФЧХ выделим выражения для ВЧХ и
МЧХ.
Для :
Для:
Получим выражение для АЧХ в виде:
Выражение для АЧХ передаточной функции имеет
вид:
Выражение для АЧХ передаточной функции имеет
вид:
Выражение для ФЧХ передаточной функции выглядит
следующим образом:
Выражение для ФЧХ передаточной функции выглядит
следующим образом:
Рассчитаем особые точки АЧХ передаточной функции
на
«резонансной» и «нулевой» частоте:
При ,
При ,
Рассчитаем особые точки АЧХ передаточной функции
на
«резонансной» и «нулевой» частоте:
При,
При,

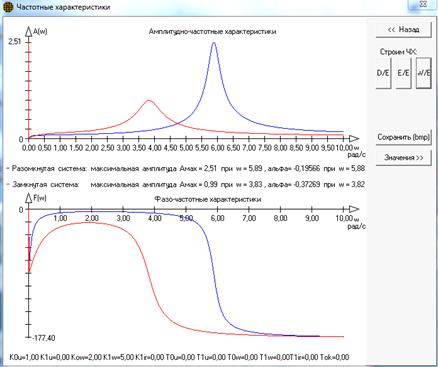

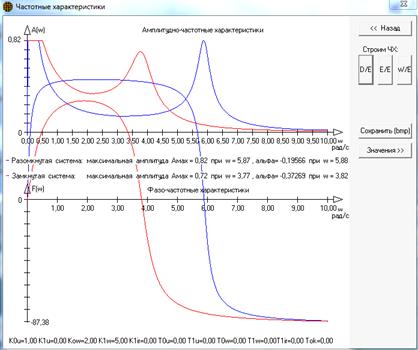

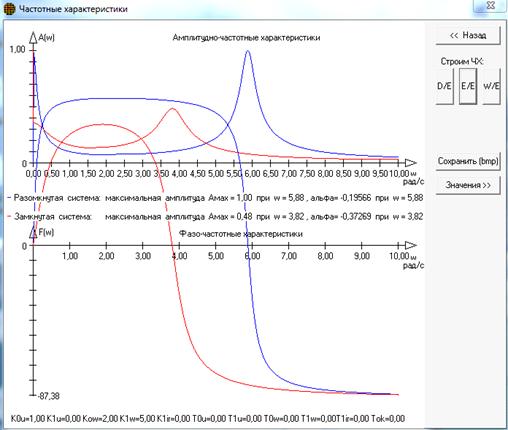

При помощи программы EXCEL произведём расчёт и
построение частотных характеристик разомкнутой системы.

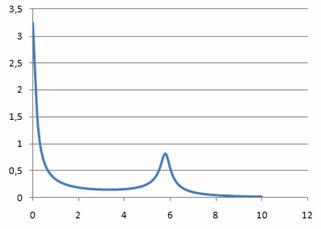

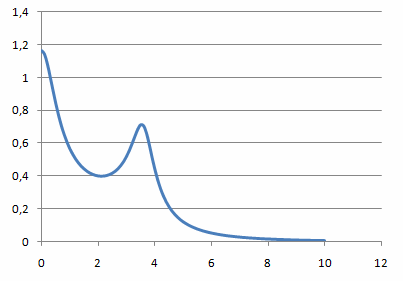

Рисунок 5.2 - АЧХ разомкнутой системы по каналу
регулирования Δδ

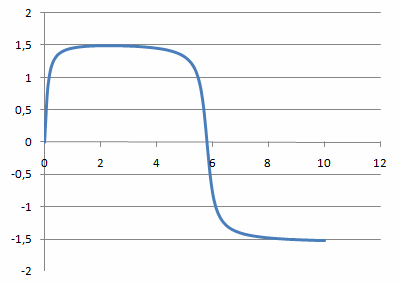

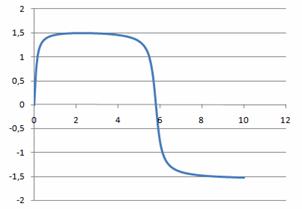

Рисунок 5.3 - ФЧХ разомкнутой системы по каналу
регулирования Δδ

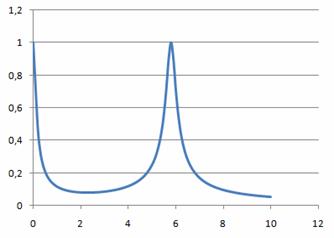

Рисунок 5.4 - АЧХ разомкнутой системы по каналу
регулирования
Рисунок 5.5 - ФЧХ разомкнутой системы по каналу
регулирования
Найдем значение доминирующего корня с помощью
АЧХ и ФЧХ. Домини-рующий корень ХП можно представить в виде:
Вычисленное значение «альфа-критерия»
соответствует вещественной части комплексно-сопряженного корня, которая
определяет степень устойчивости системы. Полученный результат показывает
правильность предлагаемой методики оценки колебательной устойчивости ЭС.
Поскольку один из корней характеристического
полинома разомкнутой системы находятся в правой части комплексной плоскости, то
есть вещественные части корня p3 положительна, система в разомкнутом состоянии
в точке установившегося режима находится в неустойчивом состоянии.
Требуется принять меры по введению системы в
устойчивое состояние путём введения контуров регулирования.
Составление
ПФ параметров регулирования при замыкании системы
По исходным данным определим передаточные
функции отдельных звеньев:
по отклонению параметра:
по производной отклонения:
для общего канала регулирования:
Значение напряжения на выходе регулятора запишем
в виде:
DEr = [(K0UW0U + K1UW1U)DU
+ (K0wW0w
+ K1wW1w)DwU
+ (K+
+K1irW1irDEq]WOKР
Введём обозначения:
Тогда выражение для запишется
в следующем виде:
Приращения параметров режима через их частные
производные записываются следующим образом:
Используя эти выражения, выразим через
и
:
Вынося за скобки и
,
имеем:
Обозначим:
Выражение для примет
виде:
Выразим ПФ по каналам регулирования δ
и
Eq:
В данном случае в виду отсутствия некоторых
каналов регулирования передаточные функции запишутся в виде:
Значение напряжения на выходе регулятора запишем
в виде:
акая форма записи ПФ справедлива для
двухконтурного представления системы показанной на рисунке 6.1.
Рисунок 6.1 - Двухконтурное представление
системы
Исследование
динамических свойств электропередачи с учётом АРВ-СД
Исходную систему уравнений (7.1) можно записать
в виде:
где (7.2)
Передаточная функция для замкнутой системы
(рисунок 7.1) запишется в виде:
(7.3)
Из (7.3) характеристический полином замкнутой
системы:
При помощи программы «КОРНИ» вычислим корни
характеристического определителя замкнутой системы. Результаты запишем в таблице
7.1.
Таблица 7.1 - Собственные значения замкнутой
системы
Затухание,
с-1
|
Частота,
Гц
|
-0,418456
|
3,612132
|
0,50566
|
0
|
По полученным значениям построим корневую
характеристику замкнутой системы на рисунке 7.1.
Рисунок 7.1 - Корневая характеристика замкнутой
системы
Составим передаточную функцию для замкнутой
системы в частотной форме:
Из полученной АФЧХ выделим выражения для ВЧХ и
МЧХ.
Получим выражение для АЧХ в виде:
А()
=
Выражение для АЧХ имеет вид:
Выражение для ФЧХ выглядит следующим образом:
Рассчитаем особые точки АЧХ на «резонансной» и
«нулевой» частоте:
При ,
При ,
При помощи программы EXCEL произведём расчёт и
построение частотных характеристик разомкнутой системы.
Рисунок 7.2 - АЧХ замкнутой системы

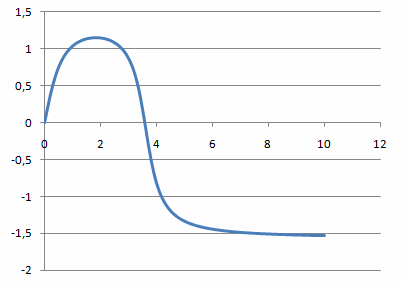

Рисунок 7.3 - ФЧХ замкнутой системы
Поскольку один из корней характеристического
полинома замкнутой системы находятся в правой части комплексной плоскости, то
есть вещественные части корня p3 положительна, система в замкнутом состоянии в
точке установившегося режима находится в неустойчивом состоянии.
Требуется принять меры по введению системы в
устойчивое состояние и увеличению степени устойчивости путём введения контуров
регулирования.
Построение
области Д-разбиения
Для того, чтобы определить значения K0ω
и
K1ω,
которые
на текущей частоте ωк=2πfк
сдвигают годограф Михайлова в начало координат, то есть выводят систему на
границу устойчивости D(jωк, K0ω,K1ω)=0,
необходимо
для каждого заданного значения ωк
решить относительно искомых двух коэффициентов два уравнения, обеспечивающие
равенство нулю действительной и мнимой части выражения для характеристического
годографа:
(8.1)
Или более подробно:
(8.2)
Из (8.1) получим систему уравнений относительно
двух переменных - настроечных коэффициентов K0ω и
K1ω:
(8.3)
Или более подробно:
(8.4)
Поскольку семейство решений данной системы в
виде (wk,K0w,K1w)
образует совокупность точек границы устойчивости или кривой Д-разбиения в
плоскости двух выбранных параметров, получим решение системы. Выразим из
уравнения (9.4) K0ω и K1ω:
По полученным аналитическим выражениям
рассчитаем особые точки кривой D-разбиения для «нулевой и «резонансной»
частоты:
При частоте получены
значения: ,
При частоте получены
значения: ,
Рассчитаем точки пересечения кривой D-разбиения
с осями:
При ,
кривая D-разбиения не имеет пересечение с осью .
При частота
,
следовательно, кривая D-разбиения пересекает ось со
значением .

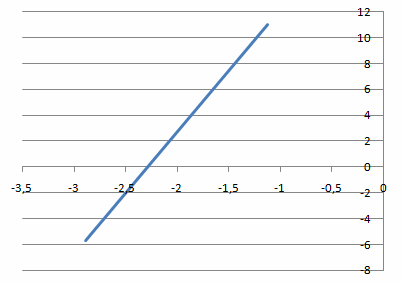

Кривая D-разбиения по настроечным параметрам и
приведена
на рисунке 8.1.
Рисунок 8.1 - Кривая D-разбиения по настроечным
параметрам K0ω и K1ω
Путём расчёта собственных чисел системы при различных
комбинациях настроечных коэффициентов, принадлежащих области равного уровня
демпфирования покажем достоверность полученной области. Результаты анализа
свёдём в таблицу 8.1.
Таблица 8.1 - Собственные числа системы при
различных комбинациях и
Вариант
|
Комбинация
настроечных параметров
|
Собственные
числа системы
|
|
|
|
|
1
|
-2
|
2
|
-0,09753
± j0 -0,015226 ± j 5,20095
|
2
|
-1,5
|
6
|
3
|
-2,5
|
0
|
-0,125256
± j 0 0,019134 ± j 5,80118
|
4
|
-2
|
4
|
-0,04582
± j 0 0,0143211 ± j3,98823
|
5
|
-2,285
|
0
|
-0,10566
± j0 1,310385 ± j5,8008
|
В ходе проверки влияния комбинаций настроечных
коэффициентов каналов АРВ-СД на степень устойчивости системы, исследуемая
область D-разбиения была признана достоверной, поскольку ни одна из комбинаций
коэффициентов усиления не вывела систему из статической устойчивости. При
комбинации коэффициентов K0ω и
K1ω
внутри
области кривой Д-разбиения (комбинации 1 и 2) система стала устойчива, а
комбинация коэффициентов за областью кривой Д-разбиения (комбинации 3 и 4) привела
к противоположному результату. При комбинации коэффициентов K0ω
и
K1ω
на кривой Д-разбиения (комбинация 5) система будет находиться на границе
устойчивости.
Выполнение
контрольных расчётов режима, с использованием программы PROGA.exe
Выполним контрольные расчёты режима, угловой
характеристики, частотных характеристик и областей устойчивости при помощи
«PROGA».
Введём исходные данные в форму ввода программы:
Рисунок 9.1 - Форма ввода данных, заполненная в
соответствии с заданием
Рассчитаем параметры режима и значения частных
производных в точке установившегося режима. Результат расчёта приведём на
рисунке 9.2.
Сделаем расчет угловой характеристики активной
мощности (рисунок 9.3).

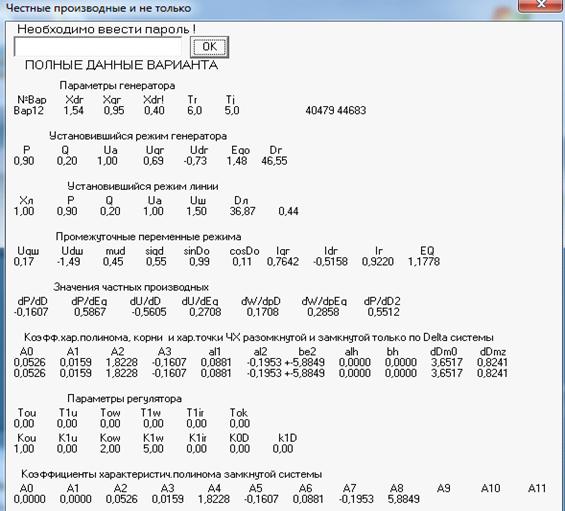

Рисунок 9.2 - Результаты расчёта параметров
режима
Рисунок 9.3 - Результаты расчёта угловой
характеристики активной мощности
Произведём расчёт и построение частотных
характеристик системы.
Рисунок 9.4 - Частотные характеристики системы
по каналу δ
Рисунок 9.5 - Частотные характеристики системы
по каналу Eq
Рисунок 9.6 - Частотные характеристики системы

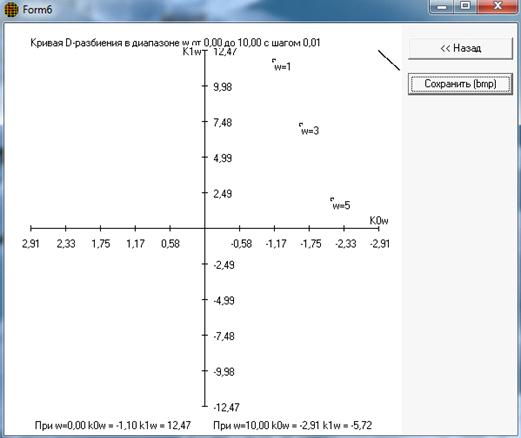

Рисунок 9.7 - Кривая D-разбиения по параметрам и
ЗАКЛЮЧЕНИЕ
В ходе выполнения курсового проекта составлена
эквивалентная простейшая электрическая система (“электропередача”) и рассчитан
режим её работы, результатом чего стали таблицы 2.1-2.4. Была построена угловая
характеристика мощности и определён запас апериодической устойчивости, который
составил около 0,68%. Рассчитаны частные производные, составлены уравнения
Горева-Парка, характеристический определитель (ХО), характеристический полином
(ХП) и передаточные функции (ПФ) параметров регулирования разомкнутой системы.
По найденным корням можно сказать, что разомкнутая система не устойчива.
Была определена ПФ параметра регулирования
замкнутой системы и определены корни характеристического полинома при заданных
значениях коэффициентов регулятора. По найденным корням можно сказать, что
система неустойчива. Построена кривая Д-разбиения (область устойчивости).
СПИСОК ЛИТЕРАТУРЫ
электропередача мощность замыкание
1.
Воропай Н.И. Теория систем для электроэнергетиков: учеб. пособие для вузов. -
Новосибирск: Наука, 2000. - 273 с.
.
Дойников А.Н. Переходные процессы. Расчет токов короткого замыкания в
электрических системах: учебное пособие по курс. и дипл. проектированию. -
Братск: БрГТУ, 2000. - 102 с.
.
Дойников А.Н. Моделирование и расчет электромагнитных переходных процессов в
электрических системах: монография. - Братск: БрГТУ, 1999, 2002. - 130с.
.
Управление качеством переходных процессов в многосвязных системах: методические
указания к выполнению курсового проекта / А.Н. Дойников, О.К. Крумин. - Братск:
БрГУ, 2008. - 68 с.
