Проектирование гидравлической системы плотины
Постановка и анализ задачи
моделирования
Структурная схема
Внешние силы, в частности, потоки воды из
водохранилища оказывают воздействие на турбины, проходя через гидравлическую
систему плотины.
Функциональная схема
Гидравлическая система (Рис.1) подвода воды
через плотину к турбинам гидроэлектростанции 6 из водохранилища 1 включает
напорный туннель 2 и трубопровод 4, между которыми расположен цилиндрический
уравнительный резервуар 3. При регулировании заслонкой 5 подвода воды к
турбинам уравнительный резервуар уменьшает колебания давления в системе.
Рис. 1
При закрытой заслонке уровни H1
и H3 воды
соответственно в водохранилище и уравнительном резервуаре, отсчитываемые от
уровня расположения турбин, одинаковы. При неизменном положении открытой
заслонки объемный расход Q4 воды и ее давление (напор H6) перед турбинами
постоянны. При этом ρg(Н1
- H3) = QŘ2 где
ρ-
плотность воды, g - ускорение
свободного падения, Ř2 - гидравлическое
сопротивление туннеля. Но изменение положения заслонки приводит к возникновению
переходного процесса, связанного с изменением Q4, H3 и H6
во времени t.
Обозначим Ř4
и Ř5
- постоянное и регулируемое гидравлические сопротивления напорного трубопровода
и заслонки соответственно, Ř6
- гидравлическое сопротивление турбин. В силу электрогидравлической аналогии
сопротивления Ri, i = 2, 4, 5,
6, резисторов эквивалентной схемы рассматриваемой гидравлической системы должны
быть пропорциональны соответствующим гидравлическим сопротивлениям Ř3
емкость
С3 конденсатора - гидравлической емкости уравнительного
резервуара с поперечным сечением площадью S3,
а индуктивности L2 и L4 - гидравлическим индуктивностям Ĺ2
= ρl2/S2 и L4 = ρl4/S4
напорных туннеля и трубопровода с поперечными сечениями площадью S2
и S4 соответственно.
Напряжение U1 источника пропорционально давлению р1 = ρgН1
на входе в напорный туннель, которое благодаря большому объему водохранилища
можно считать постоянным.

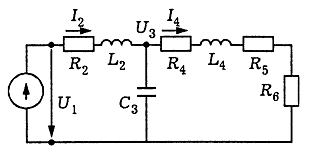

Рис. 2
Согласно первому закону Кирхгофа, для узла
эквивалентной схемы с напряжением U3,
пропорциональным давлению p3
= ρq воды в месте
соединения туннеля и трубопровода запишем:
(1)
где I2,
I4 - силы токов в ветвях
схемы, пропорциональные текущим значениям объемных расходов Q2 и Q4 через
туннель и трубопровод соответственно. Используя второй закон Кирхгофа для
каждого из двух контуров схемы (Рис. 2) при их обходе по ходу часовой стрелки,
получаем
(2)
Теперь от уравнений (1) и (2) можно перейти к
нормальной системе трех ОДУ:
(3)
относительно p3,
Q2 и Q4. Если исключить p3
то получим систему двух ОДУ второго порядка относительно Q2 и Q4. Для ее
решения следует использовать в качестве начальных условий равенства Q2=Q4=0 при
t=0.
Решение системы ОДУ в среде Maple
6
> restart; sys:=diff(q2(t),t)=(p1-q2*r2)/L2,
diff(q4(t),t)=-q4*(r4+r5+r6)/L4;
> fn:={q2(t),q4(t)};
> dsolve({sys,q2(0)=0,q4(0)=0},fn);
После нахождения зависимостей Q2
и Q4 от t можно получить формулу расчета напора воды
перед турбинами. Зависимость Q4
от t:
(4)
Гидравлическое сопротивление R
находится по формуле
(5) ,
Где μ -
коэффициент вязкости воды, l
- длина участка трубы, a
- длина стороны квадратного сечения трубы, т.к. в предыдущих расчетах
использовалась площадь сечения S,
заменим эту величину и в этой формуле, тогда она примет вид
(6)
Гидравлическая индуктивность L4
напорного трубопровода с поперечным сечением площадью S
и длиной трубопровод l4:
(7)
Окончательная формула расчета напора воды перед
турбинами:
(8)
что при подстановке зависимости Q4(t)
(c учетом подстановки
L4 и всех
присутствующих R, а также
того, что l6, l5
- неучитываемые величины) дает
(9)
Из формулы (9) видно, что для системы
моделирования нужно оперировать следующими данными:
Входные параметры:
· Коэффициент вязкости воды
· Площадь сечения трубы
· Ускорение свободного падения
· Плотность воды
Выходные параметры:
· Напор воды перед турбинами
Контролируемые параметры:
· Коэффициент вязкости воды (Различен
при разных температурах)
· Площадь сечения трубы
· Плотность воды
Неконтролируемые параметры:
· Ускорение свободного падения
Граничные условия:
· Время
Целью моделирования является прогнозирование
напора воды, прошедшей через плотину с заданными параметрами.
Варьирование входных параметров:
ρ = 0,9..1.2 кг/м³;
μ = 1..1,792 мПа∙с
S = 1..3 м²
Программа экспериментов
№
Эксперимента
|
Контролируемые
параметры
|
Выходные
параметры
|
|
ρ
|
μ
|
S
|
t
|
υкр
|
1-3
|
1
|
1 - 3 (∆=2)
|
0..60
|
+
|
3-10
|
0.99
|
1 - 1.792 (∆=0,792)
|
2
|
0..60
|
+
|
10-13
|
0.9
- 1.2
(∆=0.3)
|
1
|
2
|
0..60
|
+
|
Разработка моделирующей программы
Для каждой серии экспериментов строится
трёхмерный график по исходным данным.
>restart;h:=4*t*mu^2/(9.8*ro^2*s^2);mu:=1;ro:=0.99;plot3d(h,s=1..3,t=0..60);
>restart;h:=4*t*mu^2/(9.8*ro^2*s^2);s:=2;ro:=0.99;plot3d(h,mu=1..1.792,t=0..60);
>restart;h:=4*t*mu^2/(9.8*ro^2*s^2);mu:=1;s:=2;plot3d(h,ro=0.9..1.2,t=0..60);
Интерпретация результатов
моделирования

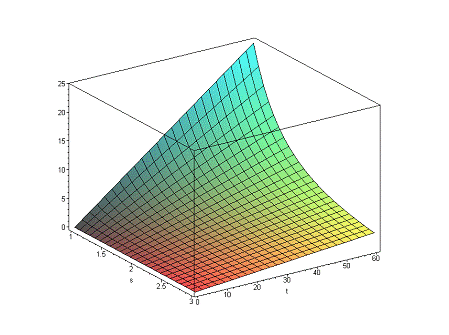

1. График зависимости напора воды перед
турбинами от времени и площади сечения труб:
Напор воды перед турбиной обратно пропорционален
площади сечения труб, зависимость параболическая.

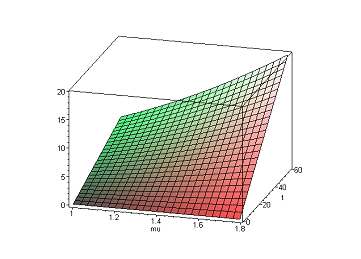

. График зависимости напора воды перед турбинами
от времени и коэффициента вязкости воды:
Напор воды перед турбиной прямо пропорционален
коэффициенту вязкости воды, зависимость параболическая.

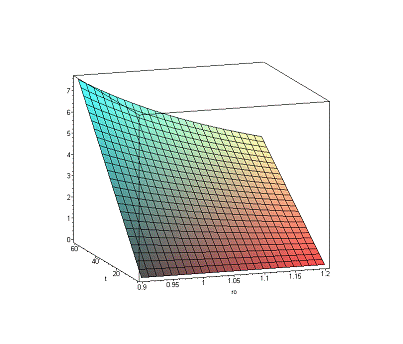

. График зависимости напора воды перед турбинами
от времени и плотности воды:
Напор воды перед турбиной обратно пропорционален
плотности воды, зависимость параболическая.
Список использованной литературы
Зарубин В.С. Математическое моделирование в
технике. Учебник для вузов.- М: МГТУ, 2001. - 171-176 с.
