Задание

В курсовой работе необходимо спроектировать областную сеть ДЭС, привести её структуру и описание. Рассчитать оконечные и внутритерриториальные участки, потоки через ЦКС, оборудование СТК и число шкафов. Определить число РМИД и устройств сопряжения, число каналов в магистральных направлениях, производительность ЦКС, возможность подключения подстанции.

.
Исходные данные

)        Число магистральных направлений: 3

)        Нагрузка от ГОС: (5·№+80)·10 = 850 телеграмм/сутки

)        Число ГОС: 7·№ = 7

)        Число абонентов абонентского телеграфа/число заявок АТ:

+3·№ / 45+2·№ = 183 / 47

)        Число абонентов передачи данных / число заявок ПД:

+3·№ / 45+2·№ = 173 / 47

6)      Коэффициент местного транзита α: 1,5·№ = 1,5 %

)        Коэффициент магистрального транзита β: 2,5·№ = 2,5 %

)        Доля исходящей нагрузки от общей нагрузки ГОС: 25%

.
Структура областной сети ДЭС и её описание

Рис. 1.

ЦКС - центр коммутации сообщений;

ГОС - городские отделения связи;

РУС - районные отделения связи;

ОУ ПД - оконечные устройства передачи данных;

ЦКК - центр коммутации каналов;

АТ - абонентского телеграфирования;

ПД - передачи данных.

В областном узле связи стоит центр коммутации каналов (ЦКК) и центр коммутации сообщений (ЦКС). ЦКС обслуживает трафик от сети общего пользования, а ЦКК от сети Телекс.

4. Описание обобщённой структуры схемы сети ДЭС и её рабочих мест

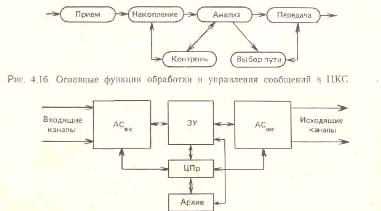

Рис.2

Основные функции

Основными задачами ЦКС являются прием сообщения из канала связи, запись сообщения в накопитель центра,- анализ служебной части сообщения и последующая передача сообщения в соответствии с адресом получателя. В процессе решения этой задачи ЦСК выполняет множество операций над сообщением, которые можно условно разделить на три группы. К первой группе относятся операции по обработке сообщений, ко второй - по управлению сообщением и к третьей - по обеспечению взаимодействия ЦКС с другими элементами данной сети или элементами других сетей.

Обработка сообщения начинается с приема блока информации определенной длины, поступающего в ЦКС* Блок представляет собой часть сообщения и может содержать одну или несколько кодовых комбинаций. Функция приема реализуется одним из основных элементов ЦКС - аппаратурой сопряжения входящих и исходящих каналов (соответственно АС_ВК и АС_НК) или мультиплексором. Затем выполняется накопление принятых блоков. Вторым основным элементом центра является комплекс накопителей, включающих в свой состав различные по своим характеристикам ЗУ. Одни из них используются для оперативного (промежуточного) накопления сообщения или его части, другие - для долговременного хранения сообщений, третьи - для хранения программ, справочных данных, архива и т. д.

После того как в центре накопится полное сообщение, производится его анализ, также входящий в состав процедур обработки. При анализе, выполняемом центральным процессором (ЦПр), анализируется служебная часть формата, определяется адрес получателя и категория срочности сообщения. Кроме того, в процессе анализа могут выполняться процедуры защиты от ошибок, чтение текста (если это необходимо) и т. д.

Последней функцией обработки сообщения является его передача из ЦКС в канал связи. Эта операция также осуществляется АС.

Большое внимание в системах КС уделяется вопросу сохранности информации, так как только при этом условии можно гарантировать, что сообщение, поступившее в ЦКС, будет обработано и передано абоненту. Сохранность сообщения обеспечивается контролем, заключающимся в регистрации сообщения, хранении его копии в архиве и ряде других вспомогательных операций. Контроль, как и выбор пути, осуществляется ЦПр с использованием долговременных накопителей.

Кроме рассмотренных выше функций, связанных непосредственно с приемом и передачей сообщения, ЦКС выполняет еще ряд операций по обеспечению взаимодействия с другими техническими средствами сети:

автоматический вызов и автоответ на коммутируемых каналах;

обмен служебной информацией со смежными ЦКС;

опрос состояния абонентских пунктов и каналов связи;

статистический анализ данных о работе ЦКС и сопряжённых с ним каналов связи.

ВК строится на базе двух ЭВМ, работающих параллельно, и осуществляет обработку, накопление и анализ информации, её архивацию и выдачу по соответствующему адресу.

УС осуществляет связь ВК с каналами связи, выполняет приём телеграфных посылок, формирование знаков, необходимых для ввода в ЭВМ, а также приём знаков из ВК и выдачу их в канал связи

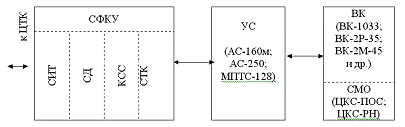

Обобщённое структурное построение ЦКС приведено на рис. 3.

Рис. 3.

СФКУ - службы функционального контроля;

СИТ - службы индексации телеграмм;

СД - службы диспетчера;

КСС - контрольно-справочная служба;

СТК - службы технического контроля;

УС - устройства сопряжения с каналами связи;

ВК - вычислительный комплекс;

СМО - система математического обеспечения;

ЦКС-РН - система с режимом разделения нагрузки.

Комплекс технических средств СФКУ предназначен:

для общего контроля и управления обработкой потоков сообщений в ЦКС и на сети зоны КС, перераспределением потоков телеграфной нагрузки, контроля за работой ЦКС и в аварийных ситуациях;        сохранности обработанных в ЦКС телеграмм, восстановлении утерянных и искажённых в процессе обработки телеграмм, учёта и анализа правил общей и технической эксплуатации в соответствии с технологическим алгоритмом обработки телеграмм, сбора и систематизации статистических данных о работе ЦКС, сохранности журнала особо важных телеграмм (КСС);

индексации телеграмм, адресованных в зону ЦКС и не имеющих низового индекса (СИТ);

контроля работоспособности каналов связи, подключённых к устройствам сопряжений, а также оконечных пунктов (СТК).

СМО ЦКС является специализированной системой, предназначенной для решения задачи коммутации сообщений на ЕС ЭВМ в реальном масштабе времени и обеспечивает организацию работы всего комплекса ЦКС, взаимодействие ВК с оконечными пунктами, рабочими местами СФКУ, а также непрерывность работы ЦКС при возникновении сбоев и неисправностей в оборудовании.

5. Расчёт оконечных участков

Количество исходящих линий от 1 ГОС:

,

 - суточный исходящий обмен ОП;

;

;

 - норматив по передаче при скорости 50 Бод.

Количество входящих линий на 1 ГОС:

,

 - суточный входящий обмен ОП;

- время, затрачиваемое на передачу 1 телеграммы из ЦКС в ОП;

,8 - коэффициент использования канала в ЧНН.

Так как по условию имеем 7 ГОС, общее число исходящих и входящих линий от ОП будет:

;

.

6. Расчёт внутритерриториальных участков

Каждая абонентская установка может быть загружена на 0,2-0,3 Эрл. Тогда нагрузка от абонентов АТ в ЧНН:

;

нагрузка от абонентов ПД в ЧНН:

.

Доля нагрузки на внутритерриториальном участке равна 10%. Поскольку нагрузки на исходящем и входящем направлениях одинаковые, то:

.

Так как между ЦКК и ЦКС система с отказами, то для расчета требуемого количества линий можно использовать таблицы Пальма при нагрузке  и вероятности потерь Р = 0,01:

.

Рассчитаем количество линий от ЦКС к ЦКК (система с ожиданием):

.

7. Расчёт межтерриториальных участков

.1 Расчёт потоков через ЦКС

Рис.4

Суммарные потоки по всем направлениям:

1)

)

)

)

)

)

.2 Расчёт числа каналов в магистральных направлениях

Суммарный поток сообщений в магистральных направлениях:

.

Данный ЦКС имеет 3 магистральных направления. Примем следующие доли суммарного потока к этим направлениям:

Таблица 1

Расчёт числа каналов между ЦКС производится по формуле:

,

;

.

Таблица 2

8. Расчёт числа РМИТ

Количество РМИТ определяется исходя из:

производительности оконечных устройств, используемых для обработки телеграмм, у которых отсутствует индекс отделения;

неиндексированного обмена узла, в котором устанавливается ЦКС.

При использовании для индексации телеграмм телеграфных аппаратов и ручной сортировки число рабочих мест определяется по формуле:

,

 - входящая нагрузка узла, в котором установлен ЦКС;

- коэффициент неиндексированной нагрузки;

 - норматив по обработке неиндексированной нагрузки.

9. Расчёт суммарного числа каналов, подключаемых к ЦКС. Расчёт числа устройств сопряжения, числа пультов

Общее число каналов, подключаемых к ЦКС, определяется выражением

Количество служебных каналов  определяется числом пультов  (по одному каналу на пульт), числом рабочих мест индексации телеграмм  (по одному каналу на рабочее место), а также числом служебных каналов ко всем остальным рабочим местам СФКУ и пульту ПТД. Для ЦКС число таких каналов составляет 13. Таким образом,

.

Предположим , тогда

Количество пультов ПТСП определяется ёмкостью гнездового поля ПТСП (50) и числом некоммутируемых каналов, включенных в ЦКС

Таким образом,

.

Значит, предположение оказалось верным.

Общее число каналов, подключаемых к ЦКС:

Количество стоек устройств сопряжения:

Так как общее число каналов ЦКС составляет 70, то, исходя из минимального резерва, выберем стойку МПТС-128 на 128 каналов. Тогда

10. Расчёт оборудования СТК

Каждый пульт контроля и измерений телеграфных каналов (ПКИ-2) совместно с двумя стойками СИП позволяет обслужить 480 каналов, включённых в ЦКС-Т1.

Комплект аппаратуры оперативного обслуживания магистральных и зоновых телеграфных каналов (ОМЗ-ТК) позволяет обслуживать до 1200 каналов, включённых в ЦКС-Т2. ОМЗ-ТК используется совместно со стойками СКУ, каждая из которых рассчитана на подключение 600 телеграфных каналов.

Количество стоек коммутации каналов САК-ТТ-10/20 равно 1 шт. для ЦКС-Т1 (при условии включения в неё 480 каналов) и 3 шт. для ЦКС-Т2.

Каждая промежуточная стойка переключений (ПСП-0) рассчитана на 600 шестипроводных кроссировок.

11. Расчёт числа шкафов

Для хранения двухмесячного архива количество бобин НМЛ должно составлять не менее 244 шт. (по 4 бобины в сутки). С учётом того, что в одном шкафу можно разместить 76 бобин, потребуется

.

Для хранения перфокарт и перфолент предусматривается два шкафа на ЦКС.

12. Расчёт производительности ЦКС

Требуемая производительность проектируемого ЦКС может быть рассчитана по формуле:

,

 - максимальный суточный обмен, который может поступить в проектируемый ЦКС;

 - коэффициент уровня загрузки.

Таблица 3

Соответственно, нашим требованиям удовлетворяет ЭТК-КС. Он обеспечивает производительность процессора 1 сообщение в секунду и максимальное число точек подключения 128.

13. Определение возможности подключения подстанции

Требуемое число точек подключения к данному ЦКС составляет 70, а максимально можно подключить 128 каналов. Тогда имеем

-70=58 свободных точек подключения.

Соответственно у нас нет возможности подключить подстанцию.
