Аннотация

Курсовая работа выполнена на тему: «Системы видеоконференц связи (ВКС)».

Курсовая работа содержит следующие разделы:

-       Введение

-       Обзор систем видеоконференций

-       Технические требования на абонентское устройство конференцсвязи

-       Выводы и рекомендации

-       Библиографический список

В первой главе рассмотрено назначение систем видеоконференций, передача мультимедийных данных в INTERNET в реальном времени.

Во второй главе представлен выбор структуры и форматов данных в системе видеоконференций, выбор метода кодирования - декодирования, описание стандарта кодирования.

Курсовая работа выполнена на 41 стр., представлено 5 рисунков, 1 таблица, 20 источников библиографического списка.

Содержание

Введение

. Обзор систем видеоконференций

.1 Назначение систем видеоконференций

.2 Передача мультимедийных данных через сеть INTERNET в режиме реального времени

. Технические требования к абонентским устройствам видеоконференцсвязи

.1 Выбор структуры и форматов данных в системе видеоконференций

.2 Выбор метода кодирования - декодирования, описание стандарта кодирования

Выводы и рекомендации

Библиографический список

Введение

Современный компьютерный мир не знает пространственных границ. Друзья, коллеги, работники предприятий могут находиться на расстоянии сотен или даже тысяч километров друг от друга. Поэтому возникает вопрос, как лучше всего организовать полноценный контакт с ними.

Личная встреча не всегда возможна. Часто электронная почта не способна решить все проблемы. Телефонные переговоры значительно ограничены в возможностях. Нужны инструменты, способные оперативно и качественно решать подобного рода задачи. Современные решения видеоконференцсвязи (ВКС), обладающие функциональностью систем высокого класса и доступностью простого телефона, существенно расширяют возможности телекоммуникаций.

Видеоконференцсвязь позволяет добавить к средствам передачи голоса и данных обмен визуальной информацией. То есть мы не только видим и слышим собеседника, но и демонстрируем ему цифровые документы, бумажные копии и предметы. Данный способ групповой работы находит все большее применение благодаря увеличению числа компаний, рабочие места сотрудников которых располагаются по месту жительства, что способствует повышению эффективности их работы и существенной экономии средств. В частности, исключается аренда помещений, оплата счетов за электроэнергию, рабочее время.

Системы видеоконференцсвязи способствуют росту динамичности и гибкости бизнеса, оптимизируя управление в крупных региональных, межрегиональных, транснациональных компаниях и в учреждениях государственной власти. Другими словами, применение видеоконференцсвязи дает людям и бизнесу следующие неоспоримые преимущества. Увеличивается производительность труда, экономится дорогостоящее время, появляется возможность быстро и эффективно распределять ресурсы, ускоряются процессы принятия решений за счет привлечения при необходимости дополнительных внештатных экспертов.

Снижается время на переезды и связанные с ними расходы, повышается комфортность работы и коммуникаций, устраняется усталость и даже стресс работников предприятий использующих (ВКС). Условия выживания на конкурентном рынке требуют от компаний высокой скорости принятия решений, что, в конечном счете, ввиду развития технологий электронных коммуникаций, все чаще служит основным мотивом применения электронных систем видеоконференций в бизнесе. Все вышеперечисленные факторы способствуют росту потребления услуг интерактивного общения и коммуникаций, порождая спрос, способствуя тем самым повышению качества и количества систем видеоконференцсвязи в мире.

1. Обзор систем видеоконференций

1.1 Назначение систем видеоконференций

В связи с бурным развитием сетевых, а так же коммуникационных технологий, возросшей производительностью компьютеров, и с необходимостью обрабатывать все большее количество информации (как локальной, так сетевой и межсетевой) возросла роль программного обеспечения и оборудования, что можно обозначить общим названием "persоn to persоn". Удаленный доступ, дистанционное образование и управление, а также средства проведения видеоконференций переживают период бурного роста. Неся собой назначение облегчить и увеличить эффективность взаимодействия как человека с компьютером, так и групп людей с компьютерами, объединенными в сеть. В данный момент в мире насчитывается более 250 компаний занимающихся разработкой программного обеспечения и оборудования для видеоконференций, не смотря на то, что экологическая ниша уже была сформирована уже около десяти лет назад.

Видеоконференции предоставляют нам возможность работать и общаться в режиме реального времени, а также использовать разделяемые приложения, интерактивного обмена информацией, ВКС начинают рассматривать не только как нечто экспериментальное, но и как частичное решение проблемы автоматизации деятельности на предприятии, дающее существенное преимущество по сравнению с традиционными решениями.

К концу1994 года во всем мире имелось уже свыше 100 тысяч настольных систем видеоконференций. Стоит отметить что, увеличение установленных систем ВКС осуществляется экспоненциально. В начале 1996 года число установленных во всем мире систем КС превышало 400 тысяч, из которых более половины в США. В штатах уже никто не удивлен тем фактом, что на визитных карточках помимо номера телефона и e-mail указываются данные о способе связи через ВКС.

Удаленная диагностика человека - еще одно перспективное направление применения средств КС, ведь даже находясь в тысяче километров от пациента, врач может правильно диагностировать больного пациента. Прибегая к "виртуальной" консультации высококлассных специалистов, присутствие которых в данном месте не является возможным, больной может получить рекомендации которые в редком случае могут, даже спасти ему жизнь. По аналогии с врачами, группа технических специалистов может проводить диагностирование поломок технического оборудования не неся затрат на поездку к месту поломки. Такую практику ввели на многих предприятиях занимающихся гарантийным обслуживанием сложной техники для производств.

Широкими шагами шагает практика получения образования через сеть интернет, она позволяет не просто увидеть и прослушать лекцию известного преподавателя, но осуществить интерактивное общение с ним при помощи видеоконференции.

Традиционно видеоконференции характеризовались как комбинация видео и звука, а также технологии работы с сетями связи для взаимодействия в режиме реального времени и часто использовались рабочими группами, которые собирались в определенном месте (как правило в зале заседаний, оснащенный специализированным оборудованием), чтобы связаться с другими группами людей. Стоимость систем видеоконференций, используемых для этого, была очень велика из-за необходимости использования арендованных каналов связи и дорогого качественного оборудования.

Так же всегда существовали проблемы с передачей информации, а так же ее искажением, тем более что имевшиеся тогда технические и программные средства, увы, не способствовали популяризации и, соответственно, распространению систем видеоконференцсвязи. [6]

Настольные видеоконференции (НВ)

Рисунок 1 - Настольные видеоконференции (НВ)

Аудитория и вариант общения: обычно диалог двух лиц. Качественная характеристика связи: отсутствие необходимости в большой производительности (ширине полосы связи). Стиль общения: спонтанный, неформальный. Необходимые затраты: только ПО, используемое на рабочем месте. Необходимое оборудование: ПК с установленной web-камерой, микрофон, динамики или наушники, LAN, ISDN соединение.

Настольная видеоконференция объединяет аудио и видео средства, технологии связи для обеспечения взаимодействия в режиме реальном времени, путем использования обычного персонального компьютера. При этом все участники находятся на своих рабочих местах, а подключение к сеансу видеоконференций производится с персонального компьютера способом, сходным с обычным телефонным звонком. [6]

Настольная видеоконференция позволяет пользователям эффектно заполнять промежутки времени между согласованием совместных действий и выполнением согласованных действий, что дает несравненно больший эффект, чем просто общение по телефону.

Для НВ требуются: ПК сконфигурированный для использования в сети, со звуковыми и видео возможностями, кодер-декодер (для сжатия/декомпрессии звуковых и видеосигналов), видеокамера, микрофон, быстродействующий модем, сетевое соединение или ISDN линия.

Способность совместно использовать приложения - неотъемлемая часть современных настольных систем видеоконференций. При совместном использовании идей или данных уже недостаточно видеть и слышать другого человека. Значимо больший эффект может дать совместное общение при помощи аудио и видеоинформации совмещенные с возможностью одновременно видеть и использовать различные документы и приложения.

В настоящее время большинство наиболее популярных систем использует "White Board", или виртуальную аудиторную доску (иногда называют «доска объявлений»). С ее помощью отдельная экранная область зарезервирована для просмотра и совместного использования документов в дополнение к окну конференцсвязи, на котором отображаются участники НВ.

Обычно под виртуальной аудиторной доской нужно понимать программное обеспечение, дающее возможность совместного создания и редактирования документа всеми участниками конференции. Причем сам документ может не только состоять из текстовой информации, но и иметь возможность отображать и графику, и различные элементы оформления, такие, как выделение участков текста маркером, например. Виртуальная аудиторная доска (White Board), применяемая практически во всех системах компьютерной видеоконференцсвязи, во многих случаях является одним из основных инструментов, приближающих партнеров к условиям реальных семинаров, дискуссий.

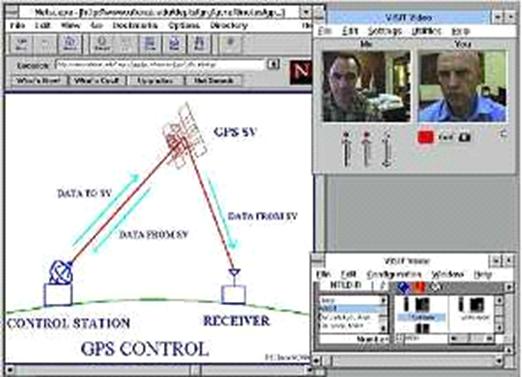

Рисунок 2 - Виртуальная аудиторная доска в системе VisitVideo (Nortel)

Групповые видеоконференции (ГВ)

Доступная аудитория и вариант общения: группа с группой. Качественная характеристика связи: необходима большая производительности (ширине полосы связи). Стиль общения: практически формальный, ориентирующийся на регламент или устав группы. Необходимые затраты: программное и аппаратное обеспечение, а также затраты на специализированные средства и помещения.

Рисунок 3 - Групповые видеоконференции (ГВ)

Необходимое оборудование: обязательны дисплей (по диагонали 29 или 37 дюймов) с возможностью масштабирования изображения, switched 56, ISDN соединение, специализированное оборудование.

Оптимально для совместной интерактивной выработки решений, организации группового взаимодействия между удаленными группами.

Как видно из вышеперечисленных характеристик, ГВ подходят для организации эффективного взаимодействия больших и средних групп пользователей. Причем благодаря значительно более высокому качеству видеоизображения сегодня возможны обмен и просмотр документов, демонстрация которых в НВ исключается. Кроме того, ГВ идеально подходят для проведения дискуссий и выступлений там, где личное присутствие не представляется возможным.

Число устанавливаемых систем ГВ сопоставимо с числом НВ, но возрастать оно будет не столь быстро, как НВ, из-за необходимости использования в ГВ, как минимум, ISDN линии.

Студийные видеоконференции (СВ)

Доступная аудитория и вариант общения: обычно один говорящий с аудиторией. Качественная характеристика связи: необходима максимальная производительность (ширина полосы связи). Стиль общения: формальный, жестко регламентированный, устанавливаемый ведущим. Необходимые затраты: на оборудование студии, на специализированное оборудование.

Необходимое оборудование: студийная камера(ы), соответствующее звуковое оборудование, контрольное оборудование и мониторы, доступ к спутниковой связи или оптоволоконной линии связи. Оптимально для решения задач, где требуется максимальное качество и максимум возможностей для организации обработки информации большим числом людей. Характерные представители: специализированное телеоборудование.

Студийные видеоконференции - относительно новая технология, появившаяся из нескольких других существующих технологий. В прошлом студийные видеоконференции были невозможны. Однако интенсивное развитие компьютерных технологий, особенно технологий связи, мультимедиа и персональных компьютеров, дало им жизнь. Сегодня большинство компаний ищут способы использования этой новой технологии, чтобы сохранить конкурентоспособность на своем сегменте рынка.

Первыми появились студийные видеоконференции, использующие специализированное телевизионное оборудование, которое стоило многие десятки, если не сотни тысяч долларов и которые напоминали собой телевизионную студию со специализированным осветительным и звуковым оборудованием, с десятком камер. Кроме того, либо приходилось арендовать специализированную линию, либо использовать спутниковую связь. Студийные видеоконференции - это своего рода "hi-end" системы. Их используют только большие корпорации, имеющие возможность вкладывать многие сотни тысяч долларов в создание, развитие и поддержание в рабочем состоянии оборудования.

Групповые системы видеоконференции представляют собой нечто более близкое к настольным, нежели к студийным. Поэтому большинство предприятий, выпускающих настольные средства ВКС, имеют в своем каталоге один-два варианта групповых средств ВКС.

Самая доступная и распространенная система видеоконференций базируется на базе ПК. Большинство настольных видеоконференций состоит из набора программного обеспечения и аппаратуры, интегрированных в компьютер. Типичный набор состоит из одной-двух периферийных плат, микрофона, видеокамеры, наушников либо колонок и программного обеспечения. Для связи используется либо ISDN, либо локальная сеть, либо аналоговые телефонные линии.

Наиболее оптимальный уровень быстродействия - это использование локальной вычислительной сети в качестве конвейера передачи. При этом на основе протокола CSMA-CD (Carrier-Sense Multiple Access/Collision Detection, или множественный доступ с контролем носителя и обнаружением конфликтов, стандартный метод и протокол асинхронного доступа к сети с широкой топологией) теоретическое быстродействие передачи составляет 10 Mbps (или даже 100 Mbps с более новыми системами). Данный вариант имеет преимущество в быстродействии, однако чтобы получить подобный высокий уровень производительности, сеть должна быть специально выделена для проведения видеоконференций (несколько неблагоразумно предполагать, что вся система локальной сети на основе протокола CSMA-CD будет создана для единственной цели - для видеоконференции). Действительно, если бы видеоконференция использовала существующую систему, то в итоге быстродействие было бы меньше оптимального из-за необходимости совмещать стандартные функции локальной сети с проведением видеоконференций. Большинство локальных вычислительных сетей использует посылку пакетов данных, в то время как системе видеоконференций требуется пересылка непрерывных потоков данных.

Нужно помнить, что нет стандартов для межсоединения сетей видеоконференций (H. 320 относится только к ISDN), следовательно, существуют проблемы корректного связывания разнородных сетей видеоконференций. Кроме того, стандарт Н.320, признанный сейчас базовым, на основе которого разрабатываются остальные стандарты видеоконференций, в свое время встретил противодействие Intel. Она в противовес ITU сформировала свой собственный комитет PCWG, который занимался продвижением стандарта Indeo фирмы Intel. Недовольство фирмы Intel было вызвано ограничениями, накладываемыми стандартом Н.320 (вернее, ее подразделом G.261). Ситуация со стандартами для видео (противостояния VHS и Video-8) не повторилась. Intel обеспечила совместимость с Н.320 (только QCIF, но не CIF, как PictureTel, например).

Идеи по развитию видеоконференцсвязи упираются в такие достаточно серьезные проблемы, как полное соответствие систем прежде всего принятым промышленным стандартам, таким, как H.320, который определяет, каким образом, в каком объеме и с каким качеством будут передаваться аудио- и видеоданные по линиям ISDN.

Стремление привести все средства к единому стандарту весьма важно. Это дает возможность многим потенциальным поставщикам ввести в рынок различные решения, ориентированные как на разнообразные сферы применения, так и на различные ценовые группы и гарантирующие конечному пользователю возможность сделать выбор, не опасаясь несовместимости между декларированными системами. Это также означает, что настольная видеоконференцсвязь используется на предприятии, которое приобрело достаточное число однотипных комплектов. А это в свою очередь при соответствии всех систем стандартам видеоконференцсвязи позволит приобретать наборы, которые по своим характеристикам наиболее полно соответствуют требованиям специфических приложений пользователя без ограничения на использование других комплектов как программного, так и коммуникационного и аппаратного обеспечения.

Главная проблема с качеством видео состоит в том, что имеющиеся технологии позволяют осуществлять относительно низкую скорость передачи кадра (фрейма). Однако эта проблема может быть решена, если система будет использовать хорошую видео фиксацию и эффективную реализацию сжатия изображения без существенной потери качества.

Значительно проще решение проблем с качеством аудио. Несмотря на то, что среднее человеческое ухо в состоянии воспринимать колебания от 20 Герц до 20 кГерц, колебания, вызываемые человеческим голосом, лежат в значительно более узкой полосе. Это позволяет существенно уменьшить расходы сетевого трафика на передачу аудиоинформации. Вот почему многие поставщики систем настольных видеоконференций предпочитают класть в основу своих продуктов хорошее качество аудио и развитые средства групповой обработки информации.

Качество и объем данных

Чем выше передаваемый объем данных, тем более качественным получается видеоизображение. При скорости T1 (1536 Кб/с) качество видео наиболее оптимально. Однако большинство пользователей не могут использовать данную скорость из-зи большой стоимости . Именно поэтому для пользователей, которым требуется оптимальное сочетание качества видео и стоимости, особенно популярно использование 768 Кб/с. Большинство организаций использует 384 Кб/с. Наконец, 128 Кб/с доступно большинству частных пользователей ISDN.

Кроме того, существует целый ряд стандартов, прямо и косвенно базирующихся на Н.320: Н.310 (для АТМ и широкополосной ISDN), Н.322 (isoEthernet), Н.323 (Ethernet) и, Н.324 (для аналоговых линий). В стандарте Н.321 добавлен стандарт MPEG-2, позволяющий получить полноэкранное видеоизображение телевизионного качества. [7]

Если поддержка стандартов ряда Н.320, Н.323, Р.324 декларирована огромным количеством поставщиков, то наибольшее число проблем связано со стандартом Т.120). Т.120 регламентирует разделение документов, приложений, использование доски объявлений и пересылку файлов. Менее 10 процентов изделий ведущих поставщиков оборудования для настольных видеоконференций поддерживает указанный стандарт (из более чем 60 основных наименований - всего 6).

Видеоконференции - оптимальный выбор

Как сделать правильный выбор, необходимо ли вложить максимум средств, купить десяток дорогостоящих систем или ограничиться более простыми и приобрести вдвое больше?

Именно поэтому при решении вопроса использования средств видеоконференций необходимо исходить из ряда факторов, где цена и обилие возможностей стоят, отнюдь, не на первом месте. В первую очередь нужно знать несколько ключевых моментов, на основе которых и следует оценивать средства видеоконференций.

В основе любой современной системы проведения видеоконференций лежит устройство, называемое кодер-декодером (кодеком). Кодек ответствен за кодирование, декодирование, сжатие и декомпрессию звуковых и видеосигналов. При всех прочих равных условиях (например, при одинаковом качестве камер) чем лучше реализован кодек, тем лучше звуковой и видеосигнал. Функции кодек могут быть выполнены программным обеспечением либо аппаратным путем с помощью DSP или некоторой комбинации из программного и аппаратного обеспечения. Главный фактор, влияющий на цену системы, - цена и возможности кодека. Реализованные программно кодеки иногда в несколько раз дешевле аппаратных. Однако для успешного использования их необходима значительно более высокая производительность компьютера, а также нужно больше места на жестком диске и больше оперативной памяти. Иногда групповые и настольные системы так близки по возможностям и ценам между собой, что бывает трудно корректно позиционировать их, тем более что большинство поставщиков имеют в своем арсенале и те и другие.

Персональные системы обычно выполняются как приложения для Windows, с видеоизображением в маленьком окне на рабочем столе. Они также используют одиночную ISDN линию (один или два 64-Kбит/с b-канала). Кроме традиционной двухсторонней звуковой и видеосвязи, эти системы, как правило, предоставляют возможности, которые облегчают совместное использование данных, разделяемых приложений, что позволяет обеим сторонам редактировать документ или электронную таблицу. Термин "говорящие головы" иногда характеризует звуковое и видеокачество этих систем. Быстрые движения приводят к значительному искажению изображений, именуемому обычно эффектом тени. Такое качество - результат ограничений ширины полосы частот, компромиссов в реализации кодека, дешевой камеры и звуковых компонентов. Поэтому в данных системах, хотя и декларируется совместимость со стандартами Н.320 и G.261, в большинстве случаев частота кадров не превышает 10, а разрешение CIF вообще недоступно.

Системы групповых конференций, с другой стороны, иногда предлагают видео в полный экран, 30 кадров в секунду, а также высочайшее качество аудио. Достигается это путем использования сложных кодеков, высококачественных аудио и видео компонент и значительной полосы пропускания, лежащей вне пределов одноканальной ISDN. Поэтому неудивительно, что стоимость таких систем может в несколько раз превышать вроде бы близкую по характеристикам настольную систему. Так что если есть потребность в использовании групповых средств видеоконференций, то необходимо применение Т1 (как дробного, так и выделенного) или PRI соединения ISDN. Следовательно, минимум для них - 384 Кбит/с.

Еще одна серьезная проблема - проведение конференций с числом участников более 20 и совместное использование не совсем совместимых систем. Для решения этих проблем используются специализированные устройства MCU (Multipoint Control Unit), которые исторически являются своеобразными бриджами для соединения Н.320 совместимых устройств. В число основных функций MCU входит кодирование, декодирование, микширование аудио- и видеосигнала, а также управление, контроль за проведением видеоконференции. Однако сейчас название MCU ошибочно дается тем бриджам, которые поддерживают многосторонние конференции с использованием только данных или данных и аудио и несовместимы с Н.320. На самом деле эти устройства называются MCS (Multimedia Conferencing Server).

Видеоконференции в настоящее время -относительно новая технология, которая появилась путем использования лучших свойств других технологий, в том числе и столь популярной сегодня мультимедиа.

1.2 Передача мультимедийных данных через сеть INTERNET в режиме реального времени

Системы ВКС базируются на достижениях мультимедиа технологий и средств телекоммуникаций. Изображение и звук с помощью компьютера передаются по каналам связи локальных и глобальных вычислительных сетей. Ограничивающими факторами для таких систем будет пропускная способность канала связи и алгоритмы компрессии/декомпрессии цифрового изображения и звука.

Предположим, мы имеем неподвижную картинку (кадр) на экране компьютера размером 300х200 пикселов с глубиной цвета всего 1 бит/пиксел. На запись такого изображения потребуется 60 Kбайт. Скорость смены кадров в телевизоре составляет 25 кадров в секунду, в профессиональном кинопроекторе 24 кадра в секунду. Нам бы хотелось получить такую же частоту смены кадров размером 60 Kбайт каждый при сеансе связи в системе видеоконференции. Для этого наш канал связи должен обеспечить пропускную способность 1,5 Mбайт/с. Ни один современный канал связи такой пропускной способности за разумную цену не обеспечивает, поэтому возникает проблема сжатия видеосигнала. На сегодня известны два основных типа алгоритмов сжатия видеоизображения: алгоритмы сжатия без потерь и алгоритмы сжатия с потерями. Алгоритмы сжатия с потерями позволяют добиться очень высокой степени сжатия изображения, такой, что даже по низкоскоростным каналам связи можно передавать изображения с незначительной потерей качества, практически незаметной для человеческого глаза. Выполнение таких алгоритмов требует достаточно больших вычислительных мощностей. Для достижения приемлемых частот смены кадров на экране монитора требуется дорогостоящее аппаратное обеспечение, называемое общим словом CODEC (compression/decompression). Концепция настольных видеоконференций предполагает возможность доступа к телеконференциям с любого, даже домашнего, компьютера. Использование дорогостоящего оборудования CODEC идет вразрез с этой концепцией, что заставляет создателей аппаратуры систем видеоконференций прибегать к разумным компромиссам. Декомпрессия изображения требует меньшей вычислительной мощности, чем компрессия, поэтому некоторые производители используют аппаратные средства для компресcии данных, а декомпрессия осуществляется программно [11].

Стандарт JPEG и его производные

Стандарт JPEG (Joint Photographic Experts Group, группа экспертов по фотографическим изображениям) является стандартом ISO (International Standards Organization, Международная организация по стандартизации). Этот стандарт поддерживает компрессию как с потерями, так и без потерь. Однако если термин "формат стандарта JPEG" употребляется без каких-либо оговорок, то обычно это означает, что подразумевается компрессия с потерями. Сжатие изображения по методу JPEG предполагает преобразование блоков изображения в реальном цвете размером 8х8 пикселов в набор уровней яркости и цветности. К каждому блоку применяется двумерное дискретное преобразование Фурье, в результате чего получается набор из 64 коэффициентов, представляющих данный блок. Затем коэффициенты квантуются с помощью таблиц компонентов яркости и цветности, после чего информация о блоке упаковывается в коэффициенты, соответствующие меньшим частотам. В результате получается представление коэффициентов в двоичном виде. Этот метод обеспечивает сжатие изображения в пределах от 10:1 до 20:1 при приемлемом качестве. Основное назначение формата JPEG с потерями - получение фотографических изображений высокой степени сжатия при незначительных видимых потерях качества. Формат MJPEG, или Motion JPEG (JPEG для подвижных изображений) стандартом ISO не является. Тем не менее, так принято называть цифровой видеосигнал, представляющий собой последовательность изображений, сжатых с потерями в стандарте JPEG.

Стандарт Н.261 разработан организацией по стандартам телекоммуникаций ITU (Международный союз телефонной связи), которая раньше называлась CCITT (Международный консультативный комитет по телеграфии и телефонии). На практике, первый кадр в стандарте H.261 всегда представляет собой изображение стандарта JPEG, компрессированное с потерями и с высокой степенью сжатия. Последующие кадры строятся из фрагментов изображения (блоков), либо JPEG-подобных, либо фиксирующих отличия от фрагментов предыдущего кадра. Последовательные кадры видеоряда, как правило, очень похожи друг на друга. Поэтому стандарт Н.261 чаще всего используют в телеконференциях. Код, задающий перемещение части изображения, короче кода аналогичного фрагмента в стандарте MJPEG, то есть требует передачи меньшего количества данных. Поэтому при определенном значении пропускной способности линии связи изображение в формате H.261 зрительно воспринимается более качественным, чем изображение в формате MJPEG. Различия кадров всегда кодируются исходя из предыдущего кадра. Поэтому данная методика получила название "дифференциация вперед" (forward differencing). Итак, изображение в формате H.261 передается меньшим количеством данных, и, кроме того, для декодирования такого изображения требуется меньше вычислительной мощности, чем для декодирования видеопотока в формате MJPEG при аналогичном качестве.

Спецификация MPEG (Motion Picture Experts Group, Группа экспертов по подвижным изображениям) предлагает еще более изощренную, чем стандарт H.261, методику повышения качества изображения при меньшем объеме передаваемых данных, реализованную в стандартах MPEG-1 и MPEG-2. Помимо дифференциации вперед, стандарт MPEG-1 обеспечивает дифференциацию назад (backward differencing) и усреднение (averaging) фрагментов изображения. Даже на CD-ROM c одинарной скоростью передачи данных (1,2 Мбит/с) MPEG-1 позволяет добиться качества, сравнимого с качеством кассеты VHS, записанной на профессиональной аппаратуре. Кроме того, MPEG-1 нормирует кодирование аудиосигнала, синхронизированного с видеосигналом. 2.2.4.1.[10]

ВИДЕО MPEG

Цветное цифровое изображение из сжимаемой последовательности переводится в цветовое пространство YUV (YCbCr). Компонента Y представляет собой интенсивность, а U и V - цветность. Так как человеческий глаз менее восприимчив к цветности, чем к интенсивности, то разрешений цветовых компонент может быть уменьшено в 2 раза по вертикали, или и по вертикали и по горизонтали. К анимации и высококачественному студийному видео уменьшение разрешения не применяется для сохранения качества, а для бытового применения, где потоки более низкие, а аппаратура более дешевая, такое действие не приводит к заметным потерям в визуальном восприятии, сохраняя в то же время драгоценные биты данных.

Основная идея всей схемы - это предсказывать движение от кадра к кадру, а затем применить дискретное косинусное преобразование (ДКП), чтобы перераспределить избыточность в пространстве. ДКП выполняется на блоках 8х8 точек, предсказание движения выполняется на канале интенсивности (Y) на блоках 16х16 точек, или, в зависимости от характеристик исходной последовательности изображении (чересстрочная развертка, содержимое), на блоках 16х8 точек. Другими словами, данный блок 16х16 точек в текущем кадре ищется в соответствующей области большего размера в предыдущих или последующих кадрах. Коэффициенты ДКП (исходных данных или разности этого блока и ему соответствующего) квантуются, то есть делятся на некоторое число, чтобы отбросить несущественные биты. Многие коэффициенты после такой операции оказываются нулями. Коэффициент квантизации может изменяться для каждого "макроблока" (макроблок - блок 16х16 точек из Y-компонент и соответствующие блоки 8х8 в случае отношения YUV 4:2:0, 16х8 в случае 4:2:2 и 16х16 в случае 4:4:4. Коэффициенты ДКП, параметры квантизации, векторы движения и пр. кодируется по Хаффману с использованием фиксированных таблиц, определенных стандартом. Закодированные данные складываются в пакеты, которые формируют поток согласно синтаксису MPEG.

Соотношение кадров друг с другом

Существует три типа закодированных кадров. I-фремы - это кадры, закодированные как неподвижные изображения - без ссылок на последующие или предыдущие. Они используются как стартовые. P- фреймы - это кадры, предсказанные из предыдущих I- или P-кадров. Каждый макроблок в P- фрейме может идти с вектором и разностью коэффициентов ДКП от соответствующего блока последнего раскодированного I или P, или может быть закодирован как в I, если не соответствующего блока не нашлось.

И, наконец, существуют B- фреймы, которые предсказаны из двух ближайших I или P-фреймов, одного предыдущего и другого - последующего. Соответствующие блоки ищутся в этих кадрах и из них избирается лучший. Ищется прямой вектор, затем обратный и вычисляется среднее между соответствующими макроблоками в прошлом и будущем. Если это не работает, то блок может быть закодирован как в I- фрейме.

Последовательность раскодированных кадров обычно выглядит как

I B B P B B P B B P B B I B B P B B P B ...

Здесь 12 кадров от I до I фрейма. Это основано на требовании произвольного доступа, согласно которому начальная точка должна повторяться каждые 0.4 секунды. Соотношение P и B основано на опыте.

Чтобы декодер мог работать, необходимо, чтобы первый P-фрейм в потоке встретился до первого B, поэтому сжатый поток выгдядит так:

x x 3 1 2 6 4 5 ...

где числа - это номера кадров. xx может не быть ничем, если это начало последовательности, или B- фреймы -2 и -1, если это фрагмент из середины потока.

Сначала необходимо раскодировать I- фрейм , затем P, затем, имея их оба в памяти, раскодировать B. Во время декодирования P показывается I- фрейм , B показываются сразу, а раскодированный P показывается во время декодирования следующего. [11]

Сжатие аудио

В процессе сжатия аудио используются хорошо разработанные психо-акустические модели, полученные из экспериментов с самыми взыскательными слушателями, чтобы выбросить звуки, которые не слышны человеческому уху. Это то, что называется "маскированием", например, большая составляющая в некоторой частоте не позволяет услышать компоненты с более низким коэфициентом в близлежащих частотах, где соотношение между энергиями частот, которые маскируются, описывается некоторой эмпирической кривой. Существуют похожие временные эффекты маскирования, а также более сложные взаимодействия, когда временной эффект может выделить частоту или наоборот.

Звук разбивается на спектральные блоки с помощью гибридной схемы, которая объединяет синусные и полосные преобразования, и психо-акустической модели, описанной на языке этих блоков. Все, что может быть убрано или сокращено, убирается и сокращается, а остаток посылается в выходной поток. В действительности, все выглядит несколько сложнее, поскольку биты должны распределяться между полосами. И, конечно же, все, что посылается, кодируется с сокращением избыточности.( коэффициент сжатия).

Коэффициент сжатия свыше 100:1.

Считают, что MPEG достигает необычайно высокого качества видео при степени сжатия свыше 100:1. Эти заявления обычно не включают понижение цветового разрешения исходного цифрового изображения. На практике, поток кодируемого изображения редко превышает величину потока, закодированного в MPEG, более чем в 30 раз. Предварительное сжатие за счет уменьшения цветового разрешения играет основную роль в формировании коэффициентов сжатия с 3 нулями во всех методах кодирования видео, включая отличные от MPEG.

Фактически, синтаксис позволяет кодировать изображения с разрешением до 4095х4095 с потоком до 100 Мбит/с. Эти числа могли бы быть и бесконечными, если бы не ограничение на количество бит в заголовках.

С появлением спецификации MPEG-2, самые популярные комбинации были объединены в уровни и профили. Самые общие из них:Input Format (SIF), 352 точки x 240 линий x 30 кадр/с, известный также как Low Level (LL) - нижний уровень, и •"CCIR 601" (например 720 точек/линию x 480 линий x 30 кадр/с), илиMain Level - основной уровень.

Компенсация движения заменяет макроблоки макроблоками из предыдущих картинок

Предсказания макроблоков формируются из соответствующих 16х16 блоков точек (16х8 в MPEG-2) из предыдущих восстановленных кадров. Никаких ограничений на положение макроблока в предыдущей картинке, кроме ее границ, не существует.

Исходные кадры - reference - (из которых формируются предсказания) показаны безотносительно своей закодированной формы. Как только кадр раскодирован, он становится не набором блоков, а обычным плоским цифровым изображением из точек.

В MPEG размеры отображаемой картинки и частота кадров может отличаться от закодированного в потоке. Например, перед кодированием некоторое подмножество кадров в исходной последовательности может быть опущено, а затем каждый кадр фильтруется и обрабатывается. При восстановлении интерполированы для восстановления исходного размера и частоты кадров.

Фактически, три фундаментальных фазы (исходная частота, кодированная и показываемая) могут отличаться в параметрах. Синтаксис MPEG описывает кодированную и показываемую частоту через заголовки, а исходная частота кадров и размер известен только кодеру. Именно поэтому в заголовки MPEG-2 введены элементы, описывающие размер экрана для показа видеоряда.

В I, P и B-фреймах все макроблоки одного типа.

В I - фрейме макроблоки должны быть закодированы как внутренние - без ссылок на предыдущие или последующие, если не используются масштабируемые режимы. Однако, макроблоки в P - фрейме могут быть как внутренними, так и ссылаться на предыдущие кадры. Макроблоки в B- фрейме могут быть как внутренними, так и ссылаться на предыдущий кадр, последующий или оба. В заголовке каждого макроблока есть элемент, определяющий его тип.

Без компенсации движения.

С компенсацией движения.

Пропущенные макроблоки в P - фреймах.

Пропущенные макроблоки в B - фреймах.

Структура последовательности строго фиксирована шаблоном I, P, B.

Последовательность кадров может иметь любую структуру размещения I, P и B фреймов. В промышленной практике принято иметь фиксированную последовательность (вроде IBBPBBPBBPBBPBB), однако, более мощные кодеры могут оптимизировать выбор типа кадра в зависимости от контекста и глобальных характеристик видеоряда. Каждый тип кадра имеет свои преимущества в зависимости от особенностей изображения (активность движения, временные эффекты маскирования). Например, если последовательность изображений мало меняется от кадра к кадру, есть смысл кодировать больше B - фреймов, чем P. Поскольку B - фреймы не используются в дальнейшем процессе декодирования, они могут быть сжаты сильнее, без влияния на качество видеоряда в целом.

Требования конкретного приложения также влияют на выбор типа кадров: ключевые кадры, переключение каналов, индексирование программ, восстановление от ошибок и т.д.

Коэффициенты сжатия.

Коэффициент сжатия MPEG видео часто заявляется как 100:1, тогда как в действительности он находится в районе от 8:1 до 30:1.

Можно получить "более 100:1" для видео на компакт-диске (White Book) с потоком 1.15 Мбит/с.

Высокое разрешение исходного видео.

Большинство источников видеосигнала для кодирования имеют большее разрешение, чем то, которое актуально оказывается в закодированном потоке. Самый популярный студийный сигнал, известный как цифровое видео "D-1" или "CCIR 601", кодируется на 270 Мбит/с.

Цифра 270 Мбит/с получается из следующих вычислений:

Интенсивность (Y):858 точек/линию x 525 линий/кадр x 30 кадр/с x 10 бит/точку ~= 135 Мбит/сR-Y (Cb):429 точек/линию x 525 линий/кадр x 30 кадр/с x 10 бит/точку ~= 68 Мбит/сB-Y (Cb):429 точек/линию x 525 линий/кадр x 30 кадр/с x 10 бит/точку ~= 68 Мбит/сИтого:27 млн. точек/с x 10 бит/точку = 270 Мбит/с

Следует выбросить гасящие интервалы.

Из 858 точек яркости на линию под информацию изображения задействованы только 720. В действительности, количество точек на линию - предмет многих ссор на инженерных семинарах, и это значение лежит в пределах от 704 до 720. Аналогично, только 480 линий из 525 задействованы под изображение по вертикали. Настоящее значение лежит в пределах от 480 до 496. В целях совместимости MPEG-1 и MPEG-2 определяет эти числа как 704х480 точек на интенсивность и 352х480 для цветоразностей. Пересчитывая исходный поток, будем иметь:точек/линию x 480 линий x 30 кадр/с x 10 бит/точку ~= 104 Мбит/сC2 компоненты x 352 точки/линию x 480 линий x 30 кадр/с x 10 бит/точку ~= 104 Мбит/сИтого:~ 207 Мбит/сОтношение (207/1.15) составляет всего 180:1.

Следует учесть большее количество бит/точку.

В MPEG на точку отводится 8 бит. Принимая во внимание этот фактор, отношение становится 180 * (8/10) = 144:1.

Учтем более высокое разрешение цветности. Известный студийный сигнал CCIR-601 представляет сигнал цветности с половинным разрешением по горизонтали, но с полным вертикальным разрешением. Это соотношение частот оцифровки известно как 4:2:2. Однако, MPEG-1 и MPEG-2 Main Profile устанавливают использование формата 4:2:0, который считается достаточным для бытовых приложений. В этом формате разрешение цветоразностных сигналов в 2 раза меньше по горизонтали и вертикали, чем интенсивность. Таки образом, имеем:

точек x 480 линий x 30 кадр/с x 8 бит/отсчет x 1.5 остчетов/точку = 124 Мбит/с, и, таким образом, отношение становится 108:1.

Учтем размер кодируемого изображения.

Последняя стадия предварительной обработки - это преобразование кадра формата CCIR-601 в формат SIF уменьшением в 2 раза по горизонтали и вертикали. Всего в 4 раза. Качественное масштабирование по горизонтали выполняется с помощью взвешенного цифрового фильтра с 7 или 4-мя узлами, а по вертикали - выбрасыванием каждого второй линии, второго поля или, опять, цифровым фильтром, управляемым алгоритмом оценки движения между полями. Отношение теперь становится 352 точек x 240 линий x 30 кадр/с x 8 бит/отсчет x 1.5 отсчетов/точку ~= 30 Мбит/с.

Таким образом, настоящее отношение A/B должно вычисляться между исходной последовательностью в стадии 30 Мбит/с перед кодированием, поскольку это есть действительная частота оцифровки, записываемая в заголовках потока и воспроизводимая при декодировании. Так, сжатия можно добиться уже одним сокращением частоты оцифровки.

Частота кадров.

Большинство коммерческих видеофильмов снимаются с киноленты, а не с видео. Основная часть фильмов, записанных на компакт-диски, была оцифрована и редактирована при 24 кадрах в секунду. В такой последовательности 6 из 30 кадров, отображаемых на телевизионном мониторе (30 кадр/с или 60 полей/с а NTSC), фактически избыточна, и может быть не кодирована в MPEG поток. Это ведет нас к шокирующему выводу, что действительный поток был всего 24 Мбит/с (24 кадр/с / 30 кадр/с * 30 Мбит/с), и коэффициент сжатия составляет всего каких-то 21:1.

Даже при таком коэффициенте сжатия, как 20:1, несоответствия могут возникнуть между исходной последовательность изображений и восстановленной. Только консервативные коэффициенты в районе 12:1 и 8:1 демонстрируют почти полную прозрачность процесса сжатия последовательностей с сложными пространственно-временными характеристиками (резкие движения, сложные текстуры, резкие контуры и т.д.). Несмотря на это, правильно закодированное видео с использованием предварительной обработки и грамотного распределения битов, может достигать и более высоких коэффициентов сжатия при приемлемом качестве восстановленного изображения [2].

Сжатие видео

При сжатии видео используются следующие статистические характеристики:

Пространственная корреляция: дискретное косинусное преобразование 8х8 точек.

Особенности человеческого зрения - невосприимчивость к высокочастотным составляющим: скалярное квантование коэффициентов ДКП с потерей качества.

Большая пространственная корреляция изображения в целом: предсказание первого низкочастотного коэффициента преобразования в блоке 8х8 (среднее значение всего блока).

Статистика появления синтаксических элементов в наиболее вероятном кодируемом потоке: оптимальное кодирование векторов движения, коэффициентов ДКП, типов макроблоков и пр.

Разряженная матрица квантованных коэффициентов ДКП: кодирование повторяющихся нулевых элементов с обозначением конца блока.

Пространственное маскирование: степень квантования макроблока.

Кодирование участков с учетом содержания сцены: степень квантования макроблока.

Адаптация к локальным характеристикам изображения: кодирование блоков, тип макроблока, адаптивное квантование.

Постоянный размер шага при адаптивном квантовании: новая степень квантования устанавливается только специальным типом макроблока и не передается по умолчанию.

Временная избыточность: прямые и обратные векторы движения на уровне макроблоков 16х16 точек.

Кодирование ошибки предсказаний макроблоков с учетом восприятия: адаптивное квантование и квантование коэффициентов преобразования.

Малая ошибка предсказания: для макроблока может быть сигнализировано отсутствие ошибки.

Тонкое кодирование ошибки предсказания на уровне макроблоков: каждый из блоков внутри макроблока может быть кодирован или пропущен.

Векторы движения - медленное движение фрагмента изображения со сложным рисунком: предсказание векторов движения.

Появления и исчезновения: прямое и обратное предсказание в B- фреймах.

Точность межкадрового предсказания: билинейно интерполированные (фильтрованные) разности блоков. В реальном мире движения объектов от кадра к кадру редко попадают на границы точек. Интерполяция позволяет выяснить настоящее положение объекта, зачастую увеличивая эффективность сжатия на 1 дБ.

Ограниченная активность движения в P - фреймах: пропущенные макроблоки. Когда вектор движения и ошибка предсказания нулевые. Пропущенные макроблоки очень желательны в кодированном потоке, поскольку не занимают битов, кроме как в заголовке следующего макроблока.

Компланарное движение в B - фреймах: пропущенные макроблоки. Когда вектор движения тот же, а ошибка предсказания нулевая.

Стандарт MPEG-2 [10] полностью перекрывает стандарт MPEG-1 и содержит новые, более строгие нормы, ориентированные на требования телевизионного вещания. Например, он поддерживает чересстрочную развертку, как в аналоговом телевидении. Широкое распространение стандарта MPEG-2 способно привести к цифровой революции в области видео, которую давно ожидают и которая будет сравнима с цифровой революцией в области аудио, свершившейся в последнее десятилетие.

Хорошие рыночные перспективы имеются у всех описанных выше стандартов: JPEG, H.261 и MPEG.

Так, формат JPEG лучше всего применять для неподвижных изображений, а также для видеомонтажа, если требуется высокая точность монтажа отдельных кадров. Стандарт MPEG годится для видеопродукции, потребитель которой ждет качества изображения, сравнимого с качеством изображения на бытовой аналоговой видеокассете: компьютерных обучающих материалов, игр, кинофильмов на CD, а также видео по требованию (video on demand). Для на сегодняшний день чаще всего используется стандарт H.261, так как для них не требуется видеоизображения очень высокого качества.

Стандарт Cell

Компания Sun Microsystems предложила свой стандарт компрессии видеоизображения -- Cell. Существуют два метода компрессии по этому стандарту: CellA и CellB. Метод CellA требует большей вычислительной мощности для компрессии/декомпрессии сигнала, чем метод CellB. Поэтому в системах ВКС, требующих работы видео в реальном времени, используется метод CellB. В этом методе изображение делится на 4х4 группы пикселов, называемых ячейками (cell). В основу алгоритма компрессии положен метод BTC (Block Truncation Coding). 16 пикселов в каждой ячейке преобразуются в 16-битовую маску цветности и две 8-битовых маски интенсивности, поэтому для кодировки 384 битов требуются всего 32 бита. Это означает степень сжатия 12:1. Преимущество метода Cell заключается в том, что в процессе декомпрессии можно использовать графические примитивы Windows-подобных систем. Такие примитивы выполняются аппаратно стандартными графическими акселераторами, что позволяет пользоваться аппаратной декомпрессией, используя стандартное оборудование, уже установленное в компьютере.

Стандарт NV

Подразделение PARC компании Xerox предложило метод компресии NV (Network Video). Метод используется чаще всего в системах телеконференций, работающих в Internet. На первом шаге алгоритма текущее изображение сравнивается с предыдущим и выделяются области, в которых произошли значимые изменения. Компрессии и последующей пересылке подвергаются только эти области. В зависимости от того, что является лимитирующим фактором -- полоса пропускания канала связи или вычислительная мощность оборудования, для компрессии используются либо преобразование Фурье, либо преобразование Гаара. После квантования преобразованного изображения достигается степень сжатия до 20:1.

Стандарт CU-SeeMe

В экспериментальной системе видеоконференций CU-SeeMe, разработанной в Корнуэлльском университете, входное изображение представляется 16 градациями серого цвета с 4 битами на пиксел. Изображение разбивается на блоки пикселов общим количеством 8х8. Кадр сравнивается с предыдущим, и пересылаются только блоки, в которых произошли значимые изменения. Компрессия этих блоков происходит по алгоритму сжатия без потерь, разработанному специально для системы CU-SeeMe. С учетом возможных потерь данных в канале связи периодически пересылаются и неизменившиеся блоки. Степень сжатия изображения составляет 1,7:1. Алгоритм компрессии изначально был разработан для аппаратно-программной платформы Macintosh. Он работает с восемью 4-битными пикселами как 32-битными словами. Для системы CU-SeeMe минимальная пропускная способность канала связи должна быть не ниже 80 Кбит/с.

Стандарт Indeo

Фирма Intel разработала метод компрессии/декомпрессии Indeo. В основе метода лежит расчет изображения текущего кадра по данным предыдущего. Передача кадра происходит только в том случае, если расчетные значения значимо отличаются от реальных. Компрессия осуществляется по методу 8х8 FST (Fast Slant Transform), в котором используются только алгебраические операции сложения и вычитания. Степень сжатия в методе Indeo составляет 1,7:1.

Стандарты компрессии/декомпрессии аудиосигнала

Методы ИКМ

Некоторые стандарты компрессии аудиосигнала основаны на технологии оцифровки звука, называемой импульсно-кодовой модуляцией или ИКМ [4](PCM, pulse code modulation). Аналоговый звуковой сигнал дискретизируется по времени и квантуется по амплитуде. Чем большее количество бит используется для квантования по амплитуде, тем более высококачественным будет воспроизведение звука. Если использовать логарифмический шаг квантования, то звук, квантованный 8 битами, будет соответствовать по качеству звуку, квантованному 14 битами с равномерным шагом. При этом степень сжатия сигнала составит 1,75:1. Известны два метода логарифмического квантования: A-law PCM и mu-law PCM. Mu-law PCM используется в США и Японии на цифровых линиях связи ISDN. В других странах на линиях ISDN используется метод A-law PCM. Оба метода вошли в рекомендацию стандарта G.711 ITU-TSS и требуют минимальной пропускной способности канала не ниже 64 Кбит/с.

В методе импульсно-кодовой модуляции при временной дискретизации аудиосигнала соседние по времени аудиоимпульсы кодируются независимо друг от друга. Но, как правило, амплитуду каждого импульса можно предсказать с большой долей вероятности, используя значение амплитуды предыдущего импульса. В методе адаптивной дифференциальной импульсно-кодовой модуляции ADPCM (Adaptive Differential Pulse Code Modulation) рассчитывается разница между амплитудой каждого импульса и его рассчитанным по предыдущему импульсу значением. Для кодировки такой разницы требуется всего 4 бита, поэтому в методе ADPCM степень компрессии аудиосигнала составляет 2:1. ITU-TSS рекомендует несколько стандартов, основанных на методе ADPCM - G.721, G.722, G.723, G.726, G.727. В методе G.722 используется "двухуровневый" ADPCM (Sub-Band ADPCM) со степенью дискретизации 16 КГц, 14 бит на кодировку разницы сигналов. Метод предназначен для пропускной способности канала не ниже 64 Кбит/с.

Для кодировки только человеческого голоса могут использоваться некоторые специальные методы. При кодировании методом линейного предсказания LPC (Linear Predictive Coding) реальная речь накладывается на аналитическую модель голосового тракта. По каналу связи передаются только "параметры наилучшего совпадения", которые при декодировании используются для генерации синтетического голоса, близкого по звучанию к оригиналу. Для LPC-кодировки требуется полоса пропускания не ниже 2,4 Кбит/с. Развитие метода LPC, метод линейного предсказания с возбуждением кодов CELP (Code Excited Linear Prediction), использует такую же аналитическую модель голосового тракта, как и в методе LPC. Но в методе CELP рассчитываются отклонения между исходной речью и аналитической моделью. По каналам связи передаются параметры модели и отклонения. Отклонения представлены как индикаторы. Индикаторы заносятся в общую книгу кодов, которая доступна кодировщику и декодировщику. Дополнительные данные в виде индикаторов позволяют добиться декодированного сигнала более высокого качества, чем при простой кодировке LPC. CELP требует пропускной способности канала не ниже 4,8 Кбит/с. В качестве стандарта G.728 ITU-SS предложен метод LD-CELP (Low Delay CELP), для которого требуется полоса пропускания не менее 16 Кбит/с. Метод LD-CELP требует большой вычислительной мощности и специальных аппаратных средств.

2. Технические требования к абонентским устройствам видеоконференцсвязи

2.1 Выбор структуры и форматов данных в системе видеоконференций

Идея создания Internet была предложения в связи с необходимостью построения коммуникационной отказоустойчивой сети, которая могла бы продолжить операции, если даже большая часть ее стала не доступной для работы. Решение состояло с том, чтобы создать сеть , где информационные пакеты могли бы передаваться от одного узла к другому без какого-либо централизованного контроля. Если основная часть сети не работает, пакеты самостоятельно передвигалась бы по доступным узлам до тех пор, пока не попадут в точку своего назначения. Кроме того сеть должна быть устойчива к возможным ошибкам при передаче пакетов.

В начале 80-х годов были подключены первые локальные сети и для использования в построенной сети (Internet) был выбран, адаптирован и затем повсеместно принят для работы набор протоколов Transmission Control Protocol/Internet Protocol (TCP/IP) [9]. (TCP/IP) вполне удовлетворял всем требованиям, которые на него возлагались.

Существует много причин, почему протоколы семейства TCP/IP были выбраны за основу Internet. Это прежде всего возможность работы с этими протоколами как локальных (LAN), так и в глобальных (WAN) сетях, способность протоколов управлять большим количеством стационарных и мобильных пользователей.

К данному протоколу больше подходит название «Комплекс протокол Internet». В его состав входят протоколы UDP,ARP, ICMP, TELNET, FTP и многие и другие, но часто используют только термин TCP/IP.

Часть из семейства протоколов TCP/IP обеспечивает выполнение "низкоуровленых" сетевых функций для множества приложений, таких, как работа с аппаратными протоколами, поддержка механизма доставки пакета по адресу, назначения через множества сетей и хостов, обеспечение достоверности и надежности соединения и др.

Другая часть протоколов предназначена для выполнения прикладных задач, таких, как передача файлов между компьютерами, отправка электронной почты или чтение гипертекстовой страницы сервера.

Задачей ТСР является доставка всей информации компьютеру получателя, контроль последовательности передаваемой информации, повторная отправка не доставленных пакетов в случае сбоя работы сети. Кроме того, если сообщение достаточно большое, чтобы отправить его в данном пакете, ТСР делит и отправляет его несколькими блоками. ТСР также осуществляет контроль за составление первоначального сообщения из этих блоков на компьютере получателя.

Подобно тому, как почтовый протокол использует ТСР, сам ТСР использует протокол IP, который обеспечивает доставку пакета по адресу, т.е. адресацию и маршрутизацию. Функции, которые представляет ТСР, необходимы для работы множества приложений, однако существуют приложения, для работы которых эти функции не требуются. Эти приложения используют вместо ТСР свой протокол, обеспечивающий взаимодействие приложений, например UDP, которому для работы также необходимы механизм, который бы осуществлял доставку пакета по адресу (т.е. уровня IP).

Схему использования проколов легче всего представить в виде дерева. На этом дереве листьями будут пользовательские приложения, которые работают с протоколами самого верхнего уровня (например, почтовым протоколом). В свою очередь, протоколы верхнего уровня представляют собой ветви кроны. Уровень ТСР можно представить как толстые сучья, которые растут из ствола и держат крону. А сам ствол - это уровень IP.

Подобная модель построения нескольких уровней протоколов называется "многоуровневым передаванием сетевых протоколов". Под этим подразумеваем, что протокол на более высоком уровне при своей работе использует сервисы, передавленные протоколами более низкого уровня. Семейство протоколов TCP/IP имеет 4 ярко выраженных уровня:

уровень приложений ( прикладной уровень)

уровень, реализующий транспортные функции (транспортный уровень)

уровень, обеспечивающий доставку и маршрутизацию пакета (сетевой уровень)

уровень сопряжения с физической средой (канальный уровень)

Опишем состав и основные функции протоколов каждого уровня семейства TCP/IP:

Уровень сопряжения с физической средой (канальный) обеспечивает надежный транзит данных через физический канал. Этот уровень решает задачи физической адресации, уведомления о неисправностях, упорядоченной доставки блоков данных и управления потоком информации.

Ниже этого уровня расположен только аппаратный уровень, который определяет электротехнические, механические, процедурные и функциональные характеристики активизации, поддержания и деактивизации физического канала между конечными системами (уровни напряжений, синхронизации изменений напряжений, скорость передачи физической информации, максимальные расстояния передачи информации, физические соединения и др.)

Сетевой уровень - это комплексный уровень. Он обеспечивает возможность соединение и выбор маршрута между двумя конечными системами, подключенными к разным "подсетям", которые могут находится разных географических пунктах. К этому уровню в TCP/IP относится межсетевой протокол IP, который является базовым в структуре TCP/IP и обеспечивает доставку пакету по месту назначения - маршрутизацию, фрагментацию и сборку поступивших пакетов на хосте получателя. Этому уровню принадлежит протокол ICMP, в функции которого входят, в основном, сообщения об ошибках и сбор информации о работе сети.

Транспортный уровень представляет услуги по транспортировке данных. Эти услуги избавляют механизмы передачи данных прикладного уровня от необходимости вникать в детали транспортировки данных. В частности, заботой транспортного уровня является решение таких вопросов, как надежная и достоверная транспортировка данных через сеть. Транспортный уровень реализует механизмы установки, поддержания и упорядоченного закрытия каналов соединение, механизмы систем обнаружения и устранения неисправности транспортировки, управления информационным потоком.

Транспортный уровень семейства TCP/IP представлен протоколами ТСР и UDP. ТСР обеспечивает транспортировку данных с установлением соединения, в то время как UDP работает без установления соединения. Оба эти протокола имеют дело с конкретными процессами (приложениями) на компьютере и могут обеспечивать связь процессов на различных компьютерах сети, хоть в их компетенцию не входит управлением сеансом работы. Если ТСР обеспечивает полный сервис транспортного уровня - надежность, достоверность и контроль соединения, то UDP может отправлять пакеты от одного процесса к другому без какого либо дополнительного сервиса, за исключением, разве что, проверки контрольной суммы переданных данных.

Прикладной уровень идентифицирует и устанавливает наличие предполагаемых партнеров для связи, синхронизирует совместно работающие прикладные программы , устанавливает соглашения по процедурам устранения ошибок и управления целостности информации. Кроме того протоколы прикладного уровня определяют, имеется ли в наличии достаточно ресурсов для предполагаемой связи. Прикладной уровень также отвечает за то, чтобы информация, посылаемая из прикладного уровня одной системы была читаемой на прикладном уровне другой системы. При необходимости он осуществят трансляцию между множеством форматов представлений путем использования общего формата и структур данных, а также согласует синтаксис передачи данных для прикладного уровня. Прикладной уровень устанавливает и завершает сеансы связи взаимодействия между прикладными задачами, управляет этими сеансами, синхронизирует диалог между объектами и управляет обменом информации между ними. Кроме того прикладной уровень предоставляет средства для отправки информации и уведомления об исключительных ситуациях передачи данных.

Комплект протоколов Internet включает в себя большое число протоколов высших уровней, имеющих самые разнообразные применения, в том числе управление сети, передача файлов, распределенные услуги пользования файлами, эмуляция терминалов и электронная почта.

Стремительный рост Internet предъявляет новые требования к скорости и объемам передачи данных. И для того , чтобы удовлетворить все эти запросы, одного уведомления емкости сети недостаточно , необходимы разумные и эффективные методы управления трафиком и контролем загруженности линий передач.

Наиболее широко используемый протокол транспортного уровня - это, как было описано выше, ТСР. Несмотря на то, что ТСР позволяет поддерживать множество разнообразных распределенных приложений, он не подходит для приложения реального времени. Использование ТСР в качестве транспортного протокола ТСР для этих приложений невозможно по нескольким причинам:

Этот протокол позволяет установить соединение только между двумя конечными точками, следовательно, он не подходит для многоадресной передачи.

ТСР предусматривает повторную передачу потерянных сегментов, прибывающих, когда приложение реального времени уже их не ждет.

ТСР не имеет удобного механизма привязки информации о синхронизации к сегментам = дополнительное требование приложений реального времени.

Другой широко используемый протокол транспортного уровня - UDP не имеет части ограничений ТСР, но и он не представляет критической информации о синхронизации.

Эту задачу и призван решить новый транспортный протокол реального времени - RTP ( Real-Time Transport Protocol), который гарантирует доставку данных одному или более адресатам с задержкой в заданных пределах, т.е. данные могут быть воспроизведены в реальном времени.

Пакеты RTP содержат следующие поля: идентификатор отправителя, указывающий, кто из участников генерирует данные, отметки о времени генерирования пакета, чтобы данные могли быть воспроизведены принимающей стороной с правильными интервалами, информация о порядке передачи, а также информация о характере содержимого пакета, например, о типе кодировки видеоданных (MPEG, Indeo и др.). Наличие такой информации позволяет оценить величину начальной задержки и объема буфера передачи.

Протокол RTP используется только для передачи пользовательских данных - обычно многоадресной - всем участникам сеанса. Совместно с RTP работает протокол RTCP (Real-Time Transport Control Protocol). , основная задача которого состоит в обеспечении управления передачей RTP, RTCP использует тот же самый базовый транспортный протокол, что и RTP (обычно UDP), но другой номер порта.выполняет несколько функций:

Обеспечение и контроль качества услуг и обратная связь в случае перегрузки. Так как RTCP-пакеты являются много адресными, все участники сеанса могут оценить, насколько хороша работа и прием других участников. Сообщения отправителя позволяют получателям оценить скорость данных и качества передачи. Сообщения получателей содержат информацию о проблемах, с которыми они сталкиваются, включая утерю пакетов и избыточную неравномерность передачи.

Обратная связь с получателями важна также для диагностирования ошибок при распространении. Анализируя сообщения всех участников сеанса, администратор сети может определить, касается данная проблема одного участника или носит общий характер. Если приложение - отправитель приходит к выводу, что проблема характерна для системы в целом, например, по причине отказа одного из каналов связи, то оно может увеличить степень сжатия данных за счет снижения качества или вообще отказаться от передачи видео - это позволяет передавать данные по соединению низкой емкости.

Идентификация отправителя. Пакеты RTCP содержат стандартное текстовое описание отправителя. Они проставляют больше информации об отправителе пакетов данных, чем случайным образом выбранный идентификатор источник синхронизации. Кроме того, они помогают пользователю идентифицировать потоки, относящиеся к различным сеансам.

Оценка размеров сеанса и масштабирование. Для обеспечения качества услуг и обратной связи с целью управления загруженностью, а также с целью идентификации отправителю все участники периодически посылают пакеты RTCP. Частота передачи этих пакетов снижается с ростом числа участников. При небольшом числе участников один пакет RTCP посылается максимум каждые 5 секунд.

Рисунок 4 - Логическая структура сетевого программного обеспечения (протокол обмена данных)

Таким образом, с протоколом сетевого уровня IP (Internet Prortocol) взаимодействуют два протокола транспортного уровня: TCP и UDP. TCP (transmission control protocol) обеспечивает надежную связь за счет мощных средств контроля ошибок при отправке пакетов и повторной отправки пакета в случае ошибки. UDP (user datagram protocol) такими средствами контроля над ошибками и повторной отправки пакета не обладает. Настольные системы видеоконференций, работающие по сетям Internet, используют протокол UDP для передачи аудио- и видеосигнала. Протокол TCP используется для передачи данных, таких, например, как данные с "настенной доски" или из разделяемых прикладных программ. При организации конференций по сетям Internet возникает одна проблема. Суть конференции в том, чтобы передавать изображение/голос/данные в общем случае в режиме широкого вещания. Однако протокол IP подразумевает связь "точка-точка". Чтобы преодолеть это препятствие, в 1989 г. было предложено расширение IP для поддержки широковещательных пакетов в Internet - RFC (Request for Comments). Благодаря RFC появилась возможность проводить конференции в Internet в режиме «широковещательной магистрали» Multicast Backbone (MBone), что означает возможность для одного участника конференции в Internet связываться одновременно с несколькими участниками. В режиме MBone группы хостов, поддерживающих широковещательный IP, связаны друг с другом по каналам чистого IP со связью "точка-точка". Данные к хостам группы передаются через широковещательный маршрутизатор. Это, как правило, рабочая станция, работающая в системе Unix. Для выбора оптимального пути от отправителя к получателю широковещательный маршрутизатор использует один из протоколов: DVMRP (Distance Vector Multicast Routing Protocol), MOSPF (Multicast Open Shortest Path First), PIM (Protocol Independent Multicast).

Необходимость передачи аудио- и видеоинформации по Internet привела к созданию нового транспортного протокола RTP (Real-time Transport Protocol). Его рабочая спецификация была предложена группой AVT (Audio/Video Transport working group) разработчиков средств передачи аудио/видеоинформации, входящей в организацию IETF (Internet Engineering Task Force). Протокол RTP отвечает за очередность, тайминг и качество аудио/видеоинформации, передаваемой в режиме "точка-точка" или "точка-многоточка". Большинство разработчиков систем MBone используют в своих системах RTP. Среди них такие как Communique! (InSoft), InPerson (Silicon Graphics), ShowMe (Sun Microsystems).

На сегодняшний день системы настольных видеоконференций, разработанные разными производителями, практически несовместимы друг с другом. Поэтому возникла острая необходимость создания общепринятых стандартов на эти системы.

Организация ITU, о которой речь уже шла ранее, является агентством ООН. В рамках этой организации государственные и частные компании координируют работы по созданию сетей телекоммуникаций и телекоммуникационных услуг. Сектор ITU-T занимается разработкой стандартов для систем видеоконференций, работающих по каналам ISDN. Рекомендация стандарта для систем конференц-связи H.320, предложенная ITU-T, носит название "Narrow-Band Visual Telephone System and Terminal Equipment". Спецификацию H.320 зачастую называют Р*64, где Р - целое число, поскольку она была разработана для каналов ISDN с пропускной способностью, кратной 64 Кбит/c. H.320 представляет из себя набор рекомендаций по использованию стандартов компрессии/декомпрессии аудио- и видеосигнала, а также cинхронизации, мультиплексирования и фрагментирования данных. Рекомендация T.120 ITU-T называется "Transmission Protocols For Multimedia Data". Рекомендация разработана для обмена данными в режиме конференц-связи. Такими данными могут являться изображения и заметки "настенной доски", бинарные файлы и пр.

Рекомендация ITU-T H.324 называется "Multimedia terminal for low bitrate visual telephone services over the GSTN". H.324 определяет стандарты для передачи аудио, видео и данных через модемы V.34 со скоростью 28,8 Кбит/с по аналоговым телефонным линиям общего назначения.

Настольные системы видеоконференц-связи можно использовать для самых разнообразных целей: проведения совещаний территориально рассредоточенных рабочих групп, для дистанционной связи со специалистами, для целей заочного обучения, при трансляции телевизионных программ, проведении брифингов и т.п. Если члены группы, разрабатывающей программный продукт, находятся на значительном расстоянии друг от друга, они могут отказаться от личных встреч и согласовывать свои действия посредством видеоконференций, экономя тем самым время и деньги.

2.2 Выбор метода кодирования - декодирования, описание стандарта кодирования

видеоконференция мультимедийный internet кодирование

Современный рынок требует сокращения производственных циклов, повышения качества поставляемой продукции, сотрудничества между различными фирмами и глобализации их деятельности. Средства связи, их расширенные возможности, играют при этом решающую роль. Наличие быстрой и эффективной связи определяет конкурентоспособность фирмы. Выигрывает тот, кто стартует раньше других, используя самые современные технологии. На данный момент самым широко используемый протоколом, по моему мнению, является стандарт Н.323.

Рассмотрим, что представляет собой рекомендация Н.323.

Рекомендация Международного Телекоммуникационного Объединения (ITU) H.323 - международная спецификация, определяющая взаимодействие компьютеров при передаче аудио- и видео- потоков по сетям intra- или Internet.

Система Intel Internet Phone создана на основе набора коммуникационных средств, предлагаемых стандартом H.323 для работы с Internet. Передача звука при использовании системы Intel Internet Phone осуществляется с помощью кодека G.723, который обеспечивает возможность трансляции очень небольшого звукового потока при сохранении хорошего качества звука.

Основное преимущество коммуникационных программных продуктов, совместимых с H.323, - возможность правильного взаимодействия друг с другом. Смысл введения стандарта H.323 прост - он предлагает протокол, с помощью которого коммуникационные программные продукты, созданные различными производителями, могут работать совместно (то есть взаимодействовать). Компания Intel внесла большой вклад в создание, развитие и распространение технологии H.323.

Совместимые с H.323 приложения и поддерживающая их инфраструктура Internet являются основой нового направления развития коммуникационных возможностей, связанных с использованием ПК. Программное обеспечение, разработанное Intel и другими компаниями на основе стандарта H.323, впервые позволит нам без проблем, с помощью простого нажатия кнопки, осуществлять обмен аудио- и видео- данными.

Технический обзор H.323

Рекомендация H.323 описывает требования к терминалам, другому оборудованию и различным службам, предъявляемые при передаче мультимедиа-потоков по локальной сети с негарантированным качеством соединения. Терминалы, а также другое оборудование, соответствующее требованиям H.323, могут использоваться для передачи голоса, цифровых данных и видеоинформации, а также произвольного сочетания этих потоков (например, для видеотелефонной связи) в реальном масштабе времени.

Локальная сеть, с помощью которой связаны совместимые с H.323 терминалы, может быть простым сегментом, соединением по типу "кольцо" или целым набором сегментов сложной топологии соединений. Необходимо заметить, что сложность структуры сети влияет на производительность H.323-терминалов. К сожалению, рассмотрение способов, с помощью которых можно добиться нужной производительности терминалов при работе со сложными сетями, выходит за рамки рекомендации H.323..323-совместимые терминалы могут быть встроены в персональные компьютеры или выполнены в виде отдельных устройств, например, видеотелефонов. Поддержка обмена звуковыми данными для них обязательна, в то время как возможность передачи цифровой информации и видеоданных является дополнительной. Однако, при использовании режима обмена видеоданными или цифровой информацией для совместной работы требуется поддержка нужного режима всеми устройствами. H.323 дает возможность одновременно передавать данные по нескольким каналам каждого типа. Среди стандартов, связанных с H.323, - рекомендации по сжатию и синхронизации H.225.0, управлению H.245, видеокодированию H.261 и H.263, аудиокодированию G.711, G.722, G.728, G.729 и G.723, а также серия коммуникационных мультимедиа-протоколов T.120.

Стандарт H.323 разработан с учетом Рекомендаций H.245, описывающих последовательность специальных процедур при открытии логического канала передачи информации. Эти процедуры, определяющие содержание логического канала, необходимы для согласования передающего устройства с приемным - таким образом, передатчик будет транслировать только ту информацию, которую способен воспринять приемник. Приемник может потребовать от передатчика ведения обмена данными в нужном ему режиме. Поскольку аналогичные процедуры, описанные стандартом H.245, предлагаются также в Рекомендациях H.310 для ATM-сетей, H.324 для GSTN и V.70, взаимодействие H.323-систем с системами на их основе возможно без преобразования H.242-H.245, как этого потребовали бы системы стандарта H.320.

Терминалы стандарта H.323 могут работать в многоточечных конфигурациях и взаимодействовать с терминалами стандарта H.310 для B-ISDN, стандарта H.320 для N-ISDN, стандарта H.321 для B-ISDN, стандарта H.322 для локальных сетей с гарантированным качеством соединения, стандарта H.324 для GSTN и беспроводных сетей и стандарта V.70 для GSTN.

Для передачи видеоизображения стандарт Н.323 требует использования стандарта Н.261.

Видео поток стандарта Н.261.

Рекомендация ITU-T Н.261. была разработана для передачи видеоинформации при уровнях битового потока Рх64 Кбит/с, где р - может меняться от1 до 30. Стандарт включает как кодирование отдельных кадров в стиле JPRG, так и использование компенсации движения для устранения временной корреляции между кадрами. Он относится к гибридным системам сжатия в пространственной и временной областях.

Burst bandwidth assumes that the transfer of video occurs only during the active period.bandwidth assumes entire frame time is used to transfer active video.

Таблица 1 - Форматы исходных данных CIF QCIF

Для того, чтобы обеспечить преобразование данных различных систем телевидения к единому стандарту, был разработан стандарт CIF (общий промежуточный стандарт). Для яркостной компоненты Y разрешение составляет 288 по вертикали и 360 пикселов по горизонтали, из которых не используется по четыре крайних пиксела с каждой стороны для обеспечения кратности 16 используется цветовая модель - 4:2:0 с серединным расположением пикселов цветности. Для яркости используется разрешение 352х288 область значимых пикселов, а для обоих цветоразностных компонентов разрешение - 176х144. Используется также формат QCIF с половинным разрешением.

Частота кадров составляет 29,97 кадров/сек, но может быть и понижена до 10-15 кадров/се. Декодер должен способен рас кодировать поток с пропущенными кадрами, так. Как для увеличения сжатия предусмотрена возможность опускать при кодировании отдельные кадры вместо того, чтобы поддерживать постоянную частоту кадров.

Стандартом предусмотрено разбиение видео потока на четыре уровня:

уровень кадров (для CIF-формата - 352х288 пикселов, 396 макроблока, 1584 блока, 12 групп блоков):

код начала кадра (20 бит, 0000 0000 0000 0001 0000)

номер кадра в последовательности (5 бит)

тип кадра в последовательности (6 бит)

дополнительные данные

уровень группы блоков (GOB) (176х48 пикселов, 132 блока. 33 макроблока)

код начала группы (16 бит, 0000 0000 0000 0001)

номер группы в кадре (4бита)

уровень квантования в группе (5 бит)

дополнительные данные

уровень макроблока (16х16 пикселов, 4 блока)

код адреса макроблока (код переменной длины, до11 бит)

код типа макроблока (код переменной длины)

уровень квантования маклоблока (5 бит)

код вектора движения (код переменной длины, до 11 бит)

код присутствия данных блоков (код переменной длины, до 9 бит)

уровень блока (8х8 пикселов)

коэффициенты ДКП (коды переменной длины, до 13 бит)

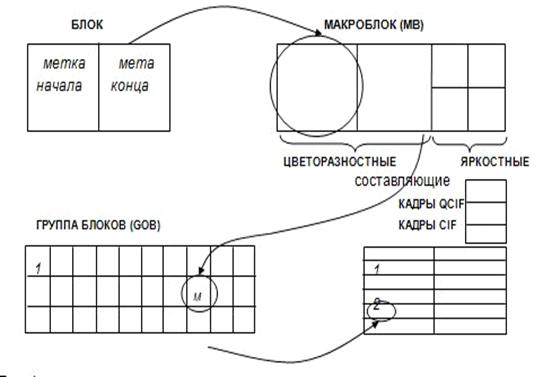

Рисунок 5 - Структура свертки видеоизображения в декодере по стандарту н. 261

Алгоритм кодирования.

Стандарт не специализирует конкретных методов сжатия, и поиск наиболее эффективных алгоритмов сжатия является задачей разработчиков кодера. Для передачи CIF изображения по каналу (64 кбит/сек) степень сжатия должна превышать 300:1. В алгоритме кодирования можно выделить следующие этапы:

.Входной поток подвергается предварительной обработке:

Если исходное изображение передается в виде чересстрочных полей, то из них формируются кадры с прогрессивной разверткой, кадры передискретизиуются до формата CIF или QCIF;

Производится преобразование RGB в YUV

Производится преобразование из формата цветности 4:4:4 в 4:2:0 (горизонтальная и вертикальная поддискретизация цветоразностных компонентов).

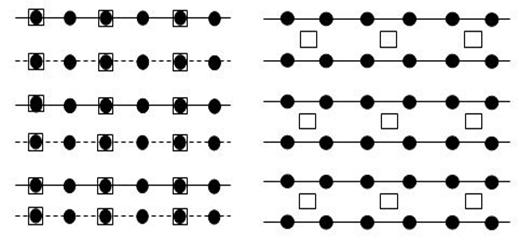

Схема выборки 4:2:2 Схема выборки 4:2:0

выборка только Y

выборка Y, Cb, Cr

выборка Сb, Cr

Рисунок 6

Эта схема преобразования обычно используется для стандарта Н. 261.

На рисунке 6 изображена двумерная 2:1 подвыборка цветоразностных элементов по отношению к элементам яркости. Элементы Cb и Cr не совпадают по расположению с элементами яркости, но представляют информацию о цвете для группы четырех элементов яркости, расположенных по углам квадрата. Значение Си СR обычно вычисляются 4:4:4 путем горизонтальной и вертикальной фильтрации и интерполяции. Обычно значения Cb и Cr вычисляются только для каждой второй линии элементов яркости. Т. о. Остальные линии несут только яркостную составляющю.4:2:0. Ширина полосы сигнала 4:2:0 идентична полосе сигнала 4:1:1. На рисунке 5 представлен построчный видеосигнал, в котором используется только одно поле сигнала.

Для устранений возможных искажений типа появления ложных элементов на границе объектов или смещения позиции, может применяться перефильтрация низкочастотным фильтром.

         Изображение разбивается на макроблоки, для которых находятся вектора движения. Вектора движения для макрблоков могут быть только целочисленными и по абсолютной величине не превышать 15 пикселов.

         Находятся ошибки предсказания движения.

         Производится анализ информации о движении и принимается решение о способе кодирования макроблока.

         В зависимости от результатов предыдущей стадии или исходный или разностный сигнал подвергается дискретному косинусному преобразованию

         Осуществляется квантование коэффициентов ДКС, Z- упорядочивание, и кодирование кодами переменой длины. На этом этапе необходимо строить выходной поток данных, поддерживая заданное значение битового потока, для чего требуется специальный алгоритм выбора уровня квантования коэффициентов: если заполнение буфера оказывается больше заданной пороговой величины, то уменьшается точность передачи данных.

Кодирование I- блоков.

Процедура кодирования I-блоков похода на методику кодирования неподвижных блоков стандарт JPEG. Однако в отличии от JPEG уровень квантования может быть переменным, и коэффициент квантования подбирается кодером.

Кодирование Р-блоков.

Процедура кодирования Р-блоков гораздо сложнее процедуры кодирования неподвижных блоков. Кодер должен выбрать метод кодирования макроблока. В этом случае также стандарт не предписывает какого-либо алгоритма, оставляя это на разработчиков кодера

         Принимается решение, следует ли использовать компенсацию движения, т.к. в случае отсутствия движения используется разность между текущим макроблоками и его несмещенным базовым макроблоком (можно считать нулевым вектором движения). Достигается экономия за счет того, что вектор движения не передается. Для этого вычисляется сумма несмещенной разности между текущим макроблоков и его базовым макроблоком (т.е. с нулевым вектором движения) D1., и та же сумма для разности с вектором движения, D2.На основании ряда численных экспериментов была получена эмпирическая крива выбора решения. Кривая имеет сложную форму в области небольших значения разностей, т. к. любое ложное движение фона, вызванное медленным движением перемещением объекта, является крайне нежелательным эффектом. , заметно ухудшающее визуальное изображение.

В Р- блоках вектор движения передается с помощью разностного кодирования, что обеспечивает значительную экономию для изображений с движением, вызванным перемещением камеры, в которых вектора движения для большинства микроблоков будут примерно одинаковы.

         После получения информации об оптимальном варианте компенсации движения кодер решает, следует ли ее использовать (т. е. Использовать нулевой или ненулевой вектор движения и кодировать разностный сигнал) или кодировать исходный макроблок как I-блок. Это можно было бы сделать, сравнив количество бит, необходимое для передачи кодированной информации о макроблоке с компенсацией движения и без нее при том же коэффициенте квантования. Однако ввиду значительных вычислительных затрат на эту процедуру на основе численных экспериментов была получена эмпирическая кривая выбора решения о внутрикадровом или межкадровом кодирования на основе сравнения дисперсий текущего макроблока и разностного сигнала.

Дисперсия V1 для текущего макроблока вычисляется:

,

А дисперсия V2 - для разностного сигнала, полученного с учетом принятого решения о компенсации движения, т. е. С использование вектора движения (N,M), нулевого или ненулевого по формуле:

Для устранения блокинг-эффекта, связанного с компенсацией движения, может производится фильтрация. Фильтрация осуществляется только внутри блока и применяется как к яркостной, так и к цветоразностным компонентам. Фильтрация ошибок в кодере после компенсации движения дает лучшие результаты, чем постфильтрация в декодере.

         После квантования принимается решение, следует ли изменять коэффициент квантования, установленный по умолчанию. Визуально восприятие изображения будет улучшаться, если применять переменный коэффициент квантования в зависимости от детальности в блоке и свойство зрительного анаизатора при их восприятии.

Промышленные стандарты призваны сделать видеоконференции столь же распространенными, как телефонная и факсимильная связь. Благодаря им системы поддержки видеоконференций разных производителей могут без проблем устанавливать связь между собой, как связываются между собой другие телекоммуникационные устройства.

Продукты, соответствующие стандартам ITU, позволяют любому абоненту связываться с любым другим абонентом. Стандарты, разработанные сектором стандартизации в области телекоммуникаций ITU (ITU-TSS, предыдущее название - CCITT), сделали для систем поддержки видеоконференций для ПК то, что сделали ранее выработанные стандарты "V.xx" и "Group-III" для модемов и факсимильных аппаратов - обеспечили совместимость изделий разных производителей в мировом масштабе.

Выводы и рекомендации

Видеоконференции предоставляют нам возможность работать и общаться в режиме реального времени, а также использовать разделяемые приложения, интерактивного обмена информацией, ВКС начинают рассматривать не только как нечто экспериментальное, но и как частичное решение проблемы автоматизации деятельности на предприятии, дающее существенное преимущество по сравнению с традиционными решениями.

Традиционно видеоконференции характеризовались как комбинация специализированного видео и звука, а также технологии работы с сетями связи для взаимодействия в реальном времени и часто использовались рабочими группами, которые собирались в специализированном месте (обычно это был зал заседаний, оснащенный специализированным оборудованием), чтобы связаться с другими группами людей. Стоимость систем видеоконференций, используемых для этого, была очень велика из-за необходимости использования арендованных каналов связи и дорогого качественного оборудования.

В основе любой современной системы проведения видеоконференций лежит устройство, называемое кодер-декодером (кодеком). Кодек ответствен за кодирование, декодирование, сжатие и декомпрессию звуковых и видеосигналов. При всех прочих равных условиях (например, при одинаковом качестве камер) чем лучше реализован кодек, тем лучше звуковой и видеосигнал. Функции кодеков могут быть выполнены программным обеспечением либо аппаратным путем с помощью DSP или некоторой комбинации из программного и аппаратного обеспечения. Главный фактор, влияющий на цену системы, - цена и возможности кодека. Реализованные программно кодеки иногда в несколько раз дешевле аппаратных. Однако для успешного использования их необходима значительно более высокая производительность компьютера, а также нужно больше места на жестком диске и больше оперативной памяти. Иногда групповые и настольные системы так близки по возможностям и ценам между собой, что бывает трудно корректно позиционировать их, тем более что большинство поставщиков имеют в своем арсенале и те и другие.

Настольные системы видеоконференций, работающие по сетям Internet, используют протокол UDP для передачи аудио- и видеосигнала. Протокол TCP используется для передачи данных, таких, например, как данные с "настенной доски" или из разделяемых прикладных программ. При организации конференций по сетям Internet возникает одна проблема. Суть конференции в том, чтобы передавать изображение/голос/данные в общем случае в режиме широкого вещания.

Продукты, соответствующие стандартам ITU, позволяют любому абоненту связываться с любым другим абонентом. Стандарты, разработанные сектором стандартизации в области телекоммуникаций ITU (ITU-TSS, предыдущее название - CCITT), сделали для систем поддержки

видеоконференций для ПК то, что сделали ранее выработанные стандарты "V.xx" и "Group-III" для модемов и факсимильных аппаратов - обеспечили совместимость изделий разных производителей в мировом масштабе.

Библиографический список

1        «Системы компьютерной видеоконференцсвязи» (Синепол В.С., Цикин И.А. Издатель: Мобильные коммуникации Год издания: 1999 Страниц: 166

3        GEC PLESSEY . MEDIA.-IDEE Trans, 1997, 630 с.

4        http://ru.wikipedia.org

5        <http://www.axess-group.ru>

         <http://www.connect.ru>

7        ISO/IEC DIS 10918-2. Information Techology - Digital Conpression and Coding of Continuous-tone Still Images: Extensions./Ed.1/SC 29, 1994, 340 с.

         ITU-R Recommendation BT.601, Encoding parameters of digital television for studios, 1982, 105 с.

         ITU-R Recommendation H.261, 125 стр .

         ITU-R Recommendation H.323, 140 с.

         Meng J.-H., Scene Change Detection in a MPEG Compressed Video Sequence .Proc. SPIE 1995

12      Бунтов В.Д., Сороцкий В.А., Цикин И.А. и др. Зарубежное образование в области информационно-коммуникационных технологий. Изд-во Саратовского университета. 2004

         Годьберг Л.М. , Матюшкин Б.Д. Цифровая обработка сигналов. Справочник.- М.:Радио и связь, 1995, 235 с.

         Золотов С. , Протоколы INTERNET. - СПб.: BHV - Санкт-Петербург, 1998 - 304 с.

         Катермоул Б.В. Принципы имнульсно-кодовой модуляции./Перевод с английского под ред. В.В. Маркова.-М.:-Связь, - 1994 , , 240 стр .

         Клименко Р. Удаленная работа на компьютере: Санкт-Петербург, изд-во Питер. - 2008. С. 272

         ММКР . Параметры кодирования сигналов цифрового телевидения для студий.-Рекомендации 601., 450 с.

         Прэтт У. Цифровая обработка изображений. Т.1,т.2.-М.:Мир, 1982, 150 с.

         Телевизионная техника. Справочник./ Под общей ред. Ю.Б. Зубарева и Г.Л. Глориозова.- М.:Радио и связь, 1994, 310 с.

         Цифровое телевидение / Под редакцией М.И.Кривошеева. - М.:Связь, 1980, 570 с.
