Енергозберігаючі матеріали в будівництві
ЗМІСТ
ВСТУП
1. Сучасні енергозберігаючі сендвіч-панелі
. Технологія "ТЕРМОДІМ"
. Енергозберігаючі стінові блоки
. Енергозберігаючі стяжки з полістирол бетону
. Термопанель для утеплення фасадів будівель
ВИСНОВКИ
ПЕРЕЛІК
ВИКОРИСТАНОЇ ЛІТЕРАТУРИ
ВСТУП
В сучасних умовах дуже актуальним
питанням стає проблема енергозбереження. Зарубіжний досвід показує, що одним з
найефективніших шляхів виходу з кризової ситуації, що створилася, є скорочення
витрат тепла через захисні конструкції будівель і споруд.
Враховуючи це, велика увага сьогодні
приділяється теплозахисту об'єктів, що будуються і реконструюються. В
будівельну практику активно упроваджуються різні системи зовнішньої
теплоізоляції і обробки фасадів, використовуючи при цьому принцип багатошарових
конструкцій, де одна частина виконує несучу функцію, а друга - тепловий захист
об'єкту.
Окрім цього, в умовах ринкової
економіки, особливого значення набувають технології будівництва, що дозволяють
досягти максимальних результатів при мінімальних витратах часу, сил і засобів.
Використання сендвіч-панелей, енергозберігаючих блоків та інших сучасних
стінових матеріалів повною мірою відповідають цим вимогам.
1. СУЧАСНІ ЕНЕРГОЗБЕРІГАЮЧІ
СЕНДВІЧ-ПАНЕЛІ
Сьогодні вітчизняні будівельники
активно переймають досвід зарубіжних колег, на міжнародних форумах відбувається
знайомство з новітніми будівельними технологіями і матеріалами. Одним з
освоєних досягнень світової будівельної галузі є сендвіч-панелі.
Своїм створенням сендвіч-панелі
зобов’язані Франку Ллойду Райту, американському інженерові, який ще в далекі
30-ті роки минулого сторіччя вперше застосував сендвіч-панелі в будівництві
проекту «Unsonian». Основною метою, при конструюванні перших сендвіч-панелей,
було поєднання простоти і краси в недорогих будівлях (детально див.
«Будівництво будівель з використанням сендвіч-панелей», Майкл Морлей). Своєї
мети Райт добився, будівлі проекту «Unsonian», що всюди зводилися в Сполучених
Штатах були зразком технологічності і інновації того часу.
Але не треба думати, що після
стільки часу сендвіч-панелі не зазнали ніяких змін і прийшли в наше будівництво
в своєму первісному вигляді. Вже в 1950 році Олден Б. Доу (студент
архітектурного університету «Wrigtht» і брат засновника Компанії «Dow
Chemical») турбувався питанням застосування в сендвіч-панелях новітніх
енергозберігаючих технологій. Саме Доу створює перші тришарові сендвіч панелі,
які володіли найширшим спектром позитивних якостей. Ці панелі легкі при
монтажі, теплозберегаючі, надійні і з різними видами декорування фасаду.
Сендвіч-панелі - це трьохшаровий
будівельний матеріал, який складається з внутрішнього шару, в якості якого
використовується теплоізоляційний наповнювач (пінополістирол, мінеральна вата)
та двох зовнішніх шарів з оцинкованої сталі товщиною 0,50-0,55мм, які покриті декоративним
полімерним покриттям. Застосування сучасного клею на основі поліуретану
гарантує довготривале та щільне з'єднання складових елементів панелі. Для
виробництва панелей використовуються якісні сертифіковані матеріали. Їх ділять
на три типи: стінові, покрівельні, облицювальні (для утеплення та реконструкції
стін) які виготовляються за різними типами профілювання. Обшивки пане¬лей
можуть мати профіль лінійний, гладкий або хвилеподібний. Незалежно від
теплоізолюючого наповнювача, основною перевагою сендвіч-панелей є їх
технологічність. Несучою конструкцією в більшості випадків є металевий каркас,
на який за допомогою самонарізних гвинтів, вмонтовуються панелі. Для закриття
можливих стиків використовуються фасонні та з’єднувальні елементи. Окрім цього шви
і стики можуть додатково заповнюватися герметиком чи утеплювачем. Теплотехнічні
характеристики сендвіч-панелей в 10-15 разів перевершують аналогічні
характеристики традиційних будівельних матеріалів. Невелика вага панелей
дозволяє знизити вартість фундаменту при будівництві будівлі (навантаження на
фундамент буде приблизно в 80 разів менше ніж при використанні цегли чи
бетону), а також заощадити на використанні дорогої вантажопідйомної техніки.
Широка кольорова палітра оздоблення панелей і різноманітність елементів фасонів
дозволяють створювати сучасні покрівлі, фасади і інтер'єри.
Сендвіч-панелі характеризуються
наступними техніко-експлуатаційними параметрами:
високими теплоізоляційними
властивостями;
звукоізоляційними властивостями;
легкістю та швидкістю монтажу;
довговічністю;
низькою ціною;
зручністю при транспортуванні;
антикорозійними властивостями.
Сендвіч-панелі використовуються для
будівництва таких об'єктів:
промислові, складські та виробничі
приміщення;
склади «високого» зберігання;
громадські об'єкти, спортзали,
офіси;
ангари та авіаційні об'єкти;
майстерні, гаражі та автомобільні
салони;
склади-холодильники та
склади-морозильники;
приміщення для сушіння, зберігання;
фруктово-овочеві заводи;
гастрономічні, торгівельно-сервісні,
виставочні павільйони, кіоски, ринки;
тимчасові об'єкти при будовах,
контейнери;
енергетичні об'єкти;
відпочинкові та літні будинки (крім
того для утеплення побудованих будинків).
Швидко монтуємі будинки в
конструкції яких є сендвіч-панелі, виглядають привабливо та відрізняються
надійністю і довговічністю. Якщо буде потреба такий будинок дуже легко
демонтувати.
Будинки із сендвіч-панелей
дозволяють швидко повернути вкладені в будівництво кошти завдяки високій
швидкості зведення. Не має значення сезон, під час якого ведеться будівництво:
будинки із сендвіч-панелей можна зводити у будь-який час року.
При виробництві сендвіч-панелей
строго дотримуються всі санітарні норми. Цей матеріал відповідає протипожежним
вимогам та має гарні енергозберігаючі характеристики. При цьому використання
сендвіч-панелей не вимагає зовнішньої обробки. Часто немає необхідності у
внутрішній обробці: сендвіч-панелі покриваються спеціальним гігієнічним та
антикорозійним шаром, який може служити покриттям, що одночасно й декорує.
Однак у сендвіч-панелей є деякі
недоліки, про які слід знати. Зовнішня панель і захисне покриття можна
пошкодити у результаті неакуратного поводження з панелями в процесі складання
та експлуатації. Ушкодженим панелям буде потрібно косметичний ремонт, а у
випадку, якщо ушкодження серйозні, панель прийдеться замінити. Ще один мінус
сендвіч-панелей - їх промерзання на стиках і можливе заледеніння в умовах
низьких температур. Але цих неприємностей легко уникнути, дотримуючись усіх
технічних вимог при монтажі сендвіч-панелей. Тому зведення будинків із цього
матеріалу слід довіряти досвідченим фахівцям.
Досить часто сендвіч-панелі
використовують для утеплення вже побудованих будинків, для ізоляції холодильних
і морозильних камер. На сьогоднішній день зведення будинків із сендвіч-панелей
особливо актуально в секторі комерційної нерухомості. Однак для застосування
сендвіч-панелей обмежень не існує: з них можна будувати житлові, складські,
промислові, адміністративні та офісні будівлі.
Область застосування стінових
сендвіч-панелей - будівництво будинків комерційного та промислового
призначення. Покрівельні панелі використовують при влаштуванні дахів, а
оздоблювальні - при реконструкції будинків та утепленні стін. Як покривний
матеріал для внутрішньої обкладки стінових сендвіч-панелей, може
використовуватися гіпсокартон або цементно стружкові плити. З такого матеріалу
можна споруджувати внутрішні перегородки. При монтажі покрівельних
сендвіч-панелей часто застосовують додаткову бітумну підкладку, яка збільшує
вологостійкість та захищає від впливу тепла.
В Україні все більше будівельних
компаній пропонують зведення будинків на базі сендвіч-панелей, поставляючи як
окремі комплектуючі, так і весь комплекс матеріалів, необхідних для будівництва
подібних малоповерхових об'єктів. Виробництво повнокомплектних будинків дає
можливість у стислий термін звести якісну, надійну та недорогу будову.
2.
ТЕХНОЛОГІЯ "ТЕРМОДІМ"
Засновником сьогоднішньої технології
«Термодім» була технологія "PLASTBAU", яка з'явилася в Італії в
далеких 70-х роках минулого століття. У 1976 році вже в Німеччині, компанія
"Renova-Termodom" налагодила виробництво термоблоків. Технологія
прекрасно зарекомендувала себе в Німеччині і почала поширюватися по всьому
світу, згодом вона дійшла і до України.
Україна, першою з країн СНД, в січні
1995 року прийняла державні будівельні норми, що регламентують усі питання
будівництва будинків з пінополістирольних блоків незнімної опалубки (ДБН В.
2.6-6-95). По діючих на сьогодні нормах в Україні дозволено будівництво
термодомів заввишки до 5 поверхів включно. У Німеччині ж будівельні норми
дозволяють будувати застосовуючи цю технологію до 22-х поверхів, а в Росії і
Грузії - до 9-ти поверхів. Окрім цих країн технологія «Термодім» популярна в
США, Канаді, Ізраїлі, Голландії, Фінляндії і багатьох інших. У Болгарії,
наприклад, господарі будинків, побудованих з використанням енергозберігаючої
технології «Термодім», звільняються від сплати податку на землю терміном до 15
років. В Україні технологія «Термодім» з кожним роком стає все більше популярною.
Технологія вражає своєю простотою, економічністю, а головне - результатами.

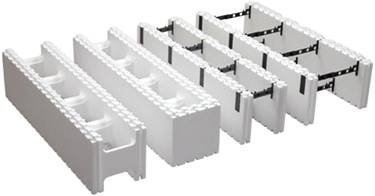

Термодім - це будинок, стіни якого зведені з легких пінополістирольних блоків.
Такі блоки називаються термоблоками і являються, по суті, незнімною опалубкою.
Заповнені бетоном, вони утворюють монолітну стіну завтовшки 150 мм., що
утеплена з двох сторін пінополістирольною плитою по 50 мм. Термоблок - основа
даної технології будівництва. Складається з двох пінополістирольних плит,
сполучених один з одним пластиковою або такою ж пінополістирольною перемичкою.
Він виконує декілька важливих функцій: служить незнімною опалубкою для бетону,
є утеплювачем стіни з двох сторін і надає їй унікальні теплоізоляційні
властивості. Котеджі побудовані за технологією будівництва "термодім",
дозволяють істотно економити на опалюванні і кондиціонуванні приміщень, мають
високі звукоізоляційні властивості, а також перешкоджають радіаційному
випромінюванню.
Ще одна важлива особливість - блоки
можуть виготовлятися з металевими перемичками, що роблять конструкцію ще
міцнішою, дають можливість регулювати ширину стін, а також полегшують процес
якісної заливки бетону. Завдяки спеціально розробленій системі стабілізаційних
стійок (будівельного риштування) і кріпильних елементів бетон можна заливати
одразу на висоту поверху, що істотно скорочує терміни проведення робіт і знижує
трудомісткість процесу
Пінополістирол - це екологічно
чистий нетоксичний тепло- і звукоізоляційний матеріал, що використовується в
будівництві більше 50-ти років. Він зарекомендував себе як найбільш
економічний, зручний в застосуванні і такий, що має низький ступінь
теплопровідності і паропронизливості. Цей матеріал займає одне з провідних
місць за безпекою для здоров'я в розрізі процесу його виробництва, обробки,
використання всередині будівель (він не містить волокон і не є джерелом
шкідливого пилу), а також демонтажу і утилізації. Існує помилкова думка про те,
що пінополістирол схильний до пошкоджень гризунами і комахами. Проте
підкреслимо, що до складу полістиролу входять спеціальні добавки, які
гарантують захист блоків від побутових шкідників. Крім того, пінополістирол має
абсолютну опірність волозі і плісняві. Екологічність і біологічна нешкідливість
матеріалу підтверджується тим, що вироби з пінополістиролу використовуються, як
пакувальний матеріал в харчовій промисловості і для виробів побутового
призначення в багатьох країнах світу. Термін експлуатації пінополістерольних
плит складає близько 80 років.
Основні переваги даної технології:
скорочення строків будівництва за
рахунок зниження трудомісткості будівельно-монтажних робіт. При використанні
традиційних матеріалів, таких як цегла, будівництво будинку розтягується на
довгий строк. Застосування технології ТЕРМОДІМ дозволяє однакову площу стін
зводити разів у 10 швидше і скоротити витрати на оплату праці будівельників у
2-3 рази.
- зниження витрат на зведення
фундаментів до 50% через високу міцність і невелику масу стін. Стіни, зведені
по системі ТЕРМОДІМ, створюють значно менше питоме навантаження на фундамент. -
економія на вартості стінових матеріалів. Вартість квадратного метра стіни,
побудованої за технологією ТЕРМОДІМ, приблизно в 1,5 рази нижча від вартості
цегляної стіни навіть не аналогічної по теплозбереженню.
- одержання корисної додаткової
площі, так як товщина стін, побудованих за технологією ТЕРМОДІМ, усього 25 см -
а це набагато менше товщини аналогічних по теплозбереженню стін, побудованих з
будь-яких інших будівельних стінових матеріалів.
- зниження витрат на опалення
будинку. Будівництво по системі ТЕРМОДІМ - це спосіб уникнути витрат на
придбання дорогого опалювального устаткування або транспортування палива,
витрат часу і праці на його експлуатацію. Витрати на опалення будівлі,
побудованої за технологією ТЕРМОДІМ, будуть в 3-3,5 рази менші ніж витрати на
опалення цегляного будинку.
- простота і точність виконання
робіт, що не потребують висококваліфікованого персоналу і використання важкої
будівельної техніки. Будувати за технологією ТЕРМОДІМ так само просто і цікаво,
як і грати в дитячу гру. - можливість будівництва при мінусових температурах
(до -10°С). - повна сумісність з будь-якими будівельними матеріалами і
системами для обробки фасадів і внутрішніх приміщень.
- можливість виконання необмеженої
кількості проектних рішень і архітектурних форм.
Рисунок 1 - Термоблоки
3. ЕНЕРГОЗБЕРІГАЮЧІ СТІНОВІ БЛОКИ
Блоки є несучим і самонесучим
будівельним матеріалом і можуть використовуватися для зведення як несучих стін
(у будинках з висотністю не більше трьох поверхів), так і внутрішніх перегородок.
Застосування в будівництві малих
стінових блоків дозволяє:
збільшити корисну площу приміщень за
рахунок зменшення товщини стін (несуча здатність кладки з більшості видів
блоків на 20% вище, ніж передбачено СНіП «Кам'яні і армокам'яні конструкції.
Норми проектування» для кладки з керамічної цегли тієї ж товщини);
різко підвищити продуктивність
процесу будівництва (швидкість монтажу блоків в 4 .. 5 разів вище , ніж
швидкість монтажу цегли для того ж зводиться обсягу);
заощадити на зведенні елемента
конструкції до 60% розчину. При цьому сумарна маса 1 м ³
кладки
зменшиться в 1,5 рази;
знизити собівартість
загальнобудівельних робіт, в порівнянні з використанням звичайної цегли, на 30
.. 40%.
Таким чином, висока продуктивність
будівництва, відсутність необхідності використовувати складні вантажопідйомні
механізми і зменшення площі забудови призводять до різкого зниження питомої
вартості 1 м ² житла.
На даний час нараховується дуже
багато видів енергоефективних блоків з різних матеріалів та з різною структурою
та особливостями. Розглянемо найпоширеніші та найновітніші серед них.
Блоки YTONG ENERGO - це найтепліший
конструкційний будівельний матеріал який є на ринку сьогодні. Унікальна
структура блоків являє собою мільйони маленьких шпаринок, що в свою чергу
робить YTONG ENERGO найтеплішим з усіх доступних на ринку конструкційних
матеріалів, призначених для будівництва будинків. Стіни з блоків YTONG ENERGO
шир. 48 см мають коефіцієнт теплопередачі U = 0,19 Вт/м2K, завдяки чому вони
відповідають найвищим технічним нормам, що висуваються до енергозберігаючого
будівництва. Стіни з YTONG ENERGO характеризуються довшим часом, що
затрачається на охолодження, та добре нівелюють зовнішні коливання температур.
Надійність газобетонних блоків YTONG
вже понад 80 років підтверджують інвестори у більш ніж 20 країнах. YTONG
сьогодні вважається провідним будівельним брендом, енергоефективність та
інноваційність якого є визнаними в усьому світі. Унікальність YTONG не
зводиться лише до якогось одного фактору, а полягає у цілій низці унікальних
властивостей продукту. Широкий асортимент продукції YTONG задовольняє вимоги
найвибагливіших покупців. Споруди, побудовані з YTONG, відповідають стандартам
не лише сьогодення, але і майбутнього. Унікальна термоізоляція, пожежостійкість
матеріалу та сейсмічна витривалість відповідає найвищим світовим стандартам.
Стінові тришарові блоки - несучий
шар - пористий керамзитобетон класу В10-В12 щільністю 900-1100 кг/м3. Середній
шар -пінополістирол. Зовнішній шар блоку - захисно-декоративний, виконаний із
щільного бетону плоский або з рельєфом "під природний камінь", який
може фарбуватися в будь-який колір. Для збільшення механічної міцності блоку
всі ці шари зв'язані між собою арматурою.
Розміри блоку 40х40х20 см з
допустимим відхиленням не більш ±0,1см і широка номенклатура продукції
дозволяють використовувати робітників низької кваліфікації, що є статтею
економії.
Блоки укладаються на шар спеціальної
мастики або клею завтовшки 2-4 мм, що дозволяє проводити будівництво в холодну
пору року, виключає доставку великої кількості води, цементу і піску на
будівництво, забезпечує постійну високу якість кладки, зводить до мінімуму
непродуктивну ручну працю. Оскільки такі блоки в три рази легші за цеглу,
навантаження на фундамент будинку буде значно меншим. Незначна вага блоків
позбавляє від необхідності мати в розпорядженні важкі підіймальні пристрої.
Кожен блок - частина готової стіни.
Номенклатура блоків враховує нюанси будівництва (кутові блоки, блоки з вирізами
четверті для встановлення вікон та дверей та ін.), що значно прискорює зведення
будівлі. Невелика товщина стіни (40 см) дає можливість збільшити жилу площу при
тих же розмірах фундаменту. Чіткий розрахунок конструкції будівлі дозволяє
поставляти для будівництва точну кількість блоків, тому покупець не буде
переплачувати за зайвий будівельний матеріал або потерпати від нестачі блоків.
При експлуатації будинків з
енергозберігаючих блоків витрати на опалювання в три рази менші, ніж в
цегельних. Блоки дуже зручні для будівництва індивідуальних житлових будинків,
заміських котеджів, офісних і торгівельних центрів та ін. малоповерхових
будівель.

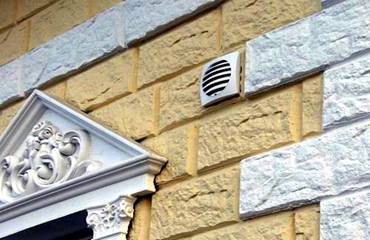

Рисунок 2 - Стіновий блок з
поверхнею під природній камінь
Керамічні термоблоки - тепла
кераміка є найбільш популярним в країнах Європи, сучасним стіновим матеріалом.
Сьогодні поризовані керамічні термоблоки користуються все більшим попитом і
серед українських будівельників та замовників. Високі міцності характеристики
термоблоків дозволяють їх використання для висотного будівництва. Натуральна
сировина забезпечує керамічному термоблоку екологічність та вогнетривкість,
пористість - високі звуко- та теплоізоляційні показники, висока щільність -
здатність акумулювати тепло. Поєднання цих унікальних експлуатаційних якостей
забезпечує керамічним термоблокам беззаперечний пріоритет як у будівельників,
так і у споживачів.
Стіна зберігає температуру у
помешканні.
Витрати розчину в 1,5-3 рази менші
ніж для звичайної цегляної кладки.
Тепловим еквівалентом стіни з
КЕРАТЕРМ® є стіна зі звичайної цегли товщиною 1,02 м.
Стиковка «паз/гребінь» дає
можливість виконати вертикальне з'єднання без використання розчину.
Зведення стін виконується в 2,5 рази
швидше кладки зі звичайної цегли.
Вага стіни в 2 рази менша у
порівнянні з цегляною.
Рисунок 3 - Керамічні блоки
Піноблоки - як найоптимальніша
заміна цегли, застосовуються для кладки несучих стін, перегородок в будівництві
індивідуальних житлових об'єктів, монолітно-каркасних сучасних багатоповерхових
будівель, комерційних багатопрофільних споруд, реконструкції старих будівель,
зведення сільськогосподарських об'єктів, а також садових будиночків, гаражів та
інші. Енергозберігаючі будівельні піноблоки використовуються для захисту стін
будівель і приміщень від вологи, перепадів температур та проникаючої радіації.
Енергозберігаючі будівельні піноблоки не мають шкідливих речовин, так як
виготовляються виключно з біологічно чистих матеріалів.
Пінобетон - легкий ніздрюватий
бетон, який відноситься до класу наповнених повітрям матеріалів
(аероматеріалів) зі вмістом повітря від 40 до 95% за об’ємом. Виготовлення
пінобетону здійснюється шляхом рівномірного насичення цементно-піщаного розчину
бульбашками повітря по всій масі бетону при швидкісному перемішуванні з
поверхнево-активними речовинами (піноутворювач). Піноутворювач забезпечує
необхідний вміст повітря в бетоні та його рівномірний розподіл по всій масі
форм високоточної мережі. Піноутворювач отримують із спеціалізованих речовин на
біологічній основі, з яких виготовляють піноблоки. Завдяки піноутворювачу
знижується поверхневий натяг води і утримується повітря всередині матеріалу.
Густина пінобетону може коливатися в межах 300-1800 кг/м3.
Шлакоблок - стіновий будівельний
блок. Шлакоблоки можуть бути різними за властивостями в залежності від
будівельних задач: повнотілими, порожнистими, звичайними рядовими або
якіснішими - лицьовими. Виготовляються шлакоблоки також різним чином
вібропресування або литтям з легких і важких бетонів на цементній, вапняній,
гіпсовій основах. Шлакоблоки можуть тверднути в природних умовах, при
спеціальному пропарюванні або автоклавній обробці. Якщо порівнювати шлакоблок з
рядовим цеглою, то шлакоблок, має вагому перевагу по теплопровідності. Разом з
тим шлакоблок стіновий має більший розмір, ніж таж же цегла, тому витрати на
використанні розчину, і при виплаті зарплати мулярам значно знижені Коло споживачів
даної продукції надзвичайно широкий: від приватних замовників, до великих
будівельних компаній, що займаються котеджним або промисловим будівництвом.
Шлакоблоки завжди були і залишаються популярним будівельним матеріалом для
зведення стін завдяки наступному ряду переваг:
• економічність; • висока
продуктивність; • широкі можливості по складу бетону; • висока швидкість
будівлі стін.

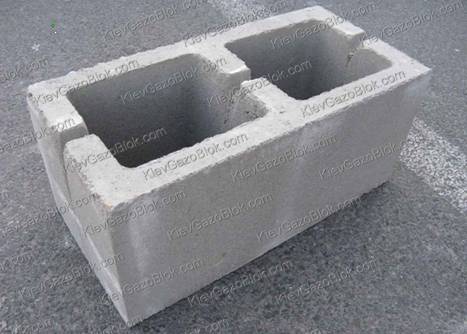

Рисунок 4 - Шлакоблоки
теплоізоляційні
4.
ЕНЕРГОЗБЕРІГАЮЧІ СТЯЖКИ З
ПОЛІСТИРОЛБЕТОНУ
Полістиролбетон - це бетон, легким
заповнювачем якого є спінений полістирол. Полістиролбетон за своїми
властивостями відноситься до легких бетонів (комірчастим бетонів), проте має
ряд істотних відмінностей. До його переваг відносять можливість варіювання в
широких межах його щільності, внаслідок чого полістиролбетон може бути як
конструкційним, так і теплоізоляційним матеріалом. В даний час полістиролбетон
активно застосовується для утеплення підлог, стін, дахів як об'єктів, що
будуються так і вже введених в експлуатацію.
Позитивні якості полістиролбетону:
• він більш довговічний (на відміну
від полімерних матеріалів, які значно швидше старіють і руйнуються);
• висока теплозберігаюча здатність
підлог, стін і даху будинку;
• екологічно безпечний;
• великорозмірні блоки спрощують і
зменшують час на укладання стін;
• має низьку сорбційну вологість (це
дозволяє матеріалу зберігати низькі значення теплопровідності і в умовах
підвищеної вологості) і, як наслідок, високою морозостійкістю (F50-F100);
• стіни з полістиролбетону добре
«дихають», не схильні рослинним і живим бактеріям. Ще одна перевага
полістиролбетону: він не горить, при пожежі гранули пінополістиролу
випаровуються, а тління і полум'я відсутні.
5.
ТЕРМОПАНЕЛЬ ДЛЯ УТЕПЛЕННЯ ФАСАДІВ БУДІВЕЛЬ
Фасадні термопанелі - це практично
готовий фасад, що включає клінкерну плитку 240 ×
71 × 15 мм зі спеціальним підставкою і
тверду теплоізоляційну основу - пінополістирол марки 40 (товщиною 60 або 100
мм). Клінкерна плитка «під цеглу». Вибір клінкерної кераміки як захисно-декоративного
екрану невипадковий. Клінкер за ступенем стійкості до впливів навколишнього
середовища перевершує більшість порід природного каменю. Його характеризують
бездоганний вигляд, стійкість і різноманітність природного забарвлення, а також
притаманна йому гра кольору, що стала його «візитною карткою». Клінкер є 100%
натуральним матеріалом, що виготовляється з високоякісної сланцевої глини без
застосування хімічних добавок шляхом високотемпературного випалу. Клінкер не
«фонить», на відміну від інших видів природного каменю, порівнянних з ним по
міцності. Від іншої будівельної кераміки клінкер відрізняє висока марка
міцності (до М 800) і низьке водопоглинання (2-3% по масі), що зумовлює високу
морозостійкість (більше 300 циклів). Відсутність вапна та солей у складі
матеріалу виключають висоли та інші проблеми, пов'язані з агресивною дією
вологи. Протягом усього періоду експлуатації клінкер зберігає свій первісний
колір, має шляхетний вигляд, за яким його відразу відрізняють. Цього
домагаються розвиненою технологією виробництва: екструзійне формування,
високотемпературний випал при екстремальних температурах, історичний досвід
ангобірування натуральними компонентами та інші прийоми німецьких майстрів, що
заслужили за 100 років світове визнання. Зовнішній вигляд фасаду, облицьованого
термопанелями можна назвати бездоганним з багатьох причин. Одна з найбільш
явних - це вид ідеальної цегляної кладки, одержуваної завдяки чіткому
розташуванню плитки при формуванні в пінополістирол. У ручній кладці досягти
цього просто неможливо! Також до переваг системи відноситься використання
клінкерної облицювальної плитки, що надає системі високі якісні та естетичні
переваги. В термопанелях використовується оптимальний на сьогоднішній день
теплоізолятор - пінополістирол високої щільності М40, який зберігає тепло
взимку і приємну прохолоду влітку. Облицювання термопанелями забезпечує
збільшення теплоізоляції існуючих і споруджуваних будинків на 100-400% і тим
самим знижує експлуатаційні витрати на опалення! Це - очевидний внесок в захист
природи і в особистий бюджет. Стіни з фасадними термопанелями ефективніше
зберігають тепло, ніж стіни, зведені за іншими традиційними технологіями.
Коефіцієнт опору теплопередачі R = 1,9 (при товщині пінополістиролу 60 мм) і
3,03 (при товщині 100 мм). Відсутність містків холоду - точне з'єднання панелей
запобігає появі «містків» холоду, конденсату або цвілі, забезпечує чітку сітку
швів. Паз і гребінь по сторонах забезпечують вологонепроникність при косому
дощі і щільне з'єднання елементів. Подальше розшивання повністю ізолює стики.
Конструкція фасадних термопанелей включає в себе пластикові напрямні,
зафіксовані при виробництві в товщі утеплювача. Вони є напрямними для саморізів
при монтажі, забезпечують надійне кріплення панелей до стіни і вирішують
проблему виникнення механічних напружень усередині панелей і виключають
деформацію утеплювача. Монтаж панелей здійснюється саморізами по пластиковій
направляючій практично на будь-яку основу. Додаткові фундаменти не потрібні.
Чистота і точність монтажу, відсутність мокрих процесів виключають нанесення
шкоди навколишньому території і дозволяють уникнути проблем фасаду надалі.
Утеплення і обробка котеджу площею 200 м2 «мокрим» способом займе не менше двох
місяців. А за допомогою фасадних термопанелей - всього 2 тижні! Унікальною
особливістю фасадних термопанелей є можливість монтажу круглий рік! Це
пояснюється відсутністю в роботі по обробці мокрих процесів. Єдиним етапом, що
вимагає плюсової температури, є затирка швів, яка, без сумнівів, може бути
відкладена до гарної погоди. Завдяки малій вазі панелей (16 кг найбільша),
фіксації саморізами, їх легко використовувати для реставрації старих фасадів.
Фасадна система - самонесуча конструкція, тобто навантаження зверху немає.
Панелі можуть кріпитися на будь-яку основу достатньої міцності - ніздрюватий
бетон, керамзитобетон, цегла, оштукатурені або не оштукатурені фасади, брус,
стіни блокових будинків. При цьому додаткові фундаменти не потрібні. У разі
серйозного порушення геометрії фасаду, можна використовувати обрешітку, шляхом
регулювання товщини решетування вирівнюється поверхня.
енергозберігаючий панель
блок фасад
Рисунок 5 - Монтаж
фасадної панелі
ВИСНОВКИ
Отже, на даний час в Україні
виробляється досить велика кількість енергозберігаючих та теплоізоляційних
матеріалів різних видів. Найпоширенішими серед них є сандвіч-панелі,
різноманітні стінові блоки, енергозберігаючі стяжки, фасадні панелі.
Основною перевагою сендвіч-панелей є
їх технологічність. Несучою конструкцією в більшості випадків є металевий
каркас, на який за допомогою самонарізних гвинтів, вмонтовуються панелі. Для
закриття можливих стиків використовуються фасонні та з’єднувальні елементи.
Окрім цього шви і стики можуть додатково заповнюватися герметиком чи
утеплювачем. Швидко монтуємі будинки в конструкції яких є сендвіч-панелі,
виглядають привабливо та відрізняються надійністю і довговічністю. Якщо буде
потреба такий будинок дуже легко демонтувати.
Тришарові стінові блоки дуже зручні
тим, що стіни зводяться з уже готовими фасадами, які мають високу естетичну та
функціональну якість.
Фасадні панелі - є практично готовим
фасадом, який досить легко і швидко монтується, володіє гарними естетичними,
міцнісними властивостями і є досить довговічним матеріалом.
ПЕРЕЛІК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ
1.
Нагорний
М.В. Енергоефективні енергозберігаючі конструкції малоповерхових житлових
будинків / М.В. Нагорний. - Харків, 2001.
