Планирование мероприятий по противопожарной безопасности выставочного павильона на территории речного порта в г.Новосибирске

Введение

пожар безопасность эвакуация спасательный

Объектом исследования данного дипломного проекта является выставочный павильон расположенный на территории речного порта в Железнодорожном районе г.Новосибирска.

Цель работы - планирование мероприятий по противопожарной безопасности выставочного павильона на территории речного порта в г.Новосибирске.

Для решения поставленной цели необходимо выполнить следующие задачи:

Описать характеристику здания.

Произвести обзор состояния пожарной безопасности.

Анализировать причины пожаров в местах с массовым пребыванием людей.

Рассмотреть нормативно-правовое обеспечение пожарной защиты на данном объекте.

Спланировать пути эвакуации согласно требованиям СНиП.

Провести расчёт сил и средств, при тушении пожара и проведении аварийно-спасательных работ.

Также дипломный проект предусматривает экономическую часть, в которой рассчитывается оценка возможного ущерба имущества, раскрываются практические аспекты экономики чрезвычайных ситуаций, виды ущерба и конкретные затраты, связанные с той или иной чрезвычайной ситуацией. Также с экономическими затратами, связанными с предупреждением и ликвидацией чрезвычайных ситуаций на объекте.

В заключительной части рассмотрим все существующие нормативно правовые акты Российской Федерации и нормативные документы по пожарной безопасности, которые были использованы в данном дипломном проекте для обеспечения пожарной безопасности рассматриваемого объекта.

1. Характеристика объекта

1.1 Архитектурно-планировочное решение

Выставочный павильон расположен на территории речного порта в Железнодорожном районе г. Новосибирска. Здание выставочного павильона - одноэтажное с внутренним балконом, расположенными над административными помещениями первого этажа. Первый этаж с балконом по вертикали связываются лестницей. Основные габаритные размеры здания на плане 54,96х24,86 м.

1.2 Конструктивные решения

Выставочный зал на территории речного порта в г.Новосибирске запроектирован в металлическом каркасе, состоящем из металлических колонн и стропильных ферм. Наружные стены из кирпича толщиной 380 мм с утеплителем толщиной 150 мм и навесным вентилируемым фасадом с воздушной подушкой толщиной 40 мм и навесным фасадом из керамических плиток. Внутренние перегородки также из кирпича толщиной 250 мм.

Рядовые плиты перекрытия для помещений первого этажа сборные железобетонные с круглыми пустотами. Кровля скатная. Молниезащита. Под негорючим утеплителем молниеприёмная сетка.

Наружная отделка. Облицовка наружных стен навесной вентилируемый фасад. Крыша - рубероид, с совмещённым наружним водостоком.

Внутренняя отделка. Оклейка стен обоями, окраска акриловыми красками, облицовка керамической плиткой, декоративная штукатурка. Отделка потолков - известковая побелка. Отделка полов- плитка керамическая, линолеум, щиты паркетные.

Вентиляция приточно-вытяжная с механическим побуждением. Воздухообмен определён в соответствии с СНиП 2.04.05-91.



2. Анализ причин характерных пожаров

2.1 Актуальность рассматриваемой проблемы

Пожары уносят множество жизней и сопровождаются большим материальным ущербом, в связи с этим являются актуальной проблемой. Сейчас в России развитию противопожарного нормирования придается большое значение. В настоящее время обеспечение пожарной безопасности зданий и сооружений различного назначения базируется на развернутой системе противопожарных норм строительного проектирования. Но ни для кого не секрет, что пожары чаще всего происходят от беспечного отношения к огню самих людей.

Статистика пожаров по России показывает, что 80% пожаров происходит в жилье. Здесь же гибель и травматизм людей от дыма и огня составляет 9 случаев из 10. По данным Центра пожарной статистики КТИФ на 1 миллион человек в России при пожарах погибает более 100 человек, что в 6 раз больше, чем в США. При этом количество пожаров в год на 1 миллион человек по России составляет около 2000.

По состоянию на 24 июня 2012 года на территории Новосибирской области произошло 1721 пожар, на которых погибли 149 человек, 238 человек получили травмы. В сравнении с аналогичным периодом прошлого года количество пожаров уменьшилось на 77 случаев, количество погибших увеличилось на 23 человека, количество травмированных уменьшилось на 43 человека.

Исходя из статистических данных можно сделать вывод, что тема обеспечения пожарной безопасности актуальна и востребована.

2.2 Характеристика и причины возникновения пожаров

Пожар - неуправляемое, несанкционированное горение веществ, материалов и газовоздушных смесей вне специального очага, и приносящие значительный материальный ущерб, поражение людей на объектах и подвижном составе, которое подразделяется на наружные и внутренние, открытые и скрытые; это горение веществ, характеризующееся существенными размерами распространения, высокими температурами и продолжительностью, представляющее опасность для людей.

ГОСТ 27331-87 от 01.01.88 дает следующее определение: «пожар - неконтролируемое горение вне специального очага, приносящее материальный ущерб».

Под контролем можно понимать не только управление процессом, но и протоколирование. Так расписанное по минутам горение жилого дома по этому определению не может быть пожаром, так как оно контролировалось со стороны. Здесь необходимо поставить слово неуправляемое.

Примечание: «Одновременно в настоящем стандарте под пожаром понимается процесс, характеризующийся социальным и/или экономическим ущербом в результате воздействия на людей и/или материальные ценности факторов термического разложения и/или горения, развивающийся вне специального очага, а также применяемых огнетушащих веществ».

СТ СЭВ 383-87 «Пожар - Неконтролируемое горение, приводящее к ущербу».

Закон N 69-ФЗ от 21.12.94, ГОСТ Р 12.3.047-98 «Пожар - неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства».

ГОСТ 12.2.046-91 «Пожар - неконтролируемое горение, развивающееся во времени и пространстве».

Причинами возникновения пожаров чаще всего являются:

неосторожное обращение с огнем;

несоблюдение правил эксплуатации производственного оборудования;

самовозгорание веществ и материалов;

разряды статического электричества;

грозовые разряды;

некачественное строительство зданий и сооружений;

пренебрежение правилами техники безопасности;

поджоги.

В зависимости от места возникновения различают:

пожары на транспортных средствах;

степные и полевые пожары;

подземные пожары в шахтах и рудниках;

торфяные и лесные пожары;

пожары в зданиях и сооружениях.

Последние, в свою очередь, подразделяются на наружные (открытые), при которых хорошо просматриваются пламя и дым, и внутренние (закрытые), характеризующиеся скрытыми путями распространения пламени.

Риск фатальных исходов от пожаров составляет примерно 8x10-6 чел/год. Нормативная вероятность фатальных исходов на пожаре - 10 -6.

В развитии пожара различают несколько стадий - начальную, максимального развития и затухания.

Пространство, охваченное пожарами, условно разделяют на 3 зоны - активного горения (очаг пожара), теплового воздействия и задымления.

Внешними признаками зоны активного горения является наличие пламени, а также тлеющих или раскалённых материалов.

Основной характеристикой разрушительного действия пожара является температура, развивающаяся при горении. Для жилых домов и общественных зданий температуры внутри помещения достигают 800-900 °С. Как правило, наиболее высокие температуры возникают при наружных пожарах и в среднем составляют для горючих газов 1200-1350 °С, для жидкостей 1100-1300 °С, для твёрдых веществ 1000-1250 °С. При горении термита, электрона, магния максимальная температура достигает 2000-3000 °С.

Пространство вокруг зоны горения, в котором температура в результате теплообмена достигает значений, вызывающих разрушающее воздействие на окружающие предметы и опасных для человека, называют зоной теплового воздействия. Принято считать, что в зону теплового воздействия, окружающую зону горения, входит территория, на которой температура смеси воздуха и газообразных продуктов сгорания не меньше 60-80 °С.

Во время пожара происходят значительные перемещения воздуха и продуктов сгорания. Нагретые газообразные продукты сгорания устремляются вверх, вызывая приток более плотного холодного воздуха к зоне горения. При пожарах внутри зданий интенсивность газового обмена зависит от размеров и расположения проёмов в стенах и перекрытиях, высоты помещений, а также от количества и свойств горящих материалов. Направление движения нагретых продуктов обычно определяет и вероятные пути распространения пожара, так как мощные восходящие тепловые потоки могут переносить искры, горящие угли и головни на значительное расстояние, создавая новые очаги горения. Выделяющиеся при пожаре продукты сгорания (дым) образуют зону задымления. В состав дыма обычно входят азот, кислород, оксид углерода, углекислый газ, пары воды, а также пепел и др. вещества. Многие продукты полного и неполного сгорания, входящие в состав дыма, обладают повышенной токсичностью, особенно токсичны продукты, образующиеся при горении полимеров. В некоторых случаях продукты неполного сгорания, например, оксид углерода, могут образовывать с кислородом горючие и взрывоопасные смеси.

Главные причины гибели людей при пожарах - действие продуктов горения (до 76% от общего числа погибших) и высокая температура (до 19% от общего числа погибших).

К числу объективных причин относится высокая степень изношенности жилого фонда, причем здесь речь идет и о конструкциях зданий, и об их инженерном обеспечении; отсутствие экономических возможностей поддержания противопожарного состояния зданий, низкая обеспеченность жилых зданий средствами обнаружения и оповещения о пожаре, а также современными первичными средствами пожаротушения.

В последние годы за рубежом при определении соответствия зданий и сооружений противопожарным требованиям используется подход на основе объектно-ориентированного нормирования, который предусматривает количественное определения пожарной опасности зданий и сооружений и ее сравнение с величинами, выбранными в качестве критериев.

Очевидно, что методы количественной оценки пожарной опасности зданий общественного назначения должны учитывать как закономерности протекания процессов горения в здании и эвакуации людей, так и закономерности описывающие возможность (вероятность) реализации аварийных ситуаций.

В общественных зданиях происходит около 7% пожаров от общего количества пожаров в Российской Федерации. На пожарах в общественных зданиях погибает в среднем от 6 до 7 % всех погибших на пожарах.

К факторам, способствующим гибели людей, следует отнести и такие явления, как увеличивающуюся насыщенность помещений общественных зданий материалами, выделяющими при горении особо опасные вещества (НС1, HCN и т.д.), а также увеличение количества различных энергетических источников, используемых в быту.

По причинам пожаров в общественных зданиях в среднем за последние годы основное место занимают пожары от неосторожного обращения с огнем - 36,5% от всех пожаров в общественных зданиях. По причине нарушения правил эксплуатации электрооборудования и бытовых электроприборов возникло 32,4% всех пожаров. Поджоги составляют 10,2% от всех пожаров в общественных зданиях.

Таким образом, в жилых и общественных зданиях пожар в основном возникает из-за:

неисправности электросети и электроприборов;

утечки газа;

возгорания электроприборов, оставленных под напряжением без присмотра;

неосторожного обращения и шалости детей с огнем;

использования неисправных или самодельных отопительных приборов;

оставленных открытыми дверей топок (печей, каминов);

выброса горящей золы вблизи строений;

беспечности и небрежности в обращении с огнем;

курение.

В жилых и общественных зданиях огонь быстро распространяется по оборудованию и мебели, отделке и облицовке, выполненным из сгораемых материалов, по сгораемым конструкциям, вентиляционным каналам и другим сантехническим коммуникациям.

А причинами пожаров на общественных предприятиях чаще всего бывают:

нарушения, допущенные при проектировании и строительстве зданий и сооружений;

несоблюдение элементарных мер пожарной безопасности производственным персоналом и неосторожное обращение с огнем;

нарушение правил пожарной безопасности технологического характера в процессе работы промышленного предприятия (например, при проведении сварочных работ);

при эксплуатации электрооборудования и электроустановок;

использование в производственном процессе неисправного оборудования.

3. Обзор состояния пожарной безопасности

3.1 Общие правила и требования пожарной безопасности

В случае пожара необходимо срочно покинуть здание, используя основные и запасные (пожарные) выходы или лестницы (пользоваться лифтами опасно), и как можно быстрее позвонить в пожарную охрану, сообщить Ф.И.О., адрес и что горит.

В начальной стадии развития пожара можно попытаться потушить его, используя все имеющиеся средства пожаротушения (огнетушители, внутренние пожарные краны, покрывала, песок, воду и др.). Необходимо помнить, что огонь на элементах электроснабжения нельзя тушить водой. Предварительно надо отключить напряжение или перерубить провод топором с сухой деревянной ручкой. Если все старания оказались напрасными, и огонь получил распространение, нужно срочно покинуть здание (эвакуироваться). При задымлении лестничных клеток следует плотно закрыть двери, выходящие на них, а при образовании опасной концентрации дыма и повышении температуры в помещении (комнате), переместиться на балкон, захватив с собой намоченное одеяло (ковер, другую плотную ткань), чтобы укрыться от огня в случае его проникновения через дверной и оконный проемы; дверь за собой плотно прикрыть. Эвакуацию нужно продолжать по пожарной лестнице или через другую квартиру, если там нет огня, используя крепко связанные простыни, шторы, веревки или пожарный рукав. Спускаться надо по одному, подстраховывая друг друга. Подобное самоспасение связано с риском для жизни и допустимо лишь тогда, когда нет иного выхода. Нельзя прыгать из окон (с балконов) верхних этажей зданий, так как статистика свидетельствует, что это заканчивается смертью или серьезными увечьями.

При спасении пострадавших из горящего здания, прежде чем войти туда, накройтесь с головой мокрым покрывалом (пальто, плащом, куском плотной ткани). Дверь в задымленное помещение открывайте осторожно, чтобы избежать вспышки пламени от быстрого притока свежего воздуха. В сильно задымленном помещении продвигайтесь ползком или, пригнувшись, дышите через увлажненную ткань. Если на пострадавшем загорелась одежда, набросьте на него какое-нибудь покрывало (пальто, плащ) и плотно прижмите, чтобы прекратить приток воздуха. При спасении пострадавших соблюдайте меры предосторожности от возможного обвала, обрушения и других опасностей. После выноса пострадавшего окажите ему первую медицинскую помощь и отправьте в ближайший медицинский пункт.

Для оперативного реагирования создаются мобильные бригады пожарной охраны.

Защита непосредственно от пожара делится на защиту человека от высокой температуры, и, что зачастую более опасно - опасных факторов пожара, одним из которых является монооксид углерода. Используют термоизолирующую одежду БОП (боевую одежду пожарного), изолирующие противогазы и аппараты на сжатом воздухе, фильтрующие воздух капюшоны по типу противогазов.

Важнейшим средством защиты человека от опасных факторов пожара являются планировочные решения зданий. Пути эвакуации должны быть освещены через проемы в наружных ограждающих конструкциях. Остекление в этих проемах должно быть выполнено из легкосбрасываемых материалов. На лестницах, не имеющих естественного освещения, должен быть обеспечен подпор воздуха в лестничную клетку. В случае длинных коридоров без естественного освещения необходимо организовывать дымоудаление с путей эвакуации. Системы дымоудаления и подпора воздуха должны запускаться системой пожарной сигнализации.

Для защиты ценных вещей и документов от огня применяются несгораемые сейфы.

Количество линий водоводов надлежит принимать с учетом категории системы водоснабжения и очередности строительства.

При прокладке водоводов в две или более линии необходимость устройства переключений между водоводами определяется в зависимости от количества независимых водозаборных сооружений или линий водоводов, подающих воду потребителю, при этом в случае отключения одного водовода или его участка нужды пожаротушения должны обеспечиваться на 100%.

При прокладке водовода в одну линию и подаче воды от одного источника должен быть предусмотрен объем воды для целей пожаротушения на время ликвидации аварии на водоводе в соответствии с п. 9.3. При подаче воды от нескольких источников аварийный объем воды может быть уменьшен при условии выполнения требований п. 8.2.

Водопроводные сети должны быть, как правило, кольцевыми. Тупиковые линии водопроводов допускается применять: для подачи воды на противопожарные или на хозяйственно-противопожарные нужды независимо от расхода воды на пожаротушение - при длине линий не свыше 200 м.

Кольцевание наружных водопроводных сетей внутренними водопроводными сетями зданий и сооружений не допускается.

Примечание - В поселениях с числом жителей до 5 тыс. чел. и расходом воды на наружное пожаротушение до 10 л/с или при количестве внутренних пожарных кранов в здании до 12 допускаются тупиковые линии длиной более 200 м при условии устройства противопожарных резервуаров или водоемов, водонапорной башни или контррезервуара в конце тупика, содержащих полный пожарный объем воды.

При ширине проезжей части более 20 м допускается прокладка дублирующих линий, исключающих пересечение проезжей части вводами.

В этих случаях пожарные гидранты следует устанавливать на сопроводительных или дублирующих линиях.

При ширине проезжей части в пределах красных линий 60 м и более следует рассматривать также вариант прокладки сетей водопровода по обеим сторонам улиц.

Пожарные гидранты надлежит предусматривать вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен зданий; допускается располагать гидранты на проезжей части.

Пожарные гидранты следует устанавливать на кольцевых участках водопроводных линий. Допускается установка гидрантов на тупиковых линиях водопровода с учетом указаний п.8.4 и принятием мер против замерзания воды в них.

Расстановка пожарных гидрантов на водопроводной сети должна обеспечивать пожаротушение любого обслуживаемого данной сетью здания, сооружения или его части не менее чем от двух гидрантов при расходе воды на наружное пожаротушение 15 л/с и более и одного - при расходе воды менее 15 л/с с учётом прокладки рукавных линий длиной, не более указанной в п. 9.11, по дорогам с твердым покрытием.

Расстояние между гидрантами определяется расчетом, учитывающим суммарный расход воды на пожаротушение и пропускную способность устанавливаемого типа гидрантов по ГОСТ 8220.

Потери напора h в метрах на 1 метр длины рукавных линий следует определять по формуле



h = 0,00385 q²

где q2 - производительность пожарной струи, л/с.

Примечание - На сети водопровода населенных пунктов с числом жителей до 500 чел. вместо гидрантов допускается устанавливать стояки диаметром 80 мм с пожарными кранами.

Пожарные гидранты должны находиться в исправном состоянии, а в зимнее время должны быть утеплены и очищаться от снега и льда. Дороги и подъезды к источникам противопожарного водоснабжения должны обеспечивать проезд пожарной техники к ним в любое время года.

У гидрантов и водоемов (водоисточников), а также по направлению движения к ним, должны быть установлены соответствующие указатели (объемные со светильником или плоские, выполненные с использованием светоотражающих покрытий, стойких к воздействию атмосферных осадков и солнечной радиации). На них должны быть четко нанесены цифры, указывающие расстояние до водоисточника.

Водопроводные линии, как правило, следует прокладывать под землей. При теплотехническом и технико-экономическом обосновании допускаются наземная и надземная прокладки, прокладка в туннелях, а также прокладка водопроводных линий в туннелях совместно с другими подземными коммуникациями, за исключением трубопроводов, транспортирующих легковоспламеняющиеся и горючие жидкости и горючие газы. При прокладке линий противопожарных и объединенных с противопожарными водопроводов, в туннелях наземно или надземно, пожарные гидранты должны устанавливаться в колодцах.

При подземной прокладке линий противопожарных и объединенных с противопожарными водопроводов запорная, регулирующая и предохранительная трубопроводная арматура должна устанавливаться в колодцах (камерах).

Запорная арматура на водоводах и линиях водопроводной сети должна быть с ручным или механическим приводом (от передвижных средств). Установка пожарных гидрантов в общем колодце с запорной арматурой, имеющей электропривод, не допускается.

Установка запорной арматуры вне колодцев (камер) допускается при обосновании в специальных технических условиях.

Задвижки (затворы) на трубопроводах любого диаметра при дистанционном или автоматическом управлении должны быть с электроприводом.

Допускается применение пневматического, гидравлического или электромагнитного привода.

При отсутствии дистанционного или автоматического управления запорную арматуру диаметром 400 мм и менее следует предусматривать с ручным приводом диаметром более 400 мм - с электрическим приводом или гидравлическим приводом; в отдельных случаях при обосновании допускается установка арматуры диаметром более 400 мм с ручным приводом.

Во всех случаях следует предусматривать возможность ручного открывания и закрывания арматуры.

При определении размеров колодцев минимальные расстояния до внутренних поверхностей колодца надлежит принимать:

от стенок труб при диаметре труб до 400 мм - 0,3 м, от 500 до 600 мм - 0,5 м, более 600 мм - 0,7 м;

от плоскости фланца при диаметре труб до 400 мм - 0,3 м, более 400 мм - 0,5 м;

от края раструба, обращенного к стене, при диаметре труб до 300 мм - 0,4 м, более 300 мм - 0,5 м;

от низа трубы до дна при диаметре труб до 400 мм - 0,25 м, от 500 до 600 мм - 0,3 м, более 600 мм - 0,35 м;

от верха штока задвижки с выдвижным шпинделем - 0,3 м;

от маховика задвижки с невыдвижным шпинделем - 0,5 м;

от крышки гидранта до крышки колодца не более 450 мм по вертикали, а расстояние в свету между гидрантом и верхом обечайки не менее 100 мм;

высота рабочей части колодцев должна быть не менее 1,5 м.

Выбор диаметров труб водоводов и водопроводных сетей надлежит производить на основании технико-экономических расчетов, учитывая при этом условия их работы при аварийном выключении отдельных участков.

Диаметр труб водопровода, объединенного с противопожарным, в городских округах (поселениях) и на производственных объектах должен быть не менее 100 мм, в сельских поселениях - не менее 75 мм.

Общие требования

Одним из основополагающих нормативным документом по пожарной безопасности являются Правила пожарной безопасности в Российской Федерации (ППБ 01-03).

1.   Правила пожарной безопасности в Российской Федерации (далее - Правила) устанавливают требования пожарной безопасности, обязательные для применения и исполнения органами государственной власти, органами местного самоуправления, организациями независимо от их организационно-правовых форм и форм собственности (далее - организации), их должностными лицами, предпринимателями без образования юридического лица, гражданами Российской Федерации, иностранными гражданами, лицами без гражданства (далее - граждане) в целях защиты жизни или здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества, охраны окружающей среды.

2.       Организации, их должностные лица и граждане, нарушившие требования пожарной безопасности, несут ответственность в соответствии с законодательством Российской Федерации.

3. Наряду с настоящими Правилами, следует также руководствоваться иными нормативными документами по пожарной безопасности и нормативными документами, содержащими требования пожарной безопасности, утвержденными в установленном порядке.

4.  Руководители организации и индивидуальные предприниматели на своих объектах должны иметь систему пожарной безопасности, направленную на предотвращение воздействия на людей опасных факторов пожара, в том числе их вторичных проявлений.

Требуемый уровень обеспечения пожарной безопасности людей с помощью указанной системы должен быть обеспечен выполнением требований нормативных документов по пожарной безопасности или обоснован и составлять не менее 0,999999 предотвращения воздействия опасных факторов в год в расчете на каждого человека, а допустимый уровень пожарной опасности для людей быть не более 10-6 воздействия опасных факторов пожара, превышающих предельно допустимые значения, в год в расчете на одного человека. Обоснования выполняются по утвержденным в установленном порядке методикам.

5.  Для особо сложных и уникальных зданий, кроме соблюдения требований настоящих Правил, должны быть разработаны специальные правила пожарной безопасности, отражающие специфику их эксплуатации и учитывающие пожарную опасность. Указанные специальные правила пожарной безопасности должны быть согласованы с органами государственного пожарного надзора в установленном порядке.

6.       На каждом объекте должны быть разработаны инструкции о мерах пожарной безопасности для каждого взрывопожароопасного и пожароопасного участка (мастерской, цеха и т. п.) в соответствии с приложением N 12.

7.       Все работники организаций должны допускаться к работе только после прохождения противопожарного инструктажа, а при изменении специфики работы проходить дополнительное обучение по предупреждению и тушению возможных пожаров в порядке, установленном руководителем.

8.  Руководители организаций или индивидуальные предприниматели имеют право назначать лиц, которые по занимаемой должности или по характеру выполняемых работ в силу действующих нормативных правовых актов и иных актов должны выполнять соответствующие правила пожарной безопасности, либо обеспечивать их соблюдение на определенных участках работ.

9.   Для привлечения работников предприятий к работе по предупреждению и борьбе с пожарами на объектах могут создаваться пожарно-технические комиссии и добровольные пожарные формирования.

10.     Собственники имущества, лица, уполномоченные владеть, пользоваться или распоряжаться имуществом, в том числе руководители и должностные лица организаций, лица, в установленном порядке назначенные ответственными за обеспечение пожарной безопасности, должны:

-обеспечивать своевременное выполнение требований пожарной безопасности, предписаний, постановлений и иных законных требований государственных инспекторов по пожарному надзору;

создавать и содержать на основании утвержденных в установленном порядке норм, перечней особо важных и режимных объектов и предприятий, на которых создается пожарная охрана, органы управления и подразделения пожарной охраны, а также обеспечивать в них непрерывное несение службы и использование личного состава и пожарной техники строго по назначению.

11. В соответствии с Федеральным законом "О пожарной безопасности" федеральные органы исполнительной власти, органы исполнительной власти субъектов Российской Федерации и органы местного самоуправления в пределах своей компетенции:

-реализуют меры пожарной безопасности в подведомственных организациях и на соответствующих территориях;

создают и содержат в соответствии с установленными нормами органов управления и подразделений пожарной охраны, финансируемых за счет средств соответствующих бюджетов;

оказывают необходимую помощь пожарной охране при выполнении возложенных на нее задач;

создают условия для привлечения населения к работам по предупреждению и тушению пожаров;

организуют проведение противопожарной пропаганды и обучение населения мерам пожарной безопасности;

принимают в муниципальную собственность имущество пожарной охраны при отказе собственника указанного имущества от его содержания и используют указанное имущество по его прямому назначению;

обеспечивают необходимые условия для успешной деятельности добровольных пожарных и объединений пожарной охраны.

12. Изготовители (поставщики) веществ, материалов, изделий и оборудования указывают в соответствующей технической документации показатели пожарной безопасности этих веществ, материалов, изделий и оборудования, а также меры пожарной безопасности при обращении с ними.

13.     Во всех производственных, административных, складских и вспомогательных помещениях на видных местах должны быть вывешены таблички с указанием номера телефона вызова пожарной охраны.

14.     Правила применения на территории организаций открытого огня, проезда транспорта, допустимость курения и проведения временных пожароопасных работ устанавливаются общеобъектовыми инструкциями о мерах пожарной безопасности.

15.     В каждой организации распорядительным документом должен быть установлен соответствующий их пожарной опасности противопожарный режим, в том числе:

-определены и оборудованы места для курения;

определены места и допустимое количество единовременно находящихся в помещениях сырья, полуфабрикатов и готовой продукции;

установлен порядок уборки горючих отходов и пыли, хранения промасленной спецодежды;

определен порядок обесточивания электрооборудования в случае пожара и по окончании рабочего дня;

регламентированы:

порядок проведения временных огневых и других пожароопасных работ;

порядок осмотра и закрытия помещений после окончания работы;

действия работников при обнаружении пожара;

определен порядок и сроки прохождения противопожарного инструктажа и занятий по пожарно-техническому минимуму, а также назначены ответственные за их проведение.

16. В зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей в случае пожара, а также предусмотрена система (установка) оповещения людей о пожаре.

На объектах с массовым пребыванием людей (50 и более человек) в дополнение к схематическому плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей, по которой не реже одного раза в полугодие должны проводиться практические тренировки всех задействованных для эвакуации работников.

Для объектов с ночным пребыванием людей (детские сады, школы- интернаты, больницы и т. п.) в инструкции должны предусматриваться два варианта действий: в дневное и в ночное время. Руководители указанных объектов ежедневно в установленное Государственной противопожарной службой (далее - ГПС) время сообщают в пожарную часть, в районе выезда которой находится объект, информацию о количестве людей, находящихся на каждом объекте.

17. В зданиях и сооружениях с круглосуточным пребыванием людей, относящихся к категории маломобильных (инвалиды с поражением опорнодвигательного аппарата, люди с недостатками зрения и дефектами слуха, а также лица преклонного возраста и временно нетрудоспособные), должно быть обеспечено своевременное получение доступной и качественной информации о пожаре, включающей дублированную световую, звуковую и визуальную сигнализацию, подключенную к системе оповещения людей о пожаре.

Световая, звуковая и визуальная информирующая сигнализация должна быть предусмотрена в помещениях, посещаемых данной категорией лиц, а также у каждого эвакуационного, аварийного выхода и на путях эвакуации. Световые сигналы в виде светящихся знаков должны включаться одновременно со звуковыми сигналами. Частота мерцания световых сигналов должна быть не выше 5 Гц. Визуальная информация должна располагаться на контрастном фоне с размерами знаков, соответствующими расстоянию рассмотрения.

Обслуживающий персонал таких организаций должен пройти специальное обучение по проведению эвакуации лиц, относящихся к категории маломобильных, по программам, согласованным с ГПС.

18. Работники организаций, а также граждане должны: соблюдать на производстве и в быту требования пожарной безопасности, а также соблюдать и поддерживать противопожарный режим;

выполнять меры предосторожности при пользовании газовыми приборами, предметами бытовой химии, проведении работ с легковоспламеняющимися (далее - ЛВЖ) и горючими (далее - ГЖ) жидкостями, другими опасными в пожарном отношении веществами, материалами и оборудованием;

в случае обнаружения пожара сообщить о нем в подразделение пожарной охраны и принять возможные меры к спасению людей, имущества и ликвидации пожара.

Граждане предоставляют в порядке, установленном законодательством Российской Федерации, возможность государственным инспекторам по пожарному надзору проводить обследования и проверки принадлежащих им производственных, хозяйственных, жилых и иных помещений и строений в целях контроля за соблюдением требований пожарной безопасности.

19. Устроители мероприятий с массовым участием людей (вечера, дискотеки, торжества вокруг новогодней елки, представления и т. п.), должны перед началом этих мероприятий тщательно осмотреть помещения и убедиться в их полной готовности в противопожарном отношении.

20.     Руководители организаций, на территории которых применяются, перерабатываются и хранятся опасные (взрывоопасные) сильнодействующие ядовитые вещества, должны сообщать подразделениям пожарной охраны данные о них, необходимые для обеспечения безопасности личного состава, привлекаемого для тушения пожара и проведения первоочередных аварийно- спасательных работ на этих предприятиях.

21.     Территории населенных пунктов и организаций, в пределах противопожарных расстояний между зданиями, сооружениями и открытыми складами, а также участки, прилегающие к жилым домам, дачным и иным постройкам, должны своевременно очищаться от горючих отходов, мусора, тары, опавших листьев, сухой травы и т. п.

22.     Противопожарные расстояния между зданиями и сооружениями, штабелями леса, пиломатериалов, других материалов и оборудования не разрешается использовать под складирование материалов, оборудования и тары, для стоянки транспорта и строительства (установки) зданий и сооружений.

23.     Дороги, проезды и подъезды к зданиям, сооружениям, открытым складам, наружным пожарным лестницам и водоисточникам, используемым для целей пожаротушения, должны быть всегда свободными для проезда пожарной техники, содержаться в исправном состоянии, а зимой быть очищенными от снега и льда.

О закрытии дорог или проездов для их ремонта или по другим причинам, препятствующим проезду пожарных машин, необходимо немедленно сообщать в подразделения пожарной охраны.

На период закрытия дорог в соответствующих местах должны быть установлены указатели направления объезда или устроены переезды через ремонтируемые участки и подъезды к водоисточникам.

24. Временные строения должны располагаться от других зданий и сооружений на расстоянии не менее 15 м (кроме случаев, когда по другим нормам требуются иные противопожарные расстояния) или у противопожарных стен.

Отдельные блок-контейнерные здания допускается располагать группами не более 10 в группе и площадью не более 800 м. Расстояние между группами этих зданий и от них до других строений, торговых киосков и т. п. следует принимать не менее 15 м.

25. Не разрешается курение на территории и в помещениях складов и баз, хлебоприемных пунктов, объектов торговли, добычи, переработки и хранения ЛВЖ, ГЖ и горючих газов (далее - ГГ), производств всех видов взрывчатых веществ, взрывопожароопасных и пожароопасных участков, а также в не отведенных для курения местах иных организаций, в детских дошкольных и школьных учреждениях, в злаковых массивах.

26.     Разведение костров, сжигание отходов и тары не разрешается в пределах установленных нормами проектирования противопожарных расстояний, но не ближе 50 м до зданий и сооружений. Сжигание отходов и тары в специально отведенных для этих целей местах должно производиться под контролем обслуживающего персонала.

27.     Территории населенных пунктов и организаций должны иметь наружное освещение в темное время суток для быстрого нахождения пожарных гидрантов, наружных пожарных лестниц и мест размещения пожарного инвентаря, а также подъездов к пирсам пожарных водоемов, к входам в здания и сооружения. Места размещения (нахождения) средств пожарной безопасности и специально оборудованные места для курения должны быть обозначены знаками пожарной безопасности, в том числе знаком пожарной безопасности "Не загромождать".

Сигнальные цвета и знаки пожарной безопасности должны соответствовать требованиям нормативных документов по пожарной безопасности.

28. Переезды и переходы через внутриобъектовые железнодорожные пути должны быть свободны для проезда пожарных автомобилей. Количество переездов через пути должно быть не менее двух.

29.     На территориях жилых домов, дачных и садовых поселков, общественных и гражданских зданий не разрешается оставлять на открытых площадках и во дворах тару (емкости, канистры и т.п.) с ЛВЖ и ГЖ, а также баллоны со сжатыми и сжиженными газами.

30.     Территории летних детских дач, детских оздоровительных лагерей, расположенных в массивах хвойных лесов, должны иметь по периметру защитную минерализованную полосу шириной не менее 3 м.

31.     Сельские населенные пункты, садоводческие товарищества и дачностроительные кооперативы с количеством усадеб (участков) не более 300 для целей пожаротушения должны иметь переносную пожарную мотопомпу, с количеством усадеб (участков) от 300 до 1000 - прицепную пожарную мотопомпу, а с количеством усадеб (участков) свыше 1000 - не менее двух прицепных пожарных мотопомп.

Дома отдыха и другие оздоровительные учреждения, расположенные в сельской местности, должны быть обеспечены пожарной техникой и пожарно-техническим вооружением в соответствии с решениями, утверждаемыми органами местного самоуправления в установленном порядке.

32. На территориях населенных пунктов и организаций не разрешается устраивать свалки горючих отходов.

33. Для всех производственных и складских помещений должна быть определена категория взрывопожарной и пожарной опасности, а также класс зоны по правилам устройства электроустановок (далее - ПУЭ), которые надлежит обозначать на дверях помещений.

Около оборудования, имеющего повышенную пожарную опасность, следует вывешивать стандартные знаки безопасности.

Применение в процессах производства материалов и веществ с неисследованными показателями их пожаровзрывоопасности или не имеющих сертификатов, а также их хранение совместно с другими материалами и веществами не допускается.

34. Противопожарные системы и установки (противодымная защита, средства пожарной автоматики, системы противопожарного водоснабжения, противопожарные двери, клапаны, другие защитные устройства в противопожарных стенах и перекрытиях и т.п.) помещений, зданий и сооружений должны постоянно содержаться в исправном рабочем состоянии.

Устройства для самозакрывания дверей должны находиться в исправном состоянии. Не допускается устанавливать какие-либо приспособления, препятствующие нормальному закрыванию противопожарных или противодымных дверей (устройств).

35. Не разрешается проводить работы на оборудовании, установках и станках с неисправностями, которые могут привести к пожару, а также при отключенных контрольно-измерительных приборах и технологической автоматике, обеспечивающих контроль заданных режимов температуры, давления и других, регламентированных условиями безопасности параметров.

3.2 Тушение пожара

При тушении пожаров на этажах разведку проводят снаружи зданий, в чердаках и на нижерасположенных этажах. Снаружи здания по внешним признакам определяют место горения, пути проникновения в здание, места установки пожарных лестниц, наличие слуховых окон на чердаках, стационарных пожарных лестниц, сухотрубов, а также необходимость защиты от огня соседних зданий и сооружений.

В ходе разведки на этажах определяют их конструктивные особенности, виды перекрытий, расположение противопожарных преград, капитальных стен и наличие в них проемов, возможность распространения огня по системам вентиляции, мусоропроводов на нижерасположенные этажи, места скрытого распространения огня, возможность обрушения покрытий и чердачных перекрытий, а также наиболее целесообразные пути и места ввода средств тушения.

Одновременно с разведкой на этаже осуществляют проверку этажа под местом горения, где определяют места возможного распространения огня на нижерасположенные этажи, необходимость эвакуации и защиты имущества. Если внешние признаки распространения огня отсутствуют, то проверяют вентиляционные каналы и верхние части стен и перегородок, имеющих пустоты, на нагрев.

Для проникновения разведывательных групп на этажи в первую очередь используют маршевые лестницы, а также стационарные пожарные лестницы, выдвижные лестницы, автолестницы и коленчатые автоподъемники.

При проведении разведки необходимо:

-    определить и выбрать кратчайшие и безопасные пути и способы эвакуации людей и продвижения к очагу пожара, пути распространения пожара;

-        принять меры к предотвращению паники среди спасаемых;

-        определить возможность использования лоджий, балконов, наружных пожарных лестниц, пожарных автоподъемников, автолестниц, а также других спасательных средств для спасания людей и подачи средств тушения пожара; выяснить у администрации места расположения уникального и наиболее ценного оборудования и степень угрозы им от огня и дыма, необходимость и очередность его эвакуации;

-        установить возможность использования стационарных средств тушения, удаления дыма;

-        принять меры к удалению дыма и снижению температуры на путях эвакуации;

-        определить необходимое количество сил и средств для тушения пожара.

Для тушения пожаров на этажах при развившихся пожарах создаются боевые участки со стороны лестничных клеток и на крыше зданий.

Задачами боевых участков на нижерасположенных этажах является тушение пожаров в перекрытиях, а также предотвращение распространения огня на все нижележащие этажи и защита имущества от воды.

Первые стволы для тушения пожара, как правило, вводят по лестничным клеткам. Одновременно подают стволы в верхние и нижние этажи для защиты.

Для тушения пожаров на этажах, как правило, используют стволы РСК- 50 и РС-50 (распыленные струи), а при развившихся пожарах и стволы РС- 70.

В процессе тушения осуществляют борьбу с дымом и высокой температурой путем вскрытия и разборки конструкций.

При ликвидации горения на этажах необходимо:

- обеспечивать проведение спасательных работ, предотвращать панику среди людей, осуществлять подачу стволов на этажи с использованием путей эвакуации зданий (сооружений), а также технических средств спасания;

-    применять стволы с большими расходами воды только при развившихся пожарах;

- использовать для подачи воды в верхние этажи или на крышу сухотрубы и внутренние пожарные краны с включением насосов повысителей;

-        вводить при необходимости стволы в смежные с горящим помещения, в выше- и нижерасположенные этажи и чердак;

-        при недостатке сил и средств последовательно подавать стволы в крайние горящие помещения на путях распространения горения;

-        производить контрольные вскрытия конструкций на путях возможного распространения огня;

-        удалять из помещений при угрозе обрушения перекрытий и других конструкций людей и материальные ценности.

Сильное задымление, темнота, высокая температура затрудняют ориентировку в помещениях и сковывают действия людей. Нередко, особенно в начале тушения, приходится производить разведку в помещениях и вводить средства тушения, не зная внутренней планировки, конструктивных и планировочных решений. В период локализации и ликвидации пожара на всех боевых участках устанавливают наблюдателей за состоянием перекрытий и несущих стен. При обнаружении признаков возможного обрушения всех работающих выводят из опасных мест и усиливают надзор за поведением конструкций.

Работу звеньев ГДЗС организуют в строгом соответствии с требованиями охраны труда, наставления по организации ГДЗС и боевого устава ПО.

3.3 Термины и определения

Извещатель раннего обнаружения пожара (ИРОП) - извещатель, реагирующий на начальную (раннюю) стадию пожара - на возгорание или тление, и имеющий, как правило, в своем составе собственный источник питания, обеспечивающий длительное функционирование (не менее 1 года) из вещателя, а также обеспечивающий оповещение о возгорании в месте установки извещателя. К данным извещателям относятся автономные пожарные извещатели, в том числе, автономные дымовые пожарные извещатели и автономные комбинированные пожарные извещатели.

Автономный пожарный извещатель (АПИ) - пожарный извещатель, реагирующий на определенный уровень концентрации аэрозольных продуктов горения (пиролиза) веществ и материалов, дымов, и, возможно, других факторов пожара, в корпусе которого конструктивно объединены автономный источник питания и все компоненты, необходимые для обнаружения пожара и непосредственного оповещения о нем.

Автономный дымовой пожарный извещатель (АДПИ) - автономный пожарный извещатель, реагирующий на определенный уровень концентрации аэрозольных продуктов (в твердой, жидкой или газообразной фазе), дымов, образующихся при горении (пиролизе) веществ и материалов.

Автономный комбинированный пожарный извещатель (АКПИ) - автономный пожарный извещатель, реагирующий не только на аэрозольные продукты горения, дымы, но и дополнительно на другие (один или несколько) факторы, сопутствующие начальной стадии пожара: газообразные продукты, температуру, оптическое излучение пламени и др.

Локальная сеть автономных пожарных извещателей - электрическое соединение группы автономных пожарных извещателей, находящихся в одном или нескольких помещениях защищаемого объекта, обеспечивающее дублирующую сигнализацию (оповещение) о пожаре и в случае срабатывания любого из них.

3.4 Общие положения по пожарной автоматике

В извещателях, как правило, должно быть обеспечено:

-  длительное функционирование извещателя до замены внутреннего источника питания (не менее 1 года);

-        регулярное мигание не реже одного раза в течение 30 с индикатора красного цвета в дежурном режиме работы;

-        выдача периодического, не реже одного раза в 30 с звукового сигнала о необходимости замены источника питания (начало оповещения не менее чем за 7 суток );

-        выдача в течении не менее 4 мин. звукового сигнала "Тревога" ( уровень звукового давления на расстоянии 1 м от извещателя не менее 85 дБ и не более 110 дБ) и сохранение в дальнейшем нормального функционирования извещателя после 3-х кратного повторения режима тревоги, а также формирование сигнала о пожаре с помощью переключающихся контактов (ток коммутации до 50 мА, напряжение до 50 В, время коммутации не менее 2 с);

-        инерционность срабатывания, проверяемая с помощью встроенного устройства контроля, не более 5 с;

-        простота и надежность проверки работоспособности извещателя на высоте установки без лестницы с помощью специального приспособления, входящего в комплект поставки из расчета одного на квартиру;

-        возможность подключения к внешним информационным цепям, например, к сети диспетчеризации;

-    формирование сигнала "Тревога" до стадии образования взрывоопасной смеси в защищаемом помещении;

-        конструктивное исполнение как для стационарного так и для переносного вариантов, а также конструктивное исполнение в обычном и в вандалозащищенном виде;

- работоспособность в закрытом помещении при температуре от минус 10 до плюс 55 град. С;

По функциональной возможности ИРОП класса автономные пожарные извещатели (ИРОП-АПИ), разделяются на два типа:

- автономные дымовые пожарные извещатели (АДПИ);

-        автономные комбинированные пожарные извещатели (АКПИ).

По принципу действия дымовые автономные пожарные извещатели подразделяются на оптико-электронные и радиоизотопные.

Примечание: Оптико-электронные автономные дымовые пожарные извещатели более чувствительны к "светлым" дымам, образующимся на стадии тления древесины или хлопка, т.е. на ранней стадии возгорания. Наиболее эффективно применение оптико-электронных автономных дымовых пожарных извещателей в жилых помещениях.

Радиоизотопные автономные дымовые пожарные извещатели более чувствительны к пламенному горению древесины, т.е. при значительном развитии пожара и на "темные" дымы - продукты горения нефте- и органико содержащих материалов. Наиболее эффективно применение радиоизотопных автономных дымовых пожарных извещателей в производственных зданиях и в помещениях с электротехническим оборудованием.

Автономные пожарные извещатели радиоизотопные до появления нормативных документов разрешительного характера от Госсанэпиднадзора и Госатомнадзора на применение их в жилых домах и административно- общественных зданиях, а также до появления норм учета, утилизации радиоизотопных пожарных извещателей в настоящие ТСН МО не могут быть включены АКПИ раннего обнаружения пожара (ИРОП типа АКПИ) для жилых домов и объектов, где природный газ используется в качестве топлива, должен конструктивно объединять газовый с дымовым (АКПИгд) или с другим типом автономных пожарных извещателей: пламени (АКПИгп), тепловой (АКПИгт) и т.п.

Независимо от этажности жилого дома, жилые комнаты, кухни и другие помещения квартиры (за исключением коридоров, ванных, постирочных, душевых, санузлов и саун) и общие (внеквартирные) коридоры следует оборудовать извещателями раннего обнаружения пожара класса АПИ, как правило, автономными дымовыми пожарными извещателями (ИРОП типа АДПИ). АДПИ должны устанавливаться также и в холле (коридоре) квартиры при площади холла (коридора) более 20 кв.м.

Извещатели устанавливаемые в квартирах должны иметь обычное исполнение, а извещатели устанавливаемые в общих (внеквартирных) коридорах, как правило, - вандалозащищенное исполнение.

При надстройке мансардным этажом жилых домов АДПИ устанавливаются также на путях эвакуации людей и в помещениях, по которым может происходить распространение дыма при пожаре (коридоры, лестничные клетки). В этих коридорах и в лестничных клетках должны устанавливаться извещатели в обычном исполнении.

В жилых домах, оборудованных газовыми плитами и (или) нагревательными колонками, независимо от этажа кухни квартир и помещения с установленными в них газовым оборудованием рекомендуется оснащать, как правило, автономными комбинированными газа и дымовыми пожарными извещателями (ИРОП типа АКПИгд).

В жилых домах с отметкой пола менее 26,5 м (9 этажей и менее) ИРОП типа АДПИ следует, как правило, подключать к системе диспетчеризации инженерного оборудования зданий с выводами сигнала на диспетчерский пункт или к интегральной автоматизированной системе учета электроэнергии (ИАСУЭ), где эта система предусмотрена.

В жилых домах с отметкой пола выше 26,5 м (10 этажей и более) ИРОП типа АДПИ следует подключать к системе противодымной защиты с выводом сигнала на диспетчерский пункт.

В домах индивидуального малоэтажного жилищного строительства, коттеджах, садовых домиках и т.п. следует устанавливать ИРОП типа АДПИ в помещениях дома в т. ч. в биллиардных, в спортивных залах, в холлах, в лестничных клетках и в коридорах и др. (за исключением санузлов, ванных, душевых, постирочных и саун). При этом извещатели, установленные в разных помещениях рекомендуется объединять в единую локальную сеть для организации коллективной (солидарной) сигнализации. При наличии системы диспетчеризации сигналы от ИРОП следует передавать на пульт диспетчера.

В торговых павильонах и киосках, а также в передвижных торговых точках на базе автомобильных прицепов следует устанавливать ИРОП типа АДПИ. При использовании в данных объектах в качестве топлива природного газа рекомендуется устанавливать ИРОП типа АКПИгд.

Каждый объект коммунального хозяйства и каждое помещение в нем, предназначенного для постоянного или временного пребывания людей, в том числе строительные вагончики-бытовки и другие инвентарные временные сооружения должны быть оборудованы ИРОП типа АДПИ. При использовании в объектах коммунального хозяйства природного газа в качестве топлива рекомендуется устанавливать ИРОП типа АКПИгд.

Для ИРОП допускается использование внешнего источника питания в качестве основного при условии наличия внутреннего резервного источника питания.

Конструкция ИРОП должна исключать возможность проникновения во внутренний объем корпуса бытовых насекомых и обеспечивать возможность надежной фиксации в месте крепления и быстрый съем извещателя, а также простоту и несложность проверки его работоспособности.

При проектировании и установке автономных пожарных извещателей должны выполняться требования норм техники безопасности, действующих правил по охране труда и норм гигиенической безопасности.

3.5 Требования к размещению автономных пожарных извещателей

Установку ИРОП класса АПИ следует проводить согласно действующим нормам.

Количество ИРОП класса АПИ на каждое указанное в п. 1.3.6. помещение жилой квартиры необходимо определять из расчета не менее одного извещателя на каждые полные и неполные 30 кв.м, помещения и с учетом характеристик ИРОП конкретного типа извещателя.

ИРОП следует, как правило, устанавливать на потолке. При невозможности установки извещателей на потолке допускается их установка на стенах, балках, колоннах, но не более 0,3 м от перекрытия и на расстоянии верхнего края чувствительного элемента извещателя на расстоянии от потолка не менее 0,10 м.

Извещатели независимо от площади помещения следует устанавливать в каждом отсеке потолка, ограниченном строительными конструкциями (балками, прогонами, ребрами плит и т.п.), выступающими от потолка на 0,4 м и более.

При наличии на потолке выступающих частей от 0,08 до 0,4 м контролируемая площадь уменьшается на 25%.

При наличии в контролируемом помещении площадок шириной более 0,75 м, имеющих сплошную конструкцию и отстоящих по нижней отметке от потолка на расстоянии более 0,4 м, под ними, необходимо дополнительно устанавливать автономные пожарные извещатели.

Извещатели следует устанавливать в местах, где скорость воздушного потока не превышает 1,0 м/с ( например, над дверями квартиры и других подобных местах).

Не следует устанавливать извещатели в местах с прямой засветкой их солнечными лучами и в непосредственной близости от отверстий приточной и вытяжной вентиляции.

3.6 Развитие пожарных извещателей. Тенденции развития пожарных извещателей

Всегда существует возможность возникновения пожара, следовательно, остается и необходимость эффективного обнаружения возгорания. А единственным устройством, обнаруживающим пожар, на сегодняшний день является пожарный извещатель. И от того, насколько грамотно выбраны тип извещателя и место его установки, насколько качественно он сделан, зависит эффективность всей системы пожарной сигнализации, а следовательно, жизнь и здоровье людей, сохранность имущества.

Первые пожарные датчики были также разработаны в XIX веке и основывались на определении температуры, т.е. по существующей классификации являлись тепловыми пожарными извещателями (ПИ).

Работали они на основе изменения формы или объема материала (жидкости или пружины) под действием температуры. Так, одним из первых ПИ было устройство на основе металлической скрученной полосы, которая под действием высокой температуры разматывалась и замыкала контакты электрической цепи. Это пример первого максимального (с фиксированным порогом) теплового ПИ. Примером одного из первых дифференциальных (реагирующих на скорость изменения температуры) ПИ может служить датчик, состоящий из массивной цинковой рамы и тонкой цинковой пластины. При медленном повышении температуры происходит одновременное увеличение размеров рамы и пластинки. Но при быстром повышении температуры размер пластинки увеличивается быстрее, поскольку рама имеет большую теплоемкость. При этом замыкается контакт эклектической цепи - ПИ сработал.

Простота реализации тепловых ПИ предопределила их большое распространение, особенно в России. Первый автоматический ПИ был разработан в 60х годах и это был тепловой максимальный ПИ ДТЛ. Он состоял из двух проводников, спаянных специальным сплавом (сплав Вуда был разработан еще в конце XVIII века), разрушающимся под воздействием температуры и вследствие этого размыкающим электрический контакт.

3.7 Какой извещатель эффективнее

Необходимо иметь в виду, что эффективность тепловых ПИ сама по себе крайне низкая, о чем мы скажем дальше. А эффективность максимального извещателя даже в рамках тепловых ПИ самая низкая, поскольку такой ПИ обеспечивает выдачу сигнала «Пожар» только при достижении температуры некоторого порога (температуры срабатывания). Для большинства отечественных датчиков этот порог составляет 70-72°С. Согласно НПБ 85-2000 «Извещатели пожарные тепловые. Технические требования пожарной безопасности. Методы испытаний» такие ПИ рассчитаны на работу в помещениях с условно нормальной температурой 35°С. Дифференциальный или максимально дифференциальный ПИ более эффективен, поскольку он способен обеспечить выдачу тревожного сигнала на более ранней стадии развития пожара при условии наличия быстрого повышения температуры. Однако наличие двух термоэлементов (один - на плате, другой вынесен как можно дальше) и необходимость обработки сигналов от них вызывают определенное удорожание ПИ.

Определенной вехой в истории развития тепловых ПИ стало появление линейных тепловых извещателей. Основное преимущество линейных ПИ - возможность защиты одним сенсором протяженного пространства. Наиболее простым вариантом такого ПИ является термокабель с двумя проводниками, изолированными слоем материала, разрушающегося под действием температуры.

Более широкие возможности дает термокабель, проводники которого выполнены из специального материала, сопротивление которого зависит от температуры. В данном ПИ блок обработки постоянно измеряет сопротивление проводников термокабеля и обрабатывает полученную информацию в соответствии с заданным алгоритмом. Такие ПИ имеют ряд преимуществ по сравнению с рассмотренными ранее. Вопервых, это возможность установки алгоритма работы в блоке обработки (который может быть установлен вне зоны контроля). Во-вторых, наличие так называемого коммулятивного (суммирующего) действия, что позволяет суммировать значения по длине отрезка кабеля, подвергнувшегося нагреву.

Особую актуальность коммулятивное действие приобретает на больших высотах. Действительно, теплая струя воздушного потока, от источника возгорания поднимаясь вверх, на высоте около 10 м начинает значительно расширяться из-за смешивания теплого воздуха с более холодным. При этом падает температура восходящей струи, но увеличивается площадь воздушного потока, что делает применение точечных максимальных ПИ неэффективным. При использовании же рассматриваемого термокабеля каждая его точка прогревается слабее, но на большей длине. И абсолютное изменение сопротивления кабеля остается достаточным для возможности обнаружения очага пожара.

Аналогичными возможностями обладают многоточечные и термобараметрические тепловые ПИ. Многоточечные ПИ представляют собой совокупность точечных ПИ (например, термопар), расположенных в единой электрической цепи, сигнал от которых суммируется и поступает на блок обработки. Термобарометрические ПИ состоят из металлической трубки, запаянной с одного конца и подсоединенной другим концом к блоку обработки. В этом случае блок обработки содержит датчик давления. При нагреве трубки давление в ней повышается. Информация об измеренном давлении обрабатывается в соответствии с заложенным алгоритмом, и при определенных условиях блок обработки выдает тревожный сигнал.

В любом случае применение тепловых ПИ имеет смысл только тогда, когда наиболее вероятным признаком возникновения пожара является выделяющееся тепло. В нашей стране исторически сложилось так, что наиболее распространенным является тепловой максимальный одноразовый ПИ, что обусловлено только одним - крайне привлекательной ценой.

Во всем мире уже давно понятие «эффективность системы» неразрывно связывают с применяемыми ПИ. Поэтому использование столь любимых у нас тепловых ПИ с порогом 70-72°С может рассматриваться только для таких помещений, в которых применении других типов ПИ невозможно ввиду наличия внешних факторов, способных вызвать ложное срабатывание. Примером может служить котельная, где дифференциальный канал может давать ложные срабатывания ввиду возможных колебаний температур, а более низкий порог использовать нельзя.

Если говорить о современных тенденциях развития на нашем рынке тепловых ПИ, можно констатировать, что пока еще медленно, но уже наметился переход к максимально дифференциальным и линейным тепловым ПИ. В современных мировых ПИ явно наблюдаются интеллектуализация ПИ и применение цифровой обработки, когда работа осуществляется с одним термоэлементом. При этом дифференциальный канал обеспечивается сравнением текущего значения со значением, хранимым в памяти ПИ, а скорость изменения определяется по встроенному таймеру.

3.8 Типы и принципы работы и тенденции рынка дымовых ПИ

Основным на сегодняшний день во всем мире признаком пожара, который обеспечивает ранее обнаружение, является дым, поскольку в подавляющем большинстве случаев на первой стадии возникновения пожара происходит тление материала, сопровождающееся задымлением, а лишь затем образуются открытые очаги пламени, следовательно - выделение тепла. Это привело к тому, что дымовые ПИ являются самыми распространенными ПИ во всем мире (95%). К сожалению, в России до сих пор самым массовым пока еще является тепловой ПИ.

Рассмотрим, какие типы дымовых ПИ существуют и как они работают. Исторически сложилось, что первым дымовым ПИ был точечный ионизационный радиоизотопный извещатель, который содержит источник радиоактивного излучения со сверхнизким уровнем излучения, ниже фонового значения. Обычно в качестве источника используется изотоп америция241. За счет ионизации молекул воздуха и наличия электрического поля в дымовой камере обеспечивается направленный поток заряженных частиц (электрический ток). Попадание частиц дыма внутрь приводит к уменьшению величины тока, что и фиксируется схемой обработки. Из отечественных ПИ хорошо известны «РИД1» и «РИД6М». На сегодняшний день в России производство радиоизотопных ПИ прекращено полностью.

Другим типом дымового ПИ является оптикоэлектронный дымовой извещатель, который использует оптический эффект рассеяния инфракрасного излучения на частицах дыма. Это самый распространенный тип извещателей: более 80% дымовых извещателей работают по данному принципу. А у нас в стране и все 95%. Внутри дымовой камеры (рис. 1) расположены ИК-излучатель и приемник, принимающий ИК-сигнал, отраженный от частиц дыма.

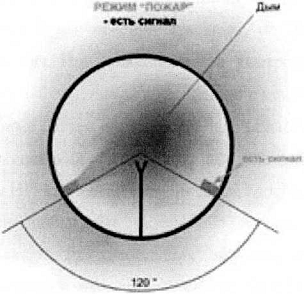

В случае появления в воздухе частиц дыма они попадают в оптическую камеру. При достижении определенной оптической плотности среды (определенной концентрации дыма) в дымовой камере сигнал на выходе приемника Ивых возрастает до некоторого порогового значения (Ипож) и ПИ фиксирует возгорание в контролируемом помещении (рис. 2).

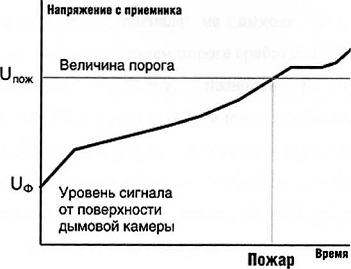

Рисунок 2 Величина сигнала приемника

Среди отечественных дымовых ПИ наметилась тенденция перехода на SMT, что позволяет сделать ПИ более технологичными и надежными. К примеру, если еще 10 лет назад практически все ПИ были выполнены с применением ручной пайки, сегодня уже около 30% всего объема российских ПИ изготавливаются по технологии поверхностного монтажа. Это позволяет не только сделать извещатель более технологичным, но и обеспечить стабильную повторяемость параметров в отличие от ручной сборки.

В сегменте дымовых ПИ идут постоянная интеллектуализация и усовершенствование алгоритмов, повышающих достоверность обнаружения пожара, минимизирующих ложные тревоги и обеспечивающих дополнительные сервисные функции. То есть происходит процесс интеллектуализации ПИ. Примерами могут служить:

алгоритм стабилизации чувствительности дымового канала. В процессе эксплуатации возможно изменение чувствительности извещателя, причем как в сторону увеличения, так и в сторону уменьшения. Например, накопление пыли на стенках дымовой камеры изменяет их цвет на серый. Соответственно, увеличивается сигнал, принимаемый фотодиодом в нормальных условиях, т.е. возникает тот же эффект, что и при появлении дыма. Разница заключается в скорости протекания процессов. Медленные изменения фонового сигнала на выходе фотодиода компенсируются соответствующим изменением порога срабатывания;

алгоритм обработки, позволяющий разделить сигналы о неисправности ПИ и необходимости проведения сервисного обслуживания;

алгоритмы для работы в условиях сильных электромагнитных помех. Отдельно стоит отметить линейные дымовые извещатели, которые представляют собой, по сути, активный ИК-барьер, при попадании частиц дыма в зону действия которого происходят затухание сигнала и, соответственно, снижение его уровня на выходе фотоприемника.

Этот тип дымовых извещателей используется для пожарной защиты больших помещений (музеев, кинотеатров, выставочных залов, стадионов, школ, цехов, ангаров, складов и т.п.), когда одним линейным извещателем можно заменить, как минимум, 12 точечных ПИ, а также при высоких потолках (выше 12 м), когда время достижения дымом обычного извещателя велико, следовательно, его эффективность практически нулевая. Важно отметить появление однокомпонентных «линейников» (например, 6500R), состоящих из приемопередатчика и пассивного рефлектора, разнесенных на расстояние до 100 м. При этом подвод кабеля осуществляется в одну точку помещения - к приемопередатчику, что экономит материалы и время на монтаж. Упрощена юстировка, которая осуществляется одним монтажником за 5-10 минут. Облегчено сервисное обслуживание.

В последнее время появились так называемые «аспирационные ПИ», которые представляют собой точечный дымовой извещатель с высокой чувствительностью, установленный в специальный корпус и специальную систему труб с отверстиями, через которые с помощью вентилятора всасывается воздух из контролируемого помещения. Данный тип на сегодняшний день является относительно экзотическим и дорогостоящим.

Мнение специалистов по поводу эффективности его использования и возможности обеспечения сверхраннего обнаружения неоднозначно.

Таким образом, оценивая происходящее на нашем рынке в сегменте дымовых ПИ, можно выделить следующее:

Среди отечественных дымовых ПИ наметилась тенденция перехода на SMD, что позволяет сделать ПИ более технологичными и качественными.

Идут постоянные разработки над усовершенствованием алгоритмов обработки и введением интеллекта в ПИ. Как следствие этого процесса можно отметить формирование различных сигналов индикатора при переходе в режим «Пожар» или «Неисправность», если последний вызван необходимостью чистки дымовой камеры. Не редкостью становится такая функция, как автоматическая компенсация запыленности дымовой камеры, которая продлевает срок службы извещателя между чистками без увеличения уровня ложных тревог.

Совершенствование линейных ПИ привело к появлению однопозиционных извещателей, совмещающих в одном корпусе и приемник и передатчик, что значительно упрощает монтаж и обслуживание системы.

Хочется отметить, что благодаря здравому смыслу и совершенствованию нормативной базы у нас в стране всетаки начался переход с тепловых ПИ на дымовые. Хотя «колебания курса» очень заметны и обусловлены противоречием в требованиях НПБ в различных редакциях

3.9 Прочие типы пожарных извещателей

Иногда необходимо зарегистрировать наличие пожара при первом появлении пламени (до горения окружающих материалов). В этом случае следует использовать извещатели пламени, которые регистрируют электромагнитное излучение, генерируемое как открытым пламенем, так и тлеющим очагом. Известно, что пламя сопровождается характерным излучением как в ультрафиолетовой, так и в инфракрасной частях спектра.

Горящие материалы, пламя которых имеет относительно низкую температуру и, как правило, окрашено в красный цвет, активно излучают в ИК-диапазоне. Высокотемпературное пламя имеет большую интенсивность в УФ-диапазоне. В зависимости от диапазона длин волн регистрируемого излучения извещатели подразделяют на извещатели пламени ИК-диапазона и УФ-диапазона. Теоретически возможна регистрация излучения пламени и в видимом диапазоне, однако практически обнаружение горения в видимом диапазоне связано со значительными техническими сложностями, обуславливаемыми высоким уровнем помеховых сигналов.

Извещатели пламени используют в тех случаях, когда применение тепловых или дымовых извещателей невозможно или нецелесообразно. Одним из основных направлений применения извещателей пламени являются объекты с наличием веществ, быстро распространяющих горение, например объекты нефтегазовой или химической промышленности с присутствием легковоспламеняющихся и горючих жидкостей, многие из которых горят без выделения дыма.

Основным ограничением применения извещателей пламени является наличие искусственных и естественных помех, способных вызвать срабатывание извещателя без наличия пламени. Высокий уровень электромагнитного излучения создается источниками искусственного освещения, солнечным светом, нагретыми телами (радиаторами, работающими двигателями), сварочными работами, отражением излучения зеркальными поверхностями и т.д. Произвести селекцию помехового излучения от излучения пламени довольно сложная задача.

Существует несколько методов борьбы с помехами. Это:

учет источника помехи и в соответствии с этим правильный выбор типа извещателя. Например, при применении ламп накаливания с высокой интенсивностью излучения в ИК-диапазоне целесообразнее применить УФ- извещатель пламени;

использование модуляционных ПИ, которые могут отличать помеховое излучение от излучения пламени по признаку модуляции. Большинство горючих веществ горит не ровным, а пульсирующим пламенем, при этом электромагнитное излучение пламени модулировано. Частота модуляции зависит от горючего вещества и лежит в диапазоне от единиц до нескольких десятков герц;

более сложным способом обнаружения пламени на фоне помехового излучения является метод, основанный на сравнении уровней электромагнитного излучения в двух и более диапазонах длин волн. При этом можно не только выделить излучение пламени на фоне помехового сигнала, но и определить тип горящего вещества;

комбинация различных методов защиты от помехового излучения позволяет получить еще большую устойчивость извещателей пламени к воздействию источников искусственного и естественного освещения.

Площадь, контролируемая извещателем пламени, не нормируется (как для дымовых и тепловых ПИ), а рассчитывается исходя из расстояния между извещателем и контролируемой поверхностью и паспортного значения угла обзора извещателя.

Следует отметить, что извещатели пламени являются наиболее дорогими приборами и сфера их применения затрагивает в основном промышленные объекты.

В процессе горения различных веществ и материалов газовый состав атмосферы претерпевает значительные изменения. Принцип действия газовых ПИ основан на регистрации этих изменений с целью формирования тревожного сигнала. Основным элементом газового ПИ является чувствительный элемент (сенсор), обеспечивающий перевод значения концентрации в атмосфере того или иного газа в электрический сигнал.

Наиболее распространенные горючие вещества и материалы, обращающиеся как в производстве, так и в быту, представляют собой органические соединения. Основными газами, образующимися при сгорании таких горючих веществ, являются углекислый газ (С02) и угарный газ (СО).

Известным в технике чувствительным элементом, регистрирующим наличие в атмосфере повышенного содержания недоокисленных газов, например угарного газа, является так называемый датчик Тагучи. При попадании угарного газа на поверхность датчика происходит его доокисление, датчик меняет свою электрическую характеристику, что является сигналом к срабатыванию ПИ. В то же время датчик Тагучи регистрирует не только угарный газ, но и многие другие недоокисленные газы, т.е. обладает низкой селективностью. Данное обстоятельство приводит к ложным срабатываниям газовых ПИ, реагирующих на распространяющиеся в окружающей среде газы, не связанные с возгоранием, что препятствует эффективному использованию газовых ПИ, выполненных на основе датчика Тагучи.

Интересна идея построения линейного газового ПИ. В нем метод регистрации газообразных продуктов сгорания основан на избирательном поглощении газами электромагнитного излучения. Извещатель, работа которого основана на этом методе, строится, подобно линейному дымовому ПИ, на основе источника и приемника оптического излучения, работающих в очень узком диапазоне длин волн (длина волны должна соответствовать резонансной частоте молекул обнаруживаемого газа). При увеличении концентрации в атмосфере обнаруживаемого газа мощность излучения источника, регистрируемая приемником, падает, что служит сигналом к срабатыванию извещателя. Такие извещатели требуют высокой точности поддержания заданной длины волны. Требуемая стабильность излучаемой длины волны может быть достигнута при использовании твердотельных лазеров, которые вряд ли возможно применить для целей противопожарной защиты в силу их габаритов, энергопотребления и стоимости. Полупроводниковые лазерные ПИ, выпускаемые в настоящее время, не способны поддерживать стабильную длину излучаемой волны. Данный факт накладывает существенное ограничение на возможность применения линейных газовых ПИ.

В силу оговоренных выше сложностей в создании газовых ПИ эти приборы пока весьма редко используются в автоматических системах пожарной сигнализации.

Уже несколько раз по ходу обзора применялось понятие «эффективность использования ПИ». Прежде чем рассмотреть класс комбинированных ПИ, попробуем разобраться в этом вопросе. Обратимся к нормативной базе.

В 1997 году был введен в действие ГОСТ Р 5089896, в котором изложены методики проведения натурных испытаний ПИ и даны критерии определения пригодности ПИ к обнаружению различных видов пожара. Испытания проводятся в помещении с размерами (10±1) м х (7±1) м и высотой (4±0,2) м. Тестовый очаг располагается в центре помещения на полу, а на потолке размещаются измерители оптической плотности среды т, концентрации продуктов горения Y, температуры, Т тестируемые ПИ (рис.3).

Рисунок 3. Испытательное помещение (вид сверху)

1    - положение на потолке тестируемых ПИ, измерителей оптической плотности среды и концентрации продуктов горения;

2        - положение на полу тестового очага пожара.

Используется 6 типов тестовых очагов пожара (ТП), причем в п. 7.9 определено, что тепловые ПИ проверяют только на воздействие ТП6, а дымовые - на воздействие всех видов ТП, кроме ТП6. Для каждого типа ТП заданы максимальные величины оптической плотности среды т, концентрации продуктов горения Y и температуры Т, соответствующие времени окончания испытаний, также указано предельно допустимое время срабатывания ПИ, соответствующее минимальной скорости развития пожара:

ТП1 (горение древесины) - Y = 6, время срабатывания не более 370 с;

ТП2 (тление древесины) - ш = 2, время срабатывания не более 840 с;

ТПЗ (тление со свечением хлопка) - m = 2, время срабатывания не более 640 с;

ТП4 (горение полимерных материалов) - Y = 6, время срабатывания не более 180 с;

ТП5 (горение легковоспламеняющейся жидкости с выделением дыма) - Y = 6, время срабатывания не более 240 с;

ТП6 (горение легковоспламеняющейся жидкости без выделения дыма) - Т = 600С, время срабатывания не более 510 с.

Рисунок 4 4 Тестовый очаг ТП-3. Примерно 90 хлопковых фитилей длиной 800 мм

При испытаниях фиксируются время активизации каждого образца ПИ и соответствующие значения контролируемых параметров. Считается, что ПИ не выдержали испытания по данному виду ТП, если они не активизировались при достижении максимальных значений контролируемых параметров. При сертификации российских ПИ испытания по ГОСТ Р 50898- 96 не проводятся, информация об их чувствительности к конкретному типу возгорания отсутствует. В Европе испытания дымовых ПИ, аналогичные НПБ 65-97 и ГОСТ Р 50898-96, включены в один документ - европейский стандарт EN 54, часть 7, и проводятся одновременно. Причем сначала измеряется чувствительность извещателей в дымовом канале, а затем четыре наименее чувствительных образца подвергаются испытаниям на тестовые пожары.

Таблица 1 Эффективность ПИ к ТП

Вид пожарного извещателя	Тип тестового пожара
	ТП-1	ТП-2	тп-з	ТП-4	ТП-5	ТП-6
Характеристика	Открытое горение древесины	Пиролиз древесины	Тление хлопка	Открытое горение пластмассы	Горение гептана	Горение спирта
Основные сопутствующие факторы	Дым, пламя, тепло	Дым	Дым	Дым, пламя, тепло	Дым, пламя, тепло	Пламя,тепло
Тепловой	X	Н	X	X	О
Дымовой оптический	Н	О	О	X	X	Н
Дымовой ионизационный	О	X	X	О	О	X
Комбинированный тепловой и дымовой оптический	X	О	О	X	X	О
Комбинированный тепловой, дымовой оптический и дымовой ионизационный	О	О	О	О	О	О

Примечание: О - отлично обнаруживает; X - хорошо обнаруживает; Н - не обнаруживает.

На защищаемой территории могут присутствовать материалы с различными характеристиками горения, что предполагает использование разных физических принципов обнаружения возгорания. Поскольку никогда не известно, что загорится первым, а значит и какой фактор пожара будет первичен, необходимо было бы поставить два различных извещателя. Однако для решения этой задачи выпускаются специальные комбинированные извещатели, где в одном корпусе объединены два или более типа, реагирующих на разные факторы пожара.

Наиболее часто в одном ПИ объединяют дымовой и тепловой извещатели. Такой ПИ дает возможность обнаруживать горение широкого класса веществ. На этапе начальной стадии горения при повышенном дымообразовании обнаружение пожара будет осуществлено дымовым каналом комбинированного ПИ. Если же горючей нагрузкой является вещество, не выделяющее при горении дым, пожар будет обнаружен тепловым каналом ПИ.

Некоторые производители выпускают и так называемые трехмерные комбинированные ПИ, в которых в одном корпусе объединены дымовой оптический, дымовой ионизационный и тепловой принцип обнаружения. Однако случаи использования подобных устройств весьма редки ввиду большой стоимости.

В любом случае, ПИ, реагирующие на два или более фактора пожара, являются более эффективными по сравнению с обычными. Что подтверждается данными таблицы - ни один тип ПИ не обеспечивает обнаружение всех 6 типов тестовых пожаров.

Во всем мире применение того или иного типа ПИ рассматривается именно с точки зрения эффективности обнаружения очага пожара, следовательно, расширяется применение комбинированных ПИ как наиболее эффективных устройств обнаружения. У нас же в стране этот процесс полностью приостановлен, поскольку комбинированный ПИ по защищаемой площади приравнен к обычному тепловому, что значительно удорожает установку по сравнению с дымовыми ПИ.

Дымовой пожарный извещатель - новый уровень обслуживания и надежности.

За словом «пожар» часто скрываются трагедии многих людей. В огне ежегодно гибнут тысячи людей, сгорает имущество на многие миллионы.

Бытует мнение, что достаточно установить пожарную сигнализацию (ПС), и вы навсегда будете защищены от пожара. Но неумолимая статистика говорит: пожары случаются (и нередко) и на объектах, оборудованных системами ПС. Оказывается, мало установить пожарную сигнализацию - необходимо, чтобы она работала на протяжении всего периода эксплуатации.

В настоящее время на большинстве объектов используются дымовые пожарные извещатели, главное преимущество которых - обнаружение пожара на стадии тления. Но у дымовых пожарных извещателей есть два существенных недостатка, связанных с их конструкцией. Первый недостаток - у нас нет уверенности в работоспособности извещателя, так как нормой в дежурном режиме считается отсутствие сигнала. Это не позволяет отличить режим «Норма» от неисправности извещателя (рис.5).

Рисунок 5 Принцип работы дымового извещателя

Наработка на отказ согласно нормам пожарной безопасности должна составлять не менее 60 тыс. часов (т.е. в среднем один отказ примерно за 7 лет). Проверка извещателей должна проводиться не реже одного раза в полгода. Все выглядит достаточно радужно, а тогда откуда такая удручающая статистика по пожарам на объектах с пожарной сигнализацией?

Для примера рассмотрим объект со 100 извещателями - наработка на отказ будет в сто раз меньше, т.е. примерно раз в месяц. Следовательно, между проверками будет до 6 отказавших извещателей. К сожалению, действительность порой еще хуже. Выход из строя извещателей неравномерен по времени, в большей степени происходит на начальной стадии эксплуатации, а также в конце срока эксплуатации (деградация элементов). Теоретически можно, конечно, сократить срок между проверками, например, раз в месяц, а лучше раз в неделю или в день. Но на практике обслуживание объекта порой производят значительно реже одного раза в 6 месяцев, да и то с выборочной проверкой извещателей. Все это в значительной мере влияет на столь плачевную статистику.

Данную проблему позволяет решить система самотестирования с подтверждением исправности на приемно-контрольном приборе. При выходе из строя дымового извещателя придет сообщение о неисправности на прибор. Можно будет предпринять меры по быстрейшему ремонту или замене извещателя. При невозможности быстрого восстановления - надо просто усилить наблюдение за помещением с неисправными извещателями.

Подобные системы самотестирования давно используются в адресноаналоговых системах сигнализации, например, ЮНИТРОНИК с извещателями ИП 212-92 (ЗАО «Юнитест», Москва).

Адресно-аналоговые системы используют, в основном, на достаточно крупных объектах. Для небольших объектов несколько лет назад был разработан дымовой извещатель ОДИН ДОМА, обладающий системой самотестирования с передачей сигнала о своей исправности на традиционный (неадресный) ПКП.

ОДИН ДОМА совместим со всеми приемно-контрольными приборами. Его система самотестирования контролирует исправность электрической схемы детектора извещателя (оптического тракта и усилителей), схемы логической обработки сигнала, питания извещателя. Примечательно также, что в нем предусмотрена проверка функционирования системы передачи сигнала в случае неисправности, которая осуществляется кратковременным нажатием кнопки на извещателе.

Второй недостаток дымовых пожарных извещателей - чувствительность к пыли. В адресно-аналоговом извещателе и в извещателе ОДИН ДОМА предусмотрена программная компенсация запыленности с выдачей сигнала «Обслуживание». Наиболее трудоемкой операцией по очистке извещателя является его разборка. Если взглянуть на разрез извещателя (рис. 6), можно увидеть, что доступ к дымовой камере для ее разборки перекрывают плата электроники и защитная пластиковая крышка.

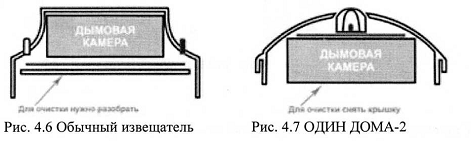

Рисунок 6 Извещатели ОДИН ДОМА и ОДИН ДОМА-2

А если плату электроники и дымовую камеру поменять местами (рис. 6)? Теперь, чтобы очистить от пыли, извещатель не нужно разбирать, что позволяет существенно упростить сам процесс и сократить время на обслуживание извещателя.

Данный конструктив реализован в улучшенной модели извещателя ОДИН ДОМА-2 (ИП 212-90). Кроме того, данный извещатель имеет значительно меньшие размеры и украсит даже самый изысканный интерьер. Важно и то, что в данной модели светодиод расположен в самом центре крышки. Таким образом, чтобы убедиться в работе извещателя, достаточно посмотреть на него из любой точки: мигающий индикатор будет виден отовсюду. Это значительно ускоряет поиск неисправных извещателей, тем самым упрощая ремонт системы.

Но самое главное, что благодаря оптимальным конструктивным решениям, которые защищены четырьмя патентами, удалось существенно снизить цену извещателя. Теперь она такая же, как и у обычного извещателя.

При этом ОДИН ДОМА-2 может устанавливаться один в помещении (НПБ 88-2001*), что резко сокращает стоимость пожарной сигнализации, одновременно повышая эксплуатационную надежность ее работы. ОДИН ДОМА-2 компенсирует запыленность дымовой камеры, которая дополнительно защищена от пыли лабиринтным дымозаходом и специальной формой поверхности камеры (рис. 7).

Для ИП 212-90 специально был разработан тестер запыленности ТЗИ- 90 (рис. 8), который позволяет инструментально оценить состояние самого нежного «органа» извещателя, дымовой камеры, тем самым снизить влияние «человеческого фактора» на качество обслуживания. Тестер способен проконтролировать качество очистки от пыли после обслуживания, а также помогает заранее выявить извещатели, которые готовы выдать сигнал «Неисправность» вследствие их сильной запыленности. С помощью ТЗИ-90 можно предсказывать отказы извещателей и избежать внеплановых вызовов на объект. Кроме того, по результатам тестирования возможно составить количественный отчет по уровню запыленности извещателей на объекте.

Использование извещателей ОДИН ДОМА-2 позволяет перейти на новый уровень - обслуживание по требованию, оценочное обслуживание, инструментальное обслуживание.

Возможность быстро устранить неисправность пожарной сигнализации позволяет создать сигнализацию с непрерывной работоспособностью.

3.10 Мероприятия по обеспечению пожарной безопасности объекта защиты

Настоящий раздел обобщает и концентрирует все технические и организационные решения по обеспечению пожарной безопасности рассматриваемого объекта, предусмотренные в данном дипломном проекте.

Требования настоящего раздела направлены на разработку комплекса мероприятий для настоящего объекта строительства, обязательных для исполнения и необходимых для решения следующих задач по обеспечению пожарной безопасности в процессе проектирования, строительства и эксплуатации данного объекта:

своевременную и беспрепятственную эвакуацию людей;

спасение людей, которые могут подвергнуться воздействию опасных факторов пожара;

защиту людей на путях эвакуации от воздействия опасных факторов пожара.

Краткая характеристика объекта

Класс функциональной пожарной опасности рассматриваемого здания согласно пункта б части 2 статьи 32 Технического регламента [1] - Ф 2.2 (музеи, выставки, танцевальные залы и другие подобные учреждения в закрытых помещениях).

Общая площадь этажа составляет 1366,3 м.кв., что при II-й степени огнестойкости, классе конструктивной пожарной опасности СО, высоте здания менее 15 м не противоречит п.6.8.1 табл.6.11 СП 2.13130.2009.

Описание системы обеспечения пожарной безопасности объекта капитального строительства

Основными документами, в которых содержаться основополагающие методологические подходы и требования к обеспечению пожарной безопасности объекта, являются Федеральный закон от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», СП 1.13130.2009, СП 2.13130.2009, СП 3.13130.2009, СП 4.13130.2009, ППБ 01-03.

В соответствии с Техническим регламентом, пожарная безопасность рассматриваемого объекта обеспечивается выполнением в полном объеме обязательных требований пожарной безопасности.

Объект необходимо оборудовать системой пожарной безопасности, направленной на предотвращение воздействия на людей опасных факторов пожара, в том числе их вторичных проявлений на требуемом уровне. Индивидуальный пожарный риск в рассматриваемом здании не должен превышать значение одной миллионной в год при размещении отдельного человека в наиболее удаленной от выхода, с учетом функционирования систем обеспечения пожарной безопасности и обеспечивается выполнением требований пожарной безопасности действующих нормативных документов.

Опасными факторами, воздействующими на людей и материальные ценности на объекте, являются:

-  пламя и искры;

-       тепловой поток;

-       повышенная температура окружающей среды;

-       повышенная концентрация токсичных продуктов горения и термического разложения;

-       пониженная концентрация кислорода;

-       снижение видимости в дыму.

Предотвращение пожара достигается предотвращением образования горючей среды и (или) предотвращением образования в горючей среде (или внесения в нее) источников зажигания.

Предотвращение образования горючей среды обеспечивается:

-  максимально возможным применением негорючих и трудногорючих веществ и материалов;

-       максимально возможным по условиям технологии и строительства ограничением массы и (или) объема горючих веществ, материалов и наиболее безопасным способом их размещения;

-       изоляцией горючей среды;

-       поддержанием безопасной концентрации среды в соответствии с нормами и правилами и другими нормативно-техническими, нормативными документами и правилами безопасности.

Предотвращение образования в горючей среде источников зажигания достигается:

-  применением оборудования и устройств, при эксплуатации которых не образуются источники зажигания;

-       применением электрооборудования, соответствующего пожароопасной и взрывоопасной зонам, группе и категории взрывоопасной смеси в соответствии с требованиями Технического регламента, СП 6.13130.2009 и Правил устройства электроустановок;

-       применением в конструкции быстродействующих средств защитного отключения возможных источников зажигания;

-       устройством молниезащиты зданий, сооружений и оборудования;

-       выполнением действующих строительных норм, правил и стандартов.

Противопожарная защита объекта достигается применением одного из следующих способов или их комбинацией:

-  применением средств пожаротушения и соответствующих видов пожарной техники;

-       применением основных строительных конструкций и материалов, в том числе используемых для облицовок конструкций, с нормированными показателями пожарной опасности;

-       устройствами, обеспечивающими ограничение распространения пожара;

-       организацией с помощью технических средств, своевременного оповещения и эвакуации людей.

Организационно-технические мероприятия включают в себя:

-  установление противопожарного режима, соответствующего пожарной опасности объекта;

-       организацию обучения работников объекта мерам пожарной безопасности;

-       разработку и реализацию требований инструкции о мерах пожарной безопасности;

-       изготовление и применение средств наглядной агитации по обеспечению пожарной безопасности;

-       нормирование численности людей на объекте по условиям безопасности их при пожаре;

-       разработку мероприятий по действиям администрации и работников объекта на случай возникновения пожара и организацию эвакуации людей;

-       основные виды, количество, размещение и обслуживание пожарной техники, используемой для обслуживания объекта.

В соответствии с требованиями Технического регламента в здании предусмотрены конструктивные, объемно-планировочные и инженерно-технические решения, обеспечивающие в случае пожара:

-  возможность эвакуации людей независимо от их возраста и физического состояния наружу на прилегающую к зданию территорию до наступления угрозы их жизни и здоровью вследствие воздействия опасных факторов пожара;

-       возможность спасения людей;

-       возможность доступа личного состава пожарных подразделений и подачи средств пожаротушения к очагу пожара, а также проведения мероприятий по спасению людей и материальных ценностей;

-       нераспространение пожара на рядом расположенные здания, в том числе при обрушении горящего здания;

-       ограничение прямого и косвенного материального ущерба, включая содержимое здания и само здание, при экономически обоснованном соотношении величины ущерба и расходов на противопожарные мероприятия, пожарную охрану и ее техническое оснащение.

Противопожарные мероприятия

Обеспечение пожарной безопасности генеральной планировки (описание и обоснование противопожарных расстояний между зданиями и сооружениями, устройства проездов и подъездов для пожарной техники). Здание выставочного павильона отдельностоящее, что отвечает требованиям ч.1 ст.69 (табл.11 прил.) Технического регламента.

Подъезд пожарных автомобилей к зданию обеспечен в соответствии с п.1 ч.1 ст.67 Технического регламента по круговому проезду.

Расстояние от внутреннего края проезда, обеспечивающего проезд пожарных машин, до стен проектируемого здания не превышает 8м, что соответствует требованиям ч.1 п.8 ст.67 Технического регламента.

Запроектированные проезды обеспечивают возможность доступа пожарных в здание при тушении пожара и проведении спасательных работ, что соответствует требованиям ст.80 Технического регламента.

Время прибытия первого пожарного подразделения ПЧ-2 ГУ МЧС России по НСО к рассматриваемому объекту не превышает 10 минут, что соответствует требованиям ч.1 ст.76 Технического регламента.

Описание и обоснование принятых конструктивных и объемно - планировочных решений, степени огнестойкости, класса конструктивной пожарной опасности

В соответствии с требованиями ч.2 ст.57 Технического регламента, п. 6.8.1 табл.6.11 СП 2.13130.2009, строящееся здание выполняется II-й степени огнестойкости класса конструктивной пожарной опасности С0.

Согласно табл. 21 и 22 Технического регламента, все строительные конструкции предусматриваются класса пожарной опасности конструкции К0 со следующими минимальными пределами огнестойкости, приведенными в таблице 1:

Таблица 2 пределы огнестойкости.

Элементы конструкций здания	Требуемый предел огнестойкости конструкций
Несущие элементы здания и элементы, участвующие в обеспечении общей устойчивости здания в случае пожара	R 90
Элементы покрытия: - плиты, настилы, в том числе с утеплителем; - фермы, балки, прогоны.	RЕ 15 R 15

Узлы сопряжения строительных конструкций с нормируемым пределом огнестойкости предусматриваются с пределом огнестойкости не менее предела огнестойкости конструкции (п.5.4.8 СП 2.13130.2009). Воздуховоды и кабели обрабатываются соответствующими огнезащитными материалами и составами, сертифицированными в установленном порядке. Воздуховоды, трубопроводы при их прокладке в пространстве за подвесными потолками необходимо изолировать (если это требуется) с применением материалов НГ.

В соответствии с ч.4 ст.137 Технического регламента, узлы пересечения кабелями и трубопроводами ограждающих конструкций с нормированными пределами огнестойкости не снижают их пожарно-технических характеристик (заполнение отверстий строительным раствором, другими огнестойкими материалами, применение сертифицированных кабельных проходок и т.д.).

Помещения склада горючих товаров или товаров в горючей упаковке следует, как правило, размещать у наружных стен, отделяя их противопожарными перегородками 1-го типа СП 4.13130.2009 п.5.4.2.3.

Описание и обоснование решений по обеспечению безопасности людей при возникновении пожара

Из выставочного зала предусмотрено два эвакуационных выхода, ведущих непосредственно наружу высотой не менее 1,9 м и шириной не менее 1,2 м, что соответствует требованиям п.п. 4.2.1, 4.2.5 СП 1.13130.2009.

Высота горизонтальных участков путей эвакуации, ведущих к эвакуационным выходам, составляет не менее 2 м, что соответствует п. 4.3.4 СП 1.13130.2009 и отвечает требованиям ст.89 Технического регламента.

Ширина основных эвакуационных проходов в торговом зале составляет не менее 2,5 м, что соответствует требованиям п.7.2.4 СП 1.13130.2009.

Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и оборудования автоматической пожарной сигнализацией

В соответствии с требованиями приложения А (табл.А1) п/п 13 СП 5.13130.2009, рассматриваемое здание выставочного зала подлежит оборудованию автоматической установкой пожаротушения (газовое) и автоматической установки пожарной сигнализации.

Описание и обоснование противопожарной защиты (оповещения и управления эвакуацией людей при пожаре, внутреннего и наружного противопожарного водопровода, противодымной защиты)

Система оповещения и управления эвакуацией людей при пожаре (СОУЭ).

В соответствии с п.7 табл.2 СП 3.13130.2009 здание подлежит оснащению системой оповещения и управления эвакуацией людей при пожаре (СОУЭ) 3-го типа.

СОУЭ запроектирована с целью обеспечения безопасной эвакуации людей из зданий при пожаре.

В соответствии с требованиями табл.1 СП 3.13130.2009, в СОУЭ применен речевой (передача специальных текстов) способ оповещения, а также световые оповещатели «выход».

Согласно п.3.3 СП 3.13130.2009, включение СОУЭ выполняется дистанционным, ручным либо местным. При этом пусковые элементы выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям.

В соответствии с п.3.4 СП 3.13130.2009, провода и кабели соединительных линий СОУЭ проложены в строительных конструкциях, коробах и каналах из негорючих материалов или иных материалов, обеспечивающих время до отказа работы соединительных линий СОУЭ, превышающее время эвакуации людей из здания.

Все применяемое оборудование, подлежащее сертификации, сертифицировано в установленном порядке.

Наружное противопожарное водоснабжение.

Расход воды на наружное пожаротушение принят в соответствии со ст. 68 Технического регламента, табл. 8 Технического регламента, п.5.2 табл.2 СП 8.13130.2009 и составляет не менее 15 л/с.

Наружное противопожарное водоснабжение рассматриваемого здания обеспечивается от двух пожарных гидрантов, что соответствует п.1 ст.62 Технического регламента [1] с учетом продолжительности тушения пожара в течении 3 ч. (п.6.3 СП 8.13130.2009).

Внутренний противопожарный водопровод.

В соответствии с требованиями п.4.1.1 табл.1 СП 10.13130.2009 в рассматриваемом одноэтажном здании выставочного павильона при общем объеме здания 14256 куб. м. требуется устройство системы внутреннего противопожарного водопровода, на каждую точку помещений 1 пожарный ствол с расходом воды 2,5 л/с.

Система противодымной защиты.

В соответствии с требованиями п.7.2 СП 7.13130.2009 в рассматриваемом здании предприятия торговли с естественным освещением выставочного зала устройство системы вытяжной противодымной вентиляции не требуется.

Электроустановки.

В здании предусмотрено аварийное (освещение безопасности) освещение в помещениях для размещения противопожарного оборудования и эвакуационное освещение в местах, опасных для прохода людей, коридорах, проходах.

Входы в здания, указатели пожарных гидрантов освещены от сети аварийного освещения.

Провода, кабели и аппараты должны быть рассчитаны на длительную допустимую нагрузку для предотвращения их нагрева при эксплуатации. Кабели, прокладываемые в электрических нишах, следует выполнять по классу пожарной опасности не ниже предусмотренного нормами.

Электроприемники и кабели электрических сетей оборудованы защитой от перегрузок и коротких замыканий посредством УЗО (ПУЭ).

Молниезащита здания выполнена в соответствии с СО 153-34.21.122-2003.

Перечень мероприятий по обеспечению безопасности подразделений пожарной охраны при ликвидации пожара, а также мероприятий, направленных на эффективное и успешное тушение пожара

В соответствии с требованиями Технического регламента, реализация комплекса данных мероприятий обеспечивается конструктивными, объемно-планировочными, инженерно-техническими и организационными мероприятиями. Для конкретного здания к ним относятся:

-    устройство пожарных проездов и подъездных путей для пожарной техники, совмещенных с функциональными проездами и подъездами или специальных;

-       обеспечение доступа личного состава пожарных подразделений и пожарной техники в здание и на кровлю здания;

-       устройство противопожарного водопровода;

-       выполнение на фасадах здания светоуказателей расположения пожарных гидрантов.

Проектом предусмотрена защита здания одним приемноконтрольным адресным прибором «Рубеж-2АМ»:

Для обнаружения пожара применяются адресные точечные дымовые пожарные извещатели «ИП 212-64», точечные тепловые пожарные извещатели «ИП101-29-АЗЮ-11», а также вдоль путей эвакуации размещаются адресные ручные пожарные извещатели «ИПР 513-11», которые включаются в адресные шлейфы. Количество пожарных извещателей выбрано с учетом указаний СП 5.13130.2009.

На объекте принята система оповещения о пожаре 3-го типа. Для оповещения людей о пожаре используется модуль речевого оповещения МРО - 2, подключенный к колонкам «Соната-3», таблички ОПОП 1-8 с надписями «Выход», таблички ОПОП 1-8М с надписями «Запасной Выход».

Модуль МРО-2 и таблички ОПОП 1-8 и ОПОП 1-8М предназначены для работы в составе системы пожарного оповещения для светового оповещения о пожарной тревоге.

Расположение средств оповещения согласно СП 3.13130.2009, выбирается таким образом, чтобы при пожаре оповестить работников учреждения и временно прибывающих в здании людей. Таблички ОПОП 1-8 подключаются к источнику вторичного электропитания через внутреннее реле прибора Рубеж-2АМ.

Согласно СП 5.13130.2009 аппаратура системы ПС при возникновении пожара имеет возможность выдачи команды на управление системой общеобменной вентиляции.

Конфигурация системы, применяемое оборудование обеспечивают возможность наращивания системы без нарушения работоспособности системы.

Приборы «Рубеж-2АМ» циклически опрашивают подключенные адресные устройства, следят за их состоянием путем оценки полученного ответа.

Адресная линия связи AJIC 1 прибора «Рубеж-2АМ» разделена между этажами изолятором шлейфа ИЗ-1. Таким образом, если выставочном зале произойдет короткое замыкание, то пожарная сигнализация в помещениях сохранит работоспособность.

Электроснабжение установки

Согласно ПУЭ и СП 6.13130.2009, установки пожарной сигнализации и оповещения в части обеспечения надежности электроснабжения отнесены к электроприемникам 1-й категории, поэтому электропитание осуществляется от сети через резервированные источники питания. Переход на резервированное питание происходит автоматически при пропадании основного питания без выдачи сигнала тревоги.

Количество аккумуляторных батарей устанавливаемых в ИВЭПР выбирается таким образом, чтобы подключенное оборудование работало не менее 24 часов в дежурном режиме плюс три часа в режиме тревоги, но не менее времени эвакуации людей из здания.

Резервированные источники питания подключаются к сети 220В кабелем марки ПВС 3x1,5 через автоматический выключатель к существующим электрическим щитам (по определению заказчика). Заземление резервированных источников питания системы ПС выполнить по схеме TN-C-S.

3.11 Типовой регламент

Таблица 3 Типовой регламент

№ п.п.	Перечень работ	Периодичность
	Внешний осмотр составных частей установки на наличие повреждений, коррозии, грязи, прочность крепления	еженедельно
	Контроль рабочего положения выключателей, световой индикации, наличия пломб	ежедневно
	Контроль основного и резервного питания, режим переключения	еженедельно
	Проверка работоспособности основных узлов установки, параметров ШС, У ЭН, и пр.	ежемесячно
	Профилактические работы, осмотр, проверки	ежемесячно
	Метрологическая проверка КИП	ежегодно
	Измерение сопротивления эл. цепей, защитного заземления	ежегодно
	Проверка работоспособности установки с пульта	ежемесячно



4. Нормативно-правовое обеспечение пожарной защиты на данном объекте

В Российской Федерации в условиях низкой технологической дисциплины, хронической нехватки финансовых и материальных ресурсов для поддержания основных фондов в рабочем состоянии возрастает вероятность массовых аварий, техногенных катастроф и других чрезвычайных ситуаций (ЧС). Тенденция в настоящее время такова, что совокупные масштабы прямых и косвенных потерь (людских, экономических, интеллектуальных и др.) от поражающих факторов ЧС природного и техногенного характера с каждым годом возрастают на 10-30% и приближаются к критической отметке. При таких темпах развития ЧС ни одно государство мира, включая Российскую Федерацию, будет не в состоянии самостоятельно их восполнить за счет собственных ресурсов без утраты темпов своего поступательного социально-экономического развития потому, что программы восстановления и реконструкции экономики и инфраструктуры потребуют значительно больше материальных и финансовых средств, чем любые другие программы, делая невозможным реализацию курса устойчивого развития и достижения важнейших национальных целей.

До недавнего времени первостепенное внимание в решении проблем защиты населения и территории от ЧС уделялось оперативному реагированию на их возникновение и первичному жизнеобеспечению населения, что обусловил создание Единой государственной системы предупреждения и действий в чрезвычайных ситуациях (РСЧС), представляющую собой целостную общую модель государственного реагирования на чрезвычайные ситуации.

Эффективность и качество противодействия чрезвычайным ситуациям техногенного и природного характера напрямую зависит от механизма управления данной системой на всех уровнях (от федерального до местного), механизма реализации властных полномочий и от состояния нормативной правовой базы ее функционирования.

Основу законодательства этой сфере составляют Конституция Российской Федерации, Федеральные Законы «О пожарной безопасности», «О защит населения и территорий от чрезвычайных ситуаций природного и техногенного характера», «Об аварийно-спасательных службах и статусе спасателей», «О безопасности опасных производственны объектов», «О гражданской обороне», «О санитарно-эпидемиологическом благополучии населения» и др. В них заложены основы государственной политики области пожарной безопасности, защиты населения и территорий от чрезвычайны ситуаций, промышленной безопасности отрегулированы вопросы снижения рис ков, обусловленных функционированием опасных производственных объектов. Исходя из опыта их реализации, можно сделать важный вывод о том, что правовые нормы, обеспечивающие деятельность взаимоотношения органов государственной власти Российской Федерации, органов местного самоуправления, предприятий и организаций (независимо от организационно - правовой формы и вида деятельности), общественных объединений и граждан в различных условиях (как в повседневных, так и в чрезвычайных при выполнении аварийно - спасательных и других неотложных работ, тушению пожаров, по ликвидации негативных последствий технологических аварий и стихийных бедствий) затрагивают практически все отрасли права: гражданского, административного, трудового, уголовного и др. При этом анализ нормативной правовой базы Российской Федерации вынуждает констатировать, что правовая система недостаточно еще подготовлена к решению проблем ЧС техногенного и природного характера.

В 2010 году большая часть нормотворческой деятельности наряду с другими важными вопросами была направлена на реализацию проводимой в стране реформы по разграничению полномочий между органами государственной власти и местного самоуправления, повышению ответственности федеральных органов исполнительной власти субъектов Российской Федерации в сфере обеспечения пожарной безопасности.

Комитетом Государственной Думы по безопасности проделана значительная работа по принятию ряда федеральных законов, направленных на устранение противоречий и пробелов в законодательстве, регулирующих правоотношения в указанной сфере.

октября 2006 г. Президентом Российской Федерации подписан Федеральный Закон № 172-ФЗ «О внесении изменений в отдельные законодательные акты Российской Федерации по вопросам пожарной безопасности».

Законом предусматривается: включение в полномочия федеральных органов государственной власти в области пожарной безопасности решение задач по осуществлению тушения пожаров в населенных пунктах; дополнение состава Федеральной противопожарной службы территориальными подразделениями, предназначенными для тушения и профилактики пожаров в населенных пунктах; установление единой системы организации управления силами и средствами при тушении пожаров на территории Российской Федерации; наделение руководителей организаций обязанностями по созданию и содержанию подразделений пожарной охраны на объектах, входящих в утверждаемый Правительством Российской Федерации перечень объектов, критически важных для национальной безопасности страны, других особо важных пожароопасных объектов, особо ценных объектов культурного наследия России (за исключением объектов, на которых создаются объектовые, специальные и воинские подразделения федеральной противопожарной службы). Кроме того, законопроект установил период реформирования объектовых подразделений Государственной противопожарной службы, созданных на основе договоров с организациями (за исключением организаций, в которых создаются объектовые, специальные и воинские подразделения федеральной противопожарной службы), и порядок финансирования их деятельности в течение этого периода за счет средств организаций. Процесс реформирования предусматривает поэтапное увольнение по истечении срока контракта о службе или достижении предельного возраста нахождения на службе при наличии выслуги лет, дающей право на пенсию лиц рядового и начальствующего состава упомянутых подразделений, а также создание на указанных объектах подразделений пожарной охраны, содержащихся за счет средств организаций - собственников этих объектов. Закон направлен на разграничение ответственности и полномочий в области пожарной безопасности в Российской Федерации между федеральными органами исполнительной власти, органами исполнительной власти субъектов Российской Федерации, организациями - собственниками охраняемых объектов.

декабря 2006 г. Президентом Российской Федерации подписан Федеральный Закон № 206-ФЗ «О внесении изменений в Федеральный закон «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера». Законом внесены изменения в ст. 1, 4. 6,11. 14, 20 и 21 Федерального Закона от 21 декабря 1994 г. № 68-ФЗ «О чрезвычайных ситуаций природного и техногенного характера», которые направлены на повышение защищенности населения от опасностей и угроз различного характера путем своевременного его оповещения и оперативного информирования о чрезвычайных ситуациях, что позволило уточнить:

основные задачи Единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций, организаций в части своевременного информирования населения о чрезвычайных ситуациях в местах массового пребывания людей, определения порядка установки и предоставления участков для установки специализированных технических средств оповещения и информирования населения;

порядок подготовки, методического руководства и контроля за подготовкой населения в области защиты от чрезвычайных ситуаций.

Необходимо отметить, что принятые нормативные правовые акты позволили существенно повысить эффективность защиты населения от ЧС различного характера, в особенности ее реагирующей компоненты, перевести ее управление с ведомственного на правительственный уровень. Выполнение задач в данной сфере перестало быть прерогативой одного федерального министерства. Внимание стало акцентироваться на том, что организация этой защиты и вся полнота ответственности за выполнение возложенных задач лежит на органах исполнительной власти всех уровней, руководителях предприятий и учреждений.

В июне 2006 г. Комитет инициировал постановление Государственной Думы «Об обращении Государственной Думы Федерального Собрания Российской Федерации к Председателю Правительства Российской Федерации М. Е. Фрадкову об ускорении создания общероссийской комплексной системы информирования и оповещения населения в местах массового пребывания людей». По информации Правительства Российской Федерации (№ 2804П-П4 от 28 июля 2006 г.), дополнительно планируется выделение в 2007 г. 1 254,9 млн. руб. на финансирование приоритетного проекта программы «Снижение рисков и смягчение последствий чрезвычайных ситуаций природного и техногенного характера в Российской Федерации до 2010 года» Национального центра управления в кризисных ситуациях.

В настоящее время приняты следующие законопроекты.

. № 245478-4 «О внесении изменений в Федеральный закон «О гражданской обороне» и статью 21 Федерального закона «Об обороне», в котором раскрываются понятия мероприятий гражданской обороны и требований в области гражданской обороны, уточняются основные задачи в области гражданской обороны в рамках ее участия в защите населения, материальных и культурных ценностей от опасностей, возникающих при ведении военных действий или вследствие этих действий, чрезвычайных ситуациях природного и техногенного характера. В законопроекте предлагается уточнить комплекс мер по усилению безопасности жизнедеятельности граждан в условиях угрозы и при возникновении крупномасштабных чрезвычайных ситуаций природного и техногенного характера.

. № 398250-4 «О внесении изменения в Федеральный закон «Об аварийно - спасательных службах и статусе спасателей». Законопроект подготовлен в рамках совершенствования федерального законодательства, затрагивающего сферу деятельности профессиональных аварийно - спасательных служб, профессиональных аварийно-спасательных формирований, созданных органами государственной власти Российской Федерации, органами государственной власти субъектов Российской Федерации, органами местного самоуправления и организациями при проведении работ по ликвидации чрезвычайных ситуаций на объектах и территориях на договорной основе.

. № 409804-4 «О внесении изменений в статьи 14, 15 и 50 Федерального закона «Об общих принципах организации местного самоуправления в Российской Федерации» и статью 19 Федерального закона «О пожарной безопасности». В законопроекте предлагается вопросы по обеспечению первичных мер пожарной безопасности в границах населенных пунктов возложить на органы местного самоуправления муниципального района. В настоящее время эта функция возложена на органы местного самоуправления поселений. Однако из-за отсутствия достаточных финансовых и материальных средств у муниципальных образований - поселений возникают трудности в осуществлении указанных полномочий. Закрепление обязанности по обеспечению первичных мер пожарной безопасности за муниципальными районами, обладающими большими по сравнению с сельскими поселениями финансовыми и материальными ресурсами, позволит существенно снизить риск возникновения пожаров и гибели людей. Кроме того, предлагается урегулировать вопрос обеспечения первичных мер пожарной безопасности за границами населенных пунктов, но в границах поселений. В настоящее время данный вопрос не отнесен ни к полномочиям Российской Федерации, ни к полномочиям субъектов Российской Федерации, ни к полномочиям муниципальных образований.

. Федеральный закон ФЗ №123 от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности», Принят Государственной Думой 4 июля 2008 года, одобрен Советом Федерации 11 июля 2008 года.

В заключение необходимо отметить, что совершенствование законодательства по предупреждению и ликвидации чрезвычайных ситуаций техногенного и природного характера, обеспечению пожарной безопасности в настоящее время осуществляется в рамках соответствующих решений Совета Безопасности Российской Федерации, Межведомственной комиссии и принятых этой Комиссией изменений и дополнений к Программе законодательного и нормативно-правового обеспечения функционирования единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций. Предлагаемые к разработке и введению в действие нормативные правовые акты федерального уровня позволят в основном устранить проблемы в действующем законодательстве, в том числе и по вопросам обеспечения пожарной безопасности.

5. Проверка соответствия путей эвакуации требованиям норм пожарной безопасности

При рассмотрении путей эвакуации необходимо руководствоваться требованиями Федерального закона №123 от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности», СП 1.13130.2009 «Системы противопожарной защиты эвакуационные пути и выходы», Правилами пожарной безопасности в Российской Федерации (ППБ 01-03).

Согласно ст.53 ФЗ №123 от 22.07.2008г., пути эвакуации людей при пожаре:

. Каждое здание, сооружение или строение должно иметь объемно-планировочное решение и конструктивное исполнение эвакуационных путей, обеспечивающие безопасную эвакуацию людей при пожаре. При невозможности безопасной эвакуации людей должна быть обеспечена их защита посредством применения систем коллективной защиты.

. Для обеспечения безопасной эвакуации людей должны быть:

) установлены необходимое количество, размеры и соответствующее конструктивное исполнение эвакуационных путей и эвакуационных выходов;

) обеспечено беспрепятственное движение людей по эвакуационным путям и через эвакуационные выходы;

) организованы оповещение и управление движением людей по эвакуационным путям (в том числе с использованием световых указателей, звукового и речевого оповещения).

. Безопасная эвакуация людей из зданий, сооружений и строений при пожаре считается обеспеченной, если интервал времени от момента обнаружения пожара до завершения процесса эвакуации людей в безопасную зону не превышает необходимого времени эвакуации людей при пожаре.

. Методы определения необходимого и расчетного времени, а также условий беспрепятственной и своевременной эвакуации людей определяются нормативными документами по пожарной безопасности.

Общие положения СП 1.13130.2009:

Требования настоящего СП направлены на:

своевременную и беспрепятственную эвакуацию людей;

спасение людей, которые могут подвергнуться воздействию опасных факторов пожара;

защиту людей на путях эвакуации от воздействия опасных факторов пожара.

Спасение представляет собой вынужденное перемещение людей наружу при воздействии на них опасных факторов пожара или при возникновении непосредственной угрозы этого воздействия. Спасение осуществляется самостоятельно, с помощью пожарных подразделений или специально обученного персонала, в том числе с использованием спасательных средств, через эвакуационные и аварийные выходы.

Защита людей на путях эвакуации обеспечивается комплексом объемно-планировочных, эргономических, конструктивных, инженерно-технических и организационных мероприятий.

Эвакуационные пути в пределах помещения должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и противодымной защиты.

За пределами помещений защиту путей эвакуации следует предусматривать из условия обеспечения безопасной эвакуации людей с учетом функциональной пожарной опасности помещений, выходящих на эвакуационный путь, численности эвакуируемых, степени огнестойкости и класса конструктивной пожарной опасности здания, количества эвакуационных выходов с этажа и из здания в целом.

Пожарная опасность строительных материалов поверхностных слоев конструкций (отделок и облицовок) в помещениях и на путях эвакуации за пределами помещений должна ограничиваться в зависимости от функциональной пожарной опасности помещения и здания с учетом других мероприятий по защите путей эвакуации.

Мероприятия и средства, предназначенные для спасения людей, а также выходы, не соответствующие требованиям, предъявляемым к эвакуационным выходам, при организации и проектировании процесса эвакуации из всех помещений и зданий не учитываются.

Высота эвакуационных выходов в свету должна быть не менее 1,9 м, ширина не менее 0,8 м.

Двери эвакуационных выходов и другие двери на путях эвакуации должны открываться по направлению выхода из здания.

Высота горизонтальных участков путей эвакуации в свету должна быть не менее 2 м, ширина горизонтальных участков путей эвакуации и пандусов должна быть не менее:

,7 м - для проходов к одиночным рабочим местам;

,0 м - во всех остальных случаях.

В соответствии с требованиями п. 16 ППБ 01-03 16. В зданиях и сооружениях (кроме жилых домов) при единовременном нахождении на этаже более 10 человек должны быть разработаны и на видных местах вывешены планы (схемы) эвакуации людей в случае пожара, а также предусмотрена система (установка) оповещения людей о пожаре. На объектах с массовым пребыванием людей (50 и более человек) в дополнение к схематическому плану эвакуации людей при пожаре должна быть разработана инструкция, определяющая действия персонала по обеспечению безопасной и быстрой эвакуации людей, по которой не реже одного раза в полугодие должны проводиться практические тренировки всех задействованных для эвакуации работников.

Важнейшим средством защиты человека от опасных факторов пожара являются планировочные решения зданий. Пути эвакуации должны быть освещены через проемы в наружных ограждающих конструкциях. Остекление в этих проемах должно быть выполнено из легкосбрасываемых материалов. На лестницах, не имеющих естественного освещения, должен быть обеспечен подпор воздуха в лестничную клетку. В случае длинных коридоров без естественного освещения необходимо организовывать дымоудаление с путей эвакуации. Системы дымоудаления и подпора воздуха должны запускаться системой пожарной сигнализации.

Эвакуация людей, в случае пожара, на первом этапе, осуществляется обслуживающим персоналом в соответствии с планами эвакуации. Состояние путей эвакуации удовлетворяет условиям для организованной и быстрой эвакуации людей из здания.

6. Расчёт сил и средств при тушении пожара и проведении аварийно-спасательных работ



6.1 Вариант тушения пожара в помещении охраны и персонала

Из-за неосторожного обращения с огнем произошло возгорание в помещении охраны и персонала.

Расчет сил и средств.

Пожар возник в помещении размером 6х9 метра. лин. =1 м/мин тр. = 0,06 л/(м2×с)

Определяем возможную обстановку на пожаре к моменту введения сил и средств первым прибывшим подразделением.

Определяем время свободного развития пожара:

t _св. = t _д.с.+ t _с.б. + t _сл.+ t _б.р., (1)

где t _св. - время свободного развития пожара;

t _д.с.-.- время до сообщения - 5 мин; (так как выставочный комплекс пожарными извещателями, принимаем время до сообщения 5 минут).;

t _с.б. - время сбора и выезда - 1 мин;

t _сл.- время следования - 3 мин; (t _сл.= S × 60/V = 2 × 60/40 = 3 мин);

t _б.р. - время боевого развертывания - 3 мин.

t _св. = 5+1+3+3 = 12 мин.

Пожар распространяется по угловой форме пожара.

Определение пути пройденного огнем (L):

Так как Тсв. >10 мин., то:

L=0,5 × Vл × Т1 + Vл × Т2, (2)

где Т1 = 10мин.;

Т2 = Тсв. - Т1 = 12мин. - 10 мин. = 2мин.;

Vл=1м /мин.;

L = 0,5 × 1м / мин. × 10мин. + 1м/мин. × 2мин. = 7 м.

L = 7 метров.

Определение площади пожара (Sп):

Учитывая, что размеры зрительного зала 6*9 метров, а расчетный путь, пройденный огнём, составил 7м, то на момент введения первого ствола пожар примет прямоугольную форму:

Sп = L × В. (3)

Sп = 7 × 6 = 42 кв.м.

Определение площади тушения (Sтуш):

Площадь тушения равно площади пожара

Sтуш =42 кв.м.

Определяем требуемый расход воды на тушение:

Q_{тр.туш..}= S_туш. × J_тр., (4)

J_тр. = 0,06 л / (м²×с).

Q_тр.туш. = 42 × 0,06 = 2.5 л / с.

Определение требуемого расхода воды на защиту (Qтр.защ.): из сложившейся обстановке на месте пожара для защиты помещений необходимо 1 ствол Б на защиту смежного помещения 1 этажа, 1 ствол Б на защиту смежного помещения 1 этажа, 1 ствол Б на защиту перекрытия.

Qтр.защ. = 3*3.5= 10.5 л / с

Определяем общий требуемый расход воды на тушение и защиту:

Q_тр.общ. = Q_тр.туш. + Q_тр.защ.; (5)

Q_тр.общ = 2,5 + 10,5 = 13 л/с.

Определяем требуемое количество стволов:

на тушение:

N_ст.туш. = Q_тр.туш. / q_ст.туш. (6)

N_ст.туш. = 2,5 / 3,5 = 1 ст. «Б»;

на защиту:

N_ст.защ. = Q_тр.защ. / q_ст.защ. (7)

N_ст.защ. = 10,5 / 3,5 = 3 ст. «Б»;

Определяем общий фактический расход воды на тушение и защиту:

Q_ф.общ. = Q_ф.туш. + Q_ф.защ. (8)

Q_ф.общ. = 3,5 + 10.5 = 14 л/с.

Проверяем обеспеченность объекта водой.

Водоотдача кольцевого противопожарного водопровода ø 200 при напоре воды в водопроводной сети 40 м составляет 128 л/с, следовательно, объект обеспечен водой для тушения возможного пожара, так как:

Q_{водопр.} = (d^”)² × V_дв., (9)

где Q_{водопр.} - водоотдача кольцевой сети, (л/с);

d^” - ø водопровода в дюймах (1 дюйм = 25,4 мм);

V_дв - скорость движения воды, (м/с); при давлении в сети до 4 ат скорость составляет 1,5 м/с, при давлении в сети более 4 ат - 2 м/с;

Q_{водопр.} = (8)² × 2 = 128 л/с;

Q_{водопр.} > Q_ф;

л/с > 14 л/с.

Определяем требуемое количество пожарных автоцистерн:

N_авт. = Q_ф / Q_н × 0,8; (10)

N_авт. = 14 / 32 = 0,8 ≈ 1 АЦ.

Определение требуемого количества личного состава (Nл/с):

N_л/с = N_{гдзс туш.}× 3 + N_{гдзс защ.}× 3 + N_{гдзс рез.} × 3 + N_авт.+ N_пб+ N_св., (11)

где N_{гдзс туш.} - количество звеньев ГДЗС на тушение - 2;

N_{гдзс защ.} - количество звеньев ГДЗС на защиту - 2;(4)

N_{гдзс рез.} - количество резервных звеньев ГДЗС - 1,

N_авт. - количество человек по контролю насосно-рукавных систем - 2;

N_пб - количество человек на постах безопасности - 4;(6)

N_св - количество связных - 3;

N_л/с = 1×3 + 3×3 + 2 *3+ 4 + 2+1+2 =27 чел

Определяем требуемое количество пожарных подразделений (отделений) основного назначения:

N_отд = N_л/с / 4. (\5) (13)

N_отд = 27 / 5 = 6 отделений;

Определяем ранг пожара (номер вызова).

«Расписанием выезда…» привлечение 6-ти и более отделений на основных пожарных автомобилях предусмотрено по вызову № 2.

Таким образом, сил и средств, привлекаемых для тушения данного пожара достаточно по вызову № 2. В случае необходимости РТП может объявить сбор личного состава свободного от несения службы.

Для выполнения специальных работ на пожаре привлекаются АЛ, службы жизнеобеспечения города и объекта.

В качестве документов предварительного планирования по тушению пожаров разрабатываются различные рекомендации.

Рекомендации руководителю тушения пожара (РТП).

1.   Организовать разведку и оценить обстановку на пожаре.

2.       Подтвердить номер вызова и объявить сбор личного состава части к месту пожара.

.        Организовать штаб пожаротушения и определить его место.

.        Через начальника штаба пожаротушения включить в состав штаба специалистов объекта.

.        Поставить задачу начальника штаба пожаротушения и на расстановку сил и средств в соответствии с принятым решением.

.        Назначить ответственного за технику безопасности.

.        Организовать одновременно проведение разведки в помещениях ДК, на этажах здания.

.        Организовать эвакуацию, используя лестничные клетки, пожарные лестницы, эвакуационные выходы.

.        Принять меры к предотвращению паники, пользуясь консультацией персонала.

.        Обеспечить защиту путей эвакуации, выпуск и удаление дыма.

.        Обеспечит защиту от проливаемой воды.

.        Тщательно проверить, не осталось ли посетителей или обслуживающего персонала во всем здании и после этого приступить к тушению пожара.

.        Принять меры к отключению силовой и осветительной сети.

.        Принять меры для открытия дымовых люков над сценической частью для выпуска дыма и изменения направления тяги воздуха при пожаре.

.        Создать резерв сил и средств, в том числе не менее 2-х звеньев ГДЗС

.        Организовать шесть боевых участка:

- УТП-1 эвакуация людей; тушение пожара

УТП-2 эвакуация людей и защита со стороны смежных помещений

УТП-3 эвакуация людей и защита перекрытия

Рекомендации начальнику боевого участка (УТП).

1. Провести разведку пожара на УТП, сообщить о ее результатах РТП;

. Обеспечить спасание людей и имущества на УТП и выполнение иных решений РТП, в том числе по ограничению прав должностных лиц и граждан на территории УТП;

. Провести расстановку сил и средств на УТП;

. Обеспечить подачу огнетушащих веществ на боевых позициях;

. Организовать связь на УТП;

. Запрашивать, при необходимости, дополнительные силы и средства для решения поставленных задач;

. Организовать на УТП работу звеньев газодымозащитной службы (ГДЗС);

. Обеспечить выполнение правил охраны труда, довести до участников тушения пожара информацию о возникновении угрозы для их жизни и здоровья;

. Докладывать РТП информацию о выполнении поставленных задач, причине пожара и лицах, причастных к его возникновению, принимать меры к сохранению обнаруженных на УТП возможных вещественных доказательств, имеющих отношение к пожару.

Рекомендации начальнику оперативного штаба.

1.   Организует оперативный штаб.

2.       Уточнить наличие людей. Уточнить их местонахождение.

.        Собрать данные о количестве людей, находящихся в зоне пожара, задымления и количестве эвакуированных.

.        После полной эвакуации приступить к тушению пожара.

.        Получить от руководителя тушения пожара задачи на расстановку сил и средств

.        Определить задачи по работе на боевых участках прибывающему начсоставу частей.

.        Поставить задачу внештатному штабу пожаротушения исходя из решений, принятых РТП и выдать вкладыши с рекомендациями.

.        Организовать связь управления с РТП, начальником тыла, начальниками УТП и связь информации с пунктом связи части (ПСЧ).

.        Докладывать РТП результаты и получаемые сведения, сообщения об установке и ходе тушения пожара.

.        Создать из прибывающих подразделений резерв звеньев ГДЗС и пожарной техники.

.        Вести оперативную документацию штаба, используя для этих целей начальника тыла и связных.

.        Обеспечить сохранность эвакуируемых материальных ценностей.

.        При необходимости назначить себе заместителя.

Рекомендации начальнику тыла.

1.   Организовать встречу и расстановку пожарных автомобилей согласно схеме или указаний РТП.

2.       Обеспечить бесперебойную подачу огнетушащих средств к месту пожара.

.        При падении давления в пожарном водопроводе через радиотелефониста ПЧ-1 или по тел. 01 звонить дежурному МУП «Горводоканала» для повышения давления в сети.

.        Организовать защиту рукавных линий и обеспечить технику горючесмазочными материалами (ГСМ)

.        В случае необходимости организовать подвоз рукавов из ПЧ-1.

.        Организовать учет работы техники, рукавов, составить схему расстановки техники на водоисточники и прокладку магистральных линий к месту пожара.

.        Постоянно поддерживать связь с начальником штаба и докладывать о работе тыла.

.        Организовать места расположения пунктов обогрева и приема пищи для личного состава.

.        Организовать доставку к месту пожара баллонов со сжатым воздухом.

.        Предусмотреть способы защиты пожарной техники от воздействия опасных факторов пожара и др.

Рекомендации ответственному за охрану труда.

. Следить за поведением строительных конструкций при пожаре.

. Контролировать радиосвязь с работающими звеньями ГДЗС.

. Следить за соблюдением правил охраны труда участниками тушения пожара.

. Учесть возможность обрушения перекрытий, при необходимости организовать выход участников тушения пожара в безопасное место.

Рекомендации начальнику контрольно - пропускного пункта (КПП).

1.   Организовать порядок зарядки электродвигателей АИР.

2.       Организовать связь со звеньями ГДЗС.

.        Определить порядок комплектации звеньев ГДЗС для тушения пожара и создания резерва звеньев.

.        Организовать смену и отдых газодымозащитников.

.        Определить порядок организации проверки средств индивидуальной защиты органов дыхания (СИЗОД).

Требования охраны труда и техники безопасности.

РТП, должностные лица и личный состав подразделений ГПС, принимающий участие в тушении пожара, должны знать виды и типы веществ и материалов, при тушении которых опасно применять воду или другие огнетушащие вещества. При спасании людей и имущества на пожаре оперативные должностные лица обязаны определить порядок и способы спасания людей в зависимости от обстановки и состояния людей, которым необходимо оказать помощь, предпринять меры по защите спасаемых от опасных факторов пожара.

Работы по спасанию проводятся быстро, но с соблюдением предосторожностей, чтобы не были причинены повреждения и травмы спасаемым людям. Во всех случаях, когда проводятся спасательные работы, должностные лица одновременно с развертыванием сил и средств организуют вызов скорой медицинской помощи, даже если в данный момент в ней нет необходимости. До прибытия на пожар медицинского персонала первую доврачебную помощь пострадавшим, в установленном порядке, оказывает личный состав подразделений ГПС.

Личный состав подразделений ГПС на пожаре обязан постоянно следить за состоянием электрических проводов на позициях ствольщиков, при разборке конструкций здания, установке ручных пожарных лестниц и прокладке рукавных линий и своевременно докладывать о них РТП и другим должностным лицам, а также немедленно предупреждать участников тушения пожара, работающих в опасной зоне.

Пока не будет установлено, что обнаруженные провода обесточены, следует считать их под напряжением и принимать соответствующие меры безопасности. При наличии в организации скрытой или транзитной электропроводки работы необходимо проводить только после обесточивания всего оборудования организации.

Электрические сети и установки под напряжением выше 0,38кВ отключают представители энергослужбы (энергонадзора) с выдачей письменного разрешения (допуска), пожарные автомобили и стволы должны быть заземлены при подаче пены или воды на тушение.

Отключение электропроводов путем резки допускается при фазном напряжении сети не выше 220В и только тогда, когда иными способами нельзя обесточить сеть. Работа личного состава подразделений ГПС по отключению проводов, находящихся под напряжением, должна выполняться в присутствии представителя администрации организации, а при его отсутствии - под наблюдением оперативного должностного лица с использованием комплекта электрозащитных средств.

При отключении проводов, находящихся под напряжением, необходимо:

определить участок сети, где резка электрических проводов наиболее безопасна и обеспечивает обесточивание на требуемой площади (здание, секция, этаж и т.п.);

обрезать питающие наружные провода только у изоляторов со стороны потребления электроэнергии с расчетом, чтобы падающие (обвисающие) провода не оставались под напряжением. Резку проводов производить начиная с нижнего ряда.

Запрещается обрезать одновременно многожильные провода и кабели, а также одножильные провода и кабели, проложенные группами в изоляционных трубах (оболочках) и металлических рукавах.

В целях обеспечения безопасности при проведении разведки командир звена ГДЗС обязан:

проверить наличие и исправность требуемого минимума экипировки звена ГДЗС, необходимой для выполнения поставленной боевой задачи;

указать личному составу места расположения контрольно-пропускного пункта и поста безопасности;

провести боевую проверку СИЗОД и проконтролировать ее проведение личным составом звена и правильность включения в СИЗОД;

проверить перед входом в непригодную для дыхания среду давление кислорода (воздуха) в баллонах СИЗОД подчиненных и сообщить постовому на посту безопасности наименьшее значение давления кислорода (воздуха);

проконтролировать полноту и правильность проведенных соответствующих записей постовым на посту безопасности;

сообщить личному составу звена ГДЗС при подходе к месту пожара контрольное давление кислорода (воздуха), при котором необходимо возвращаться к посту безопасности;

чередовать напряженную работу газодымозащитников с периодами отдыха, правильно дозировать нагрузку, добиваясь ровного глубокого дыхания;

следить за самочувствием личного состава звена ГДЗС, правильным использованием снаряжения, ПТВ, вести контроль за расходованием кислорода (воздуха) по показаниям манометра;

вывести звено на свежий воздух в полном составе;

определить при выходе из непригодной для дыхания среды место выключения из СИЗОД и дать команду на выключение.

При нахождении звена ГДЗС в задымленной зоне необходимо соблюдать следующие требования:

продвигаться, как правило, вдоль капитальных стен или стен с окнами;

по ходу движения следить за поведением несущих конструкций, возможностью быстрого распространения огня, угрозой взрыва или обрушения;

докладывать о неисправностях или иных неблагоприятных для звена ГДЗС обстоятельствах на пост безопасности и принимать решения по обеспечению безопасности личного состава звена;

входить в помещение, где имеются установки высокого напряжения, аппараты (сосуды) под высоким давлением, взрывчатые, отравляющие, радиоактивные, бактериологические вещества только по согласованию с администрацией объекта и с соблюдением рекомендованных ею правил безопасности.

При работе в СИЗОД и при загазованности большой площади посты безопасности и контрольно-пропускные пункты создаются на весь период тушения пожара. В этих случаях на них возлагается проведение инструктажа по мерам безопасности с лицами, направляющимися на тушение пожара, с учетом поставленных задач.

При организации разведки пожара руководителю тушения пожара и другим оперативным должностным лицам на пожаре следует максимально привлекать службы жизнеобеспечения организации для определения характера агрессивных химически опасных веществ, радиоактивных веществ, уровня их концентрации и границы зон загрязнения, а также необходимых мер безопасности.

Запрещается входить с открытым огнем в помещения, где хранятся и обращаются легковоспламеняющиеся жидкости, горючие жидкости, емкости и сосуды с горючими газами, а также где возможно выделение горючих пылей и волокон. Ручные пожарные лестницы должны устанавливаться так, чтобы они не могли быть отрезаны огнем или не оказались в зоне горения при развитии пожара. При перестановке ручных пожарных лестниц необходимо предупреждать об этом поднявшихся по ним для работы на высотах, указать новое место их установки или другие пути спуска.

Запрещается устанавливать пожарные автомобили поперек проезжей части дороги. Остановка на проезжей части улицы, дороги, при создании помех для движения транспортных средств допускается только по приказу оперативных должностных лиц или начальника караула. При этом на пожарном автомобиле должна быть включена аварийная световая сигнализация. Для безопасности в ночное время стоящий пожарный автомобиль освещается бортовыми, габаритными или стояночными огнями.

Таблица 4 - План действий персонала при возникновении пожара

П/п	Наименование действий	Порядок и последовательность действий	Ответственный исполнитель
1	Сообщение о пожаре	При обнаружении пожара или его признаков немедленно сообщить по телефону 01 в пожарную охрану, сообщить адрес, место возникновения пожара и свою фамилию. Оповестить весь персонал и посетителей, поставить в известность руководство.	Первый заметивший или обнаруживший пожар
2	Эвакуация людей, порядок эвакуации при различных вариантах	Все люди должны выводиться наружу через коридоры и выходы, согласно плану эвакуации, немедленно при обнаружении пожара. В первую очередь эвакуируются те, кому непосредственно угрожает опасность.	Ответственные за обеспечение пожарной безопасности Администратор Сотрудники Охраны
3	Эвакуация материальных ценностей	Материальные ценности эвакуируются согласно составленным по помещениям спискам в соответствии с обстановкой пожара. Эвакуация имущества в первую очередь организуется из помещений, где произошел пожар и выносится наиболее ценное имущество. Организовать охрану.	Ответственные за обеспечение пожарной безопасности Администратор Сотрудники охраны
4	Пункты размещения эвакуированных	В дневное время эвакуированные размещаются на прилегающей территории	Администратор
5	Отключение электроэнергии	Отключение электроэнергии производится в том случае, если производится тушение пожара водой, а также по окончанию эвакуационных работ для обеспечения дальнейшей работы пожарной охраны по тушению пожара.	Администратор Гл.энергетик, электрик.
6	Тушение пожара до прибытия пожарных подразделений	Тушение пожара организуется и проводится немедленно с момента его обнаружения. Для тушения используются все имеющиеся в средства пожаротушения, в первую очередь огнетушители	Администратор Сотрудники охраны
7	Организация встречи пожарного подразделения	-по прибытии пожарного подразделения: проинформировать руководителя тушения пожара о ходе эвакуации людей, об очаге пожара, мерах, принятых мерах для его ликвидации пожара.	Администратор Сотрудники охраны

Таблица 5 - Организация взаимодействия подразделений пожарной охраны со службами жизнеобеспечения организации города

№ п/п	Содержание задач	Ответственная служба	Привлекаемые должностные лица различных служб
1	Обеспечение охраны общественного порядка на месте пожара, материальных ценностей, регулирования дорожного движения. Оказание помощи сотрудникам ГПС в эвакуации пострадавших, материальных ценностей, выявлении и задержании подозреваемых.	Подразделения УВД  Инструкция о взаимодействии	Старший оперативный группы УВД, СОГ
2	Принятие мер по отключению электроэнергии, по распоряжению РТП, в целях безопасной работы личного состава подразделений ГПС.	ЗАО «РЭС»  Соглашение о взаимодействии	Старший оперативно-выездной бригады
3	Обеспечение работ по повышению давления на участках городского водопровода, где предусмотрена установка пожарных автоцистерн на пожарные гидранты.	Цех водосети   Инструкция о взаимодействии	Старший аварийной бригады
4	Оказание медицинской помощи пострадавшим на пожаре, их госпитализация	Станция скорой помощи	Старший бригады скорой помощи

6.2 Вариант тушения пожара в помещении склада

Расчет сил и средств.

Пожар возник в помещении размером 7,5х9 метра. лин. =1 м/мин тр. = 0,06 л/(м2×с)

Определяем возможную обстановку на пожаре к моменту введения сил и средств первым прибывшим подразделением.

Определяем время свободного развития пожара:

t _св. = t _д.с.+ t _с.б. + t _сл.+ t _б.р., (1)

где t _св. - время свободного развития пожара;

t _д.с.-.- время до сообщения - 5 мин; (так как Центр дополнительного образования оборудован пожарными извещателями, принимаем время до сообщения 5 минут).;

t _с.б. - время сбора и выезда - 1 мин;

t _сл.- время следования - 3 мин; (t _сл.= S × 60/V = 2 × 60/40 = 3 мин);

t _б.р. - время боевого развертывания - 3 мин.

t _св. = 5+1+3+3 = 12 мин.

Пожар распространяется по угловой форме пожара.

Определение пути пройденного огнем (L):

Так как Тсв. >10 мин., то:

L=0,5 × Vл × Т1 + Vл × Т2, (2)

где Т1 = 10мин.;

Т2 = Тсв. - Т1 = 12мин. - 10 мин. = 2мин.;

Vл=1м /мин.;

L = 0,5 × 1м / мин. × 10мин. + 1м/мин. × 2мин. = 7 м.

L = 7 метров.

Определение площади пожара (Sп):

Учитывая, что размеры помещения 7,5*9 метров, а расчетный путь, пройденный огнём, составил 7м, то на момент введения первого ствола пожар примет прямоугольную форму:

Sп = L × В. (3)

Sп = 7,5 × 6 = 45 кв.м.

Определение площади тушения (Sтуш):

Площадь тушения равно площади пожара

Sтуш =45 кв.м.

Определяем требуемый расход воды на тушение:

Q_{тр.туш..}= S_туш. × J_тр., (5)

J_тр. = 0,06 л / (м²×с).

Q_тр.туш. = 45 × 0,06 = 2,7 л / с.

Определение требуемого расхода воды на защиту (Qтр.защ.): из сложившейся обстановке на месте пожара для защиты помещений необходимо 1 ствол Б на защиту смежного помещения 1 этажа, 1 ствол Б на защиту смежного помещения 1 этажа, 1 ствол Б на защиту перекрытия.

Qтр.защ. = 3*3.5= 10.5 л / с

Определяем общий требуемый расход воды на тушение и защиту:

Q_тр.общ. = Q_тр.туш. + Q_тр.защ.; (6)

Q_тр.общ = 2,7+ 10,5 = 13,2 л/с.

Определяем требуемое количество стволов:

на тушение:

N_ст.туш. = Q_тр.туш. / q_ст.туш. (7)

N_ст.туш. = 2,7/ 3,5 = 1 ст. «Б»;

на защиту:

N_ст.защ. = Q_тр.защ. / q_ст.защ. (8)

N_ст.защ. = 10,5 / 3,5 = 3 ст. «Б»;

Определяем общий фактический расход воды на тушение и защиту:

Q_ф.общ. = Q_ф.туш. + Q_ф.защ. (9)

Q_ф.общ. = 3,5 + 10.5 = 14 л/с.

Проверяем обеспеченность объекта водой.

Водоотдача кольцевого противопожарного водопровода ø 200 при напоре воды в водопроводной сети 40 м составляет 128 л/с, следовательно, объект обеспечен водой для тушения возможного пожара, так как:

Q_{водопр.} = (d^”)² × V_дв., (10)

где Q_{водопр.} - водоотдача кольцевой сети, (л/с);

d^” - ø водопровода в дюймах (1 дюйм = 25,4 мм);

V_дв - скорость движения воды, (м/с); при давлении в сети до 4 ат скорость составляет 1,5 м/с, при давлении в сети более 4 ат - 2 м/с;

Q_{водопр.} = (8)² × 2 = 128 л/с;

Q_{водопр.} > Q_ф;

л/с > 14 л/с.

Определяем требуемое количество пожарных автоцистерн:

N_авт. = Q_ф / Q_н × 0,8; (11)

N_авт. = 14 / 32 = 0,8 ≈ 1 АЦ.

Определение требуемого количества личного состава (Nл/с):

N_л/с = N_{гдзс туш.}× 3 + N_{гдзс защ.}× 3 + N_{гдзс рез.} × 3 + N_авт.+ N_пб+ N_св., (12)

где N_{гдзс туш.} - количество звеньев ГДЗС на тушение - 2;

N_{гдзс защ.} - количество звеньев ГДЗС на защиту - 2;(4)

N_{гдзс рез.} - количество резервных звеньев ГДЗС - 1,

N_авт. - количество человек по контролю насосно-рукавных систем - 2;

N_пб - количество человек на постах безопасности - 4;(6)

N_св - количество связных - 3;

N_л/с = 1×3 + 3×3 + 2 *3+ 4 + 2+1+2 =27чел

Определяем требуемое количество пожарных подразделений (отделений) основного назначения:

N_отд = N_л/с / 4. (\5) (13)

N_отд = 27 / 5 = 6 отделений

Определяем ранг пожара (номер вызова).

«Расписанием выезда…» привлечение 6-ти и более отделений на основных пожарных автомобилях предусмотрено по вызову № 2.

Таким образом, сил и средств, привлекаемых для тушения данного пожара достаточно по вызову № 2. В случае необходимости РТП может объявить сбор личного состава свободного от несения службы.

Для выполнения специальных работ на пожаре привлекаются АЛ, службы жизнеобеспечения города и объекта.

В качестве документов предварительного планирования по тушению пожаров разрабатываются различные рекомендации.

Рекомендации руководителю тушения пожара (РТП).

1.   Организовать разведку и оценить обстановку на пожаре.

2.       Подтвердить номер вызова и объявить сбор личного состава части к месту пожара.

.        Организовать штаб пожаротушения и определить его место.

.        Через начальника штаба пожаротушения включить в состав штаба специалистов объекта.

.        Поставить задачу начальника штаба пожаротушения и на расстановку сил и средств в соответствии с принятым решением.

.        Назначить ответственного за технику безопасности.

.        Организовать одновременно проведение разведки в помещениях ДК, на этажах здания.

.        Организовать эвакуацию, используя лестничные клетки, пожарные лестницы, эвакуационные выходы.

.        Принять меры к предотвращению паники, пользуясь консультацией персонала.

.        Обеспечить защиту путей эвакуации, выпуск и удаление дыма.

.        Обеспечит защиту от проливаемой воды.

.        Тщательно проверить, не осталось ли посетителей или обслуживающего персонала во всем здании и после этого приступить к тушению пожара.

.        Принять меры к отключению силовой и осветительной сети.

.        Принять меры для открытия дымовых люков над сценической частью для выпуска дыма и изменения направления тяги воздуха при пожаре.

.        Создать резерв сил и средств, в том числе не менее 2-х звеньев ГДЗС

.        Организовать шесть боевых участка:

- УТП-1 эвакуация людей; тушение пожара

УТП-2 эвакуация людей и защита со стороны смежных помещений

УТП-3 эвакуация людей и защита перекрытия

Рекомендации начальнику боевого участка (УТП).

1. Провести разведку пожара на УТП, сообщить о ее результатах РТП;

. Обеспечить спасание людей и имущества на УТП и выполнение иных решений РТП, в том числе по ограничению прав должностных лиц и граждан на территории УТП;

. Провести расстановку сил и средств на УТП;

. Обеспечить подачу огнетушащих веществ на боевых позициях;

. Организовать связь на УТП;

. Запрашивать, при необходимости, дополнительные силы и средства для решения поставленных задач;

. Организовать на УТП работу звеньев газодымозащитной службы (ГДЗС);

. Обеспечить выполнение правил охраны труда, довести до участников тушения пожара информацию о возникновении угрозы для их жизни и здоровья;

. Докладывать РТП информацию о выполнении поставленных задач, причине пожара и лицах, причастных к его возникновению, принимать меры к сохранению обнаруженных на УТП возможных вещественных доказательств, имеющих отношение к пожару.

Рекомендации начальнику оперативного штаба.

1.   Организует оперативный штаб.

2.       Уточнить наличие людей. Уточнить их местонахождение.

.        Собрать данные о количестве людей, находящихся в зоне пожара, задымления и количестве эвакуированных.

.        После полной эвакуации приступить к тушению пожара.

.        Получить от руководителя тушения пожара задачи на расстановку сил и средств

.        Определить задачи по работе на боевых участках прибывающему начсоставу частей.

.        Поставить задачу внештатному штабу пожаротушения исходя из решений, принятых РТП и выдать вкладыши с рекомендациями.

.        Организовать расстановку сил и средств в соответствии с решением принятым РТП.

.        Организовать связь управления с РТП, начальником тыла, начальниками УТП и связь информации с пунктом связи части (ПСЧ).

.        Докладывать РТП результаты и получаемые сведения, сообщения об установке и ходе тушения пожара.

.        Создать из прибывающих подразделений резерв звеньев ГДЗС и пожарной техники.

.        Вести оперативную документацию штаба, используя для этих целей начальника тыла и связных.

.        Обеспечить сохранность эвакуируемых материальных ценностей.

.        При необходимости назначить себе заместителя.

.        Рекомендации начальнику тыла.

.        Организовать встречу и расстановку пожарных автомобилей согласно схеме или указаний РТП.

.        Обеспечить бесперебойную подачу огнетушащих средств к месту пожара.

.        При падении давления в пожарном водопроводе через радиотелефониста ПЧ-1 или по тел. 01 звонить дежурному МУП «Горводоканала» для повышения давления в сети.

.        Организовать защиту рукавных линий и обеспечить технику горючесмазочными материалами (ГСМ)

.        В случае необходимости организовать подвоз рукавов из ПЧ-1.

.        Организовать учет работы техники, рукавов, составить схему расстановки техники на водоисточники и прокладку магистральных линий к месту пожара.

.        Постоянно поддерживать связь с начальником штаба и докладывать о работе тыла.

.        Организовать места расположения пунктов обогрева и приема пищи для личного состава.

.        Организовать доставку к месту пожара баллонов со сжатым воздухом.

.        Предусмотреть способы защиты пожарной техники от воздействия опасных факторов пожара и др.

Рекомендации ответственному за охрану труда.

. Следить за поведением строительных конструкций при пожаре.

. Контролировать радиосвязь с работающими звеньями ГДЗС.

. Следить за соблюдением правил охраны труда участниками тушения пожара.

. Учесть возможность обрушения перекрытий, при необходимости организовать выход участников тушения пожара в безопасное место.

Рекомендации начальнику контрольно - пропускного пункта (КПП).

1.   Организовать порядок зарядки электродвигателей АИР.

2.       Организовать связь со звеньями ГДЗС.

.        Определить порядок комплектации звеньев ГДЗС для тушения пожара и создания резерва звеньев.

.        Организовать смену и отдых газодымозащитников.

.        Определить порядок организации проверки средств индивидуальной защиты органов дыхания (СИЗОД).

Требования охраны труда и техники безопасности

РТП, должностные лица и личный состав подразделений ГПС, принимающий участие в тушении пожара, должны знать виды и типы веществ и материалов, при тушении которых опасно применять воду или другие огнетушащие вещества. При спасании людей и имущества на пожаре оперативные должностные лица обязаны определить порядок и способы спасания людей в зависимости от обстановки и состояния людей, которым необходимо оказать помощь, предпринять меры по защите спасаемых от опасных факторов пожара.

Работы по спасанию проводятся быстро, но с соблюдением предосторожностей, чтобы не были причинены повреждения и травмы спасаемым людям. Во всех случаях, когда проводятся спасательные работы, должностные лица одновременно с развертыванием сил и средств организуют вызов скорой медицинской помощи, даже если в данный момент в ней нет необходимости. До прибытия на пожар медицинского персонала первую доврачебную помощь пострадавшим, в установленном порядке, оказывает личный состав подразделений ГПС.

Личный состав подразделений ГПС на пожаре обязан постоянно следить за состоянием электрических проводов на позициях ствольщиков, при разборке конструкций здания, установке ручных пожарных лестниц и прокладке рукавных линий и своевременно докладывать о них РТП и другим должностным лицам, а также немедленно предупреждать участников тушения пожара, работающих в опасной зоне.

Пока не будет установлено, что обнаруженные провода обесточены, следует считать их под напряжением и принимать соответствующие меры безопасности. При наличии в организации скрытой или транзитной электропроводки работы необходимо проводить только после обесточивания всего оборудования организации.

Электрические сети и установки под напряжением выше 0,38кВ отключают представители энергослужбы (энергонадзора) с выдачей письменного разрешения (допуска), пожарные автомобили и стволы должны быть заземлены при подаче пены или воды на тушение.

Отключение электропроводов путем резки допускается при фазном напряжении сети не выше 220В и только тогда, когда иными способами нельзя обесточить сеть. Работа личного состава подразделений ГПС по отключению проводов, находящихся под напряжением, должна выполняться в присутствии представителя администрации организации, а при его отсутствии - под наблюдением оперативного должностного лица с использованием комплекта электрозащитных средств.

При отключении проводов, находящихся под напряжением, необходимо:

определить участок сети, где резка электрических проводов наиболее безопасна и обеспечивает обесточивание на требуемой площади (здание, секция, этаж и т.п.);

обрезать питающие наружные провода только у изоляторов со стороны потребления электроэнергии с расчетом, чтобы падающие (обвисающие) провода не оставались под напряжением. Резку проводов производить начиная с нижнего ряда.

Запрещается обрезать одновременно многожильные провода и кабели, а также одножильные провода и кабели, проложенные группами в изоляционных трубах (оболочках) и металлических рукавах.

В целях обеспечения безопасности при проведении разведки командир звена ГДЗС обязан:

проверить наличие и исправность требуемого минимума экипировки звена ГДЗС, необходимой для выполнения поставленной боевой задачи;

указать личному составу места расположения контрольно-пропускного пункта и поста безопасности;

провести боевую проверку СИЗОД и проконтролировать ее проведение личным составом звена и правильность включения в СИЗОД;

проверить перед входом в непригодную для дыхания среду давление кислорода (воздуха) в баллонах СИЗОД подчиненных и сообщить постовому на посту безопасности наименьшее значение давления кислорода (воздуха);

проконтролировать полноту и правильность проведенных соответствующих записей постовым на посту безопасности;

сообщить личному составу звена ГДЗС при подходе к месту пожара контрольное давление кислорода (воздуха), при котором необходимо возвращаться к посту безопасности;

чередовать напряженную работу газодымозащитников с периодами отдыха, правильно дозировать нагрузку, добиваясь ровного глубокого дыхания;

следить за самочувствием личного состава звена ГДЗС, правильным использованием снаряжения, ПТВ, вести контроль за расходованием кислорода (воздуха) по показаниям манометра;

вывести звено на свежий воздух в полном составе;

определить при выходе из непригодной для дыхания среды место выключения из СИЗОД и дать команду на выключение.

При нахождении звена ГДЗС в задымленной зоне необходимо соблюдать следующие требования:

продвигаться, как правило, вдоль капитальных стен или стен с окнами;

по ходу движения следить за поведением несущих конструкций, возможностью быстрого распространения огня, угрозой взрыва или обрушения;

докладывать о неисправностях или иных неблагоприятных для звена ГДЗС обстоятельствах на пост безопасности и принимать решения по обеспечению безопасности личного состава звена;

входить в помещение, где имеются установки высокого напряжения, аппараты (сосуды) под высоким давлением, взрывчатые, отравляющие, радиоактивные, бактериологические вещества только по согласованию с администрацией объекта и с соблюдением рекомендованных ею правил безопасности.

При работе в СИЗОД и при загазованности большой площади посты безопасности и контрольно-пропускные пункты создаются на весь период тушения пожара. В этих случаях на них возлагается проведение инструктажа по мерам безопасности с лицами, направляющимися на тушение пожара, с учетом поставленных задач.

При организации разведки пожара руководителю тушения пожара и другим оперативным должностным лицам на пожаре следует максимально привлекать службы жизнеобеспечения организации для определения характера агрессивных химически опасных веществ, радиоактивных веществ, уровня их концентрации и границы зон загрязнения, а также необходимых мер безопасности.

Запрещается входить с открытым огнем в помещения, где хранятся и обращаются легковоспламеняющиеся жидкости, горючие жидкости, емкости и сосуды с горючими газами, а также где возможно выделение горючих пылей и волокон. Ручные пожарные лестницы должны устанавливаться так, чтобы они не могли быть отрезаны огнем или не оказались в зоне горения при развитии пожара. При перестановке ручных пожарных лестниц необходимо предупреждать об этом поднявшихся по ним для работы на высотах, указать новое место их установки или другие пути спуска.

Запрещается устанавливать пожарные автомобили поперек проезжей части дороги. Остановка на проезжей части улицы, дороги, при создании помех для движения транспортных средств допускается только по приказу оперативных должностных лиц или начальника караула. При этом на пожарном автомобиле должна быть включена аварийная световая сигнализация. Для безопасности в ночное время стоящий пожарный автомобиль освещается бортовыми, габаритными или стояночными огнями.

Таблица 6 - План действий персонала при возникновении пожара

П/п	Наименование действий	Порядок и последовательность действий	Ответственный исполнитель
1	Сообщение о пожаре	При обнаружении пожара или его признаков немедленно сообщить по телефону 01 в пожарную охрану, сообщить адрес, место возникновения пожара и свою фамилию. Оповестить весь персонал и посетителей, поставить в известность руководство.	Первый заметивший или обнаруживший пожар
2	Эвакуация людей, порядок эвакуации при различных вариантах	Все люди должны выводиться наружу через коридоры и выходы, согласно плану эвакуации, немедленно при обнаружении пожара. В первую очередь эвакуируются те, кому непосредственно угрожает опасность.	Ответственные за обеспечение пожарной безопасности Администратор Сотрудники Охраны
3	Эвакуация материальных ценностей	Материальные ценности эвакуируются согласно составленным по помещениям спискам в соответствии с обстановкой пожара. Эвакуация имущества в первую очередь организуется из помещений, где произошел пожар и выносится наиболее ценное имущество. Организовать охрану.	Ответственные за обеспечение пожарной безопасности Администратор Сотрудники охраны
4	Пункты размещения эвакуированных	В дневное время эвакуированные размещаются на прилегающей территории	Администратор
5	Отключение электроэнергии	Отключение электроэнергии производится в том случае, если производится тушение пожара водой, а также по окончанию эвакуационных работ для обеспечения дальнейшей работы пожарной охраны по тушению пожара.	Администратор Гл.энергетик, электрик.
6	Тушение пожара до прибытия пожарных подразделений	Тушение пожара организуется и проводится немедленно с момента его обнаружения. Для тушения используются все имеющиеся в средства пожаротушения, в первую очередь огнетушители.	Администратор Сотрудники охраны
7	Организация встречи пожарного подразделения	-по прибытии пожарного подразделения: проинформировать руководителя тушения пожара о ходе эвакуации людей, об очаге пожара, мерах, принятых мерах для его ликвидации пожара.	Администратор Сотрудники охраны

Таблица 7 - Организация взаимодействия подразделений пожарной охраны со службами жизнеобеспечения организации города

№ п/п	Содержание задач	Ответственная служба	Привлекаемые должностные лица различных служб
1	Обеспечение охраны общественного порядка на месте пожара, материальных ценностей, регулирования дорожного движения. Оказание помощи сотрудникам ГПС в эвакуации пострадавших, материальных ценностей, выявлении и задержании подозреваемых.	Подразделения УВД  Инструкция о взаимодействии	Старший оперативный группы УВД, СОГ
2	Принятие мер по отключению электроэнергии, по распоряжению РТП, в целях безопасной работы личного состава подразделений ГПС.	ЗАО «РЭС»  Соглашение о взаимодействии	Старший оперативно-выездной бригады
3	Обеспечение работ по повышению давления на участках городского водопровода, где предусмотрена установка пожарных автоцистерн на пожарные гидранты.	Цех водосети   Инструкция о взаимодействии	Старший аварийной бригады
4	Оказание медицинской помощи пострадавшим на пожаре, их госпитализация	Станция скорой помощи	Старший бригады скорой помощи

7. Экономическое обоснование инженерных решений по объекту

Расчет эффективности мероприятий по обеспечению пожарной безопасности выставочного павильона в речном порту г.Новосибирска.

Для определения возможного ущерба выделяем конкретный объект, делаем сбор исходной информации, анализируем возможные возникновения чрезвычайных ситуаций на объекте со сценарием их развития. Производим расчёт различных видов эффектов и выбор наилучшего варианта. Рассмотрим каждый из перечисленных шагов более подробно.

Таблица 8 - Первичные данные по объекту.

Наименование характеристик	Содержание
Наименование субъекта РФ, на территории которого находится объект	Новосибирская область
Наименование объекта	Выставочный комплекс	1041 млн. р.
Площадь - общая	1366 м2
Полезная площадь	1144 м2
Численность находящихся на объекте людей:
Всего:	50
Служащих в том числе имеющих спец. образование	10
Класс опасности	3-4

Таблица 9 - Анализ существующих сил и средств на объекте, применяемых для предотвращения и ликвидации ЧС

Сценарий чрезвычайной ситуации	Последствия чрезвычайной ситуации	Мероприятия, направленные на снижение риска чрезвычайной ситуации	Мероприятия, направленные на снижение последствий чрезвычайной ситуации
Сценари1. Наиболее вероятный. Пожар в помещении охраны и персонала.	Уничтожение материальных ценностей, травмы среди персонала.	Соблюдение техники безопасности, наличие пожарной сигнализации.	Системы оповещения. Первичные средства пожаротушения. Обучение персонала действиям при возгорании.
Сценарий2. Пожар в помещении склада	Временная остановка работы комплекса, уничтожение материальных ценностей.	Соблюдение техники безопасности, наличие пожарной сигнализации.	Системы оповещения. Первичные средства пожаротушения. Обучение персонала действиям при возгорание.

7.1 Расчёт ущерба промышленным зданиям и сооружениям (И₁)

Расчёт вероятного вреда промышленным зданиям и сооружениям проводится по формуле:

И₁ = S_б × К_р (44)

где S_б - балансовая стоимость объекта.; S_б = 41 млн.р.

К_р - степень разрушения объекта, %. К_р = 5% для первого варианта развития чрезвычайно ситуации

К_р = 6% для второго варианта развития чрезвычайно ситуации

7.2 Оборотные производственные фонды, оборудование, готовая продукция (И3)

Оборотные производственные фонды, оборудование, продукция, снижение класса капитальности и др. (И₃) принимается в прогнозных расчётах в размере 10% от ущерба основным производственным фондам.

И₃ = 0,1(И₁ + И₂) (46)

Расчёт социального ущерба (И10, И11):

И₁₀ = N₁×S_пог (50)

И₁₁ = N₂×S_постр, (51)

где N₁ и N₂ - прогнозируемое число погибших и пострадавших лиц в зоне воздействия чрезвычайной ситуации, чел.

S_пог и S_постр - средние ориентировочные затраты, отнесённые на одного погибшего и одного пострадавшего, тыс. руб.

Таблица 10 - Расчет различных видов ущерба, возникающих в результате ЧС.

Сценарий ЧС	Экономический				Социальный		Итого
	И1	И2	И3	И9	И10	И11
Пожар в помещении охраны и персонала S=54м2	2,4	0,2	1,46	0,812	0,4	0,2	5,472
Пожар на складе S=67,5м2	4,8	0,2	2,7	2,842	0,4	0,25	11,192

Расчет социального ущерба производится из предположения, что в первом сценарии 2 человека погибнут (один в огне, второй отравится результатами горения), 4 человека получат ожоги и отравления различной степени тяжести; во втором сценарии 2 человека погибнут (один в огне, второй отравится результатами горения), 5 человек получат ожоги и отравления различной степени тяжести.

Таблица 11 - Разработка вариантов мероприятий, направленных на предотвращение и ликвидацию последствий чрезвычайных ситуаций на объекте.

п/п	Оборудование	Цена за единицу, руб.	Количество, шт.	Стоимость, млн.руб.
1	Приемо-контрольный адресный прибор "Рубеж-2АМ"	1500	1	0,0015
2	Адресные точечные дымовые пожарные извещатели «ИП 212-64»	1200	10	12000
3	Точечные тепловые пожарные извещатели «ИП101-29-АЗЮ-11»	1200	10	12000
4	Ручные пожарные извещатели «ИПР 513-11»	1300	6	7800
5	Модуль речевого оповещения МРО - 2	7400	1	7400
6	Таблички ОПОП 1-8 с надписями «Выход»	1300	8	10400
7	Аккумуляторные батареи устанавливаемых в ИВЭПР	25000	2	50000
8	Автоматическая система дымоудаления	475000	1	475000
9	Автоматическая система пожаротушения	470000	2	940000
10	Огетушители углекислотный	3000	5	15000
Итого,млн. руб				1,53

Таблица 12 - Расчет различных видов эффекта для предлагаемых инженерных решений по пожарной безопасности

Вид эффекта	Сумма ущерба, млн. руб	Затраты, млн. руб	Изменение ущерба, млн. руб	Эффект, %
Пожар в помещении охраны и персонала S=54м2
Экономический	4,87	1,53	0,34	22,30
Социальный	0,60		0,03	2,24
Итого	5,47		0,38	25,04
Пожар на складе S=67,5м2
Экономический	10,54	1,53	0,74	48,24
Социальный	0,65		0,00	0,00
Итого	11,19		0,78	51,22

Проведенные экономические расчеты подтверждают эффективность предлагаемых инженерных решений по обеспечению пожарной безопасности выставочного комплекса.

Заключение

Как и любую болезнь, пожар легче предупредить, чем заниматься его ликвидацией, требующей во многих случаях приложения поистине героических усилий, часто с риском для жизни. Поэтому профилактика - главное направление борьбы с пожарами в любой сфере человеческой деятельности.

Целью дипломного проекта является обеспечение пожарной безопасности. Для достижения этой цели была проведена оценка пожарной опасности здания с использованием расчетного сценария пожара, описывающая распространение пожара и его последствий, произведено определение достаточной защищенности от пожара, что позволило произвести выбор средств, адекватных угрозе пожара и принять наиболее эффективное решение. Были разработаны рекомендации по проведению эвакуации людей в случае возникновения пожара. Было рассчитано количество задействованных единиц пожарно-спасательной техники и личного состава.

Рекомендуемыми мероприятиями по ограничению распространения пожара, прямого и косвенного ущерба выбрана система автоматического пожаротушения. Данная система обнаружения возгорания позволяет эффективно обеспечить защиту людей и товарно-материальных ценностей.

Руководствуясь нормами по проектированию зданий и сооружений различного назначения, следует применить первичные средства пожаротушения - переносные огнетушители ОП-5 и размещаемые в здании пожарные краны. Руководствуясь НПБ 110-96, следует установить средства сигнализации о пожаре, т.е. пожарные извещатели (ИП 212-64), с целью своевременного обнаружения признаков возникновения пожара, в данном случае появление дыма, и непосредственной передачи сигнала на станцию пожарной сигнализации.

Исходя из величин ущерба и расходов на противопожарные мероприятия, приведено технико-экономическое обоснование, позволяющее оценить варианты использования выбранных средств и способов пожарной защиты. Данный расчет позволил установить, что эффективность предлагаемых инженерных решений по обеспечению пожарной безопасности выставочного комплекса подтверждена.

В целом выбранные мероприятия не только эффективно обеспечивают пожарную безопасность, но и сводят к минимуму возможную гибель людей.

Список литературы

1.   Федеральный закон № 123 - ФЗ от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности».М, 2008. (стр. 19-28)

2.       СНиП 21-01-97* «Пожарная безопасность зданий и сооружений», М, 1998. (стр.34)

3.       СНиП 2.08.02 - 89* «Общественные здания и сооружения», М, 1990. (стр. 18)

4.       СНиП 2.04.01 - 85* «Внутренний водопровод и канализация зданий», М, 1997. (стр.25)

5.       СНиП 2.04.02 - 84* «Водоснабжение. Наружные сети и сооружения» М, 1985. (стр.14)

6.       СНиП 241-01-2003« Отопление, вентиляция и кондиционирование», М, 2004. (стр. 12)

7.       СНиП 2.07 - 89* «Градостроительство. Планировка и застройка городских и сельских поселений» (стр. 16)

8.       ГОСТ 12.1004 - 91 «ССБТ. Пожарная безопасность. Общие требования» (стр.25)

9.       ГОСТ Р 12.2.143 - 2002 «ССБТ. Системы фотолюминесцентные эвакуационные. Элементы систем. Классификация. Общие технические требования. Методы контроля», М, 2002. (стр. 17)

10.     ГОСТ 12.1.033 - 81 «ССБТ. Пожарная безопасность. Термины и определения» (В части терминов и определений, не вошедших в технический регламент), М, 1982. (стр.25)

11.     НПБ 110 - 03 «Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией», 2003. (стр.38)

12.     НПБ 104 - 03 «Проектирование систем оповещения людей о пожаре в зданиях и сооружениях», 2003. (стр. 14)

13. ППБ 01-03 «Правила пожарной безопасности в Российской Федерации. Правила устройства электроустановок (ПУЭ), 2003. (стр. 128)

14.     ПППБО 07 - 91 «Правила пожарной безопасности для учреждений здравоохранения», 1991. (стр.58)

15.     РД 34.21.122 - 87 «Инструкции по молниезащите зданий и сооружений», 1987. (стр.11)

16.     Пособие по определению пределов огнестойкости конструкций и групп возгораемости материалов (ЦНИИСК им. Кучеренко), М, 1985. (стр.9)

17.     Гражданский кодекс Российской Федерации. Части I, II. М.: Инфра. М-Норма, 2008. - 555 с. (стр.ЗЗ)

18.     Закон РФ№ 117-ФЗ «О безопасности гидротехнических сооружений», 1997. (стр.29)

20. Земельный кодекс РСФСР, 2007. (стр.41)

21.     Закон РФ №116-ФЗ «О промышленной безопасности опасных производственных объектов», 1997. (стр.28)

22.     Закон РФ №68 «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера». 1994. (стр.43)

24. «Методические указания по разработке паспорта безопасности опасного объекта», М, 2004. (стр.8)

25.     «Методика определения ущерба окружающей природной среде при авариях на магистральных нефтепроводах», М., 1995. (стр. 12)

26.     «Методика определения размера вреда, который может быть причинен жизни, здоровью имуществу физических и юридических лиц в результат аварии гидротехнического сооружения», М., 2003. (стр.25)

27.     «Методические указания по оформлению заключения в соответствии декларации промышленной безопасности и заключения экспертизы требованиям в части предупреждения, локализации и ликвидации чрезвычайных ситуаций». М., 2001. (стр. 14)

28.     «Методические указания по оценке экологических рисков», М.,

2000 г. (стр.9)

29. «Методика определения размера вреда, который может быть причинен жизни, здоровью имуществу физических и юридических лиц в результате аварий гидротехнических сооружений топливно-энергетического комплекса», М., 2003. (стр.11)

30.     «Методические указания по проведению анализа риска опасных промышленных объектов», М., 2000. (стр.6
