№ п/п
|
Параметры системы
разработки
|
Ед. изм.
|
Добычной уступ
|
|
1
|
Высота уступа (Ну)
|
метры
|
до 6
|
|
2
|
Угол откоса рабочего уступа
|
градусы
|
85-90
|
|
4
|
Ширина заходки
|
метры
|
6
|
|
9
|
Ширина проезжей части (Пп)
|
метры
|
9
|
|
10
|
Ширина рабочей площадки(Шр)
|
метры
|
37
|
При проходке опытно-промышленного карьера выполнены
горно-капитальные работы по разносу бортов карьера, что позволило увеличить
фронт работ с 45 м - до 124 м с рабочей площадкой на горизонте+126 м. В
процессе эксплуатации карьера высота рабочего уступа изменялась в зависимости
от рельефа от 1 до 6 м.
В настоящее время добычные работы сконцентрированы на
горизонте с отметкой подошвы +126 м.
Весь планируемый годовой объем работ по добыче горной
массы в количестве 36,0 тыс. м3 выполняется путем подвижки
существующего фронта работ карьера с изменением направления заходок в
зависимости от преобладания магистральных трещин.
1.2.2 Система разработки
На первой стадии работ от массива отделяются монолиты.
Расчетные параметры отбиваемого от массива монолита
составляют:
длина монолита - 21 м;
ширина монолита - 6 м;
высота монолита - 6 м.
На второй стадии производится разделка монолита на
крупные блоки и товарные блоки.
По подошве монолита предусмотрено бурение одной
строчки горизонтальных шпуров.
Расстояние между шпурами 0,3 - 0,4 м.
Разделку крупных блоков предусмотрено производить на
товарные блоки I-III групп.
После обуриваиия одного блока станки перемещают на
новый блок для выполнения следующего бурового цикла. Процессу бурения
сопутствует ряд вспомогательных работ: подготовка рабочих мест буровых станков
(площадок, уступов), а также самих станков и вспомогательного оборудования к
бурению скважин; материалами, буровым инструментом; улавливание и удаление
пыли; учет и обеспечение сохранности пробуренных скважин; перегоны станков; их
ремонт.
Пассировку товарных блоков на карьере производится в
рабочей зоне карьера в районе размещения площадки погрузки товарных блоков.
Производится пассировка товарных блоков вручную за счет бурения шпуров с
помощью ручных перфораторов типа ПП-36, ПП-63 или других модификаций
отечественного или импортного производства. Пассировка товарных блоков может
осуществляться непосредственно в добычном забое.
График работы карьера: круглогодичный, при рабочей
смене в 12 часов в день, при семидневной рабочей неделе (вахтовый метод).
.3 Механизация работ
) Буровые работы - ПП-36, ПП-63. Также три компрессорные станции ПР-10М и
РДК-121.
2) Взрывные работы - подрядная организация
3) Экскавация - экскаватор ЭО-5225
4) Транспорт -
1. КРАЗ-256 (грузоподъемность 13т.) - 2 шт
. КРАЗ-6444 с п/прицепом ЧМЗАП-93856 (грузоподъемностью 40 т)
-1 шт.
5) Переработка - В цехе устанвлено следующее оборудование:
Автоматический распиловочный станок для мрамора и гранита с
диском диаметром от 2000 мм до 3500 мм мод. Giga -3500 -6 шт. (увеличено на два
количество этих станков)
Станок плоскошлифовальный мостовой, мод. Sirio -1 шт.
Камнекольная установка MEC C450 -1 шт.
Транспортировка товарной продукции потребителям осуществляется
самовывозом на транспорте потребителя (блоки заготовки на автотранспорте,
готовая продукция на жд транспорте)
Добычные работы на карьере осуществляются в соответствии с проектом,
нормами и правилами техники безопасности, утверждёнными нормативами охраны недр
и наименьшим влиянием на экосистему района. Буровые работы осуществляются
станками ПП-36, ПП-63. Экскавация горной массы производиться экскаваторами
ЭО-5225. Транспортировка горной массы на переработку МАЗ-642290, а на отвалы
осуществляется самосвалами КРАЗ-256 и КРАЗ-6444
Применение данной техники соответствует проектным параметрам применяемой
системы разработки и выполнению производственной программы на 2009 год.
1.3.1 Календарный план горных работ
В основу календарного плана горных работ положены:
материалы геологоразведочных работ;
маркшейдерский план карьера по состоянию на 01.01.2001 г.;
годовая производительности карьера по блокам и горной массе;
принятая проектом технология ведения горных работ;
расчетные объемы выемки горных пород в пределах
запроектированного участка.
Календарный план составлен по участкам горных работ на
первые пять лет по годам, на последующий период - по пятилетиям.
Характер развития добычных работ обусловлен
направлением простирания магистральных трещин 1 и II систем. Вскрышные породы
удаляются с площади, обеспечивающей работу карьера на планируемый срок, в
течение первых двух лет работы.
Принятые проектом годовые границы отработки подлежат
уточнению в годовых планах горных работ с учетом выявления в процессе
эксплуатации конкретных горно-геологических условий залегания массива, цветовой
гаммы и фактического процента выхода товарных блоков из горной массы.
Таблица 5
|
Наименование работ
|
Объем, тыс. м3
|
В том числе по годам
|
|
|
|
1
|
2
|
3
|
4
|
5
|
6÷10
|
11÷15
|
16÷20
|
|
А. Добыча
|
6,4
|
-
|
-
|
1.4
|
-
|
-
|
5,0
|
-
|
-
|
|
Горизонт
|
+138
|
|
|
|
|
|
|
|
|
|
|
+132
|
34,3
|
1,3
|
6,9
|
8,6
|
-
|
-
|
17,5
|
-
|
-
|
|
|
+126
|
53,8
|
6,3
|
-
|
-
|
12,6
|
3,9
|
27,5
|
3,5
|
|
|
|
+120
|
107,4
|
2,4
|
3,1
|
-
|
23,4
|
32,0
|
-
|
46,5
|
-
|
|
|
+114
|
50,0
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
50,0
|
|
|
Итого
|
252
|
10,0
|
10,0
|
10,0
|
36,0
|
36,0
|
50.0
|
50,0
|
50.0
|
|
Б. Вскрыша
|
6,9
|
3,45
|
3,45
|
-
|
-
|
-
|
-
|
-
|
-
|
План производства продукции по видам и сортам на 2010год
Таблица 6
|
№ п/п
|
Наименование продукции
|
Годовой объем продукции,
м2
|
Кол-во комплектов (шт)
|
Суточный объем
|
Примечание
|
|
|
|
|
|
Комплектов (м2)
|
Упаковка ед..
|
|
|
1
|
Памятники ( стела,
подставка, цветник)
|
5240 (34%)
|
6328
|
25
|
4
|
Стела (1,0х0,5х0,1 м) S1=0,5
м2 Цветник (1,0х0,08х0,1)-2 шт. (0,6х0,08х0,1)-1 шт. S2=0,208
Подставка (0,6х0,2х0,15 м) S3=0,12м2 Объем комплекта
памятника V= Объем упаковки V=0,768 м3, P=2,0т
|
|
2
|
Слябы (неокантованные,
окантованные, полированные и не полированные)
|
10479 (66%)
|
8382
|
-
|
|
Размеры слябов (средние)
1,25х1,0х0,1 м S=1,25м3
|
|
|
Итого:
|
15719
|
|
|
|
|
|
3
|
Брусчатка
|
1150
|
|
1,7
|
0,22
|
Брусчатка (100х100х100 мм)
V=0.0008 м3 Объем упаковки V=0,768 м3, P=2,0т
|
Расчет потребности в сырье.
Таблица 7
|
№ п/п
|
Наименование продукции
|
Сырье
|
Годовая потребность
|
Количество блоков
|
Примечание
|
|
|
|
|
м3
|
т
|
сутки
|
год
|
|
|
1
|
Памятники Слябы Брусчатка
|
Блоки из габбро-диабаза
|
4000
|
12603
|
7
|
2666
|
Блок 1,5х1,0х1,0м V=1,5 м3
P=4,725 т
|
Баланс сырья изделий и отходов.
Таблица 8
|
№ п/п
|
Наименование
|
Годовой объем, м3
|
|
|
Сырьё
|
Изделия
|
Отходы
|
|
|
|
|
Окол
|
Шлам в плотном теле
|
Выход шлама, м3/час
|
|
1
|
Памятники (комплект)
|
4000
|
562
|
1097
|
148,5
|
0,0267
|
|
2
|
Слябы
|
|
1047
|
|
|
|
|
2
|
Брусчатка
|
|
115
|
|
|
|
1.3.2 Потери, разубоживание и движение запасов
При эксплуатации карьера предусматриваются эксплуатационные потери II
группы:
a) потери полезного ископаемого при ведении взрывных работ - 0,25%;
b) потери на транспортных путях - 0,25% принимаются по ОНТП 18-85.
Таблица 9
|
Наименование показателей
|
Ед. изм.
|
Количество
|
|
1. Геологические запасы,
вовлекаемые в отработку в рассматриваемый период по состоянию на 01.01.2000
г.
|
тыс. м3
|
252,0
|
|
2. Потери, всего: - в том
числе эксплуатационные II гр., - включенные в расчет производительности
карьера
|
тыс. м3 тыс. м3
|
1,0 1,0
|
|
3.Промышленные запасы,
вовлекаемые в отработку с учетом эксплуатационных потерь II гр.
|
тыс. м3
|
201,0
|
|
4. Коэффициент потерь
|
|
0,005
|
|
5. Вскрышные породы
|
тыс. м3
|
6,9
|
|
6. Средний коэффициент
вскрыши
|
м3/м3
|
0,345
|
|
7. Эксплуатационный
коэффициент вскрыши
|
м3/м3
|
0,345
|
Фактические потери полезного ископаемого будут определяться
маркшейдерской службой предприятия в соответствии с требованиями отраслевой
инструкции.
Количество утвержденных запасов облицовочного камня на
месторождении Другорецкое-3 по протоколу ТКЗ № 3-00 от 27.01.2000 г. составляет
2319.5 тыс. м3, что обеспечит работу карьера при проектной
производительности 10,0 тыс. м3/год в течение 232 лет.
Данный проект рассматривает 20 лет эксплуатации
карьера, следовательно, по истечении этого срока карьер не достигнет своего
конечного контура. В связи с этим обоснование угла откоса борта карьера в
конечном положении в данном проекте не рассматривается.
К отработке в рамках данного проекта принимается
разведанная залежь габбро-диабаза в границах утвержденных запасов до отметки
+114 м.
В двадцатилетний период отработки западный борт
карьера рассматривается, как временно нерабочий. На нем устраиваются заезды на
рабочие горизонты.
Учитывая технологию добычи блоков, между уступами
оставляется транспортная берма шириной 13,0 м.
Угол откоса западного борта на конец рассматриваемого
периода равен 25°, чтообеспечивает его устойчивое состояние.
Размеры карьера на конец рассматриваемого периода:
|
a) длина по поверхности b)
ширина по поверхности c) длина по дну d) ширина по дну e) глубина f)
площадь по верхнему контуру
|
130-180м; 70-175 м; 105-120
м: 60-100 м: до 28,5 м; 27500 м2
|
В пределах принятых границ отработки месторождения
подсчитаны объемы промышленных запасов облицовочного камня и объем вскрышных
работ. Подсчет запасов произведен методом горизонтальных сечений по рабочим
горизонтам.
Номенклатура и техническое состояние горного оборудования представлена в
таблице 5.
Номенклатура и техническое состояние горного оборудования
Таблица 10
|
Наименование
оборудования
|
Марка
|
Год выпуска
|
Техническое состояние
|
Количество
|
|
1. Автосамосвал
|
КамАЗ-256
|
2003
|
Хорошее
|
2
|
|
7. Станок строчечного
бурения
|
«Поиск-1»
|
1983
|
Удовлетворительное
|
2
|
|
8. Компрессорная станция
|
ПР-10М
|
1990
|
Хорошее
|
3
|
|
12 Автокран
|
КС-5363А
|
2005
|
Хорошее
|
1
|
|
13Экскаватор
|
ЭО 5225
|
2002
|
Хорошее
|
1
|
Состав оборудования предприятия соответствует проектным решениям и
обеспечивает выполнение производственной Программы горных работ для выпуска
товарной продукции и подготовки запасов в 2009г.
Для подержания горного оборудования в постоянной эксплуатационной
готовности на территории карьера имеется ремонтная база предприятия на которой
производится планово-предупредительные ремонты.
На ремонтной базе имеется ремонтно-механические мастерские,
токарно-фрезерный цех, вспомогательные службы.
Протяженность дорог по карьеру составляет порядка 1км, строительство и
поддержание дорог ведется согласно проекта и в соответствии со СНиП и ПБ.
1.4 Работа вспомогательных участков и служб
1.4.1 Внутреннее энергоснабжение
Построение схемы электроснабжения карьера обусловлено взаимным
расположением оборудования, удаленностью карьера от источника электроснабжения,
а также категорийностью нагрузки по бесперебойности электроснабжения.
Схема распределительной сети составлена с учетом схемы действующего
карьера.
Питание карьера предусматривается отпайкой от существующей ВЛ-10 кВ
Л-25П-5 с заменой существующей опоры на анкерную ответвительную и подвеской
провода АпС-35.
На отпайке предусматривается установка анкерной опоры с разъединителем
РЛНД1-10/200У1.
Схема распределения электроэнергии в карьере и на площадке +120 м карьера
разработана в зависимости от горно-технических условий, количества и мощности
оборудования, конфигурации карьера, схемы и системы отработки горизонтов (см.
чертежи 2000/04-09-ЭС лист 1,2).
Питание электроприемников карьера и площадки +120 м принимается на
напряжении:
,38 кВ с изолированной нейтралью - для силовых электроприемников низкого
напряжения;
0,22 кВ с изолированной нейтралью - для осветительных установок и
электроотопления вагона-обогревалки.
В соответствии со схемой электроснабжения предусматривается подключение к
стационарной ВЛ-10 кВ для передвижных трансформаторных подстанций на напряжении
10/0,4 кВ - 1x160 кВА и на напряжении 6/0,23 кВ - 1x25 кВА.
1.4.2 Водоотлив
В гидрогеологическом отношении массив характеризуется
малой водообильностью и низкими фильтрационными способностями. Из-за
значительной трещиноватости поверхностный сток практически отсутствует.
Максимальный водоприток ожидается в период снеготаяния и составляет в среднем
14м3/ч. Условия осушения карьера простые, специальных мероприятий по
водоотливу не требуется. Целесообразно поддерживать формирование достаточно
ровной подошвы, при незначительном повышении гипсометрического уровня, чтобы
обеспечить самоток атмосферных осадков с площади карьера.
1.4.3 Связь и сигнализация
Для бесперебойной связи административно-технического персонала с
промплощадкой карьера используются переносные радиостанции. Связь
внутрикарьерного транспорта с пультом ДСФ, и промплощадкой выполнена
радиостанцией Motorola. Ведущие специалисты горного цеха обеспечены телефонами
«Корпоративной» сотовой связи.
1.4.5 Ремонт и содержание
Весь объем работ по текущему обслуживанию, ремонту горной техники и
оборудования, производится на ремонтной базе находящейся у подножья горы на
которой расположен карьер, обеспеченной необходимым инструментам и штатом
специалистов. Текущий ремонт технологического оборудования производится на
месте. Капитальный ремонт техники и оборудования производится с привлечением
сервис - специалистов компаний изготовителей данного оборудования и техники.
Содержание внутрикарьерных и внешних автодорог обеспечивается
специализированной дорожно-ремонтной бригадой, укомплектованной средствами и
специальной дорожной техникой (автогрейдер Д -120, поливомоечная машина МДК).
1.5 Организация труда и производства
Для выполнения Программы работ по выпуску товарной продукции предприятием
в соответствии с проектом принят режим работ вахтовым методом. Две вахты по 15
дней, I - смена.
Проект разработан на основании технического задания на проектирование ЗАО
«Интеркамень» на станции Деревянка. Разработка проекта предусматривает
техническое перевооружение цеха по распиловке камня. Отдельно в спецчасти будет
рассмотрен проект по переработке отходов камнераспиловочного цеха и
некондиционных блоков-заготовок.
Специализация цеха - изготовление из габбро-диабаза ритуальных изделий,
плит-заготовок (слябов) для изготовления ритуальных изделий и брусчатки.
Объем производства ритуальных изделий и слябов - 8733м2 в год,
в том числе:
ритуальных изделий - 5240 м2;
слябов - 10479 м2.
Объем производства брусчатки- 1150м2.
Толщина слябов составляет от 40 до 500 мм с полированной или не
полированной поверхностью.
Сырьем для получения плит являются блоки из габбро-диабаза III группы в
соответствии с ГОСТ 9479-89 (средний объем блока составляет 1,5 м3).
Физико -механические свойства габбро-диабазов соответствуют требованиям
ГОСТ 9479-89.
Поставщик сырья - карьер «Другорецкий-3», д. Другая река, 103,5 км дороги
Петрозаводск - Ошта.
2. Анализ выполнения ИХД производства
.1 Расчет производственной мощности
карьера и потребность в сырье
Анализ производительности оборудования.
Таблица 11
|
Машины и оборудование
|
Эксплуатационная
производительность
|
Количество смен в году
|
Максимальная годовая
производительность оборудования
|
Годовая
производительность карьера
|
|
Добычные работы
|
|
кран КС-5363В
|
42 м3/см
|
365
|
15330 м3
|
3600 м3
|
|
Вскрышные работы
|
|
ЭО 5225 по околу
|
412 м3/см
|
365
|
150380 м3
|
32400 м3
|
|
Буровые работы
|
|
ПП-36 и ПП-63
|
50 м/см
|
365
|
18250 м
|
16704 м
|
|
Карьерный транспорт
|
|
2 шт КамАЗ-256
|
312 т/см
|
365
|
113880 т
|
102060 т
|
|
КРАЗ-6444
|
48 т/см
|
365
|
17520 т
|
11342,7 т
|
На производстве требуется увеличить производительность карьера с 3600 м3/год
до 4500 м3/год , а объемы вскрыши возрастут с 32400
м3/год до 49500 м3/год.

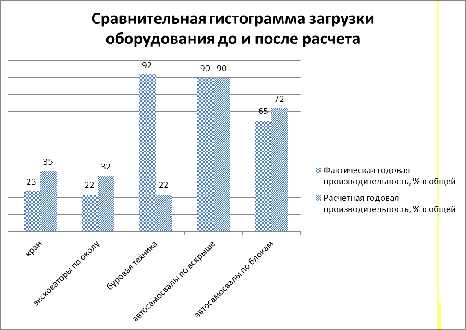

Как видно из гистограммы все оборудование кроме буровых станков и
автосамосвалов по вскрыше имеет достаточный запас по производительности.
Следовательно предлагаю заменить текущее буровое оборудование, которое уже
морально устарело, имеет большой износ и у него закончился срок амортизации на
Commando-110 так как он хорошо показал себя на аналогичных карьерах.
На таких предприятиях как ЗАО «Черный Камень» и ЗАО
«Карелид» были проведены натурные испытания по применению буровых станков
Commando-100 и Commando-120, т.е. аналогов нашего внедряемого станка, в
различных условиях. И эти испытания полностью оправдали нецелесообразность
применения станков подобной системы на карьерах по добыче блоков из
габбро-диабазов на пассировке блоков, но в то-же время подтвердили расчеты на
обуривание массива для отделения первичного монолита. Предлагается к замене
именно станок Commando-110, а не описанные выше аналоги, так как Commando-100
уже достаточно устарел и снят с производства, а Commando-120 имеет гораздо
большую производительность, которая нам не требуется, и как следствие более
высокую цену.
2.1 Преимущество нового
специализированного станка для строчечного бурения Commando-110
Применяемые на карьере буровые станки ПП-36, ПП-63 и
предлагаемый мной в качестве замены существующим станкам, станок строчечного
бурения Commando-110 финской фирмы Tamrock относятся к одному классу бурового
оборудования - пневмоударные станки.
Пневмоударные станки характеризуются относительно
небольшой массой, высокой маневренностью, надежностью в эксплуатации и
позволяют вести бурение в различных направлениях и стесненных условиях. Их
сменная производительность при бурении скважин диаметром 25-45 мм в крепких
породах составляет 18-47 м,а в менее крепких породах 50-100 м. Стойкость
коронок с твердосплавными штыревыми вставками достигает 2700 м.
Организация буровых работ осуществляется в
соответствии с инструкциями по эксплуатации буровых станков и буровых долот,
которые регламентируют выбор рациональных типов долот, подготовку долот к
бурению, их эксплуатацию при бурении, в том числе меры безопасности, формы
буровых журналов и др.
Организация буровых работ должна обеспечить высокую
производительность и эффективность работы буровых станков, а также взаимоувязку
бурения с другими процессами на карьере.
2.2 Параметры и характеристика станка
строчечного бурения Commando-110
Самодвижущаяся двуосная установка, с полным приводом
на все колеса, полуавтоматическая, оборудуется четырехцилиндровым 25
киловаттным дизельным двигателем, автоматической коробкой передач, электрической
схемой обогрева двигателя в зимний период года, двумя гидроуселителями подачи
буровой штанги и подачи выдвижных ног-опор, предназначена для горизонтального и
наклонного бурения при любом наклоне. Обеспечивает высокую производительность
при минимальном энергорасходе, повышает безопасность производства. Большой
дорожный просвет в 300 миллиметров и полный привод позволяет преодолевать
серьезные неровности поверхности рабочей площадки
2.3 Параметры и показатели буровых
работ с применением бурового станка Commando-110
Буровые работы с применением станка Commando-110 в
карьере предусмотрено производить в одну стадию- при обуривании первичного
монолита. Так как массив габбро-диабаза на месторождении Другорецкое-3 сильно
трещиноватый, то после отделения от массива первичного монолита взрывом,
последний распадается на отдельности кубатурой в среднем 0,5-3 м3.
Пассировка полученных отдельностей при помощи станка Commanda-110 возможна, но
нецелесообразна. Эта нецелесообразность основана главным образом на специфике
обуривания блока малого объема (до 3 м3), а именно бурение строчки
шпуров глубиной 10-12 см и дальнейшая расколка обуренного блока забиванием
клиньев кувалдой, для этого больше подходят ручные пневмо-перфораторы ПР-36,
ПР-63, или их аналоги.
На первой стадии работ от массива отделяются монолиты.
Расчетные параметры отбиваемого от массива монолита
составляют:
длина монолита - 21 м;
ширина монолита - 6 м;
высота монолита - 6 м.
На второй стадии производится разделка монолита на
крупные блоки и товарные блоки.
По подошве монолита предусмотрено бурение одной
строчки горизонтальных шпуров.
Расстояние между шпурами 0,3 - 0,4 м.
Разделку крупных блоков предусмотрено производить на
товарные блоки I-III групп.
Для бурения строчки шпуров при обуривании массива на отделение
первичного монолита предусмотрено применение установки строчечного бурения
"Коммандо-110".
Пассировку товарных блоков на карьере производится в
рабочей зоне карьера в районе размещения площадки погрузки товарных блоков.
Производится пассировка товарных блоков вручную за счет бурения шпуров с
помощью ручных перфораторов типа ПП-36, ПП-63 или других модификаций
отечественного или импортного производства. Пассировка товарных блоков может
осуществляться непосредственно в добычном забое.
График работы карьера: круглогодичный, при рабочей
смене в 12 часов в день, при семидневной рабочей неделе (вахтовый метод).
2.4.1 Объемы буровых работ при
отделении первичного монолита от массива
Количество шпуров при бурении горизонтальной грани
расстояние
между горизонтальными шпурами, при отделении первичного массива от монолита.
шт.
длина
горизонтального шпура
,
суммарная
длина горизонтальных шпуров,
м
Общая
длина шпуров при отделении первичного монолита от массива
2.4.2 Удельные характеристики
Удельная длинна бурения шпуров по отношению к горной
массе
.
м
Исходя
из того, что для непрерывной работы предприятия необходимо 48 взрыва по 750 м3
необходимо в месяц 4 взрыва. Исходя из этого в месяц необходимо обурить
2.4.3 Бурение монолита шириной 6 м.
станком "Коммандо-110”
Бурение на глубину 6 м проводится стандартными
интегральными штангами долотчатого типа длинной 3,2 и 6,4 м. Время бурения
одного шпура складывается из проведения следующих операций :
установка
буровой штанги длинной 3.2.м.
опускание
перфоратора со штангой длинной 3,2 м,
бурение
штангой длинной 3,2 м на глубину 2,8 м,
подъем
перфоратора с буровой штангой длинной 3.2 м,
смена
штанги длинной 3.2 м на штангу длинной 6.4 м,
опускание
перфоратора со штангой длинной 6.4 м,
бурение
штангой длинной 6.4 м на глубину 5,5м,
подъем
перфоратора с буровой штангой длинной 6.4 м,
съем
буровой штанги длинной 6.4 м,
установка
мачты на новый шпур,
время на
переустановку на новое место отнесенное на один шпур
время на
перемещение на новое место стояния,
время
выравнивания станка на домкратах,
количество
шпуров в одной строчке шпуров 16
Время
бурения одного шпура:
Паспортная
производительность -
Техническая
-
Интенсивность
бурения -
Исходя
из данных характеристик за принятую 12 часовую смену с перерывом на обед станок
может обуривать
м (при
70 у ПП-36 и ПП-63)
Необходимая
производительность станка в сутки для непрерывной работы карьера
м.
Таким
образом коэффициент использования по времени составит:
,принимаем
Тисп.=0,125
Количество
коронок необходимое для нормальной работы станка в течении года. В среднем
буровая коронка по паспорту должна обуривать 1000-1200 м. Но учитывая
трещеноватость массива принимаем коэффициент по трещиноватости 0,7, таким
образом срок жизни коронки сокращается до 700-850 м. При нашей загруженности
станка и его производительности в наших условиях, которая составляет 46,4
м./смену, при неизменном режиме работы карьера в одну смену 365 дней в году,
количество коронок составит 20 коронок, но так как мы применяем два комплекта
буровых штанг, то общее количество необходимых коронок возрастет до 40 шт.
Основываясь
на расчетах и на результатах натурных испытаний можно сделать вывод, что данный
станок "Коммандо-110” удовлетворяет потребностям.
3. Расчет затрат при существующей технологии ведения
горных работ
.1 Амортизация
На работах в карьере задействовано оборудование: экскаватор ЭО 5225, два
буровых станка ПП-36, ПП-63, два автосамосвала КамАЗ-256.
Рассчитаем норму амортизации добычного экскаватора ЭО 5225:= 100% /(срок
эксплуатации).
Срок эксплуатации на все горное оборудование составляет 10-12 лет.
Принимаем срок амортизации добычного экскаватора ЭО 5225 - 10 лет, тогда:
Исходя
из полученной величины NA произведем расчет амортизационных
отчислений на добычной экскаватор ЭО 5225 по формуле
А
= S . NA, руб./год;
где
S - стоимость экскаватора ЭО 5225, S=5000 тыс. рублей (все цены в настоящем
проекте указаны в новом эквиваленте);
А
= 5000. 0,1 = 500 тыс. руб./год.
Норма
амортизации на буровые станки ПП-36, ПП-63
Стоимость
буровых станков ПП-36 и ПП-63 составляет 54 тыс. руб.
Таким
образом, амортизационные отчисления на буровой станок ПП-36 и ПП-63 составят
А
= 54 . 0,1=5,4 тыс. руб./год
Норма
амортизации на автосамосвалы составляет
При
стоимости двух автосамосвалов 640 тыс. руб. амортизационные отчисления составят
А
= 640 . 0,125=80 тыс. руб./год.
Норма
амортизации на автокран КС-5363А
Стоимость
автокрана КС-5363А составляет 1000 тыс. руб
А
= 1000 . 0,1=100 тыс. руб./год.
Норма
амортизации на компрессор ПР-10М
Стоимость
3 компрессоров ПР-10М составляет 1200 тыс. руб
А
= 1200 . 0,1=120 тыс. руб./год.
Таким
образом, суммарные расходы на существующее оборудование по статье затрат
“Амортизация” составят
А
= 500 + 80+100+120+5,4 = 805,4 тыс. руб./год.
Затраты
на ремонт оборудования (10% от суммы на амортизационные отчисления) составляют
80,5 тыс. руб./год.
3.2 Топливо и ГСМ
Среднегодовой пробег 2 автосамосвалов КамАЗ-256 составляет ГОД =
100 . 2 . 365 = 73000 км; средний расход топливаТОПЛ=
40 л/100км.
Годовой расход топлива составитГОД = 40 . 730
=29200 л/год.
При стоимости дизельного топлива 27 рубля за 1 л сумма отчислений на
топливо составит
ЗТОПЛ = 29200 . 27 = 788,4 тыс. руб.
Расход на смазочные материалы составляет 3% от суммы на топливо и
составит 23,6 тыс. руб.
Расход на смазочные материалы для 3 компрессоров ПР-10М составляет
ЗТОПЛ =720 тыс. руб*3=2160 тыс. руб
Расход топлива крана КС-5363А 6 литров/час получаемГОД
=6*8*365=17520 л
ЗТОПЛ =17520*27= 473 тыс. руб
Расход топлива на экскаватор ЭО 5225 составляет 22 л/час
ЗТОПЛ =22*10*30*12*27= 2138 тыс. руб
Таким образом, общая сумма по статье «Топливо на технологические цели»
составит
ЗТОПЛ = 2160 + 788,4+23,6+473+2138,4= 5583,5 тыс. руб.
.3 Заработная плата
Таблица 12
|
Должность профессия
|
Количество
|
Оклад Тыс. руб
|
Доплата по РК 15% тыс.
руб
|
Доплата за работу в
районах, приравненных к районам Крайнего Севера 50% тыс. руб
|
Месячная зарплата, тыс.
руб.
|
|
Машинист экскаватора
|
1
|
20
|
3
|
10
|
33
|
|
Забойщики
|
4
|
20
|
3
|
10
|
132
|
|
Машинист крана
|
1
|
20
|
3
|
10
|
33
|
|
Водители
|
2
|
20
|
3
|
10
|
66
|
|
Мастер
|
1
|
20
|
3
|
10
|
33
|
|
Итого
|
297
|
Общая численность персонала 9 ед., в том числе и ИТР -
1 ед.
Общая сумма зарплаты за месяц - 297 тыс. руб.
Оплата отпусков (15% от зарплаты) - 44,5 тыс. руб.
Итого: 341,5 тыс. руб.
Налоги на фонд заработной платы (26%) - 88,8 тыс. руб.
Общий месячный фонд зар.платы - 430,3 тыс. руб.
Годовой фонд заработной платы: 5164 тыс. руб.
3.4 Взрывные работы
Добычные работы на карьере ведутся с предварительным рыхлением пород
взрывом. Взрывные работы производятся подрядной организацией. Стоимость
взрывных работ 1 м³ в плотном теле - 160 руб.
В 2010 году объем добычных работ составит 36000 м³ в плотном теле.
Определяем стоимость взрывных работ:
ЗВ = 36000 . 160 = 5760 тыс. руб.
.5 Общая сумма затрат
Общая сумма затрат на ведение работ при существующей технологии составит
ЗОБЩ = 805,4 + 80,5 + 5583,4 + 5164 + 5760 = 17394 тыс.
руб./год.
Себестоимость добычи, транспортировки и 1 м³ полезного ископаемого при существующей
технологии работ составляет:
руб.
Калькуляция
себестоимости полезного ископаемого
Таблица
13
|
Статьи затрат
|
По базовому варианту
|
|
на весь объем, тыс. руб.
|
на 1м3,.руб.
|
|
Запасные части
|
80,5
|
22
|
|
ФОТ с начислениями на ФОТ
|
5164
|
1434
|
|
ГСМ
|
5583,4
|
1550
|
|
Амортизация
|
805,4
|
223
|
|
Взрывные работы
|
5760
|
1600
|
|
Затраты на оформление
земельного отвода
|
400
|
111
|
|
ИТОГО:
|
17793,6
|
|
4. Расчет затрат при проектируемой технологии ведения горных работ на
вскрытом горизонте
.1 Амортизация
На работах в карьере задействовано оборудование: экскаватор ЭО 5225,
буровой станок "Коммандо-110”, два автосамосвала КамАЗ-256.;
т.к. сейчас мы проверяем буровой станок на той же годовой
производительности нет нужды изменять весь остальной парк оборудования.
Рассчитаем норму амортизации добычного экскаватора ЭО 5225:= 100% /(срок
эксплуатации).
Срок эксплуатации на все горное оборудование составляет 10-12 лет.
Принимаем срок амортизации добычного экскаватора ЭО 5225 - 10 лет, тогда:
Исходя
из полученной величины NA произведем расчет амортизационных
отчислений на экскаватор ЭО 5225 по формуле
А
= S . NA, руб./год;
где
S - стоимость экскаватора ЭО 5225, S=5000 тыс. рублей (все цены в настоящем
проекте указаны в новом эквиваленте);
А
= 5000. 0,1 = 500 тыс. руб./год.
Норма
амортизации на буровые станок "Коммандо-110”
Стоимость
бурового станка "Коммандо-110” составляет 3580 тыс. руб.
Таким
образом, амортизационные отчисления на буровой станок "Коммандо-110” составят
А
= 3580 . 0,1=358 тыс. руб./год.
Норма
амортизации на автосамосвалы составляет
При
стоимости двух автосамосвалов 640 тыс. руб. амортизационные отчисления составят
А
= 640 . 0,125=80 ты руб./год.
Норма
амортизации на автокран КС-5363А
Стоимость
автокрана КС-5363А составляет 1000 тыс. руб
А
= 1000 . 0,1=100 тыс. руб./год.
Норма
амортизации на компрессор ПР-10М
Стоимость
2 компрессоров ПР-10М составляет 1200 тыс. руб
А
= 1200 . 0,1=120 тыс. руб./год.
Таким
образом, суммарные расходы на существующее оборудование по статье затрат
“Амортизация” составят
А
= 500 + 358 + 80+100+80 = 1118 тыс. руб./год.
Затраты
на ремонт оборудования (10% от суммы на амортизационные отчисления) составляют
111,8 тыс. руб./год.
4.2
Топливо и ГСМ
Среднегодовой
пробег 2 автосамосвалов КамАЗ-256 составляет ГОД = 100 . 2
. 365 = 73000 км; средний расход топливаТОПЛ= 40 л/100км.
Годовой
расход топлива составитГОД = 40 . 730 =29200 л/год.
При
стоимости дизельного топлива 27 рубля за 1 л сумма отчислений на топливо
составит
ЗТОПЛ
= 29200 . 27 = 788,4 тыс. руб.
Расход
на смазочные материалы составляет 3% от суммы на топливо и составит 23,6 тыс.
руб.
Так
как мы отказались от ручных перфораторов для бурения шпуров, то можем отправить
один компрессор в резерв. Расход на смазочные материалы для 2 компрессоров
ПР-10М составляет
ЗТОПЛ
=720 тыс. руб*2=1440 тыс. руб
Расход
топлива крана КС-5363А 6 литров/час получаемГОД =6*8*365=17520 л
ЗТОПЛ
=17520*27= 473 тыс. руб
По
данным практики на ГСМ "Коммандо-110” в год уходит 20 тыс. руб
Расход
топлива на экскаватор ЭО 5225 составляет 22 л/час
ЗТОПЛ
=22*10*30*12*27= 2138,4 тыс. руб
Таким
образом, общая сумма по статье «Топливо на технологические цели» составит.
ЗТОПЛ
= 1440 + 788,4+23,6+473+20+2138,4 = 4883,4 тыс. руб.
4.3
Заработная плата
Таблица
14
|
Должность профессия
|
Кол-во
|
Оклад, тыс. руб
|
Доплата по РК 15%, тыс.
руб
|
Доплата за работу в
районах, приравненных к районам Крайнего Севера 50%, тыс. руб
|
Месячная зарплата, тыс.
руб.
|
|
Машинист экскаватора
|
1
|
20
|
3
|
10
|
33
|
|
Машинист станка
Commando-110
|
1
|
20
|
3
|
10
|
33
|
|
Забойщики
|
2
|
20
|
3
|
10
|
66
|
|
Машинист крана
|
1
|
20
|
3
|
10
|
33
|
|
Водители
|
2
|
20
|
3
|
10
|
66
|
|
Мастер
|
1
|
20
|
3
|
10
|
33
|
|
Итого
|
264
|
Общая численность персонала 8 ед., в том числе и ИТР -
1 ед.
Общая сумма зарплаты за месяц - 264 тыс. руб.
Оплата отпусков (15% от зарплаты) - 39,6 тыс. руб.
Итого: 303,6 тыс. руб.
Налоги на фонд заработной платы (26%) - 78,9 тыс. руб.
Общий месячный фонд зар.платы - 382,5 тыс. руб.
Годовой фонд заработной платы: 4590,4 тыс. руб.
4.4 Общая сумма затрат
Общая сумма затрат на ведение работ при существующей технологии составит
ЗОБЩ = 1118 + 111,8 + 4883,4+ 5760 + 4590,4 = 16463,7 тыс.
руб./год.
Себестоимость добычи, транспортировки и 1 м³ полезного ископаемого при
существующей технологии работ составляет:
руб.
Калькуляция
себестоимости полезного ископаемого представлена в таблице 13.
Калькуляция
себестоимости полезного ископаемого
Таблица
15
|
Статьи затрат
|
По проектируемому
варианту
|
|
|
на весь объем, тыс. руб.
|
на 1м3,.руб.
|
|
Запасные части
|
111,8
|
31
|
|
ФОТ с начислениями на ФОТ
|
4590,4
|
1275,12
|
|
ГСМ
|
4883,4
|
1356,525
|
|
Амортизация
|
1118
|
310
|
|
Взрывные работы
|
5760
|
1600
|
|
Затраты на оформление
земельного отвода
|
400
|
111
|
|
ИТОГО:
|
16463,7
|
|
Предварительная калькуляция себестоимости полезного ископаемого по
базовому и проектируемому вариантам представлены в таблице
Таблица 16
|
Статьи затрат
|
По базовому варианту
|
|
По проектируемому
варианту
|
|
|
|
на весь объем, тыс. руб
|
На 1 м3
|
на весь объем, тыс. руб.
|
На 1 м3
|
|
Запасные части
|
80,5
|
22
|
111,8
|
31
|
|
ФОТ с начислениями на ФОТ
|
5164
|
1434
|
4590,4
|
1275,12
|
|
ГСМ
|
5583,4
|
1550
|
4883,4
|
1356,525
|
|
Амортизация
|
805,4
|
223
|
1118
|
310
|
|
Взрывные работы
|
5760
|
1600
|
5760
|
1600
|
|
Затраты на оформление
земельного отвода
|
400
|
111
|
400
|
111
|
|
ИТОГО:
|
17793,6
|
16463,7
|
|
|
4.5 Пересчет на одновременную
отработку двух блоков, для обеспечения нужной производительности
Таким образом
мы видим, что замена бурового станка при поддержании текущей производительности
уже несет определенную прибыль для предприятия, но так как
нам нужно еще
поднять производительность карьера, а новый буровой станок имеет большой запас
по производительности, мы можем организовать одновременную работу сразу двумя
заходками (а не на одной, как было изначально).
В первую очередь следует учесть затраты на взрывные работы, так как
количество взрывов возрастет с 4 в месяц до 6, следовательно:
За один месяц мы отрабатываем 6 блоков, как видно на календарном плане в
приложении. В 2010 году объем добычных работ составит (объем одного блока 750
кубов * 6 блоков) 54000 м³ в плотном теле.
Определяем стоимость взрывных работ:
ЗВ = 54000 . 160 = 8640 тыс. руб.
Также увеличится количество полезного сырья =750*10%*6=450 м³/месяц=525*12=5400 м³/год - что полностью удовлетворяет
нашу потребность в 4000 м³/год для обеспечения работы цеха, остальное пойдет на
продажу как блок-заготовки.
Нужно проверить способность автопарка по вывозу такого объема
По данным предприятия:
Таблица 17
|
№ п/п
|
Наименование
|
Единицы измерения
|
Количество в год
|
Количество в сутки
|
|
1
|
Блок заготовки для цеха
|
т
|
31
|
|
2
|
Вывоз окола
|
т
|
102060
|
283
|
|
6
|
Автомобили для перевозки
блоков
|
рейс
|
730
|
2
|
|
7
|
Автомобили окола
|
рейс
|
4015
|
11
|
Примечание:
Для вывозки блоков в расчёт принят а/м . КРАЗ-6444 с
п/прицепом ЧМЗАП-93856 грузоподъемностью 40т.
Средняя загрузка автомобилей по доставке блоков -24 т.
Для вывозки шлама и окола в расчёт приняты 2 автомобиля -
самосвал КамАЗ-256 грузоподъемностью 13т.
Коэффициент использования грузоподъемности а/м принят 0,9.
Доставка гранитных блоков, вывозка готовой продукции, окола и
шлама производится 365 дней в году.
Произведем пересчет на расчетную производительность
450 м³/смену:
Таблица 18
|
№ п/п
|
Наименование
|
Единицы измерения
|
Количество в год
|
Количество в сутки
|
|
1
|
Блок заготовки для цеха
|
т
|
12600
|
35
|
|
2
|
Вывоз окола
|
т
|
153090
|
419
|
|
6
|
Автомобили для перевозки
блоков
|
рейс
|
730
|
2
|
|
7
|
Автомобили для вывозки
вскрыши и окола
|
рейс
|
6570
|
16
|
Так как по проекту 2 автосамосвала не могут выполнять более 12 рейсов по
вывозу окола в день, придется увеличить парк автосамосвалов до 3-х, т.е.
приобрести еще один КамАЗ-256 грузоподъёмностью 13 тонн, стоимостью 320т.р.
Таким образом пересчитаем стоимость амортизации автосамосвалов и расходы на
гсм.
Произведем пересчет на расчетную производительность
450 м³/смену с 3-мя машинами по вывозу
окола:
Таблица 19
|
№ п/п
|
Наименование
|
Единицы измерения
|
Количество в год
|
Количество в сутки
|
|
1
|
Блок заготовки для цеха
|
т
|
12600
|
35
|
|
2
|
Вывоз вскрыши и окола
|
т
|
153090
|
419
|
|
6
|
Автомобили для перевозки
блоков
|
рейс
|
730
|
2
|
|
7
|
Автомобили для вывозки
вскрыши и окола
|
рейс
|
4015
|
11
|
4.5.1 Итоговая расчетная амортизация
Норма амортизации на автосамосвалы составляет
При
стоимости трех автосамосвалов 960 тыс. руб. амортизационные отчисления составят
А
= 960000 . 0,125= 120 тыс. руб./год.
Итоговая
амортизация А= 1158 тыс. руб./год.
На
запчасти 115,8 тыс. руб./год.
4.5.2
Итоговые расходы на ГСМ:
Среднегодовой
пробег 3 автосамосвалов КамАЗ-256 составляет ГОД = 100 . 3
. 365 = 109500 км; средний расход топливаТОПЛ= 40
л/100км.
Годовой
расход топлива составитГОД = 40 . 1095 = 43800 л/год.
При
стоимости дизельного топлива 27 рубля за 1 л сумма отчислений на топливо
составит
ЗТОПЛ
= 43800 . 27 = 1182,6 тыс. руб.
Расход
на смазочные материалы составляет 3% от суммы на топливо и составит 35478 руб.
Таким
образом, общая сумма по статье «Топливо на технологические цели» составит.
ЗТОПЛ
= 5289,5 тыс. руб./год
4.5.2
Итоговый расчет заработной платы
Таблица
20
|
Должность профессия
|
Количество
|
Оклад, тыс. руб
|
Доплата по РК 15%, тыс.
руб
|
Доплата за работу в
районах, приравненных к районам Крайнего Севера 50%, тыс. руб
|
Месячная зарплата, тыс.
руб.
|
|
Машинист экскаватора
|
1
|
20
|
3
|
10
|
33
|
|
Машинист станка
Commando-110
|
1
|
20
|
3
|
10
|
33
|
|
Забойщики
|
2
|
20
|
3
|
10
|
66
|
|
Машинист крана
|
1
|
20
|
3
|
10
|
33
|
|
Водители
|
3
|
20
|
3
|
10
|
99
|
|
Мастер
|
1
|
20
|
3
|
10
|
33
|
|
Итого
|
297
|
Общая численность персонала 9 ед., в том числе и ИТР -
1 ед.
Общая сумма зарплаты за месяц - 297 тыс. руб.
Оплата отпусков (15% от зарплаты) - 44,5 тыс. руб.
Итого: 341,5 тыс. руб.
Налоги на фонд заработной платы (26%) - 88,8 тыс. руб.
Общий месячный фонд зар.платы - 430,3 тыс. руб.
Годовой фонд заработной платы: 5164,2 тыс. руб
Таким образом мы имеем окончательную таблицу:
Окончательная калькуляция себестоимости полезного ископаемого по базовому
и проектируемому вариантам представлены в таблице
Таблица 21
|
Статьи затрат
|
По базовому варианту
|
|
По проектируемому
варианту
|
|
|
|
на весь объем, руб
|
На 1 м3
|
на весь объем, руб.
|
На 1 м3
|
|
Запасные части
|
80,5
|
22
|
115,8
|
21
|
|
ФОТ с начислениями на ФОТ
|
5164
|
1434
|
5164,2
|
956
|
|
ГСМ
|
5583,4
|
1550
|
5289,5
|
979
|
|
Амортизация
|
805,4
|
223
|
1158
|
214
|
|
Взрывные работы
|
5760
|
1600
|
10080
|
1866
|
|
Затраты на оформление
земельного отвода
|
400
|
111
|
400
|
74
|
|
ИТОГО:
|
17793,6
|
22207,54112
|
|
|
5. График организации работ
.1 Сменная производительность экскаватора
Производительность экскаватора определяется по
формуле:
Е - емкость ковша экскаватора. Е=1м3 ;
Т- продолжительность смены, Т=10 часов;
-
коэффициент наполнения ковша, Кн=0,85 - окол; Кн=0,95 - вскрыша;
Кр
- коэффициент разрыхления грунта, Кр=1,7 - окол; Кр=1,2 - вскрыша;
Кв
- коэффициент использования экскаватора во времени, Кв=0,8;
Км-
коэффициент, учитывающий квалификацию машиниста, Км=0,86;
-
наибольшее возможное число циклов в минуту, =2;
Время экскавации одного блока
Т=750/412=1,3=2смены
5.2 Взрывные и буровые работы
Буровые работы были расчитаны в пункте 2.3.3, изходя из этого для
обуривания блока нужно пробурить 348м, а производительность станка 370м/см,
следовательно он обурит блок за одну смену
5.3 Погрузка блоков краном
Производительность пневмоколесного крана КС-5363В в
эталонных условиях (погрузка при половине вылета стрелы, подъем груза на высоту
3 м и поворот на 90°) составляет 160-180 т/см или 60-65 м3/см. С
учетом коэффициента использования 0.7 производительность составит 121-126 т/см
или 42-45 м3/см. следовательно для погрузки 75 кубов (после одного
взрыва) понадобится 2 смены работы крана.
5.4 Итоговое сравнение результатов
Новый расчет производственной мощности карьера
Таблица 22
|
Машины и оборудование
|
Эксплуатационная
производительность
|
Количество смен в году
|
Максимальная годовая
производительность оборудования
|
Годовая
производительность карьера
|
|
Добычные работы
|
|
кран КС-5363В
|
42 м3/см
|
365
|
15330 м3
|
5400 м3
|
|
Вскрышные работы
|
|
ЭО 5225 по околу
|
412 м3/см
|
365
|
150380 м3
|
48600 м3
|
|
Буровые работы
|
|
«Командо-110»
|
370 м/см
|
365
|
135050 м
|
25055 м
|
|
Карьерный транспорт
|
|
3 шт КамАЗ-256
|
468 т/см
|
365
|
170820 т
|
153090 т
|
|
КРАЗ-6444
|
48 т/см
|
365
|
17520 т
|
12600 т
|
Основные технико-экономические показатели месторождения Другорецкое-3
Таблица 23
|
Показатель
|
Кол-во, шт.
|
По базовому варианту
|
По проектируемому
варианту
|
|
Объём добычи по горной
массе
|
тыс.м3
|
36
|
54
|
|
Оборудование: 1. Автосамосвал
2. Экскаватор 3. Буровой станок 4. Кран 5. Компрессор
|
2/3 1 2/1 1 3/2
|
КамАЗ-256 ЭО 5225
«Поиск-1» КС-5363А ПР-10М
|
КамАЗ-256 ЭО 5225
«Коммандо-110» КС-5363А ПР-10М
|
|
Число работников
|
|
9
|
9
|
|
Производительность труда 1
работника
|
тыс.м3/год
|
4
|
6
|
|
Себестоимость добычи 1 м3
|
руб
|
4831
|
4112
|
|
Годовые затраты
|
тыс.руб
|
17793
|
22207
|
Заключение
Произведен анализ существующей технологии, механизации и организации
производства. Рассчитана возможность модернизации бурового парка по замене
бурового станка строчечного бурения. Экономически оценено и технологически
обосновано внедрение данного мероприятия. Применение данного мероприятия
уменьшит себестоимость продукции на 719р за кубометр, а так как наценка на один
куб составляла 30% от себестоимости, то рыночная цена одного кубометра была
6280р, если цена не поменяется, то годовая прибыль предприятия составит ≈12млн.руб.
что является на 7млн.руб больше чем в предыдущий год.
