Боевая проверка противогаза КИП-8

Кислородный изолирующий противогаз КИП-8 представляет собой аппарат с замкнутым циклом дыхания, регенерацией газовой смеси с использованием сжатого газообразного кислорода.

Противогаз предназначен для защиты органов дыхания и зрения человека при выполнении работ, связанных с тушением пожара в непригодной для дыхания среде.

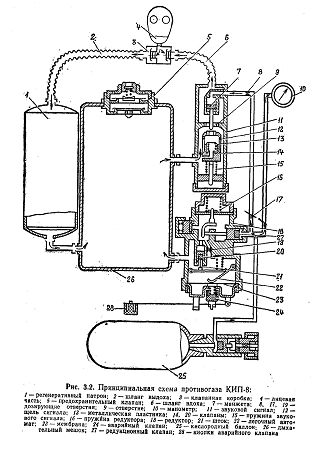

Принципиальная схема противогаза КИП-8: 1- регенеративный патрон; 2- шланг выдоха; 3- клапанная коробка; 4- лицевая часть; 5- предохранительный клапан; 6- шланг вдоха; 7- манжета; 8,17,19- дозирующие отверстия; 9- отверстие; 10- манометр; 11- звуковой сигнал; 12 - щель сигнала; 13- металлическая пластинка; 14,20 - клапаны; 15- пружина звукового сигнала; 16- пружина редуктора; 18- редуктор; 21- шток; 22- легочный автомат; 23- мембрана; 24- толкатель аварийной подачи; 25- кислородный баллон; 26- дыхательный мешок; 27- клапан редуктора; 28- кнопка включения аварийной подачи.

Кроме того, в комплект противогаза входит комплект инструмента и запасных частей.

Все узлы противогаза, за исключением клапанной коробки со шлем-маской, гофрированных трубок и манометра, размещены в жестком металлическом корпусе с открывающейся крышкой.

Для работы противогаз закрепляется на спине человека с помощью двух плечевых и поясного ремня.

Боевая проверка - вид технического обслуживания противогаза, проводимого в целях оперативной проверки исправности и правильности функционирования (действия) узлов и механизмов непосредственно перед выполнением боевой задачи по тушению пожара и ликвидации последствий аварии. Выполняется владельцем противогаза под руководством командира звена ГДЗС (начальника караула, командира отделения, по предназначению) перед каждым включением и СИЗОД.

Боевая проверка противогаза:

а) проверить маску (шлем-маску):

вынуть маску из сумки;

провести внешний осмотр маски;

вынуть пробку из патрубка соединительной (клапанной) коробки;

б) проверить работу клапанов вдоха, выдоха:

поднести патрубок соединительной (клапанной) коробки ко рту и сделать несколько вдохов и выдохов;

пережать шланг вдоха и силой легких создать разряжение в системе противогаза до возможного предела. Если дальнейшее разрежение в системе невозможно, клапан выдоха считается исправным;

пережать шланг выдоха и силой легких попытаться создать давление в системе противогаза. Если выдох невозможен, клапан вдоха считается исправным;

в) проверить герметичность противогаза на разряжение:

силой легких создать разряжение в системе противогаза до возможного предела. Если после задержки дыхания на 3-5 секунд дальнейшее разрежение в системе невозможно, противогаз герметичен;

г) проверить работу избыточного клапана:

сделать несколько выдохов в систему противогаза и наполнить дыхательный мешок воздухом до момента срабатывания избыточного клапана. Если избыточный клапан открывается без сопротивления выдоху, он считается исправным.

д) проверить работу звукового сигнализатора:

звуковой сигнализатор считается исправным, если при закрытом вентиле наполненного кислородного баллона, при вдохе слышен звук сигнала, а при открытом вентиле такой звук отсутствует.

При открытом до отказа вентиле баллона:

а) проверить работу механизма постоянной подачи кислорода:

Если слышен слабый шипящим звук поступления кислорода в дыхательный мешок, механизм считается исправным;

б) проверить работу легочного автомата:

сделать несколько глубоких вдохов из системы противогаза до срабатывания легочного автомата. Если появляется резкий шипящий звук кислорода, поступающего в дыхательный мешок, легочный автомат считается исправным;

в) проверить работу механизма аварийной подачи кислорода (байпаса):

г) проверить давление кислорода в баллоне: Проверяется по показанию манометра.

Задача № 1

противогаз изолирующий кислородный боевая проверка

Звено ГДЗС ушло в разведку в =13:20 часов. Очаг пожара обнаружили в =13:28часов. Емкость баллона - =10, количество баллонов - =1 шт. и минимальное давление воздуха в баллонах противогаза АСВ-2 - =18МПа. Определить время начала выхода звена ГДЗС из задымленной зоны и ожидаемое время выхода на свежий воздух? Давление резерва принять равным 0,30 МПа для всех противогазов.

Руководящим документом для проведения расчетов является Постановление №42 «Об утверждении правил организации газодымозащитной службы….

Расчеты производить в следующем порядке

Пусть объем баллонов  равен 10 л., количество баллонов  шт. равно 1. Время  равно 13:20, а время  - 13:28, минимальное давление в баллонах равно 18 МПа.

Расчеты производить в следующем порядке:

л.

 (для АСВ-2)

Время выхода

,

То есть через 30 мин после входа в зону непригодную для дыхания звено должно пересечь КПП на пути из зоны непригодной для дыхания. Следовательно, ожидаемое время выхода звена равно

Для упрощения расчетов необходимо найти падение давления воздуха в баллонах за 1 мин работы в противогазе (согласно Приложения 13 Правил организации газодымозащитной службы...).

Время, затраченное на поиск объекта горения (время входа) равно

Давление входа будет равно

Принимаем давление на непредвиденные обстоятельства Р_но равное половине давления входа

Давление выхода (т.е. то при котором надо начинать выходить из зоны непригодной для дыхания)

Тогда примерное время работы в непригодной для дыхания среде равно:

Из этого следует, что время начала выхода  будет равно:

Ответ: время начала выхода звена из задымленной зоны 13 час 40.5 мин.; ожидаемое время выхода звена из задымленной зоны 13 час 57.5 мин.

Задача № 2

Определить давление в баллонах изолирующих противогазов израсходованное на движение до очага пожара, время работы у очага пожара и давление кислорода в баллоне при котором они должны выходить из задымленного помещения, если за время движения до очага пожара давление в баллоне противогаза КИП-8 снизилось с P₁=18МПа до Р₂=16,5МПа. Расход кислорода принять нормативным согласно Правил организации газодымозащитной службы…... Время работы регенеративного патрона РП-8 считать достаточным для работы до полного израсходования кислорода.

Согласно Правил организации деятельности газодымозащитной службы расход кислорода принимается равным 2 л/мин. Объем баллона W по технической характеристике КИП-8 принимаем равным 1 л.

Примем давление (по заданию) равным 18 МПа, давление  равным 16,5 МПа.

Примем давление на непредвиденные обстоятельства равным половине давления входа

Давление резерва принимаем равным 30кгс/см².

Тогда давление выхода будет равно

Время работы в непригодной для дыхания среде будет равно

Учитывая, что  подставим значения в формулу

Ответ: время работы у очага пожара равно 66 мин., давление при котором газодымозащитники должны начать выход из зоны непригодной для дыхания 52,5 кгс/см².
