Трансформатор (от лат. transformo - преобразовывать) - статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока (ГОСТ Р52002-2003).

Трансформатор может состоять из одной (автотрансформатор) или нескольких изолированных проволочных, либо ленточных обмоток (катушек), охватываемых общим магнитным потоком, намотанных, как правило, на магнитопровод (сердечник) из ферромагнитного магнито-мягкого материала.

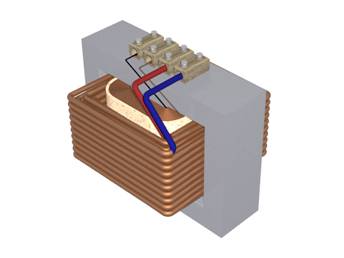

Рис. 1

Классификация трансформаторов

Конструкция трансформаторов в значительной степени зависит от их назначения. По этому признаку трансформаторы разделяют на следующие основные виды:

) Силовые, применяемые:

в системах передачи и распределения электроэнергии (распределительные);

для установок со статическими преобразователями (ионными или полупроводниковыми) при преобразовании переменного тока в постоянный (выпрямители) или постоянного в переменный (инверторы);

для получения требуемых напряжений в цепях управления электроприводами и в целях местного освещения;

) Силовые специального назначения - печные, сварочные т. п.;

) Измерительные - для включения электрических измерительных приборов в сети высокого напряжения или сильного тока;

) Испытательные - для получения высоких и сверхвысоких напряжений, необходимых при испытаниях на электрическую прочность электроизоляционных изделий;

) Радио трансформаторы - применяемые в устройствах радио- и проводной связи, в системах автоматики и телемеханики для получения требуемых напряжений, согласования сопротивлений электрических цепей, гальванического разделения цепей и др.

Кроме того, имеется еще ряд специализированных трансформаторов.

Трансформаторы одного и того же назначения могут различаться:

по виду охлаждения - с воздушным (сухие трансформаторы) и масляным (масляные трансформаторы) охлаждением;

по числу трансформируемых фаз - однофазные и многофазные;

по форме магнитопровода - стержневые, броневые, бронестержневые, тороидальные;

по конструкции обмоток - с концентрическими и чередующимися обмотками.

ТРАНСФОРМАТОРЫ ТОКА ТПОЛ-10

Трансформаторы тока ТПОЛ-10 предназначены для изолирования цепей вторичных соединений от высокого напряжения, для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в сетях переменного тока напряжением до 10 кВ. Трансформаторы служат для измерения тока, питания устройств релейной защиты в угольных и сланцевых шахтах, опасных по газу и пыли.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы используются в цепях переменного тока с частотой 50 или 60 Гц.

Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.

Трансформаторы ТПОЛ-10 изготавливаются в климатическом исполнении "У" и "Т", размещения 3 по ГОСТ 15150. Трансформаторы могут использоваться в следующих условиях:

Высота над уровнем моря 1000м;

Температура окружающей среды:

при исполнении У3: эксплуатация от -45°С...+40°С;

при исполнении Т3: эксплуатация от -10°С...+45°С;

Невзрывоопасная окружающая среда, без пыли, химически активных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию;

Рабочее положение любое.

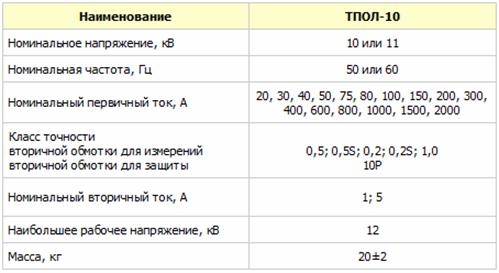

Трансформаторы тока ТПОЛ-10 имеют следующие технические характеристики:

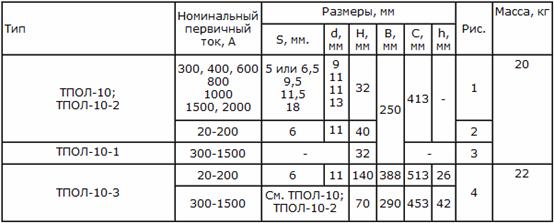

Габаритные размеры

Рис. 2 - Трансформатор тока ТПОЛ-10

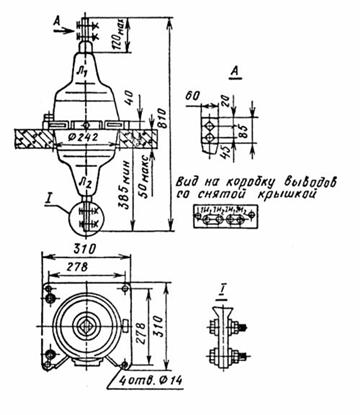

Рис. 3

ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПОЛ-20

Трансформатор ТПОЛ-20 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 20 кВ включительно. Кроме того, трансформатор тока ТПОЛ-20 на номинальный первичный ток 1500 А и номинальный класс точности 10Р/10Р может устанавливаться в цепях нулевых выводов турбогенератора, если значение тока последнего не превышает 400 А. Трансформатор изготовлен в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150

Условия работы:

высота над уровнем моря не более 1000 м;

окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

рабочее положение - любое.

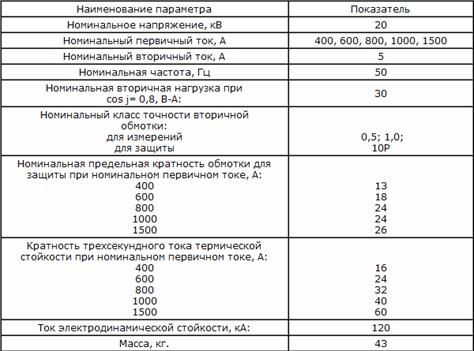

Технические характеристики:

Рис. 4

ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПОЛ-35

Трансформатор ТПОЛ-35 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 35 кВ включительно. Кроме того, трансформатор тока ТПОЛ-35 на номинальный первичный ток 1500 А и номинальный класс точности 10Р/10Р может устанавливаться в цепях нулевых выводов турбогенератора, если значение тока последнего не превышает 400А. Трансформатор изготовлен в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150.

Условия работы:

высота над уровнем моря не более 1000 м;

окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

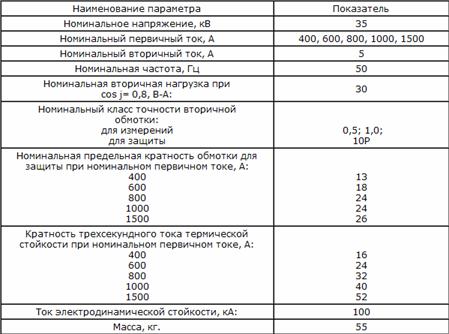

Технические характеристики:

трансформатор ток силовой испытательный
