Защита электродвигателей от аварийных и ненормальных режимов

МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

БАШКИРСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ УНИВЕРСИТЕТ










ОТЧЕТ

по производственной эксплуатационной практике


Факультет: Энергетический

Кафедра: электроснабжения и применения электрической

энергии в сельском хозяйстве

Специальность:140106 Электрификация и автоматизация с/х

Форма обучения: Очная

Курс, группа: ЭА 201/1

Ардуванов Ильгиз Радиевич


Уфа - 2012

ВВЕДЕНИЕ

Электрические машины широко применяют на электрических станциях, в промышленности, на транспорте, в авиации, в системах автоматического управления и регулирования, в быту. Они преобразуют механическую энергию в электрическую (генераторы) и, наоборот, электрическую энергию в механическую.

Любая электрическая машина может использоваться как генератор, так и двигатель. Это её свойство называется обратимостью. Она может быть также использована для преобразования одного рода тока в другой (частоты, числа фаз переменного тока, напряжения) в энергию другого вида тока. Такие машины называются преобразователями. Электрические машины в зависимости от рода тока электрической установки, в которой они должны работать, делятся на машины постоянного тока и машины переменного тока. Машины переменного тока могут быть как однофазными, так и многофазными. Наиболее широкое применение получили асинхронные двигатели и синхронные двигатели и генераторы.

Принцип действия электрических машин основан на использовании законов электромагнитной индукции и электромагнитных сил.

Электрические двигатели, используемые в промышленности, быту выпускают сериями, которые представляют собой ряд электрических машин возрастающей мощности, имеющих однотипную конструкцию и удовлетворяющих общему комплексу требований. Широко применяются серии специального назначения.

Защита электродвигателей. Схема защиты электродвигателя

При эксплуатации асинхронных электродвигателей, как и любого другого электрооборудования, могут возникнуть неполадки - неисправности, часто приводящие к аварийному режиму работы, повреждению двигателя. преждевременному выходу его из строя.

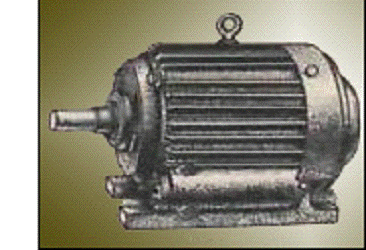

Рис.1 Асинхронный электродвигатель

Прежде, чем перейти к способам защиты электродвигателей стоит рассмотреть основные и наиболее частые причины возникновения аварийной работы асинхронных электродвигателей:

·        Однофазные и межфазные короткие замыкания - в кабеле, клеммной коробке электродигателя, в обмотке статора (на корпус, межвитковые замыкания).

Короткие замыкания - наиболее опасный вид неисправности в электродвигателе, т. к. сопровождается возникновением очень больших токов, приводящих к перегреву и сгоранию обмоток статора.

·        Тепловые перегрузки электродвигателя - обычно возникают, когда вращение вала сильно затруднено (выход из строя пошипника, попадание мусора в шнек, запуск двигателя под слишком большой нагрузкой, либо его полная остановка).

Частой причиной тепловой перегрузки электродвигателя, приводящей к ненормальному режиму работы является пропадание одной из питающих фаз. Это приводит к значительному увеличению тока (в два раза превышающего номинальный) в статорных обмотках двух других фаз.

Результат тепловой перегрузки электродвигателя - перегрев и разрушение изоляции обмоток статора, приводящее к замыканию обмоток и негодности электродвигателя.

Защита электродвигателей от токовых перегрузок заключается в своевременном обесточивании электродвигателя при появлении в его силовой цепи или цепи управления больших токов, т. е. при возникновении коротких замыканий. Для защиты электродвигателей от коротких замыканий применяют плавкие вставки, электромагнитные реле, автоматические выключатели с электромагнитным расцепителем, подобранные таким образом, чтобы они выдерживали большие пусковые сверхтоки, но незамедлительно срабатывали при возникновении токов короткого замыкания.

Для защиты электродвигателей от тепловых перегрузок в схему подключения электродвигателя включают тепловое реле, имеющее контакты цепи управления - через них подаётся напряжение на катушку магнитного пускателя.

Рис.2 Тепловое реле

При возникновении тепловых перегрузок эти контакты размыкаются, прерывая питание катушки, что приводит к возврату группы силовых контактов в исходное состояние - электродвигатель обесточен.

Простым и надёжным способом защиты электродвигателя от пропадания фаз будет добавление в схему его подключения дополнительного магнитного пускателя:

Рис.3 Схема подключения дополнительного магнитного пускателя

Включение автоматического выключателя 1 приводит к замыканию цепи питания катушки магнитного пускателя 2 (рабочее напряжение этой катушки должно быть ~380 в) и замыканию силовых контактов 3 этого пускателя, через который (используется только один контакт) подаётся питание катушки магнитного пускателя 4.

Включением кнопки «Пуск» 6 через кнопку «Стоп» 8 замыкается цепь питания катушки 4 второго магнитного пускателя (её рабочее напряжение может быть как 380 так и 220 в), замыкаются его силовые контакты 5 и на двигатель подаётся напряжение. При отпускании кнопки «Пуск» 6 напряжение с силовых контактов 3 пойдет через нормально разомкнутый блок-контакт 7, обеспечивая неразрывность цепи питания катушки магнитного пускателя.

Как видно из этой схемы защиты электродвигателя, при отсутствии по каким-то причинам одной из фаз напряжение на электродвигатель поступать не будет, что предотвратит его от тепловых перегрузок и преждевременный выход из строя.

Надежная и бесперебойная работа электродвигателей обеспечивается в первую очередь надлежащим выбором их по номинальной мощности, режиму работы и форме исполнения. Не меньшее значение имеет также соблюдение необходимых требований и правил при составлении электрической схемы, выборе пускорегулирующей аппаратуры, проводов и кабелей, монтаже и эксплуатации электропривода.

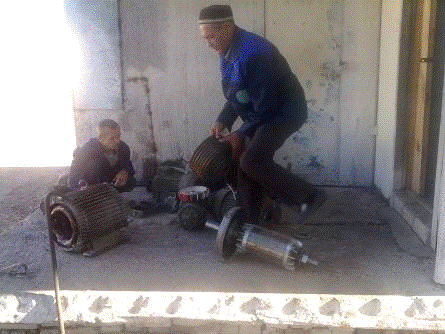

Рис.4 Разборка и сборка 3-х фазных асинхронных двигателей

Аварийные режимы работы электродвигателей

Даже для правильно спроектированных и эксплуатируемых электроприводов при их работе всегда остается вероятность появления режимов, аварийных или ненормальных для двигателя и другого электрооборудования.

К аварийным режимам относятся:

) многофазные (трех- и двухфазные) и однофазные короткие замыкания в обмотках электродвигателя; многофазные короткие замыкания в выводной коробке электродвигателя и во внешней силовой цепи (в проводах и кабелях, на контактах коммутационных аппаратов, в ящиках сопротивлений); короткие замыкания фазы на корпус или нулевой провод внутри двигателя или во внешней цепи - в сетях с заземленной нейтралью; короткие замыкания в цепи управления; короткие замыкания между витками обмотки двигателя (витковые замыкания).

Короткие замыкания являются наиболее опасными аварийными режимами в электроустановках. В большинстве случаев они возникают из-за пробоя или перекрытия изоляции. Токи короткого замыкания иногда достигают величин, в десятки и сотни раз превосходящих значения токов нормального режима, а их тепловое воздействие и динамические усилия, которым подвергаются токоведущие части, могут привести к повреждению всей электроустановки;

) тепловые перегрузки электродвигателя из-за прохождения по его обмоткам повышенных токов: при перегрузках рабочего механизма по технологическим причинам, особо тяжелых условиях пуска двигателя под нагрузкой или его застопоривании, длительном понижении напряжения сети, выпадении одной из фаз внешней силовой цепи или обрыве провода в обмотке двигателя, механических повреждениях в двигателе или рабочем механизме, а также тепловые перегрузки при ухудшении условий охлаждения двигателя. Тепловые перегрузки вызывают в первую очередь ускоренное старение и разрушение изоляции двигателя, что приводит к коротким замыканиям, т. е. к серьезной аварии и преждевременному выходу двигателя из строя.

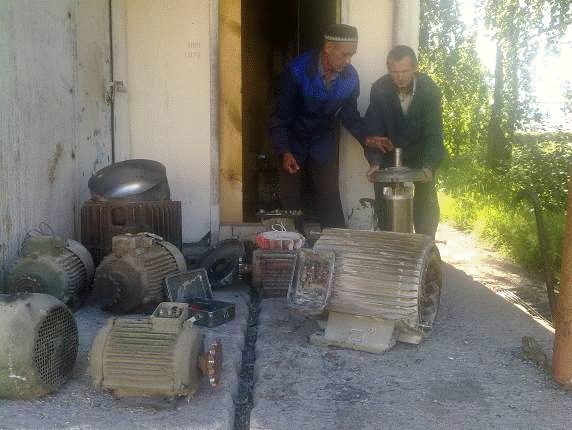

Рис.5 Разборка и сборка 3-х фазных асинхронных двигателей.

Виды защиты асинхронных электродвигателей

Для того чтобы защитить электродвигатель от повреждений при нарушении нормальных условий работы, а также своевременно отключить неисправный двигатель от сети, предотвратив или ограничив тем самым развитие аварии, предусматриваются средства защиты. Главным и наиболее действенным средством является электрическая защита двигателей, выполняемая в соответствии с «Правилами устройства электроустановок» (ПУЭ). В зависимости от характера возможных повреждений и ненормальных режимов работы различают несколько основных наиболее распространенных видов электрической защиты асинхронных двигателей.

Защита асинхронных электродвигателей от коротких замыканий

Защита от коротких замыканий отключает двигатель при появлении в его силовой (главной) цепи или в цепи управления токов короткого замыкания. Аппараты, осуществляющие защиту от коротких замыканий (плавкие предохранители, электромагнитные реле, автоматические выключатели с электромагнитным расцепителем), действуют практически мгновенно, т. е. без выдержки времени.

Защита асинхронных электродвигателей от перегрузки

Защита от перегрузки предохраняет двигатель от недопустимого перегрева, в частности и при сравнительно небольших по величине, но продолжительных тепловых перегрузках. Защита от перегрузки должна применяться только для электродвигателей тех рабочих механизмов, у которых возможны ненормальные увеличения нагрузки при нарушениях рабочего процесса.

Аппараты защиты от перегрузки (тепловые и температурные реле, электромагнитные реле, автоматические выключатели с тепловым расцепителем или с часовым механизмом) при возникновении перегрузки отключают двигатель с определенной выдержкой времени, тем большей, чем меньше перегрузка, а в ряде случаев, при значительных перегрузках, - и мгновенно.

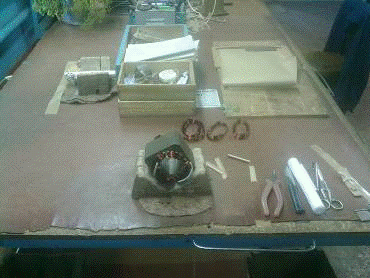

Рис.6 Обмоточный цех

Защита асинхронных электродвигателей от понижения или исчезновения напряжения

Защита от понижения или исчезновения напряжения (нулевая защита) выполняется с помощью одного или нескольких электромагнитных аппаратов, действует на отключение двигателя при перерыве питания или снижении напряжения сети ниже установленного значения и предохраняет двигатель от самопроизвольного включения после ликвидации перерыва питания или восстановления нормального напряжения сети.

Специальная защита от работы на двух фазах предохраняет двигатель от перегрева, а также от «опрокидывания», т. е. остановки под током вследствие снижения момента, развиваемого двигателем, при обрыве в одной из фаз главной цепи. Защита действует на отключение двигателя. В качестве аппаратов защиты применяются как тепловые, так и электромагнитные реле. В последнем случае защита может не иметь выдержки времени.

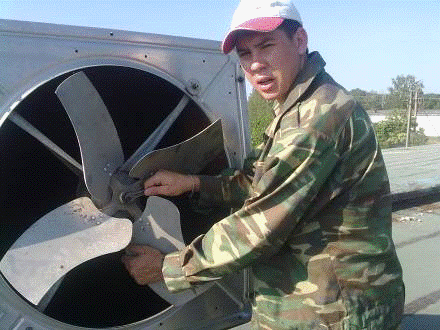

Рис.7 Замена, демонтаж и ТО системы вентиляции «Климат-47»

Другие виды электрической защиты асинхронных электродвигателей

Существуют и некоторые другие, реже встречающиеся виды защиты (от повышения напряжения, однофазных замыканий на землю в сетях с изолированной нейтралью, увеличения скорости вращения привода и т. п.).

Электрические аппараты, применяемые для защиты электродвигателей

Аппараты электрической защиты могут осуществлять один или сразу несколько видов защит. Так, некоторые автоматические выключатели обеспечивают защиту от коротких замыканий и от перегрузки. Одни из аппаратов защиты, например плавкие предохранители, являются аппаратами однократного действия и требуют замены или перезарядки после каждого срабатывания, другие, такие как электромагнитные и тепловые реле, - аппараты многократного действия. Последние различаются по способу возврата в состояние готовности на аппараты с самовозвратом и с ручным возвратом.

Выбор вида электрической защиты электродвигателей

Выбор того или иного вида защиты или нескольких одновременно производится в каждом конкретном случае с учетом степени ответственности привода, его мощности, условий работы и порядка обслуживания (наличия или отсутствия постоянного обслуживающего персонала).Большую пользу может принести анализ данных по аварийности электрооборудования в цехе, на строительной площадке, в мастерской и т. п., выявление наиболее часто повторяющихся нарушений нормальной работы двигателей и технологического оборудования. Всегда следует стремиться к тому, чтобы защита была по возможности простой и надежной в эксплуатации.

Для каждого двигателя независимо от его мощности и напряжения должна быть предусмотрена защита от коротких замыканий. Здесь нужно иметь в виду следующие обстоятельства. С одной стороны, защиту нужно отстроить от пусковых и тормозных токов двигателя, которые могут в 5-10 раз превышать его номинальный ток. С другой стороны, в ряде случаев коротких замыканий, например при витковых замыканиях, замыканиях между фазами вблизи от нулевой точки статорной обмотки, замыканиях на корпус внутри двигателя и т. п., защита должна срабатывать при токах, меньших пускового тока. В таких случаях рекомендуется использовать устройство плавного пуска (софтстартер).Одновременное выполнение этих противоречивых требований с помощью простых и дешевых средств защиты представляет большие трудности. Поэтому система защиты низковольтных асинхронных двигателей строится при сознательном допущении, что при некоторых отмеченных выше повреждениях в двигателе последний отключается защитой не сразу, а лишь в процессе развития этих повреждений, после того как значительно возрастет ток, потребляемый двигателем из сети.


ГУП ППЗ «Благоварский»

ГУП "Племптицезавод Благоварский" является правопреемником птицефабрики “Благоварская”, которая была введена в строй в 1977 году как товарное хозяйство по производству утиного мяса. В 1995 году птицефабрика получила статус государственного племенного птицеводческого завода с возложением функций селекционно-генетического центра по утководству. Племптицезавод “Благоварский” расположен вблизи села Языково, Благоварского района республики Башкортостан.

Общая земельная площадь составляет 2108 га, из них пашни занимают1908 га, а сенокосы и пастбища 58 га. Среднее поголовье уток 111,6 тысяч голов, в том числе 25,6 тысяч голов утки-несушки.

В коллективе трудится 416 человек, из них в аппарате управления 76.

В структуре завода функционируют:

. Цех родительского стада уток: имеет 30корпусов с количеством птицемест на 110 тысяч голов.

. Цех выращивания ремонтного молодняка: имеет 6 корпусов с количеством птицемест на 54 тысячи голов.

. Инкубатории: 3 цеха с общей мощностью 695520 шт. яиц на одну закладку.

. Цех убоя с производительностью 6-7 тысяч голов за смену.

. Цех кормоприготовления с производительностью 50 тонн за смену с емкостью 450 тонн.

. Автотранспортный цех: автомобили - 53, трактора - 30, сельхозмашины 27.

В 1998 году на базе племптицезавода создана научно-производственная система по утководству, объединяющая работу птицехозяйств, занимающихся разведением уток в 24 регионах российской федерации. Через научно-производственную систему реализуется более 20 млн. штук племенных яиц и 15 млн. голов молодняка уток. Племматериал так же поставляется в такие страны ближнего зарубежья как Казахстан и Украина.

Утки созданные селекционерами ГУП “Племптицезавода Благоварский” получили повсеместное распространение в Российской Федерации, их успешно разводят как в Краснодарском , так и в Приморском краях. Использование уток селекции племзавода в структуре общегопоголовья уток России составляет около 80%.

Дневник

Дата

Рабочее место

Вид работы

Технология выполнения работы

Подпись руков.

Примечание

26.06.12-27

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Разборка и сборка 3-х фазных асинхронных двигателей.





 28.06.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Замена автоматических выключателей.





 29.06.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Прокладка кабеля.





 30.06.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Прокладка кабеля.





 01.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Сборка зернодробилки, монтаж водонагревателя.





 04.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Замена, демонтаж и ТО системы вентиляции «Климат-47»





 05.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Замена, демонтаж и ТО системы вентиляции «Климат-47»





 06.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Монтаж системы освещений.





 07.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Монтаж, ТО системы вентиляции «Климат-47»



 08.07.12-09.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Плановая работа.

 Очистка и уборка от зеленых насаждений вокруг охраняемой зоны ЛЭП.





 10.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Установка дизельной электростанции.






Дневник

Дата

Рабочее место

Вид работы

Технология выполнения работы

Подпись руков.

Примечание

 11.07.12-15.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Монтаж, ТО системы вентиляции «Климат-47»





 16.07.12-17.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Замена автоматических выключателей.





 18.07.12-22.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Замена, демонтаж и ТО системы вентиляции «Климат-47»





 23.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Плановая работа.

 Очистка и уборка от зеленых насаждений вокруг охраняемой зоны ЛЭП.





 24.07.12-29.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Монтаж и запуск АВМ.





 30.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Разборка и сборка 3-х фазных асинхронных двигателей.





 31.07.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Монтаж системы освещений.





 1.08.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Техническое обслуживание трансформаторов.





 2.08.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.





 3.08.12-4.08.12

Благоварский р-н, ГУП « ППЗ Благоварский»

 Монтажная работа.

 Замена автоматических выключателей.






Начало практики 26.06.12 Конец практики 04.08.12

ЗАКЛЮЧЕНИЕ

В результате прохождения производственной эксплуатационной практики в ГУП ППЗ «Благоварский» мною были изучены структура предприятия, схема сети электроснабжения предприятии, а так же собран материал по теме: защита электродвигателей от аварийных и ненормальных режимов.

защита электродвигатель

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1.Лещинская,Т.Б. Электроснабжение сельского хозяйства (Текст): Учеб. для вузов / Т.Б. Лещинская , И.В. Наумов.-М.:Издательство «Колосс», 2008.-655с. ил.

.Макаров, Е.Ф. Обслуживание и ремонт электрооборудования электростаеций и сетей (Текст) : учебник для нач. проф. образования /

Е.В.Макаров.-М.:Издательский центр «академия»,2003.-448с.

.Герасименко, А.А. Электроэнергетические системы и сети. Расчеты параметров и режимов работы электрических сетей (Текс): В 2-ч Ч. 1 и 2 / А.А.Герасименко, Т.М. Чупак.-Красноярск.: ИПЦ КГТУ,

.-222с, 172с.
