Введение

Глава 1. Обзор конструкции АСП, с входящим в нее автоматическим элеватором

.1 Назначение проектируемой конструкции

.2 Анализ оборудования

.2.1 Порядок работы автоматического элеватора

.2.2 Работа механизмов АСП

.3 Основные параметры АЭ-125-3

Глава 2. Расчетная часть

.1 Расчет конструкции скважины и бурильной колонны

.2 Выбор класса буровой установки

.3 Расчет пружины рычага элеватора

Глава 3. Технологическая часть

.1 Подготовка оборудования к эксплуатации

.1.1 Формирование парка оборудования

.1.2 Транспортировка оборудования

.2 Анализ эффективности работы оборудования

.3 Причины отказов оборудования

.3.1 Деформация и изломы элементов оборудования

.3.2 Износ элементов оборудования

.4 Хранение оборудования

.6 Разборка и сборка оборудования

Список литературы

Введение

Темпы роста добычи нефти и газа во многом зависят от успехов бурения. Бурение скважин - это капитало- и материалоемкое производство, которое занимает центральное место в развитии нефтегазовой отрасли. Именно буровые предприятия создают новые нефтегазодобывающие мощности. Важнейшей частью их экономической стратегии является повышение экономической эффективности производства буровых работ.

Известно, что добыча нефти и газа процесс трудоемкий и практически всегда связан с риском для жизни газовиков и нефтяников.

На заре нефтяной отрасли технологии, оборудование для бурения позволяли разрабатывать не глубокие горизонты. Но и количество извлекаемого сырья было достаточно для человеческих нужд.

Нефтегазовый комплекс России в своем развитии последовательно проходил ряд стадий, обусловленных различными причинами объективного характера. Каждая из них требует своих стратегий и тактических решений. С 1981 года объемы разведочного и эксплуатационного бурения неизменно увеличивались. Но в результате событий 1988 года сложившаяся система материально-технического обеспечения дала сбой, резко сократилось бюджетное финансирование, выросли цены на буровое оборудование, химические реагенты и материалы, что, в свою очередь, обусловило резкое сокращение буровых работ.

Количественный состав и качественный уровень основных производственных фондов буровых предприятий, особенно их активной части, также претерпели изменения. Большая часть парка буровых установок оказалась физически изношенной и морально устаревшей. Средний возраст их составляет более 9 лет при нормативном сроке службы 7-8 лет.

Неудовлетворительное состояние технической базы российской нефтегазовой отрасли требует проведения масштабной модернизации оборудования. Так средний коэффициент износа оборудования по отрасли составляет 70%, а по отдельным предприятиям он достигает 80%. До 2020 года на техническое перевооружение отрасли необходимо как минимум от $20 до $40 млрд.

Таким образом, одним из путей решения задач, которые стоят перед нефтегазовой отраслью в ближайшей перспективе, является дальнейшее техническое переоснащение парка буровых установок и оборудования новыми, более совершенными.

Для современного периода развития нефтяной промышленности России характерно привлечение сервисных компаний к выполнению работ по строительству скважин и проведения ремонтных работ. Следовательно, в данных условиях выполнения технологической операции строительства скважины буровое оборудование должно, не только отвечать высоким техническим требованиям, но и обладать универсальностью конструкции.

Сейчас глубина скважин достигает 4500-5000 м. бурение таких скважин высокотехнологичный, дорогостоящий процесс, занимающий не малое количество времени.

Стремясь уменьшить затраты на себестоимость продукции пласта, необходимо повышать эффективность бурения.

Одним из важных показателей эффективности бурения, является затраченное время на строительство скважины.

Путь строительства скважины сложен из нескольких основных этапов, это:

) получение геологоразведочных данных;

) подбор оборудования и персонала;

)Монтаж БУ;

)бурение;

)обсадка скважины, ее цементация и установка устьевого оборудования.

Самым длительным этапом является бурение скважины, который в свою очередь состоит из:

)спуско-подъемных операций(СПО);

)разрушение породы;

)подготовка бурового раствора и др.

Доля времени на спуско-подъёмные операции (СПО) в цикле строительства скважины велика и составляет 25-60 % от общего времени проводки скважины. Сокращая время на СПО, повышается эффективность бурения, компания-заказчик несет меньшие затраты, так как уменьшаются сроки аренды буровой техники и найма рабочего персонала. Тем самым, понижается себестоимость извлекаемой продукции пласта, что очень важно для добывающих компаний с точки зрения экономии и конкурентоспособности на сырьевом рынке. Для уменьшения времени СПО применяются многочисленные средства автоматизации и механизации. К числу такого оборудования относится автоматический элеватор, использование которого совместно с комплексом АСП существенно сокращает процесс спуско-подъема.

Глава 1. Обзор и анализ проектируемого оборудования

.1 Назначение проектируемой конструкции

Автоматический элеватор предназначен для автоматического захвата и освобождении колонны бурильных труб в процессе проведении спуско-подъемных операций с помощью комплекса механизмов типа АСП, а также для подсоединении к нему вертлюга через специальную подвеску в процессе бурении скважины.

.2 Анализ оборудования

Для автоматизации спускоподъемных операций бурильного инструмента широко применяют автоматы спуска-подъема типа АСП.

В состав комплекса АСП входят автоматический элеватор, механизм захвата свечи, механизм подъема свечи, механизм расстановки свечей, подсвечники и магазины, подвижный центратор и пульт управления.

Автоматический элеватор, подвешенный к талевому блоку, предназначен для подхвата и освобождения колонны бурильных труб при спускоподъемных операциях. Механизм захвата свечи работает при включении с пульта управления, автоматически захватывая свечу и освобождая ее после установки на подсвечник. Этот механизм состоит из захватного устройства и каретки, которая крепится к скобе стрелы механизма расстановки свечей. Механизм подъема свечи (МПС), служащий для подъема и спуска механизма захвата со свечой при ее переносе, представляет собой блок цилиндров двойного действия с рабочим давлением 0,6 - 0,9 МПа.

Механизм расстановки свечей предназначен для переноса свечи с центра скважины на подсвечник и обратно со скоростью 0,4 м/с. Он состоит из рамы с тележкой, перемещающейся по направляющим, и стрелы. Привод механизма - от электродвигателей переменного тока мощностью 3,5 кВт каждый. Подсвечник представляет собой металлоконструкцию, разделенную на секции и предназначенную для установки на ней свечей. Для удержания верхних концов свечей в определенном порядке используют магазин, разделенный на секции пальцами. Подвижный центратор перемещается по специальным направляющим канатам и удерживает верхний конец свечи в центре скважины при свинчивании и развинчивании.

Пульт управления всеми механизмами АСП установлен на площадке для обслуживания подсвечника. Пульт имеет сидение для оператора, обогревательное устройство, используемое в холодное время года, и специальное зеркало для наблюдения за работой механизмов и правильной расстановкой верхних концов свечей.

Комплекс механизмов типа АСП обеспечивает:

совмещение во времени подъема и спуска колонны труб и незагруженного элеватора с операциями установки свечей на подсвечник, выноса ее с подсвечника, а также с развинчиванием или свинчиванием свечи с колонной бурильных труб;

механизацию установки свечей на подсвечник и вынос их к центру, а также захват или освобождение колонны труб автоматическим элеватором.

Для захвата и поддержания на весу колонны бурильных или обсадных труб при спуско-подъемных операциях используются элеваторы. Бурильные или обсадные трубы захватываются элева тором под нижний торец муфты или замка.

Практикой эксплуатации определены следующие основные требования к конструкциям элеваторов:

) они должны обеспечивать удобную, надежную и безопасную работу при минимальных затратах времени на одевание их на трубу и снятие с нее;

)элементы крепления деталей элеватора должны быть предохранены от выпадания в процессе работы;

)3необходимо, чтобы замковое устройство было надежным и безопасным в работе и обеспечивало автоматическое закрывание элеватора, исключая самопроизвольное открывание как под нагрузкой, так и при снятии нагрузки;

)конструкция элеватора должна быть такой, чтобы исключалась опасность защемления рук рабочего при открывании и закрывании элеватора;

)размеры проушин должны обеспечивать свободное одевание и вывод штропов соответствующей грузоподъемности;

)вес элеватора должен быть минимальным;

)приспособления для предохранения штропов от выпадания из проушин элеваторов должны быть надежными и удобными в работе.

Комплекс механизмов АСП предназначен для механизации и частичной автоматизации спуско-подъемных операций при бурении скважин.

Комплекс механизмов обеспечивает:

а)       совмещение во времени спуска и подъема колонны бурильных труб и ненагруженного элеватора с операциями свинчивания и развинчивания свечей, их установку на подсвечник и вынос к центру скважины;

б)      механизацию свинчивания и развинчивания замковых соединений свечей;

в)      автоматизацию захвата и освобождения колонны бурильных труб элеватором;

г)       механизацию установки свечей на подсвечник и выноса их к центру скважины;

д)      механизацию смазки резьбы замковых соединений свечей. Техническая характеристика комплексов механизмов АСП приведена в табл. 1.

Ниже описывается комплекс механизмов АСП.

В комплекс механизмов АСП (рис. 1) входят: кронблок 8 с дополнительным шкивом 9, талевый блок 4 специальной конструкции, механизм подъема свечей 13, механизм захвата свечей 5, механизм расстановки свечей 10, центратор 6 с направляющими канатами, автоматический элеватор 3, подсвечник 11, магазин для размещения свечей 7, механизм для смазки резьбы свечей 12, автоматический буровой ключ 1 и пневматические клинья 2.

Механизм расстановки свечей предназначен для переноса свечей с подсвечника к центру скважины и обратно при выполнении спуско-подъемных операций комплексом механизмов АСП.

Механизм расстановки свечей (рис. 2) состоит из полатей I, тележки 3, стрелы 5 и пульта управления.

В вертикальной плоскости передней панели полатей расположены два швеллера, по которым передвигатеся в горизонтальном направлении тележка на блок-роликах 4 и 6. На концах нижнего швеллера установлены упоры 7, ограничивающие передвижение тележки.

Тележка представляет собой сварную раму, на которой смонтированы стрела и однотипные приводы тележки и стрелы. Приводы состоят из электродвигателя, червячного редуктора, муфты предельного момента, колодочного тормоза и звездочки. Звездочки, вращаясь по неподвижно закрепленным цепям 2, передвигают тележку и стрелу. На одном конце стрелы смонтированы амортизатор и механизм захвата свечи, а на другом - упор, предохраняющий падение стрелы при монтаже механизма и наладочных работах. Амортизатор служит для смягчения ударов при подводе механизма захвата к свече.

В исходном положении тележка находится посредине полатей, против центра скважины, а стрела полностью задвинута в тележку.

При подъеме бурильного инструмента стрела выдвигается к центру скважины до тех пор, пока механизм захвата не упрется в отвинченную свечу и не захватит ее. Во время упора механизма захвата в свечу муфта предельного момента проскальзывает. После захвата свечи стрела втягивается в тележку до исходного положения. Затем тележка со свечей перемещается до намеченной секции магазина и стрела заводит свечу в магазин и на подсвечник.

При спуске бурильного инструмента операции выполняются в обратном порядке.

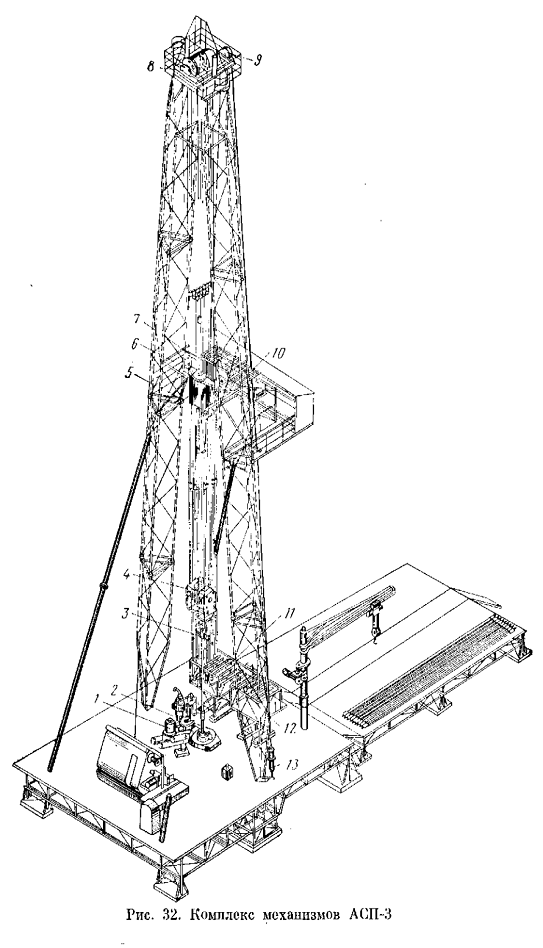

Рис.1. Комплекс механизмов АСП

Рис.2. Механизм расстановки свечей.

Механизм подъема свечей предназначен для подъема и спуска свечи, удерживаемой механизмом захвата, при выполнении спуско-подъемных операций комплексом механизмов АСП.

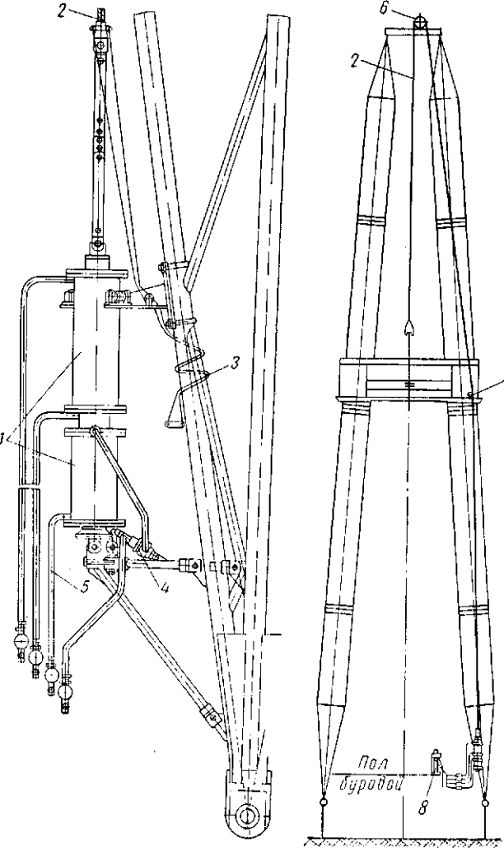

Механизм подъема (рис. 3) состоит из блока пневматических цилиндров 1 двойного действия, подъемного каната 2, вспомогательного цилиндра 4, регулировочного каната 3, воздухопроводов 5 и пульта управления 8.

Подъемный канат одним концом крепится к подвижному штоку пневмоцилиндров, проходит через нижний блок 7 и дополнительный шкив 6 крон-блока и вторым концом крепится к механизму захвата свечей.

При движении поршней пневматических цилиндров под действием сжатого воздуха механизм захвата спускается или поднимается.

Два пневматических цилиндра механизма подъема сблокированы между собой на случай обрыва пневматических шлангов или больших утечек в воздухопроводах.

Механизм захвата свечей предназначен для захвата свечи и удерживания ее на весу во время переноса от центра скважины на подсвечник и обратно, а также для раскрытия кулачков центратора при выносе свечи из центра скважины при выполнении спуско-подъемных операций комплексом механизмов АСП.

Механизм захвата (рис. 4) состоит из двух основных узлов: неподвижной направляющей части 1, которая закреплена на конце стрелы механизма расстановки свечей с помощью оси 6, и подвижной части 5, перемещающейся в неподвижной.

Неподвижная часть представляет собой сварную конструкцию, в которой установлены восемь роликов 8 для перемещения и удержания подвижной части. Для предохранения от бокового смещения подвижной части сверху и снизу в подвижной части установлено по одному ролику 9.

Рис. 3. Механизм подъема свечей

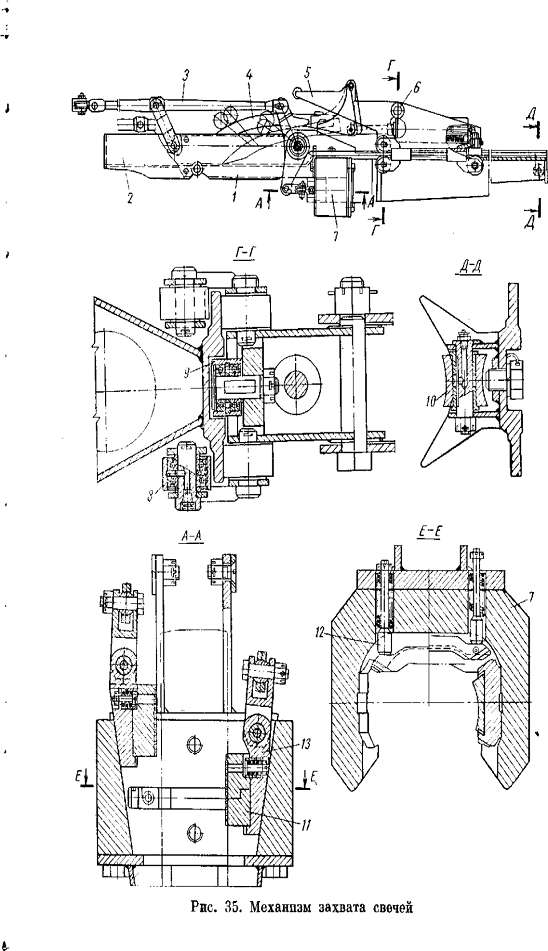

Рис.4.Механизм захвата свечи.

Корпус подвижной части также сварной и по всей своей длине имеет направляющую планку, которая перемещается по роликам неподвижной части. В верхней части корпуса закреплена клиновая головка 2, предназначенная для раскрытия кулачков центратора при выносе свечи с центра скважины. В средней части корпуса закреплена скоба 7, в которой по двум пазам типа «ласточкин хвост» перемещаются клинья 13 со сменными губками 11. В средней части скобы установлен фиксатор 12, предохраняющий от внецентрового захвата губками трубы и захвата ее выше нормального положения. Вверху и внизу корпуса установлены сферические ролики 10 для направления трубы.

Приводной частью механизма является тяга 3, один конец которой соединен двухплечным рычагом с клиньями, а другой - с подъемным канатом механизмом подъема свечи. Тяга передает движение от механизма подъема клиньями через двухплечный рычаг, а всей подвижной части механизма - посредством подъемного каната. Копир 4 предназначен для регулирования клиньев. Схема работы механизма захвата показана на рис. 4.

Подвижной центратор предназначен для поддержания верхнего конца свечи при завинчивании и отвинчивании ее, удержания талевого блока от раскачивания при выполнении спуско-подъемных операций комплексом механизма АСП.

Подвижной центратор (рис. 6) состоит из центратора и направляющих канатов, закрепленных на специальной подвеске. Центратор служит для поддержания свечи, а напраляющие канаты - для направления движения центратора и удержания его в горизонтальном положении.

При подъеме бурильного инструмента талевый блок, подойдя к центратору, раструбом входит в воронку центратора и далее вместе с центратором движется вверх на длину свечи.

Колонна бурильных труб устанавливается на пневматические клинья в роторе, после чего талевый блок вместе с центратором движется вниз. Как только верхний конец свечи войдет в отверстие центратора, последний останавливается на конусных опорах направляющих канатов, а талевый блок продолжает движение вниз по свече.

В это время свеча отвинчивается, а центратор удерживает ее за верхний конец. После отвинчивания свечи механизм захвата берет ее ниже центратора и поднимает. При этом механизм захвата наголовником входит клином в разрез отверстия центратора и утопляет кулачки, а затем выходит со свечей из центратора.

Подсвечник (рис. 7.) предназначен для установки на нем в определенном порядке свечей при подъеме бурильного инструмента и для направления движения свечей при переносе их от центра или

Рис. 7. Подсвечник.

к центру скважины при выполнении спуско-подъемных операций комплексом механизмов АСП.

Подсвечник представляет собой сварную конструкцию, состоящую из двух опор, одинаковых по конструкции, на каждой из которых сверху смонтирована площадка. Площадки разделены бортами

на секции, обеспечивающими правильную установку свечей рядами. Каждая секция закрывается дверкой 1. Дверками регулируется очередность заполнения секций свечами. Кронштейны 4 служили для направления движения свечей при переносе их на подсвечник. Амортизатор 2 предназначен для гашения удара свечи о подсвечник. Нижние концы свечей, установленных на подсвечник, подогреваются паром, который подключен к трубам площадок.

Магазин для свечей предназначен для поддержания верхних концов свечей, установленных на подсвечник, и для расстановки их в определенном порядке, необходимом для взятия свечей механизмом захвата, при выполнении спуско-подъемных операций комплексом механизмов АСП.

Комплект состоит из двух магазинов, расположенных на вышке слева и справа относительно скважины. Конструкция магазинов выполнена в виде гребенки, сваренной из труб. В промежутки между пальцами гребенки заводятся верхние концы свечей.

Механизм смазки свечей предназначен для смазки резьб замковых соединений свечей при спуске бурильного инструмента комплексом механизмов АСП.

Механизм (рис. 8) состоит из смазочной камеры 1, выполненной совместно с бачком 2 для смазки, двух специальных форсунок 5 для распиливания смазки, дозатора 12, пневмоцилиндра 6 для перемещения камеры и пульта управления.

Дозатор служит для установления определенной порции смазки, впрыскиваемой в камеры для смазки одного замка. Он представляет собой цилиндр с двумя поршнями, соединенными между собой штоком. В полость с поршнем диаметром 80 мм из бачка 2 через патрубок 9 и клапан 10 поступает смазка, а при подаче воздуха давлением 6-9 кгс/см2 в полость с поршнем диаметром 120 мм смазка из полости диаметром 80 мм под давлением поступает к форсункам через клапан 11 и нагнетательный маслопровод. Обратный ход поршней, при котором смазка поступает в дозатор, осуществляется под действием пружины.

Величина порции масла, впрыскиваемой в камеру, регулируется болтом 13. Дозатор имеет сливную пробку 3, через которую сливается масло при ремонте. Смазочная камера поднимается до упора амортизатора 4 в ниппель замка свечи с помощью пневматического цилиндра 6. Положение камеры фиксируется пальцем 8 в отверстиях кронштейна 7.

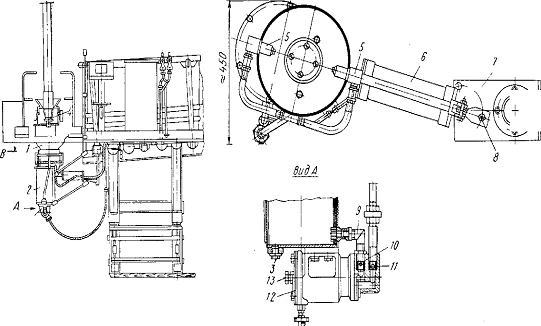

Рис.8 Механизм смазки свечей

Автоматический элеватор предназначен для автоматического захватывания и освобождения бурильной колонны при выполнении спуско-подъемных операций комплексом механизмов АСП.

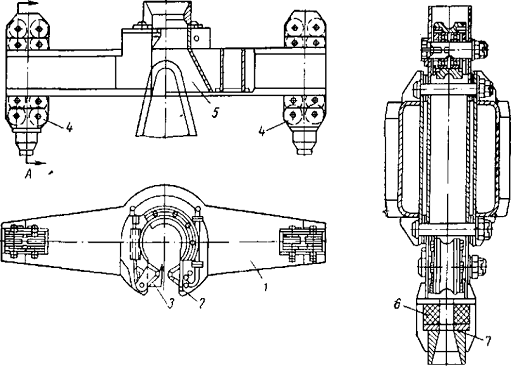

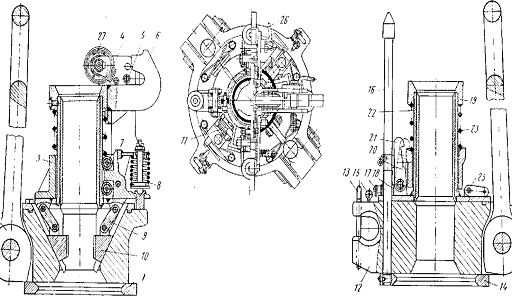

Автоматический элеватор (рис. 9) состоит из силовой группы деталей, воспринимающих нагрузки от веса бурильного инструмента, и группы деталей рычажного механизма, служащего для автоматического захвата и освобождения бурильной колонны. Основными деталями силовой группы являются: корпус 1 и два штропа 2. Штропы присоединяются к проушинам 24 корпуса с помощью пальцев. Штропами элеватор подвешивается на проушины скобы талевого блока, а на проушины 12 подвешиваются обычные штропы для подвески к автоматическому элеватору вертлюга или обычных элеваторов. Проушины 12 снабжены предохранительными пальцами 13, которые на тросиках прикреплены к кольцам 15.

Отверстие в корпусе служит для свободного прохождения бурильных замков и труб, а кулачки 10 - для подхвата бурильной колонны.

Рычажная система состоит из фланца с патрубком 22, служащего направлением для каретки 3. Каретка шарнирно соединена с четырьмя рычагами 4 и через подвески 9 с тремя кулачками 10. Ролики 7 служат для перемещения каретки по патрубку 22. Вверху рычага 4 имеется ролик 27, а внизу пружина 8, под действием которой все рычаги стремятся сблизиться между собой.

К верхней части патрубка прикреплен копир 19 с четырьмя проушинами 6, в вырезы которых при работе заходят ролики >. Между копиром и кареткой установлена пружина 23, способствующая быстрому опусканию каретки.

Защелки 21 под действием пружин 11 стремятся прижаться к ш-ретке и служат, таким образом, для фиксации каретки в нижнем положении. Открывается и фиксируется защелка в открытом положении с помощью роликов 20 и двух штоков 16, сблокированньх между собой кольцом 14. Штоки фиксируются в верхнем положении поворотом ручек двух запоров 17. Упор 25 служит для фиксации каретки в верхнем положении.

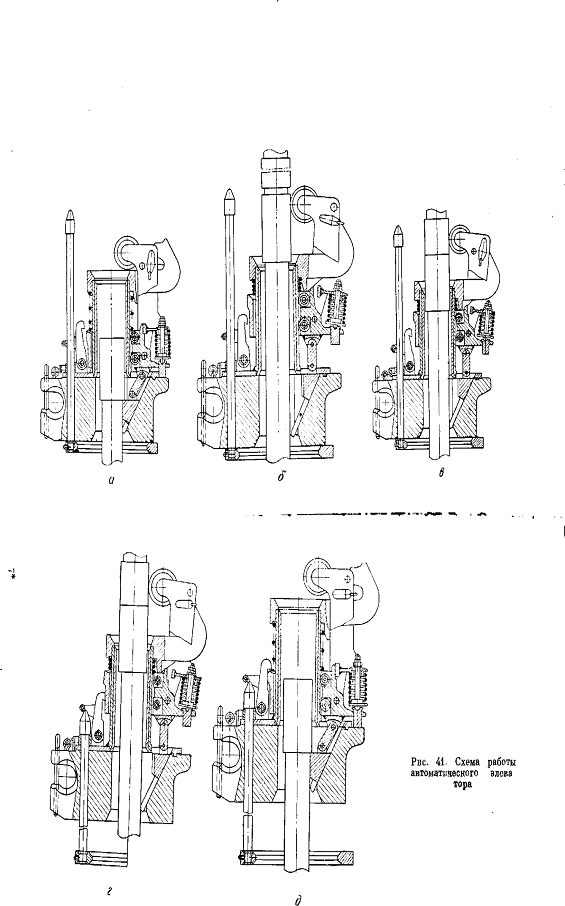

.2.1 Порядок работы автоматического элеватора

Элеватор с зафиксированной кареткой упором 25 в верхнем положении заводится на трубу. После того как ролики 27 наедут на замо;, упор 25 отводится в исходное положение.

При подъеме бурильного инструмента штоки 16 зафиксированы в верхнем положении, а ручки 26 рычагов 4 повернуты в положена подъема. Во время подъема колонны кулачки 10 находятся в нижнем положении, плотно охватывая тело трубы, и воспринимают вес бурильного инструмента своей верхней торцовой поверхностью (рис. 10, а).

После посадки колонны труб на пневматические клинья талевой блок с автоматическим элеватором спускают вниз по свече. Пи спуске ролики 27 доходят до торца бурильного замка и упираются в него. При этом движение подвижной части элеватора приоса-навливается до тех пор, пока ролики 5 не перестанут упираются в вертикальную поверхность проушины 6.

Затем под весом корпуса элеватора ролики 27 с рычагами 4 разводятся, при этом преодолеваются усилия пружин 8. В таком положении кулачки обеспечивают свободный проход замков труб черз элеватор (рис. 10, б).

Элеватор опускают до тех пор, пока ролики 27 не наедут на замок бурильной трубы, захваченной пневматическими клиньями. Одновременно со спуском элеватора отвинчивается поднятая свеча.

После того как уберут отвинченную свечу, элеватор поднимают. При этом в первый момент происходит подъем ненагруженного элеватора, а затем ролики 27 скатываются с замка и под действием пружины 8 сближаются. Движение каретки и связанных с ней кулачков 10 прекращается, а дальнейший подъем корпуса сближает кулачки, которые плотно охватывают тело трубы (рис. 10, а). После упора кулачков в торец замка бурильная колонна поднимается.

При спуске бурильного инструмента защелки 21 ставят в рабочее положение, освободив штоки 16, а ручки 26 рычагов 4 поворачивают в положение подъема.

Перед спуском очередной свечи в скважину автоматический элеватор находится в крайнем нижнем положении (рис. 41, в), при этом защелки 21 удерживаются в отведенном положении штоками 16. В муфту, выступающей из элеватора свечи, заводится ниппель очередной свечи, и элеватор поднимается (рис. 10, г). Кольцо 14 со штоками 16 в первый момент находится в неподвижном состоянии, а затем подхватываются корпусом и поднимаются вместе с ними. В это время защелки 21 освобождаются и под действием пружин прижимаются к каретке 3. Одновременно с подъемом элеватора установленная свеча свинчивается с колонной.

Как только ролики 27 съезжают с верхнего замка свечи и под действием пружин сближаются, движение подвижной части элеватора приостанавливается, и корпус своим движением вверх сближает кулачки 10. Затем бурильный инструмент приподнимается и освобождается из клиньев. После этого колонна спускается в скважину (рис. 10, д).

В конце спуска колонна садится на пневматические клинья, а элеватор продолжает спускаться. При этом кольцо 14 упирается в головки клиньев, а защелки 21 продолжают спускаться вниз, наезжают роликами на штоки 16 и отводятся в стороны, освобождая каретку. Ролики 27, упираясь в торец замка, останавливают дальнейший спуск каретки с кулачками 10. При дальнейшем спуске корпуса кулачки разводятся в стороны, освобождая трубу (рис. 10, в). Затем ролики накатываются на тело замка трубы. После этого цикл повторяется. Кронблок, талевый блок, автоматический буровой ключ и пневматические клинья, так же применяются в комплексе АСП.

1.2.2 Работа механизмов АСП

Работа механизмов АСП. На рис. 11 показана схема работы механизмов АСП при спуске и подъеме труб.

При спуске труб порядок работы механизмов следующий.. Талевый блок находится в крайнем нижнем положении. Клинья удерживают колонну труб. Ключ АКБ находится в исходном положении. Механизм захвата освобождает свечу, находящуюся над центром скважины.. Талевый блок поднимается по свече, которая вверху удерживается центратором. Ключ АКБ свинчивает свечу с колонной труб.

Клинья удерживают колонну. Механизм расстановки свечей перемещает захват от центра скважины.

Талевый блок продолжает подниматься и начинает поднимать центратор. Ключ АКБ заканчивает свинчивать свечу с колонной труб. Клинья продолжают удерживать колонну. Механизм расстановки продолжает движение.

Талевый блок находится в крайнем верхнем положении. Элеватор удерживает колонну труб. Клинья подняты. Центратор в верхнем положении. Ключ АКБ находится в исходном положении. Механизм расстановки подводит захват к очередной свече, установленной на подсвечнике.

Талевый блок опускает колонну. Клинья подняты. Центратор опускается. Ключ АКБ в исходном положении. Механизм расстановки начинает перемещать свечу к центру скважины.

Талевый блок продолжает опускать колонну. Клинья подняты. Ключ АКБ находится в исходном положении. Механизм расстановки продолжает перемещать свечу к центру скважины.

Талевый блок находится в крайнем нижнем положении. Клинья удерживают колонну труб. Ключ АКБ находится в исходном положении. Механизм расстановки продолжает перемещать свечу к центру скважины.

При подъеме труб механизмы работают в обратной последовательности.

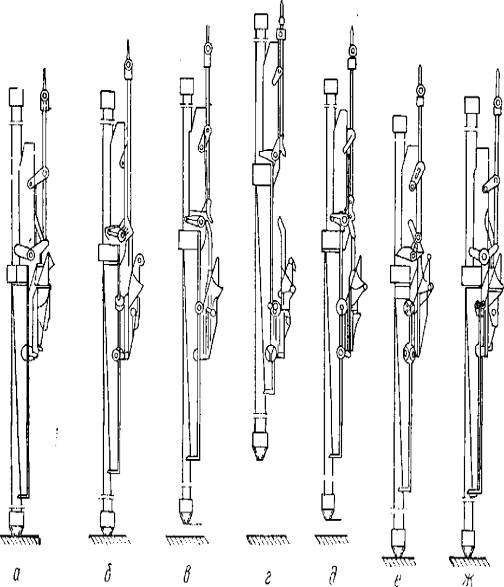

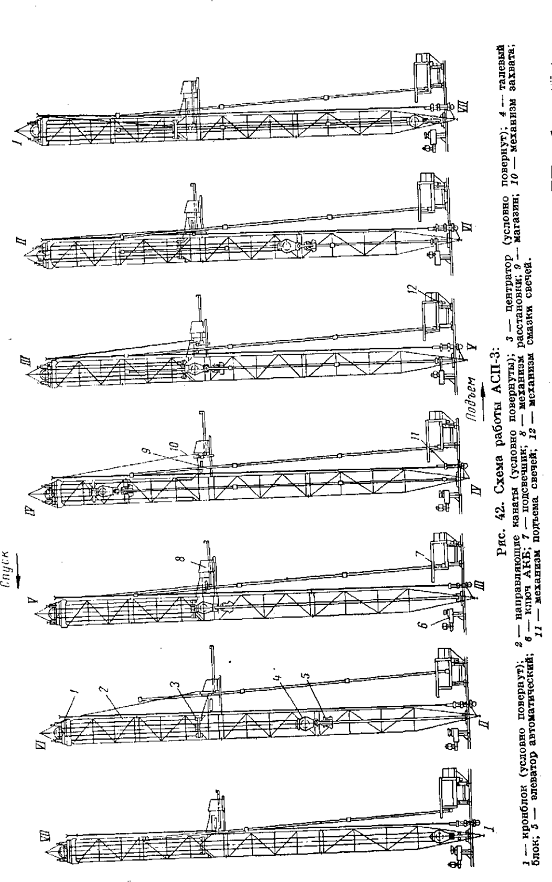

Рис.11.Работа механизмов АСП.

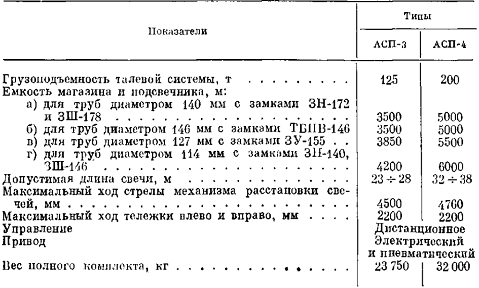

Предназначен для автоматизации спуско-подъемных операций при бурении на суше и на море. Он устанавливается по желанию заказчика на буровых вышках различных конструктивных исполнений.

Комплекс механизмов механизации и автоматизации спуско-подъемных операций (АСП и КМСП) позволяет механизировать все операции технологического процесса спуско-подъема свечей. Применение механизмов АСП сокращает время спуско-подъемных операций в сравнении с ручной расстановкой на 35-40%. Экономия времени достигается в первую очередь за счет совмещения отдельных операций. Управление комплексом АСП осуществляется одним человеком с пульта управления, который расположен на уровне подсвечника. Большинство узлов комплекса механизмов АСП унифицированы для всех типов буровых установок. Комплекс АСП для морских буровых установок предусматривает установку дополнительного механизма расстановки свечей и промежуточного магазина.

В состав комплекса АСП входят: центратор, механизм расстановки свечей, механизм захвата свечи, механизм подъема, пульт управления, подсвечник и магазин, автоматический универсальный элеватор. Комплексы рассчитаны на работу в комплекте с талевой системой специальной конструкции, автоматическим стационарным буровым ключом типа АКБ или КБГ, пневматическими клиньями, встроенными в ротор.

Сложная конструкция оборудования комплекса АСП, при правильных эксплуатации и обслуживании существенно сократит СПО, кроме того с использованием комплекса снижаются травматизм и опасность для жизни рабочего персонала.

.3 Основные параметры АЭ-125-3

Глава 2. Расчетная часть

.1 Расчет конструкции скважины и бурильной колонны

Расчет конструкции скважины табл.1

Компоновка бурильной колонны табл.2

.2 Выбор класса буровой установки табл.3

2.3 Расчет пружины рычага автоматического элеватора табл.4

6 Максимальная допустимая нагрузка на пружине             кН         Рmax

7 Сжатие пружины под нагрузкой 0,1кН  мм        f

8 Нагрузка, соответствующая рабочему ходу пружины     кН           ΔР

Р1=0,02Кн < Рmax=0,47Кн

Р2=0,192 Кн < Рmax=0,47Кн

Условие выполнено

Вывод: Согласно проведенному расчету, можем заключить, что сжимающие нагрузки не превосходят максимальной нагрузки

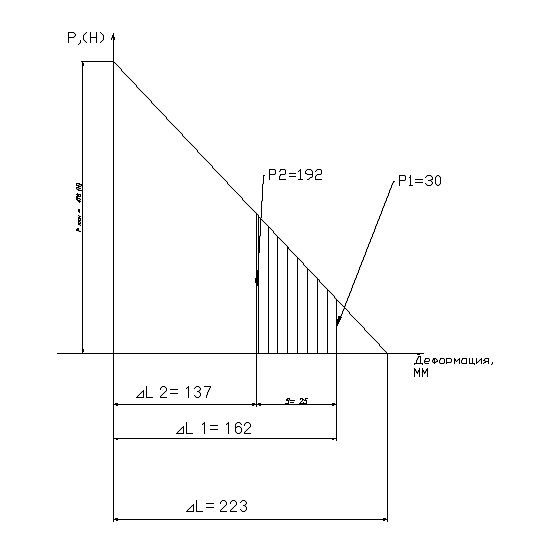

Рис. 13 Расчетная схема силового эпюра нагрузки пружины.

Глава 3. Технологическая часть

.1 Подготовка оборудования к эксплуатации

Оборудование - совокупность механизмов, машин, устройств, приборов, необходимых для выполнения работы, производства.

Парк оборудования формируют в два этапа. На первом - выбирают необходимые виды оборудования, на втором - определяют их потребность.

Первый этап. Виды оборудования выбирают на основе их технических возможностей, экономических показателей использования и рациональных областей применения. Техническую возможность использования различных видов оборудования для выполнения того или иного вида работ в конкретных условиях организации определяют их конструктивными свойствами и параметрами, которые должны соответствовать характеру и требованиям производства работ. При наличии нескольких видов или типов оборудования, техническая характеристика которых позволяет использовать их для данного вида работ, выбор производят исходя из получения наибольшего экономического эффекта.

Выбор специального оборудования для производства планируемых работ не представляет сложности, так как область его применения строго ограничена назначением.

Второй этап. Потребность предприятий в различных видах оборудования при годовом и оперативном планировании определяют методом прямого счета, а при перспективном планировании на основе укрупненных данных о рациональной потребности этих предприятий в оборудовании на 1 млн руб. сметной стоимости работ, выполненных собственными силами за предыдущие годы.

Метод прямого смета позволяет установить для каждого предприятия структуру парка оборудования с учетом конкретных особенностей, условий и объемов выполняемых работ. При определении этим методом потребности предприятий в оборудовании учитывают весь объем планируемых работ, их конкретные особенности и возможные сроки выполнения, наиболее эффективные способы производства каждой работы, рациональную последовательность и совмещение их выполнения во времени, а также данные о рациональном применении того или другого типа или марки оборудования.

Годовую потребность в основном оборудовании при этом методе устанавливают в два этапа. На первом этапе рассчитывают потребное количество оборудования, необходимое для выполнения планируемых работ при ритмичном его использовании, а на втором - уточняют установленную на первом этапе расчета потребность в оборудовании.

.1.1 Транспортировка оборудования

Транспортируется оборудование от изготовителя или фирмы-дилера к потребителю, с объекта на объект, к месту ремонта, технического обслуживания или хранения. При необходимости разрабатывается соответствующий проект.

В зависимости от конструктивных особенностей, массы и размеров оборудования, заданных расстояния и сроков, состояния дорог и других условий транспортирование может производиться собственным ходом, на буксире, грузовом автомобиле, прицепе-тяжеловозе, железнодорожным, водным и воздушным транспортом. По железным дорогам, водным и воздушным транспортом оборудование перевозится в соответствии с правилами, действующими на этих видах транспорта.

В соответствии с требованиями изготовителя, содержащимися в руководстве по эксплуатации, и с учетом условий транспортирования оборудования на данном предприятии и местных условий главный инженер (главный механик) эксплуатирующего предприятия устанавливает способ транспортирования конкретного вида оборудования. В каждом конкретном случае при выборе способа транспортирования оборудования составляется технико-экономическое обоснование, в котором учитываются необходимое время прибытия его на объект, стоимость перевозки различными видами транспорта, состояние и специфика существующих транспортных сетей, возможные потери от простоев и ряд других факторов. Например, при устранении последствий природных и техногенных катастроф, связанных со спасением жизни людей, пренебрегают экономическими факторами, доставляя требуемые механизмы воздушным транспортом, а для создания запасов на зимний и последующие периоды в северных районах завоз оборудования целесообразно производить водным транспортом.

Перемещение своим ходом связано со значительными затратами ресурсов машин, поэтому расстояние ограничено за исключением автомобилей. Перед началом движения выполняют цикл работ по технике безопасности. Перечень этих работ зависит от типа машины. Гусеничные машины могут перемещаться собственным ходом только в порядке исключения вне дорог общего назначения на расстояние до 15 км. При перевозке их на большие расстояния применяют грузовые машины и прицепы-тяжеловозы.

При транспортировании оборудования на прицепах-тяжеловозах необходимо использовать второй автомобиль, осуществляющий дополнительное торможение на крутых спусках и оказывающий помощь при буксировании на крутых подъемах. Перевозка оборудования на буксире и прицепах-тяжеловозах при гололеде и других неблагоприятных дорожных условиях запрещается. Погруженное оборудование затормаживают и надежно закрепляют с помощью ограничительных брусьев, клиньев, распоров, растяжек и стальной проволоки. При выборе марки тягача учитывают рельеф местности, состояние дорог и т.п.

Перевозка по железной дороге осуществляется на расстояние более 150 км. При расчетах времени, затрачиваемого на перевозку оборудования по железной дороге, исходят из того, что на доставку на расстояние до 200 км, включая погрузку и разгрузку, необходимы одни сутки плюс 0,5 сут на каждые последующие 100 км.

Для предназначенного к транспортированию оборудования подбирают платформы соответствующих габаритных размеров и грузоподъемности, рассчитывают крепление и организуют их от-36 правку в составе поезда, следующего к месту назначения. При подготовке машин к транспортированию их открытые поверхности покрывают антикоррозионной смазкой, из систем питания, охлаждения и гидросистем удаляют соответствующие жидкости, двери кабин пломбируют, а стекла прикрывают деревянными или металлическими щитами, давление в шинах доводят до номинального, включают механические тормоза и стопорные приспособления, ценное оборудование и инструменты снимают и упаковывают отдельно.

Габаритные размеры оборудования, транспортируемого по железной дороге, должны соответствовать действующим правилам эксплуатации железных дорог РФ, т.е. установленное на железнодорожной платформе оборудование должно вписываться в поперечный и высотный железнодорожные габариты. В противном случае оборудование разбирают. Под габаритом погрузки (ГП) подразумевают предельный контур, в который должен вписываться размещенный на открытых платформах груз при прохождении поезда на прямом горизонтальном отрезке пути. Этот контур представляет собой прямоугольник шириной 3250 мм и высотой 4000 мм, в верхней части которого размещена

трапеция с длиной большего основания, равной ширине прямоугольника, с меньшим основанием, равным 1240 мм, и высотой 1300 мм. Таким образом, общая высота габарита погрузки от уровня верхней головки рельсов составляет 5300 мм. Оборудование, не вписывающееся в указанный габарит погрузки, перемещают по железной дороге без разборки только по специальному разрешению.

При размещении оборудования на платформе необходимо соблюдать равномерность нагрузки на рессоры вагонов. Допускается смешение центра массы оборудования по отношению к продольной оси платформы не более чем на 0,1 м. На двухосной платформе предельно допустимая высота центра тяжести оборудования массой до 15 т составляет 1,7 м, а оборудования массой 20 т - 1,6 м; на четырехосной платформе у оборудования массой до 35 т - 1,8 м; до 40 т - 1,7 м, а более 40 т - 1,5 м. Масса оборудования при установке на платформе должна распределяться по ее оси равномерно. Разница в осевой нагрузке допустима не более 4 т на двухосной платформе и 10 т - на четырехосной.

Для длинномерных грузов, установленных на сцепках платформ, необходима проверка возможности прохождения их по участкам железнодорожных путей с искривленным профилем.

Схему размещения и крепления более тяжелого оборудования разрабатывает предприятие, являющееся владельцем оборудования, в соответствии с техническими условиями и согласовывает с представителями железной дороги. Закрепляют оборудование на платформе клиньями, поводками и растяжками, рассчитанными по максимальным сдвигающим оборудование силам. Под каждое колесо машины устанавливают дополнительные подкладки длиной, равной не менее 2,5 диаметра колеса, и сечением не менее 50x200 мм. С внутренней или наружной стороны каждого колеса устанавливают также продольные или поперечные бруски. Растяжек, изготовленных из мягкой отожженной стальной проволоки диаметром 3,5...6 мм, должно быть не менее четырех. Точные их число и состав указываются в руководстве по эксплуатации каждого вида оборудования, если же эти данные не приведены, требуемую прочность растяжек рассчитывают.

Погрузка оборудования на железнодорожные платформы осуществляется либо с погрузочных площадок, либо грузоподъемными машинами.

Транспортирование водным путем производится тогда, когда объекты располагаются близко к берегам рек или водоемов. Это наиболее экономичный способ перевозки. Он выполняется в соответствии с Правилами перевозки грузов, буксировки плотов и судов речным транспортом. Грузят оборудование на суда собственным ходом с пристаней для погрузочно-разгрузочных работ или грузоподъемными механизмами. Для транспортирования используют баржи, паромы или понтоны. Крепится оборудование на судне так же, как на железнодорожной платформе.

Транспортирование техники по воздуху, обеспечивающее высокие скорости перевозок и в ряде случаев являющееся единственно возможным способом ее доставки, осуществляется в соответствии с Правилами перевозки пассажиров, багажа и груза по воздушным линиям РФ вертолетами грузоподъемностью до 40 т и самолетами грузоподъемностью до 80 т с размерами грузового трюма 4x4x20 м. При применении надежной подвески вертолеты и дирижабли могут транспортировать оборудование любых габаритных размеров без демонтажа. Для транспортирования оборудования в заболоченные районы используют грузовые платформы на воздушной подушке грузоподъемностью в несколько десятков тонн.

Выбор способа транспортирования зависит от расстояния, срочности, особенностей конструкции, массы, габаритов, состояния дорог и др. Наиболее рациональным является тот, который применительно к конкретным условиям перевозок обеспечивает лучшую сохранность оборудования, меньшую продолжительность транспортирования и наименьшие затраты средств.

.2 Анализ эффективности работы оборудования

Эффективное использование оборудования обеспечивается его высокой технической готовностью и хорошей организацией производства механизированных работ. При этом должны обеспечиваться требуемое качество, высокая производительность и экономичность работы оборудования на режимах, не вызывающих его перегрузки и повышенного износа, а также нормальные условия труда обслуживающего персонала.

Анализ эффективности использования оборудования охватывает вопросы, связанные с выявлением использования оборудования по времени и исполнения его годовых режимов работы, а также выработки и себестоимости эксплуатации оборудования.

Анализ использования оборудования по времени и исполнения его годовых режимов работы проводят на основании данных квартального или годового отчета по использованию оборудования, составляемого предприятием, а также нормативного или планового режимов работы оборудования. Различают анализ использования оборудования по его группам и по всему парку.

Анализ использования отдельных групп оборудования позволяет установить фактическую степень их использования за отчетный период. Для этого на основе данных отчета выявляют следующие показатели: среднесписочное количество единиц оборудования Nc, фактическое среднегодовое число дней работы фактическое среднесуточное рабочее время оборудования £ф (ч); фактический коэффициент сменности Ксмф, фактическое среднегодовое число часов работы оборудования Тф,, показатели выполнения годового режима работы К, (%) и использования оборудования по времени Кч (%), коэффициент использования календарного времени Кк.

После определения показателей использования оборудования сопоставляют плановые и фактические данные и делают заключение об использовании оборудования по времени.

Анализ использования оборудования по времени в целом по всему парку позволяет получать обобщающие показатели и проводить сравнительную оценку использования всего парка оборудования При анализе используют следующие нормативные и фактические средние арифметически взвешенные показатели: среднесписочное обезличенное количество единиц оборудования, число дней и часов работы одной обезличенной единицы оборудования в году и в сутки, а также показатели выполнения годового режима, использования по времени и использования календарного времени одной обезличенной единицы оборудования.

обезличенной единицы оборудования исчисляют по данным отчета.

После выявления усредненных показателей использования оборудования сопоставляют плановые и фактические показатели и делают заключение об использовании всего парка оборудования по времени.

Анализ выработки оборудования позволяет выявить выполнение плановых норм выработки, а также сравнить выработку оборудования предприятия со средней выработкой оборудования по нефтегазодобывающему обществу и сделать необходимые выводы.

Анализ себестоимости эксплуатации оборудования ведется на основании данных отчета о выполнении себестоимости эксплуатации оборудования по статьям прямых затрат. Недостаток такого анализа в том, что он не выявляет стоимость эксплуатации отдельных групп оборудования и каждой единицы оборудования в отдельности. Это может быть устранено организацией постатейного учета затрат по отдельным группам и каждой единице оборудования в отдельности, а также составлением отчетных калькуляций себестоимости их эксплуатации.

Предприятия, имеющие оборудование на балансе (владельцы оборудования) и получившие во временное пользование, должны обеспечить его эффективную работу в соответствии с назначением при оптимальных затратах труда, топлива, электроэнергии, запасных частей, рабочих жидкостей, смазочных и других материалов за счет прогрессивной организации труда, применения передовых технологий, безопасных способов транспортирования, качественного и своевременного технического обслуживания и ремонта, а также обеспечения сохранности.

Расчет эффективности оборудования для бурения скважин и нефтегазодобычи в условиях рыночной экономики проводят на основе себестоимости единицы продукции, которая учитывается для определения прибыли от выполненных работ.

Сметные расценки на эксплуатацию оборудования включают следующие статьи затрат, руб/маш.-ч:

С маш = А + Р + Б + 3 + Э + С+Г+П,

где А - амортизационные отчисления на полное восстановление; Р - затраты на выполнение всех видов ремонта, диагностирование и техническое обслуживание; Б - затраты на замену быстроизнашивающихся частей; 3 ~ зарплата рабочих, управляющих оборудованием (машинистов, водителей); Э - затраты на энергоносители; С - затраты на смазочные материалы; Г - затраты на рабочие и охлаждающие жидкости; Я - затраты на перебазировку оборудования с одного объекта на другой, включая монтаж оборудования с выполнением пусконаладочных операций, демонтаж (в случае необходимости), транспортировку и погрузочно-разгрузочные операции.

Себестоимость единицы продукции определяется делением сметных расценок эксплуатации оборудования на производственную норму выработки, либо на часовую эксплуатационную производительность конкретного оборудования.

Для увеличения прибыли от эксплуатации оборудования себестоимость единицы продукции должна стремиться к минимуму, что обеспечивается повышением часовой эксплуатационной производительности или сокращением эксплуатационных затрат. Расчеты показывают, что в составе эксплуатационных затрат самую большую долю (40-60 %) составляют затраты на топливо. Далее по удельному весу в составе эксплуатационных затрат в зависимости от вида оборудования могут идти затраты на ремонт, диагностирование и техническое обслуживание, оплату труда операторов, машинистов и водителей или амортизационные отчисления.

Способы снижения затрат на ТО и ремонт в значительной мере определяются уровнем надежности оборудования и качеством сервисных работ. Оплата труда является социально значимым фактором, от которого зависят отчисления в фонды социального страхования и накладные расходы предприятия, поэтому эту статью нельзя рассматривать с точки зрения снижения эксплуатационных расходов. Амортизационные отчисления определяются нормативами.

.3 Причины отказов оборудования

Несмотря на многообразие функционально и конструктивно отличающихся видов оборудования для бурения сква-чжин и нефтегазодобычи по условиям эксплуатации следует различать две основные группы оборудования: наземное и скважин-ное. Большинство видов наземного оборудования эксплуатируется на открытом воздухе, поэтому они подвергаются внешним климатическим воздействиям. Климатические условия весьма разнообразны. В северных районах температура воздуха в зимний период снижается до минус 50 °С, а иногда и до минус 60 °С. В южных районах температура воздуха в летний период достигает плюс 50 °С. Климатические условия влияют на тепловой режим работы оборудования, коррозионную активность окружающей среды, трудоемкость и качество технического обслуживания и ремонта.

При эксплуатации в условиях низких температур возникает опасность разрушения металлоконструкций, вызванная повышением хрупкости материалов, выхода из строя устройств для осушения сжатого воздуха и удаления жидкого конденсата, систем управления. В результате преждевременного разрушения или изменения свойств материалов уплотнений и шлангов нарушается работа систем смазки, что вызывает возрастание сил трения и интенсивный износ деталей и механизмов.

При эксплуатации в условиях высоких температур окружающего воздуха возможно преждевременное разрушение деталей, изготавливаемых из резины и полимерных материалов,

При значительной запыленности воздуха возрастает износ трущихся поверхностей. Степень абразивного воздействия пыли изменяется в широких пределах и зависит от ее дисперсности, формы, размера и твердости частиц.

Износ различных сопряжений оборудования существенно возрастает при проникновении пыли через уплотнительные устройства к поверхностям трения. Поэтому в условиях большой запыленности качество уплотнений и уход за ними оказывают решающее влияние на ресурс сопряжений оборудования.

Подземное оборудование и внутренние рабочие полости наземного оборудования испытывают воздействие различных жидких и газообразных технологических и эксплуатационных сред. По механизму контактного взаимодействия с конструкционными материалами, используемыми для изготовления различных элементов оборудования для бурения скважин и нефтегазодобычи, разнообразные технологические и эксплуатационные среды могут быть разделены на ряд групп: абразивные, сорбционно-активные, химически активные, электрохимически активные и инертные. Такое деление является условным. Одна и та же среда может быть абразивной, сорбционно-активной, электрохимически активной или химически активной по отношению к одному материалу и инертной по отношению к другому, что в значительной степени определяется свойствами самого материала и условиями его контактного взаимодействия со средой.

Механизм контактного взаимодействия абразивной среды с поверхностями элементов оборудования заключается в режущем или царапающем действии этой среды по отношению к поверхностям оборудования.

Механизм контактного взаимодействия сорбционно-активных сред с конструкционными материалами основан на явлениях адсорбции среды на поверхности материала и ее абсорбции объемом материала, приводящих к изменению прочности и деформационных свойств этого материала.

Адсорбцией называется поглощение поверхностью твердого молекул, атомов и ионов другого вещества, находящихся в ужающей среде.

автоматический элеватор бурильный скважина

3.3.1 Деформация и изломы элементов оборудования

Деформация и излом возникают при чрезмерном увеличении напряжений в материале конструкции, превосходящих соответственно предел текучести или предел прочности. Различают упругие деформации, исчезающие после снятия нагрузки, и пластические, остающиеся после снятия нагрузки. Остаточные деформации приводят к изменению размеров и конфигурации элементов конструкции.

Изломом называют полное разрушение материала элемента конструкции, приводящее к его расчленению. Изломы разделяют в зависимости от характера нагружения на статический, динамический и усталостный.

При кратковременной однократной нагрузке возникают динамический или статический изломы. Динамический излом происходит при высокой скорости приложения нагрузки, например, поверхностный удар. Изломы при однократном действии нагрузки наблюдаются сравнительно редко. Чаще встречаются усталостные изломы, являющиеся следствием действия переменных напряжений в течение определенного интервала времени.

В процессе работы машин их детали испытывают воздействие циклических нагрузок. Под действием циклической нагрузки в материале детали накапливаются необратимые изменения, обусловливающие возникновение макроскопической трещины, постепенное развитие которой приводит к излому.

Процесс постепенного накопления повреждений материала под действием переменных напряжений, приводящий к изменению свойств, образованию трещин, их развитию и разрушению, получил название - усталость, а способность материала сопротивляться усталостному разрушению принято называть выносливостью. Выносливость зависит от свойств самого материала, максимального напряжения и амплитуды цикла Усталостные изломы возникают при напряжениях ниже предела текучести.

Зарождению усталостной трещины способствует наличие микродефектов и концентраторов напряжений. Усталостный излом имеет очаг разрушения, зону стабильного развития усталостной трещины и зону долома.

Усталостные повреждения на первой стадии процесса носят микроскопический и субмикроскопический характер, локализуясь в слабейших зернах, кристаллах и других молекулярных и надмолекулярных образованиях структуры материала. Слиянием субмикроскопических трещин и созданием условий для развития прогрессирующей макроскопической трещины заканчивается первая стадия процесса усталости. Число циклов нагружения, приходящееся на эту стадию, называемую инкубационным периодом, составляет 60-90 % от полного числа циклов до излома. Вторая стадия, заключающаяся в прогрессивном развитии макроскопической трещины, составляет меньшую долю в суммарном числе циклов до излома.

Число циклов напряжений или деформаций, выдержанных изделием до образования усталостной трещины определенной протяженности или до усталостного разрушения, характеризует циклическую долговечность изделия.

Изломы подразделяют на хрупкий и вязкий. Под вязким изломом понимают излом, который происходит при наличии мак-ропластической деформации. Хрупкий излом в отличие от вязкого возникает при отсутствии или при незначительных размерах макропластической деформации. При этом пластичность излома определяют не по средней деформации элемента, а по наличию и степени локальной деформации в прилегающем к излому объеме материала. Часто хрупкими считают и такие изломы, которые образуются при наличии местного сужения гладких образцов менее 5 %.

Причиной хрупкого излома являются низкая пластичность самого материала, мгновенное приложение нагрузки, наличие концентраторов напряжений, хладоломкость материала и др.

.3.2 Износ элементов оборудования

При подвижном контакте поверхностей элементов конструкций с твердыми телами, жидкостью или газом возникают силы трения.

Процесс постепенного изменения размеров детали при трении, проявляющийся в отделении с поверхности трения материала или его остаточной деформации, получил название 134 изнашивания, а результат этого процесса принято называть износом.

Различают изнашивание следующих видов: механическое и молекулярно-механическое.

Механическое изнашивание определяется явлениями чисто механического характера (резание, выламывание частиц, пластическое деформирование и др.). В свою очередь механическое изнашивание подразделяется по механизму изнашивания на следующие подвиды; абразивное и усталостное.

Абразивное изнашивание - механическое изнашивание материала в результате режущего или царапающего действия твердых тел.

Усталостное изнашивание происходит при повторных, достаточно высоких напряжениях, испытываемых одним и тем же объемом материала, прилегающего к поверхности, в результате чего возникают микротрещины, и происходит местное поверхностное выкрашивание материала. Закономерности протекания этого вида изнашивания такие же, как и при усталостном разрушении.

По условиям изнашивания различают механическое изнашивание следующих подвидов: кавитационное, эрозионное, газоабразивное, гидроабразивное и др.

Кавитационное изнашивание происходит при контакте поверхностей деталей с потоком жидкости в условиях кавитации, т.е. когда в потоке жидкости образуются газовые пузырьки, разрушение которых при контакте с поверхностью детали сопровождается гидравлическими ударами.

Эрозионное изнашивание возникает при подвижном контакте поверхностей деталей с потоком жидкости или газа. При наличии в потоке жидкости или газа твердых частиц происходит соответственно гидроабразивное и газоабразивное изнашивание.

Молекулярно-механическое изнашивание также подразделяется на следующие подвиды; адгезионное и тепловое.

Адгезионное изнашивание происходит вследствие молекулярного взаимодействия между контактирующими поверхностями и проявляется в схватывании материалов этих поверхностей, приводящем к появлению на поверхностях рисок, задиров.

Тепловое изнашивание обусловлено нагревом поверхностных участков трущихся поверхностей до высоких температур, приводящим к структурным изменениям в зоне контакта и контактному схватыванию с последующим разрушением мест схватывания.

Интенсивность изнашивания сопряженных поверхностей деталей машин при их относительном перемещении в значительной степени зависит от условий контактного взаимодействия этих поверхностей и, в частности, от характера смазки, контактного давления, скорости скольжения, качества поверхностей трения.

По характеру смазки различают трение следующих видов: жидкостное, когда поверхности трения совершенно отделены друг от друга слоем смазки; трение при неполной или несовершенной смазке, когда трущиеся поверхности частично соприкасаются своими выступами; твердое (сухое) трение, т.е. трение поверхностей без смазки.

Трение при неполной или несовершенной смазке, в свою очередь, подразделяется на три подвида: полужидкостное, когда слой смазки недостаточен и происходит частично сухое трение; полусухое, когда происходит трение твердых поверхностей, на которых имеется некоторое количество смазки; граничное или молекулярное трение, когда геометрическая форма поверхностей достаточно правильная, а шероховатость незначительная, в результате чего между поверхностями трения образуется молекулярная пленка смазки.

.4 Хранение оборудования

Каждое предприятие обязано обеспечивать правильное хранение эксплуатируемых объектов. Хранение оборудования представляет комплекс организационно-технологических мероприятий, направленных на сохранение работоспособности оборудования после нерабочего периода.

Способы хранения оборудования классифицируют по условиям, продолжительности, коррозионной активности окружающей среды.

Закрытый способ. Машины хранят в закрытых помещениях (гаражах, сараях) Это уменьшает трудовые затраты как при подготовке машин к хранению, так и в процессе его проведения, исключает необходимость строительства складских помещений для снимаемых сборочных единиц, но такой способ требует наиболее больших капитальных вложений на хранение одной машины, что ограничивает повсеместное применение закрытого способа.

Открытый способ. Машины хранят на открытых оборудованных площадках. Капитальные затраты на хранение одной машины небольшие.

Комбинированный способ. Сложные и дорогие машины хранят в закрытых помещениях, а более простые - под навесом или на открытых площадках. Соотношение и виды машин, хранящихся открытым и закрытым способами, зависят от местных климатических условий, наличия закрытых помещений и в каждом отдельном случае определяются техническим руководством предприятия.

Межсменное хранение. Машины хранят с перерывом в использовании до 10 дн. Территориально его организуют на площадях сектора хранения машин предприятия, пунктов межсменного хранения машин строительных участков или непосредственно на месте проведения работ.

Машины на межсменное хранение устанавливают непосредственно после окончания работ комплектно без снятия с них сборочных единиц и деталей. При подготовке машин к этому виду хранения выполняют ЕТО, закрывают все отверстия, щели и полости, через которые могут попасть атмосферные осадки во внутренние полости машин, устанавливают рычаги и педали механизма управления в положение, исключающее произвольное включение в работу машины и ее составных частей, и отключают аккумуляторные батареи. В холодное время года дополнительно сливают воду из системы охлаждения.

Кратковременное хранение. Машины, которые не используются от 10 дн до 2 мес, хранят на площадях сектора хранения, принадлежащего конкретному предприятию.

Машины устанавливают непосредственно после окончания работ комплектно без снятия с них сборочных единиц и деталей. При подготовке машин к кратковременному хранению, в процессе его проведения и при снятии машин с кратковременного хранения проводят техническое обслуживание. Техническое обслуживание при подготовке к кратковременному хранению включает очистку и мойку, доставку машин на закрепленные места хранения, герметизацию отверстий, щелей и полостей от проникновения влаги и пыли, консервацию составных частей, установку машин на подставки или прокладки и отключение аккумуляторных батарей. При кратковременном хранении машин при низких температурах или свыше 1 мес транспортерные ленты (полотняные и прорезиненные) и аккумуляторные батареи снимают и сдают на склад.

Техническое обслуживание в процессе кратковременного хранения и при снятии машин с него такое же, как и при длительном хранении.

Длительное хранение предусматривает хранение машин с перерывом в использовании более 2 мес. Территориально его организуют на площадях сектора хранения машин предприятия. Перед постановкой машин на длительное хранение проверяют их техническое состояние и при необходимости устраняют дефекты. На длительное хранение машины ставят только в исправном состоянии.

Условия хранения каждого типа машин устанавливаются требованиями эксплуатационной документации. В зависимости от содержания в атмосфере коррозионно-активных агентов и размещения машин условия хранения подразделяются на следующие категории: А - легкие, В - средние, С - жесткие и D -очень жесткие, которые выбирает сам потребитель. Условия межсменного или кратковременного хранения определяются категорией А. Межсменное и кратковременное хранение машин возможно на месте их эксплуатации и на базе предприятия, где они числятся на балансе, длительное же хранение - в основном на базе предприятия. На межсменное и кратковременное хранение машины ставят сразу после прекращения их эксплуатации, а на длительное - не позднее 10 сут с момента прекращения эксплуатации.

При подготовке машин к длительному хранению, в процессе его и при снятии машин с длительного хранения проводят специальное техническое обслуживание.

Техническое обслуживание машин при подготовке к длительному хранению включает очистку и мойку, доставку на закрепленные места хранения, снятие с машин и подготовку сборочных единиц, подлежащих хранению на специально оборудованных складах, герметизацию отверстий, щелей и полостей от проникновения влаги и пыли, консервацию машин и их составных частей, восстановление поврежденного лакокрасочного покрытия и установку машин на подставки или подкладки.

Герметизации подлежат отверстия, образовавшиеся после снятия составных частей машин, а также различные щели и полости (заливные горловины баков и редукторов, заслонки карбюраторов и вентиляторов, отверстия сапунов, выхлопные трубы двигателей и др.). При этом их плотно закрывают крышками, пробками, заглушками и другими специальными приспособлениями. Для свободного выхода воды из систем охлаждения и конденсата сливные устройства оставляют открытыми. Капоты и двери кабин плотно закрывают и опломбировывают.

Консервации подвергают внутренние поверхности топливных насосов, форсунок, топливных баков, двигателей, гидросистем, частей трансмиссии и ходовой части, а также наружные поверхности рабочих органов, деталей и механизмов передач, узловения и трансмиссий, штоков гидроцилиндров, шлицевых соединений, карданных валов, подшипников, звездочек, цепных передач, винтовых и резьбовых соединений и внешне сопрягаемые механически обработанные поверхности машин.

Внутренние поверхности составных частей машин заполняют консервационными или специальными маслами с последующей проработкой механизмов или проворачиванием движущихся частей, а также прокачиванием масел через консервируемые системы. Срок защитного действия указанных масел до 1,5 лет.

Рабоче-консервационные масла готовят в отдельных емкостях, тщательно смешивая рабочие масла и маслорастворимые ингибиторы коррозии при температуре не выше 60 °С до получения однородной смеси. Перед консервацией внутренних поверхностей по возможности полностью выливают рабочие масла из картеров и масляных систем.

Для консервации топливных баков применяют ингибиторы коррозии, помещая мешочек с ингибитором коррозии внутрь бака, а для наружных металлических поверхностей - микровосковой состав на водной основе и на органической основе, консервационную смазку, битум нефтяной строительный, консервационные масла или солидол синтетический. Перечисленные материалы наносят кистью или распыляют.

Срок защитного действия микровосковых составов при открытом хранении до 12 мес. Консервационную смазку используют в чистом виде или в смеси с обезвоженным отфильтрованным минеральным маслом (моторным, веретенным) в соотношении 1:1 или 1:2. Смазывают в нагретом до 80-90 °С состоянии. Срок защитного действия при открытом хранении до 1,5 лет. Битум растворяют в любом неэтилированном бензине в соотношении 1:2 или 1:3 и добавляют 1-2 % олифы. Срок защитного действия при открытом хранении 10-12 мес. Срок защитного действия консервационных масел при закрытом хранении до 1,5 лет, а при открытом - до 2 мес. Синтетический солидол наносят кистью или тампоном. Срок защитного действия при закрытом хранении до 12 мес, а при открытом - до 6 мес.

Поверхности пневматических шин, рукавов, шлангов, приводных ремней и других резиновых изделий для защиты от светового действия покрывают алюминиевыми или мелоказеиновыми составами. Алюминиевые составы представляют собой смесь алюминиевой пудры со светлым масляным лаком или алюминиевой пасты с уайт-спиритом в соотношении 1:4 или 1:5. Наносят их так же, как и масла. Срок защитного действия при открытом хранении до 1,5 лет. Мелоказеиновый состав - это смесь мела (75 % по массе), казеинового клея (20 %), гашеной извести(4,5 %), кальцинированной соды (0,25 %) и фенола (0,25 %). Смесь (1 кг) растворяют в 2,5 дм теплой воды и наносят кистью. Срок защитного действия при открытом хранении до 4 мес.

Поврежденные лакокрасочные покрытия подкрашивают. Перед окраской поверхности металлических деталей очищают от ржавчины, жировых пятен и старой поврежденной краски. Очищенные поверхности обезжиривают и затем окрашивают в тот же цвет.

Техническое обслуживание во время хранения машин включает проверку правильности установки машин на подставках или подкладках; комплектности (с учетом снятых составных частей машины, хранящихся на складе); надежности герметизации отверстий, щелей и полостей; состояния антикоррозионных покрытий и состояния защитных, устройств (целостность и прочность крепления). Все обнаруженные дефекты устраняют.

Техническое обслуживание при снятии машин с хранения включает снятие их с подставок, очистку и при необходимости расконсервацию; снятие герметизирующих устройств и установку их на машины; регулировку составных частей и машины в целом, а также очистку, консервацию и сдачу на склад подставок, заглушек, чехлов, бирок и т.п.

Сектор хранения машин размещают на территории машинного двора предприятия. В нем располагают закрытые помещения, навесы и открытые оборудованные площадки для хранения машин, а также для сборки и регулировки машин и комплектования сборочных единиц; склад для хранения составных частей, снимаемых с машин; площадки для списанных и подлежащих списанию машин; оборудованные посты очистки и мойки машин, а также для нанесения антикоррозионных покрытий; грузоподъемное оборудование, механизмы, приспособления и подставки для установки машин и снятия их с хранения; противопожарное оборудование и инвентарь, освещение и ограждение.

При выборе места для сектора хранения учитывают направление господствующих ветров для данной местности. Обычно такие места защищают от снежных заносов со стороны ветров лесопосадками из мелколиственных деревьев и кустарников.

Открытые площадки для хранения машин располагают на не-затапливаемых участках. По их периметру создают водоотводные канавы. Поверхность площадок должна быть ровной, с уклоном 2-3° для стока воды, с твердым сплошным или в виде отдельных полос (асфальтовое, бетонное или из местных строительных материалов) покрытием, способным выдерживать нагрузку передвигающихся и находящихся на хранении машин.

Места хранения машин располагаются не ближе 50 м от жилых зданий, складских и производственных помещений и не ближе 150 м от мест хранения топливосмазочных материалов.

Машины хранят на обозначенных местах по группам, видам и маркам, с соблюдением расстояний между ними и рядами. На открытых площадках, обслуживаемых автокранами, минимальное расстояние между машинами в ряду должно быть не менее 0,7 м, а расстояние между самими рядами - не менее 6 м. При хранении машин в закрытых помещениях и под навесами расстояние между машинами в ряду и от машин до стены помещения должно быть не менее 0,7 м, а минимальное расстояние между рядами - 1 М-

Машины размещают на подставки в горизонтальном положении.

Работы по подготовке, установке на хранение и снятию с хранения машин выполняются лицами, за которыми они закреплены, под руководством механика.

Прием машин на хранение и выдача их с хранения оформляются приемо-сдаточными актами или записью в журнале учета. Сдача на склад сборочных единиц и деталей, снятых с машины, а также инструмента производится по описи, прилагаемой к приемо-сдаточному акту. При этом к ним или ящикам, в которых они хранятся, прикрепляют таблички с указанием марки и инвентарного номера машины. Приемо-сдаточный акт и приложения к нему хранят в бухгалтерии предприятия.

Техническое обслуживание машин, находящихся на длительном хранении, осуществляется в соответствии с требованиями руководства по эксплуатации.

Площади закрытых помещений, навесов, открытых площадок занимают в зависимости от вида, числа и габаритов машин с учетом расстояния между ними и рядами.

.6 Разборка и сборка оборудования

Автоматический элеватор ЭА-125-3

РАЗБОРКА КОРПУСА

Наименование и содержание операций : Единица ЭА-320 ;

Состав звена: слесарь-ремонтник 3 разряда - 1;

Наименование и содержание операций : Единица ЭА-320 ;

. Отсоединить и вытащить клинья с тягами из пазов корпуса ;

.Разобрать клинья с тягами ;

.Открепить от корпуса и снять рычажную систему ;

.Отвернуть гайки тавотницы, выпрессовать пальцы штропов ;

.Расшплинтовать, отвернуть гайки, снять стопорные шайбы осей ;

.Выпрессовать оси .

.Вынуть стакан из корпуса ;

.Вынуть упорный шарикоподшипник из корпуса ;

.Разъединить скобу и корпус;

.Вынуть и разобрать стопоры скобы ;

.Отвернуть ушки цеподержателей, снять стопоры с корпуса вместе с цепями .

Увеличенная норма времени:

Состав звена: слесарь-ремонтник 2 разряда - 1 ;

.Промыть и очистить все детали корпуса элеватора

РЕМОНТ И СБОРКА КОРПУСА ¦

Состав звена: слесарь-ремонтник 4 разряда - 1;

слесарь-ремонтник 3 разряда - 1 ;

.Собрать и установить стопоры в скобу ;

.Зачистить сопрягаемые поверхности скобы, стакана и осей ;

.Вставить скобу в корпус ;

.Смазать и установить упорный шарикоподшипник в корпус ;

.Установить стакан в корпус ;

.Запрессовать оси ;

.Установить и закрепить стопорные шайбы осей, зашплинтовать болты ;

.Ввернуть ушки цеподержателей, вставить стопоры в корпус, соединить цепи ;

.Зачистить сопрягаемые поверхности в отверстиях штропов у траверсы и у пальцев, установить штропы, запрессовать пальцы, завернуть гайки и тавотницы ;

.Прошприцевать точки корпуса ;

.Установить и закрепить к корпусу рычажную систему ;

.Вставить в пазы корпуса клинья и соединить тяги клиньев с рычажной системой, собрать клинья с тягами ;

РАЗБОРКА РЫЧАЖНОЙ СИСТЕМЫ:

Состав звена: слесарь-ремонтник 4 разряда - 1;

.Открепить и снять прижимные пружины;

.То же, копир с направляющего патрубка рычажной системы ;

.Снять наружную каретку в сборе с рычагами и каткамис направляющего патрубка ;

.Расшплинтовать и отвернуть гайки крепления глухих и сквозных крышек подшипников средних рычагов перемещения клиньев ;

.Выпрессовать оси и подшипники средних рычагов перемещения клиньев ;

.Снять внутреннюю каретку в сборе со средними рычагами и звеньями, пружину с направляющего патрубка ;

.Открепить оси, выпрессовать их и снять направляющие катки с рычагом ;

.Открепить крышки, выпрессовать подшипники из направляющих катков ;

.Отсоединить рычаги направляющих катков от наружной каретки ;

.Отсоединить звенья и средние рычаги от внутренней каретки ;

.Открепить и снять упорные втулки рычагов направляющих катков ;

.Расшплинтовать болты, открепить и разобрать защелку;

.Выпрессовать втулку 200 из направляющего патрубка ;

Увеличенная норма времени :

Состав звена: слесарь-ремонтник 2 разряда - 1 ; ¦

.Промыть и очистить все детали рычажной системы

Состав звена: слесарь-ремонтник 4 разряда - 1 ;

.Продефектовать детали рычажной системы ¦Рычажная ¦1,03 ¦

РЕМОНТ И СБОРКА РЫЧАЖНОЙ СИСТЕМЫ:

Состав звена: слесарь-ремонтник 5 разряда - 1;электрогазосварщик 3 разряда - 1 .

.Заварить трещины втулки 200, зачистить сварочный шов наждаком ;

.Запрессовать втулку 200 в направляющий патрубок;

.Собрать защелку, закрепить на корпусе, зашплинтовать болты ;

.Соединить звенья и средние рычаги перемещения клиньев к внутренней каретке ;

.Установить пружину и внутреннюю каретку на направляющий патрубок, зафиксировать каретку в нижнем положении защелкой ;

.Запрессовать подшипники и оси средних рычагов перемещения клиньев ;

.Смазать подшипники, закрепить глухие и сквозные крышки подшипников, зашплинтовать болты;

.Запрессовать подшипники в направляющие катки, смазать, поправить пазы шурупов, закрепить крышки катков ;

.Установить направляющие катки в рычаги, запрессовать оси и закрепить ;

.Соединить рычаги направляющих катков с наружной кареткой ;

.Установить и закрепить оси и упорные втулки на рычаги направляющих катков ;

.Установить наружную каретку в сборе на направляющий патрубок ;

.Установить копир на направляющий патрубок, закрепить копир штифтами и специальными болтами ;

.Установить и закрепить прижимные пружины ;

ПРОЧИЕ РАБОТЫ ПРИ РЕМОНТЕ ЭЛЕВАТОРА :

Состав звена: слесарь-ремонтник 3 разряда - 1 ;

.Высверлить и извлечь обломавшиеся детали элеватора ;

.Поправить резьбу отверстий метчиком ;

.Поправить резьбу болта и пальца ;

.Отремонтировать скобу корпуса .

Список литературы.

1.  Баграмов Р.А. Буровые машины и комплексы М., Недра, 1988.

 2. Дарищев В.И., Ивановский В.Н.

Методические указания для дипломного проектирования по специальности 17.02.02. «Машины и оборудование для добычи нефти и газа».

Методическое пособие. М.: РГУ нефти и газа им. И.М.Губкина. 2002.29 с.

2.  Калинин А.Т. и др. Бурение наклонных скважин. Справочник. М., Недра, 1990.

3.       Протасов В.Н. и др. Эксплуатация оборудования для бурения скважин и нефтедобычи. Учеб. для вузов.- М.: ООО «Недра-Бизнесцентр»,

.-691 с.

5. Каталог. Запасные части к нефтяному оборудованию. «Комплекс механизмов АСП-3». «НЕДРА»,1972.

. Трубы нефтяного сортамента. Справочник. Под ред. А.Е. Сарояна. М., Недра, 1987.
