Введение

Питание как процесс употребления пищи удовлетворяет самую насущную потребность человека, выступает необходимым условием существования людей, их общественной и трудовой деятельности.

Общественное питание в своих коллективно организованных формах является важнейшим фактором и механизмом реализации социальной политики. Сегодня конкуренция на рынке общественного питания в России приобрела такую остроту, что уже недостаточно просто «быть», надо быть лучшим или, по крайней мере, «на уровне» в своем сегменте. Понятие «лучший» включает в себя множество составляющих, реализация и соблюдения которых для большинства предприятий общественного питания сопряжена с определенными трудностями.

Главная тема сегодня - борьба за качество обслуживания. Катастрофически остро уже несколько лет стоит проблема подбора, воспитания и удержания персонала.

Не менее важный вопрос в развитии сферы общественного питания на данный момент - это его механизация и автоматизация, то есть использование различных механизмов и приспособлений в процессе подготовки и обработки сырья, которые помогают оптимизировать процесс приготовления пищи, максимально ускоряют его, повышают качество обработки продуктов, и, несомненно, экономят время и силы персонала.

Ниже мы рассмотрим устройство и принцип действия хлеборезательных машин на примере модели МРХ-200, а также изучим понятие мармитов и выясним, какие из них относятся к мармитам стационарным электрическим секционно-модулированным.

1. Хлеборезательные машины, их характеристика и классификация

На предприятиях общественного питания для нарезки хлеба, колбас, ветчины, сыров и других продуктов применяются как ручные режущие инструменты, так и машины. Использование резательных машин (хлеборезок, машин для нарезки гастрономических продуктов) снижает количество отходов, повышает качество обработки продуктов и производительность труда.

Хлеборезательные машины (хлеборезки) предназначены для быстрого, симметричного и легкого нарезания хлеба.

Для производства нарезного хлеба применяют хлеборезательные машины с электрическим приводом различных конструкций.

Хлеборезательные машины отличаются друг от друга, прежде всего,

o   Производительностью

o   Видом ножевой системы

o   Возможностью применения вспомогательных веществ при резке

o   Возможностью подключения дополнительного оборудования (сборник, транспортные ленты, упаковочные машины и т.д.)

В качестве ножевых систем в промышленных хлеборезках обычно применяют дисковые ножи, ножи для рубки и ножевые решетки.

В настоящее время применяются хлеборезки с вращательным движением ножа (с регулируемой толщиной нарезания) и возвратно-поступательным движением ножей (с неизменяемой толщиной нарезания).

Хлеборезка ЛХМ-300Тболгарского производства относится к хлеборезкам с вращательным движением ножа и предназначена для нарезания хлеба продолговатой формы типа «батон» и «кэйк» длиной до 380 мм и шириной до 160 мм. Она состоит из привода, механизма резания, механизма подачи, приемного и разгрузочного устройств, электропусковых и блокировочных приборов.

Вращение от электродвигателя мощностью 0,37 кВт через двухступенчатую клиноременную передачу передается на серповидный нож. От главного вала через эксцентрик, шатун и кривошип, выполненный в виде обгонной муфты, вращение получает промежуточный вал с ведущей шестерней конической передачи. От ведомой конической шестерни вращение передается цепной передаче. На цепи этой передачи установлены два пальца. Один палец, двигаясь вместе с цепью, перемещает выталкиватель с хлебом в направлении ножа (ползун в это время растягивает цилиндрическую пружину). По достижении конечного положения палец освобождает выталкиватель, и он под действием пружины возвращается в исходное положение, а концевой выключатель останавливает машину.

Производительность хлеборезки АХМ-300Т зависит от толщины нарезания (85 батонов/ч при минимальной толщине 5 мм и 340 батонов/ч при максимальной толщине 25 мм). Машина устанавливается на рабочем столе и имеет габариты 1050x540 мм.

Хлеб можно резать также на универсальных резательных машинах, имеющих специальный ломтерезный диск, как, например, в настольной машине RG-100 шведской фирмы Hallde. Диск диаметром 185 мм, вращающийся с частотой 350 об/мин от привода мощностью 0,25 кВт, позволяет нарезать ломтики хлеба фиксированной толщины 10 мм. Габариты машины 365x425x735 мм.

Устройство и принцип работы хлеборезательной машины МРХ-200

Эта машина состоит из следующих частей и механизмов: станины, корпуса, привода, двух лотков, механизма резания, механизма подачи, механизма регулирования толщины среза и точильного приспособления. В круглом корпусе машины размещен дисковый нож, снабженный противовесом. В нижней части корпуса с обеих сторон расположены два окна, одно для подачи хлеба к ножу, другое - для выхода нарезанных ломтей хлеба.

Привод машины состоит из электродвигателя, клиноременной и цепной передачи. Он обеспечивает планетарное движение ножа и подачу хлеба в зону его вращения. Для ручного управления ножом машина снабжена специальной рукояткой, установленной на левой стороне корпуса.

Механизм подачи состоит из ходового вала и каретки с игольчатыми захватами для хлеба. Во время работы машины ходовой вал при помощи шатуна и муфты вращается только в одном направлении, обеспечивая подачу каретки с хлебом влево, в зону вращения ножа.

Механизм толщины среза состоит из диска с делениями толщины нареза и фасонной гайки крепления. Механизм резания - ножевой диск, которых имеет планетарное движение, т. к. вращается вокруг собственной оси.

На машине установлено точильное приспособление, которое служит для заточки ножевого диска и состоит из двух карборундовых точильных дисков.

Точильное приспособление размещено в верхней наружной части хлеборезательной машины. Там же расположены две кнопки, соединенные с двумя скребками, которые помещены внутри корпуса машины, при нажатии на кнопки скребки прижимаются с двух сторон к ножевому диску и очищают его от налипшего хлеба.

При остановке машины автоматически включается тормозное устройство, которое гасит инерционный момент дискового ножа после выключения машины.

Установленная электроблокировка отключает машину после окончания нарезки хлеба и открытой защитной решетки и в случае, если приемный лоток находится не в правом крайнем положении. Для включения и остановки машины установлен кнопочный выключатель с кнопками «Пуск» и «Стоп».

Принцип действия машины

При включении машины вращение от электродвигателя через клиноременную и цепную передачу передается главному валу, а от него ходовому валу и дисковому ножу. При нарезке хлеба ножевой диск совершает планетарное движение. Ходовой вал передает прерывисто-поступательное движение каретке, в которой при помощи игольчатого захвата хлеб подается к ножу. Таким образом, хлеб подается к ножу в тот момент, когда он находится в верхнем положении. Во время резания хлеб неподвижен. Нарезанные кусочки собираются в разгрузочном лотке и потом поступают в подготовленную тару.

Хлеборезательная машина ХРМ-300М отличается от машины МРХ-200 тем, что она не имеет защитной решетки и предохранительного устройства на загрузочном и разгрузочном лотке.

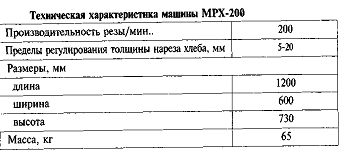

Модель МРХ-200М - предназначена для нарезания немного подсушенного ржаного и пшеничного формового, подового хлеба и батонов на ломтики толщиной от 5 до 20 мм.

Конструкция машины обеспечивает безопасную работу обслуживающего персонала.

Правила эксплуатации

Хлеборезательную машину устанавливают на рабочем столе без дополнительного крепления и подключают к электросети при помощи штепсельного разъема. Перед началом работы машину осматривают, проверяют ее состояние и растормаживают вал двигателя поворотом рукоятки тормоза против часовой стрелки до упора. Затем проверяют машину на холостом ходу и устанавливают толщину нарезки хлеба. Для чего ослабляют фасонную гайку и поворачивают диск с делениями до нужного размера нареза хлеба. После этого затягивают фасонную гайку. Как правило, для хлеба используют толщину нарезки 15-16 мм. Затем, открыв защитную решетку и отведя каретку в правое положение, закрепляют на ней хлеб, опускают защитную решетку, нажимают на кнопку «Пуск». После включения машины происходит нарезка хлеба и как только каретка с хлебом займет крайнее левое положение, ограничитель хода каретки нажмет на кнопку «Стоп», двигатель машины отключится, и одновременно включится электротормоз. После остановки машины поднимают ограждающую решетку, передвигают каретку вправо по лотку, закладывают хлеб, закрывают решетку и продолжают нарезку хлеба. В процессе работы на машине необходимо соблюдать технику безопасности, не проталкивать хлеб рукой в окно и не ускорять разгрузку хлеба, т. к. можно травмировать руки обслуживающего персонала.

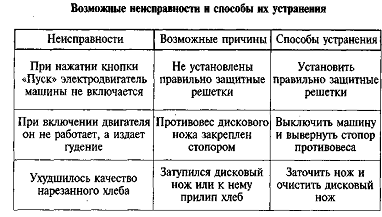

Качество нарезки хлеба зависит от состояния ножевого диска. Затупление его или прилипание к нему кусочков хлеба ухудшают качество нарезки и увеличивают потерю продукции. Вот поэтому дисковый нож ежедневно затачивают или зачищают от остатков хлеба. Для заточки дисковый нож устанавливают в верхнее положение, закрепляют противовес стопорным винтом и поворачивают на 180° точильное устройстве так, чтобы его точильные круги расположились по обе стороны ножа.

После окончания работы на машине, ее выключают и отключают от электросети. Потом очищают от хлебных крошек специальным приспособлением и протирают сухой тканью.

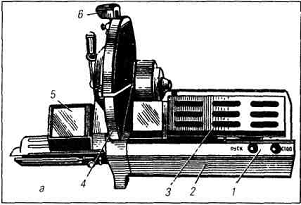

Хлеборезательная машина МРХ-200

1 - кнопочный выключатель, 2 - корпус, 3 - загрузочный лоток, 4 - корпус резания, 5 - приемный лоток, 6 - механизм заточки.

2. Мармиты и их характеристика

Одной из разновидностей тепловых аппаратов для поддержания в горячем состоянии отпускаемых блюд в сфере общественного питания являются мармиты.

Мармит (от французского marmite - котёл для кипячения) - профессиональное кухонное оборудование, в основном используется для шведских столов. Его назначением является обеспечение утвержденных санитарными правилами температурных режимов кратковременного хранения готовых блюд в разогретом состоянии. Горячие блюда (супы, соусы, напитки) при раздаче должны иметь температуру не ниже 75 °С, вторые блюда и гарниры - не ниже 65 °С.

Обычно мармит изготавливается в виде передвижного контейнера, внутри которого находятся ёмкости, располагающиеся в горячей водяной ванне. Существует несколько моделей мармитов, в частности, настольные и напольные. Подогрев осуществляется на спиртовых горелках или с помощью нагревательных элементов. Прямоугольный мармит стандартного размера GN1/1 имеет специальную крышку Roll Top, которая откидывается на 90 градусов. Опасность заветривания блюд при этом исключена. Напольные мармиты часто выполняются из ценных пород дерева, имеют различную форму и габариты, поддерживают температуру от +30° до +80° С.

Готовые первые и вторые блюда могут находиться на мармите не более 2-3 часов с момента изготовления. Исходя из этой задачи, зa два последних века конструкторы торгово-технологического оборудования использовали такие способы мягкого подогрева, как:

o   выключенная, но еще не остывшая плита или отдельная конфорка;

o   паровой мармит, где продукты в гастроемкостях находятся в 3-5 см от воды, разогретой ТЭНами до температуры 80-85° С;

o   сухой мармит, где днища гастроемкостей подогреваются ТЭНом, рассчитанным на работу в воздушной среде;

o   стеклокерамический мармит;

o   инфракрасный мармит, где, как правило, источник теплового излучения, выполненный в виде специальной лампы или трубки из кварцевого стекла, находится выше обогреваемого продукта;

o   комбинирование вышеуказанных способов.

Наиболее распространенными на сегодняшний день остаются паровые мармиты, в которых исключено (в отличие от сухих мармитов) подгорание густых соусных блюд. Присутствие крана для заливки свежей воды, и возможность подключения к канализации - значительно облегчает труд обслуживающего персонала.

Отечественная промышленность выпускает большое разнообразие стационарных электрических мармитов для кратковременного хранения в горячем состоянии первых и вторых блюд, а также другой кулинарной продукции. Наиболее распространенными стационарными мармитами являются: МСЭСМ-50; МСЭСМ-50К; МСЭСМ-55; МСЭСМ-60; МСЭСМ-80; МСЭСМ-110; МСЭ-55К; МСЭ-84; МНЭ-22; МНЭ-45; МСЭ-110К и др.

Наряду со стационарными выпускают передвижные мармиты: типа МЭП60 - для первых блюд; МЭП-35 - для гарнира; МЭП-20-для вторых соусных блюд и сложного гарнира; МЭП-6 - для вторых несоусных блюд и мяса к первым блюдам; МП-28 - для первых, вторых соусных блюд и гарниров.

Кроме того, для реализации нагретой кулинарной продукции используют прилавки-мармиты типа ЛПС-10, ЛПС-11, ЛПС-ЗА.

У прилавков-мармитов нижняя полка выполнена в виде рампы с тэнами для подогрева тарелок с первыми блюдами. Вторые блюда размещают на столе под рампой с инфракрасным излучением. В качестве излучателей используют тэны, отражатель которых направляет тепловой поток вниз, к установленным на мармитном столе порционным блюдам.

Мармиты стационарные электрические секционные модулированные типа МСЭСМ по принципу действия и конструктивному исполнению идентичны. Отличие их заключается в числе, форме и вместимости мармитниц, а также в габаритных размерах, наличии или отсутствии полки для порционных тарелок и стола-полки для подносов.

Мармитницы обогреваются паром, поступающим из парогенератора, вода в котором нагревается тэнами. Парогенератор снабжен поплавковым устройством, которое отрегулировано на подъем воды в парогенераторе до уровня 65… 70 мм при давлении воды в водопроводной сети до 0,4 МПа (4 атм). При снижении уровня воды поплавок опускается, клапан открывается, чем и обеспечивается автоматическая подпитка парогенератора водой. В случае поднятия уровня воды выше 95 мм избыток ее уходит через переливную трубу-пробку в канализацию.

На водопроводной сети, подключенной к мармиту, устанавливают редуктор воды (РВ-1) с манометром, отрегулированным на 0,3 МПа, для поддержания в ней стабильного давления (0,4 МПа).

Защиту тэнов парогенератора от «сухого хода» обеспечивают с помощью реле давления, которое срабатывает при снижении давления воды в водопроводной сети до 0,05 МПа (0,5 атм). При этом тэны парогенератора отключаются, а на панели управления загорается красная сигнальная лампа.

В нижней части мармита имеется тепловой шкаф с противнями для подогрева несоусных блюд. Тепловые шкафы обогреваются трубчатыми электронагревателями, включение и регулирование мощности которых осуществляются пакетным переключателем.

Ниже рассмотрим конструкцию мармитов стационарных электрических секционно-модулированных.

Мармиты стационарные электрические секционно-модулированные

Мармиты стационарные электрические секционно-модулированные МСЭСМ-50, МСЭСМ-50К, МСЭСМ-55, МСЭСМ-60, МСЭСМ-80, МСЭСМ-110 (рис. 14-2) предназначены для кратковременного хранения в горячем состоянии вторых блюд, гарниров, соусов и последующей реализации продукции на линии раздачи.

Мармиты имеют одинаковую конструкцию и отличаются один от другого формой, количеством и суммарной вместимостью мармитниц, а также размерами и потребляемой мощностью. Устанавливаются они в раздаточных линиях и линиях самообслуживания. Блюда хранятся в мармитницах, обогреваемых насыщенным паром. Форма мармитниц выполнена в виде сосудов прямоугольной или цилиндрической формы различной вместимости в зависимости от типа мармита.

Использование в качестве теплоносителя пара вместо воды значительно улучшило теплотехнические данные аппаратов, сократило время их разогрева, привело к равномерному обогреву мармитниц по высоте, улучшило условия санитарной обработки аппаратов.

Нагрев воды осуществляется тенами. Защита тенов от «сухого хода» обеспечивает реле давления, которое срабатывая отключает тены парогенератора, а на панели управления загорается красная сигнальная лампочка.

Несоусные блюда хранятся на противнях в тепловом шкафу, установленном в нижней части мармита. Тепловой шкаф обогревается трубчатыми электронагревателями, регулирование мощности которых осуществляется пакетным переключателем.

Нормальный режим работы мармитов обеспечивается тогда, когда в парогенераторе образуется пар через 10 - 15 мин после включения, а через 40 мин температура воздуха в мармитницах достигает 80 °С, в тепловом шкафу - не менее 60 °С.

При эксплуатации особое внимание следует обращать на состояние блока управления электросхемой мармита. Все мармиты работают от трех- или четырехпроводной электрической сети с заземленной нейтралью.

Мармит стационарный электрический секционный модулированный МСЭСМ-50:

-мармитница; 2-ножка; 3-основание; 4-дверца; 5-шнель управления; 6-вентиль подвода воды; 7 - розетка У94-0; 8-сигнальная лампа с красным светофильтром; 9-выключатель пакетный ПВЗ-25; 10-сигнальная лампа с зеленым светофильтром; 11-переключатель ТПКП.

Заключение

хлеборезательный электрический машина мармит

Итак, мы изучили информацию о некоторых механизмах, широко используемых в современной сфере общественного питания.

Отечественная промышленность создает большое количество различных машин для нужд предприятий общественного питания.

Ежегодно осваиваются и внедряются новые, более современные машины и оборудование, обеспечивающие механизацию и автоматизацию трудоемких процессов на производстве.

Создаются и осваиваются новые машины, оборудование, которые будут работать в автоматическом режиме без участия человека.

Мы согласны с тем, что внедрение новой техники и прогрессивной организации производства дает возможность существенно поднять экономическую эффективность работы предприятий общественного питания за счет повышения производительности труда, сокращения расходов сырья и энергии.

Вместе с тем, мы уверены, что научно-технический прогресс в общественном питании заключается не только в развитии и совершенствовании используемых орудий труда, в создании новых более эффективных технических средств, но и немыслим без соответствующего совершенствования технологии и организации производства, внедрения новых методов труда и управления.

Литература

1. Гусева Л.Г. Тепловое и электрическое оборудование предприятий общественного питания. М.: Экономика, 1983.

2.       Золин В.П. Технологическое оборудование предприятий общественного питания: Учеб. для нач. проф. образования. - М.: ПрофОбрИздат, 2002. - 248 с.
