Расчёт аксиального и дезаксиального КШМ
Министерство
образования и науки РФ
Волгоградский
государственный технический университет
Кафедра
"Автотракторные двигатели"
Лабораторная
работа №1
по Динамике
двигателей
"Расчёт
аксиального и дезаксиального КШМ"
Выполнил: студент
группы Д-503
Поляков А.Н.
Проверил: Курапин
А.В.
Волгоград
2011г.
Задание:
Рассчитать значения перемещения, скорости и
ускорения поршня аксиального и дезаксиального КШМ, используя приближенные
выражения для их определения. Расчет провести через каждые 30 градусов поворота
коленчатого вала. По результатам расчетов построить графики. Сравнить
полученные результаты. Для аксиального КШМ
определить:
1. Максимальную скорость поршня и
соответствующий ей угол поворота коленчатого вала.
2. Среднюю скорость поршня.
. Максимальные значения положительного и
отрицательного ускорений поршня и соответствующие им углы поворота коленчатого
вала.
поршень аксиальный вал коленчатый
|
r
|
35
|
|
λ
|
0,3
|
|
φ
|
3,141593
|
|
n
|
6000
|
|
k
|
0,04
|
|
ω
|
628
|
Уравнения аксиального КШМ:
Аксиальный
|
grd
|
0
|
30
|
60
|
90
|
120
|
150
|
180
|
210
|
240
|
|
S
|
0
|
6
|
21,4
|
40,25
|
56,4
|
66,6
|
70
|
66,6
|
56,4
|
|
V
|
0
|
13,8
|
21,9
|
21,9
|
16,2
|
8,1
|
0
|
-8,1
|
-16,9
|
|
j
|
17944
|
14024
|
4831
|
-4141
|
-8972
|
-9883
|
-9883
|
-8972
|
|
270
|
300
|
330
|
360
|
|
40,2
|
21,4
|
6
|
0
|
|
-21,9
|
-21,9
|
-13,84
|
0
|
|
-4141
|
4831
|
14024
|
17944
|
Уравнения дезаксиального КШМ:
Дезаксиальный
|
grd
|
0
|
30
|
60
|
90
|
120
|
150
|
180
|
210
|
240
|
|
S
|
0
|
5,8
|
21,1
|
39,83
|
56
|
66,4
|
70,002
|
66,8
|
56,8
|
|
V
|
-0,2
|
13,6
|
21,76
|
21,9
|
16,3
|
8,3
|
0
|
-7,9
|
-16
|
|
j
|
17944
|
14107
|
4974
|
-3975
|
-8828
|
-9800
|
-9662
|
-9966
|
-9115
|
|
270
|
300
|
330
|
360
|
|
40,7
|
21,8
|
6,2
|
|
-21,9
|
-22
|
-14
|
-0,2
|
|
-4306
|
4687
|
13941
|
17944
|
Определяем максимальное значение
:
=1+4*2
Определяем максимальное значение
:
=35*(628^2)*(COS(180)+0,3*(COS(2*180)))= -9662
Расчёт хода поршня для дезаксиального КШМ:
= 0,00923
= -0,01714
ВМТ при
=0,53
НМТ при
180+
=179
=180-+=178,5
=180+-=181,5
Вывод:

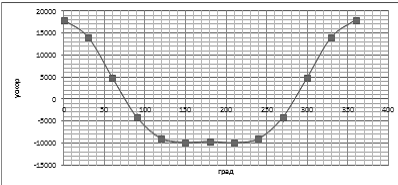

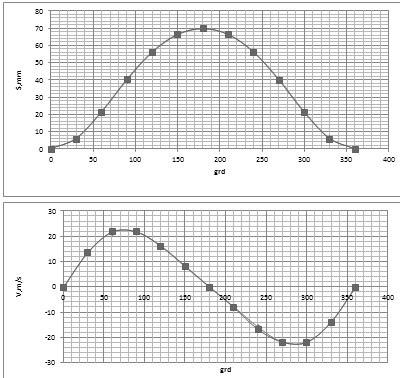

были построены сравнительные графические
зависимости аксиального и дезаксиального КШМ для хода поршня, скорости поршня и
ускорения поршня в зависимости от угла поворота коленвала. Ход поршня между
двумя типами КШМ различаются на 1-2% между 180 и 240 градусами. Заметно
отличается скорость поршня в районе 240 градусов, у дезаксиально скорость
меньше на 5%. Ускорения отличаются на 1-2% в диапазоне между 180 и 240
градусами.
прямой ход поршня дезаксиального КШМ меньше
прямого хода аксиального на 1,5 градуса, а обратный ход дизаксиального КШМ на
1,5 больше, чем аксиальнго.
были определены максимальные значения скорости и
ускорения для аксиального КШМ, они равны соответственно 22,9м/с и -9662м/с2
