Термическая обработка металлов и сплавов

Процесс тепловой обработки металлов и сплавов в целях придания им заданной структуры и свойств называется термической обработкой.

Различают собственно термическую обработку, химико-термическую и термомеханическую.

1.       Собственно термической обработкой металлов и сплавов называется процесс изменения их внутреннего строения (структуры) путем нагрева, выдержки и последующего охлаждения в целях получения необходимых физико-механических свойств этих материалов. Ее основными видами являются отжиг, закалка и отпуск.

2.      Химико-термическая обработка представляет собой насыщение поверхности металла элементами, повышающими твердость, износостойкость, коррозионную стойкость. Этот процесс требует повышенных температур и длительных выдержек. К наиболее распространенным методам химико-термической обработки стали относятся: цементация (насыщение углеродом),, азотирование (насыщение азотом), цианирование (одновременное насыщение углеродом и азотом), диффузионная металлизация, или поверхностное легирование. Последний метод в зависимости от насыщающего элемента подразделяют на хромирование, алитирование, силицирование (насыщение соответственно хромом, алюминием, кремнием) и др.

.        Термомеханическая обработка - новый метод обработки металлов, позволяющий повысить механические свойства по сравнению с получаемыми обычной закалкой и отпуском. Она заключается в сочетании пластической деформации с термообработкой.

Рассмотрим основные виды собственно термической обработки сталей, отличающиеся друг от друга режимами термообработки, т. е. температурой нагрева, выдержкой при этой температуре и скоростью охлаждения.

Изменение внутренней структуры стали в процессе нагревания при различных видах термообработки зависит от содержания в ней углерода. Поэтому выбор температуры нагрева производят по специальной диаграмме, которая является частью более полной диаграммы состояния железоуглеродистых сплавов. По горизонтальной оси на ней указано содержание углерода в процентах, а по вертикальной - температура нагрева стали в градусах Цельсия. Заштрихованные участки диаграммы показывают оптимальные температурные интервалы нагрева стали при различных видах термообработки.

Термическую обработку стальных деталей проводят в тех случаях, когда необходимо либо повысить прочность, твердость, износоустойчивость или упругость детали или инструмента, либо, наоборот, сделать металл более мягким, легче поддающимся механической обработке. В зависимости от температур нагрева и способа последующего охлаждения различают следующие виды термической обработки: закалка, отпуск и отжиг. В любительской практике для определения температуры раскаленной детали по цвету можно использовать приведенную таблицу.

Закалка стальных деталей

Закалка придает стальной детали большую твердость и износоустойчивость. Для этого деталь нагревают до определенной температуры, выдерживают некоторое время, чтобы весь объем материала прогрелся, а затем быстро охлаждают в масле (конструкционные и инструментальные стали) или воде (углеродистые стали). Обычно детали из конструкционных сталей нагревают до 880-900° С (цвет каления светло-красный), из инструментальных-до 750-760° С (цвет темно-вишнево-красный), а из нержавеющей стали-до 1050-1100° С (цвет темно-желтый). Нагревают детали вначале медленно (примерно до 500° С), а затем быстро. Это необходимо для того, чтобы в детали не возникли внутренние напряжения, что может привести к появлению трещин и деформации материала. В ремонтной практике применяют в основном охлаждение в одной среде (масле или воде), оставляя в ней деталь до полного остывания. Однако этот способ охлаждения непригоден для деталей сложной формы, в которых при таком охлаждении возникают большие внутренние напряжения. Детали сложной формы сначала охлаждают в воде до 300-400° С, а затем быстро переносят в масло, где и оставляют до полного охлаждения. Время пребывания детали в воде определяют из расчета: 1 с на каждые 5-6 мм сечения детали. В каждом отдельном случае это время подбирают опытным путем в зависимости от формы и массы детали. Качество закалки в значительной степени зависит от количества охлаждающей жидкости. Важно, чтобы в процессе охлаждения детали температура охлаждающей жидкости оставалась почти неизменной, а для этого масса ее должна быть в 30-50 раз больше массы закаливаемой детали. Кроме того, перед погружением раскаленной детали жидкость необходимо тщательно перемешать, чтобы выровнять ее температуру по всему объему. В процессе охлаждения вокруг детали образуется слой газов, который затрудняет теплообмен между деталью и охлаждающей жидкостью. Для более интенсивного охлаждения деталь необходимо постоянно перемещать в жидкости во всех направлениях. Небольшие детали из малоуглеродистых сталей (марки «3О», «35», «40») слегка разогревают, посыпают железосинеродистым калием (желтая кровяная соль) и вновь помещают в огонь. Как только обсыпка расплавится, деталь опускают в охлаждающую среду. Железосинеродистый калий расплавляется при температуре около 850° С, что соответствует температуре закалки этих марок стали.

Отпуск закаленных деталей

Отпуск закаленных деталей уменьшает их хрупкость, повышает вязкость и снимает внутренние напряжения. В зависимости от температуры нагрева различают низкий, средний и высокий отпуск. Низкий отпуск применяют главным образом при обработке измерительного и режущего инструмента. Закаленную деталь нагревают до температуры 150-250° С (цвет побежалости-светло-желтый), выдерживают при этой температуре, а затем охлаждают на воздухе. В результате такой обработки материал, теряя хрупкость, сохраняет высокую твердость и, кроме того, в нем значительно снижаются внутренние напряжения, возникающие при закалке. Средний отпуск применяют в тех случаях, когда хотят придать детали пружинящие свойства и достаточно высокую прочность при средней твердости. Для этого деталь нагревают до 300-500° С и затем медленно охлаждают. И наконец, высокому отпуску подвергают детали, у которых необходимо полностью снять все внутренние напряжения. В этом случае температура нагрева еще выше-500-600° С. Термообработку (закалку и отпуск) деталей простой формы (валики, оси, зубила, кернеры) часто делают за один раз. Нагретую до высокой температуры деталь опускают на некоторое время в охлаждающую жидкость, затем вынимают. Отпуск происходит за счет тепла, сохранившегося внутри детали. Небольшой участок детали быстро зачищают абразивным брусочком и следят за сменой цветов побежалости на нем. Когда появится цвет, соответствующий необходимой температуре отпуска (220° С- светло-желтый, 240° С-темно-желтый, 314° С-светло-синий, 330° С- серый), деталь вновь погружают в жидкость, теперь уже до полного охлаждения. При отпуске небольших деталей (как и при закалке) нагревают какую-нибудь болванку и на нее кладут отпускаемую деталь. При этом цвет побежалости наблюдают на самой детали.

Отжиг стальных деталей

Чтобы облегчить механическую или пластическую обработку стальной детали, уменьшают ее твердость путем отжига. Так называемый полный отжиг заключается в том, что деталь или заготовку нагревают до температуры 900° С, выдерживают при этой температуре некоторое время, необходимое для прогрева ее по всему объему, а затем медленно (обычно вместе с печью) охлаждают до комнатной температуры. Внутренние напряжения, возникшие в детали при механической обработке, снимают низкотемпературным отжигом, при котором деталь нагревают до температуры 500-600° С, а затем охлаждают вместе с печью. Для снятия внутренних напряжений и некоторого уменьшения твердости стали применяют неполный отжиг - нагрев до 750-760° С и последующее медленное (также вместе с печью) охлаждение. Отжиг используется также при неудачной закалке или при необходимости перекаливания инструмента для обработки другого металла (например, если сверло для меди нужно перекалить для сверления чугуна). При отжиге деталь нагревают до температуры несколько ниже температуры, необходимой для закалки, и затем постепенно охлаждают на воздухе. В результате закаленная деталь вновь становится мягкой, поддающейся механической обработке.

Отжиг и закаливание дюралюминия

Отжиг дюралюминия производят для снижения его твердости. Деталь или заготовку нагревают примерно до 360° С, как и при закалке, выдерживают некоторое время, после чего охлаждают на воздухе. Твердость отожженного дюралюминия почти вдвое ниже, чем закаленного. Приближенно температуру нагрева дюралюминиевой детали можно определить так. При температуре 350-360° С деревянная лучина, которой проводят по раскаленной поверхности детали, обугливается и оставляет темный след. Достаточно точно температуру детали можно определить с помощью небольшого (со спичечную головку) кусочка медной фольги, который кладут на ее поверхность. При температуре 400° С над фольгой появляется небольшое зеленоватое пламя. Отожженный дюралюминий обладает небольшой твердостью, его можно штамповать и изгибать вдвое, не опасаясь появления трещин. Закаливание. Дюралюминий можно подвергать закаливанию. При закаливании детали из этого металла нагревают до 360-400° С, выдерживают некоторое время, затем погружают в воду комнатной температуры и оставляют там до полного охлаждения. Сразу после этого дюралюминий становится мягким и пластичным, легко гнется и куется. Повышенную же твердость он приобретает спустя три-четыре дня. Его твердость (и одновременно хрупкость) увеличивается настолько, что он не выдерживает изгиба на небольшой угол. Наивысшую прочность дюралюминий приобретает после старения. Старение при комнатных температурах называют естественным, а при повышенных температурах-искусственным. Прочность и твердость свежезакаленного дюралюминия, оставленного при комнатной температуре, с течением времени повышается, достигая наивысшего уровня через пять-семь суток. Этот процесс называется старением дюралюминия

Отжиг меда и латуни

Отжиг меди. Термической обработке подвергают и медь. При этом медь можно сделать либо более мягкой, либо более твердой. Однако в отличие от стали закалка меди происходит при медленном остывании на воздухе, а мягкость медь приобретает при быстром охлаждении в воде. Если медную проволоку или трубку нагреть докрасна (600°) на огне и затем быстро погрузить в воду, то медь станет очень мягкой. После придания нужной формы изделие вновь можно нагреть на огне до 400° С и дать ему остыть на воздухе. Проволока или трубка после этого станет твердой. Если необходимо выгнуть трубку, ее плотно заполняют песком, чтобы избежать сплющивания и образования трещин. Отжиг латуни позволяет повысить ее пластичность. После отжига латунь становится мягкой, легко гнется, выколачивается и хорошо вытягивается. Для отжига ее нагревают до 500° С и дают остыть на воздухе при комнатной температуре.

Воронение и «синение» стали

Воронение стали. После воронения стальные детали приобретают черную или темно-синюю окраску различных оттенков, они сохраняют металлический блеск, а на их поверхности образуется стойкая оксидная пленка; предохраняющая детали от коррозии. Перед воронением изделие тщательно шлифуют и полируют. Поверхность его обезжиривают промывкой в щелочах, после чего изделие прогревают до 60- 70° С. Затем помещают его в печь и нагревают до 320-325° С. Ровная окраска поверхности изделия, получается только при равномерном его прогреве. Обработанное таким образом изделие быстро протирают тряпкой, смоченной в конопляном масле. После смазки изделие снова слегка прогревают и вытирают насухо. «Синение» стали. Стальным деталям можно придать красивый синий цвет. Для этого составляют два раствора: 140 г гипосульфита на 1 л воды и 35 г уксуснокислого свинца («свинцовый сахар») также на 1 л воды. Перед употреблением растворы смешивают и нагревают до кипения. Изделия предварительно очищают, полируют до блеска, после чего погружают в кипящую жидкость и держат до тех пор, пока не получат желаемого цвета. Затем деталь промывают в горячей воде и сушат, после чего слегка протирают тряпкой, смоченной касторовым или чистым машинным маслом. Детали, обработанные таким способом, меньше подвержены коррозии.

Отжиг и нормализация стали

Отжиг - процесс термообработки металла, при котором производится нагревание, затем медленное охлаждение металла. Переход структуры из неравновесного состояния до более равновесного. Отжиг первого рода, его виды: возврат (он же отдых металла), рекристаллизационный отжиг (он же называется рекристаллизация), отжиг для снятия внутренних напряжений, диффузионный отжиг (еще называется гомогенизация). Отжиг второго рода - изменение структуры сплава посредством перекристаллизации около критических точек с целью получения равновесных структур. Отжиг второго рода, его виды:полный, неполный, изотермический отжиги.

Ниже рассмотрен отжиг, его виды, применительно к стали.

Возврат (отдых) стали - нагрев до 200 - 400o, отжиг для уменьшения или снятия наклепа. По результатам отжига наблюдается уменьшение искажений кристаллических решеток у кристаллитов и частичное восстановление физико-химических свойств стали.

Рекристаллизационный отжиг стали (рекристаллизация) - нагрев до температур 500 - 550o; отжиг для снятия внутренних напряжений - нагрев до температур 600 - 700o. Эти виды отжига снимают внутренние напряжения металла отливок от неравномерного охлаждения их частей, также в заготовках, обработанных давлением (прокаткой, волочением, штамповкой) с использованием температур ниже критических. Вследствиии рекристаллизационного отжига из деформированных зерен вырастают новые кристаллы, ближе к равновесным, поэтому твердость стали снижается, а пластичность, ударная вязкость увеличиваются. Чтобы полностью снять внутренние напряжения стали нужна температура не менее 600o .

Охлаждение после выдержки при заданной температуре должно быть достаточно медленным: вследствии ускоренного охлаждения металла вновь возникают внутренние напряжения.

Диффузионный отжиг стали (гомогенизация) применяется тогда, когда сталь имеет внутрикристаллическую ликвацию. Выравнивание состава в зернах аустенита достигается диффузией углерода и других примесей в твердом состоянии, наряду с самодиффузией железа. По результатам отжига, сталь становится однородной по составу (гомогенной), поэтому диффузионный отжиг называет также гомогенизацией.

Температура гомогенизации должна быть достаточно высокой, однако нельзя допускать пережога, оплавления зерен. Если допустить пережог, то кислород воздуха окисляет железо, проникая в толщу его, образуются кристаллиты, разобщенные окисными оболочками. Пережог устранить нельзя, поэтому пережженные заготовки являются окончательным браком.

Диффузионный отжиг стали обычно приводит к слишком сильному укрупнению зерна, что следует исправлять последующим полным отжигом (на мелкое зерно).

Полный отжиг стали связан с фазовой перекристаллизацией, измельчением зерна при температурах точек АС1 и АС2. Назначение его - улучшение структуры стали для облегчения последующей обработки резанием, штамповкой или закалкой, а также получение мелкозернистой равновесной перлитной структуры готовой детали. Для полного отжига сталь нагревают на 30-50 o выше температуры линии GSK и медленно охлаждают.

После отжига избыточный цементит (в заэвтектоидных сталях) и эвтектоидный цементит имеют форму пластинок, поэтому и перлит называют пластинчатым.

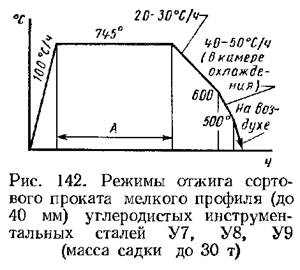

При отжиге стали на пластинчатый перлит заготовки оставляют в печи до охлаждения, чаще всего при частичном подогреве печи топливом, чтобы скорость охлаждения была не больше 10-20o в час.

Рис. 1. Крупнозернистая структура доэвтектоидной стали.

Отжигом также достигается измельчение зерна. Крупнозернистая структура, например, доэвтектоидной стали (рис. 1), получается при затвердевании вследствие свободного роста зерен (если охлаждение отливок медленное), а также в результате перегрева стали. Эта структура называется видманштетовой (по имени австрийского астронома А. Видманштеттена, открывшего в 1808 г. такую структуру на метеорном железе). Такая структура придает низкую прочность заготовке.Структура характерна тем, что включения феррита (светлые участки) и перлита (темные участки) располагаются в виде вытянутых пластин под различными углами друг к другу. В заэвтектоидный сталях видманштетова структура характеризуется штрихообразным расположением избыточного цементита.

Размельчение зерна связано с перекристаллизацией альфа-железа в гамма-железо; вследствии охлаждения и обратного переходе гамма-железа в aльфа-железо мелкозернистая структура сохраняется.

Таким образом, одним из результатов отжига на пластинчатый перлит является мелкозернистая структура.

Неполный отжиг стали связан с фазовой перекристаллизацией лишь при температуре точки А С1; неполный отжиг применяется после горячей обработки давлением, когда у заготовки мелкозернистая структура.

Отжиг стали на зернистый перлит применяют обычно для эвтектоидных, заэвтектоидных сталей, для повышения пластичности, вязкости стали и уменьшения ее твердости. Для получения зернистого перлита сталь нагревают выше точки АС1, затем выдерживают недолго, чтобы цементит растворился в аустените не полностью. Затем сталь охлаждают до температуры несколько ниже Ar1, выдерживают при такой температуре несколько часов. При этом частицы оставшегося цементита служат зародышами кристаллизации для всего выделяющегося цементита, который нарастает округлыми (глобулярными) кристаллитами, рассеянными в феррите (рис. 2).

Свойство зернистого перлита существенно отличаются от свойств пластинчатого в сторону меньшей твердости, но большей пластинчатости и вязкости. Особенно это относится к заэвтектоидной стали, где весь цементит (как эвтектоидный, так избыточный) получается в виде глобулей.

Изотермический отжиг - после нагрева и выдержки сталь быстро охлаждают до температуры несколько ниже точки А 1 (рис. 3), затем выдерживают при этой температуре до полного распадения аустенита на перлит, после чего охлаждают на воздухе. Применение изотермического отжига значительно сокращает время, а также повышает производительность. Например, обыкновенный отжиг легированной стали длится 13-15 ч, а изотермический - всего 4-7 ч. Схема изотермического отжига приведена на рис. 7.

Рис. 3. Схема изотермического отжига и изотермической закалки.

Разновидностью полного отжига является нормализация, заключающаяся в нагреве стали на 30-50°С выше линии GSE, выдержке при этих температурах с последующим охлаждением на воздухе. Цель нормализации - снятие остаточных напряжений в металле и выравнивание его структуры.

Сварка

Сварочная металлургия отличается от других металлургических процессов высокими температурами термического цикла и малым временем существования сварочной ванны в жидком состоянии, т.е. в состоянии, доступном для металлургической обработки металла сварного шва. Кроме того, специфичны процессы кристаллизации сварочной ванны, начинающиеся от границы сплавления, и образования изменённого по своим свойствам металла зоны термического влияния.

Сварка - это один из ведущих технологических процессов обработки металлов. Большие преимущества сварки обеспечили её широкое применение в народном хозяйстве. С помощью сварки осуществляется производство судов, турбин, котлов, самолётов, мостов, реакторов и других необходимых конструкций.

Сваркой называется технологический процесс получения неразъёмных соединений посредством установления межатомных связей между свариваемыми частями при их местном или общем нагреве, или пластическом деформировании, или совместным действием того и другого.

Сварное соединение металлов характеризует непрерывность структур. Для получения сварного соединения нужно осуществить межмолекулярное сцепление между свариваемыми деталями, которое приводит к установлению атомарной связи в пограничном слое. Если зачищенные поверхности двух соединяемых металлических деталей при сжатии под большим давлением сблизить так, чтобы могло возникнуть общее, электронное облако, взаимодействующее с ионизированными атомами обоих металлических поверхностей, то получаем прочное сварное соединение. На этом принципе основана холодная сварка пластичных металлов.

При повышении температуры в месте соединения деталей, амплитуды колебания атомов относительно постоянных точек их равновесного состояния увеличиваются, и тем самым создаются условия более легкого получения связи между соединяемыми деталями. Чем выше температура нагрева, тем меньшее давление требуется для осуществления сварки, а при нагреве до температур плавления необходимое давление становится равным нулю.

Кусок твёрдого металла можно рассматривать как гигантскую молекулу, состоящую из атомов, размещённых в строго определённом, зачастую очень сложном порядке и прочно связанных в одно целое силами межатомного взаимодействия.

Принципиальная сущность процесса сварки очень проста. Поверхностные атомы куска металла имеют свободные, ненасыщенные связи, которые захватывают всякий атом или молекулу, приблизившуюся на расстояние действия межатомных сил. Сблизив поверхности двух кусков металла на расстояние действия межатомных сил или, говоря проще, до соприкосновения поверхностных атомов, получим по поверхности соприкосновения сращивание обоих кусков в одно монолитное целое с прочностью соединения цельного металла, поскольку внутри металла и по поверхности соединения действуют те же межатомные силы. Процесс соединения после соприкосновения протекает самопроизвольно (спонтанно), без затрат энергии и весьма быстро, практически мгновенно. Объединение отдельных объёмов конденсированной твёрдой или жидкой фазы в один общий объём сопровождается уменьшением свободной поверхности и запаса энергии в системе, а потому термодинамический процесс объединения должен идти самопроизвольно, без подведения энергии извне. Свободный атом имеет избыток энергии по сравнению с атомом конденсированной системы, и присоединение свободного атома сопровождается освобождением энергии. Такое самопроизвольное объединение наблюдается на объёмах однородной жидкости.

Гораздо труднее происходит объединение объёмов твёрдого вещества. Приходится затрачивать значительные количества энергии и применять сложные технические приёмы для сближения соединяемых атомов. При комнатной температуре обычные металлы не соединяются не только при простом соприкосновении, но и при сжатии значительными усилиями. Две стальные пластинки, тщательно отшлифованные и “пригнанные”, подвергнутые длительному сдавливанию усилием в несколько тысяч килограммов, при снятии давления легко разъединяются, не обнаруживая никаких признаков соединения. Если соединения возникают в отдельных точках, они_разрушаются действием упругих сил при снятии давления. Соединению твёрдых металлов мешает, прежде всего, их твёрдость, при их сближении действительное соприкосновение происходит лишь в немногих физических точках, и расширение площади действительного соприкосновения достаточно затруднительно.

Металлы с малой твёрдостью, например, свинец, достаточно прочно соединяются уже при незначительном сдавливании. У более важных для техники металлов твёрдость настолько велика, что поверхность действительного соприкосновения очень мала по сравнению с общей кажущейся поверхностью соприкосновения, даже на тщательно обработанных и пригнанных поверхностях.

На процесс соединения сильно влияют загрязнения поверхности металла - окислы, жировые плёнки и пр., а также слои адсорбированных молекул газов, образующиеся на свежезачищенной поверхности металла под действием атмосферы почти мгновенно. Поэтому чистую поверхность металла, лишенную слоя адсорбированных газов, можно сколько-нибудь длительно сохранить лишь в высоком вакууме. Такие естественные условия имеются в космическом пространстве, где металлы получают способность довольно прочно свариваться или «схватываться» при случайных соприкосновениях. В обычных же, земных условиях приходится сталкиваться с отрицательным действием, как твёрдости металлов, так и слоя адсорбированных газов на поверхности. Для борьбы с этими затруднениями техника использует два основных средства: нагрев и давление.

Классификация способов сварки

В зависимости от вида энергии активации и по состоянию металла в зоне соединения все способы сварки можно разделить на две группы: сварка давлением и сварка плавлением (рисунок ниже).

Классификация способов сварки по состоянию металла в зоне соединения

К сварке давлением относят способы, при которых применяют только механическую или тепловую и механическую энергию совместно. В последнем случае сварка может происходить с оплавлением металла или без его оплавления.

К сварке давлением без нагрева относится холодная сварка, сварка взрывом, магнитно-импульсная сварка. Для этих способов характерно высокое давление на детали в зоне соединения, в несколько раз превышающее предел текучести и даже предел прочности свариваемого металла при комнатной температуре, что обеспечивает совместное пластическое реформирование соединяемых поверхностей.

Сварка давлением с нагревом без оплавления происходит при высоких температурах, переводящих металл в пластическое состояние. Это снижает предел текучести металла и позволяет получить нужную для сварки деформацию при небольшом удельном осадочном давлении, в несколько раз меньшем предела текучести металла при комнатной температуре. Примерами способов сварки давлением с нагревом без оплавления могут служить кузнечная, диффузионная и ультразвуковая сварка, газопрессовая сварка, при которой нагрев производят пламенем от сжигания горючих газов в кислороде, сварка токами высокой частоты, нагревающими свариваемые кромки индуцируемыми в них вихревыми токами.

Сварка давлением с нагревом и оплавлением характеризуется высокой температурой нагрева зоны соединения, превышающей температуру плавления свариваемого металла. На поверхности соединяемых деталей тонкий слой металла оплавляется. Под действием прилагаемого давления жидкий металл при некоторых способах сварки может выдавливаться из зоны соединения, например при сварке трением, контактной стыковой, сварке оплавлением. С жидким металлом выносятся за пределы зоны соединения загрязнения поверхности. Вокруг соединения образуется наплыв выдавленного металла - грат, который после сварки удаляется. Соединение образуется за счет деформации нагретых, но не расплавленных слоев металла, находившихся под оплавленным слоем. При контактной точечной и роликовой (шовной) сварке расплавленный металл остается в зоне соединения и после прекращения нагрева кристаллизуется между соединяемыми поверхностями под давлением, образуя сварное соединение. Сварка давлением незначительно изменяет химический состав, структуру и свойства металла. С ее помощью могут быть получены сварные соединения с такими же свойствами, как у основного металла без дополнительной обработки после сварки. Это одно из основных преимуществ сварки давлением перед сваркой плавлением. Но большинство способов сварки давлением (за исключением контактной сварки) требует создания особых условий (например, вакуума при диффузионной сварке, обеспечения безопасности работ при сварке взрывом), либо они применимы только для небольшой группы конструкций деталей. Поэтому сварка плавлением применяется чаще.

При сварке плавлением в зону соединения вводится только тепловая энергия. Металл в зоне сварки нагревается выше температуры его плавления. Здесь могут быть два способа: с плавлением основного металла и без плавления основного металла. При нагреве может быть расплавлен только вспомогательный металл (припой) с температурой плавления ниже, чем у основного металла соединяемых деталей. Основной металл в этом случае не расплавляют. Жидкий припой растекается по поверхности соединения, смачивает ее и, кристаллизуясь при охлаждении, образует паяный шов. Этот процесс называют пайкой.

В большинстве способов сварки плавлением с помощью различных источников тепла небольшой участок соединения деталей нагревают выше температуры плавления основного металла. Образуется ограниченный твердым металлом объем жидкого металла, который называют сварочной ванной. По мере перемещения источника тепла вдоль свариваемого стыка в головной части сварочной ванны основной металл расплавляется, а в хвостовой части ванны металл затвердевает, образуя сварной шов. Для усиления сварного шва в сварочную ванну может подаваться расплавляемый материал электрода или присадочный материал. Способы сварки плавлением отличаются друг от друга источниками тепла и защитой зоны сварки от окружающей атмосферы.

При газопламенной (газовой) сварке источник тепла - это пламя от сжигания горючего газа или пара в кислороде. Шов защищают продукты сгорания этого газа.

Наиболее распространена дуговая сварка, при которой нагрев производят электрической сварочной дугой. В зависимости от способа защиты металла в зоне нагрева различают несколько способов дуговой сварки. При дуговой сварке штучными электродами при плавлении обмазки образуется шлак, который покрывает металл шва. Зона сварки защищается при этом также парами металла и компонентов покрытия. Защиту осуществляют инертными (аргон, гелий) или активными (углекислый газ, водяной пар) газами или их смесями. Эти способы дуговой сварки называют сваркой в защитных газах, или газоэлектрической сваркой. Она может выполняться плавящимся или неплавящимся электродом. С помощью защитного газа можно сжать электрическую дугу в узком канале горелки так, что дуга станет высококонцентрированным источником тепла. В таком случае говорят о сварке сжатой дугой, или о плазменной сварке.

Хорошее качество шва и высокую производительность обеспечивает дуговая сварка под флюсом. На стык деталей заранее или в процессе сварки насыпают слой порошка флюса толщиной больше длины дуги. Дуга расплавляет флюс и горит под пленкой жидкого шлака и слоем порошка флюса в атмосфере паров металла и компонентов флюса. Шлак надежно закрывает шов, образуя шлаковую корку. Для соединения деталей большой толщины применяют электрошлаковую сварку, при которой для расплавления основного и электродного металлов используют теплоту, выделяющуюся при прохождении электрического тока через жидкий шлак, защищающий сварочную ванну от воздуха. При сварке плавлением используют также высококонцентрированные источники тепла: электронный луч и световой луч, излучаемый оптическим квантовым генератором-лазером. Электронно-лучевая сварка основана на использовании теплоты, выделяющейся при торможении острофокусированного потока ускоренных электрическим полем электронов в результате их столкновений со свариваемой поверхностью. Сварку производят в вакууме, который защищает нагретую зону. Лазерная сварка происходит в результате передачи свариваемой поверхности энергии светового луча, сфокусированного на этой поверхности оптической системой. Защиту зоны сварки производят инертными либо активными газами. Выделение теплоты в результате химических реакций между окислом металла и другим металлом, более активным по отношению к кислороду, используют при термитной сварке. Термит - это смесь порошков окиси-закиси железа Fe3O4 и алюминия или магния. Если ее подогреть до температуры воспламенения (800 °С), произойдет реакция

ЗFе3O4 + 8Аl -> 4Аl2O3 + 9Fe + 850 ккал (3559 кДж) (на 1 кг смеси)

В результате реакции образуются железо и окись алюминия, которая всплывает на поверхность, образуя шлак. Продукты реакции нагреваются до температуры 3000 °С. Термитная сварка сможет осуществляться методом промежуточного литья, когда расплавом железа заливают стык стальных или чугунных деталей, заключенный в литейную форму. Это сварка плавлением. Но термитную сварку выполняют еще и впритык, когда жидким металлом и шлаком только нагревают торцы соединяемых деталей, а соединение получают, сдавливая разогретые торцы и деформируя их. Это сварка давлением с нагревом без оплавления. Термитная сварка применяется в основном для соединения рельсов. Она малопроизводительна, ее трудно автоматизировать. Поэтому ее применяют редко

Таким образом, при всех способах сварки под действием энергии активации металл в зоне соединения изменяется, происходит его деформация и (или) правление с последующим затвердеванием, металл может взаимодействовать с окружающей атмосферой, компонентами шлаков, происходит изменение его структуры. Поэтому сварные соединения, как правило, отличаются от основного металла структурой, химическим составом металла и механическими свойствами. Особенно велики эти отличия при сварке плавлением.

Диффузионная сварка

Отличительная особенность диффузионной сварки от других способов сварки давлением - относительно высокие температуры нагрева (0,5-0,7 Тпл) и сравнительно низкие удельные сжимающие давления (0,5-0 МПа) при изотермической выдержке от нескольких минут до нескольких часов.

Формирование диффузионного соединения определяется такими физико-химическими процессами, протекающими при сварке, как взаимодействие нагретого металла с газами окружающей среды, очистка свариваемых поверхностей от оксидов, развитие высокотемпературной ползучести и рекристаллизации. В большинстве случаев это диффузионные, термически активируемые процессы.

Для уменьшения скорости окисления свариваемых заготовок и создания условий очистки контактных поверхностей от оксидов при сварке могут быть применены газы-восстановители, расплавы солей, флюсы, обмазки, но в большинстве случаев используют вакуум или инертные газы.

Очистка поверхностей металлов от оксидов может происходить в результате развития процессов сублимации и диссоциации оксидов, растворения оксидов за счет диффузии кислорода в металл (ионов металла в оксид), восстановления оксидов элементами-раскислителями, содержащимися в сплаве и диффундирующими при нагреве к границе раздела металл - оксид. Расчет и эксперимент показывают, что, например, на стали оксиды удаляются наиболее интенсивно путем их восстановления углеродом, а на титане - за счет растворения кислорода в металле.

Сближение свариваемых поверхностей происходит в первую очередь в результате пластической деформации микровыступов и приповерхностных слоев, обусловленной приложением внешних сжимающих напряжений и нагревом металла. В процессе деформации свариваемых поверхностей, свободных от оксидов, происходит их активация, и при развитии физического контакта между такими поверхностями реализуется их схватывание.

При диффузионной сварке одноименных металлов сварное соединение достигает равнопрочное основному материалу в том случае, когда структура зоны соединения не отличается от структуры основного материала. Для этого в зоне контакта должны образовываться общие для соединяемых материалов зерна. Это возможно за счет миграции границ зерен, осуществляемой либо путем первичной рекристаллизации, либо путем собирательной рекристаллизации.

С помощью диффузионной сварки в вакууме получают высококачественные соединения керамики с коваром, медью, титаном, жаропрочных и тугоплавких металлов и сплавов, электровакуумных стёкол, оптической керамики, сапфира, графита с металлами, композиционных и порошковых материалов.

Соединяемые заготовки могут быть весьма различны по своей форме и иметь компактные (рис. 4, а) или развитые (рис. 4, б, в) поверхности контактирования. Геометрические размеры свариваемых деталей находятся в пределах от нескольких микрометров (при изготовлении полупроводниковых приборов) до нескольких метров (при изготовлении слоистых конструкций).

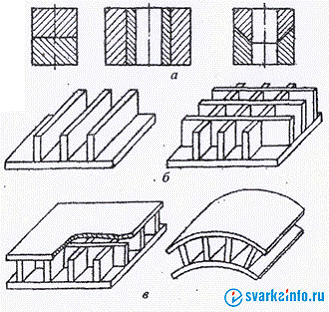

Рис. 4. Некоторые типы конструкций, получаемых диффузионной сваркой

Схематически процесс диффузионной сварки можно представить следующим образом. Свариваемые заготовки собирают в приспособлении, позволяющем передавать давление в зону стыка, вакуумируют и нагревают до температуры сварки. После этого прикладывают сжимающее давление на заданный период времени. В некоторых случаях после снятия давления изделие дополнительно выдерживают при температуре сварки для более полного протекания рекристаллизационных процессов, способствующих формированию доброкачественного соединения. По окончании сварочного цикла сборку охлаждают в вакууме, инертной среде или на воздухе в зависимости от типа оборудования.

В зависимости от напряжений, вызывающих деформацию металла в зоне контакта и определяющих процесс формирования диффузионного соединения, целесообразно условно различать сварку с высокоинтенсивным (Р ≥ 20 МПа) и низкоинтенсивным (Р ≤ 2 МПа) силовым воздействием. При сварке с высокоинтенсивным воздействием сварочное давление создают, как правило, прессом, снабжённым вакуумной камерой и нагревательным устройством (рис. 5). Но на таких установках можно сваривать детали ограниченных размеров (как правило, диаметром до 80 мм (см. рис. 4, а). При изготовлении крупногабаритных двухслойных конструкций (см рис. 4, б) применяют открытые прессы. При этом свариваемые детали перед помещением в пресс собирают в герметичные контейнеры, которые вакуумируют и нагревают до сварочной температуры (рис. 6).

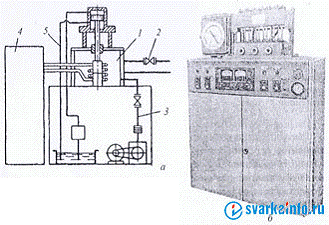

Рис. 5. Принципиальная схема установки для диффузионной сварки (a) и общий вид многопозиционной установки СДВУ-4М (б): и 1 - вакуумная камера; 2 - система охлаждения камеры; 3 - вакуумная система; 4 - высокочастотный генератор; 5 - гидросистема пресса

Для исключения возможности потери устойчивости свариваемых элементов, передачи давления в зону сварки и создания условий локально направленной деформации свариваемого металла в зоне стыка диффузионную сварку осуществляют в приспособлениях с применением для заполнения «пустот» (межреберных пространств) технологических вкладышей и блоков (см. рис. 6), которые после сварки демонтируют или удаляют химическим травлением.

Рис. 6. Технологическая схема диффузионной сварки с высокоинтенсивным силовым воздействием: а - требуемая конструкция; б - заготовки для сварки; в - технологические элементы-вкладыши; г - сборка; д - сварка в прессе; е - демонтаж; ж -готовая конструкция; 1 - технологические вкладыши; 2-технологический контейнер; 3 - пресс

При сварке с высокоинтенсивным силовым воздействием локальная деформация металла в зоне соединения, как правило, достигает нескольких десятков процентов, что обеспечивает стабильное получение доброкачественного соединения.

Для изготовления слоистых конструкций (см. рис. 4, в) перспективна диффузионная сварка с низкоинтенсивным силовым воздействием, при которой допустимые сжимающие усилия ограничены устойчивостью тонкостенных элементов. При этом способе диффузионной сварки не требуется сложного специального оборудования.

При изготовлении плоских (или с большим радиусом кривизны) конструкций сжимающее усилие наиболее просто может быть обеспечено за счет атмосферного давления воздуха Q на внешнюю поверхность технологической оснастки при понижении давления газа в зоне соединения (рис. 7).

термический обработка металл сплав

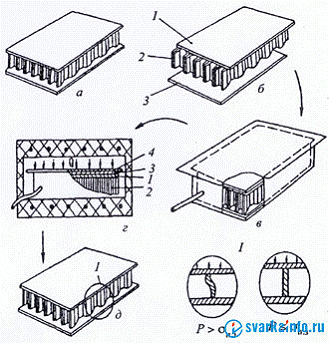

Рис. 7. Технологическая схема диффузионной сварки с низкоинтенсивным силовым воздействием плоских конструкций: а - требуемая конструкция; б - заготовки для сварки; в - сборка; г - сварка; д - готовая конструкция; 1 - несущая обшивка; 2 - готовый заполнитель; 3 - технологические листы; 4 - мембрана

Наличие технологических элементов (прокладок, мембрани др.), обладающих локальной жесткостью и помещенных с внешней стороны свариваемых элементов, исключает возможность потери устойчивости обшивок в виде прогибов неподкрепленных участков. Величина сварочного давления Р ограничивается предельным напряжением потери устойчивости заполнителя σп.з. (Р ≤ σп.з.).

При изготовлении конструкций сложного криволинейного профиля может быть использована технологическая схема (рис. 8), при которой давление нейтрального газа воспринимается непосредственно внешними элементами самой конструкции, например, несущими обшивками, оболочками. В процессе сварки обшивки на неподкрепленных участках под давлением газа деформируются (прогибаются). Это ухудшает условия для формирования соединения, уменьшает сечение сообщающихся каналов, ухудшает аэродинамическое состояние поверхности. В этом случае Р ограничивается напряжением, при котором имеет место чрезмерная остаточная деформация обшивок на неподкрепленных участках (Р ≤ σп.о.).

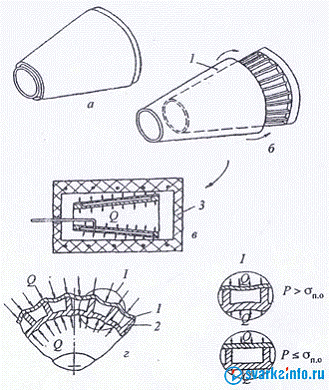

Рис. 8. Технологическая схема диффузионной сварки с низкоинтенсивным силовым воздействием конструкций сложной формы: а - требуемая конструкция; б - заготовки для сварки; в - сварка; г - характер деформации элементов конструкции при сварке; 1 - внешняя оболочка; 2 - внутренняя оболочка

В ряде случаев можно исключить применение внешнего давления для сжатия свариваемых заготовок, используя явления термического напряжения, возникающего при нагреве материалов с различными коэффициентами линейного расширения. При сварке коак-сиально собранных заготовок коэффициент линейного расширения охватывающей детали должен быть меньше коэффициента линейного расширения охватываемой детали (см. рис. 4, а).

Качество соединения при диффузионной сварке в вакууме определяется комплексом технологических параметров, основные из которых - температура, давление, время выдержки. Диффузионные процессы, лежащие в основе формирования сварного соединения, являются термически активируемыми, поэтому повышение температуры сварки стимулирует их развитие. Для снижения сжимающего давления и уменьшения длительности сварки температуру нагрева свариваемых деталей целесообразно устанавливать по возможности более высокой; металлы при этом обладают меньшим сопротивлением пластической деформации. Вместе с тем необходимо учитывать возможность развития процессов структурного превращения, гетеродиффузии, образования эвтектик и других процессов, приводящих к изменению физико-механических свойств свариваемых металлов.

Удельное давление влияет на скорость образования диффузионного соединения и величину накопленной деформации свариваемых заготовок. В большинстве случаев чем выше удельное давление, тем меньше время сварки и больше деформация. Так, при сварке в прессе с использованием высоких удельных давлений (до нескольких десятков мегапаскалей) время образования соединения может измеряться секундами, а деформация металла в зоне соединения десятками процентов. При сварке с использованием низких удельных давлений (десятые доли мегапаскаля) время сварки может исчисляться часами, но деформация соединяемых заготовок при этом составляет доли процента. Таким образом, задачу выбора удельного давления следует решать с учетом типа конструкций, технологической схемы и геометрических размеров соединяемых заготовок, а время сварки выбирать с учетом температуры и удельного давления. При сварке разнородных материалов увеличение длительности сварки может сопровождаться снижением механических характеристик соединения из-за развития процессов гетеродиффузии, приводящих к формированию в зоне соединения хрупких интерметаллидных фаз.

Для осуществления диффузионной сварки в настоящее время создано свыше 70 типов сварочных диффузионно-вакуумных установок. Разработка и создание установок для диффузионной сварки в настоящее время ведется в направлении унифицирования систем (вакуумной, нагрева, давления, управления) и сварочных камер. Меняя камеру в этих установках, можно значительно расширить номенклатуру свариваемых узлов. Некоторые виды конструкций, изготовленных диффузионной сваркой, приведены на рис. 9.

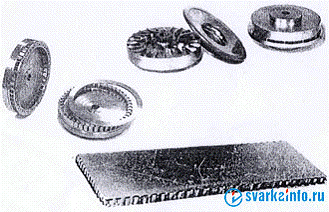

Рис. 9. Примеры титановых конструкций, изготовленных диффузионной сваркой

Холодная сварка

Холодная сварка - способ соединения деталей при комнатной (и даже отрицательной) температуре, без нагрева внешними источниками. Сварка осуществляется с помощью специальных устройств, вызывающих одновременную направленную деформацию предварительно очищенных поверхностей и нарастающее напряженное состояние, при котором образуется монолитное высокопрочное соединение. Холодной сваркой можно соединять, например, алюминий, медь, свинец, цинк, никель, серебро, кадмий, железо. Особенно велико преимущество холодной сварки перед другими способами сварки при соединении разнородных металлов, чувствительных к нагреву или образующих интерметаллиды. Холодная сварка - сложный физико-химический процесс, протекающий только в условиях пластической деформации. Без пластической деформации в обычных атмосферных условиях, даже прилагая любые удельные сжимающие давления к соединяемым заготовкам, практически невозможно получить полноценное монолитное соединение. Роль деформации при холодной сварке заключается в предельном утонении или удалении слоя оксидов, в сближении свариваемых поверхностей до расстояния, соизмеримого с параметром кристаллической решетки, а также в повышении энергетического уровня поверхностных атомов, обеспечивающем возможность образования химических связей. Качество сварного соединения определяется исходным физико-химическим состоянием контактных поверхностей, давлением (усилием сжатия) и степенью деформации при сварке. Оно также зависит от схемы деформации и способа приложения давления (статического, вибрационного). В зависимости от схемы пластической деформации заготовок сварка может быть точечной, шовной и стыковой. Точечная сварка - наиболее простой и распространенный способ холодной сварки. Ее применение рационально для соединения алюминия, алюминия с медью, армирования алюминия медью. Ею можно заменить трудоемкую клепку и контактную точечную сварку <#"519060.files/image011.gif">

Рис. 11. Схема (а) и приспособление (б) для холодной точечной сварки с предварительным обжатием

Ввиду простоты способа точечной холодной сварки специальные машины для ее выполнения большого развития не получили. Сварку успешно выполняют на самых различных серийных прессах с применением кондукторов, надежно фиксирующих свариваемые заготовки, чтобы исключить их коробление (рис. 11, б).

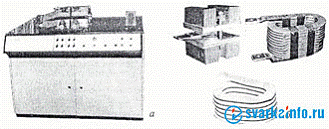

На рис. 12 (а) показана установка холодной сварки давлением, разработанная в Институте сварки (Россия). С помощью данной установки успешно соединяют алюминий с медью в электротехнике, энергетике, цветной металлургии; соединяют также медные контакты проводов, изготавливают кольца из меди и алюминия (рис. 12, б).

Шовная (роликовая) сварка характеризуется непрерывностью монолитного соединения. По механической схеме эта сварка аналогична холодной сварке прямоугольными пуансонами (рис. 13).

Рис. 12. Установка для холодной сварки (а) и примеры сваренных деталей (б)

Собранные заготовки 1 устанавливаются между роликами 2 и сжимаются ими до полного погружения рабочих выступов 3 в металл. Затем ролики приводятся во вращение. Перемещая изделие и последовательно внедряясь рабочими выступами в металл, они вызывают его интенсивную деформацию, в результате которой образуется непрерывное монолитное соединение - шов. Шовная сварка бывает двусторонняя, односторонняя и несимметричная. Двусторонняя сварка выполняется одинаковыми роликами. При односторонней сварке один ролик имеет выступ, высота которого равна сумме выступов при двусторонней сварке, а второй является опорным, без рабочего выступа. При несимметричной сварке ролики имеют различные по размерам, а иногда и по форме рабочие выступы.

Односторонняя роликовая сварка чаще применяется для сварки разнородных металлов, сильно отличающихся твердостью. Рабочая часть ролика вдавливается в более твердый металл. Такая сварка при прочих равных условиях обеспечивает более прочные швы и при сварке однородных металлов.

При роликовой сварке металл свободно течет вдоль оси шва, что затрудняет создание достаточного напряженного состояния металла в зоне соединения. Поэтому для достижения провара требуется большая пластическая деформация (на 2-6 %), чем при точечной сварке. Напряженное состояние в зоне роликовой сварки можно повысить, увеличивая диаметр роликов. Обычно диаметр ролика близок к 50δ, ширина рабочего выступа (1-1,5)δ, высота (0,8-0,9)δ, а ширина опорной части ролика, ограничивающая деформации, в 2-3 раза больше ширины рабочего выступа. Роликовая сварка алюминия толщиной 1,0 мм при свариваемости 27 % выполняется со скоростью до 8-12 м/мин.

Для роликовой сварки применяются металлорежущие станки, например фрезерные; при сварке тонких пластичных металлов - ручные настольные станки.

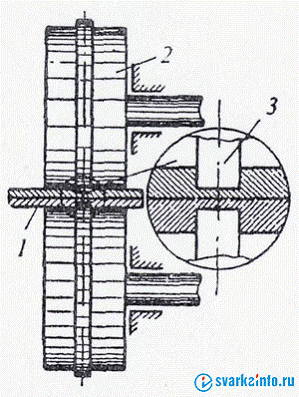

Рис. 13. Схема холодной шовной сварки: 1 - детали; 2 - ролики; 3 - выступы

Одна из первых схем холодной стыковой сварки металлов, которая не потеряла практического значения до сих пор, приведена на рис. 14. Эта схема разработана К. К. Хреновым и Г. П. Сахацким. В корпусе 1 имеются гнездо для неподвижного конусного зажима 2 и направляющие для подвижного корпуса 3, в котором также расположен конусный зажим. После предварительной зачистки торцов детали 4 устанавливают в зажимы 2, которые имеют формирующие части с режущими кромками 5 и упором 6. Осадочное усилие прикладывается к ползуну 3, при его перемещении сжимаются торцы деталей и зажимаются с помощью конусов. В процессе осадки углубления 7 заполняются металлом раньше, чем встречаются опорные части 6. Поэтому, когда встречаются опорные части, в зоне сварки создается достаточное напряженное состояние. В стыке происходит провар, а остаток вытекающего металла отрезается кромками 5. В зависимости от расположения режущих кромок соединение может быть с усилением или без усиления.

Схема стыковой сварки, предложенная С. Б. Айбиндером, приведена на рис. 14, б.

Рис. 14. Схемы холодной стыковой сварки

Обработка металлов и сплавов давлением. Термомеханическая обработка металла

Успехи машиностроения, строительства и других отраслей промышленности в значительной мере определяются достижениями в области металлургического производства. Повышение прочности в сочетании с достаточной пластичностью металлов и сплавов позволяют уменьшить массу, а следовательно, и стоимость сооружений и машин при их эксплуатации и во многих случаях при изготовлении. Поэтому непрерывно стремятся улучшить механические характеристики металла как в состоянии поставки, так и при последующей обработке.

Известно, что пластическое деформирование и термическая обработка меняют свойства металлов. Объединение этих операций, максимальное их сближение и создание единого процесса термомеханической обработки обеспечивают заметное повышение механических характеристик, что позволяет экономить до 15...40% металла и более или увеличить долговечность изделий.

Длительное время пластическую обработку рассматривали в основном как операцию формирования, хотя известно, что 10...20% энергии, затрачиваемой на деформацию, идет на увеличение внутренней энергии дефектов кристаллической решетки. Перед окончательной термической обработкой от этой накопленной энергии освобождались и только после этого выполняли термические операции, приводившие металл к метастабильному состоянию с высокой прочностью и вязкостью. Между тем совмещение пластической деформации и фазовых (структурных) превращений или их сочетание в определенной последовательности вызывает повышение плотности дислокации, изменяет наличие вакансий и дефектов упаковки и может быть использовано для создания оптимальной структуры металла и формирования важнейших свойств - прочности и вязкости. Это совмещение пластической деформации и термического воздействия, целью которого является формирование требуемой структуры обрабатываемого тела, называют термомеханической обработкой (ТМО).

При ТМО оба процесса - пластическая деформация и термическая обработка - могут совмещаться в одной технологической операции, но могут проводиться с разрывом по времени. Однако фазовые превращения при этом должны выполняться в условиях повышенной плотности дефектов решетки, возникающих благодаря пластической деформации металла. В условиях ТМО сочетание пластической и термической обработок для разных материалов определяется исходным структурным состоянием, чувствительностью к этим воздействиям и последствиям воздействия.

ТМО стали выполняется главным образом по трем схемам: высокотемпературная (ВТМО), низкотемпературная (НТМО) и предварительная термомеханическая обработка (ПТМО).

ВТМО - термообработка с деформационного нагрева с последующим низким отпуском. Контролируемая прокатка, являясь разновидностью ВТМО, представляет собой эффективный способ повышения прочности, пластичности и вязкости низколегированных сталей. Основная идея этого вида обработки заключается в подборе режимов прокатки и охлаждения после прокатки, что обеспечивает получение мелкого и однородного зерна в готовом прокате. Наиболее успешно это достигается понижением температуры прокатки в последних трех - пяти проходах до 780...850°С при увеличении степени деформации до 15...20% и выше за проход.

НТМО заключается в нагреве стали до 1000...1100°С, быстром охлаждении до температуры метастабильного состояния аустенита (400...600°С) и высокой степени (до 90% и выше) деформации при этой температуре. После этого выполняется закалка на мартенсит и отпуск при 100…400°С. Этот способ применим к легированным сталям.

ПТМО характерна простотой выполнения технологического процесса: холодная пластическая деформация (повышает плотность дислокаций), дорекристаллизационный нагрев (обеспечивает полигонизацию структуры феррита), закалка со скоростного нагрева, отпуск, При этом перерыв между холодной деформацией и нагревом под закалку не регламентируется, что значительно упрощает технологический процесс ПТМО.

Операция ускоренного охлаждения после прокатки или другого вида пластической деформации также представляет собой термомеханическую обработку. Поэтому эта операция приобретает в ряде случаев важное значение как с точки зрения улучшения структуры металла, а следовательно, и механических свойств, так и влияния на понижение окалинообразования и обезуглероживания.

Прокатка металлов

Прокатка металлов является таким видом пластической обработки, когда исходная заготовка обжимается вращающимися валками прокатного стана в целях уменьшения поперечного сечения заготовки и придания ей заданной формы. Существует три основных способа прокатки:

·   продольная,

·   поперечная,

·   поперечно-винтовая (или косая).

При продольной прокатке деформирование заготовки осуществляется между вращающимися в разные стороны валками. Оси прокатных валков и обрабатываемой заготовки параллельны (или пересекаются под небольшим углом). Оба валка вращаются в одном направлении, а заготовка круглого сечения - в противоположном. В процессе поперечной прокатки обрабатываемая заготовка удерживается в валках с помощью специального приспособления. Обжатие заготовки по диаметру и придание ей требуемой формы сечения обеспечиваются соответствующей профилировкой валков и изменением расстояния между ними. Данным способом производят изделия, представляющие собой тела вращения (шары, оси, шестерни и пр.).

Поперечно-винтовая или косая прокатка выполняется во вращающихся в одном направлении валках, установленных в прокатной клети под некоторым углом друг к другу. Станы косой прокатки используют при производстве труб, главным образом для прошивки слитка или заготовки в гильзу. В момент соприкосновения металла с вращающимися валками, имеющими наклон к оси обрабатываемой заготовки, возникают силы, направленные вдоль оси заготовки, и силы, направленные по касательной к ее поперечному сечению. Совместное действие этих сил обеспечивает вращение, втягивание обрабатываемой заготовки в суживающуюся щель и деформирование.

Металлургическая промышленность России выпускает разнообразные виды проката, отличающиеся по форме поперечного сечения и размерам. Все эти изделия перечень которых называется сортаментом, как правило, стандартизованы.

Хотя сортамент прокатных изделий весьма обширен, все же представляется возможным весь прокат разбить на следующие основные четыре группы: сортовой, листовой, трубы, специальные виды проката (бандажи, колеса, периодические профили и пр.). Наиболее разнообразной является группа сортового проката, который подразделяется на простые и фасонные профили. Прокат в виде круга, квадрата, полос плоского сечения относится к простым профилям. Прокат сложного поперечного сечения относится к фасонным профилям. В зависимости от назначения фасонные профили подразделяются на профили общего или массового потребления (угловой профиль, швеллеры, двутавровые балки, шестигранные профили и др.) и профили специального назначения (рельсы железнодорожные широкой и узкой колеи, рельсы трамвайные, профили сельскохозяйственного машиностроения, электропромышленности, нефтяной промышленности и др.). В прокатных цехах производят более 1600 размеров простых профилей, более 1100 фасонных профилей общего потребления и примерно 1350 размеров профилей специального назначения.

Весь сортовой прокат подразделяется на четыре группы: сталь крупносортная, сред несортная, мелкосортная и катанка диаметром от 5,5 до 9 мм.

В зависимости от способа производства и толщины листовой прокат подразделяется на три основных группы: горячекатаные толстые листы толщиной 4 мм и более, горячекатаные тонкие листы толщиной менее 4 мм и холоднокатаные листы всех размеров. Листовой прокат из стали и цветных металлов используется в самых разнообразных отраслях промышленности. Поэтому листовую сталь часто подразделяют по назначению, так, например, свариваемая корпусная сталь судостроения (ГОСТ 5521-76), горячекатаная толстолистовая конструкционная качественная углеродистая сталь толщиной от 4 до 14 мм и низколегированная сталь для котлостроения и сосудов, работающих под давлением (ГОСТ 5520-69), рулонная холоднокатаная сталь толщиной 0,02-4 мм и др.

В соответствии с ГОСТом трубы, изготовляемые на прокатных станах, подразделяются на две группы: бесшовные и сварные (со швом). Помимо круглых труб производят также профильные трубы и с переменными размерами сечения по длине. Объем производства труб увеличивается с каждым годом. Наиболее заметно растет производство сварных и холоднокатаных труб.

Развитие машиностроения, создание новых отраслей промышленности повышают требования к качеству металла, вызывают необходимость расширения сортамента и увеличения производства дефицитных видов проката. Вместе с тем растет потребность расширения производства экономичных профилей. К таким видам проката можно отнести тонкостенные и широкополочные балки, тонкостенные угловые профили, швеллеры, гнутые профили и пр. Для серийного машиностроения имеет большое значение выпуск периодических профилей, использование которых обеспечивает заметную экономию металла (до 20...30%), повышает производительность штамповки.

Длительнее время получение готового проката выполнялось по технологической схеме «слиток - готовый прокат». В этих условиях получали слиток небольшой массы и выбирался он с таким расчетом, чтобы непосредственно из него можно было получить необходимое изделие за один нагрев. Однако по мере развития машиностроения и металлургии, главным образом высокопроизводительных способов получения стали, возникла необходимость разливать сталь в слитки значительной массы-6...10 т и более. Получение готового проката из такого слитка за один нагрев не всегда представляется возможным. По этой причине начали строить обжимные станы, задача которых состояла в обработке слитка в заготовку. Данное обстоятельство привело к новой технологической схеме: слиток - полупродукт (заготовка) - готовый прокат.

Прокатное производство металлургического завода в соответствии с этой технологической схемой включает систему станов, обеспечивающих получение полупродукта в виде слябов, блюмов и других заготовок, и систему станов, которые выпускают готовый прокат в виде сортовой стали, горяче и холоднокатаных листов, лент, труб и пр.. Поэтому прокатные цехи, как правило, имеют в своем составе: обжимные (блюминги, слябинги) и заготовочные станы, являющиеся основными агрегатами, связывающими сталеплавильные цехи и прокатные станы, выпускающие готовый прокат; сортовые станы (рельсобалочные, крупно-, средне-, мелкосортные и проволочные); листопрокатные станы; трубные станы и др.

Наряду с такой широко распространенной технологической схемой наблюдается переход к схеме «литая заготовка - готовый прокат». Этому способствует успешное освоение разливки стали в заготовки квадратного и прямоугольного сечений, что имело распространение лишь в цветной металлургии. Непрерывное литье стальных заготовок длительное время не применялось из-за значительных трудностей выполнения технологического процесса самой разливки. Однако этот процесс обеспечивает получение химически более однородной плотной заготовки, что резко повышает выход годного. Например, на слябах спокойной углеродистой стали выход годного выше на 20%, чем при разливке в изложницы. Вместе с тем исключается необходимость иметь отделение подготовки изложниц и поддонов, а также стрипперное отделение. Применение непрерывной разливки стали снижает себестоимость металлургического передела, так как при этом устраняется необходимость в дорогостоящем оборудовании обжимных цехов, исключаются расходы на содержание обслуживающего и административного персонала. Установлено, что себестоимость проката в этих условиях снижается на 8...10% при улучшении во многих случаях механических свойств и других характеристик стали..

Непрерывным литьем стали изготовляют слябы сечением до 300х2030, 300х2320 мм, квадратные заготовки сечением до 320х320 мм, а также круглые полые трубные заготовки. Технологическая схема получения того или иного вида готового проката предусматривает включение всех необходимых последовательных операций обработки, начиная с подготовки слитка или заготовки для нагрева и кончая завершающей отделкой и определением качества готового проката. Вместе с тем следует иметь в виду, что технология изготовления даже одного и того же вида изделия может в какой-то мере отличаться, если производство его осуществляется на другом прокатном стане, хотя основные операции изготовления имеют много общего.

К основным технологическим операциям любой технологической схемы производства проката следует отнести: подготовку исходных материалов; нагрев перед прокаткой (кроме холодной прокатки, когда, однако, часто требуется другая операция - соответствующая термическая обработка); горячую и холодную прокатку; калибровку и производство гнутых профилей; отделку с операциями резки, правки, термической обработки, удаления поверхностных дефектов, травления и пр.

Волочение металла

Волочение металла - это протягивание изделия круглого или фасонного профиля через отверстие волочильного очка (волоку), площадь выходного сечения которого меньше площади сечения исходного изделия. Волочение выполняется тяговым усилием, приложенным к переднему концу обрабатываемой заготовки. Данным способом получают проволоку всех видов, прутки с высокой точностью поперечных размеров и трубы разнообразных сечений.

Обработка металла волочением находит широкое применение в металлургической, кабельной и машиностроительной промышленности. Волочением получают проволоку с минимальным диаметром 0,002 мм, прутки диаметром до 100 мм, причем не только круглого сечения, трубы главным образом небольшого диаметра и с тонкой стенкой. Волочением обрабатывают стали разнообразного химического состава, прецизионные сплавы, а также практически все цветные металлы (золото, серебро, медь, алюминий, и др.) и их сплавы. Изделия, полученные волочением, обладают высоким качеством поверхности и высокой точностью размеров поперечного сечения. Если изделию требуется придать в основном эти характеристики, то такой вид обработки называют калибровкой.

Волочение чаще всего выполняют при комнатной температуре, когда пластическую деформацию большинства металлов сопровождает наклеп. Это свойство в совокупности с термической обработкой, используют для повышения некоторых механических характеристик металла. Так, например, арматурная проволока диаметром 3...12 мм из углеродистой конструкционной, стали (0,70...0,90%С) при производстве ее волочением обеспечивает предел прочности 1400... 1900 МПа и предел текучести 1200... 1500 МПа.

Волочение выгодно отличается от механической обработки металла резанием (строганием), фрезерованием, обточкой и пр., так как при этом отсутствуют отходы металла в виде стружки, а сам процесс заметно производительнее и менее трудоемок.

Волочением можно изготовлять полые и сплошные изделия часто сложного поперечного сечения, производство которых другими способами не всегда представляется возможным (например, тонкие изделия, прутки значительной длины).

При волочении ряда профилей (квадратный, треугольный, шестиугольный и др.) используют составные волоки, которые отличаются высокой универсальностью, так как в одной и той же волоке, меняя профиль отверстия соответствующей перестановкой отдельных пластин, можно получать различные размеры профиля. Кроме составных волок при производстве прутков и главным образом труб применяют шариковые и роликовые волоки. При получении профилей сложной формы применяют дисковые волоки, в которых рабочие поверхности волочильного канала образуются поверхностями свободно вращающихся дисков (неприводных валков-роликов).

В качестве исходного материала для волочения применяют катаную и прессованную заготовки. При производстве алюминиевой, медной и другой проволоки в качестве исходной заготовки используют катанку, получаемую непосредственно из плавильной печи через кристаллизатор и непрерывный прокатный стан. Независимо от способа получения исходная заготовка перед волочением проходит тщательную предварительную подготовку, которая заключается в проведении того или иного вида термической обработки, удалении окалины и подготовке поверхности для закрепления и удержания на ней смазки в процессе волочения. Эти предварительные операции обеспечивают нормальное выполнение пластической деформации в волочильном отверстии, способствуют получению высокого качества поверхности изделия, уменьшают усилие и энергию на волочение и снижают износ волочильного инструмента.

Термическая обработка металла перед волочением снимает наклеп, придает металлу необходимые пластические свойства, обеспечивает получение наиболее оптимальной структуры. Поэтому термическую обработку выбирают такой, чтобы в сочетании с пластической деформацией она обеспечивала максимальные механические и другие характеристики обрабатываемого изделия. В зависимости от химического состава металла и назначения продукта волочения применяют отжиг, нормализацию, закалку, патентирование. Патентирование применяют для углеродистых сталей. Процесс патентирования состоит в нагреве металла выше критической точки и охлаждении его в среде с температурой 450…500°С. В качестве такой закалочной среды используют расплавленный свинец или соли.

В процессе получения готового изделия волочением термическую обработку для снятия наклепа и улучшения структуры металла можно выполнять несколько раз в зависимости от размеров исходного и конечного продуктов обработки и окончательных его качественных показателей. Готовый продукт тоже можно подвергать окончательной термической обработке в целях придания металлу требуемых механических свойств и структуры.

При производстве проволоки и прутков волочением большое внимание уделяют подготовке поверхности продукта обработки перед волочением. Удаление окалины в калибровочных и волочильных цехах производят механическим, химическим и электрохимическим способами, а также комбинациями этих способов. При механической очистке поверхности от окалины проволоку или пруток подвергают периодическим перегибам в разных плоскостях между роликами, после чего металл поступает на завершающую очистку стальными щетками. Такой способ экономически целесообразен, пригоден для очистки поверхности главным образом из углеродистой стали, окалина которой при перегибах сравнительно легко разрушается и опадает. Из механических способов, обеспечивающих достаточно успешную очистку поверхности металла, находит применение дробеструйная обработка. Под действием ударов дроби из отбеленного чугуна. стального литья или высокопрочной мелко нарезанной стальной проволоки окалина на поверхности обрабатываемого изделия разрыхляется и удаляется. Этот способ очистки поверхности металла от окалины во многих случаях не требует дополнительного травления и наиболее часто применяется в калибровочных цехах.

Химические способы удаления окалины получили широкое распространение благодаря своей надежности, хотя они менее экономичны по сравнению с механическими способами. Травление углеродистых и ряда легированных сталей производят в серной или соляной кислотах. Высоколегированные стали (кислотоупорные, нержавеющие и др.) травят в смесях кислот (серная и соляная, серная и азотная и др.). Медь и ее сплавы травят в 5...10%-ной серной кислоте при температуре 30...60°С. Травление металла в кислотах для очистки от окалины обычно производят с добавлением в ванну присадок (ингибиторов травления), которые значительно уменьшают скорость растворения основного металла, но не влияют на скорость растворения окалины, что предотвращает перетравливание. Кроме того, присадки снижают диффузию водорода (Н2) в металл, уменьшают загазованность травильных отделений, улучшают условия труда.

Непосредственно после травления металл тщательно промывают для удаления остатков раствора кислоты, солей железа, шлама, травильной присадки, грязи. Промывку производят немедленно после травления, так как задержка ведет к высыханию травильной жидкости и выделению труднорастворимых солей железа. Обычно промывку ведут сначала в горячей воде, что обеспечивает интенсивное растворение солей, а затем для лучшего удаления шлама - в струе холодной воды из шланга под давлением около 0,7 МПа.

После удаления окалины наносят подсмазочный слой, который должен хорошо удерживать смазку при волочении и способствовать предохранению налипания металла на рабочую поверхность волоки.

После травления, промывки, нанесения подсмазочного слоя металл сушат в специальных камерах при циркуляции воздуха температурой 300...350°С. Сушка удаляет влагу, а также устраняет возможную травильную (водородную) хрупкость, которая может возникнуть от того, что часть водорода, образующегося при травлении, диффундирует в металл и вызывает ухудшение его пластических свойств.

Все операции по подготовке поверхности металла к волочению выполняют в специальном изолированном помещении. Для травления и обработки поверхности проволоки и прутков существуют травильные машины периодического и непрерывного действия. Обработка в машинах непрерывного действия обеспечивает быстрое и равномерное травление изделий любых сечений. Этот способ является наиболее прогрессивным, так как в непрерывном процессе можно сочетать термическую обработку, удаление окалины и нанесение подсмазочного слоя. Такая поточная обработка обеспечивает полную автоматизацию процесса, повышает качество металла, снижает трудоемкость операций.

После процесса волочения прутки помимо термической обработки во многих случаях правят, шлифуют, полируют и в зависимости от назначения наносят на них защитные покрытия, например, цинкованием, лужением, хромированием, кадмированием, алитированием, лакировкой и др. Правку обычно выполняют на роликоправильных машинах, которые устанавливают или в потоке производства, или отдельно. Шлифовка поверхности калиброванных прутков на глубину до 0,15...0,30 мм используется для удаления поверхностных дефектов, снятия обезуглероженного слоя, придания точных размеров поперечному сечению прутка и др.

Для регламентации технологических операций составляются технологические карты, в которых расписан весь технологический процесс по подготовке металла к волочению, маршрут волочения, способы начальной, промежуточной и окончательной термических обработок, операций отделки и пр. Так как маршрут волочения представляет собой последовательность изменения размеров поперечного сечения исходного материала на волочильном стане, а на одной установке обычно получают изделия с различными размерами поперечного сечения, то для каждого из них должен быть свой маршрут волочения.

Определяя маршрут обработки металла на станах многократного волочения, необходимо учитывать кинематику стана, т. е. вытяжки должны согласовываться с частотой вращения и размерами диаметра каждого барабана. Маршрут, принятый без учета кинематики стана, особенно для станов, работающих со скольжением не только затрудняет процесс волочения, но и делает его невыполнимым. Лишь на станах с автоматической регулировкой скоростей можно допускать некоторое несоответствие принятых вытяжек и заданных скоростей.

Прессование металла

Прессование металла - это вытеснение с помощью пуансона металла исходной заготовки (чаще всего цилиндрической формы), помещенной в контейнер, через отверстие матрицы.

Этот способ пластической обработки находит широкое применение при деформировании как в горячем, так и в холодном состоянии металлов, имеющих не только высокую податливость, но и обладающих значительной природной жесткостью, а также в одинаковой мере применим для обработки металлических порошков и неметаллических материалов (пластмасс и др.).

Прессованием изготовляют прутки диаметром З...250 мм, трубы диаметром 20...400 мм при толщине стенки 1,5...12 мм, полые профили с несколькими каналами сложного сечения, с наружными и внутренними ребрами, разнообразные профили с постоянным и изменяющимся (плавно или ступенчато) сечением по длине. Профили для изготовления деталей машин, несущих конструкций и других изделий, получаемые прессованием, часто оказываются более экономичными, чем изготовляемые прокаткой, штамповкой или отливкой с последующей механической обработкой. Кроме того, прессованием получают изделия весьма сложной конфигурации, что исключается при других способах пластической обработки.

К основным преимуществам прессования металла относятся: возможность успешной пластической обработки с высокими вытяжками, в том числе малопластичных металлов и сплавов; возможность получения практически любого поперечного сечения изделия, что при обработке металла другими способами не всегда удается; получение широкого сортамента изделий на одном и том же прессовом оборудовании с заменой только матрицы; производство изделий с высокими качеством поверхности и точностью размеров поперечного сечения, что во многих случаях превышает принятую точность при пластической обработке металла другими способами (например, при прокатке). К недостаткам получения изделий прессованием следует отнести:

повышенный расход металла на единицу, изделия из-за существенных потерь в виде пресс-остатка; появление в некоторых случаях заметной неравномерности механических и других свойств по длине и поперечному сечению изделия; сравнительно высокую стоимость прессового инструмента.

Основным признаком разновидностей процесса прессования является наличие или отсутствие поступательного перемещения металла относительно стенок приемника (контейнера), за исключением небольших участков вблизи матрицы, называемых мертвыми зонами, где перемещение металла отсутствует. Наряду с наиболее распространенным методом прессования. с прямым истечением, которое используется для получения сплошных и полых изделий, широкое применение получил обратный (обращенный) метод, а также другие схемы истечения металла. Каждый из этих методов имеет определенные преимущества. Так, например, при боковом истечении металла помимо удобств приема пресс-изделия обеспечивается минимальная разница механических свойств изделия в поперечном и продольном направлениях.

Процесс прессования выполняется в условиях неравномерного всестороннего сжатия металла, что положительно сказывается на увеличении его пластичности. Поэтому прессованием можно обрабатывать металлы и сплавы с низкой природной пластичностью. Однако трехосное сжатие вызывает необходимость значительных усилий при обработке. Поэтому прессование требует повышенного расхода энергии на единицу объема деформируемого тела.

Как отмечалось, при прессовании в местах перехода контейнера в матрицу появляются так называемые мертвые углы, т. е. такие зоны, которые испытывают лишь упругую деформацию. Течение металла в мертвых зонах отсутствует, пока размер пресс-остатка не будет достаточно мал. Эти мертвые зоны при прессовании прутков большой длины в известной мере играют положительную роль, так как оказывают фильтрующее воздействие: в мертвых углах задерживаются различные загрязнения, что предохраняет от вдавливания посторонних включений в поверхностные слои изделия. При неправильно выбранном размере пресс-остатка загрязнения мертвых углов могут попасть в изделие и вызвать заметное понижение его качеств. Все это необходимо учитывать при разработке технологического процесса прессования. Практикой установлено, что при нормальных условиях прессования минимальная высота пресс-остатка составляет 0,10... 0,30 диаметра исходной заготовки.

Силовые условия прессования определяются свойствами деформируемого металла, температурным режимом, размерами заготовки, скоростью и степенью деформации, значением контактного трения, геометрией инструмента и др. К сожалению, еще не разработана методика, позволяющая связать все эти факторы в математическую зависимость для определения усилий прессования. Поэтому приходится пользоваться методами расчета, лишь приближенно отражающими условия деформации.

При ковке деформирование заготовки осуществляется с помощью универсального подкладного инструмента или бойков. Бойки чаще всего бывают плоскими, однако применяют вырезные и закругленные бойки. Нижний боек обычно неподвижен, верхний совершает возвратно-поступательное движение. В результате многократного и непрерывного воздействия инструмента заготовка постепенно приобретает необходимую форму и размеры.

При объемной штамповке придание заготовке заданной формы и размеров осуществляется путем заполнения металлом рабочей плоскости штампа.

Листовая штамповка является таким видом пластической обработки металла, когда для получения деталей типа колпачков, втулок и других в качестве исходного материала используют лист или ленту. При этом обработка выполняется без значительного изменения толщины заготовки.

Данными способами получают весьма разнообразные по форме и размерам изделия из металла, пластмасс и других материалов с различными степенью точности размеров, механическими и другими характеристиками и качеством поверхности. Поэтому ковочно-штамповочное производство находит широкое применение в машиностроении и приборостроении, в производстве предметов народного потребления и других отраслях народного хозяйства. Получение изделий ковкой и штамповкой позволяет максимально приблизить исходную форму заготовки к форме и размерам готовой детали и тем самым уменьшить или полностью исключить дорогостоящие операции с потерей металла в стружку.

Сортовой прокат

Сортовой прокат изготовляют из различных сталей - углеродистых и легированных (конструкционных, инструментальных и специального назначения). Для получения необходимой твердости и структуры, улучшения обрабатываемости резанием и давлением, подготовки структуры для последующей термической обработки сортовой прокат подвергают отжигу или высокому отпуску. Для получения определенных механических свойств, предусмотренных ГОСТом, проводят нормализацию или нормализацию с высоким отпуском, чтобы устранить неоднородность микроструктуры путем фазовой перекристаллизации. Прокат из инструментальных сталей подвергают отжигу на зернистый перлит. Прокат из высоколегированных конструкционных сталей мартенситного класса, подкаливающихся при охлаждении на воздухе и получающих в связи с этим повышенную твердость (до НВ 500), подвергают высокому отпуску. Прокат конструкционных углеродистых сталей подвергают оркигу или высокому отпуску. Для более эффективного использования оборудования сортовой прокат в зависимости от назначения и марки стали разбивают на группы, близкие по режиму термической обработки; например, садки формируют из сталей 30 45 и 50; У7А, У8А, У9А; 4ХВ2С, 5ХВ2С, 6ХВ2С; X, 9Х, 9ХС, ХГ, ХВГ и др. Кроме этого, необходимо учитывать склонность сталей к окислению и обезуглероживанию и тип печей, в которых производят термическую обработку. Для лучшего и более равномерного нагрева сортовой прокат следует укладывать на под печи в специальных скобах (бугелях) с применением специальных прокладок (рис. 15). Масса пакетов достигает 30-40 т и более. Даже при такой массе пакета обеспечивается быстрый и равномерный нагрев садки благодаря тому, что пакет состоит из отдельных ячеек, так как прокладки изготовляют из прутков квадратного или круглого сечения не менее 40-45 мм. При составлении садки следует учитывать массу пакета и условия нагрева в зависимости от типа печи. Например, в печах с выдвижным подом при одностороннем нагреве разница температур по высоте печи (садки) достигает 40-60° С, и поэтому максимальная высота садки не должна превышать 0,6-0,8 м. В печах с двусторонним нагревом разность температур не превышает 20° С и высота садки может быть увеличена. В центр садки следует помещать прокат мелкого профиля из сталей с более широким интервалом температур отжига. Момент окончания нагрева определяют по показаниям термопар, установленных в своде и боковых стенках печи. Время выдержки для выравнивания температуры по всему сечению садки определяется массой садки, химическим составом нагреваемых сталей, типом печи; например, при отжиге шарикоподшипниковых сталей в механизированных камерных печах приняты следующие нормы выдержки:

(чтобы в структуре не образовался пластинчатый перлит); поэтому температура отжига составляет 745° С. Для сортового проката крупного профиля (более 40-60 мм) в первые 2 ч выдержки повышают температуру до 760° С. При скорости нагрева 100° С/ч время нагрева составляет 3-5 ч, а время выдержки (отрезок А на рис. 16) определяют из расчета 0,55-0,75 ч/т.

Используя нагрев при прокатке, можно значительно повысить механические свойства сортового проката из низкоуглеродистых и низколегированных сталей применением высокотемпературной термомеханической обработки (В. Т. М. О.). Для этого горячее деформирование заканчивают при температурах, близких к критической точке, далее проводят закалку на мартенсит (в низкоуглеродистых сталях образуются структуры феррито-цементитного типа). При В. Т. М. О. могут быть получены высокие механические свойства. Так, пруток диаметром 19 мм из стали 45 после охлаждения с температуры 900° С (температура выхода из последней клети прокатного стана) водой и отпуска при 300° С имеет предел прочности при растяжении 140-200 кгс/мм2 (1400- 2000 МН/м2). После термической обработки сортового проката контролируют твердость на прессе Бринелля, качество излома, макро- и микроструктуру, глубину обезуглероженного слоя, механические свойства (испытание на растяжение и удар) и прокаливаемость.

Решение задач

ES-верхние отклонения отверстия

es- верхние отклонения вала

EI- нижнее отклонения отверстия

ei-нижнее отклонения вала

Dmax-наибольший предельный размер

Dmin-наименьший предельный размер

N-натяг

D-диаметр отверстия

d- диаметр вала

S- зазор

T-допуск.

а) По размеру вала (d=) и отверстия (D=8) на чертеже и действительным размерам (dr=8,27 мм; 8,09 мм; 7,95мм; Dr=8,05 мм; 7,87 мм; 7,70 мм) определить годность изготовленных деталей или вид брака (исправимый или неисправимый).

Решение:

Дан размер вала d= и отверстия D=8

dmax=8,15мм ; dmin=8,00 мм.

Размер dr=8,27 мм - Брак исправимый.

dr= 8,09 мм - годный размер.

dr= 7,95мм - не годен (брак не исправимый).

Dmax=7,9 мм; Dmin=7,75мм.

Размер Dr=8,05 мм - Не годен ( брак не исправимый).

Dr=7,87 мм - годный размер.

Dr=7,70 мм - брак исправимый.

б) По указанным на чертеже размерам вала () и отверстия () определить наибольший и наименьший зазор (или натяг), определить систему полей допусков и дать графическое изображение (схему) посадки (с зазором, с натягом или переходом) в данной системе, определить допуск для отверстия и вала, а так же квалитет их обработки.

Решение:

Отверстие  ; Вал

D=57 мм                                                               d=57мм

ES=+0,030 мм ; EI=0 мм es=+0,021мм; ei=+0,002 мм

Dmax= D+ES=57+0,030=57,03мм. dmax=d+es=57+0,021=57,021 мм

Dmin=D+EI=57+0=57мм. dmin=d+ei=57+0,002=57,002 мм=Dmax-Dmin=57,03-57=0,3мм. Td=dmax-dmin=57,021-57,002=0,019 мм

 Отверстие 12 квалитета 57Н12                   Вал 6 квалитета 57h6

+

 Smax

 +0,030                  +0,021                          Nmax

 Отверстие                         вал

 0  +0,002          л.н.р.

-

т.к. поле допуска вала расположено в поле допуска отверстия, это переходная посадка и расчитаем наибольший натяг и наибольший зазор.=Dmax-dmin=57,03-57,002=0,028мм=dmax-Dmin=57,021-57=0,21мм

в) По указанным на чертеже размерам вала (d = 87е8) и отверстия (D=350Н9) определить значения предельных отклонений.

Решение:

Для отверстия D=350Н9 D=350 ES=+0,140 ; EI=0.

Для вала d = 87е8 d=87 es= - 0,072; ei= - 0,126.

г) По размеру соединения () вычислить допуск вала и отверстия, квалитет их обработки, а также посадку и допуск посадки.

Решение:

Отверстие D=115 Вал 115

 Квалитет D11 Квалитет d10=115 мм d=115 мм

ES=+0,330 EI=+0,110  es= -0,120 ei= -0,207

Dmax=D+ES=115+0,330=115,33 dmax=d+es=115+(-0,120)=114,88

Dmin=D+EI=115+0,110=115,11 dmin=d+ei=115+(-0,207)=114,793

TD=Dmax-Dmin= Td=dmax-dmin=114,88-114,793=0,087мм

=115,33-115,11=0,22 мм

Посадка с зазором.

Т.к. поле допуска вала расположено ниже поле допуска отверстия, то расчитаем наибольший и наименьший зазор.=Dmax-dmin=115,33-114,793=0,537 мм=Dmin-dmax=115,11-114,88=0,23 мм=Smax-Smin=0,537-0,23=0,307 мм

Проверка: Ts=Td+TD=0,087+0,22=0,307 мм Расчет верный.

д) По размеру соединения () определить характер соединения (группу посадки).

Решение:

 25

D=25 мм d=25 мм

ES=+0,021 EI=0             es= +0,040 ei= -0,073

Dmax=D+ES=25+0,021=25,021 dmax=d+es=25+0,040=25,04=D+EI=25+0=25 dmin=d+ei=25+(-0,073)=24,927=Dmax-Dmin= Td=dmax-dmin=25,04-24,927=0,113мм

=25,021-25=0,021 мм

 25 Переходная посадка. Может быть как зазор так и натяг.

Библиографический список

1.       Башнин Ю.А., Ушаков Б.К., Секей А.Г. Технология термической обработки. - М.: Металлургия, 1986.

2.      Геллер Ю.А., Рахштадт А.Г. Материаловедение. - М.: Металлургия, 1989.

.        Дриц М.Е., Москалев М.А. Технология конструкционных материалов и материаловедение. - М.: Высш. шк., 1990.

.        Колачев Б.А., Ливанов В.А., Елагин А.И. Металловедение и термическая обработка цветных металлов и сплавов. -М.: Металлургия, 1981

.        Лахтин Ю.М. Основы материаловедения. - М.: Металлургия, 1988.

.        Лахтин Ю.М., Леонтьева В.П. Материаловедение. - М.: Машиностроение, 1990.

.        Материаловедение./ Б.Н. Арзамасов, И.И. Сидорин, Г.Ф. Косолапов и др. Под ред. Б.Н. Арзамасова. - М.: Машиностроение, 1986.

.        Материаловедение и конструкционные материаалы. \ Л.М. Пинчук и др. Минск: Высш. шк., 1989.

10. Материаловедение и технология металлов / Г.П. Фетисов, М.Г. Карпман, В.М. Матюнин и др. - М.:Высш.шк., 2002.

. Металловедение / А.И. Самохоцкий, М.Н. Кунявский, Т.М. Кунявская и др. - М.: Металлургия, 1990.

. Металловедение и термическая обработка стали. Справочник. Т.1, Т.2, Т.3 - М.: Металлургия, 1983.

. Мозберг Р.К. Материаловедение. - М.: Высш. шк., 1991.

. Новиков И.И. Теория термической обработки металлов. - М.: Металлургия, 1986.

. Технология металлов и материаловедение /Б.В. Кнорозов, Л.Ф. Усова, А.В. Третьяков и др. - М.:Металлургия, 1987.

. Технология металлов и конструкционные материалы, / Б.А. Кузьмин, Ю.Е. Абраменко, М.А. Кудрявцев и др. - М.: Машиностроение,1989.

. Материалы с информационного сайта:://www.svarkainfo.ru/rus/technology/otherwelding/diffusion/ ://www.svarkainfo.ru/rus/technology/otherwelding/coldwelding/
