Проектирование освещения в жилом помещении
Федеральное агентство по образованию
Государственное образовательное
учреждение
Высшего профессионального образования
Санкт-Петербургский Государственный
Университет Сервиса и Экономики
Институт региональной экономики и
управления
КАФЕДРА "Техническая механика"
Контрольная работа
По дисциплине: "Основы
Проектирования и Конструирования"
Выполнила:
Храмова Мария Анатольевна
Студентка 3-ого курса ИРЭиУ
з/о формы обучения
по специальности 0608.2
“Экономика и управления
Санкт-Петербург 2011 г.
Содержание
Задание №1 Разработка технического задания
Расчет естественного освещения
Расчет искусственного освещения
Техническое задание обеспечения естественного освещения
Вывод
Список литературы
Задание
№1 Разработка технического задания
В зависимости от назначения разработать техническое задание
на проектирование естественного и искусственного освещения, руководствуясь СНиП
23-05-95 "Естественное и искусственное освещение".

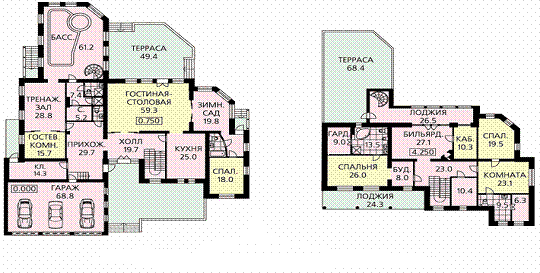

Рисунок 1 - Схема второго этажа жилого дома
Объект:
Жилой дом
Спальня
S=26 м2
г. Сочи
Расчет
естественного освещения
Естественное освещение - односторонне.
Площадь световых проемов определяем по формуле:
где So, Sп - площадь окон, пола;
- нормированное значение коэффициента естественного освещения (к.
е. о.) для жилого помещения;
Где m=
0,9 - коэффициент
светового климата для города Сочи;
с= 1 -
коэффициент солнечности климата для города Сочи;
Кзд =1 - коэффициент здания;
- общий коэффициент светопропускания, где,
- коэффициент светопропускания материала стекла;
- коэффициент светопропускания светового проема с учетом
затенения переплета;
- коэффициент светопропускания слоя загрязнения остекления;
- коэффициент
светопропускания, учитывающий затенение светового проема несущими конструкциями
при верхнем освещении (при боковом освещении принимается равным 1);
Высота помещения - 2,9 м. Рабочая поверхность - пол.
Глубина помещения - 3,25 м. Длина - 8 м.
Расчетная точка - центр помещения. Расстояние до наружной стены
Средневзвешенный коэффициент отражения потолка, стен и пола - ρср = 0,5
При этих параметрах определяем r1 - 1,45 - коэффициент, учитывающий влияние
отраженного света при боковом освещении;
ηО =31,0 - световая характеристика окна;
Таким образом, требуемая площадь светового проема окна:
Отношение площади остекления к площади пола составляет примерно 26
%, что свидетельствует об относительной эффективности естественного освещения.
Расчет
искусственного освещения
Освещенность спальни площадью S = 26 м2
должна быть не менее 100 лк, для обеспечения зрительного и психоэмоционального
комфорта.
Выбираем подвесной светильник с лампами накаливания,
обеспечивающий равномерное светораспределение, с лампами накаливании общего
назначения ЛН-95, каждая мощностью по 95Вт.
При освещенности 100 лк и площади 26 м2 удельная
мощность составит:
Число ламп:
Принимаем n=8, как
ближайшее целое значение.

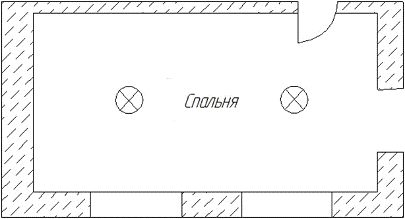

Рисунок 2. - Схема расположения ламп гостевой комнаты.
Техническое
задание обеспечения естественного освещения
|
Вариант №1
|
Вариант №2
|
|
|
Цель ТЗ -
обеспечить уровень естественной освещенности в спальной комнате, S=26 м2 в городе Сочи,
светового пояса V, с площадью остекления So= 6,6 м2
|
|
|
Материал
изготовления
|
пластик
|
|
|
Деревянные
функциональность низкая теплопроводность устойчивость к резким температурным
перепадам способность поддерживать климатический баланс в помещении
долговечность широкие конструктивные возможности и цветовые решения
|
Пластиковые
функциональность сберегают тепло долговечность выдерживают все атмосферные
перепады широкие конструктивные возможности и цветовые решения
|
|
|
Конструктивность
|
|
|
- двойное
остекление тройное разделенные (смежное и правое открывание фрамуги)
фурнитура изготовлена из высококачественной стали
|
- двойной
стеклопакет тройное разделенные (правое и левое открывание фрамуги) фурнитура
изготовлена из высококачественной стали
|
|
|
Технологичность
|
|
|
- вызов
мастера на замер - 2-3 часа изготовление окна - 2-3 недели доставка и
последующая разгрузка в зависимости от удаленности 1,5 - 2 часа демонтаж
старой конструкции и установка новой - 1 день вынос мусора
|
- вызов
мастера на замер - 2-3 часа изготовление окна - 4-7 рабочих дней доставка и
последующая разгрузка в зависимости от удаленности 1,5 - 2 часа демонтаж
старой конструкции и установка новой - 1 день вынос мусора
|
|
Экономичность
|
|
- цена
оконного блока из дерева So = 6,6 м2
составляет 28 000 руб. стоимость фурнитуры 2000 руб. доставка, установка,
демонтаж и монтаж, уборка включены в стоимость окна
|
- цена
оконного блока из пластика So=
6,6 м2 составляет 15 000 руб. стоимость фурнитуры 1000 руб. доставка,
установка, демонтаж и монтаж, уборка включены в стоимость окна
|
|
Экологичность
|
|
Древесина - это
натуральный и экологически чистый материал. Для длительного сохранения
эстетичного вида и предотвращения старения дерево обрабатывают, но только
специальным безопасным составом. Деревянные окна представляют собой 100%
экологически чистое изделие.
|
Пластиковые
окна “не дышат”, т.е. если помещение длительное время не проветривать, воздух
в нем застаивается.
|
|
Эстетичность
|
|
Древесина - это
исконно исторический материал для строительства и сдавать свои позиции своим
меньшим братьям пока не собирается. Хорошо подготовленное дерево великолепно
смотрится с натуральными и искусственными материалами в любой комбинации, а
легкость обработки древесины позволяет создавать настоящие шедевры
дизайнерской мысли.
|
Окна можно
покрасить в любой цвет, а так же ламинировать под любую породу дерева. Но все
же, пластик будет видно невооруженным глазом. Искусственность материала не
всегда добавляет окнам красоты.
|
|
|
|
|
Вывод
|
Вариант №1
|
Вариант №2
|
|
|
Цель ТЗ -
обеспечить уровень искуственной освещенности в спальной комнате, S=26 м2 в городе Сочи,
светового пояса IV, с
площадью остекления So= 6,6 м2
|
|
|
Материал
изготовления
|
|
|
Крашеный белый
потолок с двумя четырех-рожковыми светильниками потолочным с лампами
накаливания, мощностью по 95 Вт.
|
Навесной
потолок белый с встраиваемыми светильниками, с восьмью лампами, с мощностью
60 ВТ
|
|
|
Технологичность
|
|
|
- замер не
требуется купить можно в строительном магазине
|
- вызов
мастера на замер производится в течении 2-3 раб. дней после подачи заявки;
установка производится в течении 5-7 раб. дней после 70% предоплаты
поставщика; в стоимость изделия включены - доставка (кроме этажности и выезда
за город) и установка; гарантия на натяжные потолки 3 года гарантия на монтаж
1 год
|
|
Экономичность
|
|
- цена четырех
- рожкового светильника составляет 5 500 руб.
|
-цена потолка
29000, установка включена в стоимость доставка (кроме этажности и выезда за
город) включена в стоимость уборка мусора
|
Общий результат сравнения пластиковых и деревянных окон
оказался одинаковый, но все, же есть отличие. Отличие в цене, качестве и
времени изготовления. Конечно, понятно, что для каждого человека сравниваемые
характеристики окон имеют разные степени важности. Кому-то важна шумоизоляция,
кому-то самое главное это чтобы окна были теплыми. Мы проводили сравнение
исходя из собственных предпочтений. Для нас результат оказался одинаковый,
поэтому можно придти к выводу, что необходимость установки пластиковых или
деревянных окон разнится в зависимости от каждого конкретного случая. Хотя
пластиковые окна оказались дешевле, мое мнение, что деревянные окна все же
лучше. Деревянные окна прослужат нам более 10-15 лет, пластиковые максимум 10
лет, после чего они начинают желтеть и терять свою нынешнюю красоту. Дерево
является экологичным сырьем. Каждый человек должен сам выбрать, что для него
важнее. Но деревянные окна лучше, хотя и дороже, но это стоит того. Для
осуществления естественного освещения выбираем деревянное окно коричнево цвета с
двойным остеклением, с тремя фрамугами.
Рекомендации по выбору окон
Для жилых зданий в городе специалисты рекомендуют пластиковые
окна. Для зданий старого фонда и зданий, являющихся архитектурными памятниками
- пластиковые ламинированные или деревянные окна. Для дач и загородных
коттеджей рекомендуется устанавливать деревянные окна.
Техническое задание обеспечения искусственного освещения
Выводы:
Решения в использования то во или иного потолка зависит от
денег потребителя. На мой взгляд, можно выбрать светильники, света будет
столько же, как и при навесном потолке, а стоить будет дешевле.
Для осуществления естественного освещения выбираем крашенный
потолок с двумя четырех - рожковыми светильниками, мощностью по 95 Вт,
обеспечивающими равномерное светораспределение.
Естественное и искусственное освещение является естественным
условием жизни человека, необходимым для сохранения здоровья и высокой
производительности труда, и основанным на работе зрительного анализатора,
самого тонкого и универсального органа чувств. Свет представляет собой видимые
глазом электромагнитные волны оптического диапазона длиной 380-760 нм,
воспринимаемые сетчатой оболочкой зрительного анализатора. В производственных
помещениях используется 3 вида освещения: естественное (источником его является
солнце); искусственное (когда используются только искусственные источники
света); совмещенное или смешанное (характеризуется одновременным сочетанием
естественного и искусственного освещения). Совмещенное освещение применяется в
том случае, когда только естественное освещение не может обеспечить необходимые
условия для выполнения производственных операций. Действующими строительными
нормами и правилами предусмотрены две системы искусственного освещения: система
общего освещения и комбинированного освещения. Естественное освещение создается
природными источниками света прямыми солидными лучами и диффузным светом
небосвода (от солнечных лучей, рассеянных атмосферой).
Естественное освещение является биологически наиболее ценным
видом освещения, к которому максимально приспособлен глаз человека. В
производственных помещениях используются следующие виды естественного
освещения: боковое - через светопроемы (окна) в наружных стенах; верхнее -
через световые фонари в перекрытиях; комбинированное - через световые фонари и
окна.
В зданиях с недостаточным естественным освещением применяют
совмещенное освещение - сочетание естественного и искусственного света.
Искусственное освещение в системе совмещенного может функционировать постоянно
(в зонах с недостаточным естественным освещением) или включаться с наступлением
сумерек. Искусственное освещение на промышленных предприятиях осуществляется
лампами накаливания и газоразрядными лампами.
освещение естественное искусственное жилой
Список
литературы
1.
Ильинский А.М. Управление качеством проектно-конструкторских разработок:
Учебное пособие. - СПб.: СПбГИЭУ, 2004.
.
Ивашков И.И. Монтаж, эксплуатация и ремонт подъёмно-транспортных машин: Учебник
для машиностроительных вузов. - М.: Машиностроение, 1981. - 335с.: ил.
.
Гладкевич В.В. Техника и технология современных производств. // Методические
указания по выполнению контрольной работы студентами-заочниками специальности
060800/ - СПб.: СПбГАУ, 1998. - 9с.
.
Гладкевич В., Заплатинский В. Надёжность бытовой техники: Учебное пособие. -
СПб.: СПбТИС, СПб, 1995.
.
Гжиров Р.И. Краткий справочник конструктора: Справочник - Л.: Машиностроение,
1984.
.
Джонс Дж.К. Методы проектирования. - М., 1986.
.
Орлов П.И. Основы проектирования и конструирования. - М.: Машиностроение, 1992.
.
Коваленко Ю.Н., Шевченко В.П., Михайленко И.Д. Краткий справочник архитектора.
- Киев: Будивельник, 1975.
