Освещение производственных помещений

Содержание

Введение

Характеристика производства

Характеристика производственных помещений цеха

Выбор светильников в соответствии с условиями помещения

Выбор источников света

Расчет освещения по методу удельной мощности

Расчет освещенности по методу коэффициента использования

Расчет аварийного освещения

Выбор сечения проводов и кабелей

Выбор распределительных щитов

Защита осветительных сетей

Список литературы

Введение

Установки электрического освещения широко используются в стране, являются наиболее массовыми из всех инженерных устройств и потребляют более 10 % всей вырабатываемой электроэнергия. Их осуществление и эксплуатация требуют больших затрат материальных средств, электроэнергии и человеческого труда, но эти затраты с избытком окупаются тем, что обеспечивается возможность нормальной жизни и деятельности людей в условиях отсутствия или недостаточности естественного освещения.

Для помещений в темное время суток (особенно в сооружениях без естественного света) надежность и совершенство электрического освещения приобретают решающе значение, т. к. расширяют возможности активной деятельности и определяют самочувствие людей. Хорошее качество освещения не только обеспечивает чисто зрительные функции, но и гарантирует сохранение здоровья, высокую работоспособность и благоприятное психоэмоциональное состояние персонала. Одни из компонентов в осуществлении этого является, рациональное сочетание светотехнических, архитектурно-художественных и экономических факторов при проектировании электрического освещения зданий, сооружений, помещений, объектов. Расчетно-графическая работа (РГР) на тему: «Проектирование осветительной установки» включает светотехнический и электрический расчет осветительной установки. Исходными данными для выполнения задания являются:

1.назначение и генплан объекта, раскрывающий состав и расположение сооружений, помещений, рабочих площадок участков территории, которые используются для тех или иных нужд, инженерных сетей, транспортных и пешеходы:

коммуникаций (дорог, проездов, проходов и т. п.);

2.  поэтажные планы строений и их характерные разрезы, выявляющие строительные параметры и конструкцию; строительные модули; высоты, площади, устройство и детали стен, перегородок, перекрытий, панелей, полов и т. п.;

3.  чертежи размещения основного технологического, энергетического и санитарно-технического оборудования, расположения внутри сооружений и на местности сетей и трубопроводов.

Светотехнический расчет включает:

.        нормирование освещения;

2.       выбор видов и систем освещения;

3.       выбор источников света;

.        определение нормируемых параметров

.        выбор и размещение осветительных приборов;

.        расчет освещения.

Электрический расчет включает:

1.  выбор схемы электрической сети;

2.  выбор вида проводки и способов прокладки проводов и кабелей;

3.  расчет сечения токоведущих жил, выбор марки проводов и кабелей;

4.  компоновку сети электрического освещения.

Характеристика производства

Ремонтно-механический цех предназначен для серийного выпуска продукции машиностроительного завода. Цех имеет механическое отделение крупногабаритного оборудования, отделение специальной обработки деталей, механическое отделение, сварочное отделение, бытовые и служебные помещения.

Размеры цеха 45x90 м. Каркас здания цеха смонтирован из блоков секций длиной 6 м каждый. Электроснабжение завода осуществляется от главной понизительной подстанции ГПП напряжением 10 кВ. По категориям надежности электроснабжения потребители цеха относятся к I и II категориям.

Характеристика производственных помещений цеха

Так как все помещения цеха располагаются на первом этаже, то произведена следующая нумерация и классификация помещений, данные сведены в таблицы 1.1 и 1.2.

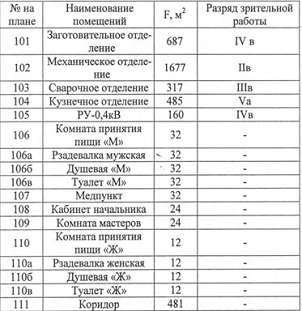

Таблица 1.1. Разряд зрительной работы и площадь помещений цеха.



Нормативы освещенности помещений технологического цеха в соответствии со СНиП 23-05-95 в помещение технологического цеха нормируется следующая освещенность, данные сведены в таблицу 2.



Выбор светильников в соответствии с условиями помещений

Выбор видов и систем освещения заключается в выборе источника света и вели чины освещенности в зависимости от характера помещения, вида и системы освещения.

Выбор источника света производится, исходя из особенностей каждого типа, с учетом целевого назначения осветительной установки, особенностей строительно-архитектурного решения, режима эксплуатации, экономических сравнений и других факторов.

Выбор источников света

Для освещения помещений используются наиболее экономичные разрядные лампы со светильниками типа ПВЛМ, ЛСО02, ЛНП01.

В случае невозможности применения разрядных ламп используются лампы накаливания со светильниками типа СВП, НСП04, НПО 16, НСП04. Для помещений высотой более 6 м. используются разрядные лампы высокого давления ДРЛ.

Расчет освещения по методу удельной мощности

Метод удельной мощности основан на зависимости между мощностью - источника света, освещенностью и размером освещаемой площади.

Исходными данными для расчета являются: тип светильника, мощность ламп, нормируемая освещенность, геометрические размеры помещения.

Для помещения 101 «Заготовительное отделение»:

Находим удельную мощность при нормируемой освещенности W:


По удельной мощности определяется мощность осветительной установки помещения Р:


Находим число светильников N:


где Pсв- мощность лампы в светильнике, Вт

n-количество ламп в светильнике

Аналогично производим расчет для других помещений. Результат расчёта сводим в таблицу 3.


Расчет освещения по методу коэффициента использования

Расчет ведется для помещения 101 «Заготовительное отделение».

Данное помещение имеет размеры 18x38 м.

Площадь S=687m2

Напряжение питающей сети 220 В.

Строительная высота помещения Н=6 м.

В качестве источника света выбирается лампа типа ДРЛ-500.

Расчетная величина светового потока лампы ДРЛ-500: Фл=29000 лм.

В соответствии с характером помещения выбирается светильник типа РСШ7, для которого λ=1,4.

Предварительное размещение и число светильников:

Высота свеса светильника: hc=T,5

Высота рабочей поверхности: hp=0,8

Расчетная высота h=H- hc- hp=6-1,5-0,8=3,7 м

Наиболее выгодное расстояние между светильниками:

λ=λ*h=1,4 *3,7=5,5 м.

Расстояние от светильников до стен 1 м.

Индекс помещения:


При.рп=0,5, рс=0,3, рр=0,1,1=3,3 для светильника РСП17η=0,8. Коэффициент запаса к3=1,5

Коэффициент неравномерности освещенности z=l,15

Световой поток всех источников света:


Находим общее число светильников:


Длина световой линии

Расчет аварийного освещения

Аварийное освещение необходимо для создания условий безопасного выхода людей при погасании рабочего освещения. Для этого в местах прохода людей должна быть обеспечена освещенность не менее 0,5 лк.

Исходя из этого проводим расчет количества светильников для всех помещений.

Для помещения 101 «Заготовительное отделение».

Находим удельную мощность при нормируемой освещенности W:


По удельной мощности определяется мощность осветительной установки помещения Р:


Находим число светильников N:


где Рсв - мощность лампы в светильнике, Вт

n- количество ламп в светильнике

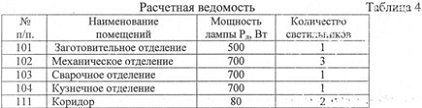

Аналогично производим расчет для остальных помещений. Результата расчета сводим в таблицу 4.


Выбор сечения проводов и кабелей

Электрический расчет осветительной проводки имеет целью определение номинальных токов аппаратов защиты на групповых щитах и вводном устройстве, а также сечений проводов. Сечение токопроводящих жил проводов и кабелей должно определятся расчетом, исходя из характера и величины нагрузки, и в соответствии с действующими техническими правилами и нормами должно быть не менее 1,5 мм для групповых и распределительных цепей из меди.

Токоведущие жилы проводов осветительных сетей выбираются такого сечения, чтобы обеспечивалось следующие условия:

-достаточная механическая прочность

-протекание тока нагрузки не должно возвышать чрезмерный нагрев проводника сверх допустимых температур

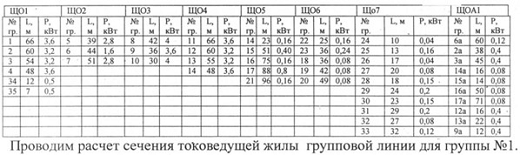

-уровень напряжения у источников света должны быть в допустимых пределах Считаем длину каждой группы и ее нагрузку. Данные заносим в таблицу 5:

Таблица 5 Сводная ведомость


Ток проходящий по жиле:


Проверяем сечение проводников по потери напряжения, для групповых сетей.


Выбираем ближайшее стандартное сечение 10 мм2, тогда фактическое падение напряжения при этом сечение составит:


Принимаем провод АППВ3*10

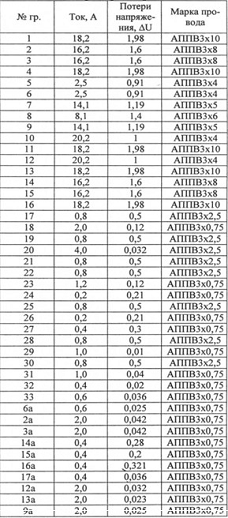

Аналогично производим расчёт для остальных групповых линий. Результаты сводим в таблицу 6

Выбор марки провода


Определяем сечение токоведущих жил в распределительных сетях. Кабели идущие от ВРУ к ЩО и ЩОА определяются следующим образом: КЩ01:


Выбираем кабель ВВГ 5*8

освещение производственный провод кабель распределительный

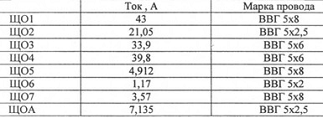

Аналогично производим расчёт для остальных распределительных сетей и сводим в таблицу 7

Таблица 7


Выбор распределительных щитов

Исходя из количества отходящих групповых линий, выбирается тип РЩ с количеством модулей большим либо равным количеству его групп.

Оставшиеся не подключенные ячейки играют роль резерва.

Типы РЩ приведены в таблице8

Таблица 8 Типы распределительных щитов

Расшифровка аббревиатуры:

Щ - щит

Р - распределительный

- максимальное число модулей, которое можно разместить в щите данного типа

- замок.

Все выбранные РЩ являются навесными, имеют степень защиты IP-31 и запираются на ключ. Корпуса изготовлены из листового металла толщиной 0,8-1 мм. Корпуса имеют эпоксидно-полиэфирное покрытие, цвет светло серый RAL7035

Выбор трансформатора для питания напряжением 36 В для установки в сырых помещениях ламп накаливания. Выбирается трансформатор ОСМ - 250.

Таблица 9

Защита осветительных сетей

Согласно ПУЭ все осветительные сети должны быть защищены от токов короткого замыкания. Линия питающая сети рабочего и эвакуационного освещения должны иметь в распределительных устройствах, от которых эти линии отходят самостоятельные аппараты защиты и управления для каждой линии. Защита осветительных сетей выполняется в соответствии с требованиями [4, гл 3.1].

Выбранные автоматические выключатели серии ВА47-29 и В А 47-100,которые соответствуют ГОСТ Р 50345-99 и изготавливаются по ТУ 2000.

Автоматы выбираются по условию:

р≥Iмах для люминесцентных ламп и ламп накаливания.

р≥1,3*Iмах для ламп ДРЛ

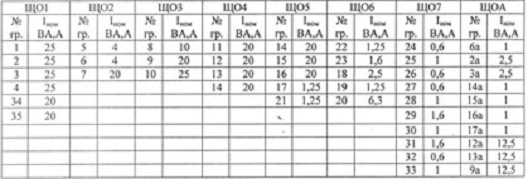

Все выбранные В А для групповых сетей имеют тип ВА 51-25 и установлены в ЩО, сведения и расчете сведены в таблицу 10.

Таблица 10 Технические данные автоматов



Используемая литература:

1.Алексеев А.П. Проектирование установок электрического освещения, учебное пособие по выпуску РГР: учеб. Пособие/ВолгГТУ, Волгоград, 1004.-72с.

2.   Кнорринг Г.М. и др. Справочная книга для проектирования электрического освещения. - Ленинград: Энергия, 1976. - 384 с.

3.   СНиП 23-05-95 Естественное и искусственное освещение.

4.   Правило устройства электроустановок-М.: Энергоатомиздат, 1999. -928 с.
