РАСЧЕТ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ ПОСТОЯННОГО ТОКА
РАСЧЕТ МЕХАНИЧЕСКИХ
ХАРАКТЕРИСТИК ДПТ НЕЗАВИСИМОГО ВОЗБУЖДЕНИЯ
Рис.1. Схема двигателя постоянного тока
Задача 1
ДПТНВ имеет номинальные данные:
мощность РНОМ=11кВт;
напряжение UНОМ=220В;
частота вращения nНОМ=800об/мин;
сопротивление обмоток цепи якоря RЯ=1,77Ом;
КПД ηНОМ=76%.
Требуется определить сопротивление резистора rдоб,
который следует включить последовательно в цепь якоря, чтобы при номинальном
моменте нагрузки MНОМ частота
вращения была n’НОМ=0,5 nНОМ
об/мин.
Решение:
) Ток якоря в номинальном режиме:
2) Пограничная частота вращения:
3) Номинальный момент на валу двигателя:
4) Координаты точки номинального режима на
естественной механической характеристики:
;
.
5) Номинальное сопротивление двигателя:
6) Сопротивление резистора M,
соответствует искусственной механической характеристике с координатой частоты
вращения:
7) Механические характеристики ЭП с
рассматриваемым двигателем на рис.3:
Рис.2. Естественная и искусственная механические
характеристики
На рис.2 цифрой 1 обозначена естественная
характеристика, а цифрой 2 искусственная характеристика. В режиме искусственной
механической характеристики вводится понятие номинального сопротивления,
представляющего собой сопротивление RНОМ,
каким должна обладать цепь якоря двигателя, чтобы при подведенном к
неподвижному якорю напряжении UНОМ
ток в цепи якоря был бы номинальным IЯНОМ:
Задача 2
Рассчитать координаты необходимые для построения
естественной и искусственной механической характеристики ДПТНВ типа ПБС-62,
если внешнее сопротивление в цепи якоря rдоб=2,4Ом.
Номинальные данные двигателя:
мощность РНОМ=11кВт;
напряжение UНОМ=220В;
частота вращения nНОМ=800
об/мин;
КПД ηНОМ=76%.
Решение:
1) Номинальный ток якоря:
2) Номинальное сопротивление двигателя:
3) Сопротивление обмоток в цепи якоря:
4) Пограничная частота вращения:
5) Номинальный момент:
6) Частота вращения в режиме искусственной
механической характеристики при номинальном моменте нагрузки:
7) По координатам n0=908,5об/мин,
nНОМ=800 об/мин и MНОМ=131,3Н·м
строят естественную механическую характеристику; а по координатам n0=908,5об/мин,
n'НОМ=148об/мин и MНОМ=131,3Н·м,
строят искусственную механическую характеристику.
Рис.3. Естественная и искусственная механические
характеристики
На рис.3 цифрой 1 обозначена естественная
характеристика, а цифрой 2 искусственная характеристика.
РАСЧЕТ МЕХАНИЧЕСКИХ ХАРАКТЕРИСТИК
ДПТ ПОСЛЕДОВАТЕЛЬНОГО ВОЗБУЖДЕНИЯ
Задача 3
Построить естественную механическую
характеристику для ДПТПВ с техническими данными:
IЯНОМ=65,7A;
PНОМ=11кВт;
UНОМ=220B;
nНОМ=800 об/мин.
Решение:
1) Номинальное значение момента
2) Определяем сопротивление резистора rдоб
3) Пограничная частота вращения:
4) Частота вращения в режиме искусственной
механической характеристики при номинальном моменте нагрузки:
5) По полученным данным строим естественную
механическую характеристику (график проходящий через точку А1)
6) При расчете искусственных характеристик
задаемся относительными значениями тока нагрузки и по универсальным
естественным характеристикам определяем величины, необходимые для построения
естественной характеристики двигателя сначала в относительных единицах, затем в
именованных.
I*
|
2,0
|
1,5
|
1,0
|
0,5
|
0,35
|
M*
|
2,5
|
1,65
|
1,0
|
0,4
|
0,35
|
n*
|
0,6
|
0,8
|
1,0
|
1,5
|
2,0
|
I, А
|
131,4
|
98,5
|
65,7
|
32,8
|
22,9
|
M, Н·м
|
328,2
|
216,7
|
131,3
|
52,5
|
46
|
n, об/мин
|
480
|
640
|
800
|
1200
|
1600
|
Рис.5. График естественной механической
характеристики.
Задача 4
Для двигателя последовательного возбуждения (см
задача выше) определить сопротивление резистора rдоб,
при включении которого в цепь якоря искусственная механическая характеристика
пройдет через т А2 с координатами: MНОМ=131,3Н·м,
nНОМ=148 об/мин.
Решение:
1) Номинальное сопротивление двигателя:
2) КПД в номинальном режиме:
3) Сопротивление обмоток в цепи якоря:
4) Сопротивление резистора rдоб
РАСЧЕТ МОЩНОСТИ ЭЛЕКТРОДВИГАТЕЛЕЙ
Задача 1
Определить расчетную мощность
трехфазного АД для привода механизма, работающего в продолжительном режиме S1. Привод
нерегулируемый, статический нагрузочный момент механизма Н·м,
требуемая частота вращения об/мин, КПД механизма
По условиям эксплуатации требуется
двигатель закрытого исполнения IP44; расположение вала
горизонтально; крепление двигателя фланцевое.
Решение:
Расчетная мощность двигателя:
.
По каталогу на АД серии 4А выбираем
двигатель 4А160S2У3 со следующими данными:
; ; ; перегрузочная способность ; кратность .
Нагрузка продолжительная переменная.
Задача 2
Для ЭП главного двигателя токарного
станка необходим трехфазный АД серии АИР. Частота вращения об/мин.
Пуск двигателя выполняется без нагрузок. Нагрузочная диаграмма представлена в
виде таблицы.
Р,
кВт
|
10
|
8
|
9
|
15
|
12
|
t, с
|
5
|
6
|
7
|
8
|
8
|
Решение:
. Используем метод средних потерь:
) Среднее значение мощности:
двигатель постоянный ток
) Принимаем предварительно двигатель
номинальной мощностью:
кВт.
По каталогу: 4А160S2У3; ; об/мин; КПД
; ;
перегрузочная способность ; кратность
пускового момента ; кратность пускового
тока .
) Коэффициент нагрузки для
участков нагрузки диаграммы:
;
; ; ;
.
) Определить соотношение постоянных
потерь в двигателе к номинальным , для трехфазного АД
короткозамкнутым ротором:
Таблица - Определение коэффициента
соотношения постоянных потерь
Тип
двигателя
|
Коэффициент
|
АД
общего назначения
|
С
короткозамкнутым ротором АД крановые с короткозамкнутым ротором АД крановые с
фазным ротором
|
0,5
- 0,7 0,4 - 0,5 0,6 - 0,9
|
Двигатели
постоянного тока
|
Независимого
возбуждения крановые
|
0,5
- 0,9 1,0 - 1,5
|
|
|
|
Согласно таблице 1 .
) Потери при номинальной нагрузке
для выбранного двигателя:
кВт.
) Определить потери для участков
нагрузки диаграммы:
;
; ;
; ; .
) Средние потери в двигателе:
.
Так как 1,62<2,04 то перерасчета
мощности не требуется.
) Наибольшая мощность по нагрузочной
диаграмме равна 17кВт, что превышает номинальную мощность выбранного двигателя.
Поэтому требуется проверка двигателя на перегрузочную способность. Момент
нагрузки на четвертом участке:
,
где - частота вращения на четвертом
участке.
- синхронная частота вращения;
- частота переменного тока Гц, p - число пар
полюсов.
Для ;
, об/мин
Момент двигателя при полной мощности
Превышение момента:
Перегрузочная способность выбранного
двигателя при номинальной нагрузке . Устойчивая работа двигателя
обеспечена.
Используем метод эквивалентной
мощности:
По каталогу выбираем двигатель
ближайшей большей номинальной мощностью 15кВт, типоразмер АИР16094У3.
РАСЧЕТ МОЩНОСТИ ДЛЯ КРАТКОВРЕМЕННОГО
РЕЖИМА
Задача 3
Для электропривода заслонки
трубопровода требуется 3-х фазный двигатель с частотой вращения n=650±10
об/мин. Режим работы кратковременный tр=10 мин.
Статический момент сопротивления МС=75 Н·м. Двигатель закрытого исполнения,
способ монтажа IM1001, климатические условия У3.
Решение:
) Требуемая мощность двигателя:
кВт
) Выбираем двигатель серии АИР,
степень защиты IP44; постоянная нагревания ТН=30 мин,
относительное значение времени рабочего цикла:
) По графику определяем коэффициент
механической перегрузки рМ=2,6, график представлен на рис.1.

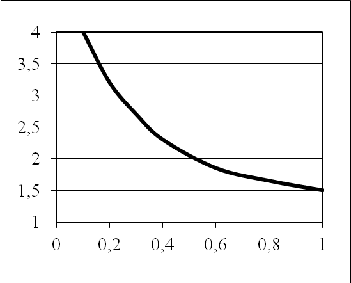

Рис1.- Монограмма для определения коэффициента
механической перегрузки
4) Мощность двигателя продолжительного режима,
используемого в кратковременном режиме:
кВт.
) По каталогу выбираем 4А112МА8У3:
РНОМ=2,2 кВт; ; ; .
) Учитывая перегрузку двигателя,
определяем частоту вращения при кратковременном режиме нагрузки РКР=5,11 кВт:
об/мин,
где частота вращения двигателя в продолжительном
режиме
об/мин.
) Момент на валу двигателя,
соответствующий кратковременной нагрузке РКР=6,84 кВт и частоте вращения nКР=n1НОМ=518
об/мин:
.
) Номинальный вращающий момент в
продолжительном режиме:
.
) Максимальный момент:
.
) Действительная перегрузочная
способность двигателя:
.
При возможном уменьшении напряжения
сети на 5% перегрузочная способность двигателя составит:
.
) Пусковой момент двигателя
,
что превышает статический момент
МС=75 Н·м.
Выбранный двигатель не удовлетворяет
требованиям электропривода по пусковому моменту и перегрузочной способности.
РАСЧЕТ МОЩНОСТИ ДЛЯ
ПОВТОРНО-КРАТКОВРЕМЕННОГО РЕЖИМА
Задача 4
Для ЭП подъемного механизма
необходимо рассчитать мощность двигателя методом эквивалентного момента и
выбрать трехфазный асинхронный двигатель с К3Р для повторно-кратковременного
режима работы S3 в
соответствии с нагрузочной диаграммой со следующими значениями:
М,
Н·м
|
30
|
40
|
45
|
t, с
|
20
|
5
|
15
|
Время паузы tП=50
с. Частота вращения n=1390±10
об/мин. Пуск двигателя под нагрузкой.
Решение:
) Эквивалентный момент
.
где
Время работы: :
) Эквивалентная мощность двигателя:
кВт.
) Продолжительность цикла при β=0,5:
.
β -
коэффициент, учитывающий ухудшение условий охлаждения двигателей.
При частоте вращения n≤0,2nНОМ
принимают β=β0;
при частоте вращения 0,8 nНОМ
≥n≥ 0,2nНОМ
принимают β=0,5(1+β0);
при частоте вращения n≥0,8
nНОМ принимают β=1.
Значения β0
зависят от исполнений двигателей по способам защиты и охлаждения.
Таблица 2 - определение коэффициента β0
Способ
защиты
|
Значение
коэффициента β0
|
Закрытый
с независимой вентиляцией
|
1
|
Закрытый
с естественным охлаждением
|
0,97
|
Закрытый
с самовентиляцией
|
0,5
|
Защищенный
с самовентиляцией
|
) Расчетное значение относительной
продолжительности включения:
.
) Выбираем из ряда значений ПВ %
(15, 25, 40, 60) ближайшее большее значение. Мощность двигателя при ПВ=60%:
кВт.
) По каталогу
краново-металлургической серии МТКН выбираем АД с К3Р МКТН411-86:
кВт при ; ; , ; ;
РАСЧЕТ ХАРАКТЕРИСТИК АСИНХРОННОГО
ДВИГАТЕЛЯ
Задача 1. Трехфазный
асинхронный двигатель с короткозамкнутым ротором типа АИР 180 М2, используемый
в качестве электропривода насосного агрегата консольного типа марки ВК 10/45,
предназначенного для перекачивания воды для технических нужд, негорючих и
нетоксичных жидкостей, имеет следующие номинальные данные: мощность на валу
Р2н=30 кВт; скольжение Sн=0,025
(2,5%); синхронная частота вращения n1н=3000
об/мин; коэффициент полезного действия ηн=
0,905 (90,5%); коэффициент мощности обмотки статора cos
φн=0,88.
Известны также: отношение пускового момента к номинальному Мп /Мн=1,7;
отношение пускового тока к номинальному Iп/Iн=7,5;
отношение максимального (критического) вращающего момента к номинальному Мmax/Mн=2,7.
Питание двигателя осуществляется от промышленной сети переменного тока 380/220
В, 50 Гц. Требуется определить:
1)номинальную
частоту вращения ротора двигателя;
2)вращающий
номинальный, критический и пусковой моменты двигателя;
3)мощность,
потребляемую двигателем из сети Р1н;
4)номинальный
и пусковой токи;
5)пусковой ток и вращающие
моменты, если напряжение в
сети снизилось по отношению к номинальному на 5, 10 и 15% (Uc
= 0,95∙Uн; Uc
= =0,9∙Uн; Uc
= 0,85∙Uн).
РЕШЕНИЕ.
1. Номинальная частота
вращения:
n2н
= n1н∙(1 - Sн)
= 3000∙(1 - 0,025) = 2925 об/мин.
. Номинальный вращающий момент
на валу:
Мн=9,55∙
. Пусковой вращающий момент
двигателя:
Мп = 1,7∙Мн = 1,7∙97,95
= 166,5 Н∙м.
. Максимальный вращающий
момент:
Мmах
= 2,7∙Мн = 2,7∙97,95 = 264,5 Н∙м.
. Номинальную мощность Р1н,
потребляемую двигателем из сети, определим из выражения:
ηн=Р2н/Р1н Р1н=
Р2н/ ηн
= 30/0,905 = 33,15 кВт;
при этом номинальный ток,
потребляемый двигателем из сети, может быть определен из соотношения:
Р1н=
а пусковой ток при этом будет:
In = 7∙I1н = 7,5∙57
= 427,5 А.
6. Определяем вращающий момент
при снижении напряжения в сети:
− на 5%. При этом на
двигатель будет подано 95% UH,
или U = 0,95∙Uн.
Так как известно, что вращающий момент на валу двигателя пропорционален
квадрату напряжения М ≡U2,
то он составит (0,95)2 = 0,9 от номинального. Следовательно, пусковой вращающий
момент будет:
М5% = 0,90∙Мп = 0,9∙166,5
= 149,9 Н∙м;
− на 10%. При этом U
=0,9∙Uн;
M10%
= 0,81∙Мп = 0,81∙166,5 = 134,9 Н∙м;
− на 15%. В данном случае
U=0,85∙Uн;
М15% = 0,72∙166,5 = 119,9
Н∙м.
Отметим, что работа на
сниженном на 15% напряжении сети допускается, например, у башенных кранов
только для завершения рабочих операций и приведения рабочих органов в
безопасное положение.
. Находим, как влияет
аналогичное снижение напряжения на пусковой ток двигателя Iп:
− на 5%. Учитывая, что
пусковой ток можно приближенно считать пропорциональным первой степени
напряжения сети, получим:
Iп5%
≈0,95∙Iп = 0,95∙427,5
= 406,1 А;
− на 10%:
Iп10%
≈0,9∙Iп = 0,9∙427,5
= 384,8 А;
− на 15% :
Iп15%
≈0,85∙Iп = 0,85∙427,5
= 363,4 А.
Задача 2
Трёхфазный асинхронный двигатель с
короткозамкнутым ротором типа АИР 13256 имеет следующие номинальные данные:
мощность на валу Р2н=5,5 кВт; скольжение Sн=0,04
(4%); синхронная частота вращения n1н=1000
об/мин; коэффициент полезного действия ηн
= 0,85 (85%); коэффициент мощности обмотки статора cos
φн
= 0,8. Известны также: отношение пускового момента к номинальному Мп /Мн=2;
отношение пускового тока к номинальному Iп/Iн=7;
отношение максимального (критического) вращающего момента к номинальному Мmax/Mн=2,2.
Питание двигателя осуществляется от промышленной сети переменного тока 380/220
В, 50 Гц.
Определить мощность, потребляемую двигателем из
промышленной сети переменного тока 220/380В, 50Гц, ток в цепи статора при
включении в сеть 220/380В и 220/127В, номинальные вращающий момент на валу
двигателя.
РЕШЕНИЕ.
. Мощность, потребляемая трёхфазным двигателем
из сети при номинальном режиме работы:
Р1н = Р2н/ηн
= 5,5/0,85 = 6,47 кВт.
. Ток, потребляемый обмоткой статора из сети при
соединении обмотки:
− звездой:
− треугольником:
. Номинальный вращающий момент
на валу двигателя.
Сначала найдём номинальную
частоту вращения:
n2н
= n1н∙(1 - Sн)
= 1000∙(1 - 0,04) = 960 об/мин.
. Находим число пар полюсов р
обмотки статора, имея в виду, что частота промышленной сети f= 50 Гц:
Задача 3
Для привода промышленной
вентиляционной установки используется трехфазный асинхронный двигатель с
короткозамкнутым ротором типоразмера АИР 13256. Используя его технические
данные, приведенные в задаче 2, построить для него механическую характеристику
в виде зависимости n2=f(М).
РЕШЕНИЕ.
1. Из выражения:
где n2н - частота
вращения ротора двигателя при номинальной нагрузке;
n1 -
синхронная частота вращения магнитного поля статора (в этом случае n1 = 1000
об/мин);
Sн -
скольжение при номинальной нагрузке (SH=0,04)
Определяется величина частоты
вращения ротора двигателя в номинальном режиме:
n2н = 1000∙(1
- 0,04) = 960 об/мин.
. По значениям Sн и , находим
критическое скольжение:
. Для построения механической
характеристики воспользуемся формулами:
,
где S - текущее
значение скольжения.
Задаваясь значениями S от 1 до 0,
с требуемым шагом (например так, как показано в таблице 3) вычисляем величины n и М, им
соответствующие. Результаты заносим в эту таблицу и по ним строим механическую
характеристику n2=f(М).
На ней отметим (*)А, соответствующую
номинальному режиму работы.
Таблица 1 - Результаты расчета
механической характеристики электродвигателя
S
|
1,0
|
0,8
|
0,6
|
0,4
|
0,2
|
SК
=0,17
|
0,1
|
0,05
|
SН =0,04
|
0,02
|
0,01
|
0
|
n, об/мин
|
0
|
200
|
400
|
600
|
800
|
830
|
900
|
950
|
960
|
980
|
990
|
1000
|
M, Н·м
|
39,8
|
48,9
|
63,1
|
86,6
|
118,7
|
120,3
|
105,1
|
65,1
|
53,6
|
27,9
|
14,1
|
0
|
Рисунок 1 - Механическая характеристика
трехфазного асинхронного двигателя п2 = f(M).
