Московский ордена Ленина, ордена Октябрьской Революции
и ордена Трудового Красного Знамени
ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
имени Н.Э.Баумана.
______________________________________________________
Факультет РЛ
Кафедра РЛ2
Реферат по дисциплине
"Лазерные оптико-электронные приборы"
студента
Майорова Павла
Леонидовича, группа РЛ3-101.
Руководитель
Немтинов Владимир Борисович
Тема реферата:
"Оптическая обработка информации"
Вступление
Сенсоризация производственной деятельности, т. е. замена органов
чувств человека на датчики, должна рассматриваться в качестве третьей промышленной
революции вслед за первыми двумя — машинно-энергетической и
информационно-компьютерной. Потребность в датчиках стремительно растет в связи
с бурным развитием автоматизированных систем контроля и управления, внедрением
новых технологических процессов, переходом к гибким автоматизированным
производствам. Помимо высоких метрологических характеристик датчики должны
обладать высокой надежностью, долговечностью, стабильностью, малыми габаритами,
массой и энергопотреблением, совместимостью с микроэлектронными устройствами
обработки информации при низкой трудоемкости изготовления и небольшой
стоимости. Этим требованиям в максимальной степени удовлетворяют
волоконно-оптические датчики.
Волоконно-оптические датчики
Первые попытки создания датчиков на основе оптических волокон
можно отнести к середине 1970-х годов. Публикации о более или менее приемлемых
разработках и экспериментальных образцах подобных датчиков появились во второй
половине 1970-х годов. Однако считается, что этот тип датчиков сформировался
как одно из направлений техники только в начале 1980-х годов. Тогда же появился
и термин "волоконно-оптические датчики" (optical fiber sensors).
Таким образом, волоконно-оптические датчики — очень молодая область техники.
От электрических измерений к электронным
Конец X IX века можно считать периодом становления метрологии в
ее общем виде. К тому времени произошла определенная систематизация в области
электротехники на основе теории электромагнетизма и цепей переменного тока. До
этого физические величины измерялись главным образом механическими средствами,
а сами механические измерения распространены были незначительно. Электрические
же измерения ограничивались едва ли не исключительно только
электростатическими. Можно сказать, что метрология, развиваясь по мере
прогресса электротехники, с конца XIX века стала как бы ее родной сестрой.
Рассмотрим этапы и успехи этого развития. В течение нескольких десятков
лет, вплоть до второй мировой войны, получили распространение
электроизмерительные приборы, принцип работы которых основан на силах
взаимодействия электрического тока и магнитного поля (закон Био — Совара).
Тогда же эти приборы внедрялись в быстро развивающуюся промышленность.
Особенность периода в том, что наука и техника, причастные к электроизмерительным
приборам, становятся ядром метрологии и измерительной индустрии.
После второй мировой войны значительные успехи в развитии электроники
привели к громадным переменам в метрологии. В пятидесятых годах появились
осциллографы, содержащие от нескольких десятков до сотни и более электронных
ламп и обладающие весьма высокими функциональными возможностями, а также целый
ряд подобных устройств, которые стали широко применяться в сфере производства и
научных исследований. Так наступила эра электронных измерений. Сегодня, по
прошествии 30 лет, значительно изменилась элементная база измерительных
приборов. От электронных ламп перешли к транзисторам, интегральным схемам (ИС),
большим ИС (БИС). Таким образом, и сегодня электроника является основой измерительной
техники.
От аналоговых измерений к цифровым
Однако между электронными измерениями, которые производились в
1950-e годы, и электронными измерениями 1980-х годов большая разница. Суть ее
заключается в том, что во многие измерительные приборы введена цифровая
техника.
Обычно электронный измерительный прибор имеет структуру, подобную
изображенной на рис. 1. Здесь датчик в случае измерения электрической величины
(электрический ток или напряжение) особой роли не играет, и довольно часто
выходным устройством такого измерителя является индикатор. Однако при использовании
подобного прибора в какой-либо измерительной системе сплошь и рядом приходится
сталкиваться с необходимостью обработки сигнала различными электронными
схемами. Внедрение цифровой измерительной техники подразумевает в идеале, что
цифровой сигнал поступает непосредственно от чувствительного элемента датчика.
Но пока это скорее редкость, чем правило. Чаще же всего этот сигнал имеет аналоговую
форму, и для него на входе блока обработки данных установлен аналого-цифровой
преобразователь (АЦП). Цифровая же техника используется главным образом в блоке
обработки данных и в выходном устройстве (индикаторе) или в одном из них.
Рис. 1. Типовая структура электронного измерителя
|
Основное преимущество использования цифровой техники в процессе
обработки данных — это сравнительно простая реализация операций высокого
уровня, которые трудно осуществимы с помощью аналоговых устройств. К таким
операциям относятся подавление шумов, усреднение, нелинейная обработка,
интегральные преобразования и др. При этом функциональная нагрузка на
чувствительный элемент датчика уменьшается и снижаются требования к
характеристикам элемента. Кроме того, благодаря цифровой обработке становится
возможным измерение весьма малых величин.
Цифризация и волоконно-оптические датчики
Важно отметить, что одним из этапов развития волоконно-оптических
датчиков было функциональное расширение операций, выполняемых в блоке обработки
данных датчика, путем их цифризации и, что особенно существенно, упрощение
операций нелинейного типа. Ведь в волоконно-оптических датчиках линейность
выходного сигнала относительно измеряемой физической величины довольно часто неудовлетворительна.
Благодаря же цифризации обработки эта проблема теперь частично или полностью
решается.
Нечего и говорить, что важный стимул появления
волоконно-оптических датчиков — создание самих оптических волокон, о которых
будет рассказано ниже, а также взрывообразное развитие оптической электроники и
волоконно-оптической техники связи.
Становление оптоэлектроники и появление
оптических волокон
Лазеры и становление оптоэлектроники

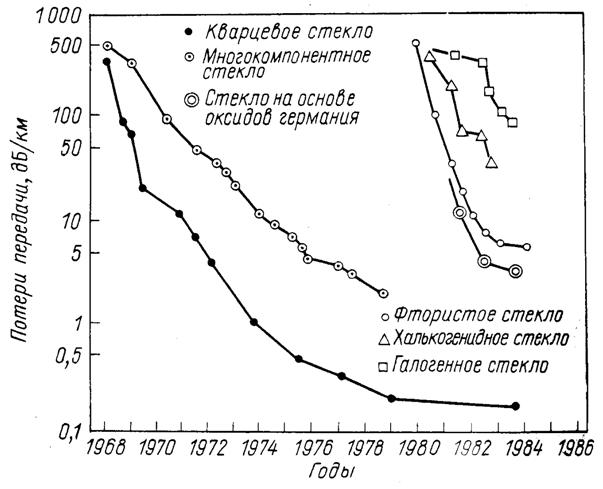

Рис. 2. Снижение минимальных потерь передачи для различных типов
оптических волокон
|
Оптоэлектроника — это новая область науки и техники, которая появилась
на стыке оптики и электроники. Следует заметить, что в развитии радиотехники с
самого начала ХХ века постоянно прослеживалась тенденция освоения
электромагнитных волн все более высокой частоты. Вытекающее из этого факта
предположение, что однажды радиотехника и электроника достигнут оптического
диапазона волн, становится все более и более достоверным, начиная с 1950-х
годов. Годом возникновения оптоэлектроники можно считать 1955-й, когда Е.
Лоебнер (Loеbner Е. Е. Optoelectronic devices and networks//Proc. 1ЕЕЕ. 1955.
V. 43. N 12. Р. 1897 — 1906) описал потенциальные параметры различных
оптоэлектронных устройств связи, нынче называемых оптронами, т. е. когда были
обсуждены основные характеристики соединения оптического и электронного
устройств.
С тех пор оптоэлектроника непрерывно развивается, и полагают, что
до конца ХХ века она превратится в огромную отрасль науки и техники, соизмеримую
с электроникой. Появление в начале 1960-х годов лазеров способствовало
ускорению развития оптоэлектроники. Потенциальные характеристики лазеров
описаны еще в 1958 г., а уже в 1960 г. был создан самый первый лазер — газовый,
на основе смеси гелия и неона. Генерирующие непрерывное излучение при комнатной
температуре полупроводниковые лазеры, которые в настоящее время получили
наиболее широкое применение, стали выпускаться с 1970 г.
Появление оптических волокон
Важным моментом в развитии оптоэлектроники является создание оптических
волокон. Особенно интенсивными исследования стали в конце 1960-x годов, а
разработка в 1970 г. американской фирмой "Корнинг" кварцевого волокна
с малым затуханием (20 дБ/км) явилась эпохальным событием и послужила стимулом
для увеличения темпов исследований и разработок на все 1970-е годы.
На рис. 2 показано снижение минимальных потерь передачи для различных
оптических волокон на протяжении минувших десяти с лишним лет. Можно заметить,
что для кварцевых оптических волокон потери за 10 лет (в 1970-е годы)
уменьшились примерно на два порядка.
Изначальной и главной целью разработки оптических волокон было
обеспечение ими оптических систем связи. Тем не менее в 1970-е годы, когда в
технике оптических волокон применительно к оптическим системам связи были
достигнуты уже значительные успехи, влияние волокон на развитие волоконно-оптических
датчиков, о которых пойдет речь в этой книге, оказалось несколько неожиданным.
Одно- и многомодовые оптические волокна.
Рис. 3. Одномодовое (а) и многомодовое (б) оптическое волокно
|
Оптическое волокно обычно бывает одного
из двух типов: одномодовое, в котором распространяется только одна мода (тип распределения
передаваемого электромагнитного поля), и многомодовое — с передачей множества
(около сотни) мод. Конструктивно эти типы волокон различаются только диаметром
сердечника — световедущей части, внутри которой коэффициент преломления чуть
выше, чем в периферийной части — оболочке (рис. 3).
В технике используются как многомодовые, так и одномодовые оптические
волокна. Многомодовые волокна имеют большой (примерно 50 мкм) диаметр
сердечника, что облегчает их соединение друг с другом. Но поскольку групповая
скорость света для каждой моды различна, то при передаче узкого светового
импульса происходит его расширение (увеличение дисперсии). По сравнению с
многомодовыми у одномодовых волокон преимущества и недостатки меняются местами:
дисперсия уменьшается, но малый (5...10 мкм) диаметр сердечника значительно
затрудняет соединение волокон этого типа и введение в них светового луча
лазера.
Вследствие этого одномодовые оптические волокна нашли преимущественное
применение в линиях связи, требующих высокой скорости передачи информации
(линии верхнего ранга в иерархической структуре линий связи), а многомодовые
чаще всего используются в линиях связи со сравнительно невысокой скоростью
передачи информации. Имеются так называемые когерентные волоконно-оптические
линии связи, где пригодны только одномодовые волокна. В многомодовом оптическом
волокне когерентность принимаемых световых волн падает, поэтому его
использование в когерентных линиях связи непрактично, что и предопределило
применение в подобных линиях только одномодовых оптических волокон.
Напротив, хотя при использовании оптических волокон для датчиков
вышеуказанные факторы тоже имеют место, но во многих случаях их роль уже иная.
В частности, при использовании оптических волокон для когерентных измерений,
когда из этих волокон формируется интерферометр, важным преимуществом
одномодовых волокон является возможность передачи информации о фазе оптической
волны, что неосуществимо с помощью многомодовых волокон. Следовательно, в
данном случае необходимо только одномодовое оптическое волокно, как и в
когерентных линиях связи. Тем не менее, на практике применение одномодового
оптического волокна при измерении нетипично из-за небольшой его дисперсии.
Короче говоря, в сенсорной оптоэлектронике, за исключением
датчиков-интерферометров, используются многомодовые оптические волокна. Это
обстоятельство объясняется еще и тем, что в датчиках длина используемых оптических
волокон значительно меньше, чем в системах оптической связи.
Характеристики оптического волокна как
структурного элемента датчика и систем связи
Прежде чем оценивать значимость этих характеристик для обеих областей
применения, отметим общие достоинства оптических волокон:
·
широкополосность (предполагается до нескольких десятков терагерц);
·
малые потери (минимальные 0,154 дБ/км);
·
малый (около 125 мкм) диаметр;
·
малая (приблизительно 30 г/км) масса;
·
эластичность (минимальный радиус изгиба 2 MM);
·
механическая прочность (выдерживает нагрузку на разрыв примерно 7
кг);
·
отсутствие взаимной интерференции (перекрестных помех типа известных
в телефонии "переходных разговоров");
·
безындукционность (практически отсутствует влияние электромагнитной
индукции, а следовательно, и отрицательные явления, связанные с грозовыми
разрядами, близостью к линии электропередачи, импульсами тока в силовой сети);
·
взрывобезопасность (гарантируется абсолютной неспособностью волокна
быть причиной искры);
·
высокая электроизоляционная прочность (например, волокно длиной
20 см выдерживает напряжение до 10000 B);
·
высокая коррозионная стойкость, особенно к химическим растворителям,
маслам, воде.
В области оптической связи наиболее важны такие достоинства волокна,
как широкополосность и малые потери, причем в строительстве внутригородских
сетей связи наряду с этими свойствами особое значение приобретают малый диаметр
и отсутствие взаимной интерференции, а в электрически неблагоприятной
окружающей среде — безындукционность. Последние же три свойства в большинстве
случаев здесь не играют какой-либо заметной роли.
В практике использования волоконно-оптических датчиков имеют наибольшее
значение последние четыре свойства. Достаточно полезны и такие свойства, как
эластичность, малые диаметр и масса. Широкополосность же и малые потери
значительно повышают возможности оптических волокон, но далеко не всегда эти
преимущества осознаются разработчиками датчиков. Однако, с современной точки
зрения, по мере расширения функциональных возможностей волоконно-оптических
датчиков в ближайшем будущем эта ситуация понемногу исправится.
Как будет показано ниже, в волоконно-оптических датчиках
оптическое волокно может быть применено просто в качестве линии передачи, а
может играть роль самого чувствительного элемента датчика. В последнем случае
используются чувствительность волокна к электрическому полю (эффект Керра),
магнитному полю (эффект Фарадея), к вибрации, температуре, давлению,
деформациям (например, к изгибу). Многие из этих эффектов в оптических системах
связи оцениваются как недостатки, в датчиках же их появление считается скорее
преимуществом, которое следует развивать.
Следует также отметить, что оптические волокна существенно улучшают
характеристики устройств, основанных на эффекте Саньяка.
Классификация волоконно-оптических
датчиков и примеры их применения
Современные волоконно-оптические датчики позволяют измерять почти
все. Например, давление, температуру, расстояние, положение в пространстве,
скорость вращения, скорость линейного перемещения, ускорение, колебания, массу,
звуковые волны, уровень жидкости, деформацию, коэффициент преломления,
электрическое поле, электрический ток, магнитное поле, концентрацию газа, дозу
радиационного излучения и т.д.
Если классифицировать
волоконно-оптические датчики с точки зрения применения в них оптического волокна,
то, как уже было отмечено выше, их можно грубо разделить на датчики, в которых
оптическое волокно используется в качестве линии передачи, и датчики, в которых
оно используется в качестве чувствительного элемента. Как видно из таблицы 1, в
датчиках типа "линии передачи" используются в основном многомодовые
оптические волокна, а в датчиках сенсорного типа чаще всего — одномодовые.
Таблица 1. Характеристики
волоконно-оптических датчиков
Структура
|
Измеряемая физическая величина
|
Детектируемая величина
|
Оптическое волокно
|
Параметры и особенности измерений
|
Датчики с оптическим волокном в
качестве линии передачи
|
Проходящего типа
|
Электрическое напряжение, напряженность электрического поля
|
Эффект Поккельса
|
Составляющая поляризация
|
Многомодовое
|
1... 1000B; 0,1...1000 В/см
|
Проходящего типа
|
Сила электрического тока, напряженность магнитного поля
|
Эффект Фарадея
|
Угол поляризации
|
Многомодовое
|
Точность ±1% при
20...85° С
|
Проходящего типа
|
Температура
|
Изменение поглощения полупроводников
|
Интенсивность пропускаемого света
|
Многомодовое
|
-10...+300° С (точность
±1°
С)
|
Проходящего типа
|
Температура
|
Изменение постоянной люминесценции
|
Интенсивность пропускаемого света
|
Многомодовое
|
0...70° С (точность ±0,04°
С)
|
Проходящего типа
|
Температура
|
Прерывание оптического пути
|
Интенсивность пропускаемого света
|
Многомодовое
|
Режим "вкл/выкл"
|
Проходящего типа
|
Гидроакустическое давление
|
Полное отражение
|
Интенсивность пропускаемого света
|
Многомодовое
|
Чувствительность ... 10 мПа
|
Проходящего типа
|
Ускорение
|
Фотоупругость
|
Интенсивность пропускаемого света
|
Многомодовое
|
Чувствительность около 1 мg
|
Проходящего типа
|
Концентрация газа
|
Поглощение
|
Интенсивность пропускаемого света
|
Многомодовое
|
Дистанционное наблюдение на расстоянии до 20 км
|
Отражательного типа
|
Звуковое давление в атмосфере
|
Многокомпонентная интерференция
|
Интенсивность отраженного света
|
Многомодовое
|
Чувствительность, характерная для конденсаторного микрофона
|
Отражательного типа
|
Концентрация кислорода в крови
|
Изменение спектральной характеристики
|
Интенсивность отраженного света
|
Пучковое
|
Доступ через катетер
|
Отражательного типа
|
Интенсивность СВЧ-излучения
|
Изменение коэффициента отражения жидкого кристалла
|
Интенсивность отраженного света
|
Пучковое
|
Неразрушающий контроль
|
Параметры высоковольтных импульсов
|
Излучение световода
|
Интенсивность пропускаемого света
|
Многомодовое
|
Длительность фронта до 10 нс
|
Антенного типа
|
Температура
|
Инфракрасное излучение
|
Интенсивность пропускаемого света
|
Инфракрасное
|
250...1200° С (точность
±1%)
|
Датчики с оптическим волокном в
качестве чувствительного элемента
|
Кольцевой интерферометр
|
Скорость вращения
|
Эффект Саньяка
|
Фаза световой волны
|
Одномодовое
|
>0,02 °/ч
|
Кольцевой интерферометр
|
Сила электрического тока
|
Эффект Фарадея
|
Фаза световой волны
|
Одномодовое
|
Волокно с сохранением поляризации
|
Интерферометр Маха-Цендера
|
Гидроакустическое давление
|
Фотоупругость
|
Фаза световой волны
|
Одномодовое
|
1...100 рад×атм/м
|
Интерферометр Маха-Цендера
|
Сила электрического тока, напряженность магнитного поля
|
Магнитострикция
|
Фаза световой волны
|
Одномодовое
|
Чувствительность 10-9 А/м
|
Интерферометр Маха-Цендера
|
Сила электрического тока
|
Эффект Джоуля
|
Фаза световой волны
|
Одномодовое
|
Чувствительность 10 мкА
|
Интерферометр Маха-Цендера
|
Ускорение
|
Механическое сжатие и растяжение
|
Фаза световой волны
|
Одномодовое
|
1000 рад/g
|
Интерферометр Фабри-Перо
|
Гидроакустическое давление
|
Фотоупругость
|
Фаза световой волны (полиинтерференция)
|
Одномодовое
|
—
|
Интерферометр Фабри-Перо
|
Температура
|
Тепловое сжатие и расширение
|
Фаза световой волны (полиинтерференция)
|
Одномодовое
|
Высокая чувствительность
|
Интерферометр Фабри-Перо
|
Спектр излучения
|
Волновая фильтрация
|
Интенсивность пропускаемого света
|
Одномодовое
|
Высокая разрешающая способность
|
Интерферометр Майкельсона
|
Пульс, скорость потока крови
|
Эффект Доплера
|
Частота биений
|
10-4...108 м/с
|
Интерферометр на основе мод с ортогональной поляризацией
|
Гидроакустическое давление
|
Фотоупругость
|
Фаза световой волны
|
С сохранением поляризации
|
Без опорного оптического волокна
|
Интерферометр на основе мод с ортогональной поляризацией
|
Напряженность магнитного поля
|
Магнитострикция
|
Фаза световой волны
|
С сохранением поляризации
|
Без опорного оптического волокна
|
Неинтерферометрическая
|
Гидроакустическое давление
|
Потери на микроизгибах волокна
|
Интенсивность пропускаемого света
|
Многомодовое
|
Чувствительность 100 мПа
|
Неинтерферометрическая
|
Сила электрического тока, напряженность магнитного поля
|
Эффект Фарадея
|
Угол поляризации
|
Одномодовое
|
Необходимо учитывать ортогональные моды
|
Неинтерферометрическая
|
Скорость потока
|
Колебания волокна
|
Соотношение интенсивности между двумя модами
|
Одномодовое, многомодовое
|
>0,3 м/с
|
Неинтерферометрическая
|
Доза радиоактивного излучения
|
Формирование центра окрашивания
|
Интенсивность пропускаемого света
|
Многомодовое
|
0,01...1,00 Мрад
|
Последовательного и параллельного типа
|
Распределение температуры и деформации
|
Обратное рассеяние Релея
|
Интенсивность обратного рассеяния Релея
|
Многомодовое
|
Разрешающая способность 1 м
|
|
Рис. 5. Волоконно-оптический датчик проходящего типа.
|
|
|
Рис. 7. Волоконно-оптический датчик антенного типа.
|
|
Рис. 6. Волоконно-оптический датчик отражательного типа.
|
Краткая история исследований и разработок
В истории волоконно-оптических датчиков трудно зафиксировать какой-либо
начальный момент, в отличие от истории волоконно-оптических линий связи. Первые
публикации о проектах и экспериментах с измерительной техникой, в которой
использовалось бы оптическое волокно, начали появляться с 1973 г., а во второй
половине 1970-х годов их число значительно увеличилось. В 1978 году Нэмото
Тосио предложил общую классификацию волоконно-оптических датчиков (рис. 4.),
которая мало отличается от современной. С наступлением 1980-х годов история
развития волоконно-оптических датчиков обрастает значительными подробностями.
Заключение
|
Рис.4. Классификация основных структур
волоконно-оптических датчиков:
а) с изменением характеристик волокна
(в том числе специальных волокон)
б) с изменением параметров передаваемого
света
в) с чувствительным элементом на торце
волокна
|
Основными элементами волоконно-оптического датчика, как можно
заметить из табл. 1, являются оптическое волокно, светоизлучающие (источник
света) и светоприемные устройства, оптический чувствительный элемент. Кроме
того, специальные линии необходимы для связи между этими элементами или для
формирования измерительной системы с датчиком. Далее, для практического
внедрения волоконно-оптических датчиков необходимы элементы системной техники,
которые в совокупности с вышеуказанными элементами и линией связи образуют
измерительную систему.
Список литературы
Окоси Т. и др. Волоконно-оптические датчики.
Оглавление
Вступление................................................................................................................................
Волоконно-оптические датчики..............................................................................................
От электрических измерений к электронным................................................................
От аналоговых измерений к цифровым..........................................................................
Цифризация и волоконно-оптические датчики.............................................................
Становление оптоэлектроники и появление оптических волокон..................................
Лазеры и становление оптоэлектроники........................................................................
Появление оптических волокон......................................................................................
Одно- и многомодовые оптические волокна.................................................................
Классификация волоконно-оптических датчиков и примеры их
применения.............
Датчики с оптическим волокном в качестве линии передачи.......................................
Датчики с оптическим волокном в качестве чувствительного
элемента......................
Краткая история исследований и разработок..................................................................
Заключение..........................................................................................................................
Список литературы.................................................................................................................
Оглавление..............................................................................................................................
