Исследование электрической цепи переменного тока. Резонанс напряжений
Исследование электрической
цепи переменного тока. Резонанс напряжений
Цель работы: 1. Проверить практически и
определить какие физические явления происходят в цепи переменного тока при
последовательном соединении резистора, индуктивной катушки и конденсатора. 1.
Получить резонанс напряжений. 3. Построить по опытным данным векторную
диаграмму.
Ход работы:

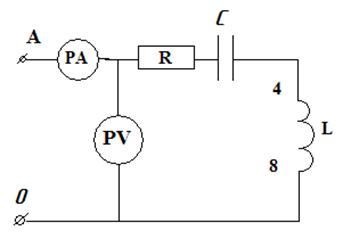

1. Собрал схему:
где L-катушка индуктивности; RL=43
Ом; R-резистор 470 Ом; PA-прибор комбинированный 43101; PV-прибор комбинированный
Ц4342.
2. Наблюдая за показаниями приборов,
вращая ручкой регулировки частоты генератора тока, и добился резонанса U.
3. Измерил при резонансном режиме
напряжения на ёмкости UC и на индуктивности UL, показания
таблицы занёс в таблицу
|
U
|
І
|
Z
|
XC
|
XL
|
P
|
S
|
cosφ
|
φ
|
UR
|
UL
|
UC
|
|
В
|
мА
|
Ом
|
Ом
|
Ом
|
Вт
|
ВА
|
|
˚
|
В
|
В
|
В
|
В
|
|
4,73
|
7,5
|
630,6
|
288
|
288
|
0,026
|
0,035
|
0,74
|
3,5
|
2,16
|
2,16
|
0,32
|
4. ПО результатам измерений вычислил:
а) Полное сопротивление цепи по формуле:
б) Ёмкостное сопротивление цепи по
формуле:
в) Полное сопротивление катушки по
формуле:
г) Индуктивное сопротивление катушки: XL=288
Ом

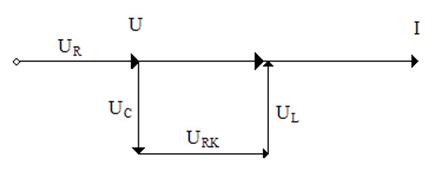

5. Для построения векторных диаграмм
вычислил:
6. Определил активную мощность цепи по
формуле:
7. Определил полную мощность в цепи по
формуле:
8. Определил коэффициент мощности по
формуле:
Вывод: Получил резонанс напряжений.
Построил по опытным данным векторную диаграмму.
