Процесс фрезерования
Министерство
Образования Российской Федерации
Тольяттинский
Государственный Университет
Кафедра
«Технология машиностроения»
Отчет о
практических работах
Вариант № 4
Студент Брагина Е.О
Группа ТМ-402
Преподаватель Бобровский А.В
Тольятти, 2006г.
Задача № 1

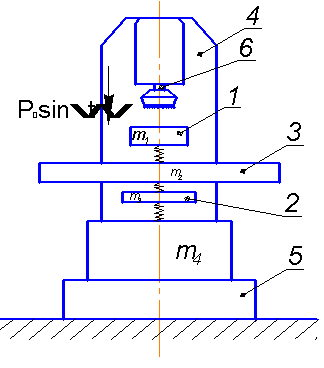

Динамический расчет вертикально-фрезерного
станка 675 П
Дано:
1.
приспособление
2.
стол станка
3.
салазки
4.
консоль
5.
станина
6.
шпиндель
j
|
1
|
2
|
3
|
4
|
kj, Н/м
|
8,5·107
|
2,6·107
|
3,2·107
|
4,9·107
|
mj, кг.
|
150
|
510
|
270
|
1060
|
Обрабатываемый материал: сталь.
Фреза торцевая Т15К6 D=100 04.2.059.000-00 ТУ 2-0,35-874-82
Sz=0,5 мм z=8 t=1 мм
B=50 мм.
Найти: собственные
частоты каждой составляющей. Для каждой из частот определить собственные
значения.
Решение
Уравнение динамического
равновесия любой системы:
[М]·{Z}= [K]·{Z}=0 (1.1)
Решая это уравнение,
получаем матрицу масс, где основное условие:
[A]= [M]-1·[C] (1.2)
[A] - динамическая масса,
[M] – матрица масс системы,
[C] – матрица жесткостей системы.
ki+ki+1,
при i=j (j=1…n+1)
С={Сi;j}= -ki, при i=j-1 (j=2..n)
-ki, при j=i-1 (i=2..n)
0, при всех остальных
Полученные значения
подставляем в формулу (1.2)
Процесс фрезерования
v= (1.3)
Cv=332
t=1 мм
Sz=0,5
мм/зуб
B=50 мм
z=8
D=100 мм
x=0,1
y=0,4
u=0,2
m=0,2
р=0
T=180 мин.
Kv=
Кmu×Кnu×Кuu=1·0,8·1= 0,8
v=142 м/мин,
n= (1.4)
n= =452 об/мин. → nстанд=500 об/мин
Pz= (1.5)
Cp=825
t=1 мм
Sz=0,5
мм/зуб
B=50 мм
z=8
D=100 мм
n=500 об/мин
x=1
y=0,75
u=1,1
q=1,3
w=0,2
Kmp=1
Pz==2103 Н.
ω= рад/с.
Амплитуда для каждой
составляющей
Задача № 2

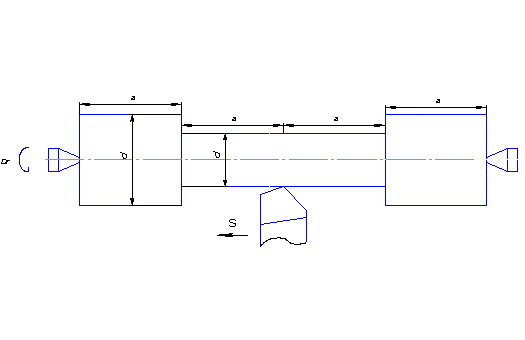

Динамический расчет
обработки вала ступенчатого
Дано
a=0,2 м,
d1=0,04 м,
d2=0,02 м,
e=0,05 мм
Емат=2,15·1011
Па,
jлюнета=2,75·107 Н/м,
mлюнета=28 кг
Найти: собственные
частоты, резонансные амплитуды.
Решение: Определяем
жесткость детали в точке, где находится резец.
Jj=

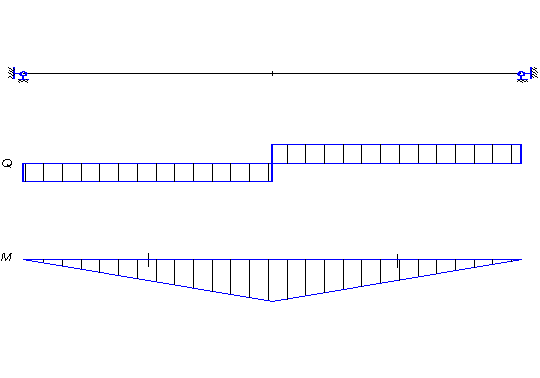

Определяем прогиб вала
f=
(2.1)
J1=1,257·10-7 м4
J2=7,854·10-9 м4
Масса вала
m==4,93 кг.
Параметры резца
b×h×L=20×20×60
мм.
J==1,33·10-8 м4
j= H/м
Масса: m=ρ×b×h×L
=0,1884 кг
Динамический расчет
Режимы резания
tmax=t
+ e=1,55 мм
tmin=t
- e=1,45 мм
v= (2.2)
Cv=340
t=1,5 мм
S=1 мм/об
m=0,2
x=0,15
y=0,45
T=60 мин.
Kv=
Кmu×Кnu×Кuu=1·0,9·1,15= 1,035
v=146 м/мин,
n= =2324 об/мин. → nстанд=2000 об/мин
ω= рад/с.
Vреал= м/мин
Pz= (2.4)
Cp=300
t=1,5 мм
S=1 мм
y=0,75
х=1
n=-0,15
=1·1·1,1·1·0,93=1,023Pzmax==2304 Н.
Pzmax==2155 Н.
Задача № 3

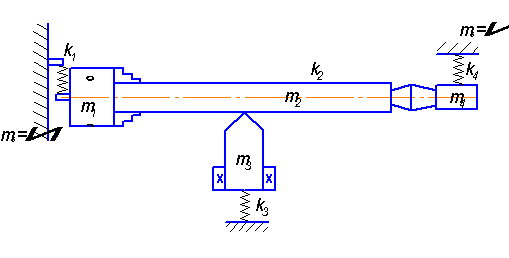

Динамическая модель
основных характеристик токарно-винторезного станка 16Б16А
1
- шпиндель
2
- деталь
3
- суппорт
4
– задняя бабка
j
|
1
|
2
|
3
|
4
|
kj, Н/м
|
4,2·107
|
2,5·106
|
4 ·107
|
2,8·107
|
mj, кг.
|
40
|
4,5
|
41
|
38
|
Найти: собственные
частоты каждой составляющей. Для каждой из частот определить собственные
значения.
Решение
Уравнение динамического
равновесия любой системы
[М]·{Z}= [K]·{Z}=0
Решая это уравнение,
получаем матрицу масс, где основное условие
[A]= [M]-1·[C]
v= (2.2)
Cv=340
t=1 мм
S=0,5 мм/об
m=0,2
x=0,15
y=0,45
T=60 мин.
Kv=
Кmu×Кnu×Кuu=1·0,9·1,15= 1,035
v=212 м/мин
n= (2.3)
n= =1687 об/мин. → nстанд=1600 об/мин
ω= рад/с.
Vреал= м/мин
Pz= (2.4)
Cp=300
t=1 мм
S=0,5 мм
y=0,75
х=1
n=-0,15
=1·1·1,1·1·0,93=1,023
Pz==814 Н.
