Система управления установкой приточной вентиляции помещения на базе контроллера МС8
Министерство
образования и науки Украины
Донбасская
государственная машиностроительная академия
Кафедра
“Автоматизация производственных процессов”
Практическая
работа №3
по ОКИУ
Система управления установкой приточной вентиляции помещения на базе
контроллера МС8
Краматорск
Цель
работы: изучить приборы комплекса КОНТАР: контроллеры МС8, МС5, модули релейные
MR8.
Теоретические сведения
Система
управления установкой приточной вентиляции на базе контроллера МС8.2
Контроллер
обеспечивает два режима работы установки приточной вентиляции: рабочий и
стояночный. В рабочем режиме обеспечивается приточная вентиляция с поддержанием
комфортной температуры приточного воздуха, а в стояночном (дежурном) режиме
вентилятор выключен, заслонка закрыта.
Контроллер
предназначен для автоматизации установок с водяным калорифером – поэтому очень
важной функцией является защита от его замораживания при низких температурах
наружного воздуха.
Основные
функциональные возможности контроллера
1 В
рабочем режиме - ПИ-регулирование температуры приточного воздуха.
2 Управление
включением / выключением вентиляторами в прямом и рециркуляционном каналах,
открытием / закрытием воздушных заслонок подающего и рециркуляционного воздуха,
включением насоса. При пуске оборудование включается последовательно с
временными задержками. При неисправности основного насоса происходит
автоматическое переключение на резервный насос.
3
Пуск / стоп - дистанционный (от внешнего переключателя). Возможность автоматического
пуска утром и останова вечером с возможностью учета выходных и праздничных
дней.
4
Защита от замораживания:
В
дежурном (стояночном) режиме защита от замораживания обеспечивается
ПИ-регулированием температуры обратной воды. Причем задание регулятору
формируется по графику – чем ниже температура наружного воздуха, тем выше заданная
температура воды. График может иметь до четырех линейных участков.
Для
защиты при пуске сигнал на открытие воздушной заслонки прямого канала меняется
плавно, а при закрытии быстро. Кроме того, зимой контроллер предварительно, до
открытия заслонки и включения вентилятора, выдает сигналы для прогрева
калорифера и электропрогрева заслонки. Определение времени года происходит либо
автоматически по температуре наружного воздуха, либо вручную в зависимости от
положения внешнего переключателя «ВРЕМЯ ГОДА»: «АВТОМАТИЧЕСКИ» \ «ЗИМА» \
«ЛЕТО».
В
рабочем режиме зимой при понижении температур воздуха притока или обратной воды
калорифера контроллер открывает клапан на воде. Если в дальнейшем температура
повышается, то регулирование температуры приточного воздуха продолжается. Для
защиты от замораживания в контроллере также сравнивается температура обратной
воды с расчетной по графику (для текущего значения температуры наружного
воздуха).
Если
температура продолжает падать еще ниже, то контроллер переводит установку в
стояночный режим. Это состояние продлится до тех пор, пока обслуживающий
персонал не проверит оборудование, устранит причину и не подтвердит свое
вмешательство переводом внешнего переключателя в состояние СТОП, а затем в
состояние ПУСК. Для защиты от замораживания зимой автоматически включается
насос.
Дополнительная
защита происходит через релейные схемы независимо от контроллера при замыкании
дискретного датчика, установленного в холодной части калорифера и размыкании
датчика пожарной безопасности.
5
Сигнализацию через дискретный выход контроллера: о возможности замораживания,
неисправности датчиков, вентиляторов и насосов, загрязнения воздушного фильтра,
и других отказах. Особый алгоритм регулирования при отказах. Архивирование
отказов в памяти контроллера.
6
Индикацию температур, давления на воздушном фильтре, состояния дискретных
датчиков и т.д., а также настройку параметров контроллера при помощи
встроенного в контроллер пульта оператора. Возможность вывода информации на
экран монитора компьютера, Notebook, PDА или другого средства вычислительной
техники через RS232C. Возможность связи через интерфейс RS485 с другими
контроллерами комплекса КОНТАР, объединенными в единую сеть (в качестве Master
или Slave). Возможность наглядного отображения информации о состоянии системы
управления через Internet \ Ethernet на компьютер или мобильный телефон – в том
числе мгновенная передача информации об отказах: возможности замораживании,
обрывах датчиков, пожаре, проблемах напряжения питания контроллера.

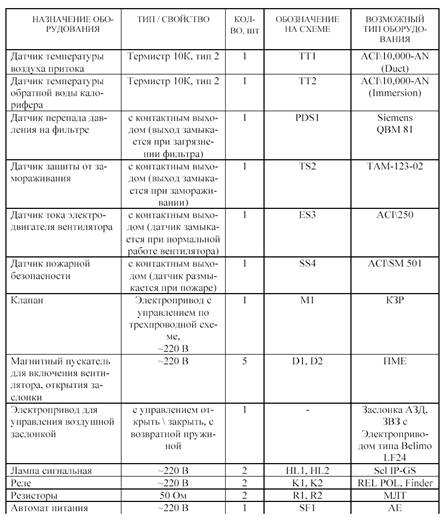

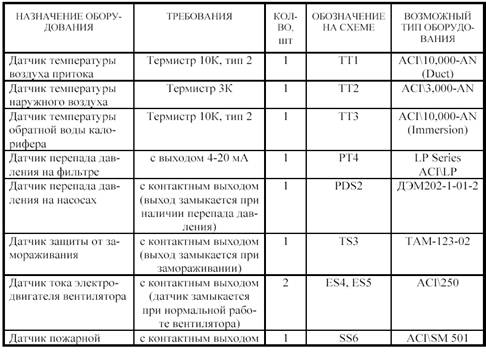

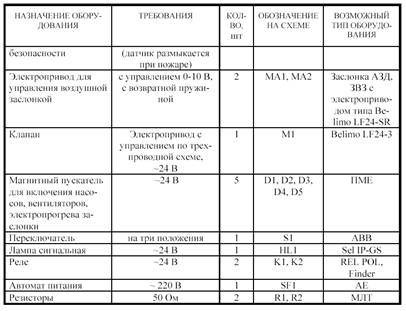

Таблица
- Пример спецификации для автоматизации установки приточной вентиляции для
схемы на базе МС8.2
