Nном, кВт
|
8,5
|
nэд max об/мин
|
7500
|
nном об/мин
|
2000
|
M, Н×м
|
33
|
5.2 Определение диапазонов регулирования с постоянной
мощностью и постоянным моментом
5.2.1
Определение диапазона регулирования частот вращения шпинделя
Диапазон регулирования электродвигателя определяем по формуле:
(2)
5.2.2 Определение диапазонов регулирования с постоянной мощностью и
постоянным моментом
Диапазон регулирования с постоянной мощностью определяем по
формуле:
(3)
где b=4 для многоцелевых станков.
С учётом найденных параметров технических характеристик и типа
привода
Диапазон регулирования с постоянным моментом определяем по формуле:
(4)
5.3
Определение ряда регулирования переборной коробки
5.3.1
Предварительное определение ряда регулирования переборной коробки
Первоначально знаменатель ряда, принимается равным диапазону
регулирования двигателя с постоянной мощностью (RЭР), и должен быть меньше
него, как минимум на 5%.
(5)
(6)
5.3.2
Уточнение знаменателя ряда регулирования коробки и диапазонов регулирования
При округлении числа ступеней коробки в большую сторону
фактический знаменатель ряда уменьшается. Необходимо уточнить его значение.
(7)
Диапазоны регулирования необходимо уточнить по принятому
окончательно значению знаменателя.
(9)
(10)
С уменьшением знаменателя ряда частот коробки диапазон
регулирования привода по полю может быть уменьшен до значения jК, поэтому максимальная
частота вращения электродвигателя снижается:
(11)
Минимальная частота вращения электродвигателя определяется
диапазоном регулирования привода с постоянным моментом.
5.5
Выбор типа привода
Для заданного числа ступеней коробки предпочтительным является
использование встроенного привода с автоматической переборной коробкой с
использованием подвижных блоков колёс перемещаемых с помощью кулачкового
механизма. В данном случае приемлем вариант с нормальной структурой: 1*2*2=4.
5.6
Составление структурной сетки привода
Для выбранной структуры привода главного движения выбирается
прямой кинематический порядок привода: 1*2*2=4.

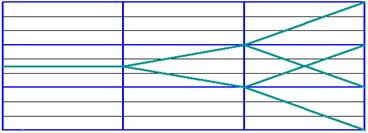

В соответствии с этим структурная сетка привода
будет выглядеть так:
Окончательно принимаем следующую кинематическую схему.

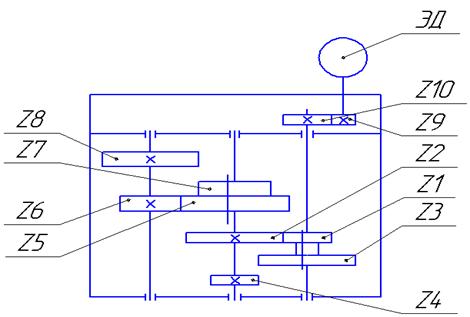

Кинематическая схема привода модуля главного движения показана на рисунке 6.
Рис.
5
Структурная сетка
Рис
6. Кинематическая схема привода модуля главного движения
5.7
Построение графика частот вращения шпинделя
Рис

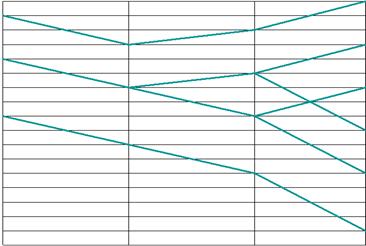

7. График частот вращения шпинделя
5.8
Определение передаточных отношений шпинделя
С помощью графика частот (Рис 7.) определяем все передаточные
отношения.
5.9
Определение чисел зубьев передач
Исходя из значений передаточных отношений, определим числа зубьев
передач табличным методом.
Суммарное число:
6
Расчёты и разработка конструкции модуля с применением ЭВМ
6.1
Расчёт мощности на валах
Мощность на i-том валу:
где -
коэффициент потери мощности для i-того вала.
Коэффициенты принимаются по рекомендациям [2]
Для первого вала:
;
где - КПД
пары подшипников, рекомендуют ; ;
- КПД зубчатой постоянной
передачи, рекомендуют;;
Для второго вала:
Для третьего (шпиндель) вала:
6.2
Выбор расчётной цепи
За расчетную цепь принимаем нижнюю ветку графика от номинальной
частоты вращения двигателя. В качестве расчетных частот для определения максимальных
моментов на валах примем:
n1=1120 об/мин
n2=560 об/мин
n3=140 об/мин
6.3
Расчет максимальных моментов на валах
Момент на i-том валу:
(
где -
расчетная частота вращения i-того вала.
6.4
Предварительный расчет валов
В качестве материала для валов выбираем Сталь 45Х ГОСТ 4543-71.
Предварительный расчет валов веду на кручение по допустимым
напряжениям.
Диаметр выходного конца i-того вала при допускаемом напряжении кручения:
;
Для данногослучая:
6.4.1
Эскизы валов
Рис.
9 Эскиз входного вала
Рис.10 Эскиз промежуточного
вала
Рис.11.
Эскиз шпинделя
Как видно из эскизов валов все диаметры увеличиваются в одну
сторону, т.е. условие сборки обеспечиваются.
6.5
Расчёт зубчатых передач проектный
Расчет ведется по самой нагруженной передаче i1. Как видно из графика
максимальный момент на валах возникает при работе двигателя на номинальной
частоте, следовательно, на этой частоте и ведем расчеты.
Для колес Z1-Z4 принимаем сталь 45, 240-280HB, c т.о. улучшение. Для
колес Z5-Z8 принимаем сталь 35хм,
45HRC, с т.о. закалка.
Исходя из унификации деталей, инструментов и используемых
материалов, необходимо изготавливать колеса из одного материала, при этом
желательно в одной группе иметь один модуль. Поэтому проводим расчет самой
нагруженной передачи. По результатам вычислений, для менее нагруженных передач,
назначим параметры(модуль, материал колес и т.д.)
Определение допускаемых контактных напряжений
(9)
где-
предел выносливости материала, принимаем по таблице 8.9 [9]
=720 МПа
для стали 45 240…280 HB
=965 МПа
для стали 35ХМ 45 HRC
-
коэффициент безопасности, принимаем по таблице 8.9 [10]
=1,1
-
коэффициент долговечности, принимаем =1
МПа
Мпа
МПа
МПа
Определение допускаемых напряжений изгиба
(10),
где -
предел выносливости зубьев по напряжениям изгиба, принимаем по таблице 8.9 [9]
=400 МПа
для стали 45 240…280 HВ
=650 МПа
для стали 35ХМ 45 HRC
-коэффициент
безопасности, принимаем по таблице 8.9 [9]
=1,5 для
стали 45 240…280 HВ
=1,75 для
стали 35ХМ 45 HRC
-
коэффициент, учитывающий влияние двухстороннего приложения нагрузки
=1 для
односторонней нагрузки
-
коэффициент долговечности, принимаем =1
МПа
МПа
МПа
МПа
(11),
где u - передаточное число передачи
-
приведённый модуль упругости, МПа для всех сталей
- момент
на ведомом валу
-
коэффициент концентрации нагрузки по контактным напряжениям, принимается по
графику ([9], рис. 8.15) при - коэффициент ширины колеса относительно его
диаметра
Это коэффициент ширины колеса относительно межосевого расстояния.
По рекомендации ([9], стр. 93) принимаем
Межосевое расстояние определяют для наиболее тяжелонагруженных пар
колёс, для которых передаточное число наибольшее, а число оборотов колеса
наименьшее. Такими парами являются z1 z2 и .
Межосевое расстояние между I и II валом
мм
Расчётный модуль мм
По ГОСТ 9563-60 принимаем = 2 мм
Уточнение межосевого расстояния
мм
Межосевое расстояние между II и III валом
мм
Расчётный модуль мм
По ГОСТ 9563-60 принимаем = 3 мм
Уточнение межосевого расстояния.
мм
По [9], стр. 138
мм
мм
Для облегчения переключения зубчатые венцы выполняются с
бочкообразной формой рабочих торцов зубьев.
В результате рабочая длина зуба уменьшается примерно на величину (см. Рисунок 12), где h- высота зуба
мм
мм
мм
мм
Поэтому окончательная ширина венцов зубчатых колёс будет
мм
мм
Для того, чтобы выполнить проверочные расчеты передач достаточно
сделать проверочный расчет самой нагруженной передачи. В наиболее
неблагоприятных условиях находятся зубчатые колёса , прочность которых
проверим с помощью программного обеспечения, разработанного в
«СТАНКИНе».Результаты проверки приведены на рисунке 13.
Рисунок

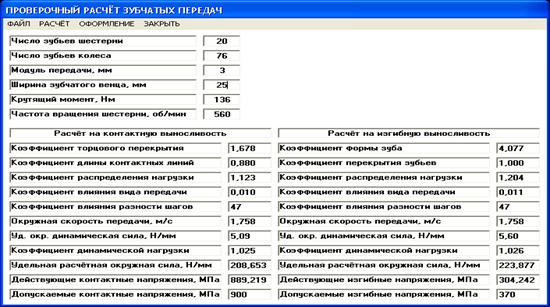

13. Результаты проверки
По результатам проверочного расчета можно сделать вывод,
проверяемая передача работоспособна, так как действующие изгибные и контактные
напряжения меньше допустимых.
6.6
Расчёт шпиндельного узла
6.6.1
Разработка конструкции шпиндельного узла
Расчет шпиндельного узла производим с помощью автоматизированной
подсистемы расчетно-конструкторских работ «Шпиндель» (разработчик- СТАНКИН).В
качестве переднего конца шпинделя выбираем стандартный конец для фрезерных
станков с конусностью 7:24 ГОСТ 836-72. Используя значение ширины рабочего
стола (для данного типоразмера деталей принимаем ширину стола равной 200 мм),
получаем размеры переднего конца шпинделя. Вводя максимальные обороты шпинделя,
определяем параметр быстроходности, и определяю схему опор шпинделя. Эскиз
переднего конца шпиндельного узла, полученный при помощи автоматизированной

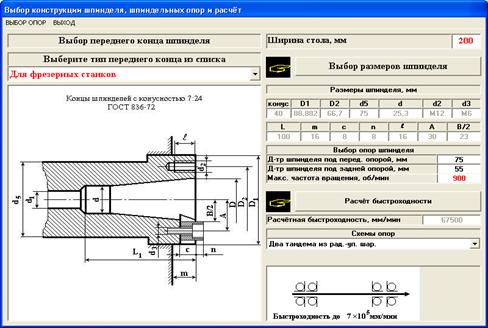

подсистемы, представлен на Рис.14.
Рис.14.
Конструкция переднего конца шпинделя
Подшипники нижней опоры помещаем в стакан, закрепленный в корпусе.
Опору фиксируем в обоих осевых направлениях по схеме «Х». Сверху подшипники
затягиваем гайкой.
Радиальный зазор в опорах регулируется гайкой и толщиной набора
тонких металлических прокладок между крышкой и стаканом.
6.6.2
Расчет шпиндельного узла на жёсткость
Используя пакет программ “Станкин” [7] получаем следующие
результаты:
Рис.15

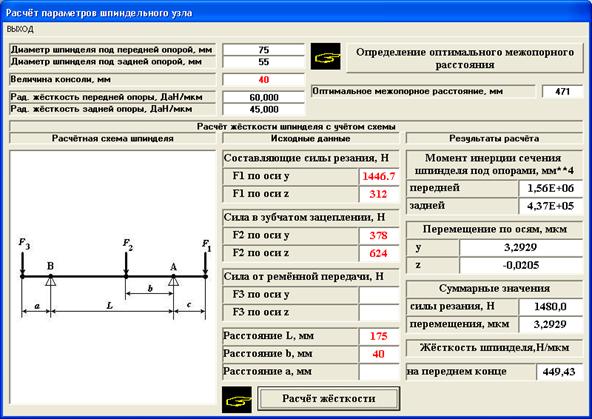

Результаты расчета на жесткость
Необходимая жесткость шпинделя обеспечивается, так как ее значение
находится в диапазоне от 200 до 500 Н/мкм.
7
Проверочные расчёты
7.1
Проверочный расчёт вала
Проверяем промежуточный вал, т.к. он самый нагруженный.
Проверочный расчет промежуточного вала, а также подшипников
находящихся на этом валу производится с помощью программы KOMP_IR. Результаты проверочных
расчетов приведены на рис. 16 и рис.17.
Рис.16

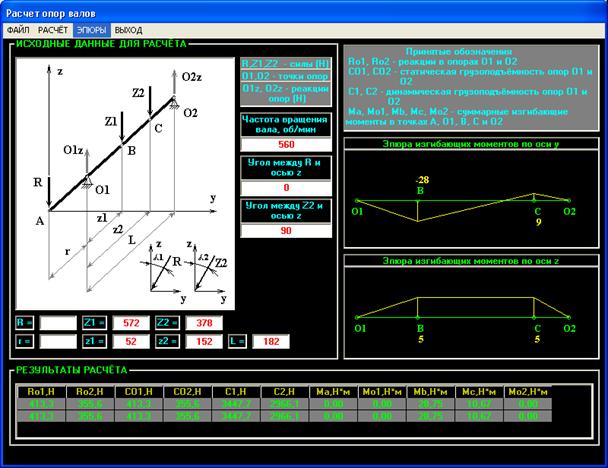

Результаты расчета подшипников и построения эпюр
Рис.17.

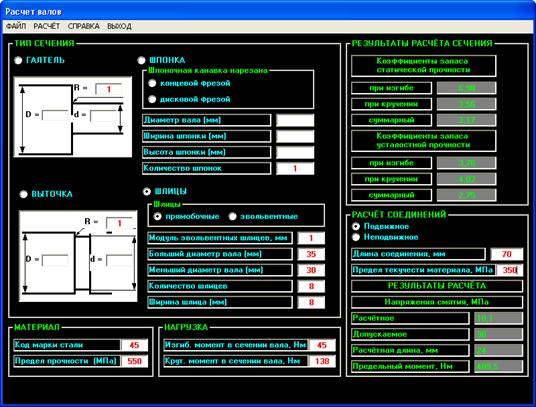

Результаты проверки шлицевого вала
С помощью пакета программ “Станкин” [7], находим, что суммарный
коэффициент запаса усталостной прочности равен s=2,75. Это говорит о том,
что рассматриваемый вал выдерживает действующие нагрузки.
