Творческий проект: Полка для ремнабора
МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное
учреждение
высшего профессионального образования
«Ишимский государственный педагогический институт им.
П.П. Ершова»
Дисциплина
«Методика преподавания технологии»
Творческий проект: Полка для ремнабора
Ишим,
2013 г
План работы по проекту
Обоснование возникшей проблемы и потребности.
Анализ идей и выбор оптимального варианта.
Последовательность изготовления изделия.
Экономическое обоснование.
Самооценка.
Защита проекта.
Задача: разработать конструкцию и изготовить
полку.
Технические требования к изделию:
а) полка должна быть функциональной;
б) на полке должен размещаться велосипедный
ремнабор.
в) она должна хорошо вписываться в интерьер
гаража и удобно крепиться у парковки велосипедов.
Обоснование проекта
В качестве домашнего задания нужно было
выполнить творческий проект, и я выбрал полку, так как в гараже велосипедный
ремнабор раскидан по разным местам. Необходима полка для того чтоб все нужное
для ремонта велосипеда было в одном месте.
А так же полка должна быть в духе гаражного
андеграунда и не должна сильно выделяться из интерьера при чил-аут посиделках с
мужиками.
Анализ идей и выбор оптимального варианта
Для решения данной задачи были рассмотрены в
качестве материала металл, дерево дуба, ольхи и ФАНЕРА. Выбор пал на последние,
т.к оно дешевле всего и подходит по внешнему виду без дополнительной обработки,
экономя трудо-часы и расходные материалы. А так же большую роль сыграло наличие
в гараже обрезков ФАНЕРА, и полное отсутствие заготовок из дуба и ольхи.
В выборе дизайна рассматривались нижеследующие
варианты, но полка должна быть так же транспортабельной и и сразу представлять
готовое изделие. Поэтому было решено изготовить собственный дизайн, отвечаемый
всем требованиям.

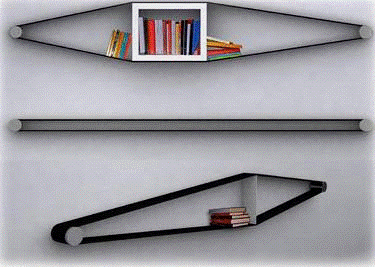

Вариант №1

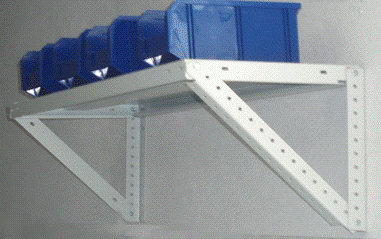

Вариант№2
Описание
Форма изделия построена по принципу простоты и
симметрии. Полка должна быть простой, быстрой в сборке и вмещать ремкомплект.

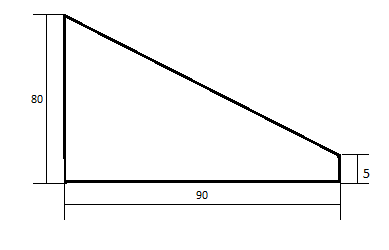

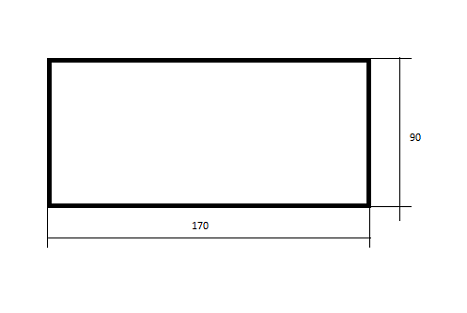

Размеры деталей заготовки
шт
шт
Размер полки:
длина: 180 мм;
ширина: 100 мм.
Используемый материал - ФАНЕРА.
№
|
Последовательность
выполнения работ
|
Инструменты
и приспособления
|
1.
|
Выбрать
материал заготовки
|
Верстак,
линейка,
|
2.
|
Разметка
заготовок с допусками
|
Карандаш,
линейка,
|
4.
|
Выпиливание
заготовок
|
Пила,
тиски
|
5.
|
Зачистка
кромок
|
Набор
надфилей, напильник, шлифовальная шкурка
|
7.
|
Зачистка
поверхности
|
Шлифовальная
шкурка
|
8.
|
Присоединение
петель
|
9.
|
Сборка
|
Отвертка,
саморезы, тиски
|
Экономический расчёт затрат на изделие
Затраты на проектирование и изготовление изделия
должны окупаться той пользой, которую оно приносит, и быть меньше его
стоимости. Они во многом зависят от расходов на материалы и определяются
следующим образом. Вначале подсчитывают, сколько и каких материалов потребуется
на изготовление деталей изделия.
Для изготовления полки не используются станки.
Стоимость складывается из стоимости материала, затрат на освещение, расходные
материалы и оплаты работы за изготовление.
ФАНЕРА «Softboard» 2500Х1200Х10 мм. Цена: 224
руб что составляет 0,008 руб за см2.
Для изделия необходимо 450 см2. Стоимость
материала = 3,6 руб.
Саморез 6 шт = 4 руб.
декоративный полочка заготовка проектирование
Затраты на общее и местное освещение
Допустим, что в мастерской горит 10 ламп
накаливания по 100 ватт. Их общая мощность - 0,1 квт. х 10 = 1 квт. Время
работы 1 час при цене 1 квт. электроэнергии равном 0,88 руб., стоимость
расходов на общее освещение в течение указанного времени составит: 0,88 руб.
Оплата труда : 2000 рублей.
Итого :2008,5 рублей.
Цена полок в магазине равна приблизительно
200-250 рублей. Отсюда вывод: я могу изготавливать мебель только эксклюзивно и
под заказ в единственном числе, иначе выгоднее купить в магазине.
Анализ выполненной работы.
Я считаю свою работу оригинальной, потому что
таких нет в магазинах, на рынках. Моя модель является эксклюзивной. В процессе
работы у меня появились идеи для создания ряда новых изделий подобного типа.
Наиболее интересным для меня разделом
«Технологии» является раздел «Творческие проекты». Это и способствовало
созданию этого изделия. А такой раздел, как «Предпринимательство» поможет
выполнить бизнес-план и появится перспектива выхода на рынок с подобными
изделиями.
