Фоторезистор
Фоторезистор
ФОТОРЕЗИСТОР (от фото... и резистор), представляет
собой непроволочный полупроводниковый резистор , омическое сопротивление
которого определяется степенью освещенности . В основе принципа действия
фоторезисторов лежит явление фотопроводимости полупроводников.
Фотопроводимость- увеличение электрической проводимости полупроводника под
действием света. Причина фотопроводимости — увеличение концентрации носителей
заряда — электронов в зоне проводимости и дырок в валентной зоне.
Светочувствительный слой полупроводникового материала в таких сопротивлениях
помещен между двумя токопроводящими электродами. Под воздействием светового
потока электрическое сопротивление слоя меняется в несколько раз (у некоторых
типов фотосопротивлений оно уменьшается на два- три порядка). В зависимости от
применяемого слоя полупроводникового материала фотосопротивления подразделяются
на сернисто-свинцовые, сернисто-кадмиевые, сернисто-висмутовые и поликристаллические
селено- кадмиевые. Фотосопротивления обладают высокой чувствительностью ,
стабильностью , экономичны и надежны в эксплуатации. В целом ряде случаев они с
успехом заменяют вакуумные и газонаполненные фотоэлементы.
Основные характеристики фотосопротивлений.
Рабочая площадь.
Темновое сопротивление (сопротивление в полной
темноте), варьирует в обычных приборах от 1000 до 100000000 ом.
Удельная чувствительность, где:
Предельное рабочее напряжение ( как правило от 1 до
1000 в ).

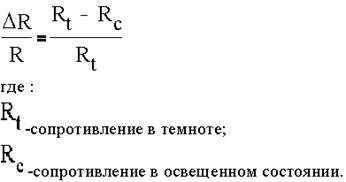

Среднее относительное изменение сопротивления, % -
обычно лежит в пределах 10 - 99,9 %,
6. Средняя кратность изменения сопротивления ( как
правило от 1 до 1000 ). Определяется соотношением : Rt/Rc.
Применение: устройства воспроизведения звука, системы
слежения, различные устройства автоматики.
Схема включения фоторезисторов:
При определенном освещении сопротивление фотоэлемента
уменьшается, а, следовательно, сила тока в цепи возрастает, достигая значения,
достаточного для работы какого- либо устройства ( схематично показано в виде
некоторого сопротивления нагрузки ).
СПИСОК ЛИТЕРАТУРЫ
Белов И. Ф., Дрызго Е. В. Справочник по радиодеталям. М.,
“ Советское радио”, 1973.
2. Шифман Д. Х. Системы автоматического управления.
М., “Энергия”, 1965.
