ПРИНЦИП СОЗДАНИЯ МОЩНОГО ЛАЗЕРА НА СВОБОДНЫХ ЭЛЕКТРОНАХ.

Показана возможность создания лазера на свободных электронах,

перестраиваемого вплоть до диапазона гамма-лучей.

В настоящее время интенсивно развивается релятивистская электроника. Значительное место в ней занимают устройства, которые называются лазерами на свободных электронах (ЛСЭ). Их принцип основан на том, что движущаяся заряженная частица (ДЗЧ) приводится в колебательное движение поперек направления своего движения. При этом возникает излучение в малом телесном угле вперед по направлению движения ДЗЧ. Это излучение зависит от продольной скорости ДЗЧ, и шага ондулятора (см. ниже). Оно может быть когерентным, что и дало название ЛСЭ.

Для того, чтобы частица имела поперечные колебания, применяется система называемая ондулятором. По принципу воздействия на ДЗЧ ондуляторы делятся на электрические и магнитные. Здесь рассматривается магнитная система Рис. 1.

Недостатком существующих ондуляторов является то, что для создания необходимого магнитного поля (МП) используются постоянные электромагниты с сердечником. Это конструктивно ограничивает шаг ондулятора - Lонд ( период изменения МП в системе).

Рис. 1 Рис. 2

Для создания интенсивного пучка ДЗЧ и увеличения выходной мощности ЛСЭ, применена многоканальная схема со сложением отдельных пучков (Рис. 2)

Источником ДЗЧ могут быть электронные и ионные пушки, радиоактивные источники высокой интенсивности (Pu, Co, Sr …), космические лучи и потоки ДЗЧ от Солнца. Вполне возможно применение ТРЕГа в качестве источника ДЗЧ – тогда это будет протонный или альфа-лазер.

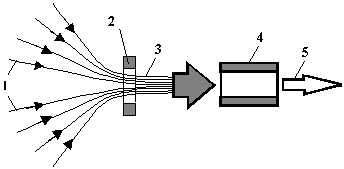

На Рис.2 показаны: 1 - первичные пучки ДЗЧ; 2 - рассеивающая магнитная линза; 3 - суммарный пучок ДЗЧ; 4 - ондулятор; 5 - выходное излучение.

Особенностями данной схемы являются: 1) применение для сборки пучков универсальной магнитной линзы в рассеивающем режиме - это позволяет минимизировать апертуру суммарного пучка ДЗЧ; 2) применение магнитного ондулятора со сверхмалым, регулируемым периодом, что позволяет значительно повысить частоту выходного излучения. При увеличении энергии излучаемого кванта до 80MeV, становится возможной фотоядерная реакция: ₈₃Bi²⁰⁹+80MeV® ₇₉Au¹⁹⁷+2₂He⁴+4n^O. Появляется возможность фотоядерного разложения радиоактивных отходов, обычных и боевых ядерных материалов.

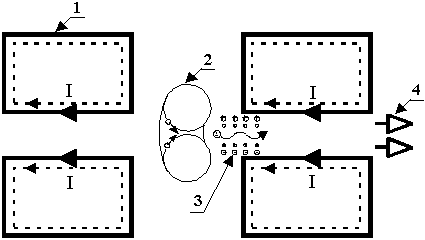

На Рис.3 показаны: 1) секционированная тороидальная катушка с током I (для секций могут быть использованы обмотки электродвигателей различного типа, мощности и назначения); 2) тороидальное плазменное образование с ДЗЧ (сильно увеличено); 3) МП, исполняющее роль ондулятора; 4) выходное излучение. Пунктиром показаны дополнительные управляющие слаботочные обмотки.

Они используются для создания слабого МП, которое однонаправлено с основным МП и вращается путем последовательного цикличного переключения обмоток. Это МП – для динамического выравнивания возможных технологических неоднородностей основного МП.
