Реконструкция здания бытового корпуса по ул. Ленинградской, 152 под многоквартирный жилой дом

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

.1 Технический паспорт здания

.2 Оценка технического состояния здания

.2.1 Определение физического износа здания по срокам эксплуатации

.2.2 Определение физического износа здания по удельным весам стоимости конструкции

.2.3 Определение морального износа здания

.2.4 Общее заключение о техническом состоянии реконструируемого здания

.3 Объёмно-планировочное решение здания после реконструкции

.4 Конструктивное решение здания после реконструкции

.4.1 Стены и перегородки

.4.2 Фундаменты

.4.3 Перекрытия, лестницы

.4.4 Кровля

.4.5 Окна, двери и полы

.4.6 Лифты

.5 Теплотехнический расчет ограждающих конструкций

.5.1 Теплотехнический расчет стены

.5.2 Теплотехнический расчет кровли

.6 Внешняя и внутренняя отделка здания

.6.1 Внешняя отделка

.6.2 Внутренняя отделка

.7 Инженерное оборудование

.7.1 Отопление

.7.2 Водоснабжение и канализация

.7.3 Вентиляция

. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Проверочный расчет фундамента здания

.1.1 Общая характеристика конструкции фундамента

.1.2 Сбор нагрузки на покрытие и перекрытие

.1.3 Сбор нагрузки по сечению 1-1

.1.4 Сбор нагрузки по сечению 2-2

2.1.5 Определение ширины подушки фундамента

. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Область применения

.2 Технология и организация выполнения работ

.3 Транспортирование и хранение материалов

.4 Требования к качеству и приемке работ

.5 Техника безопасности

.6 Потребность в ресурсах

. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

.1 Общие данные

.1.1 Характеристика условий строительства

.1.2 Природно-климатические условия строительства

.2 Описание выполнения отделочных работ с указаниями по технике безопасности

.2.1 Подготовительный и основной периоды строительства

.2.2 Земляные работы

.2.3 Устройство фундаментов

.2.4 Отделочные работы

.2.5 Транспортные работы

.2.6 Указания по охране труда

.3 Расчет численности персонала строительства

.4 Подбор строительного крана

.5 Расчет потребности в ресурсах

.5.1 Расчет потребности в электроэнергии

.5.2 Расчет потребности в тепле

.5.3 Расчет потребности в воде

.5.4 Расчет потребности в транспортных средствах

.6 Технико-экономические показатели проекта

. ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ

.1 Контроль технического состояния здания в процессе эксплуатации

.2 Проведение текущих и капитальных ремонтов

.2.1 Текущий ремонт здания

.2.2 Капитальный ремонт зданий

.3 Мeрoприятия, прeдусмoтренные для малoмoбильных групп населeния

. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

.1 Кладочные работы

.1.1 Организация работ

.1.2 Организация рабочих мест

.2 Монтажные работы

.2.1 Организация работ

.2.2 Организация рабочих мест

.2.3 Порядок производства работ

. ЭКОЛОГИЧЕСКИЙ РАЗДЕЛ

. НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ



ВВЕДЕНИЕ

ВКР разрабатывается для реконструкции трехэтажного бытового корпуса в г. Вологде, ул. Ленинградская, 152 под многоквартирный жилой дом.

В проекте был запланирован 6-ти этажный многоквартирный жилой дом - без подвала, с верхним теплым техническим чердаком, с общей площадью квартир - 1268,71 кв. м., жилая площадь квартир - 731,76 кв. м, площадь технических помещений 1-го этажа - 22,12 кв. м. Количество квартир - 35, из них однокомнатных - 29, трехкомнатных - 6. Размеры в плане 29,72 м × 11,57 м, высота этажа 2,8 м.

Проектом реконструкции предусмотрены перепланировка и мероприятия, способствующие приведению здания к современным нормам и требованиям.

Комплекс работ по благоустройству предусматривает:

устройство проездов и тротуаров из асфальтобетона;

устройство автостоянок;

устройство площадок для отдыха детей и взрослых;

устройство площадки для занятий физкультурой

устройство хозяйственных площадок (в т.ч. для устройства контейнеров для сбора ТБО);

озеленение участка.

Перечень мероприятий по защите строительных конструкций и фундаментов от разрушения:

По периметру здания выполнена отмостка для предотвращения замачивания грунтов вблизи здания.

Мероприятия по защите конструкций, расположенных в грунте, и кирпичных стен от замачивания и фундаментов от сил морозного пучения грунтов:

расположение подошвы фундамента ниже глубины промерзания грунта;

обратная засыпка фундамента непучинистым грунтом;

возведение монолитных железобетонных фундаментов на песчаной подушке;

основание фундамента выполнено уширенным, в виде опорной площади.

Актуальность проекта в том, что в Вологде с каждым годом растет население, поэтому потребность в жилье увеличивается, данный участок работ расположен по ул. Ленинградской в юго-западном районе города и представляет собой часть городской территории с капитальными многоэтажными зданиями, с большим количеством инженерных коммуникаций, что является большим плюсом.

По климатическим условиям г. Вологда является типичным для северо-западной полосы. Климат умеренно-континентальный с неустойчивым режимом погоды. Средняя температура июля составляет +16,8С^О, января -12,6С^О. Среднее годовое количество осадков -588мм. Продолжительность устойчивого снежного покрова 154 дня. Средняя высота снежного покрова- 0,70м. Глубина промерзания грунтов средняя 0,67м, максимальная 1,6м.

Направление ветра в основном юго-западное. Средняя скорость годовая и многолетняя 4,2м.

Согласно главам СНиП 23-01-99*, СП 20.13330.2011 для района строительства приняты следующие расчетные параметры:

класс здания - 2;

степень долговечности - 2;

климатический район - II,

климатический подрайон-IIВ;

температура наружного воздуха наиболее холодной пятидневки (обеспеченностью 0,92) -32^оС;

средняя температура периода со средней суточной температурой воздуха ≤ 8°С - (-4,1⁰С);

продолжительность отопительного периода 231 сутки;

нормативная снеговая нагрузка для IV снегового района - 2,4 кПа (240 кгс/м²);

нормативный скоростной напор ветра для I ветрового района - 0,23 кПа (23 кгс/м²);

скорость ветра - 5м/с;

район строительства не сейсмичен.

максимальная глубина нулевой изотермы грунта 1,5-1,8м.





1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ



.1 Технический паспорт здания

Таблица 1.1

Технический паспорт здания, г. Вологда, ул. Ленинградская, д.152

Характеристика здания	По типовому проекту до реконструкции	Предусмотрено проектом реконструкции
1	2	3
Бытовой корпус	1992	2016 г, в многоэтажное жилое здание.
Надстройка	Не производилась	Надстройка 3 этажей высотой 2,80м, пристройка дополнительных объемов
Планировка	Секционная	Секционная
Количество этажей	3	6
Площадь этажа	272м2	Первый этаж - 272м2, Второй этаж - 272 м2
Фундаменты	Ленточный по ГОСТ 13579-78; 13580-85	Проведение ремонтных работ.
Наружные стены	Керамический кирпич, толщина 640 мм	Существующие стены толщиной 640мм утепляются и новые, 380мм, с наружным утеплением 100мм RockwoolВЕНТИБАТТС[2].
Внутренние стены	Кирпичные толщина 380 мм	То же 1-6 этажи- кирпичные стены, толщина 380 мм
Перекрытия	Железобетонные многопустотные плиты толщиной 220 мм по серии 1.020-1/83; Б1.041.1-1.2000	Ремонт существующих перекрытий и устройство железобетонных перекрытий толщиной 220 мм в надстраиваемой части здания
Перегородки	Кирпичные толщиной 120 мм	Межкомнатные-армокирпичные толщиной 65 мм из кирпича глиняного обыкновенного по ГОСТ 530-2007. Межквартирные перегородки толщиной 250 мм из двух слоев кирпича по 65 мм, раскрепленных кирпичными диафрагмами через 1м, с заполнением внутреннего пространства пенополистиролом ПСБ-С-35 (ГОСТ 15588-86).
Кровля	Железобетонные плиты пустотные	Кровля плоская малоуклонная с внутренним организованным водостоком. Уклон в соответствии с СП 17.13330.2011 - 2%.
Водосток	Организованный, наружный.	Организованный, внутренний, системы HUNTER
Двери наружные	деревянные, утепленные	деревянные, утепленные с покраской эмалью
Двери внутренние	деревянные	Двери входные квартирные: - деревянные, усиленной конструкции
Окна	Деревянные с двойным остеклением по ГОСТ 11214-86	деревянные или пластиковые оконные блоки с тройным, раздельно-спаренным остеклением
Полы	Из рулонных материалов и плитка	Плитка «керамогранит» (противоскользящая) по серии 2.044КЛ-1
Отделка наружная	Облицовка стен штукатуркой	Облицовка стен фасадной системой «ALUKOM»
Отделка внутренняя	Облицовка стен штукатуркой и плиткой, окраска водными составами	Оклейка обоями
Подвал	-	-
Лифты	нет	Лифт ПП-0621Щ с грузоподъемностью 630кг и скоростью 1м/с
Лестницы	Железобетонные	Сборные железобетонные по ГОСТ 8717.1-84 на металлических косоурах, сборные ж.б. серийные
Инженерное оборудование
Отопление	однотрубная со стояками с верхней разводкой магистралей по техническому этажу жилого дома	однотрубная со стояками с верхней разводкой магистралей по техническому этажу жилого дома
Водопровод	хозяйственно-питьевой и горячий водопровод	хозяйственно-питьевой и горячий водопровод
Канализация	Бытовая, дождевая	Бытовая, дождевая
Газификация	нет	нет
Электроснабжение	360/220 от наружной сети	360/220 от наружной сети
Телефонная антенна	есть	есть
Противопожарная сигнализация	По ГОСТ 26342-82	То же, с устройством на надстраиваемый этаж
Вентиляция	естественная, приточно-вытяжная	естественная, приточно-вытяжная

1.2 Оценка технического состояния здания

Нормативный срок эксплуатации здания определяется по основным несущим конструкциям (до реконструкции).

Фундамент - ленточный; стены наружные - кирпичные толщиной 640 мм;

перекрытия - железобетонные многопустотные толщиной 220 мм.

Здание относится ко 2 группе капитальности с нормативным сроком эксплуатации 150 лет.

Уровень ответственности здания определяем по ГОСТ Р 54257-2010. Здание относится ко 2 группе ответственности - нормальный γ_n = 1.0, поэтому в дальнейших расчетах условно учитывать его не будем.



.2.1 Определение физического износа здания по срокам эксплуатации

Проведение реконструкции предполагается в 2016 году, здание было построено в 1992 году, на момент реконструкции фактический срок службы составил:

Т_э = 2016 - 1992 = 24, год,

где 2016 г. - год планируемой реконструкции;

г. - год постройки.

Физический износ определяем по [6]:

Ф_з = (Т_э / Т ) ∙100,%, (1)

Ф_з = (24 / 150)∙100% = 16%

Данный метод является приближенным, т.к. не оценивает фактических повреждений и дефектов конструкций. Его можно использовать для составления планов обследования зданий и проведения капитального ремонта. При реконструкции здания требуется более точная оценка технического состояния основных несущих конструкций.



.2.2 Определение физического износа здания по удельным весам стоимости конструкции

Обследование зданий производилось в соответствии с [1].

В процессе обследования конструкций здания были выявлены дефекты и повреждения, на основании которых составлена таблица 1.2 физического износа конструкций здания.

Таблица 1.2

Физический износ конструкций здания

Наименование элемента			Признаки износа	Количественная оценка	Физ. износ,%	Примерный состав работ
1			2	3	4	5
Фундамент ленточный			Мелкие трещины, местами нарушения штукатурного слоя стен и цоколя	Ширина трещин 1,5 мм	15	Затирание трещин
Стены кирпичные			Отслоение штукатурки; уменьшение прочности кирпичной кладки; в карнизах и перемычках трещины; увлажнение стен	Глубина разрушения швов до 2 см на площади до 30%.Ширина до 2мм	25	Ремонт штукатурки и кирпичной кладки, подмазка швов, очистка фасадов, расшивка швов
Перегородки			Трещины в стыке перегородок с с потолками, в некоторых местах присутствуют сколы	Ширина трещин 2 мм. Повреждения на площади до 10%	15	Затирание трещин, заделка сколов
Перекрытия	Небольшое смещение плит одной относительно другой по высоте ввиду деформаций, отслоение слоя в заделке швов			Смещение плит до 1,5 см. Повреждения на площади до10%	15	Выравнивание потолка
Кровля, крыша	Вздутия, коробления верхнего слоя, трещины, отслаивания в местах сопряжения с вертикальными элементами, значительные протечки			-	45	Демонтаж всех слоев, плиты перекрытия используются как междуэтажное перекрытие, устройство необходимых слоев
Столбы	Уменьшение прочности кирпичной кладки, смятие кирпича под опорными подушками, сколы кирпича.			Глубина отколов 0,5 кирпича	25	Усиление колонны устройством обоймы.
Полы
- из керамических плит			Отсутствие некоторых плиток, местами вздутие	Повреждения на площади от 20% до 50%	35	Замена на керамогранитные плитки
- линолеум			Протертости у входов, в ходовых местах, порван в некоторых местах	Повреждения на площади до 10%	40	Замена на керамогранитные плитки
Окна			Небольшие трещины в сопряжениях коробок со стенами. Замазка местами отстала, частично отсутствуют шпатики, трещины стекол, повреждения отливов	До 15%	20	Замена на стеклопакеты
Двери			Дверные полотна и коробки (колоды) расшатаны, приборы частично утеряны, наконечники повреждены	До 50%	30	Установлены новые пластиковые двери с остеклением
Отделочные покрытия
- окраска водными составами			Пятна, вздутие, отслоения окрасочного слоя и шпаклевки	-	65	Полностью заменяются покрытия
- штукатурка			Выпучивание и отпадение штукатурки и листов большими массивами. При простукивании легко отстает	До 50% площади	10	Полностью заменяется штукатурка без подготовки поверхности
- плитка облицовочная			Мелкие трещины и сколы плитки. Местами выпадение или неплотное сопряжение плиток	На площади облицовки до 50%	30	Полная замена
- оклейка обоями			Трещины, загрязнения и обрывы в углах и местах установки электрических приборов, дверных проемов. Обесцвечивание и потемнение рисунка.	-	30	Полная оклейка
Система отопления (центральное)		Повреждение трубопровода (стояков, магистралей), массовая ржавчина, нерабочее состояние отопительных, плохая теплоизоляция трубопроводов		-	65	Система заменяется полностью
Система горячего водоснабжения		Нерабочее состояние системы: неисправность смесителей, полотенцесушителей, следы ремонта системы в виде хомутов, некоторых замен; массовая коррозия системы		-	65	Система полностью заменяется
Система холодного водоснабжения		Нерабочее состояние запорной арматуры, хомуты, поставленные при ремонтах ранее, следы замены частей трубопроводов, массовая коррозия элементов системы, повреждение смывных бачков		-	65	Система полностью заменяется
Система водостока и канализации		Неработоспособность системы; массовые повреждения приборов; следы ремонта (хомуты, ремонт и замена некоторых участков)		-	65	Полная замена системы
Система электрооборудования		Неисправность: проводки, щитков, приборов; отсутствие части приборов;		-	65	Полная замена системы
Лестницы		На ступенях сколы и выбоины, поврежденные перила, трещины на лестничных площадках поперек рабочего пролета		Ширина трещин 2 мм	30	Заделка выбоин, ремонт перил. Укрепление лестничных площадок

Физический износ здания определяем в табличной форме, таблица 1.3.

Таблица 1.3

Физический износ здания

Укрупненные конструктивные элементы здания	Уд. вес элемента по сборнику 28, %	Уд. вес элемента по приложению,%	Расчетный удельный вес элемента, %	Физический износ,%
				По результатам обследования	Средневзвеш. износ
1	2	3	5	6
Фундаменты	8	-	8	15	1,5
Стены	23	86	20	25	5
Перегородки		14	3	15	0,5
Перекрытия	10	-	10	15	1,5
Полы: - линолеум - керам. плитка	11
		65	7	40	3
		35	4	35	1,5
Кровля	3	40	1	45	0,5
		60	2		1
Двери	9	44	4	30	1,5
Окна		56	5	20	1
Отделочные работы: - плитка - штукатурка - обои - окраска водными составами	19
		8	1	30	0,5
		40	8	10	1
		35	7	30	2
		16	3	65	2
Инженерное оборудование	10	-	10	65	6,5
Лестницы Остальное	7	40	3	15	0,5
		60	4	30	1,5
Итого	100%		100%		31%

Заключение о состоянии здания по физическому износу.

По результатам обследования здания было выявлено, что состояние основных несущих конструкций находится в работоспособном состоянии.

Оценка состояния несущих конструкций производилась в соответствии с [12]. Инженерное оборудование по физическому износу находится в работоспособном состоянии, но в процессе реконструкции по решению заказчика выполняется замена инженерного оборудования.

Окна, двери, полы и отделка находятся в работоспособном и ограниченно работоспособном состояниях. При проведении реконструкции также производится их полная замена.

В целом физический износ составил 31%, поэтому реконструкция по физическому состоянию допустима и может быть произведена в 2016 году.



.2.3 Определение морального износа здания

Моральный износ здания определяем в соответствии с [13].

Моральный износ здания определяется по трем показателям:

дефекты архитектурно-планировочного решения;

отсутствие отдельных видов инженерного благоустройства;

несоответствие материала конструкций современным нормативным требованиям.

Определение морального износа архитектурно-планировочных решений выполняем в табличной форме, таблица 1.4.

Таблица 1.4

Определение морального износа планировки

Наименование показателей		Нормативное значение	Фактическое значение	Отклонение от нормы	Моральный износ,%
1		2	3	4	5
Наличие утепленных тамбуров на входе		Двойной тамбур	Имеется	Отсутствует	0%
Наличие мероприятий входной группы для маломобильных групп населения		Пандус, лифт	Не имеется	Присутствуют	3%
Размер крыльца		1,2х1,2; наличие навеса над крыльцом	Имеется	Отсутствует	0%
Ширина коридоров		Не менее 1,2 м	Имеется	Отсутствует	0%
Ширина маршей лестниц		1,35 м	Имеется	Отсутствует	0%
Высота помещений от пола до потолка		3,0 м	Имеется	Отсутствует	0%
Отметка пола помещения у входа в здание		Выше отметки тротуара перед входом не менее чем на 0,15 м	Имеется	Отсутствует	0%
Минимальная площадь отдельных помещений	Не менее 6 м2		Не имеется	Присутствует	1%
Оптимальная этажность здания	3 этажа - площадь свыше 2000 м2		Имеется	Отсутствует	0%
Тип лестниц	Л1, наличие естественного освещения в стенах на каждом этаже		Не имеется	Присутствует	1%
Площадь проема для освещения на лестничной площадке	1,2 м2 на каждом этаже		Имеется	Отсутствует	0%
Аварийных выход	Не менее 2		Имеется	Отсутствует	0%

Отсутствие отдельных видов инженерного благоустройства выполнено в табличной форме, таблица 1.5.

Таблица 1.5

Моральный износ инженерного оборудования здания

Наименование показателей	Фактическое значение	Отклонение от нормы	Моральный износ,%
1	2	3	4
Отопление	Имеется	Отсутствует	0%
Горячее водоснабжение	Имеется	Отсутствует	0%
Оборудование для маломобильных групп населения	Не имеется	Присутствует	1%
Пожарная сигнализация	Имеется	Отсутствует	0%

Полный моральный износ составляет 6%.

В реконструируемом здании имеются отклонения в планировочном решении: не предусмотрены мероприятия для маломобильных групп населения, наличие помещений площадью менее 6 м², отсутствует оборудование для маломобильных групп населения,



.2.4 Общее заключение о техническом состоянии реконструируемого здания

По результатам обследования здания и определения физического износа по удельным весам стоимости конструкции физический износ составляет 31%. Моральный износ здания составляет 6%.В целом состояние здания в соответствии с [9] находится в работоспособном состоянии, в связи с желанием заказчика изменяем назначение здания. Проведение реконструкции данного объекта допустимо.



.3 Объёмно-планировочное решение здания после реконструкции

Здание жилого здания имеет сложную форму в плане с размерами в осях 29,72х11,52 м. До реконструкции здание было трехэтажным с высотой этажа 2,8м. В выпускной квалификационной работе разрабатывается надстройка трех этажей. Высота надстраиваемых этажей будет составлять 2,8м.

Для маломобильных групп населения разработаны удобный пандус и лифтовой узел. В здании один главный вход. Здание имеет ΙΙ степень огнестойкости.

Для быстрой эвакуации людей в здании предусмотрены два эвакуационных выхода через главную внутреннюю и наружную пожарную лестницы.



.4 Конструктивное решение здания после реконструкции



.4.1 Стены и перегородки

Существующие наружные стены выполнены из керамического кирпича, толщиной 640 мм на растворе М25. В надстраиваемой части - из керамического кирпича, толщиной 380 мм, с наружным утеплением Rockwool ВЕНТИ БАТТС [2], толщиной 100 мм. Внутренние стены кирпичные, толщиной 380 мм, столбы 510х510 мм.

Перегородки: межквартирные - трехслойные из 2-х слоев кирпича, толщиной 65 мм с прокладкой между ними пенополистирола ПСБ-С-35, общей толщиной 150 мм; межкомнатные - кирпичные, толщиной 35 мм.



.4.2 Фундаменты

Здание многоквартирного жилого дома выполнено на ленточных бетонных фундаментах. Для лоджий запроектированы также ленточные фундаменты.

Ленточные фундаменты выполнены из сборных железобетонных блоков и подушек. Кладка блоков ведется на цементном растворе марки М50 с закладкой в швы стенок сетки из круглой стали диаметром 12 мм. Горизонтальная гидроизоляция выполнена из цементного раствора, вертикальная - обмазка горячим битумом за два раза.

Для защиты плиты фундамента предусмотрена гидроизоляция из пяти слоев гидроизола на битумной мастике. В местах перегибов гидроизоляции уложены дополнительно два слоя.

Для отвода поверхностных вод по периметру здания проектируем асфальтобетонную отмостку, устанавливаем толщину 100 мм, ширину - 1000 мм по гравийно-песчаному основанию толщиной 150 мм.



.4.3 Перекрытия, лестницы

Перекрытия - сборные железобетонные многопустотные панели толщиной 220 мм.

Лестница выполнена из ж/б ступеней по металлическим косоурам и междуэтажной площадки. Ступени марша по с.1.151.1-1, косоуры - металлический швеллер 16П. Лестничная клетка имеет искусственное и естественное освещение через оконные проемы. Ограждение лестниц выполняется из металлических звеньев, а поручень облицован пластмассой.

Так же для обеспечения противопожарных норм запроектирована наружная пожарная лестница с шириной лестничного марша 1,2 метр и высотой ступенек 0,2 метра.



.4.4 Кровля

Кровля с гидроизоляцией из двух слоев гидроизоляционного материала «Техноэласт». Ограждения кровли высотой не менее 1,2 м. Выход на кровлю осуществляется с лестничной клетки через дверной проем 1,7*0,8 м с противопожарной дверью 2-го типа. Водосток - внутренний, организованный.



.4.5 Окна, двери и полы

Окна: деревянные или пластиковые оконные блоки с тройным, раздельно-спаренным остеклением

Двери: наружные входные и входные квартирные металлические.

Для обеспечения быстрой эвакуации все двери открываются наружу, по направлению движения на улицу, исходя из условий эвакуации людей из здания при пожаре.

Покрытие полов принята по серии 2.044 КЛ-1 - плитка керамогранитная противоскользящая.

Полы в жилых помещениях общего пользования, санузлах должны удовлетворять требованиям прочности, сопротивляемости износу, достаточной эластичности, бесшумности, удобству уборки. Поэтому наиболее эффективным покрытием является керамогранитная плитка размерами 60*60 см. Стяжка выполняется из цементно-песчаного раствора. Полы в квартирах застелены линолеумом.



.4.6 Лифты

Для многоквартирного жилого дома принят гидравлический лифт по [22] грузоподъемностью 630 кг с размерами кабины 1,08 на 2,1 м. Высота кабины 2,2 м, а ширина прохода 1,35 м



.5 Теплотехнический расчет ограждающих конструкций



.5.1 Теплотехнический расчет стены

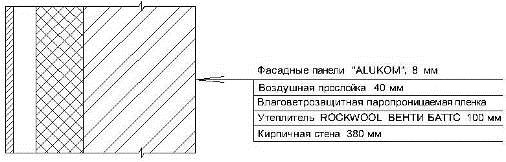

Рисунок 1.1 - Конструкция наружной стены

Место проектирования: Российская Федерация, Вологодская область, г. Вологда.

Определить требуемую толщину слоя в конструкции наружной стены с прослойкой, вентилируемой наружным воздухом прослойкой в жилом здании, расположенном в городе Вологда (зона влажности нормальная).

Расчетная температурой наружного воздуха в холодный период года, t ext = -32°С;

Расчетная средняя температура внутреннего воздуха здания, t int = 20°С;

Средняя температура наружного воздуха отопительного периода, t ht = -4.1°С;

Продолжительность отопительного периода, zht = 231 сут.;

Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций - Б.

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, № = 1;

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α ext = 10.8 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α int = 8.7 Вт/(м²·°С);

Нормируемый температурный перепад, Δt N = 4°С;

Нормируемое значение сопротивления теплопередаче, R req = 3.348 м²·°С/Вт;- Наименование, плотность λ, Вт/(м·ºC) t, мм

керамического пустотного плотностью 1400 кг/м3 (брутто) на цементно-песчаном растворе (ГОСТ 530), 1600 кг/м³ 0.64380

- минераловатные плиты ВЕНТИ БАТТС™ (ТУ 5762-003-45757203-99), 90 кг/м³ 0.0450

- фиброцементные плиты, 1600 кг/м³ 0.798

Толщина искомого слоя, t = 114 мм;

Суммарная толщина конструкции, ∑t = 502 мм;

1.5.2 Теплотехнический расчет кровли

Рисунок 1.2 - Конструкция кровли

Задание: Определить требуемую толщину слоя в конструкции покрытия в жилом здании, расположенном в городе Вологда (зона влажности - нормальная).

Расчетная температурой наружного воздуха в холодный период года, t ext = -32°С;

Расчетная средняя температура внутреннего воздуха здания, t int = 20°С;

Средняя температура наружного воздуха отопительного периода, t ht = -4.1°С;

Продолжительность отопительного периода, z ht = 231 сут.;

Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций - Б.

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, N = 1;

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α ext = 23 Вт/(м²·°С);

Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α int = 8.7 Вт/(м²·°С);

Нормируемый температурный перепад, Δt_ N = 3 °С;

Нормируемое значение сопротивления теплопередаче, R_req = 4.984 м²·°С/Вт;

λ, Вт/(м·ºC)t, мм

Гравий керамзитовый (ГОСТ 9757), 500 кг/м³ , λ = 0.165, t = 100

Раствор цементно-песчаный, 1800 кг/м³, λ = 0.93, t = 30

Пенополистирол, 100 кг/м³, λ = 0.052

Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573, ГОСТ 10140, ГОСТ 22950), 100 кг/м³, λ = 0.065, t = 4.

Железобетон (ГОСТ 26633), 2500 кг/м³, λ = 2.04, t = 220.

Рубероид, пергамин и толь (ГОСТ 10923, ГОСТ 2697), 600 кг/м³

Λ = 0.17, t = 10.

Толщина искомого слоя, t = 206 мм;

Суммарная толщина конструкции, ∑t = 570 мм;

.6 Внешняя и внутренняя отделка здания

.6.1 Внешняя отделка

Для внешней отделки применяем вентилируемые фасадные системы ALUKOM[3], так как они являются по своим физико-строительным параметрам наиболее эффективными, многослойными системами, имеющими ветровой и дождевой барьер. При правильном монтаже они обеспечивают долговременную функциональную надежность зданий.

Применяем фасадную плитку Alucobond толщиной 8 мм, способ крепления дюбельный.

.6.2 Внутренняя отделка

Для внутренней отделки помещений общего пользования применяем гипсокартонные листы с дальнейшим оштукатуриванием и покраской водоэмульсионной краской. Перед оштукатуриванием заделываются все соединения шпаклевкой и лентой, после чего наносится слой грунтовки общего назначения. Штукатурка наносится тонким слоем. Поверхность гипсокартона снова грунтуется, и наносятся два слоя краски. Для помещений квартир используются обои.

Металлические ограждения лестниц, пандусов, крыши выполнены из нержавеющей стали и не требуют дальнейшей обработки.

.7 Инженерное оборудование

.7.1 Отопление

Источником тепловой энергии является котельная ООО «Западная котельная». Для прокладки теплосети запроектированы стальные трубы бесшовные толстостенные, диаметром 76*4(наружный диаметр 76 мм, толщина стенки -4мм). Дренаж теплосети состоит из асбестоцементных труб диаметром 150 мм с отверстиями. Система отопления жилого дома принята однотрубная со стояками с верхней разводкой магистралей по техническому этажу жилого дома.

.7.2 Водоснабжение и канализация

внутренние сети водоснабжения: сеть хозяйственно-питьевого и горячего водопровода выполнена из стальных водогазопроводных труб под потолком 1-го этажа и из полипропиленовых труб (стояки и подводки). Сеть бытовой канализации выше 0,000 выполняется из полипропиленовых труб для внутренней канализации, ниже 0,000 - из чугунных канализационных труб. Внутренняя сеть дождевой канализации выполняется из стальных электросварных труб.

наружные сети водоснабжения: проектом предусмотрены хозяйственно-питьевой водопровод (полиэтиленовые трубы), бытовая и дождевая канализация. Отвод дождевых вод запроектирован в ливневую канализацию (трубы КОРСИС двухслойные профилированные из полиэтилена)d150, в проектируемый колодец. Канализация принята из труб КОРСИС двухслойных профилированных из полиэтилена. Выпуски бытовой канализации выполняются из чугунных безнапорных канализационных труб d100, угол соединения с дворовой линией не менее 90°, считая по движению сточных вод, выпуски прокладываются с уклоном не менее 0,02.

Трубы прокладываются прямолинейно и параллельно стенам здания, при этом необходимо стремиться к сокращению протяженности труб.

.7.3 Вентиляция

Вентиляция здания естественная, приточно-вытяжная. В жилых помещениях и кухне приток воздуха обеспечивается через регулируемые оконные створки, фрамуги, форточки. Вентиляция технического помещения 1-го этажа - автономная через вентканалы с решетками через технический этаж здания. Удаление воздуха из технического этажа - через две вытяжные шахты 6,13 от пола технического этажа.





2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ



.1 Проверочный расчет фундамента здания



.1.1 Общая характеристика конструкции фундамента

В основании реконструируемого здания залегают сборные ленточные фундаменты, передающие нагрузку на грунт основания. Глубина заложения фундамента - 2,95 м. Также выполнен дополнительный фундамент под лифты и лоджии в виде монолитных железобетонных фундаментов на песчаной подушке.

Материал фундаментов: бетон класса В15. Здание по уровню ответственности относится ко 2 уровню - нормальный уровень, поэтому коэффициент, учитывающий уровень ответственности, γ_f равен 1 и в дальнейших расчетах учитываться не будет.

Глубина промерзания фундамента 1,5 м.

В основании фундамента залегают грунты:

суглинок мягкопластичный опесчаненный, тиксотропный, с тонкими прослойками текучего, текучепластичного, местами глинистый, серый, темно-серый до черного, с тонкими прослойками песка пылеватого, супеси, с включением гравия и дресвы до 5%;

насыпной грунт разнородный слабозаторфованный: почвенно-растительный слой, суглинок, гравий, галька, песок, строительный мусор, разложившиеся корни растений;

суглинок мягкопластичный тиксотропный глинистый с прослойками тугопластичного, полутвердого, с частицами тонкими прослойками супеси пластичной и твердой, песка пылеватого и мелкого насыщенного водой, коричневый, серовато-коричневый, серый в кровле с пятнами ожелезнения и оглеения, с редким включением гравия.

Выполняется обратная засыпка фундамента непучинистым грунтом и основание фундамента выполнено уширенным, в виде опорной площади.

Таблица 2.1

Характеристики грунтов

Наименование грунта	Плотность, г/см3	Показатель текучести	Коэффициент пористости	Модуль деформации, МПа	Удельное сцепление, кПа	Угол внутр. трения, град	Глубина залегания, м
1	2	3	4	5	6	7	8
Насыпной грунт	1,8	-	0,59	24	3	34	1,6
Суглинок мягкопластичный	1,97	0,67	0,05	12	23	12	2,4
Суглинок тугопластичный	1,98	0,36	0,75	20	22	18	11



2.1.2 Сбор нагрузки на покрытие и перекрытие.

Сбор нагрузки выполняется в табличной форме, таблица 2.2-2.6

Таблица 2.2

Сбор нагрузки на кровлю, кН/м²

Наименование нагрузки	Нормативная нагрузка ,				Расчетная нагрузка б,
1	2		3		4
Постоянная
1. Нижний слой техноэласта марки ХПП	0,8		1,3		1,040
2. Цементно-песчаная стяжка повышенной жесткости М-100 -30мм (ρ = 1800 кг/м3)	1,3		0,78
3. Керамзитовый гравий по уклону с проливкой цементным молоком (y = 600 кг/м) -20 -200 мм	0,66		1,3		0,86
4. Утеплитель - пенополистирол - ПСБ-С-35 по ГОСТ 15588-85 толщиной 190мм	0,025		1,2		0,03
5. Пароизоляция-1 слой рубероида марки МБК-55 (ГОСТ 10923-93)- 10мм	0,003		1,3		0,004
6. Ж.б. плита перекрытия 0,12м∙1м∙1м∙2,5 т/м3	3		1,1		3,3
Итого	5,09				6,014
Временная
Снеговая S0 = 0,7∙1∙1∙2,4∙1		1,68		1,4		2,352
Итого		6,77				8,366

Таблица 2.3

Сбор нагрузки на перекрытие первого этажа, кН/м²

Наименование нагрузки	Нормативная нагрузка ,		Расчетная нагрузка ,
1	2	3	4
Постоянная
1. Стяжка из пенополистиролбетона - 50 мм	0,6	1,2	0,72
2. Цементно-песчаная стяжка 40 мм	0,72	1,2	0,864
3. Пароизоляция	0,04	1,2	0,048
4. Утеплитель пенополистирол ПБС-35-200 мм	0,32	1,2	0,384
5. Железобетонная плита 0,12∙25	3	1,1	3,3
6 Вес перегородок не менее 0,5 кПа в соответствии с п. 3.6 [1]	0,5	1,2	0,57
Итого	5,18		5,886
Временная
От людей и оборудования	1,5	1,3	1,95
Итого	6,68		7,836

, (2)

где - толщина перегородки;

L -длина перегородки на плите;

Н_пом - высота помещения;

.

Нагрузка на 1 м² перекрытия:

, (3)

где V_пер - объем перегородок;

 - плотность кирпичной кладки;

L - размер в осях;

b - ширина плиты перекрытия;

Таблица 2.4

Сбор нагрузки на чердачное перекрытие, кН/м²

Наименование нагрузки	Нормативная нагрузка ,		Расчетная нагрузка ,
1	2	3	4
Постоянная
1. Цементно-песчаная стяжка 30 мм	0,6	1,3	0,78
2. Техноэласт ХПП	0,8	1,3	1,040
3. Железобетонная плита 120 мм	3	1,1	3,3
4. Керамзитовый гравий по уклону с проливкой цементным молоком (y = 600 кг/м)	0,6	1,3	0,78
Итого	5		5,9
Временная
От людей и оборудования	1,5	1,3	1,95
Итого	6,5		7,85

Таблица 2.5

Сбор нагрузки на междуэтажное перекрытие, кН/м²

Наименование нагрузки	Нормативная нагрузка ,		Расчетная нагрузка ,
1	2	3	4
Постоянная
1. Линолеум t = 5мм, 0,005∙0,18	0,0009	1,2	0,0011
2. Цементно-песчаная стяжка t = 30 мм, , 0,03∙18	0,54	1,2	0,648
3. Звукоизоляция0,04∙8	0,32	1,2	0,384
4. Железобетонная плита t = 120 мм, , 0,12∙25	3	1,1	3,3
5 Вес перегородок не менее 0,7 кПа	0,7	1,1	0,77
Итого	4,56		5,1
Временная
От людей и оборудования	1,5	1,3	1,95
Итого	6,1		7,05

Таблица 2.6

Сбор нагрузки от стены, кН/м

Вид нагрузок	qn	γf	γn	q
1	2	3	4	5
На наружную стену:
1 Кирпич, δ = 640 мм, 13,7∙0,64	8,77	1,1	1	9,64
2 Утеплитель - «Пеноплэкс 35», δ = 150 мм, 0,35∙0,15	0,053	1,2	1	0,063
Итого:	8,82			9,71
На внутреннюю стену:
1 Кирпич, δ = 380 мм, 13,7∙0,38	5,206	1,1	1	5,727
Итого	14,03			15,44



.1.3 Сбор нагрузки по сечению 1-1

Полная нагрузка по сечению будет складываться:

Нагрузка от покрытия и перекрытия постоянная:

нормативное значение:

, (4)

- число междуэтажных перекрытий;

L - пролет;

расчетное значение:

 (5)

Нагрузка от кровли:

, кН/м (6)

Нормативное значение:

N₂ⁿ = q_тб1^№l₁/2 = 5,09∙6/2 = 15,3 кН/м;

Расчетное значение:

N2 = q_тб1 l₁/2 = 6,77∙6/2 = 20,3кН/м

Нагрузка от наружной стены:

В наружной стене имеются оконные проемы, что приводит к уменьшению нагрузки на фундамент

Коэффициент проёмности:

; (7)

нормативная нагрузка от стены составляет:

 (8)

 - высота стены существующей части;

 - толщина кирпичной кладки;

- погонный метр;

 - высота стены надстраиваемой части;

 - плотность кирпичной кладки;

 - толщина утеплителя по теплотехническому расчету;

 - плотность утеплителя;

 - коэффициент проемности;

 -толщина облицовки;

 - плотность облицовки;

 - толщина стены кирпичной кладки надстраиваемой части.

расчетное значение:

 (9)

Нагрузка от фундамента:

нормативное значение:

; (10)

расчетное значение:

; (11)

Итого:

 - нормативная нагрузка; (12)

 - расчетная нагрузка; (13)

.1.4 Сбор нагрузки по сечению 2-2

Определение усилий. Грузовая площадь составляет 8,3м

Нагрузка от перекрытий

Нормативная нагрузка:

 (14)

Расчетная нагрука:

 (15)

Нагрузка от конструкции внутренней стены

Нормативная нагрузка:

 (16)

Расчетная нагрузка:

 (17)

Нагрузка от перегородок

Максимальная длина перегородок 7,9 м на площади 4,8 ∙ 3,8.

Нормативная нагрузка:

 (18)

Расчетная нагрузка:

 (19)

Итого нормативная нагрузка на фундамент:

 (20)

Итого расчётная нагрузка на фундамент:

 (21)

Нормативная нагрузка на 1 м длины фундамента:

Расчётная нагрузка на 1 м длины фундамента:

.1.5 Определение ширины подушки фундамента

Сечение 1-1

Фундамент подбираем из условия:

Примем фундаментные плиты ФЛ 24.12-3 и фундаментные блоки ФБС 24.4.6, ФБС 9.4.6, ФБС 12.4.3 в количестве 6 блоков по высоте.

Нагрузка от веса бетонных блоков:

N_n1 = 0,6∙3∙24∙1+0,6∙0,3∙24∙1+0,6∙0,4∙24∙1 = 53,28 кН. (22)

Нагрузка от веса плиты фундамента:

 (23)

Нагрузка от веса земли по плите фундамента:

N_n3 = 0,73∙2∙0,9∙18∙1 = 23,65 кН. (24)

Собственный нормативный вес фундамента:

N_ф№ = N_n1 + N_n2 + N_n3 = 53,28+ 19,5 + 23,65 = 96,43 кН. (25)

Нормативная нагрузка на грунт:

P_№ = N_№+ N_ф№ = 313,7 + 96,43 = 410,1 кН. (26)

Нормативное давление на грунт:

 (27)

Расчетное сопротивление грунта:

 (28)

где g_с1   и g_с2 - коэффициенты, условий работы, принимаемые по табл. 3 [8];

g_с1 = 1,25 и g_с2 = 1.1 ;- коэффициент, принимаемый равным: k₁ = 1,1 если прочностные характеристики грунта (j и с) приняты по табл. 1-3 рекомендуемого приложения 1 [8];

М_g , М_q , M_c - коэффициенты, принимаемые по табл. 4 [8];

М_γ2, = 0.47 - коэффициент, принимаемые по табл. 4 для угла внутреннего трения 19^о;

М_q = 2.89 - коэффициент, принимаемые по табл. 4 для угла внутреннего трения 19^о;_c = 5.48 - коэффициент, принимаемые по табл. 4 для угла внутреннего трения 19^о;

к_z - коэффициент, принимаемый равным: при b < 10 м - k_z = 1;- ширина подошвы фундамента, м;

γ^/_II [кН/м³] - осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы c учетом взвешивающего действия воды; 16.0

Если основанием является грунт №3, то:

, кН/м³ (29)

где h₁ и h₂ - мощности слоёв грунтов в пределах глубины заложения фундамента;- глубина заложения фундамента от уровня планировки;

, кН/м³ - удельный вес слоев грунта;

γ_II -удельный вес грунта, залегающего ниже подошвы фундамента,

γ_II [кН/м³] - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), 20.0 кН/м³;

с_II - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента; 19 кПа;₁ - глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле: 0.937м.

для отметки низа фундамента-2,95 м.

Условие выполняется.

Окончательно принимаем фундаментные плиты ФЛ 24.12-3 и фундаментные блоки ФБС 24.4.6, ФБС 9.4.6, ФБС 12.4.3.

Сечение 2-2

Фундамент подбираем из условия:

Примем фундаментные плиты ФЛ 32.12-3 и фундаментные блоки ФБС 24.5.6, ФБС 9.5.6, ФБС12.5.3 в количестве 6 блоков по высоте.

Нагрузка от веса бетонных блоков рассчитывается по формуле (22):

N_n1 = 0,5∙3∙24∙1+0,5∙0,3∙24∙1+0,6∙0,4∙24∙1 = 45,36 кН

Нагрузка от веса плиты фундамента, формула (23):

Нагрузка от веса земли по плите фундамента, формула (24):

N_n3 = 0,73∙2∙1,17∙18∙1 = 30,75 кН.

Собственный нормативный вес фундамента, формула (25):

N_ф№ = N_n1+N_n2+N_n3 = 45,36+27,37+30,75 = 103,48кН.

Нормативная нагрузка на грунт рассчитывается по формуле (26):

P_№ = N_№+ N_ф№ = 430,6 +103,48 = 531,08 кН.

Нормативное давление на грунт, формула (27):

Расчетное сопротивление грунта, формула (28):

Условие выполняется.

Окончательно принимаем фундаментные плиты ФЛ 32.12-3 и фундаментные блоки ФБС 24.5.6, ФБС 9.5.6, ФБС12.5.3

3. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ



.1 Область применения

Технологическая карта разработана на устройство н вентилируемого фасада «ALUKOM» шестиэтажного жилого здания. Работы ведутся в две смены. Технологическая карта разработана в составе проекта производства работ. Также разработан календарный план производства работ.

Вентилируемые фасады состоят из многослойной конструкции утепления и отделки наружных стен с вентилируемым воздушным зазором между слоем наружной отделки фасада и слоем утеплителя, расположенных с внешней стороны несущих конструкций наружной стены. Система состоит из несущего каркаса, утепляющего слоя, композитных панелей и ряда фасонных элементов для устройства швов, оконных откосов, сливов и т.п. В подконструкцию фасадной системы «ALUKOM» входят: направляющая (алюминий); кронштейн (алюминий); крепёж (дюбель, заклёпки, саморезы).

Рисунок 3.1 - Схема установки вентилируемого фасада с облицовкой алюминиевыми композитными панелями типа Alucobond

Системы отвечают технологическим требованиям мирового строительного рынка:

простота и скорость монтажа;

рекордная долговечность;

устойчивость к жестким погодным условиям;

прочность;

легкость;

не подвержены горению;

не выделяют вредные вещества.

Пояса, карнизы, обрамления проемов выполняются из выкроенных и выгнутых стальных оцинкованных листов, покрытых цветными полимерными составами. Данные элементы крепятся к несущему каркасу системы.

.2 Технология и организация выполнения работ

Монтажные работы фасадных систем необходимо осуществлять в соответствии с требованиями [26], нормативных документов по проектированию и монтажу многослойных вентилируемых систем фасадов зданий.

Работы по монтажу системы "ALUKOM" могут выполнять организации, специалисты которых прошли обучение и имеют лицензию на право выполнения указанных работ.

В составе работ рассматриваемых данной технологической картой входят:

подготовительные работы;

монтаж кронштейнов;

утепление фасадов;

укладку ветрозащитной плёнки;

устройство несущего каркаса;

устройство наружной облицовки

Строительная площадка и места производства работ должны быть оборудованы средствами пожаротушения.

Работы, выполняемые до монтажа:

общестроительные работы на фасадах, подлежащих утеплению;

обмерочные чертежи участков фасадов здания на основании исполнительной съемки;

Работы по монтажу системы "ALUKOM" могут выполнять организации, специалисты которых прошли обучение и имеют лицензию на право выполнения указанных работ.

В составе работ рассматриваемых данной технологической картой входят:

подготовительные работы;

монтаж кронштейнов;

утепление фасадов;

укладку ветрозащитной плёнки;

устройство несущего каркаса;

устройство наружной облицовки

Строительная площадка и места производства работ должны быть оборудованы средствами пожаротушения.

Работы, выполняемые до монтажа:

общестроительные работы на фасадах, подлежащих утеплению;

обмерочные чертежи участков фасадов здания на основании исполнительной съемки;

Работы по монтажу вентилируемых фасадов с облицовкой алюминиевыми композитными панелями необходимо выполнять с инвентарных трубчатых лесов.

При установке лесов стойки опираются на стальные башмаки и крепятся к фасаду анкерами через один узел по вертикали и горизонтали. Здание делят на захватки (захваткой является вся высота здания).

Монтаж системы.

Начинают монтаж с подготовки поверхности стен (выполняют монтажники 4 разряда (М3) и 3 разряда (М8)). Далее начинают разметку фасада на промежуточные точки монтажники 5 разряда (М1), 4 разряда (4), 3 разряда (М9,10). Геодезическую съемку и разметку фасада необходимо производить с помощью геодезического прибора высокоточных уровней СТБ-1111-98 и отвеса.
