Кузнечно-штамповочный цех машиностроительного завода

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования

«Воронежский государственный архитектурно-строительный университет»

Строительный факультет

Кафедра проектирования зданий и сооружений

Пояснительная записка

к курсовому проекту по дисциплине:

«Архитектура гражданских и промышленных зданий и сооружений»

на тему: «Кузнечно-штамповочный цех машиностроительного завода»

Выполнил: студент 135б группы

Белых А.А.

Руководитель: доц.

Новиков М.В.

Воронеж- 2014

Содержание

Введение.

1.         Генеральный план.

2.       Объёмно-планировочное решение производственного здания

.        Конструктивное решение производственного здания

.        Расчет вспомогательных помещений административно-бытового здания.

Литература

Введение

Промышленным предприятием называют совокупность орудий и средств производства, зданий, сооружений и других материальных фондов, используемых для производства какой-либо продукции. Промышленные здания принадлежат к основным фондам соответствующей промышленности и предназначены для размещения в них производств с обеспечением требуемых условий для производственного процесса и среды для нормальной трудовой деятельности человека.

Промышленным строительством называют область строительства, занимающуюся созданием основных фондов промышленности, включая выполнения комплекса строительных и монтажных работ, связанных с введением новых, расширением и модернизацией существующих промышленных предприятий.

В промышленном строительстве осуществляется непрерывное повышение технического уровня на основе дальнейшей индустриализации отдельных элементов производственных зданий, укрупнения сборных железобетонных и металлических конструкций, замены ручного труда механизированным.

В состав кузнечно-штамповочного цеха машиностроительного завода входят:

) Участок ковочно-штамповочных процессов;

) Участок горизонтально-ковочных машин;

) Термическое отделение;

) Участок очистки и правки поковок;

) Склад инструментов и оснастки.

1. Генеральный план

Здание машиностроительного завода расположено на юго-западной окраине г. Воронежа. Размер генерального плана составляет 372.0x360.5 м.

На генеральном плане, кроме проектируемого здания расположены:

административно-бытовой комплекс;

заводоуправление;

цех по термообработке изделий;

склад лакокрасочных изделий.

транспортный цех;

склад готовых изделий;

проходная;

склад листового металла;

склад ГСМ;

градирня;

склад заготовок;

литейный цех;

цех по химической обработке деталей.

Территория завода имеет ограждение по периметру. Так же есть въезды и выезды для автотранспорта. Выезды контролируются КПП. Территория генерального плана разбита на кварталы с помощью автодорог шириной 9 метров.

В качестве озеленения используются отдельно стоящие деревья, кустарники рядовой посадки, газон.

На генеральном плане показана геодезическая сетка 100х100.

Технико-экономические показатели генплана представлены в таблице 1.

Таблица 1

На основании СНиП 23-01-99 “Строительная климатология и геофизика” для района строительства г. Воронежа построена роза ветров, представленная на рис.1 согласно таблице2. (Данные взяты из приложения 4 «Направление и скорость ветра»)

Июль

Январь

Рисунок 1- Роза Ветров

Таблица 2

Повторяемость преобладающих ветров

. Объемно-планировочное решение

здание промышленный кузнечный цех

Кузнечно-штамповочное производство (КШП) предназначено для изготовления изделий, являющихся машиностроительными заготовками, а в некоторых случаях - деталями. Проектируемое здание машиностроительного завода- прямоугольное в плане с размерами в осях 96,5х108,5м. Здание имеет три смежных пролета и один перпендикулярный.

Все отделения машиностроительного цеха оборудованы мостовым кранами грузоподъемности 30 т. и 50 т.

Шаг колонн крайних продольных рядов - 6,0 м, средних - 12,0 м; шаг колонн фахверка - 6,0 м. Отметка низа несущей конструкции +14,4 и +16,2 м.

Крыша кузнечно-штамповочного - малоуклонная с парапетом по периметру здания с внутренним водоотводом.

В цехах предусмотрены светоаэрационные фонари. Боковое освещение предусмотрено через оконные проемы. Окна и светоаэрационные фонари, обеспечивающие оптимальное освещение рабочих мест и естественное проветривание.

По торцам здания расставлены фахверковые колонны с шагом 6 м. В каждом цехе предусмотрено остекление, с простенками нижний ряд остекления высотой 7,2м, верхний- 1,8 м.

3. Конструктивное решение

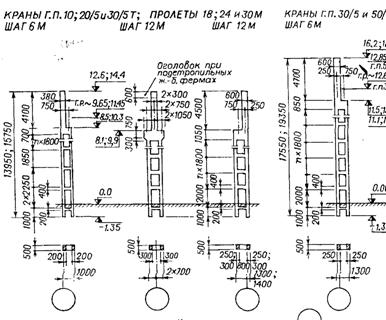

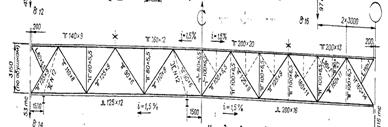

Проектируемое здание машиностроительного завода - каркасно-панельное. Основными элементами каркаса служат сборные двухветвевые железобетонные колонны сечением - 500x1000 мм, 500х1400 мм, 600х1300 мм по серии КЭ-01-52 и стальные стропильные фермы из спаренных уголков пролетом по 36 м. Привязка крайних рядов колонн к продольным разбивочным осям у продольных цехов нулевая, а у перпендикулярного-«250». Привязка средних рядов колонн к разбивочным осям- центральная.

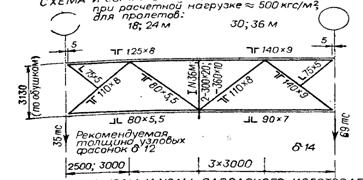

При шаге средних колонн 12м используются стальные подстропильные фермы. Ферма опирается строганной поверхностью опорного ребра на стальной оголовок колонны и закрепляются на нем посредством болтов и монтажной сварки. В каждом температурном блоке установлены вертикальные связи, обеспечивающие жесткость здания, а также вертикальные и горизонтальные связи по фермам покрытия.

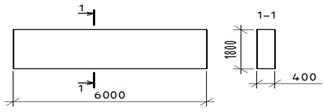

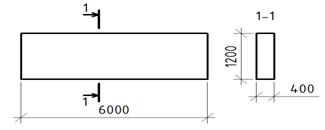

Стены самонесущие, из керамзитобетонных панелей, толщиной 400 мм, с объемным весом

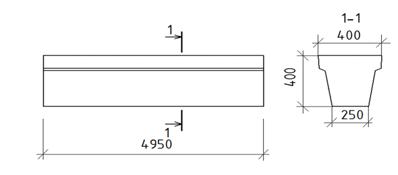

Фундаменты - монолитные железобетонные с отметкой заложения -1,950 и -2.250. Под самонесущие стены из керамзитобетонных панелей запроектированы сборные железобетонные фундаментные балки по серии КЭ-01-23.

Состав кровли:

-ж.б. плита ребристая плита 300мм

пароизоляция (бикрост)

минераловатные жесткие плиты 150мм

выравнивающая цементно-песчаная стяжка 30мм

гидроизоляция («унифлекс»)

Состав пола основных производственных помещений:

уплотнённый грунт

щебень100мм

бетон В20 80мм

цементно-песчаная стяжка 20мм

Отделка наружных стен: штукатурка и окраска.

Внутренняя отделка: побелка стен и несущих железобетонных конструкций известковым раствором, окраска масляной краской панелей.

Спецификация строительных конструкций приведена в таблице 2.

. Расчет вспомогательных помещений административно-бытового здания

Расчет вспомогательных помещений кузнечно- штамповочного цеха выполнен согласно СНиП 2.09.04-87 «Административные и бытовые здания» и представлен в таблице 3.

Таблица 3

Литература

1.          СНиП 2.01.01-82 «Строительная климатология и геофизика»

2.       СНиП 2.02.01-83 «Основания зданий и сооружений»

.        СНиП 2.09.02-85* «Производственные здания»

.        СНиП 2.09.04-87 «Административные и бытовые здания»

.        Гулак Л.И. «Проектирование промышленных и гражданских зданий», 1992

.        Кутухтин Е.Г., Коробков В.А. «Конструкции промышленных и сельскохозяйственных производственных зданий и сооружений»

.        Трепененков Р.И. «Альбом чертежей конструкций и деталей промышленных зданий», М.: Стройиздат, 1980.-284с.: ил.

.        Шерешевский И.А. «Конструирование промышленных зданий и сооружений»

Приложение

Таблица 4

Спецификация строительных конструкций
