Разработка проекта автосалона в городе Вологда

Разработка проекта автосалона в городе Вологда

Содержание

Введение

. Архитектурно-строительный раздел

.1 Объемно-планировочное решение

.2 Конструктивное решение здания

.3 Теплотехнические расчеты ограждающих конструкций

.4 Внешняя и внутренняя отделка здания

.5 Описание генплана

.6 Инженерное оборудование и сети

.7 Благоустройство здания

.8 Технико-экономические показатели здания

. Расчетно-конструктивный раздел

.1 Статический расчет поперечной рамы

.2 Расчет и конструирование внецентренно сжатой колонны

. Технологический раздел

.1 Область применения технологической карты

.2 Технология и огранизация выполнения монтажных работ

.3 Требования к качеству и приемке работ

.4 Техника безопасности и охрана труда

.5 Определение трудоемкости и продолжительности СМР

.6 Комплектация бригады монтажников

.7 Подбор монтажного крана

. Организационный раздел

.1 Общие данные

.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

.3 Стройгенплан

.4 Расчет численности персонала

.5 Расчет временных зданий и сооружений

.6 Расчет потребности в коммунальном обеспечении

.7 Расчет площадей складов материалов, изделий и конструкций

.8 Технико-экономические показатели

. Выполнение мероприятий по бжд при производстве строительно-монтажных работ

.1 Общие требования безопасности

.2 Требования безопасности перед началом работ

.3 Требования безопасности во время работ

.4 Требования безопасности в аварийных ситуациях

.5 Требования безопасности по окончании работ

. Экологичечкий раздел

.1 Сущность проблемы

.2 Виды воздействия на окружающую среду

.3 Основные требования, предъявляемые к СТО

.4 Средства для охраны окружающей среды

. Сравнение кровельных материалов рунакром и линокром

.1 Рунакром

.2 Линокром

Заключение

Список использованных источников

Введение

Темой выпускной квалификационной работы является разработка проекта автосалона в городе Вологда на основании разрешительной документации, по техническому заданию, выданному Заказчиком в соответствии с действующими государственными нормами, правилами и стандартами.

Участок предполагаемого строительства расположен в существующем жилом районе, находящемся на перекрестке ул. Копрецовская и Ленинградского шоссе. В данном проекте основополагающей задачей является быстрота возведения объекта, соответствие его современным требованиям, нормам и стандартам проектирования. В работе использованы эффективные строительные материалы, новые конструктивные решения и энергосберегающие технологии.

1.  Архитектурно - строительный раздел

.1 Объемно-планировочное решение

место строительство г. Вологда, Ленинградское шоссе, 35

за относительную отметку 0,000 принята отметка чистого пола первого этажа, соответствующая абсолютной отметке 64,600 м;

проект жилого дома разработан для строительства в условиях II-В климатического района [1].;

средняя температура наиболее холодных суток -32˚С;

расчетное значение снеговой нагрузки S_g = 2,4 кН/м².

нормативное значение ветрового давления w₀ = 0,23 кН/м².

средняя скорость ветра за зимний период 3,6 м/с.

Здание автосалона представляет собой прямоугольник в плане с размерами в осях 50,2х36м. Шаг колонн 6м. Размеры пролетов:13; 12; 8,6; 8м. Запроектированы 1 главный и 8 служебных входов, 6 гаражных подъемных ворот. В середине здания пространство разделено 2 этажа, предназначенных для офисных помещений, а по краям размещены шоу-рум, гардеробные, мойка на 2 автомобиля, склады для запчастей и СТО. Высота помещений, расположенных в крайних частях здания - 6,59м, в средней части здания - 3,65 м.

Таблица 1.1 - Экспликация помещений

1.2 Конструктивное решение здания

Здание со стальным каркасом, ж/б перекрытие по стальным балкам, фундамент столбчатый, монолитный. Пространственная жесткость каркаса здания обеспечивается защемлением в фундаментах колонн, жесткими дисками перекрытия, металлоконструкциями покрытий и системой стальных вертикальных и горизонтальных связей.

В проекте приняты фундаменты монолитные железобетонные столбчатые с подколонниками для крепления металлических колонн здания на анкерных болтах. Фундаменты выполняются из бетона класса В15, W4, F200. Устройство фундаментов на промороженном основании запрещается. Все конструкции фундаментов и фундаментных балок, соприкасающиеся с грунтом обмазать горячим битумом за 2 раза. Под фундаментные балки выполнить подсыпку ПГС не менее 300 мм с устройством по ней теплоизоляции из утеплителя Пеноплекс толщиной 50 мм. Под фундаментом выполнить подготовку из уплотненного щебня толщиной 100 мм по уплотненному грунту. Укладку бетонной смеси фундаментов по гидроизоляции из полиэтиленовой пленки толщиной 25 мм. При производстве работ по изготовлению арматурных каркасов и сеток, по сварке арматуры деталей, по укладке бетонной смеси, вибрированию, распалубке монолитных железобетонных конструкций должны выполняться требования СП 63.13330.2012 «Бетонные и железобетонные конструкции» [1] и СП 70.13330.2012 "Несущие и ограждающие конструкции" <#"902638.files/image001.gif">

Рисунок 1.1 - Конструкция наружной стены

Рассчитывается стеновое ограждение в гражданском общественном здании (автосалон) с нормальным влажностным режимом помещения и условиями эксплуатации ограждающих конструкций - Б.

Коэффициент теплоотдачи внутренней поверхности ограждающих конструкций:

α_int = 8,7 Вт/(м²·⁰С) (таблица 4 [5]).

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода:

α_ext =23 Вт/ (м²·°С) (таблица 6 [5]).

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху: n = 1 (таблица 6, [5]).

Нормативный температурный перепад:

∆t_n = 4,5 °C (таблица 5 [5])

Нормируемое сопротивление теплопередаче:

R_req=3, 85(м²·°С)/Вт

Искомая толщина утеплителя ROCKWOOL t=148мм. Принимаем t=150мм.

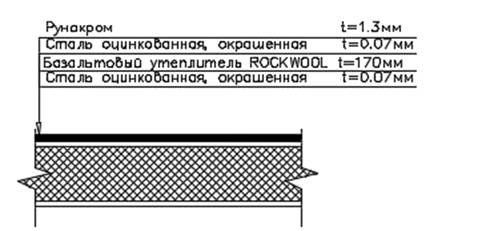

Рисунок 1.2 - Конструкция покрытия

Рассчитывается покрытие в гражданском общественном здании (автосалон) с нормальным влажностным режимом помещения и условиями эксплуатации ограждающих конструкций - Б.

Коэффициент теплоотдачи внутренней поверхности ограждающих конструкций:

α_int = 8,7 Вт/(м²·⁰С) (таблица 4 [5]).

Коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода:

α_ext =23 Вт/ (м²·°С) (таблица 6 [5]).

Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху:

n = 1 (таблица 6, [5]).

Нормативный температурный перепад:

∆t_n = 4 °C (таблица 5 [5])

Нормируемое сопротивление теплопередаче:

R_req=4,43(м²·°С)/Вт

Искомая толщина утеплителя ROCKWOOL t=169мм. Принимаем t=170мм.

1.4 Внешняя и внутренняя отделка здания

Здание имеет металлический каркас, ограждающие конструкции выполнены из сэндвич - панелей Петропанель, облицованных оцинкованной сталью с высококачественным полимерным покрытием. Главный фасад облицован витражами установленными на профильной алюминиевой системе. Колонны для защиты от коррозии окрашивают эмалью ПФ-115. Отделка стен и перегородок осуществляется путем покраски клеевыми, водоэмульсионными и водно-дисперсионными акриловыми красками. В санузлах - глазурованная плитка на h - 2 м от пола, выше окраска водоэмульсионной краской. Потолок ячеистый подвесной. Напольные покрытия: керамическая плитка (шоурум, санузлы), линолеум (офисные помещения), бетонные наливные (в технических помещениях, СТО).

.5 Описание генплана

Автосалон размещен в г. Вологда с учетом существующей застройки, рельефа площадки, обеспечения всех санитарных и противопожарных требований. Участок, на котором расположено здание, имеет прямоугольную форму. На участке расположена площадка для стоянок автомобилей.

Автомобильный проезд к зданию организован со стороны Ленинградского шоссе и улицы Копрецовской.
