ВВЕДЕНИЕ

В современных условиях роста городов и численности их населения актуальным является вопрос о строительстве многоквартирных жилых зданий. Учитывая желание компаний повысить общие показатели жилой площади на 1 м² в строительстве преобладают многоэтажные дома.

Но в условиях исторической застройки очень важно сохранение архитектурной целостности облика города. Новые строящиеся объекты не должны выделяться из сложившегося исторического и художественного ансамбля окружающих зданий.

В данной выпускной квалификационной работе запроектировано жилое здание с административно-офисными помещениями переменной этажности в городе Кемерово, расположенном на Юге Западной Сибири.

Среди городов России Кемерово занимает тридцатое место по численности населения. Поэтому необходимо решать вопрос о строительстве доступного жилья.

Здание состоит из трех секций, две из которых имеют по шесть этажей и одна, центральная, семь. На нижних этажах располагаются офисные здания и инженерные помещения.

Создаваемый объект соответствует основным требованиям, предъявляемым к архитектурно-художественному облику окружающей застройки. Фасад выполнен в технике, подчеркивающий исторический облик района.

Здание выполнено в соответствии с требованиями экологических, противопожарных и санитарных норм и является безопасным для эксплуатации и жизни людей.

Вокруг здания имеется достаточная площадь для размещения автомобилей, также устроена детская площадка и проведено озеленение территории.

. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1.1 Описание генплана и благоустройства участка

Жилой дом переменной этажности со встроенными административно-офисными помещениями находится в городе Кемерово.

Здание расположено в историческом районе города, являющимся наиболее тихим в отличие от современных промышленных районов. Строительство начинается на пустующей территории между уже существующими жилыми зданиями.

Рельеф местности спокойный. Относительной отметке проектируемого здания 0.000 соответствует абсолютная отметка +84.200.

Ориентация главного фасада здания на северо-восток.

Для осуществления связи с главными улицами устраиваются асфальтобетонные проезды шириной 6, 12 и 8,2 метра.

Вокруг дома имеется площадь для парковки 34 автомобилей. Для передвижения людей устраиваются тротуары, выложенные тротуарной плиткой (брусчаткой).

Недалеко построена площадка для игр и отдыха, а также имеется небольшая парковая зона с озеленением, разделяющая пространство между объектом и переулком Батенькова, тем самым создавая шумозащитный заслон.

Для сбора мусора устанавливаются специальные мусоросборные контейнеры, которые вывозятся специальными службами. Их расположение соответствует требованиям [2].

На территории устроена ливневая канализация для предотвращения подтопления.

Площадь оборудована фонарями для освещения в вечернее и ночное время.

Основные показатели по генплану и благоустройству приведены в таблице 1.1.

Таблица 1.1 - Основные показатели генплана

1.2 Объемно-планировочное решение

Жилое здание запроектировано сложной конфигурации и переменной этажности: первый участок, расположенный в осях 1-3, имеет 6 этажей, второй участок в осях 3-6 - 7 этажей, третий участок, оси 6-11 - 6 этажей. В здании имеется неотапливаемый чердак.

Размеры здания в осях 1-11 - 48 метров, в осях А-М - 22,5 метра.

Фасад выполнен в индивидуальном архитектурном стиле для сохранения облика исторической застройки.

Жилой дом включает в себя 16 квартир.

На отметке -3.000 устроена подземная стоянка для автомобилей.

На отметке 0.000 находится цокольный этаж, где располагаются офисы зального типа, а также технические помещения и электрощитовые.

На первом этаже (отметка +3.300) запроектированы офисные помещения.

Начиная с отметки +6.600 устраиваются три типовых этажа, содержащие одну двух-, три трех- и одну четырехкомнатную квартиры площадью 78,8 м², 99,4 м², 80,9 м², 98,2 м² и 172,7 м² соответственно.

На отметке +16.500 в осях 3-6 располагается последний седьмой этаж, который состоит из одной четырехкомнатной квартиры.

Высота этажей 3,3 м.

Ориентация главного фасада на северо-восток.

При планировке квартир учитывалось, что на северную сторону выходят кабинеты и кухни, а спальни и гостиные - на юг и юго-запад. В квартирах запроектированы кабинеты для комфортной работы. Санузлы и ванны раздельные.

Из двух трехкомнатных квартир и четырехкомнатной осуществляется выход на лоджии. Лоджии - это открытые поэтажные площадки, связывающие внутренние пространства эксплуатируемых помещений с внешней средой.

Перемещение между этажами внутри здания осуществляется при помощи лестниц и лифтов.

Снаружи для подъема устраиваются лестницы и пандусы.

1.3 Теплотехнический расчет ограждений

.3.1 Исходные данные

Район строительства - город Кемерово.

Расчетная температура внутреннего воздуха - +20ºС.

Относительная влажность воздуха внутри помещений - 55%.

Тип здания - жилое.

Вид ограждающей конструкции - наружная стена с вентилируемым фасадом.

1.3.2 Конструкция наружной стены

Наружная стена с вентилируемым фасадом состоит из двух основных слоев. Внутренний слой выполнен виде кладки из глиняного полнотелого кирпича на цементно-песчаном растворе толщиной 510 мм. Второй слой - утеплитель URSA GEO П-30 (ТУ 5763-002-00287697-97).

Снаружи утеплитель защищен с помощью ветро-гидрозащитной мембраны марки Tyvek soft. Ширина вентилируемого зазора составляет 50 мм.

С помощью кронштейнов навешивается панель фасада толщиной 10 мм марки Duvils-Max (рисунок 1.1).

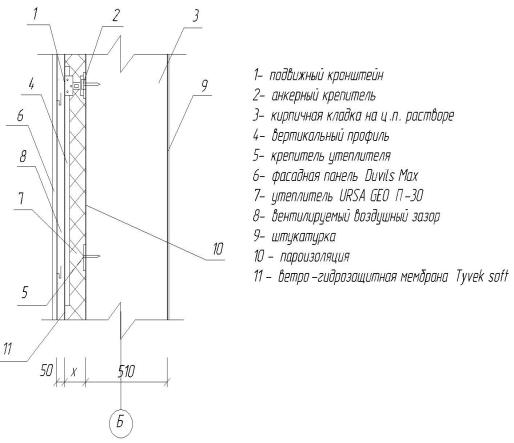

Рисунок 1.1 - Конструкция наружной стены

1.3.3 Расчет наружной стены

Расчет проводится на основе [1] как для двухслойной конструкции (рисунок 1.2).

Рисунок 1.2 - Расчетная схема наружной стены

Нормируемое сопротивление теплопередаче из условий энергосбережения следует определять по формуле 5.1 [1]:

, (1.1)

где R₀^треб. - базовое значение требуемого сопротивления теплопередаче ограждающей конструкции, м²∙°С/Вт, следует принимать в зависимости от градусо-суток отопительного периода, (ГСОП), °С ∙ сут/год, региона строительства и определять по таблице 3 [1];

m_р - коэффициент, учитывающий особенности региона строительства. В расчете принимается равным 1.

Определим R₀^треб. исходя из нормативных требований к приведенному сопротивлению теплопередаче (п. 5.2 [1]) согласно формуле:

₀^треб.=a·ГСОП+b, (1.2)

где а и b - коэффициенты, значения которых следует приниматься по данным таблицы 3 [1] для соответствующих групп зданий;

ГСОП - градусо-сутки отопительного периода, °С ∙ сут/год, определяемые по формуле 5.2 [1]:

ГСОП=(t_в - t_от)z_от, (1.3)

где t_в - расчетная температура внутреннего воздуха, °C;_от, z_от - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по [1] для периода со среднесуточной температурой наружного воздуха не более 8 °С._в = 20°С,_от = -8°С,_от = 227 сут.

ГСОП = (20 - (-8))∙227 = 6356 °С·сут

а = 0,00035; b=1,4

Находим требуемое сопротивление теплопередаче:

R₀^треб.=0,00035·6356 + 1,4 = 3,625 м²°С/Вт

 м²°С/Вт

Определяем зону влажности населенного пункта: для Кемерово - сухая. Влажностный режим помещения нормальный, значит, по таблице 2 [1] теплотехнические характеристики материалов берем для условий эксплуатации А.

Определяем толщину утеплителя через условное сопротивление теплопередаче R₀^усл по формуле Е.6 [1]:

₀^усл=1/α_в+δ_n/λ_n+1/α_н, (1.4)

где α_в - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²°С), принимаемый по таблице 4 [1]; α_в=8.7 Вт/(м²°С);

α_н - коэффициент теплоотдачи наружной поверхности ограждающей конструкций для условий холодного периода, принимаемый по таблице 6 СП [1]; α_н=12 Вт/(м²°С) -для наружных стен с вентилируемым фасадом;

δ_n - толщина слоя, м;

λ_n - теплопроводность материала слоя, Вт/(м ∙ °С).

₀^усл=1/8.7 + δ₁ /0,036 + 0,51/0,7 + 1/12 = 3,625 м²°С/Вт

0,927 + δ₁ /0,036 = 3,625

δ₁ /0,036 = 2,698

δ₁ = 0,097 м => Принимаем толщину утеплителя δ₁ = 100 мм.

1.3.4 Расчет чердачного перекрытия

Расчет толщины утеплителя в чердачном перекрытии проводится по аналогии с расчетом его в наружной стене.

ГСОП = 6356 °С·сут

а = 0,00045; b=1,9 - для чердачных перекрытий

По формуле (1.2):

R₀^треб.=0,00045·6356 + 1,9 = 4,76 м²°С/Вт

Слои конструкции: цементно-песчаная стяжка, толщиной 20 мм, утеплитель URSA GEO П-30, железобетонная плита толщиной 220 мм (рисунок 1.3).

Рисунок 1.3 - Расчетная схема чердачного перекрытия

По формуле (1.4):₀^усл=1/8.7 + 0,02/0,76 + δ₂ /0,036 + 0,22/1,92 + 1/12 = 4,76 м²°С/Вт

0,339 + δ₂ /0,036 = 4,76

δ₂ /0,036 = 4,421

δ₂ = 0,159 м => Принимаем толщину утеплителя δ₂ = 160 мм

1.4 Конструктивное решение

Здание кирпичное с ж/б колоннами, ригелями и перекрытиями, фундамент свайный с ж/б ростверком. Пространственная жесткость обеспечивается за счет внутреннего каркаса и несущих наружных стен по осям 2 и 10.

1.4.1 Конструкция фундаментов

В здании запроектирован свайный фундамент. Тип свай - сваи-стойки. Основанием для них является малосжимаемый грунт - прочный глинистый сланец. Данный грунт обладает необходимой несущей способностью и находится на участке под зданием. Ростверк выполнен из железобетона.

Под колонны внутри здания запроектированы кусты свай, состоящие из двух свай.

Выбор длины сваи зависит от физико-механических свойств грунтов. В данном проекте приняты сплошные железобетонные сваи типа С12-30 по ГОСТ 19804.1-2012 длиной 12 метров, сечением 30х30 см.

1.4.2 Колонны и ригели

В здании запроектированы сборные железобетонные колонны внутреннего каркаса с сечением 300х300 мм по серии 1.020-1/87 вып.2-1. Колонны имеют консоли, на которые укладываются железобетонные ригели по серии 1.020-1/83 выпуск 3-1. Шарнирные стыки осуществляют сваркой по закладным деталям.

1.4.3 Перекрытия

Перекрытия сборные из железобетонных плит по серии 1.141-1, выпуск 60 и 64. Между собой связь плит осуществляется сваркой через закладные детали.

На отметке 0.000 перекрытия монолитные железобетонные из бетона класса В15.

1.4.4 Наружные стены и перегородки

Конструкция наружных стен выполнена по типу утепленный вентилируемый фасад из полнотелого красного глиняного кирпича М-100, кладкой на цементно-песчаном растворе толщиной 510 мм. В конструкции стен используется утеплитель марки URSA GEO П-30. Для его защиты применяют ветро-гидрозащитную мембрану Tyvek soft. Ширина вентилируемого зазора - 50 мм. С помощью кронштейнов навешивается фасадная панель Duvils-Max.

Перегородки выполнены сборные из гипсоволокнистых листов «Knauf» на металлическом каркасе. Толщина межкомнатных перегородок 100 мм. Межквартирные перегородки устраивают толщиной 250 мм с заполнением пространства между листами звукоизоляционным материалом (минеральная вата) толщиной 50 мм.

1.4.5 Лестницы

Лестницы служат для передвижения людей между этажами. Запроектированы сборные железобетонные по металлическим балкам. Металлические элементы соединяются с помощью сварки. Сварка выполняется электродом Э-42 (ГОСТ 9467-75^*).

Ограждения на лестницах крепятся к ступеням с помощью анкеров. Балясины и ригели металлические. Поручни выполняются из дерева.

Помимо естественного освещения лестничные площадки снабжены искусственным освещением. Для экономии электроэнергии устанавливают датчики, реагирующие на движение на любом участке лестницы.

При подъеме или спуске свет будет автоматически включаться, а после отключаться.

1.4.6 Полы

Полы на отметке -3.000 устраиваются по грунту, бетонные с упрочненным верхним слоем.

На жилых этажах и в кабинетах офисов полы делают по цементно-песчаной стяжке - линолеумные, паркетные или из керамической плитки в зависимости от назначения помещения.

1.4.7 Окна и двери

Запроектированы пластиковые окна с шумозащитным двухкамерным стеклопакетом. Заполнение между стеклами - шестифтористая сера.

Наружные двери глухие утепленные. Внутренние межкомнатные двери устанавливают деревянные с глухим полотном с порогом, двери на кухню - со стеклянными вставками. Внутренние межквартирные двери глухие, металлические.

В коридоре офисного этажа устроена противопожарная дымозащитная металлическая дверь ДМП 01/60.

1.4.8 Стропильные конструкции

В качестве несущих конструкций чердачных покрытий используют наслонную стропильную систему. Она представляет собой параллельно расположенные наклонные балки - стропильные ноги, которые опираются нижним концом через подстропильные конструкции - мауэлраты на наружные стены.

Все конструктивные элементы выполнены из деревянных брусьев по ГОСТ 8486-86 с изм. Материал конструкций - сосна.

1.4.9 Кровля

Скатная кровля с уклоном 40,4% (22º) выполнена из листов керамопласта. Этот современный кровельный материал является экологически чистым и имеет небольшой вес. В многоэтажных зданиях устраивается при условии толщины не менее 4,5 мм. Его прочность больше прочности асбестоцементных листов практически в 10 раз. В проекте принят волнистый композиционный лист №3.

По краям кровли устраиваются металлические ограждения. На кровле запроектирован наружный водосток с установкой по углам водоприемных воронок водосточных труб и подводящих к ним желобов. Трубы выполнены из горячеоцинкованной стали, имеющей двустороннее пластиковое покрытие.

1.5 Наружная и внутренняя отделка

Снаружи при выполнении вентилируемого фасада навешиваются панели толщиной 10 мм марки Duvils-Max. Цвет выбирается в соответствии с архитектурным проектом. Пониженная часть здания, где располагаются офисные помещения, и цоколь отделаны облицовочными панелями под кирпич.

Внутри для отделки стен используется улучшенная штукатурка. Стены и перегородки оклеиваются или окрашиваются. Стены в ванных облицовывают керамической плиткой. Стены в санузлах облицовываются плиткой на высоту 1 м.

Потолок штукатурится известковым раствором, затем окрашивается водоэмульсионный краской цвета слоновой кости.

1.6 Инженерные коммуникации

.6.1 Водоснабжение

Здание подключается к общей водопроводной сети города и полностью снабжено холодной и горячей водой. В квартирах установлены отдельные краны, снабженные очистительными фильтрами для получения питьевой воды.

Внутри помещений трубы устраивают из полипропилена. Они не подвержены коррозии и воздействию химических веществ.

1.6.2 Канализация

В здании устроена самотечная хозяйственно-бытовая система канализации с использованием полипропиленовых труб внутри помещений.

1.6.3 Отопление

Теплоснабжение здания централизованное, осуществляется от наружных тепловых сетей через полипропиленовые трубы Fazer фирмы Aquatherm.

1.6.4 Электроснабжение

Электроснабжение здания осуществлено от городской подстанции с помощью двух кабелей - основного и запасного.

Электрощитовая расположена на цокольном этаже.

1.6.5 Вентиляция

В здании запроектирована естественная вентиляционная система, с общим каналом и отходящими от него каналами-спутниками, которые отводят от каждой квартиры по отдельности отработанный воздух в центральную шахту. Такая система является сравнительно недорогой и проста в обслуживании.

1.7 Гидроизоляция подземных помещений

В современных условиях высокой плотности застройки строительство подземных монолитных автостоянок является неотъемлемой частью строительства жилых зданий.

Для защиты подземных частей здания от грунтовых вод необходимо устраивать гидроизоляцию стен и пола помещения. Выбранный тип гидроизоляции должен быть надежным, долговечным и иметь приемлимую стоимость материала.

. Геомембраны.

Полимерные геомембраны  <#"902384.files/image006.gif">,кН/м

g _f

g _n

q, кН/м

1

2

3

4

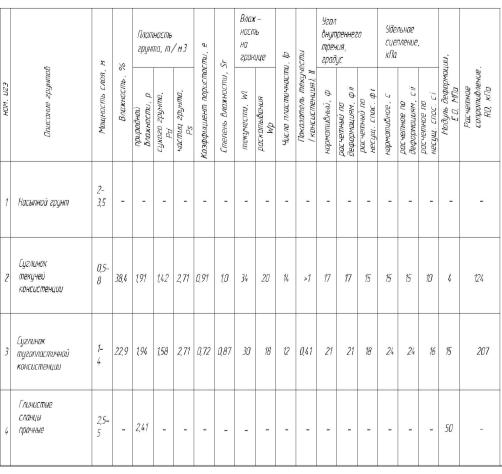

5

Постоянная: 1.Ламинат «Eurosky» 0,007м х 7,8 кН/м³ 2. Цементно-песчаная стяжка 0,02 м х 18 кН/м³ 3.Керамзитобетон класса B3,5 0,075м х 16 4.Ж/б плита 0,12м х 25 кН/м³ 5.Вес перегородок: 0,5 кН/м² 3х0,12х18

 0,055  0,36  1,2  3,0 0,5

 1,2  1,3  1,3  1,1 1,1

 1  1  1  1 1

 0,066  0,468  1,56  3,3 0,55 9,89

Итого:

5,115

5,944

Временная от людей и оборудования

2

1,2

1

2,4

Всего:

7,115

8,344

Таблица 2.2 - Сбор нагрузок на междуэтажное перекрытие, кН/м²

Таблица 2.3 - Сбор нагрузок на чердачное перекрытие, кН/м²

Таблица 2.4 - Сбор нагрузок от кровли, кН/м²

Нагрузка от наружных стен за вычетом оконных проемов:

_ст=(1-К_ост) ∙(δ_ст∙Н_ст∙ρ∙γ_f∙γ_n + δ_у∙Н_ст∙ρ_у∙γ_f∙γ_n), (2.1)

где К_ост. - коэффициент остекления, вычисляемый по формуле:

К_ост =А_ост /А, (2.2)

где А_ост - площадь остекления, А_ост =165,6 м²;

A - площадь наружных стен, А=1108,503 м².

К_ост = 165,6/1108,503= 0,149

Н_ст - высота стен, равна 25,72 м;

ρ - плотность материала, ρ =18 кН/м³;

γ_f - коэффициент надежности по нагрузке, равен 1,1;

γ_n - коэффициент надежности по ответственности, равен 1;

δ_у - толщина утеплителя, δ_у =0,1м;

ρ_у - плотность утеплителя, ρ_у =0,3 кН/м³.

N_ст=(1-0,149)∙ (0,51∙25,72∙18∙1,1∙1+0,1∙25,72∙0,3∙1,1∙1) = 221,74 кН

Ширина грузовой площади b=6,5 м.

Суммарная расчетная нагрузка:

=q_(табл.) ∙b (2.3)

= 6,5∙(8,344+6,991+5,065+3,292)+221,74 = 375,738 кН/м

2.2 Геологические условия участка

На основании геологических условий участка выбирается несущий слой - глинистые сланцы, являющиеся малосжимаемым грунтом для устройства свай-стоек.

Геологические данные, отражающие физико-механические свойства залегающих под зданием грунтов, получены в результате полевых исследований и представлены на рисунке 2.2 и в таблице 2.6.

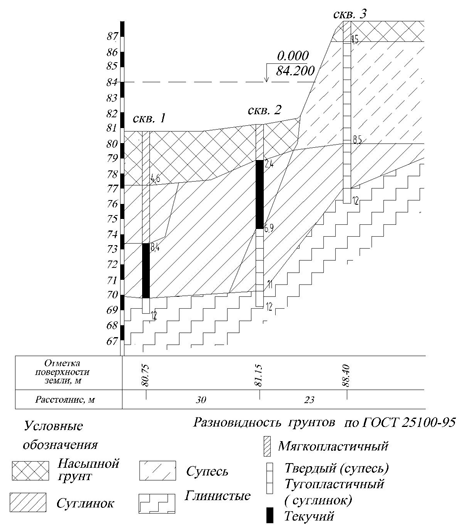

Рисунок 2.2 - Инженерно-геологический разрез

Таблица 2.6 - Нормативные и расчетные показатели свойств грунтов

2.3 Расчет свайного фундамента

В проектируемом здании устраивают свайный фундамент из свай-стоек, опирающихся на малосжимаемый грунт - прочные глинистые сланцы, и железобетонного ростверка из бетона В20.

2.3.1 Определение глубины заложения ростверка

Глубина заложения ростверка не зависит от геологических условий и назначается в зависимости от планировочной отметки, наличия подвалов и подземных коммуникаций, глубины сезонного промерзания грунтов, размера ростверка.

В зданиях с подвалом глубина заложения ростверка назначается так чтобы отметка верха ростверка была на 0,3-0,5м ниже отметки пола подвала, примыкающих заглубленных помещений, а высота ростверка назначается конструктивно h_p ≥ h₀+ 0,25м, но не менее 30 см (h₀ - значение заделки сваи в ростверк, принимаемое не менее 5 см).

d = 0,5 + (0,05+0,25) = 0,8 м

Определяем глубину промерзания грунта по [4]:

, м, (2.4)

где k_h - коэффициент, учитывающий влияние теплового режима сооружения, для наружных стен отапливаемых зданий с подвалом k_h = 0,6;

d_fn - нормативная глубина промерзания, по результатам многолетних наблюдений d_fn = 2,2 м.

Окончательно принимаем глубину заложения ростверка 1,4 м от поверхности планировки.

2.3.2 Выбор типа свай и назначение их длины

В здании устраиваются забивные железобетонные сваи-стойки.

Длина свай зависит от глубины заложения ростверка. Голова сваи должна быть заделана в ростверк на 5-10 см.

Свая опирается на малосжимаемый грунт. Ее длина L = 12 м. Принимаем забивную сплошную железобетонную сваю типа С12-30 по ГОСТ 19804.1-2012 длиной 12 м, сечением 30х30 см.

2.3.3 Расчет несущей способности свай

Несущую способность F_d, кН забивной сваи, опирающейся на малосжимаемый грунт, определяют по формуле:

, кН, (2.5)

где γ_c - коэффициент условий работы сваи в грунте, γ_c=1,0;

R - расчетное сопротивление грунта под нижним концом сваи-стойки, для всех видов забивных свай, опирающихся на скальные и малосжимаемые грунты, R = 20 000 кПа;- площадь опирания на грунт сваи, м², для свай сплошного сечения равной площади поперечного сечения, А = 0,3 х 0,3 = 0,09 м².

Расчет по прочности материала железобетонных свай должен производиться в соответствии с требованиями [5]. Свая рассматривается как железобетонный стержень, жестко защемленный в грунте.

Несущая способность сваи по материалу:

, кН, (2.6)

где γ - коэффициент условия работы, равный 1;

γ_b - коэффициент условия работы бетона сваи, принимаемый для свай сечением 30х30 см γ_b = 0,85;

А_b, А, - площади поперечного сечения соответственно бетона и продольной арматуры, м;

R_b, R_s - расчетные сопротивления осевому сжатию соответственно бетона и продольной арматуры, кПа.

Свая С12-30 по [6] изготавливается из бетона класса В20 с R_b = 11,5 МПа и армируется в продольном направлении четырьмя стержнями d= 14 А400 с R_s = 355 МПа, A_s=6,16 см².

Несущая способность сваи по материалу меньше, чем по грунту. При дальнейших расчетах за несущую способность сваи следует принимать наименьшее значение.

2.3.4 Определение количества свай в расчетном сечении

Количество свай определяют расчетом по I предельному состоянию так, чтобы выполнялось условие (7.2) [7]:

, (2.7)

где N - расчетная нагрузка, передаваемая на сваю (продольное усилие, возникающее в ней от расчетных нагрузок, действующих на фундамент при наиболее невыгодном их сочетании);

- коэффициент условий работы, учитывающий повышение однородности грунтовых условий, γ₀ = 1;

- коэффициент надежности по назначению (ответственности) сооружения, =1,15 для сооружений II уровня ответственности;

 - коэффициент надежности по грунту, =1,4.

Допустимая расчетная нагрузка, передаваемая на сваю:

Тогда количество свай в первом приближении можно найти по формуле без учета действующих горизонтальных нагрузок и момента:

 , (2.8)

где k - коэффициент, приближенно учитывающий вес ростверка и действие момента от горизонтальных сил, равен 1,2;

N_f’ - действительная вертикальная нагрузка.

Принимаем 1 сваю.

По конструктивным требованиям расстояние между осями свай-стоек a≥3d, где d - диаметр круглого или сторона квадратного сечения сваи.

a≥3∙0,3 = 0,9 м

Шаг свай определяется по формуле:

, (2.9)

где m - число рядов свай, в проекте равно 1.

Принимаем шаг свай 1,5 м.

Конструктивно назначаем ширину ростверка 800 мм.

Тогда собственный вес ростверка будет равен:

, кН/м, (2.10)

где b_p, h_p - ширина и высота ростверка соответственно;

γ_b - удельный вес железобетона, 24 кН/м³.

Тогда фактическая нагрузка на 1 сваю по формуле:

, кН/м, (2.11)

где а - шаг свай;

N - нагрузка от конструкций.

, что меньше предельно допустимой.

2.3.5 Расчет осадки свайного фундамента

Осадку забивной сваи-стойки следует определять по п.7.4.2 (б) формула (7.36) [7].

 (2.12)

где N_f - фактическая нагрузка на 1 сваю;

l - длина сваи, 12 м;

G₂ - модуль сдвига грунта, на который опирается свая, определяются по формуле:

 , МПа, (2.13)

здесь E - модуль деформации слоя грунта, 50 МПа;

ν₂ - коэффициент Пуассона, равный 0,3;

Тогда

d_b - диаметр сваи, для свай с некруглым сечением равен ;

E - модуль упругости материала, для бетона В20, E = 27,5∙10³ МПа;

A = 0,09 м².

Осадка будет равна:

Предельно допустимая осадка - 10 см, что больше полученного результата.

Окончательно принимаем выбранный тип сваи.

2.3.6 Расчет фундамента под колонну внутреннего каркаса

Отдельно ведется расчет свайного фундамента под колонны внутреннего каркаса.

Сбор нагрузок на колонну сечением 300х300 мм из бетона класса В20 осуществляется методом грузовой площади (рисунок 2.1)

подземный фундамент перекрытие сечение

Рисунок 2.1 - Грузовая площадь колонны

Грузовая площадь A_гр. = 36 м².

Действующие на колонну нагрузки от собственного веса и вышележащих конструкций       приведены в таблице 2.5.

Таблица 2.5 - Сбор нагрузок на колонну, кН/м²

 Вид нагрузки       Нормативная нагрузка на 1,

5. Вес части ригеля, 0,45∙0,2∙5,56∙25=11,676= 11,676∙6 =70,056

,1∙1

Определяем количество свай в кусте по формуле (2.8):

, следовательно, принимаем куст из 2 свай.

Расстояние между сваями не должно превышать 3d, и не должно быть меньше чем 6d. Принимаем а=3∙0,3=0,9 м. Тогда сечение ростверка конструируем 1,2х1,2 м.

Собственный вес ростверка и грунта на его уступах находим по формуле:

, кН, (2.14)

где b и l - ширина и длина ростверка, м;

d - глубина заложения подошвы ростверка, м;

 - усредненное значение удельного веса железобетона и грунта на уступах, принимаемое равным 20 кН/м³.

Нагрузка на любую сваю в кусте:

 (2.15)

где - расчетная сжимающая сила в плоскости подошвы,

=1090,547+44,352 = 1134,899 кН

n - число свай в кусте.

Осадку свайного куста проводят по п.7.4.4. и 7.4.5 [7].

 (2.16)

где δ - коэффициент, зависящий от расстояния между сваями, по формуле:

, если  (2.17)

где k_v - коэффициент, определяемый по формуле:

, (2.18)

G₁ - модуль сдвига грунта, на который прорезает свая, равен 4,55 МПа;

а - расстояние между сваями.

Тогда осадка сваи:

< 10 см.

2.3.7 Сваи для испытаний

Перед началом забивки свай фундамента необходимо провести динамические и статические испытания.

При динамическом испытании замеряют отказ (осадку сваи) при сбрасывании дизель-молота на оголовок уже погруженной на проектную отметку сваи. Эти испытания могут быть применены для любых типов забивных свай, в том числе и свай-стоек.

Как правило, проектом назначаются для динамических испытаний до 2% от общего количества свай.

Суть статического испытания сваи заключается в том, чтобы "нагрузить" забитую сваю сверху и отследить ее осадку при ступенчатом увеличении нагрузки. Для этого создается система анкерных свай и домкраты грузоподъемностью 50, 100 или 200 т. Домкрат давит на испытываемую сваю через уложенную сверху балку с заданной нагрузкой.

В свою очередь балка крепится к анкерным сваям, для чего оголовки анкерных свай разбиваются, а арматура свай приваривается к балке. Количество анкерных свай назначается от 2 до 6. Домкрат оснащен манометром. Под нагрузкой свая нагружается ступенями. Показатели осадки на каждой ступени фиксируются. В случае если осадка превышает определенное значение, испытания прекращают и в результат испытаний записывают показания давления на предыдущей ступени.

Согласно «Руководству по проектированию свайных фундаментов»: «статические испытания свай не следует производить, если фундаменты проектируются со сваями-стойками, забиваемыми молотом, энергия удара которого удовлетворяет требованиям главы СНиП на производство и приемку работ по устройству оснований и фундаментов». В остальных случаях, проводить или нет статические испытания, решает проектная организация.

2.4 Расчет монолитного участка перекрытия

Расчет монолитного участка перекрытия проводится по двум группам предельных состояний.

2.4.1 Исходные данные и сбор нагрузок

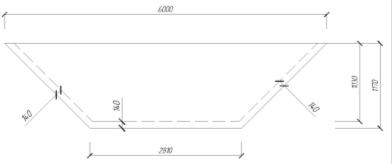

Участок представляет собой сплошную плиту толщиной 140 мм, шириной 1,17 м, длиной 6 м (рисунок 2.3). Класс бетона В20.

Рисунок 2.3 - Монолитный участок

Нагрузки, действующие на участок, представлены в таблице 2.7.

Таблица 2.7 - Сбор нагрузок на монолитный участок, кН/м²

Расчетная нагрузка q=6,35 кН/м².

2.4.2 Расчет прочности нормальных сечений

Проводим расчет по I группе предельных состояний по нормальным сечениям. Расчет участка выполнен как балки шириной 1м.

Максимальный момент в пролете по формуле:

M_max=, кНм, (2.19)

где q - расчетная сила из таблицы 2.7, q=6,35 кН/м²;

l₀ - расчетный пролет, определяемый по формуле:

l₀ = l - 2∙c, м, (2.20)

где l - длина пролета, 6 м;

с - ширина опирания площадки на кирпичную стену, с=0,14 м.

l₀ = 6 - 2∙0,14 = 5,72 м

M_max =

В качестве рабочей арматуры принимаем арматуру класса А400.

Определим коэффициент α₀:

, (2.21)

где γ_b2 - коэффициент условий работы, γ_b2 = 0,9;

b - ширина участка, принята равной 1 м;

R_b - расчетное сопротивление бетона сжатию, для В20 R_b =11,5 МПа;

h₀ - рабочая высота сечения, h₀ = h - a,

где а - толщина защитного слоя, а= 15 мм.

h₀ = 140-15 = 125мм

Находим коэффициент ζ.

, (2.22)

Чтобы определить, где будет происходить разрушение, сравниваем относительную граничную высоту сжатой зоны ζ_R с фактической ζ.

ζ =0,176 ≤ ζ_R = 0,627

Условие выполняется, разрушение произойдет в растянутой зоне.

Площадь рабочей арматуры:

, м², (2.23)

где R_S - расчетное сопротивление арматуры растяжению, R_S =350 МПа.

Исходя из этого принимаем 5Æ14 А400 с A_S = 7,69 см² на 1 метр.

По ширине участка с основным шагом 250 мм устанавливают 6 стержней, общая площадь A_S = 9,23 см² (рисунок 2.4).

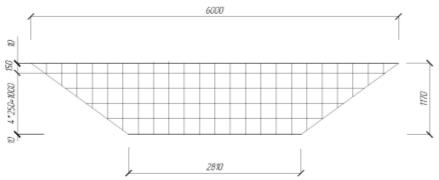

Рисунок 2.4 - Армирование монолитного участка

Так как толщина участка равна 140 мм, что меньше 150 мм, согласно [5] поперечное армирование не требуется.

2.4.3 Расчет по второй группе предельных состояний

Проверяем участок на образование трещин M_n ≤ M_crc.

_n=, кНм, (2.24)

где q_n - нормативная нагрузка, таблица 2.6.

M_n=

Момент образования трещин:

, кНм, (2.25)

где R_bt,ser - расчетное сопротивление бетона осевому растяжению для второй группы предельных состояний;

W_pl - пластический момент сопротивления по формуле:

_pl = γ∙W_red, м^-3, (2.26)

где γ - коэффициент, принятый равным 1,5;

W_red - приведенный момент сопротивления,

, м^-3, (2.27)

где I_red - приведенный момент инерции, м^-4, по формуле:

, м^-4, (2.28)

где I - момент инерции,

I = b∙h∙y_b + (b∙h³)/12, (2.29)

где y_b = h/2 = 0,14/2 = 0,07 м;= 1∙0,14∙0,07 + (1,17∙0,14³)/12 = 0,012 м^-4

α - коэффициент приведения, α = E_S/E_b = (20∙10⁴)/(24∙10³) = 8,33;_s - приведенная характеристика,

_s = y₀ - a; (2.30)

где y₀ = S_red/A_red, (2.31)

где S_red - приведенный статический момент относительно нижней грани,

, (2.32)

где A_b - площадь бетона, A_b = 0,37 м²;

A_red - приведенная площадь сечения,

, (2.33)

M_rp - момент от предварительного напряжения железобетонного элемента, в монолитном участке M_rp=0.

Тогда по формуле (2.31): y₀ = 0,0112/0,171 = 0,065 м.

Следовательно по (2.30): y_s = 0,065 - 0,015 = 0,05 м.

По формуле (2.28):

Приведенный момент сопротивления по (2.27):

Тогда пластический момент сопротивления (2.26):

W_pl = 1,5∙0,191 = 0,286 м³.

Находим момент образования трещин (2.25):

 кНм

M_n = 22,21 кНм ≤ M_crc = 386 кНм

Проверка выполняется, трещины в растянутой зоне не образуются.

2.4.4 Расчет по деформациям

На участке без трещин полный прогиб равен:

, (2.34)

где - прогиб от кратковременной, полной нагрузки;

, мм, (2.35)

- прогиб от длительной составляющей;

, м, (2.36)

где - момент от постоянной и длительной нагрузки,

 - предельно допустимый прогиб, равный .

Полный прогиб:

Условие выполняется, максимальный полный прогиб меньше допустимого.

. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

3.1 Область применения технологической карты

Технологическая карта разрабатывается на кладочно-монтажный процесс жилого дома со встроенными административно-офисными помещениями в городе Кемерово. Здание представляет собой дом переменной этажности с цокольным этажом и подземной автостоянкой: в осях 1-3 и 6-11 оно имеет шесть этажей, в осях 3-6 - 7 этажей.

Размеры здания в осях 1-11 - 48 метров, в осях А-М - 22,5 метра.

Высота здания в коньке - 24,6 м.

Пространственная жесткость обеспечивается за счет внутреннего каркаса и несущих наружных стен по осям 2 и 10.

В состав работ, предусмотренных техкартой, входят:

выгрузка кирпича, железобетонных перемычек;

подача кирпича башенным краном КБ-403;

подача раствора башенным краном КБ-403;

кладка наружных стен;

устройство перегородок;

установка подмостей;

монтаж перемычек;

монтаж плит перекрытий;

заливка швов;

монтаж лестничных площадок и маршей.

3.2 Организация и технология строительных процессов

Кладка стен осуществляется по рабочим чертежам.

Монтаж здания осуществляется методом наращивания. Подъем конструкций осуществляется на «весу» с перемещением крана. Для подъема, временного крепления и выверки элементов конструкций используют типовую монтажную оснастку.

Кирпичную кладку наружных стен выполняют из глиняного полнотелого кирпича КР-р-по 250х120х65/1НФ/200/2,0/50/ГОСТ 530-2012. В качестве облицовки используют фасадные панели Duvils-Max.

Перегородки выполнены сборные из гипсоволокнистых листов «Knauf» на металлическом каркасе.

Кладку выполняют горизонтальными рядами. Сначала укладывается наружная верста, затем внутренняя, после - забутка. Во внутренней версте допускается любой тип перевязки.

Кирпичную кладку выполнить с полным заполнением горизонтальных и вертикальных швов:

со стороны утеплителя «в подрезку»

с внутренней стороны «в пустошовку».

Для кладки используется раствор марки М50.

Для правильного расположения горизонтальных рядов кладки используют шнур - причалку, которая является направляющей при кладке верстовых рядов. Её устанавливают с обеих сторон стен, затем прикрепляют к порядовкам к предварительно выложенной кладке при помощи скоб. Горизонтальность рядов кладки и вертикальность граней и углов проверяют по ходу выполнения кладки (через 0,5-0,6м). Толщина горизонтальных швов кладки должна составлять 12 мм, вертикальных швов - 10 мм.

После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности отметок верха кладки независимо от промежуточных проверок горизонтальности.

В местах установки порядовок выкладывают маяки высотой в шесть рядов. В четвёртом ряду заделывают скобы для крепления порядовок. Для кладки первых пяти рядов причалки натягивают при помощи штыря, забиваемого в швы кладки. Кладка шестого и всех последующих рядов выполняется с перестановкой кронштейна на высоту ряда.

Подготовка стены заключается в её очистке и раскладке на ней кирпича. Раствор на постель подают обыкновенными лопатами, а разравнивают кельмой. Подача материала осуществляется при помощи крана. Для кладки 2, 3 яруса кирпич на поддонах подается на подмости. Раствор подаётся в специальных ящиках. Толщина слоя раствора под опорными частями перемычек, прогонов, балок должна быть не более 15мм.

Кладку стен вышележащих этажей начинают выполнять только после монтажа, анкеровки и замоноличивания плит перекрытия. При кладке стен с утеплителем необходимо защищать утеплитель от намокания.

Кирпичная кладка армируется конструктивно: в уровне низа оконных проемов устанавливают горизонтальные диафрагмы из арматурных сеток в слое цементного раствора, выполняемые из проволоки ø5 В500 ГОСТ 6727-80^*. В углах здания на расстоянии 100 мм от внутреннего угла и в углах проемов ставятся связи.

Для хранения кирпичей и железобетонных перемычек устраиваются открытые площадки, утеплитель необходимо складировать под специальным навесом, предотвращающим попадание влаги.

3.3 Требования к качеству и приемке работ, допуски и отклонения

При выполнении монтажных работ необходимо осуществлять контроль их качества.

Существует три вида контроля:

входной контроль;

операционный контроль;

приемочный контроль.

Входной контроль - это контроль состояния материалов, их соответствие стандартам, наличие на них соответствующей документации, серийных номеров.

Операционный контроль осуществляется каменщиками во время выполнения работ. Выполняемые работы должны соответствовать требуемым, не превышая максимально допустимые отклонения.

Качество поступающих материалов проверяется в специальных лабораториях, образцы отбирают на каждые 250 м³ кладки.

Завершающий, приемочный контроль, происходит после завершения работ. Во время этой приемки проверяют:

акты на скрытые работы;

правильность установки закладных деталей, арматуры;

правильность монтажа перемычек;

правильность перевязки швов, их толщину, заполнение раствором;

вертикальность и горизонтальность кладки, соблюдение углов;

размеры и положение конструкций.

Допустимые отклонения при производстве кирпичной кладки:

) вертикальной поверхности - 10 мм;

)поверхностей и углов по вертикали: на этаж - 10 мм, на всю высоту стены - 30 мм;

) отметки обреза - 10 мм;

) толщины конструкций ± 15 мм;

) ширины простенков - 15 мм;

) ширины проемов ±15 мм;

) рядов кладки от горизонтали на 10 м длины - 15 мм;

) смещение вертикальных осей оконных проемов - 10 мм;

) толщина кладки: горизонтальная -2, +3 мм; вертикальная - 2, +3 мм.

Для проверки правильности углов используют деревянный угольник, для горизонтальности рядов - правило и уровень не менее двух раз на каждом ярусе кладки. Вертикальность откосов и рядов кладки проверяют с помощью отвеса или уровня с правилом не реже двух раз на каждом метре высоты кладки.

За смену два раза производят проверку средней толщины горизонтальных и вертикальных швов кладки. В пределах этажа эта величина для горизонтальных швов должна составлять 12 мм, вертикальных - 10 мм. При этом толщина горизонтальных швов должна быть в пределах 10... 15 мм, а вертикальных - 8...15 мм.

3.4 Техника безопасности и охрана труда

До начала работ необходимо провести инструктаж по технике безопасности среди рабочих. Они обязаны перед началом работы ознакомиться с методами закрепления предохранительного пояса, расписать в журнале по технике безопасности. Все рабочие должны обладать требуемой квалификацией.

При производстве кладочно-монтажных работ необходимо соблюдение техники безопасности в соответствии с [8], [9]; [10], проектом производства работ и инструкциями.

При устройстве кладки кирпичи и мелкие блоки необходимо подавать к месту работы и перемещать в специальных поддонах с помощью подхватов с ограждениями, служащими для предотвращения падения отдельных камней.

При перемещении кирпичей грузоподъемным краном также необходимо использовать поддоны, либо специальные контейнеры и грузозахватные устройства.

При установке лесов и подмостей необходимо проверить их устойчивость и прочность. Жесткость лесов должна быть обеспечена с помощью жестких связей.

При кладке стен зданий на высоту до 0,7 м от рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности земли (перекрытия) более 1,3 м необходимо применять средства коллективной защиты (ограждения) или предохранительные пояса.

При кладке наружных стен толщиной менее 0,75 м запрещается работать в положении стоя на стене.

Запрещена кладка стен последующего этажа до установки несущих конструкций междуэтажного перекрытия, лестничных маршей и площадок.

При кладке стен с внутренних подмостей обязательна установка защитных козырьков по всему периметру здания согласно [10] Рабочие при установке и снятии козырьков должны работать с предохранительными поясами. Подъём на подмости и спуск с них производится по инвентарным лестницам.

При производстве кладочно-монтажных работ необходимо оградить зоны, опасные для перемещения людей с обозначением их специальными предупреждающими знаками.

При проведении работ в темное время суток обязательно оборудовать рабочее место каменщика осветительным оборудованием.

3.5 Определение перечня и объемов работ

В перечень проводимых работ входят: основные работы - кладка наружных стен, устройство перегородок, монтаж лестничных площадок и маршей, плит перекрытий; дополнительные работы - заливка швов. И в качетсве вспомогательных работ - установка и последующая разборка подмостей.

Для определения объемов работ каменной кладки типового этажа составляют ведомость, таблица 3.1

Таблица 3.1 - Ведомость подсчета каменной кладки типового этажа

Сводная ведомость объемов работ на кладочно-монтажный процесс представлена в таблице 3.2.

Таблица 3.2 - Ведомость объемов работ

3.6 Определение трудоемкости и продолжительности монтажных работ

Основным документом, определяющим затраты труда, стоимость, продолжительность работ является калькуляция, которая выполняется на основании ЕНиР и приведена в таблице 3.3.

Таблица 3.3 - Калькуляция трудозатрат и машинного времени

Суммарное время работы крана определяет общую продолжительность монтажных работ. Состав комплексной бригады (звена) определяем по ежедневному участию в монтаже рабочих различной квалификации.

Затраты труда:

ЗТ=Н_вр*V (чел*ч), (3.1)

где Н_вр- норма времени на выполнение единицы работы;

V- объем работы .

3.7 Комплектация бригады рабочих

Проектируемое здание разделено на две захватки, каждый этаж разделен на три яруса 1,2 м, 1,2 м и 0,9 м.

За один рабочий день (8 часов) каждая захватка должна быть выполнена на один ярус или перекрыта плитами.

Подбор состава бригады осуществлен в табличной форме и представлен в таблицах 3.3 - 3.5.

Таблица 3.3 - Распределение трудоемкости по разрядам

Таблица 3.4 - Средний разряд работы

Таблица 3.5 - Средний разряд звена

Средний разряд рабочих равен: 52/17 = 3,06

Средний разряд работы: 41,01/13,14 = 3,12

Средний разряд работы должен быть больше среднего разряда рабочих.

,12 >3,06, следовательно, состав бригады определен верно.

3.8 Подбор монтажного крана

Выбор крана осуществляется для элементов с максимальными параметрами.

При кладочно-монтажном процессе параметры крана определяют из условия монтажа наиболее удаленного элемента - плиты перекрытия и наиболее тяжелого - плиты перекрытия.

Требуемую грузоподъемность кранов Q определяют массой монтируемого монтажного элемента, т.е. с учетом не только собственной массы элемента , но и масс монтажных приспособлений  и грузозахватного устройства .

                                      (3.2)

где Q_гр. - максимальная масса монтируемого элемента, т, Q_гр.=2,8 т ;

Q_стр. - масса строп, т, Q_стр. = 0,09 т;

Q_осн. - масса монтажной оснастки , Q_осн. = 0 т.

т

Высота подъема крюка  над уровнем стоянки крана определяется по формуле:

 =  , м;       (3.3)

где  - превышение опоры монтируемого элемента над уровнем стоянки крана, м;  = 23,13 м;

 - запас по высоте, необходимый по условиям безопасности           монтажа для наводки конструкций или переноса через ранее смонтированные,  = 0,5 м;

 - высота элемента в монтажном положении,  = 0,22 м;

 - высота строповки в рабочем положении от верха монтируемого элемента до крюка крана,  = 4,24 м.

 = 23,13 + 0,5 + 0,22 + 4,24 = 28,09 м

Вылет крюка башенного крана  находится по формуле:

, м, (3.4)

где а - ширина кранового пути, 6 м;

b - расстояние от кранового пути до проекции наиболее выступающей части здания, 4,6 м;

с - расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана, 22,5 м.

Выбираемк ран КБ-403 с максимальным вылетом крюка L_кр. = 30 м, грузоподъемностью Q = 8 т, высотой подъема H_кр. = 41 м.

3.9 Перечень технологической оснастки и приспособлений

Для каждого конструктивного элемента строящегося здания подбираются грузозахватные устройства (стропы, траверсы, захваты).

Для ведения кладки, подачи кирпича и раствора на место работ, устройства инвентарных подмостей также осуществляется подбор необходимых приспособлений.

Выбранные в проекте инструменты и их характеристики представлены в таблице 3.6.

Таблица 3.6 - Технологическая оснастка и приспосбления

. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

4.1 Характеристика условий строительства

В проекте рассматривается жилой дом со встроенными административно-офисными помещениями переменной этажности. Район строительства - город Кемерово. Характер здания - новое. Размер в осях 22,5х48 м.

Здание кирпичное. Имеется цокольный этаж и подземная автостоянка. Вокруг здания устраивается отмостка шириной 1м.

Относительной отметке 0.000 соответствует абсолютная отметка 84.200.

Среднемесячная температура в январе -17,9°С, в июле +19°С. Температура воздуха в зимний период во время наиболее холодной пятидневки -39°С. Глубина промерзания грунта - 2,2 м. Нормативная снеговая нагрузка - 1,68 кН/м² (4 снеговой район). Скоростной напор ветра - 0,38 кН/м² (3 ветровой район).

Железобетонные изделия, необходимые для строительства, изготавливаются местными заводами. Поставка кирпича производится со склада.

Доставка на объект строительства основных необходимых деталей, конструкций и материалов осуществляется грузовым и специализированным транспортом.

Для выполнения техники безопасности по пожаротушению предусматривается установка двух пожарных гидрантов на расстоянии 15 м друг от друга.

Строительство инженерных сетей выполняется в подготовительный период.

Особые условия отсутствуют.

4.2 Методы выполнения основных строительно-монтажных работ

.2.1 Подготовительный период

Строительство проектируемого здания должно быть выполнено в два периода - подготовительный и основной.

Во время подготовительного этапа выполняются работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки - расчистка территории строительства, снос строений, неиспользуемых в процессе строительства.

Создание геодезической разбивочной основы для строительства - закрепление репера с привязкой к существующим геодезическим сетям, закрепление на строительной площадке обноски, разбивка основных осей, вынесение красных линий, вынесение.

Монтаж инвентарных зданий и установок, создание общескладского хозяйства.

Инженерная подготовка территории строительства - устройство внутриплощадочных дорог, прокладка сетей водо-, энергоснабжения, канализации, теплоснабжения и связи.

Временная дорога, обеспечивающая подъезд к строительной площадке, - грунтовая уплотненная щебнем, ширина дороги - 6м.

Временное освещение территории строительства производится светильниками на опорах, прожекторами, установленными на инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в соответствии с [11].

У въезда на строительную площадку необходимо установить дорожные знаки ограничения скорости движения автотранспорта и предупреждения о въезде и входе в опасную зону.

Складирование материалов и конструкций необходимо выполнять в соответствии с требованиями технических условий и стандартов на материалы, изделия и конструкции на выровненных площадках, принимая меры против самопроизвольного смещения, просадки и раскатывания материалов и конструкций.

Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Конструкции ограждения выполняются в соответствии требованиям [12]. Ограждения, примыкающие к местам массового прохода, людей оборудованы сплошным защитным козырьком.

Работы по прокладке инженерных коммуникаций выполняются с соблюдением нормативных требований.

4.2.2 Возведение подземной части здания

До начала производства земляных работ необходимо провести разбивку осей и высотных отметок с закреплением разбивочных знаков.

Здание разбито на две захватки.

а) Земляные работы

Для выполнения земляных работ используют экскаватор ЭО-3323А, бульдозер ДЗ-104.

б) Устройство фундаментов.

После завершения земляных работ производится устройство свайного фундамента.

Для забивки свай используют трубчатый дизель молот марки С-1047.

Устройство монолитного роствека осуществляется с помощью крана КС-6973 А, для уплотнения бетонной смеси используют вибратор ИВ-116.

4.2.3 Возведение надземной части здания

При проведении транспортных работ организация, являющаяся владельцем транспортных средств должна полностью обеспечить их обслуживание и ремонт на время строительства.

Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления.

Перевоз тяжеловесных, длинномерных или крупногабаритных элементов производится на специализированном транспорте.

Подача автомобиля задним ходом в зоне работ производится по команде работающих.

Возведение надземной части объекта осуществляется с помощью башенного крана КБ-403.

При монтаже конструкций используют типовую монтажную оснастку, которая позволяет осуществлять подъем, временное крепление и выверку элементов.

Строительные материалы складируют в непосредственной близости от строительной площадки.

Плиты перекрытий монтируют после возведения стен этажа с установкой связей и анкеров в соответствии с проектом. Проводится замоноличивание стыков, устройство монолитных участков.

При подаче на рабочее место кранами кирпича необходимо применять поддоны, контейнеры и грузозахватные устройства, чтобы исключить падение груза при подъеме.

Элементы монтируемых конструкций при перемещении должны удерживаться от раскачивания и вращения гибкими оттяжками. Расчалки надежно закрепляют к неподвижным опорам - якорям или фундаментам.

Расстроповка конструкций происходит только после их окончательной выверки и постоянного или временного надежного закрепления их в проектном положении.

Монтаж конструкций каждого последующего яруса (участка) здания следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) в соответствии с проектом.

В процессе монтажа конструкций монтажники должны находиться на ранее установленных и надежно закрепленных конструкциях или средствах подмащивания.

4.2.4 Отделочные работы

К отделочным работам, проводим на строительстве объекта, относятся:

штукатурные работы;

установка оконных и дверных блоков;

подготовка под окраску и окраска поверхностей;

оклейка поверхностей обоями и укладка плитки;

устройство чистых полов.

Водные составы для окраски стен и потолков, а так же раствор и шпатлевку наносят механизированным способом. Для окраски вручную используют малярный валик. Качество применяемых отделочных материалов (краски, лаки, шпатлевки) должны удовлетворять требованиям [13].

4.3 Стройгенплан

В строительном генеральном плане рассматриваются вопросы размещения и транспортировки строительных материалов и конструкций, установки временных сооружений, опасной зоны действия крана.

Стройгенплан разрабатывается на основе существующего генплана с учетом требуемой техники безопасности.

Стройгенплан включает в себя:

) ограждение площадки строительства;

) наличие временных дорог;

) пересечение дорог с линией электропередачи должно выполняться под прямым углом;

) места складирования материалов должны находиться в зоне действия крана;

) наличие двух пожарных гидрантов на расстоянии не далее 150 м друг от друга и не ближе 5 метров, а также не дальше 50 м от здания и в 2 метрах от дроги с твердым покрытием.

Электроснабжение площадки осуществляется за счет трансформаторной подстанции, установленной на объекте.

Временные помещения обеспечиваются водоснабжением, канализацией и отоплением.

4.4 Расчет численности персонала строительства

Расчетная численность персонала строительства определяется по формуле:

, (4.1)

где  - численность рабочих основного производства, N₀ = 29 чел. (определяется по эпюре движения рабочих как максимальное количество рабочих в одну смену);

- численность рабочих не основного производства, ;

N_итр- численность инженерно-технических работников, N_итр.=0,07∙N₀;

- численность работников младшего обслуживающего персонала, ;

 - численность учеников и практикантов, ;

,06 - коэффициент, учитывающий невыходы по болезни и отпуска.

4.5 Расчет временных зданий и сооружений

Потребность строительства во временных зданиях и сооружениях определяется исходя из расчетной численности рабочих с учетом санитарных норм. Расчет временных зданий и сооружений приведен в таблице 4.1.

Таблица 4. 1 - Расчет площадей временных зданий и сооружений

Туалет     42            100          1 чаша   20 чел 2 1 чаша2

4.6 Расчет потребности в ресурсах

.6.1 Расчет потребности в воде и определение диаметра трубопровода

Расчет потребности в воде (л/с) производят отдельно для каждого вида потребления: на производственные нужды, на хозяйственно-питьевые нужды и на пожаротушение.

Требуемый расход воды определяется по формуле:

, (л/с), (4.2)

где расход воды на пожаротушение, принимается по площади застройки, при площади застройки до 30 га Q_пож=10 л/с;

Q_пр - расход воды на производственно-технологические нужды по формуле:

 (л/с), (4.3)

где 1,2 - коэффициент на неучтенный расход воды;

 - суммарный расход воды в смену в литрах по норме, приведен в таблице 4.2;

Таблица 4. 2 - Нормы расхода воды на производственно-технологические нужды

коэффициент часовой неравномерности водопотребления, принят равным 1,5;

число часов в смену, принято равным 8.

;

Q_хоз - расход воды на хозяйственно-питьевые нужды по формуле:

, (л/с) (4.4)

где расход воды на одного работающего на хозяйственно-питьевые нужды в смену, А = 20 л;

- максимальное количество работающих в смену (определяется по графику движения рабочих), N₁ = 29 человек;

коэффициент часовой неравномерности водопотребления, равен 1,3.

;

Q_душ - расход воды для душевых установок по формуле:

(л/с), (4.5)

где расход воды на одного рабочего, принимающего душ, при наличии канализации 80 л;

k₁ - коэффициент, учитывающий количество моющихся, k₁ = 0,3;

продолжительность работы душевой установки, принимаем m=45 минут.

Тогда общий требуемый расход воды:

Диаметр водопроводных труб может быть определен по формуле:

, мм, (4.6)

где скорость движения воды по трубам, для временного водопровода равна 2 м/с.

Принимаем D = 100 мм трубопровода для подачи воды на площадку.

4.6.2 Расчет потребности в электроэнергии

На строительной площадке электроэнергия расходуется на технологические нужды, питание электродвигателей, внутреннее и наружное освещение здания, строительной площадки, мест работы и дорог.

Необходимая мощность трансформатора определяется по формуле:

, (4.7)

где 1,1 - коэффициент, учитывающий потери в сети;

, , ,  - коэффициенты спроса, учитывающие несовпадение нагрузок, , , , ;

- коэффициенты мощности, зависящие от загрузки соответствующих потребителей,;

- мощность силовых, технологических потребителей, приборов внутреннего и наружного освещения соответственно, кВт, значения приведены в таблице 4.3.

Таблица 4. 3 - Расчет потребности в электроэнергии

 = 76,24 кВт.

Принимаем одну передвижную комплексную трансформаторную подстанцию закрытой конструкции:

КТПМ-100/10/0,4 с мощностью Р = 100 кВт, размеры в плане 1,53 х 1,4 х 2,78 м.

Сечение проводов во временной электросети из условия прочности принимаем 6 мм.

4.6.3 Расчет потребности в тепле

Временное теплоснабжение на строительных площадках необходимо для удовлетворения технологических нужд, для отопления и сушки строительных объектов, для отопления, вентиляции и горячего водоснабжения временных сооружений.

Общая потребность в тепле определяется по формуле:

, (4.8)

где  - расход тепла, расходуемого на отопление зданий, по формуле:

, (4.9)

где а - коэффициент, зависящий от расчетной температуры наружного воздуха, при t_н ≥ - 32ºС а=1;

q - удельная тепловая характеристика здания, кДж/(м³∙час∙гр), для жилого дома q= 1,6 кДж/(м³∙час∙гр);

- строительный объем здания, V = 22899,7 м³;

- расчетная температура внутреннего и наружного воздуха соответственно,  .

МДж/ч

- расход тепла на технологические нужды, зависит от времени и объема работ, кДж/ч, т.к. строительство ведется в летний период;

- коэффициент, учитывающий потери тепла в сети,

- коэффициент на неучтенные расходы тепла.

МДж/ч

4.6.4 Расчет потребности в складских помещениях

Полезная площадь для хранения груза определяется по формуле:

, м², (4.10)

где Р_ск - запас материалов в натуральных единицах при складировании по формуле:

 (шт.м²), (4.11)

где P_общ - количество однородных материалов и конструкций, необходимое для строительства, определяется по укрупненным показателям и чертежам;

Т - продолжительность работ с использованием данного материала, дн.;

п - норма запаса материалов, при автомобильных перевозках п = 2 - 5 дн.;

k₁ - коэффициент неравномерности поступления материалов на склад, для автотранспорта k₁ = 1,1:

k₂ - коэффициент неравномерности потребления материалов, k₂ = 1,3.

f - норма складирования материала на 1 м².

Общая площадь склада определяется с учетом проездов и проходов по следующей формуле:

, м², (4.12)

где K_исп - коэффициент использования площади склада, для закрытых складов K_исп = 0,6 - 0,7, для навесов - 0,5 - 0,6 для открытых складов - 0,4.

Складские помещения на территории строительства устраиваются под следующие группы материалов: 1) плиты перекрытия, 2) перемычки, 3) колонны, 4) лестничные марши и площадки, 5) сваи, 6) кирпич.

. Плиты перекрытия.

По формуле (4.11):

 шт.м²

Тогда площадь склада по формуле (4.10):

 м²

Общая площадь с учетом проездов по формуле (4.12):

 м²

. Перемычки

По формуле (4.11):

 шт.м²

Тогда площадь склада по формуле (4.10):

 м²

Общая площадь с учетом проездов по формуле (4.12):

 м²

3. Колонны

По формуле (4.11):

 шт.м²

Тогда площадь склада по формуле (4.10):

 м²

Общая площадь с учетом проездов по формуле (4.12):

 м²

4. Лестничные марши и площадки

По формуле (4.11):

 шт.м²

Тогда площадь склада по формуле (4.10):

 м²

Общая площадь с учетом проездов по формуле (4.12):

 м²

5. Сваи

По формуле (4.11):

 шт.м²

Тогда площадь склада по формуле (4.10):

 м²

Общая площадь с учетом проездов по формуле (4.12):

 м²

6. Кирпич

По формуле (4.11):

 шт.м²

Тогда площадь склада по формуле (4.10):

 м²

Общая площадь с учетом проездов по формуле (4.12):

 м²

4.7 Технико-экономические показатели

Площадь участка - 6678,41 м².

Площадь застройки - 1012, 17 м².

Площадь временных зданий - 123 м².

Площадь складирования материалов - 938,1 м².

Длина ограждения - 354,38 м.

Длина временных дорог - 195,86 м.

Длина временных сетей водоснабжения - 87,91 м.

Коэффициент застройки - 0,15.

Коэффициент использования площади - 0,16.

. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ

5.1 Мероприятия по безопасному выполнению монтажных работ

При выполнении монтажных работ необходимо соблюдение техники безопасности согласно [9], [10] и [14] для предотвращения несчастных случаев на строительстве.

Основными причинами травм при проведении монтажных работ могут быть нарушение технологии работы или правил техники безопасности, участие в строительстве лиц, не прошедших инструктажа по технике безопасности, использование неисправного оборудования и механизмов.

Одно из важных мероприятий - это предупреждение травм посредством напоминания о технике безопасности. Постоянное напоминание ведет к лучшему усваиванию и снижает случаи пренебрежения правилами. Для этого устанавливают специальные предупреждающие и запрещающие знаки (рисунок 5.1), вывешивают плакаты, технику снабжают краткими инструкциями по эксплуатации и технике безопасности

Рисунок 5.1 - Знаки на строительной площадке:

а - запрещается пользоваться открытым огнем; б - запрещается курить; в - вход запрещен; г - запрещается тушить водой; д - работает кран; е - возможно падение; ж - прочие опасности; з - работа в каске

Все рабочие, присутствующие на объекте, должны соответствовать требуемой квалификации и иметь доказывающие это документы.

До начала работы необходимо провести инструктаж по технике безопасности, выдать рабочим спецодежду. Головы рабочих должны быть защищены специальными касками. Бригады монтажников должны быть оснащены необходимыми инструментами и приспособления. Техника, задействованная в строительстве, проверяется на наличие неисправностей и дефектов перед началом работ.

Монтажные работы необходимо выполнять в строгой последовательности в соответствии с проектом производства работ (ППР).

В ППР указывается не только последовательность проводимых работ, но и организация рабочих мест, перечень всех используемых приспособлений и технологической оснастки, зоны действия работающих кранов и их расположение, способы строповки грузов и их складирования.

На строительной площадке устанавливается опасная зона - 10 м при высоте подъема груза более 20 м. Ее границы обозначаются хорошо заметными знаками.

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

Перед подъемом конструкции тщательно очищаются. Если требуется окраска, то она также выполняется до подъема.

Во время подъема и перемещения конструкций кому-либо запрещено находиться под ними или на них. При этом монтажные площадки и лестницы следует устанавливать до подъема.

Работы на высоте следует осуществлять с использованием предохранительного пояса для страховки. Карабин закрепляется так, чтобы при падении уменьшить длину каната, к надежно установленным ранее элементам. При этом пояс должен проходить испытание каждые 6 месяцев. Запрещается пользоваться поясом, который неисправен или не прошел проверку (перепроверку).

Работы на высоте проводятся с лесов, люлек, стремянок. Для перехода между конструкциями применяют трапы, переходные мостики и инвентарные лестницы, имеющие специальные ограждения.

Все работы выполняются с использованием специальной системы условных сигналов, обговоренных членами бригады заранее. Эти сигналы подает один человек, но сигнал «Стоп» в случае опасности может подать каждый.

Согласно п.8.2.10 [10] «строповку конструкций и оборудования необходимо производить средствами, удовлетворяющими требованиям норм и обеспечивающими возможность дистанционной расстроповки с рабочего горизонта в случаях, когда высота до замка грузозахватного средства превышает 2 м».

Перед подъемом конструкций необходимо проверить наличие на них рисок, монтажных петель и отверстий для строповки, выверки и монтажа. Подъем следует осуществлять плавно, без резких движений и закручиваний. Поэтому для начала элемент поднимается на высоту 20-30 см от своего начального положения. На этом этапе проверяется надежность крепления строповки. Только убедившись в этом, разрешают дальнейший подъем.

Поднятые на высоту конструкции допускается перемещать только с соблюдением требуемого расстояния между ними и ранее установленными: по вертикали оно должно быть более 0,5 м, а по горизонтали - более 1 м.

Если элемент отклонился, стал раскачиваться или повернулся не в ту сторону, нельзя поворачивать или останавливать его вручную - для этого необходимо воспользоваться гибкими оттяжками. При этом люди должны находиться на безопасном расстоянии.

После установки конструкций их расстроповка осуществляется только после их окончательной выверки и закрепления.

Лифты и постоянные лестницы должны быть смонтированы одновременно с конструкцией каркаса.

Монтаж второго, а затем последующих вышележащих этажей можно начинать только после того, как на первом (нижележащем) этаже будет закончен монтаж перекрытий, все работы по сварке, креплению и замоноличиванию узлов конструкций.

В целях безопасности на междуэтажных перекрытиях устраивают перила высотой не менее 1 м с бортовой доской.

При работе по устройству кровли для передвижения рабочих устраивают специальные проходы шириной более чем 0,6 м с обязательными перилами по обе стороны высотой 1 м. Для подъема рабочих на кровлю устанавливаются подвесные лестницы через 1,2 м.

Работы на высоте не допустимы в том случае, когда скорость ветра более 25 м/с, при грозе или тумане.

Ответственность за выполнение техники безопасности и охраны труда несет монтажная организация, а именно главный инженер и начальник монтажного управления. Они следят за выполнением требуемых норм, созданием безопасных условий работы.

. ЭКОЛОГИЧЕСКИЙ РАЗДЕЛ

6.1 Анализ вредных факторов шумового загрязнения городской среды

Шумовое загрязнение является одной из экологических проблем, с которыми столкнулось человечество в наше время.

В современных условиях шум является неотъемлемой частью городской среды. Он оказывает отрицательное воздействие на психику и здоровье человека. По [15] максимально допустимый уровень шума в жилых комнатах квартир в промежуток с 7:00 до 23:00 составляет 55 дБА, а с 23:00 до 7:00 - 45 дБА.

Так в зависимости от громкости, шум оказывает различное влияние на душевное состояние. Он может вызывать постоянное раздражение, бессонницу, привести к приступам страха и паники, следствием чего становится эмоциональный стресс. Под воздействием шума у человека рассеивается внимание и концентрация, снижается работоспособность, появляется чувство тревоги. При длительном воздействии фоновой шум вызывает изменения в электрической деятельности мозга, что приводит к снижению самоконтроля. В результате этого значительно повышается агрессивность, человек не в состоянии сдерживать вспышки гнева, у него снижается желание помогать другим людям, развиваются социопатические наклонности. Все это может привести к проявлению в человеке враждебного отношения к обществу.

Помимо нарушения психического равновесия происходят негативные изменения и в физическом состоянии организма.

Шум воздействует на все системы организма. Под влиянием шума появляется аритмия сердца, уменьшается глубина и частота вдохов, а также снижается приток крови к мозгу. Часто последствиями его воздействия являются проблемы с желудком и кишечником, нарушается обмен веществ, снижается уровень сахара в крови.

Ну и, конечно, самое сильное влияние шум оказывает непосредственно на слух человека. Шум вызывает постепенно снижение чувствительности слуха к звукам. Результатом этого может стать полная потеря слуха, которая является необратимой.

Проблемой выявления влияния шумового загрязнения на здоровье человека является то, что последствия такого воздействия проявляются спустя какое-то время.

Поэтому перед современным обществом стоит важная задача: необходимость защиты от воздействий городского шума, уровень которого в постоянно растущих городах с каждым годом становится все выше.

Для борьбы с шумовым загрязнением необходимо проанализировать его источники.

Примерно 60-80% городского шума составляют автомобили. В современных развивающихся городах практически каждый имеет личный транспорт, в результате чего ежедневно на улицы выезжают тысячи машин, что не может не создавать мощный звуковой фон. Учитывая довольно малую пропускную способность дорог, что приводит к возникновению транспортных заторов - «пробок», каждый автомобиль в течение значительного времени преодолевает небольшое расстояние. В следствие этого на улицах дольше сохраняется движущийся слишком медленно поток, создающий шум. В машинах шум вызывает работающий двигатель, система выпуска выхлопных газов, звук при соприкосновении шин с поверхностью дороги. Таким образом, звуки, издаваемые автомобилями, становятся постоянным фоном жизни людей.

К транспортным источникам так же относятся железнодорожный и авиационный транспорт. Уровень шума от движения поездов очень высокий и отрицательно сказывается на жизни людей в близко расположенных зданиях. По своим значениям он превышает показатели автомобильного шума.

Еще одним источником шумового загрязнения в городе является оборудование городской инфраструктуры: холодильные и вентиляционные установки, звук работающих снегоочистительных и поливных машин. И пусть влияние этого шума не столь значительно, оно все-таки имеет место быть.

Ну и, разумеется, источниками шума являются скопления людей. В основном это бывает на открытых площадях, парках, во время праздников.

В течение времени суток и дня недели уровень шума меняется. Так, к ночи он снижается, так же как и к выходным.

6.2 Защита от шума

Все описанные выше источники шума можно найти в любом современном городе.

В дипломном проекте рассматривается жилой дом переменной этажности с офисными помещениями в городе Кемерово.

Рядом с домом расположены два жилых дома и площадка для игр и отдыха. Рядом находится проезжая часть с малым движением.

Дом построен во дворах и не выходит фасадом на главную улицу, что снижает влияние шума проезжающих по ней автомобилей. Заслоном от шума машин служат впереди стоящие дома и полоса зеленых насаждений - деревьев. Они выступают в качестве звукозащитного экрана.

Для защиты от шума, создаваемого играющими детьми, площадка для игр и отдыха расположена на расстоянии от дома, через дорогу, но несмотря на это находится в поле зрения окон.

При планировке квартир спальни располагаются с наименее шумных сторон.

В здании используются двухкамерные шумозащитные стеклопакеты, снижающие проникновение шума до 30 дБ. Для повышения звукоизоляции пространство между стеклами заполняется шестифористой серой. Для стеклопакетов с шумоизоляцией в качестве каркаса используется современная рамка Super Spacer, выполняемая из спрессованной силиконовой пены.

В офисных помещения дополнительно для звукоизоляции на окна навешивают акустические жалюзи.

Все эти способы помогают снизить уровень проникновения городского шума внутрь здания, а значит, делают пребывание в них более комфортным.

ЗАКЛЮЧЕНИЕ

В данной выпускной квалификационной работе был запроектирован жилой дом переменной этажности с офисными помещениями и подземной автостоянкой.

Основные конструктивные и объемно-планировочные решения описываются в архитектурно-строительном разделе.

В расчетно-конструктивном разделе произведен расчет свайного фундамента под наружную стену и колонны внутреннего каркаса, а также расчет монолитного участка перекрытия.

В технологическом разделе была составлена техкарта на кладочно-монтажный процесс.

Разработка стройгенплана осуществлена в организационном разделе.

В разделе безопасность жизнедеятельности рассматрены необходимые мероприятия для безопасного выполнения монтажных работ.

В разделе экологии проанализированы факторы шумового загрязнения городской среды и разработаны меры по защите от них в строящемся здании.

В целом запроектированный объект отвечает всем нормам и задачам строительства.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1.       СП 50.13330.2011. Свод правил. Тепловая защита зданий: актуализированная редакция СНиП 23-02-2003: утв. Министерством регионального развития РФ от 30.06.2012 № 265 - Введ. 01.07.2013. - Москва: ФГУП ЦПП, 2014. - 66 с.

.        СаНПиН 42-128-4690-88. Санитарные правила содержания территорий населенных мест: утв. Гл. гос. санитар. врачом СССР 05.08.1988. - Введ. 05.08.1988. - Москва: ФГУП ЦПП, 2004 - 7 с.

.        СП 20.13330.2011. Свод правил. Нагрузки и воздействия: актуализированная редакция СНиП 2.01.07 - 85*: утв. Министерством регионального развития РФ от 27.12.2010 № 787 - Введ. 20.05.2011. - Москва: ФГУП ЦПП, 2011. - 80 с.

.        СП 22.13330.2011. Свод правил. Основания зданий и сооружений: актуализированная редакция СНиП 2.02.01 - 83*: утв. Министерством регионального развития РФ от 28.12.2010 № 823 - Введ. 20.05.2011. - Москва: ФГУП ЦПП, 2014. - 254 с.

.        СП 63.13330.2012. Свод правил. Бетонные и железобетонные конструкции. Основные положения: актуализированная редакция СНиП 52-01-2003: утв. Министерством регионального развития РФ от 29.12.2011 № 635/8 - Введ. 01.01.2013. - Москва: ФАУ ФЦС, 2015. - 155 с.

.        ГОСТ 19804-2012. Сваи железобетонные заводского изготовления. Общие технические условия. - Введ. 27.12.2012. - Москва: Стандартинформ, 2012. - 23 с.

.        СП 24.13330.2011. Свод правил. Свайные фундаменты: актуализированная редакция СНиП 2.02.03-85: утв. Министерством регионального развития РФ от 27.12.2010 № 786 - Введ. 20.05.2011. - Москва: ФГУП ЦПП, 2011. - 85 с.

.        СП 70.13330.2012. Свод правил. Несущие и ограждающие конструкции: актуализированная редакция СНиП 3.03.01-87: утв. Госстроем РФ от 25.12.2012 № 109/ГС - Введ. 01.07.2013. - Москва: ФГУП ЦПП, 2013. - 187 с.

.        СНиП 12-03-2001 ч.1. Безопасность труда в строительстве. Часть 1. Общие требования. - Введ. 01.09.2001. - Москва: ФГУП ЦПП, 2001. - 47 с.

.        СНиП 12-04-2002 ч.2. Безопасность труда в строительстве. Часть 2. Строительное прозводство. - Введ. 01.01.2003. - Москва: ФГУП ЦПП, 2003. - 34 с.

.        ГОСТ 12.1.046-2014. Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок. - Введ. 01.07.2015. - Москва: Стандартинформ, 2015. - 24 с.

.        ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. Технические условия. - Введ. 30.06.1979. - Москва: Стандартинформ, 2002. - 7 с.

.        СНиП 3.04.01-87. Изоляционные и отделочные покрытия. - Введ. 01.08.1988. - Москва: ФГУП ЦПП, 2016. - 57 с.

.        СНиП 21-01-97*. Пожарная безопасность зданий и сооружений. - Введ. 01.01.1998. - Москва: ФГУП ЦПП, 2016. - 21 с.

.        СП 53.13330.2011. Защита от шума: актуализированная редакция СНиП 23-03-2003: утв. Министерством регионального развития РФ 28.12.2010 № 825 - Введ. 20.05.2011. - Москва: ФГУП ЦПП, 2011. - 46 с.

.        ЕНиР. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем России от 05.12.1986 г. Сборник Е1: Внутрипостроечные транспортные работы. - Москва: ГУП ЦПП, 2000. - 26 с.

.        ЕНиР. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем России от 05.12.1986 г. Сборник Е3: Каменные работы. - Москва: ГУП ЦПП, 2000. - 30 с.

.        ЕНиР. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем России от 05.12.1986 г. Сборник Е4: Монтаж сборных и устройство монолитных железобетонных коснтрукций. - Москва: ГУП ЦПП, 2000. - 70 с.

.        Ющубе С.В. Примеры проектирования свайных фундаментов: методические указания / С.В. Ющубе, В.Л. Устюжанин. - Томск: Том. архит-строит. ун., 2003. - 49 с.

.        Каган Г.Л. Основания и фундаменты: учебное пособие / Каган Г.Л. - Вологда: ВПИ, 1995. - 125 с.

.        Пьянков С.А. Свайные фундаменты / Пьянков С.А. - Ульяновск: УлГТУ, 2007. - 105 с.
