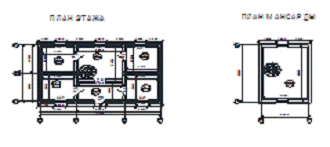

№п/п
|
Наименование
|
Измеритель
|
Показатель
|
1.
|
Этажность
|
эт.
|
1
|
2.
|
Площадь
застройки
|
м2
|
385
|
3.
|
Общая
площадь здания
|
м2
|
77
|
4. АРХИТЕКТУРНО-ХУДОЖЕСТВЕННЫЕ
РЕШЕНИЯ
Фасадное решение
здания полностью обусловлено принятыми материалами для строительства и
архитектурно-планировочным решением. Главный фасад имеет симметричную форму с
ярко выраженным центральным входом. Современный облик так же придает
пластиковые стекло пакеты.
Материал наружных стен - метало-сайдинг.
Материал наружных стен-металлический сайдинг. Металлический сайдинг широко
применяется для наружной отделки фасадов жилых зданий. За счет использования в
основе металла, панель имеет наименьший коэффициент линейного температурного
расширения. Это позволяет гарантировать эстетичный внешний вид покрытия, как
при минусовых, так и при значительных повышенных температурах. Металлический
сайдинг имеет большую прочность, как к механическому истиранию, так и к
деформациям. Структура и рельефность металлического сайдинга, в сочетание с
пластиковыми стеклопакатеми определило архитектурное решение фасадов.
Внутренняя отделка
помещений выполняется в соответствии с гигиеническими и пожарными требованиями.
Рис.(3)
Рис.3 Внутренняя отделка
5. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Конструктивная система здания
Дачный дом запроектирован с использованием
колонн и плит перекрытия. Нагрузки воспринимаются каркасом дома и вся нагрузка
передается на фундамент дома. Вся жесткость дома обеспечивается за счет
совместной работы всех горизонтальных и вертикальных элементов деревянного
каркаса.
Фундамент
- строительная несущая конструкция, часть здания, сооружения, которая
воспринимает все нагрузки от вышележащих конструкций и распределяет их по
основанию.

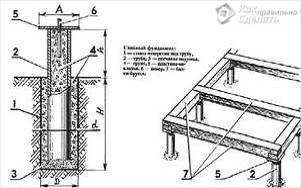

Рис.4 Свайный фундамент
Наружные стены
Каркас здания полностью выполнена из металла. Из
него изготавливается каркас перекрытий, стен, кровли. Толщина применяемых
профилей, а также форма для каждого случая своя, т. к. они испытывают разные
несущие нагрузки.
Каркасная технология востребована во всем мире,
ведь такие дома отличны в эксплуатации и долговечны. Некоторые из главных
преимуществ: экологическая характеристика, стены намного теплее по сравнению с
бетонными или кирпичными, стеновые панели устойчивы к влаге.
Внутренние стены
Внутренняя отделка каркасной стены производится
таким же способом как и отделка обычных стен. Единственное, что нужно учитывать
так это то, что сначала из любого листового материала нужно будет сформировать
внутреннюю поверхность стены. Но это справедливо лишь для подготовки стен под
покраску или оклейку обоями. В противном случае можно отделать стену панелями
или материалами из натурального дерева(вагонкой).Рис(5)

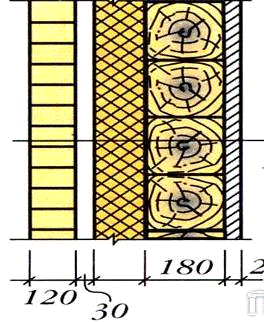

Рис.5 Стена
Внутренние стены отличаются более простой
конструкцией. Как правило обе плоскости внутренних стен имеют декоративную
отделку. Внутри стен прокладывают лишь звукоизоляцию. В качестве ее
используются все те же минеральные маты.
Рис.6
Деревянные межкомнатные перегородки -
оптимальное решение для разделения двух помещений с сохранением стиля и дизайна
и интерьера. Внутренние перегородки толщиной 60мм. Стационарные межкомнатные
перегородки из дерева имеют целостную конструкцию каркаса, который крепится к
полу, потолку и стенам, в соответствии с высотой проема и габаритами изделия.
Стационарные системы за счет своей неподвижности могут иметь любое количество
секций. У них практически нет ограничений по весу. Звукоизоляция деревянных
межкомнатных перегородок зависит от конкретного типа конструкции. При установке
межкомнатных перегородок из дерева в первую очередь стоит обращать внимание на
качество и надежность выбранных комплектующих. Фурнитура, используемая при монтаже
перегородки, должна отвечать всем требованиям надежности и долговечности.
Перекрытия -
сборные железобетонные плиты перекрытий.

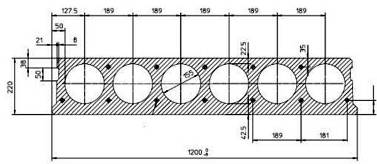

Рис.7 ж/б многопустотная плита
Покрытие и кровля
Покрытия: Гидроизоляционные материалы,
пароизоляция. Рис(7)
Рис.8 Стропильная крыша
Окна, двери
Для естественной освещенности дачного дома и
помещений запроектированы деревянные открывающиеся оконные блоки двойного
остекления размерами 1.5х1 м. Рис.(8)
Рис.9 Окно двойного остекления.
Двери служат для связи комнат друг с другом и
связи дома с улицей. Марки дверей дачного дома : входная типа Д1 - 1.2х2.
Межкомнатные типа Д2 - 1х2.Рис (9)
Входные металлические двери 1.2x2
служат для связи помещения с улицей. Такая дверь обладает высокой прочностью,
имеет хорошую звукоизоляцию, сложную систему замков и теплоизоляцию.
Полы
Дощатые полы выполняются из шпунтованных досок
толщиной 29мм прибиваемых к лагам. При устройстве полов по грунту лаги
укладывают на кирпичные столбики с сечением 250х250мм располагаемые на
расстоянии 800- 1000мм высотой не менее 2 ряда кирпича.
Рис. 12 пол дощатый
Керамические полы - покрытие в таких полах
выполняют из плитки толщиной 10 или 13 мм квадратной, прямоугольной формы.
Плитку укладываю на бетонное основание на цементную стяжку толщиной 10-20мм.
Полы из керамической плитки устраивают в сан узлах. Полы прочные,
водоустойчивые, декоративные.
Лестницы
Лестница служит для связи между этажами.
Винтовая лестница занимает не много места в плане и для ее мантажа не нужно
много усилий. Железная лестница с подступенками и перилами из бруса хорошо
сочетается с внутренним интерьером всего пространства дачи. Рис.(11)
Рис.13. Винтовая лестница
6. ТЕПЛОТЕХНИЧЕСКИЕ РАСЧЁТЫ
Расчёт наружной стены здания по
тепловой защите
) Исходные данные
2) -район строительства: г.Ишим;
) -расчетная средняя температура
внутреннего воздуха жилого здания, tint=20 ºС
(ГОСТ 30494-96);
) -относительная влажность внутреннего
воздуха общественного здания φint=40%
(ГОСТ 30494-96);
) -расчётная температура наружного
воздуха в холодный период года, ºС,
для всех зданий, кроме производственных зданий, предназначенных для сезонной
эксплуатации, принимаемая равной средней температуре наиболее холодной
пятидневки обеспеченностью 0,92, для данного района строительства, text = -37
ºС
(СНиП 23-01-99*).
6) Расчётный коэффициент теплопроводности
материала слоев O.K. λ, Вт/(м* ºС)
принимаемый по СП 23-101-2004 (Приложение Д), исходя из условия эксплуатации
O.K. (А или Б), которое определяется по влажностному режиму помещения и зоне
влажности района строительства.
) Влажностный режим помещения определяем
по таблице 1 (СНиП 23-02-2003) при tint=20ºС
и φint=40%
, что
соответствует влажностному режиму помещения - сухой. Зону влажности на
территории города находим по карте зон влажности территории РФ (СНиП
23-01-99*). Екатеринбург относится к нормальной зоне влажности. Таким образом,
по сухому влажностному режиму помещения и нормальному на территории города,
условие эксплуатации О.К.-А (таблица 2 СНиП 23-02-2003).
2) Расчет толщины утеплителя
Определим градусо-сутки отопительного периода Dd
, ºС
по формуле (1).
Используя значение Dd и таблицу 4 СНиП
23-02-2003 определяем нормируемое значение сопротивления теплопередаче Rreg,
м2* оС/Вт по формуле (2):
(2)
где ,
-
коэффициенты, значения которых следует принимать по данным
таблицы для соответствующих групп зданий.
Определим приведенное сопротивление
теплопередаче R0, м2* оС/Вт, заданной многослойной О.К., которое должно быть не
менее нормируемого значения Rreg, м2* оС/Вт (R0≥ Rreg). R0 находим как
сумму термических сопротивлений отдельных слоев (R1, R2, R3) с учетом
сопротивлений теплопередаче внутренней и наружной поверхностей О.К. (Rsi и Rse)
по формуле (3):
(3)
и Rse определяются по формулам (4) и (5)
соответственно:
(4)
(5)
где αint =8,7 Вт/(м2*
оС) - коэффициент теплоотдачи внутренней поверхности О.К., принимается согласно
таблице 7 СНиПа 23-02-2003;
αext =23 Вт/(м2* оС) -
коэффициент теплоотдачи наружной поверхности О.К., принимается согласно таблице
8 СП 23-101-2004.
Термические сопротивления отдельных слоев
высчитываем по формуле (6):
(6)
Выражаем x и получаем:
Принимаем x=120 мм, т.е. округляем до ближайшей
промышленной толщины. Тогда приведенное сопротивление теплопередаче станет
равным:
Таким образом, общая толщина О.К. составляет:
которая обеспечивает требования тепловой защиты
здания, т.к. =4,161 м2* ˚C
/Вт> Rreg=2,994 м2* ˚C
/Вт.
Расчетный температурный перепад определяется по
формуле 7:
(7)
где n=1 коэффициент учитывающий зависимость
положения наружной поверхности О.К. по отношению к наружному воздуху и
определяемый в таблице 6 СНиПа 23-02.2003.
Подставив числовые значения получим:
Таким образом, расчетный температурный перепад ∆t0
=1,519
ºС
не превышает нормируемого значения, указанного в СНиПе 23-02.2003 ∆tn =4 ºС.
4) Проверка выполнения
санитарно-гигиенического показателя
Температуру внутренней поверхности τsi,
ºС,
многослойной О.К. следует определять по формуле (8):
(8)
Для tint=20 ºС
и φint=40%
температура точки росы внутреннего воздуха определяется по приложению Р СП
23-101-2004 и равна td=6 ºС.
Таким образом, температура внутренней
поверхности О.К. τsi=18,481
ºС
больше температуры точки росы внутреннего воздуха td=6 ºС,
т.е. санитарно-гигиенический показатель выполняется.
Определив толщину утепляющего слоя мы получили
ограждающую конструкцию, удовлетворяющую нормируемому значению сопротивления
О.К. и санитарно-гигиеническому показателю.
Расчёт чердачного перекрытия по
тепловой защите
) Исходные данные:
-район строительства: г.Ишим;
расчетная средняя температура внутреннего
воздуха жилого здания, tint=20 ºС
(ГОСТ 30494-96);
относительная влажность внутреннего воздуха
общественного здания φint=50%
(ГОСТ 30494-96);
расчётная температура наружного воздуха в
холодный период года, ºС, для всех
зданий, кроме производственных зданий, предназначенных для сезонной
эксплуатации, принимаемая равной средней температуре наиболее холодной
пятидневки обеспеченностью 0,92, для данного района строительства, text = -38
ºС
(СНиП 23-01-99*).
Расчётный коэффициент теплопроводности материала
слоев O.K. λ, Вт/(м* ºС)
принимаемый по СП 23-101-2004 (Приложение Д), исходя из условия эксплуатации
O.K. (А или Б), которое определяется по влажностному режиму помещения и зоне
влажности района строительства.
Влажностный режим помещения определяем по
таблице 1 (СНиП 23-02-2003) при tint=20ºС
и φint=50%
, что соответствует влажностному режиму помещения - сухой. Зону влажности на
территории города находим по карте зон влажности территории РФ (СНиП
23-01-99*). Ишим относится к нормальной зоне влажности. Таким образом, по
сухому влажностному режиму помещения и нормальному на территории города,
условие эксплуатации О.К.-А (таблица 2 СНиП 23-02-2003).
2) Расчет толщины утеплителя
Определим градус-сутки отопительного периода Dd
, ºС
по формуле (1).
(1)
где tint=20 ºС;
tht=-6 ºС - средняя
температура отопительного периода наружного воздуха;=220 - продолжительность
отопительного периода (сутки);
Используя значение Dd и таблицу 4 СНиП
23-02-2003 определяем нормируемое значение сопротивления теплопередаче Rreg,
м2* оС/Вт по формуле (2):
(2)
где ,
-
коэффициенты, значения которых следует принимать по данным
таблицы для соответствующих групп зданий.
Определим приведенное сопротивление
теплопередаче R0, м2* оС/Вт, заданной многослойной О.К., которое должно быть не
менее нормируемого значения Rreg, м2* оС/Вт (R0≥ Rreg). R0 находим как
сумму термических сопротивлений отдельных слоев (R1, R2, R3) с учетом
сопротивлений теплопередаче внутренней и наружной поверхностей О.К. (Rsi и Rse)
по формуле (3):
(3)
и Rse определяются по формулам (4) и (5)
соответственно:
(4)
(5)
где αint =8,7 Вт/(м2*
оС) - коэффициент теплоотдачи внутренней поверхности О.К., принимается согласно
таблице 7 СНиПа 23-02-2003;
αext =23 Вт/(м2* оС) -
коэффициент теплоотдачи наружной поверхности О.К., принимается согласно таблице
8 СП 23-101-2004.
Термические сопротивления отдельных слоев
высчитываем по формуле (6):
(6)
Выражаем x и получаем:
Принимаем x=200 мм, т.е. округляем до ближайшей
промышленной толщины. Тогда приведенное сопротивление теплопередаче станет
равным:
Таким образом, общая толщина О.К. составляет:
которая обеспечивает требования тепловой защиты
здания, т.к. =6,67 м2* ˚C
/Вт> Rreg=5,19 м2* ˚C
/Вт.
) Определение расчетного
температурного перепада
Расчетный температурный перепад определяется по
формуле 7:
(7)
где n=1 коэффициент учитывающий зависимость
положения наружной поверхности О.К. по отношению к наружному воздуху и
определяемый в таблице 6 СНиПа 23-02.2003.
Подставив числовые значения получим:
Таким образом, расчетный температурный перепад ∆t0
=0,94
ºС
не превышает нормируемого значения, указанного в СНиПе 23-02.2003 ∆tn =3
ºС.
4) Проверка выполнения
санитарно-гигиенического показателя
Температуру внутренней поверхности τsi,
ºС,
многослойной О.К. следует определять по формуле (8):
(8)
Для tint=20 ºС
и φint=50%
температура точки росы внутреннего воздуха определяется по приложению Р СП
23-101-2004 и равна td=6 ºС.
Таким образом, температура внутренней
поверхности О.К. τsi=19,06
ºС
больше температуры точки росы внутреннего воздуха td=6 ºС,
т.е. санитарно-гигиенический показатель выполняется.
Определив толщину утепляющего слоя мы получили
ограждающую конструкцию, удовлетворяющую нормируемому значению сопротивления
О.К. и санитарно-гигиеническому показателю.
. ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ ОБЪЕКТА
Отопление и вентиляция
Отопление В
каркасном доме мы установили водяное отопление. Оно осуществляется через
водяной теплоноситель, циркулирующий по трубам и радиаторам. С помощью
электрического котла вода подогревается до заданной температуры и, проходя
через замкнутую систему, отдает свое тепло. Батареи выбраны правильно и поэтому
отопления обеспечивает качественный прогрев всех помещений дома, что необходимо
для создания приятного микроклимата. Для системы отопления подобраны
полипропиленовые трубы с армированием, которое выполнено из металла, такие
трубы способны выдерживать высокие температуры, давление и имеют малый коэффициент
продольного удлинения при нагреве. Самым главным достоинством полимерных труб
является их долговечность и не подверженность коррозии, а также простота
выполнения монтажных работ и устойчивость к разрушению при замерзании воды.
Вентиляция и кондиционирование
Толщина стен каркасного дома небольшая, поэтому
важно правильно рассчитать мощность вентиляционной системы. Она должна
обеспечивать вывод переработанного воздуха из помещений и наполнение дома
чистым при минимальной теплопотере. Неправильно обустроенная вентиляция
становиться причиной возникновения грибка и плесени в местах встречи холодного
и теплого воздуха, что представляет угрозу для здоровья человека, целостности
дома.
В нашем случае мы устанавливаем рекуператоры
воздуха или по другому проветриватели . Достаточно модное решение, это
мини ПВУ которые предназначены для проветривания отдельного помещения. Такие
устройства обычно встраиваются в стену. Принцип их действия примерно одинаков,
хотя реализация может быть разной.
В основе системы - небольшой керамический
теплообменник и вентилятор, работающий в реверсном режиме. То есть он, то
выдувает воздух из помещения наружу, то наоборот засасывает уличный.
Пока вентилятор работает на «выдув» теплый
воздух нагревает керамический теплообменник. Затем, когда вентилятор
переключается в обратный режим, теплообменник начинает отдавать тепло
приточному уличному воздуху.
На кухне установлена приточная вентиляция,
которая подает свежий воздух на кухню, а старый вымещает.
Внутренний водопровод и канализация
Канализация
Комфорт и удобство в частном доме сегодня уже не редкость, а скорее норма.
Каждому хочется сделать свой дом уютным и полностью адаптированным под
современные нормы комфорта. Подключение автономной канализации - один из
пунктов, который делает дом отвечающим всем требованиям качественного
проживания.
Проектирование и монтаж системы канализации в
каркасном доме в принципе не отличается от тех, с которыми застройщики имеют
дело в частных домах другого типа или даже в многоквартирных.
Основной функцией внутреннего сегмента
канализационной системы является отведение сточных вод и продуктов
жизнедеятельности человека от основных сантехнических приборов и некоторых
видов бытовой техники. Так подключения к системе канализации требуют ванна и
унитаз, кухонная мойка и раковина в ванной комнате. Из бытовых предметов - все,
которые используют в своей работе воду, прежде всего, стиральная и
посудомоечная машина.
Трубы канализации в проектируемом помещении
укладываются с уклоном 2 сантиметра на метр, чтобы все скатывалось и не
замерзало. При этом их не нужно закапывать до глубины промерзания, даже
полуметра будет достаточно, т.к. жидкости там пробегают быстро и не успевают
замерзнуть.Оптимальным вариантом емкости для слива канализационных стоков
является обычный пластиковый септик на 2-3 куба.
Система водоснабжения
Системой водоснабжения дачного дома в
соответствии с техническими условиями является колодец, с помощью насоса вода
по трубам подается в дачный дом.

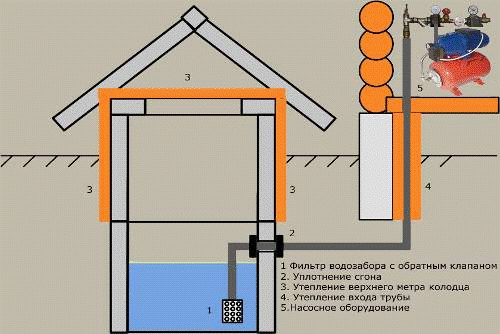

Рис. 16 Схема
колодца с насосом
Электроснабжение
Электроснабжение дачного участка осуществляется
кабельными линиями от электросети общего пользования 220 в.. В доме установлен
счетчик энергопотребления.
Экономия электроэнергии.
Коэффициент полезного действия у энергосберегающей лампы очень высокий и
световая отдача примерно в 5 раз больше чем у традиционной лампочки
накаливания. Например, энергосберегающая лампочка мощностью 20 Вт создает
световой поток равный световому потоку обычной лампы накаливания 100 Вт.
Благодаря такому соотношению энергосберегающие лампы позволяют экономить
экономию на 80% при этом без потерь освещенности комнаты привычного для вас.
Причем, в процессе долгой эксплуатации от обычной лампочки накаливания световой
поток со временем уменьшается из-за выгорания вольфрамовой нити накаливания, и
она хуже освещает комнату, а у энергосберегающих ламп такого недостатка нет.
ЗАКЛЮЧЕНИЕ
Потребность нашего Ишимского района, в постройке
металлических каркасных домов, резко сказывалось в последствии времени.
На сегодняшний день каркасные дома приобрели
большой спрос, так как по своей фактуре они имеют приемлемые цены и обходятся
без масштабного строительства. Кроме того, дома а подобной основе полностью
экологически чистые.
Необходимость и востребованность, незаменимость
данной постройки являются причинами, для его возведения.
На основание выше сказанного, постройка данного
типа улучшит инфраструктуру района. А на основании, оценки
технико-экономических показателей будет являться эффективна.
Целостность здания, его архитектурный ансамбль
дополняет общее положительное впечатление от данной зоны. Будет радовать
жителей, удобством расположения и в целом всем своим видом. Каждый из горожан
по достоинству сможет оценить проведенную работу.
Цель проекта была достигнута успешна. В
проектируемом дачном домике вы не только сможете провести летнее время, но и
зимнее, так как в помещении имеются все удобства для комфортного проживания в
любое время года.
СПИСОК ЛИТЕРАТУРЫ
1.СНиП 3.01.01-85. Организация
строительного производства
.Перешивкин - Монтаж систем внешнего
водоснабжения и канализации
3. Ищенко И.И. - Монтаж стальных и
железобетонных конструкци
. СНиП 11-03-2001 Типовая проектная
документация
