ДИПЛОМНАЯ РАБОТА

Дизайн-проект архитектурной среды рекреационной зоны

Содержание

Словарь терминов

Введение

Глава 1

1.1 Исторические предпосылки развития дизайна архитектурной среды рекреационной зоны

1.2 Влияние природно-климатических факторов на формирование архитектурной среды города

1.3 Понятие и классификация рекреационных зон

1.4 Основные принципы планировки, благоустройства и оформления рекреационных зон

1.5 Проектное предложение

Глава 2. Проектное решение

2.1 Предлагаемые услуги и портрет потребителя

2.2 Ситуационная схема и анализ рельефа проектируемого участка

2.3 Влияние природно-климатических условий города Астаны на формирование архитектурной среды рекреационной зоны

2.4 Функциональное зонирование

2.5 Архитектурно-планировочное решение

2.6 Стилистическое решение

2.7 Предметное наполнение и малые архитектурные формы

2.8 Отделочные материалы и колористическое решение

2.9 Принцип формирования озеленения территории

Глава 3

3.1 Строение набережной

3.2 Оборудование искусственного водоема

3.3 Строение и оборудование фонтанов

3.4 Строение и укладка мощения

3.5 Конструктивное решение мостов

3.7 Роль экономики в строительстве

3.8 Экологический аспект проектирования

3.9 Охрана труда в строительстве

Заключение

Список используемой литературы

Приложения

Словарь терминов

В настоящем дипломном проекте применяются следующие термины с соответствующими определениями.

Арка - архитектурный элемент, криволинейное перекрытие сквозного или глухого проёма в стене или пролёта между двумя опорами (колоннами, устоями моста).

Генеральный план - это масштабное изображение, полученное методом графического наложения чертежа проектируемого объекта на топографический, инженерно-топографический и фотографический план территории.

Горизонталь - это замкнутая линия, изображающая на карте горизонтальный контур неровностей, все точки которого на местности расположены на одной высоте над уровнем моря.

Градостроительство - деятельность по развитию территорий, в том числе городов и иных поселений, осуществляемая в виде территориального планирования, градостроительного зонирования, планировки территории, архитектурно-строительного проектирования, строительства, капитального ремонта, реконструкции объектов капитального строительства, эксплуатации зданий, сооружений.

Дизайн архитектурной среды - искусство проектирования предметно-пространственной среды, имеющее целью оптимизацию функциональных процессов жизнедеятельности человека и повышение ее эстетического уровня.

Ландшафтный дизайн - это объёмно-пространственная организация территории, объединения природных, строительных и архитектурных компонентов в целостную композицию, несущую определённый художественный образ.

Мост - это искусственное сооружение, возведенное через реку, озеро, болото, пролив или любое другое водное препятствие

Мощение - выкладывание дорожек, дорог, тропинок и тротуаров разнообразными материалами

Парк - предназначенная для отдыха открытая озеленённая территория.

Ландшафтный дизайн - это комплекс специальных мероприятий и решений по благоустройству территории, направленный на изменение внешнего вида территории путем активного использования природных компонентов.

Проект детальной планировки - проект, разрабатываемый для отдельных частей города на основе его генплана с целью выявления архитектурно-пространственного и инженерно-экономического решения застройки

Рекреация - комплекс оздоровительных мероприятий, осуществляемых с целью восстановления нормального самочувствия и работоспособности здорового, но утомлённого человека.

Рельеф - совокупность неровностей твёрдой земной поверхности и иных твёрдых планетных тел, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных и отрицательных форм

Функциональное зонирование - это разделение участка на отдельные части, несущие определенную функциональную нагрузку, а также осуществление взаимосвязи этих зон между собой.

Цвет - качественная субъективная характеристика электромагнитного излучения оптического диапазона, определяемая на основании возникающего физиологического зрительного ощущения и зависящая от ряда физических, физиологических и психологических факторов.

архитектурная среда рекреационная зона

Введение

Актуальность. Ландшафтный дизайн берет свое начало с самого начала веков, когда начали закладываться первые поселения, и всегда был неразрывно связан с градостроительством. Помимо непосредственно жилой или общественной застройки создавались различные сады, небольшие места для отдыха и просто озеленения территории.

Ландшафтный дизайн охватывает большой спектр деятельности, от проектирования жилых участков до создания парковых, курортных зон или озеленения улиц, микрорайонов. Сейчас практически невозможно представить исключительно урбанизированный город, в котором нет места ни газонам, ни деревьям, ни цветам. Напротив, современные, прогрессивные города стараются увеличивать количество озелененных территорий, так как их влияние на физической и психологическое здоровье горожан, неоспоримо

В условиях урбанизированной среды, шума автомобилей жителям города необходимы места, где они могли бы найти уединение, общение, физический и моральный отдых. Значение природного ландшафта, элементов озеленения, водных ресурсов в городской структуре возрастает с каждым годом. Все здания и архитектурные сооружения воспринимаются в совокупности с элементами городского ландшафта и благоустройства территории.

Благодаря сложившейся экологической обстановке в современное время, одной из главных целей проектировщика при организации городской территории является максимальное сохранение и использование природных ресурсов. При этом, объекты и конструкции в проектируемом объекте должны органично сочетаться с существующей природой, дополняя и улучшая ее, создавая при необходимости новые природные объекты.

Именно поэтому рекреационные зоны, такие как парки, скверы, сады являются неотъемлемой частью городской структуры, своеобразным "зеленым украшением" города. Зеленые насаждения исполняют самые различные функции в жизни города, такие как: обеспечение шумозащиты, защиты от ветра и других погодных условий, создание тени, очищение воздуха, оздоровительная функция. Следовательно, наличие и разнообразие зеленых насаждений в черте города значительно влияет на его облик и настроение жителей.

Помимо непосредственного влияния на жителей города, ландшафтные объекты и зеленые насаждения оказывают и другое влияние. С точки зрения эстетики, урбанистическая застройка не может обойтись без хотя бы небольшого количества природных объектов. Деревья, кустарники, цветы, газон являются прекрасным украшением города, что обязательно должен учитывать дизайнер-проектировщик.

Факторы. Если рассмотреть факторы, которые оказывают влияние на формирование ландшафта, то можно выявить следующие:

. Природно-климатический. Важнейшую роль играют климатические условия, такие как погода, среднегодовая температура, режим ветра и т. д

. Географический. Место для проектирования объекта выбирается зависимости от назначения и соседства с другими объектами. Другим важным фактором является и особенности рельефа, который является отличным инструментом при проектировании.

. Социальный. Проектируемый ландшафт направлен не на одного человека, а на целый социум. Поэтому, его целью является обеспечение комфортного общения, коммуникации. Помимо этого, необходимо учитывать вкусы потенциальных потребителей, интересы, различные модные тенденции и т.д.

. Психологический. Колористическое решение оказывает огромное влияние на самочувствие человека, так как различные цвета по-разному влияют на психику. Помимо этого, психологическое воздействие оказывают габариты пространств, освещенность, близость водных ресурсов и т. д

. Экономический. При проектировании необходимо учитывать возможность реализации дизайнерских решений с финансовой точки зрения

Совокупность всех этих факторов оказывает неоспоримое влияние на процесс проектирования и формирования рекреационных зон.

Границы исследования.

В рамках научного исследования был проанализирован советский опыт ландшафтного проектирования парков, как отличный пример многопрофильного ландшафтного дизайна, а также современные зарубежные аналоги.

Цель исследования. Целью исследования является изучение способов организации ландшафта парковых и рекреационных зон, а также вопросы формирования рекреационной зоны с культурно-развлекательной направленностью. Для достижения цели были поставлены следующие задачи:

2. Выявить способы формирования генерального плана с учетом потребностей потребителя, природных условия и прилежащей территории.

. Классифицировать рекреационные зоны в зависимости от их назначения.

. Изучить функцию зеленых насаждений, их влияние на здоровье и самочувствие человека.

Методика исследования. В процессе исследования было целесообразно выбрать такие методики как

1. Метод аналогов. Были рассмотрены советские и мировые аналоги по функциональному назначению. Помимо этого, с целью выявления стилистических тенденций, были изучены современные иллюстративные аналоги в ландшафтном дизайне.

. Метод анкетирования. Для исследования был проведен опрос среди потенциальных потребителей, проживающих или бывающих в городе Астана.

Объектом исследования являются рекреационные зоны в структуре города, а именно крупные городские парки.

Предметом исследования являются тематические рекреационные зоны, их роль в культурном развитии населения.

Глава 1

1.1 Исторические предпосылки развития дизайна архитектурной среды рекреационной зоны

Великая Октябрьская социалистическая революция ознаменовала собой и революционные преобразования в области культуры, как и во всем укладе духовной жизни страны. Первыми правительственными постановлениями советская власть предоставила широкие возможности для развертывания ландшафтного строительства в стране. Так, Декретом о земле (1917) была национализирована земля, что позволило осваивать необходимые территории для организации мест отдыха и оздоровления трудящихся.

В первые годы своего существования в СССР не позволяли задумываться о досуге простых горожан. Это объяснялось рядами причин, такими как переходный период, бедственная ситуация, новый курс государства и т.д. Именно поэтому отдых людей получался скорее спонтанным, нежели организованным в специальных местах Чаще всего это был выезд за город, на природу, охоту, рыбалку или в деревню к родным. Однако, большая часть людей, все же, оставалась в городе. Поэтому, досуг людей ограничивался игрой в домино, посиделками с друзьями или семейным походом в кинотеатр.

Естественно, это было недостаточно для полноценного морального и физического отдыха населения. Понимая это, в 1928 году советское правительство возвело организацию отдыха трудящихся в ранг одной из самых важных государственных задач.

Было принято решение о создании в городах СССР крупных центров, в которых бы появилась возможность, помимо спортивно-развлекательных мероприятий, организовывать среди трудящихся культурно-просветительскую и политико-воспитательную работу. Таким образом, парк бы выполнял определенные функции:

политическую: митинги, парады, лекции

спортивную: соревнования, игры

военно-патриотическую: встречи с военными и революционерами

просветительскую: научные кружки, лекции, демонстрации

культурную: размещение библиотек, кинотеатров, проведение танцев и концертов.

Первый подобный объект было решено возвести в столице страны, городе Москва. Местом для проектирования являлась довольно людная территория у Голицынского пруда, возле Нескучного сада, уже имеющего свою собственную историю.

Таким образом, 12 августа 1928 был открыт первый в СССР парк культуры и отдыха, который сохраняет свою популярность и в наши дни, постепенно меняясь и модернизируясь. Парк стал огромным культурно-развлекательным комплексом под открытым небом, включающим в себя различные культурные и выставочные павильоны, различные аттракционы декоративный бассейн, детскую зону, а также спортивные площадки.

Пространство ЦПКиО делилось на две части: партерную (в регулярном стиле с площадью в центре) и Нескучный сад (в пейзажном стиле). Геометрически правильно спланированное пространство партера символизировало идею порядка, организованности, рациональности и дисциплины. Такой элемент, как площадь в ЦПКиО, выходит на первый план, что соотносится с идеалом объединенного пролетариата [1].

Данный опыт строительства рекреационной зоны является одним из самых первых как на территории Советского союза, так и в остальном мире. В 1932 году парку было дано название в честь советского писателя Алексея Максимовича Горького, что стало своеобразным "советским брендом", который получил свое распространение и в других городах страны. Парки с аналогичным названием были открыты в Алматы, Воронеже, Ижевске, Казани, Луганске, Минске, Мелитополе, Бендеры, Виннице, Одессе, Перми, Ростове-на-Дону, Самаре, Таганроге и Харькове.

Главным архитектором парка в Москве являетсяК.С. Мельников. Его планировка, немного меняясь, в целом, сохранилась и до нашего времени. Центральный партер и планировка вокруг Голицынского пруда были спроектированы уже в 1937-1938 годах по проекту архитектора В.И. Долганова, который в 1954 году вместе с К.И. Павловой спроектировал Генеральный план развития парка. Оформление же отдельных частей парка сделал в 1944-1945 годах архитектор И.А. Француз. А ныне существующая входная группа в парк была спроектирована архитектором Ю.В. Щуко. На сегодняшний день территория парка занимает 219,7 Га и включает в себя спортивные площадки, пляж, сеть питания, скейт-парк, музей, оранжерея, каток, коворкинг, кинотеатр под открытым небом и т.д.

В скором времени было начато строительство и других парков культуры и отдыха по образцу парка в Москве.

В 1932 году поступило предложение архитектора С.В. Домбровского об основании парк культуры и отдыха в городе Екатеринбург. Парк расположился в центральном районе города. Его площадь составляет 97 га, при этом 70 га составляет огромный лесной массив. В 1943 году парк был назван в честь Владимира Маяковского. Изначально парк являлся скорее огромной зоной, предназначенный исключительно для рекреации, расположенной в лесном массиве. Так как в парке расположен пруд в близости от центральной аллеи, было дано задание его облагородить. Помимо этого, в парке были размещены аттракционы и танцевальная площадка с эстрадой. Позже, к 1936 году были спроектированы кинотеатр и цирк, тем самым, увеличив не только развлекательное, но и культурно-просветительское назначение парка. Начиная с 1957 парк стал отличным местом для проведения выставок и ярмарок. В послевоенные годы данному парку не раз было присвоено звание "Лучший парк культуры и отдыха, что было вполне заслужено.

В данный момент на территории парка расположено огромное количество развлечений и аттракционов для посетителей разных возрастов и интересов. Большое внимание уделяется культурно - развлекательной программе, чтобы каждый посетитель парка, имел возможность отдохнуть и получить большое количество положительных эмоций.

В Казахстане также был сооружен один из таких объектов, а именно - "Центральный парк культуры и отдыха им.М. Горького" в Алматы. Парк берет свое начало с 1856-го года и изначально имел название "Казённый сад" и включал с себя лишь цветники и оранжереи. В 1934 году была произведена реконструкция парка с размещением различных аттракционов, пунктов питания, танцевальных площадок, а со временем появился и небольшой зоопарк.

Если изначально территория парка составляла более 100 га, на данный момент территория составляет уже 42 га благодаря отведению части парка под жилую застройку.

Несмотря на сокращение площади, парк и по сей день является любимым местом отдыха горожан благодаря присутствию большого количества объектов, таких как: искусственные водоёмы, различные аттракционы, спортивный комплекс, аквапарк, сцены и эстрады, пункты общественного питания.

Центральный детский парк им. Максима Горького, расположенный в городе Минск, отличается гораздо меньшим размером, нежели вышеназванные парки, и имеет площадь всего в 28 гектаров. Как и многие другие, изначально, в царское время, он являлся садом и был основан в 1805 году. Если сначала основной функцией парка являлась только рекреация, к концу 19 века в парке были размещены спортивные площадки и пункты продажи напитков.

Продолжая тенденцию паркового строительства в СССР, в 1936 году парку было присвоено имя Алексея Максимовича Горького. Соответственно, было продолжено создание культурно-просветительских и развлекательных зданий и сооружений. В парке появились разнообразные зоны отдыха для детей и взрослых, новые аттракционы, ряд павильонов. В это же время был расположен кинотеатр, однако к 1970 году он сгорел. На сегодняшний день парк приобрел исключительно детскую направленность, вместив в себя огромное количество аттракционов и детских площадок.

К 70-м годам XX века наступает новый период в развитии СССР - брежневский, который позже назовут "застойным". В ЦПКиО одна за другой организуются масштабные выставки, насчитывающие сотни зарубежных аттракционов и игровых автоматов. Большинство экспонатов остались в парке по окончании работы выставок, что можно считать свидетельством усиления влияния западной культуры досуга на советское общество. [1]

Однако, к началу перестройки в стране начались не самые легкие времена. То, насколько тяжелыми и трагичными были для России 90-е гг., в полной мере выразилось в пространстве ЦПКиО и ПКиО по всей стране. Рыночные идеалы сделали из парков места для заработка - бездумного, беспринципного и разрушительного. Парковые площади сдавались в аренду без каких-либо ограничений: под стоянки автомобилей, под строительство домов [1].

Таким образом, парки культуры и отдыха в Советском Союзе имели важное значение в культурно-просветительской работе и являлись уникальными объектами. Однако, к настоящему времени произошла интеграция с опытом рекреаций капиталистических стран, создав новые объекты, политическая и патриотическая направленность которых отошла на второй план, уступив место развлекательной и торговой.

За рубежом также имеется большой опыт проектирования подобных ландштафных объектов.

Центральный парк Нью Йорка является уникальным явлением в парковом строительстве и одним из самых популярных парков мира. Благодаря своему расположению и площади в 341 га, он является своеобразным "зеленым островом" в урбанистической застройке города. Генеральный план парка был создан Фредерик Олмстедом и Калверт Воксом в 1857 году. На данный момент он является одним из главных символов Нью Йорка. На данный момент в парке присутствует зоопарк, ледовая площадка, замок Бельведер, сад, лужайка для концертов, театры и музеи. Отличительной особенностью является отсутствие пунктов быстрого питания, но посетителям разрешается приносить еду с собой, чтобы устраивать пикники под открытым небом. Парк имеет свободную пейзажную планировку, а каждой входной группе присвоено имя известной личности.

Парк "Ибирапуэра" (порт.  Parque do Ibirapuera) - городской парк, располженный в Бразилии, а именно в Сан-Паулу, площадью 140 га. Парк был открыт в честь 400-летия Сан-Паулу в 1954 году. Над дизайном парка Ибирапуэра работали известные архитекторы и дизайнеры, в том числе известный архитектор Оскар Нимейер и дизайнер Роберт Бурле Маркс. Благодапя внушительной площади, парк позволяет устраивать различные мероприятия, выставки, концерты, спортивные соревнования, показы фильмов, спектаклей, мастер-классов и т.д.

Комплекс парка включает несколько зданий, в частности: музеи, выставочные комплексы, планетарий, гимназии и школы.

Парк Золотые Ворота Сан-Франциско является одной из наиболее интересных достопримечательностей в городе, и считается одним из известнейших парков мира. Его площадь огромна - более 400 га и повторяет форму центрального парка Нью Йорка.

На территории парка располагаются озера с островами, холмы, дюны, леса, равнины и водопады, что является прекрасным примером пейзажной планировки. В парке созданы все условия для пеших и велосипедных прогулок, занятий спортом, проведения досуга, в том числе с детьми. Организованы развлечения, проводятся как уличные выступления, так и серьезные концерты известных исполнителей. Благодаря своему наполнению, в середине 20-го века парк приобрел свою популярность у хиппи, которые устраивали там свои концерты и фестивали. Главными объектами парка является музей академии наук, ботанический сад, музей изящных искусств, загон с зубрами, музыкальная зона.

Гайд-парк в Лондоне, площадь которого составляет 141 га является королевским парком с очень богатой историей. Свое начало парк берет в 1536. Главным событием в жизни парка было проведение первой Всемирной выставки 1851-го года и возведение знаменитого Хрустального дворца, который сыграл колоссальную роль в развитии архитектуры и дизайна. С тех пор парк стал постоянным местом проведения выставок, фестивалей, ярмарок и концертов.

За пределами Англии Гайд-парк известен прежде всего тем, что тут находится Speakers' Corner, где традиционно оттачивают своё красноречие разного рода ораторы и проповедники. Поэтому Гайд-парк стал синонимом места, где можно свободно провозглашать и отстаивать любые идеи. [вики]

Широкой популярностью пользуются коммерческие тематические парки, появившиеся в середине 50-х годов в США в дополнение к переживавшим тогда упадок традиционным паркам досуга. Американец Уолт Дисней, владелец студии мультфильмов, увековечил себя в истории также созданием увеселительных парков, названных его именем и получивших распространение по всему миру. Первый такой парк открылся 13 июля 1955 года в Анахейме (Калифорния) [2].

1.2 Влияние природно-климатических факторов на формирование архитектурной среды города

На архитектурно-ландшафтную структуру современного города и развитие системы его озелененных территорий воздействуют в основном две группы факторов. Одна из них определяется как ландшафтная (или природная), вторая - как градостроительная (функционально-планировочная).

Несомненно, человек оказывает колоссальное воздействие на окружающую среду. С положительной точки зрения человек выступает в роли создателя, создавая архитектурно-ландшафтные комплексы, внедряя многие виды растений и животных в природу, стараясь сохранить ее. Однако, человек так же является и разрушителем природы, сокращая количество видов животных и растений, а также расширяя площадь урбанистической застройки за счет природных ландшафтов.

Город всегда следует рассматривать во взаимосвязи с окружающей средой. При оценке природного ландшафта выявляют как наиболее положительные элементы для их усиления, так и отрицательные для нейтрализации их. К негативным сторонам относят низкое качество воды, воздуха, почвы, их наполнение вредными веществами.

Природно-климатические условия являются, во-первых: необходимой основой, своеобразным фундаментом для создания городской среды, во-вторых, самым стабильным фактором, влияющим на процесс ее функционирования. [3]

Главными природно-климатическими факторами, влияющие на формирование архитектурной среды города являются: температурный, радиационный, ветровой режим, среднегодовое количество осадков.

Температурный режим обуславливается среднегодовой температурой, средней температурой по месяцам, а также максимальной и минимальной температурой. При проектировании температурный режим влияет на материалы, оборудование, использование водоемов, зеленые насаждения и т.д.

Охлаждающее действие зеленых насаждений в значительной степени объясняется расходом большого количества тепла на испарение и повышение относительной влажности воздуха. Различные виды растений могут по-разному отражать, поглощать и пропускать солнечные лучив зависимости от физиологического строения листьев, структуры, размеров кроны и т.д. [4]. Наиболее эффективными в снижении температуры являются такие деревья как дуб, каштан, липа крупнолистная, клен остролистный и т.д.

Ветровой режим - это совокупность направления и скорости движения ветра. При градостроительном проектировании необходимо учитывать данные факторы для защиты жителей от неблагоприятного воздействия ветра путем создания искусственных барьеров или посадкой зеленых насаждений. Наиболее благоприятная скорость ветра для человека находится в диапазоне 0,5-3 м\с. С помощью зеленых насаждений возможно регулирование проветривания, ослабление или усиления скорости для комфорта жителей города.

Движение воздуха является важнейшим фактором, который создает микроклимат ландшафта. Наибольшее влияние оно оказывает в летний период, когда в условиях жары, так как прохладный ветер освежает человека. Зеленые насаждения образовывают постоянные воздушные потоки, необходимые для проветривания территории.

Среднегодовое количество осадков является важным фактором при проектировании и обусловлено частотой и количеством осадков, а также количеством снега. В зависимости от этого также регулируется количество зеленых насаждений и различных конструкций, уберегающих от осадков.

Объекты ландшафта, такие как реки, озера, холмы и т.п. должны органично вписываться в окружение города. Задание урбанистический застройки - не уничтожить природу и ландшафт, а сохранить и использовать для формирования живописного городского пейзажа. Разнообразие видов растений, цветов, свежий воздух и аромат, шелест листьев и яркость красок благоприятно влияют на психологическое и физическое здоровье населения города, способствуют созданию комфортного отдыха и проживания.

Крупные города вносят существенные изменения в сложившийся ветровой режим движения воздушных масс. Городской ландшафт способен уменьшать и увеличивать скорость ветра, менять его направление. [3]

Рельеф участка также указывает колоссальное влияние на проектирование. Рельеф отличается стабильностью в отличие от большинства других природных факторов. От формы рельефа зависит распределение тепла и осадков. С помощью грамотного ландшафтного проектирования его можно по-разному. Например, размещение дерева или другой вертикали на склоне сделает его визуально еще выше. А чтобы сравнять склон с нижележащей территорией, можно разместить вертикаль уже на ней.

Формы рельефа могут быть положительными и отрицательными. В зависимости от размера к положительным формам можно отнести горы, холмы, возвышенные равнины, выступы, бугры, камни и т.д. Отрицательные формы характеризуются понижением отметок поверхности и включают ущелья, овраги, балки, котловины, ложбины, впадины, низменности и др. [5]

Использование воды издавна сформировало огромное разнообразие вариантов проектирования. Благодаря своим свойствам - прохладе, текучести, отражательной способности, всплеска, журчания, вода является отличным инструментом формирования ландшафта.

В ландшафтном проектировании используются две формы воды - динамическая (движущаяся) и статическая (спокойная). Динамическая форма предопределяет использование в равной степени зрительных и звуковых ощущений, поскольку в ее основе лежит текучесть воды и сопровождающий ее плеск. Вследствие этого применяются такие структурные единицы ландшафта, как источник, ручей, водопад, каскад, фонтан, а также река и море. В статической форме преобладающее значение имеет зрительное начало, поэтому используются декоративные бассейны, пруды и озера. [5]

Зеленые насаждения играют одну из главных ролей в формировании городской среды. Помимо эстетического назначения, одной из главных функций насаждений является оздоровительная функция, пэтому создание здорового населения должно быть одной из первостепенных задач.

К сожалению, в наше время, количество и площадь зеленых насаждений существенно падает. Поэтому, с ростом города необходимо увеличивать не только промышленные и селитебные территории, но и озеленённые, рекреационные.

Зеленые насаждения могут оказывать влияние на микроклимат, уменьшать температуру и влиять на скорость движения воздуха. Данная способность положительно влияет на организм человека и создает комфортные условия для пребывания на свежем воздухе.

Разные виды растений, в зависимости от строения и размеров, могут по-разному отражать, поглощать и пропускать солнечные лучи. Коэффициент "альбедо", характеризующий отражательную способность поверхности, у растений могут быть в пределах 8-46%

Помимо этого, зеленые насаждения защищают население города от пыли и газов. Благодаря деревьям, загрязненный воздух находит препятствие и оседает на листьях, вместо того, чтобы затруднять дыхание прохожим, что также положительно сказывается на здоровье людей.

Многие растения выделяют летучие вещества, способные уничтожать вредные для человека бактерии. Наиболее полезными с данной точки зрения являются такие растения как береза, тополь, дуб, а также хвойные породы: можжевельник, сосна, ель. Опираясь на эти данные, можно сказать, что деревья являются своеобразными "санитарами" и оказывают положительное воздействие на здоровье человека, при его длительном пребывании на свежем воздухе.

Большинство растений проявляют максимальную антибактериальную активность летом, когда воздух парков содержит в 200раз меньше бактерий, чем воздух улиц. [4]

В современном городе не прекращается шум уличных магистралей. Именно поэтому необходимо размещать полосы зеленых насаждений между шумными районами и спальными, дабы отгородить жителей от негативного воздействия на их слух. На снижение шума растениями оказывает влияние их конструкция, возраст, плотность посадки, строение кроны, а также погодные условия.

Необходимо учесть, что при чрезмерно плотной посадки деревьев можно, напротив, усилить уровень шума, отразив его. Многоярусная посадка деревьев с густыми кронами и кустарников, является оптимальным решением для поглощения шума улиц.

Подводя итог, хочется сказать, что зеленые насаждения оказывают колоссальное влияние на физическом и психологическом самочувствии населения города, и их размещение является одной из первостепенных задач для архитекторов и дизайнеров.

Система озеленения в плане городской застройки включает в себя большой комплекс мероприятий, включающий в себя различные объекты и группы объектов. Главной целью данных мероприятий является органичное включение природных объектов в городскую застройку.

В городах более 50 % территории, а в микрорайонах до 70 % общей площади отводится зеленым насаждениям, которые объединяют отдельные здания, сооружения и их группы в ансамбли микрорайона или квартала и вместе с обводнением территории, совершенствованием рельефа, инженерным благоустройством формируют современный город.

Взаимодействие различными городскими территориями осуществляется с помощью непрерывной цепи бульваров, набережных, прогулочных пешеходных аллей, зеленых полос вдоль магистралей и т.д. Зеленые насаждения вместе с водоемами, составляют водно-зеленую природную сеть, которая равномерно расчленяет городскую застройку по направлению благоприятных ветров и течению рек, связывая центральные городские районы с зеленым поясом города.

Элементы системы зеленых насаждений в черте города можно классифицировать на следующие типы:

.        Парк - обширный архитектурный комплекс с обилием зеленых насаждений, направленный на массовый отдых населения. Как правило, парк помимо зеленых насаждений включает в себя не только большое количество зеленых насаждений и рекреаций, но и различные специализированные объекты: от культурных и спортивных до развлекательных и детскх.

.        Сквер - это небольшая озелененная территория, являющаяся элементом оформления площади, общественного центра, жилой застройки, микрорайонов, магистрали, которая используется для кратковременного отдыха и транзита.

3.      Насаждения на городских улицах включают в себя разделительные насаждения между полосами, а также насаждения на пешеходной части для создания тени.

4.      Озеленение жилых дворов и микрорайонов подразумевает пассивный или активный отдых. Основными потребителями при этом являются непосредственно жители домов.

5.      Озеленение общественных зданий включает в себя организацию пространства перед общественным зданием в зависимости от его назначения. Наибольшего количества зеленых насаждений требуют школы и больницы для формирования здорового населения.

6.      Набережные - сооружения, окаймляющее береговую линию моря, реки. Набережная служит для придания берегу правильной формы, укрепления его, предохранения от размыва, для удобного прохода и проезда вдоль берега. Набережные зачастую являются любимым местом прогулки жителей города благодаря близости водных ресурсов, свежего воздуха и зеленых насаждений, отделяющих набережную от городских магистралей.

1.3 Понятие и классификация рекреационных зон

Слово рекреация происходит от латинского "recreatio", что означает "оздоровление". Соответственно рекреация подразумевает моральный и физический отдых человека, целью которого является улучшение самочувствия. Рекреация включает в себя разнообразные виды отдыха: от туризма и курортного, пляжного отдыха до культурных мероприятий, спорта, посещения концертов и т.д.

С каждым годом темп жизни в крупном городе все более ускоряется, что не может не сказываться на самочувствии населения. Поэтому, организация отдыха и развлечения людей под открытым небом является важным мероприятием в планировке городского строительства. Главными объектами, решающими данную проблему, и являются рекреационные зоны.

Рекреационная зона - это специально выделяемая территория в пригородной местности или в городе, предназначенная для организации мест отдыха населения и включающие в себя парки, сады, городские леса, лесопарки, пляжи, иные объекты.

Рекреационные зоны являются особым местом в городской застройке, своеобразными "легкими" города. Благодаря обилию зеленых насаждений, посетители имеют возможность отдохнуть как морально, так и физически, получая порцию свежего воздуха.

Согласно СНиП РК 3.01-01-2008 Градостроительство "Планировка и застройка городских и сельских населенных пунктов" В состав зон рекреационного назначения могут включаться зоны в границах территорий, занятых городскими лесами, скверами, парками, городскими садами, прудами, озерами, водохранилищами, пляжами, зоопарками, водоемами, аквапарками, объектами ландшафтной архитектуры, также в границах иных территорий, используемых и предназначенных для отдыха, туризма, здания и сооружения досугового и (или) оздоровительного назначения.

Расчетное число единовременных посетителей территории парков, лесопарков, городских лесов следует принимать, чел. /га, не более:

для городских парков - 100;

для парков зон отдыха - 70;

для парков курортов - 50;

для лесопарков (лугопарков, гидропарков) - 10;

для городских лесов - 1-3.

Функциональное назначение рекреационных зон может быть различным. Это могут быть как многопрофильные парки, так и узконаправленные.

Существуют различные классификации рекреационных зон.

.        Городской парк. Городским парком, считается территория города, находящаяся в шаговой или транспортной доступности для жителей города, где они могли бы проводить выходные. Городские парки, как правило, многопрофильны и могут включать в себя и другие зоны.

2.      Сад. Сад - это зона с культивируемыми растениями, которая включает в себя также зоны для прогулки и отдыха, беседки, цветники и клумбы. Сады более предназначены для пассивного и созерцательного отдыха населения, нежели активного.

.        Курортный парк. Курортный парк создается на территории, расположенной в условиях, благоприятных для физического здоровья человека.

.        Тематический парк. Тематические парки могут быть различной направленности - спортивный парк, выставочный, культурно-просветительский, исторический, гидропарк, зоопарк, парк развлечений.

Многопрофильные рекреационные зоны предоставляют возможность для массового отдыха населения города, с большим выбором услуг и функций, в зависимости от интересов горожан среди растительности и природы. Как правило, в многопрофильных парках существуют различные зоны: культурная, спортивная, активного отдыха, пассивного отдыха, детская, хозяйственная и т.д. Парки культуры и отдыха, получившие свое распространение с советского периода являются именно такими, многопрофильными рекреационными зонами.

Узконаправленные отличаются тем, что у них четко выражена определенное направление, специализация, функция. Данные рекреационные зоны принято называть тематическими. Исходя из опыта градостроительства, узконаправленные парки могут быть различных видов.

Рекреационные зоны, предназначенные исключительно для тихого и пассивного отдыха, всегда необходимы в условиях современного города. Однако, жителям города хочется организовать свой досуг и иными способами.

Как известно из психологии, каждый человек является личностью с определенным набором интересов, на которые предпочитает тратить свое время. Имея хобби и интересы, каждый стремится к поиску единомышленников или клубов для общения, занятий чем-либо. Если это спорт - имеется возможность записаться на секцию, рисование - художественную школу, танцы - мастер-классы и групповые занятия, музыка - музыкальную школу или концерты и т.п.

Но так как отдых под открытым небом оказывает положительное воздействие на человеческое здоровье, иногда имеет смысл создание целых рекреационных зон, имеющих определенную направленность. Данные рекреационные зоны называют тематическими.

Создание определенной тематики в среде парка помогает привлечь потенциальную аудиторию, создавая для нее дружественную атмосферу для общения, обучения и знакомств. Тематические парки могут включать в себя как несколько направлений, так и одно.

.        Спортивный парк. Физическое здоровье жителей города является важным вопросом в том числе и градостроительстве. Именно поэтому, всегда имеется необходимость в обеспечении различных мероприятий по строительству спортивных сооружений и площадок.

Спортивный парк помогает в популяризации активного образа жизни и способствует пребыванию спортсменов на открытом воздухе.

Наполнение спортивных рекреационных зон может быть различным в зависимости от видов спорта. Парк может быть посвящен какому-либо одному виду спорта, или же быть многопрофильным. По функциональному назначению, парк может быть тренировочным, демонстрационным, соревновательным.

В спортивном парке должно быть четкое зонирование территории в зависимости от видов спорта, а также создаваться благоприятные условия как для тренировок, так и для проведения соревнований.

.        Гидропарк. Гидропарки - комплексы массового отдыха у воды. В наше время они становится наиболее быстро развивающейся ветвью ландшафтной архитектуры. []

Главной отличительной чертой гидропарков является большое, до 50 процентов, количество водных пространств и пляжей. Гидропарки, как правило, располагаются на островах, на набережных рек и озер. При архитектурно-планировочной организации территории могут проектироваться искусственные водоемы и акватории, создавая благоприятную атмосферу для посетителей, особенно в жаркое время года.

.        Зоопарк. Зоопарк - одно из самых любимых мест для детей. Включая в себя не только развлекательную, но и познавательную функцию, зоопарки являются своеобразными "живыми музеями". Помимо зеленых насаждений, дикая среда включает в себя и животных, что отражено в зоопарках хотя бы в частичной мере. Исходя из мирового опыта градостроительства, зоопарки зачастую являются многофункциональными рекреационными зонами, которые любят посещать и жители города, и туристы.

4.      Выставочный парк. В зависимости от функций и тематики выставок, архитектурно-планировочное решение может быть различным. Выставочные парки могут быть возведены к определенному событию, например, ЭКСПО, или же являться постоянными площадками для временных выставок и мероприятий. История выставочных парков берет свое начало с Всемирной выставки в Лондоне 1851-го года.

Выставочные парки, как правило, включают в себя необычные архитектурные сооружения, инсталляции, являющиеся знаковыми, такие как Хрустальный дворец в Лондоне или Атомиум в Брюсселе.

Помимо этого, архитектурное наполнение включает в себя выставочные павильоны, сборно-разборные или постоянные.

.        Исторический парк. Если территория, имеет большую историю или включает в себя важный исторический объект, имеет смысл расположить на ней исторический парк.

Главной целью исторического парка является популяризация истории, проведение экскурсий и просвещение. Как правило, исторический парк выполняется в стиле, прочно связанным с эпохой, которую парк отображает.

.        Парк-музей. Данный тип парков является довольно популярным, еще начиная с Древнего Египта и Греции.

Парки-музеи могут являться как самостоятельным объектами, так и зоной многопрофильного городского парка. Главным предметными наполнением рекреаций данного типа являются предметы искусства: скульптуры, инсталляции или исторические артефакты, чудеса природы. Зачастую, парки-музеи посвящены какой-либо определенной тематике, коллекции, антуражу.

.        Этнический парк. Культурное наследие народа является важным предметом для сохранения и передачи подрастающему поколению. В этнических парках свободной, ненавязчивой, игровой форме посетители изучают культуру, искусство, предметы быта определенного народа и вместе с этим пребывают на свежем воздухе.

8.      Парк развлечений. Основным предметным наполнением являются различные аттракционы и предметы развлечений. Аттракционы подразделяются на три типа - экстремальные, семейные и детские. Как правило, в крупных парках их число является сбалансированным, что позволяет разной аудитории найти себе занятия по душе.

Парки развлечений зачастую стилизуют под атмосферу определенных мест, времени сказок. Ярким примером является Диснейленд, погружающий посетителей в мир мультфильмов Уолта Диснея.

1.4 Основные принципы планировки, благоустройства и оформления рекреационных зон

На формирование генерального плана участка оказывает влияние множество различных факторов. Для начала необходимо учесть индивидуальные особенности выбранного участка для проектирования:

. Размер участка, его форма и конфигурация. Именно этот фактор оказывает влияние на масштабы проектирования, используемую систему планировки и зонирование территории.

. Существующий рельеф местности. Опираясь на него, проводятся земляные работы по изменению рельефа, сооружению дополнительных водоемов и вертикальной планировке.

. Характеристика грунта и глубина грунтовых вод. Чем выше их расположение, тем меньше грунт способен выдерживать несущие опоры.

. Расположение сторон света и ветровой режим. Необходимо учесть ветровой режим, направление и скорость ветра как для защиты от него, так и для проветривания.

. Наличие существующих автомобильных и пешеходных дорог. Для снижения затрат на строительство, существующие дороги менять не предполагается.

. Наличие существующих зеленых насаждений. При проектировании следует максимально сохранить существующие насаждения с целью улучшения экологической ситуации.

Помимо этого, одним из самых решающих фактором является назначение участка, функциональное зонирование, портрет потребителя и предоставляемые услуги. Удобство перемещения в рекреационной зоне для посетителей всегда обусловлено планировочным решением. Для комфортного использования всех архитектурных и природных объектов необходима четкая и логически продуманная и интуитивно понятная планировочная система.

В садово-парковом дизайне, начиная с XVIII века, сложились два диаметрально противоположных стиля - регулярный во Франции и пейзажный в Англии.

Регулярный стиль характеризуется четкими формами и осью симметрии, четкой структурой. Все зеленые насаждения подвергались стрижке четкой формы, подчеркивая власть человека над природой и структурой. Помимо этого, устраивались искусственные бассейны, фонтаны, цветники.

Пейзажный стиль, напротив, не имеет четкой структуры и призван максимально имитировать природный ландшафт. Главной задачей при проектировании парков в данном стиле - создание естественных условий, сохранение и использование природных объектов.

С самого начала истории градостроительства были сформированы основные типы планировочного решения, применимые не только в городской планировке, но и садово-парковом строительстве.

Радиальная планировка характеризуется ярко выраженным центром, в котором сходятся различные лучи, образуя окружности. В центре, как правило, находится ярко выраженная доминанта. Также различают полурадиальную планировку, которая представляет из себя полукруг.

Линейная планировка, как правило, применяется к протяженным по одной оси объектам, таким как магистраль, аллея, река и т.д. Вдоль нее располагаются остальные объекты.

Шахматная планировка имеет четкую структуру улиц и аллей, расположенных перпендикулярно параллельно другу.

В современном ландшафтном дизайне сложно найти пример планировочной структуры, который бы четко соответствовал одному виду планировки. Поэтому, чаще всего, планировки являются комбинированными, что помогает разнообразить ландшафт и создавать интересные планировочные композиции.

Предметное наполнения в садово-парковом строительстве включает в себя малые архитектурные формы и инженерные сооружения.

Инженерные сооружения - это мосты, ступеньки, пандусы.

Мосты соединяют между собой два противоположных объекта и располагаются на определенной высоте.

Парковая лестница - это специальное устройство, которое помогает посетителям переместиться с одного уровня на другой. Уклон парковых лестниц обычно составляет 1: 3, пандусов - до 8 процентов. При проектировании парков зачастую используется разноуровневая структура, что делает устройство парковых лестниц необходимым.

Фонтан - природное или искусственно созданное явление, заключающееся в истечении жидкости (обычно воды), под действием оказываемого на неё давления, вверх или в сторону [вики]. Фонтаны придают динамику и живописность территории, а также "освежают" посетителей в условиях жаркой погоды. Фонтаны являются прекрасным решением в области проектирования благодаря своему видовому разнообразию, а также в совокупности со светотехникой могут создавать прекрасную атмосферу в темное время суток.

Цель оград и ограждений - изоляция посетителей от хаотичного движения или вытаптывания газона, клумб. Ограды должны в максимальной степени соответствовать выбранному стилю, так как практически все время остаются на глазах посетителей. По высоте ограждения можно разделить на высокие (3-7м. высотой), средние (1-1,5м) и низкие (0,8-0,5м).

Малые архитектурные формы - это вспомогательные архитектурные сооружения, оборудование и художественно-декоративные элементы, обладающие собственными простыми функциями и дополняющие общую композицию архитектурного ансамбля застройки [вики]. Малые архитектурные формы являются составной частью озеленения и благоустройства городской территории. Они могут представлять собой сооружения утилитарного, декоративного или игрового, физкультурного назначения. Малые архитектурные формы утилитарного характера, в свою очередь, подразделяются на следующие типы:

Малые архитектурные формы подразделяются на следующие типы (категории):

декоративные - скульптура, фонтаны, вазы, декоративные водоемы, декоративные стенки, трельяжи и решетки, альпийские горки или рокарии и др.;

утилитарного характера - торговые киоски, скамейки, ограды и ограждения, указатели, знаки и др.

Малые архитектурные формы утилитарного характера, в свою очередь, подразделяются на следующие типы:

. МАФ, организующие рельеф и оформляющие отдельные участки территории - открытые лестницы, пандусы, откосы;

. Устройства для размещения растений - цветочницы, трельяжи;

искусственные водные устройства - бассейны, пруды, каскады, водопады, питьевые фонтанчики, водные карусели и др.;

. Ограждающие МАФ - ограды, стенки, парапеты;

. Устройства для отдыха - пляжи, оборудование площадок, павильоны, садово-парковая мебель;

. Устройства для торговых и коммунальных услуг - киоски, палатки, ларьки, оборудование детских и хозяйственных площадок и др. [6]

Пергола - это навес первоначально из вьющихся растений для защиты прохода или террасы от палящего солнца. Опора перголы состоит из повторяющихся секций арок, соединённых между собой поперечными брусьями. Пергола может быть как отдельно стоящим сооружением, так и частью здания, закрывающим открытые террасы.

Бесе́дка - архитектурное сооружение со скамейками и столом, предназначенное для защиты от ветра и общения, коммуникации посетителей. Форма беседок в плане может быть самой разнообразной, от банальных окружностей и квадратов до сложных, составных форм.

Киоски служат для предоставления посетителям услуг. В зависимости от назначения, киоски могут быть киосками питания, торговыми или информационными.

Трельяж - легкий решетчатый, чаще свободно стоящий вертикальный каркас, обсаженный вьющимися или опирающимися растениями. Он используется для ограждения или изоляции площадок отдыха, беседок, отдельных скамей, маскировки хозяйственных площадок, оформления глухих стен, входов в здания, в качестве вертикального зеленого фона для скульптуры, фонтанов и т.д. Решетки создают с помощью горизонтальных, вертикальных или наклонных перекладин, иногда в сочетании с горшками, кашпо или подставками для цветов. Трельяжи изготавливают из металлического прута различного сечения, проволоки, деревянных реек, железобетона, прикрепляемых в виде решеток к опорам. Использовав несколько решеток, можно создать тихий уголок, укрытый от солнца, но с сохранением за счет прозрачности конструкции движения воздуха. Размеры и количество звеньев определяются функциональным назначением, архитектурным замыслом и местоположением на озеленяемой территории. Окраска каркаса должна быть незаметных, приглушенных тонов. Трельяж как декоративное сооружение можно успешно применять на любых территориях города. При этом очень важно своевременно давать молодым побегам нужное направление и удалять засохшие плети. [6]

Скамья - мебельное изделие с узким сиденьем, для нескольких человек, с высотой сиденья, равной или большей его глубины [вики]. Скамьи, как правило, делают: с одним пролетом длиной 1,2.2 м или с двумя пролетами длиной 3,2.4 м.

Высота скамей для взрослых - 40 см. Плотность расстановки скамей - 30.60 шт. на 1 га территории сада или парка.

Из камня скамьи получаются жесткими и холодными. Их устанавливают стационарно на специальном фундаменте, что затрудняет современный процесс восстановительных работ при капитальном ремонте окружающей территории.

Металл применяют только для изготовления элементов крепления отдельных узлов скамей. Так, из чугуна выполняют ножки, украшенные орнаментом.

Бетон, как и камень, - долговечный материал, весьма доступный для изготовления скамей. В чистом виде бетонные скамьи холодны, неудобны для сидения, ломки по краям и имеют очень непривлекательный внешний вид, хотя применяются добавки разных красителей.

Пластмасса - чрезвычайно перспективный материал, из которого можно получить легкие, достаточно прочные, различной формы и окраски скамьи.

Дерево является наиболее доступным материалом, легко обрабатывается и обладает высокой теплопроводностью. При антисептировании и сушке дерево может эксплуатироваться длительное время и, самое главное, оно легко заменяется при поломке.

Детская площадка - место, предназначенное для игры детей различных возрастов. На ней расположены элементы детского уличного игрового оборудования с целью организации содержательного досуга. Игровое оборудование, в свою очередь, представляет собой набор конструктивных сооружений, способствующих физическому и умственному развитию, оказывая при этом благоприятное воздействие на социальную адаптацию ребёнка. В зависимости от содержания, детские площадки делятся на:

·        детская площадка для конкретной возрастной группы (от 3 до 6 лет, или от 7 до 16 лет);

·        универсальная детская площадка, включающая в себя модули для разных возрастов.

Все элементы детской площадки должны соответствовать возрасту, росту, весу и физическим возможностям ребёнка. Лучше всего обустраивать детскую площадку в соответствии с требованиями безопасности для игровых элементов, таких как безопасность материалов, максимальная высота свободного падения, зоны безопасности. При проектировании учитывается также освещение и наличие свободного пространства вокруг элементов.

Садово-парковая скульптура - разновидность пластики, которая предназначена для отделки садов и парков. Может иметь как декоративный, пропагандистский, обучающий, так и мемориальный характер. Имеет давнюю и устойчивую традицию в искусстве Западной Европы.

1.5 Проектное предложение

Несомненно, зеленые насаждения и озелененные территории, такие как парки, рекреационные зоны, в черте города оказывают влияние на человека, его физическое здоровье, психологическое состояние, а также помогает улучшить экологическую и эстетическую обстановку города, очистить воздух, уменьшить шум и ветер. Поэтому, создание озелененных территорий разных типов является важнейшим вопросом в градостроительном проектировании. Особое внимание должно уделяться крупным парковым территориям, как местом скопления огромного числа жителей и гостей города. В таком молодом и развивающемся городе как Астана должно возводиться большое количество парковых зон с различной тематикой и наполнением.

Подводя итог, было выявлено, что советский опыт проектирования в области просвещения на территории парков культуры и отдыха является уникальным опытом, которые необходимо привносить и в наше время, отводя территории рекреационных зон не только под развлечения, но и культурное развитие.

Уровень культуры личности определяется ее социализированностью - приобщением к культурному наследию, а также степенью развития индивидуальных способностей. Культура личности обычно ассоциируется с развитыми творческими способностями, эрудицией, пониманием произведений искусства, свободным владением родным и иностранными языками, аккуратностью, вежливостью, самообладанием, высокой нравственностью и т.д. Все это достигается в процессе воспитания и образования [Андреев А. Н, Культурология]. Именно поэтому культурное просвещение является важной частью в формировании всесторонне развитого, психологически здорового населения страны.

Культура сплачивает людей, интегрирует их, обеспечивает целостность сообщества. Поэтому, создание определенных строений, мест, зон, где люди могли бы создать целое сообщество посредством коммуникации является оптимальным решением в вопросе культурного развития населения.

Как было сказано выше, тематические рекреационные зоны являются уникальным местом в городской среде, которое привлекает посетителей с определенными интересами, хобби, родом деятельности.

Создание культурно-просветительской рекреационной зоны поможет объединить в себе различные культурные и творческие пространства, став центром притяжения как творческой элиты города, так и заинтересованных потребителей или гостей города. Популяризация культуры и творчества посредством интеграции в пассивный и прогулочный отдых на свежем воздухе будет играть важную роль в формировании просвещенного и интеллигентного населения.

Однако, если в советский период парки в большой степени несли пропагандистский, патриотический характер, то в данный период приобщать население к культуре и искусству своей страны следует более плавно и мягко, совмещая с развлечениями. Необходимо организовывать различные мастер-классы для заинтересованного населения, выставки, курсы, кружки, конференции.

В любом случае, интеграция какого-либо обучения, развития, изучения чего-то в отдых всегда приносило свои плоды. Поэтому, сочетание тихого, прогулочного и развлекательного отдыха с культурным просвещением, посещением выставок, проведением мастер-классов, выступлений, ярмарок, несомненно, окажет позитивное воздействие на культурное просвещение народа.

Соответственно, проектным предложением является создание рекреационной зоны культурно-развлекательной направленностью, опираясь на опыт советского проектирования, но между тем, учитывая современные тенденции.

Глава 2. Проектное решение

Проектируемый объект было принято расположить на набережной города Астана, который находится в продолжении улицы Кенесары, в непосредственной близости от моста Сарыарка-Туран. Данная терриория является прекрасной, но не облагороженной зоной правого берега и достойна того, чтобы на нем расположился парк, сквер или другая рекреационная зона. Благодаря близости набережной, он станет отличным продолжением прогулочной зоны, которая начинается еще с района Самал.

Для удобного доступа к объекту, организованы связи с берегами в виде мостов, пешеходных и автомобильного.

Для проектируемого объекта были выбраны следующие функции: рекреационная, развивающая, оздоровительная, развлекательная, социальная. Их совокупность позволяет создать объект в черте города, где человек сможет как отдохнуть, подышать свежим воздухом, так и изучить что-то новое, найти единомышленников, самореализоваться. Исходя из вышеназванных функций, реализованы следующие услуги:

. Прогулка

. Питание

. Пассивный отдых

. Мастер-классы

. Выставки

. Торговля

. Спорт

. Развлечения

Данными услугами обусловлено функциональное зонирование. Его обеспечивают две основные композиционные оси: мосты, соединяющие с противоположными берегами и основная прогулочная аллея. Помимо этого, располагаются несколько крупных композиционных центров: смотровая площадка, зона питания, зона торговли, зона мероприятий, арт-центр антикафе. Непосредственно из каждой зоны осуществляется вид на другие, что обеспечивает удобную коммуникацию между ними.

Одним из основных компонентов композиции является искусственный водоем. Вдоль обеспечивается живописная прогулочная зона, через которую также осуществляется коммуникация между разными зонами, заканчивающаяся скейт-парком.

Также, для удобства посетителей созданы элементы визуальной навигации и коммуникации: указатели, информационные стенды, таблички, пиктограммы. Коммуникативные связи максимально адаптированы для посетителей и помогают в перемещении по парку.

Основным стилем при проектировании был выбран бионический. Было принято решение - стилизовать формы парка под море и морское дно, так как оно пестрит своими красками и разнообразием, что станет отличным источником как релакса, так и вдохновения. Основными материалами, используемыми в парке, выбраны стеклопластик, бетон, металл, натуральный кень.

Главной вертикальной доминантой является смотровая площадка, которая стилизована под медузу, высотой около 21 метра. Она располагается непосредственно у входа и связана с пешеходными мостами. Благодаря своему местонахождению, с нее открывается прекрасный вид на реку Ишим и набережную города.

2.1 Предлагаемые услуги и портрет потребителя

Основной аудиторией дизайн-проекта являются активные творческие личности, от художников и мастеров рукоделия до музыкантов. Благодаря зданиям и сооружениям, расположенным на территории проектируемого объекта, становится возможным творческая реализация, выставки, проведение концертов, что поможет привлечь аудиторию поклонников творчества.

Помимо этого, рекреационная зона, расположенная в выигрышном месте, помогает привлечь и приобщиться к культуре и более обширную аудиторию. Данный аспект поможет в популяризации творчества и культуры, а также в проведении массовых развлечений и концертов. Соответственно, потенциальными потребителями также будет являться большая часть гостей и жителей города, а особенно прилежащих районов.

Спектр услуг обширен, и включает в себя питание, площадки для самореализации, активный отдых, развлечение, городские мероприятия, выставки, мастер-классы, пассивный отдых и созерцание.

Для удовлетворения потенциальных потребителей, на территории парка, вблизи от улицы Кенесары, расположены следующие здания:

)        Арт-кафе - пункт питания, в котором посетители могут принимать пищу в условиях творческой атмосферы. Для создания атмосферы предлагается нестандартное оформление интерьера, а также периодическое проведение выставок и инсталляций. Помимо этого, как известно из мировой практики, большой популярностью будут пользоваться различные тематические вечера, поэтические чтения, квартирники и т.п. Оно располагается непосредственно на набережной и открыто для обзора с одного из противоположных берегов. Благодаря своему расположению, территория вокруг арт-кафе как нельзя подходит для необычных инсталляций, которые будет видно как с территории парка, так и с набережной.

2)      Арт-центр для взрослых. В составе арт-центра располагается музей для временных выставок и кабинеты для проведения различных курсов: от живописи и дизайна до музыки и танцев. Помимо этого, его территория также отводит площадки для авторских инсталляций.

)        Детское развитие оказывает важное влияние на формирование будущего нашей страны, поэтому проведение различных кружков, организация культурного досуга является необходимым. Для этого предполагается создание детского арт-центра. На его территории также располагаются беседки и открытые площадки, чтобы можно было проводить занятия на открытом воздухе, небольшая сцена и асфальтированная площадка для рисования мелом.

)        Антикафе, т. н. "тайм-кафе" - это особое место, в котором платят не за еду, а за время, проведенное в нем. Как правило, выбор еды там небольшой, но зато огромное количество развлечений: кинозал, настольные игры, видеоигры. Кроме этого, антикафе - отличное место для проведения различных конференций, мастер-классов, встреч и т. п, что привлечет как творческих личностей, так и всех остальных. Также его территория включает в себя небольшие остекленные павильоны, в которых, благодаря наличию рабочих мест, посетители могут заниматься своими делами, работой, творчеством.

В непосредственной близости от входной зоны располагается колесо обозрения, с которого открывается прекрасный вид на набережную города и реку Ишим. Помимо него, развлекательная зона включает в себя детскую площадку для детей различных возрастов.

Также в парке располагаются временные павильоны, которые предназначены для временных ярмарок, продажи сувениров и предметов творчества и предоставления еды и напитков. Павильоны имеют форму цветка в плане и вписываются в общее стилистическое решение.

В проектируемом объекте также располагается сцена со смотровой площадкой, вместимостью около 400 человек. Она служит для проведения, концертов, выступлений и т.д. Таким образом, еще одной услугой являются организация и проведение мероприятий. Сцена, как и арт-кафе, располагается в близости от набережной, что позволяет ей просматриваться с противоположного берега.

Для пассивного отдыха предусмотрены беседки, которые размещены на южной стороне набережной и "смотрят" на частный сектор, что обеспечивает тихое и спокойное времяпровождение.

Главная аллея, проходящая через водоем и небольшой пешеходный мост обеспечивает отличную прогулку вдоль всего парка, проходя практически через все объекты.

Кинотеатр под открытым небом, расположенный на автомобильной парковке, позволяет смотреть фильмы непосредственно из автомобиля.

Нельзя обойти стороной и физическое развитие посетителей. Для этого в проектируемом объекте оборудован небольшой скейт-парк, а также площадки для мастер-классов по танцам и йоге, вместимостью от 10 до 20 человек. Площадка для йоги включает в себя так же тихую зону для медитаций, которая защищена от шума озеленением.

2.2 Ситуационная схема и анализ рельефа проектируемого участка

Город Астана является молодой, развивающейся столицей Казахстана, которая с каждым годом все более расширяет свои границы. Благодаря удачному расположению вдоль реки Ишим, город имеет в своем расположении живописную набережную и небольшие острова.

В западной части города, в продолжении набережной, находится остров, часть которого можно видеть, проезжая по мосту Сарыарка-Туран. Большая его часть заполнена частным сектором, как новой, так и старой застройки. Однако, данный остров является идеальным местом для размещения рекреационных зон благодаря своему идеальному расположению по отношению к набережной и центральной части города.

Данный остров находится и в транспортной и пешеходной доступности, через него проходит один автобусный маршрут. Но, несмотря на это, он также является тихим и живописным местом, где можно обеспечить населению комфортный моральный и физический отдых. Для проектирования предлагается определенная часть острова, которая находится ближе всего к мосту и ограничена дорогой, по которой проходит автобусный маршрут. Площадь проектируемого участка составляет 37га, что позволит разово вместить не более 6166 посетителей.

2.3 Влияние природно-климатических условий города Астаны на формирование архитектурной среды рекреационной зоны

Городское строительство неразрывно связано с климатом и погодными условиями территории. Климатические условия являются одним из главных факторов, определяющим планировочное решение, предметное наполнение и использование в различное время года. Климат г. Астаны является резко-континентальным, что означает морозную, ветреную зиму и жаркое, сухое лето. Среднегодовая температура - 3,2°C. Среднегодовое количество осадков - 307 мм. Самым теплым месяцем считается июль, средняя температура которого - 20,9°C. Наиболее холодный месяц - январь с температурой −15,2°C.

Данные условия создают определенные трудности в проектировании и формировании среды.

Во-первых, благодаря своему расположению, должна быть предусмотрена защита от ветра посредством зеленых насаждений. В данный момент, количества зеленых насаждений на острове совершенно недостаточно для комфортного пребывания на проектируемой территории. Даже в относительно тихую погоду там довольно ветрено, что создает сложности для прогулки.

Во-вторых, зеленые насаждения и малые архитектурные формы должны обеспечить приятное времяпровождения в условиях жаркой погоды и горячего солнца, создавая тень.

Таким образом, увеличение количества зеленых насаждений является целесообразным решением при проектировании.

2.4 Функциональное зонирование

В дизайн-проекте присутствует несколько входных зон с разных берегов, что удобством коммуникации. Они расположены как с мостов, так и с автомобильной дороги. Главная входная зона, которая является "лицом" парка оборудована смотровой площадкой, высотой около 35 метров.

Зоны формируют две главные композиционные оси. Первая располагается вдоль пешеходных мостов, соединяющих остров с противоположными берегами. Вторая проходит вдоль острова, обеспечивая прогулочную зону, вдоль которой также прокладывается основная аллея, проходящая через водоем и пешеходный мост.

Таким образом, прогулочная зона располагается практически по всей длине парка и служит непосредственно для пешей прогулки, осмотра достопримечательностей, пейзажа и коммуникации между остальными зонами в парке. В непосредственной близости от нее имеется зона аттракционов, которая включает в себя колесо обозрения, высотой около 65 метров.

В самом начале прогулочной аллеи располагается зона для детей. Так как детское развитие всегда играет большую роль для родителей, выделена целая зона для детских площадок, где маленькие гости парка могли бы провести свой досуг, а их родители немного отдохнуть и расслабиться.

Спокойный отдых на свежем воздухе также необходим для человека, поэтому зона тихого отдыха имеет важное значение в структуре парка. Она располагается в южной части парка вблизи набережной, которая направлена на частный сектор, что помогает людям скрыться от излишнего шума.

В центре прогулочной зоны расположена зона торговли, огибаемая искусственным водоемом. Помимо непосредственно торговой функции, там также предоставляются услуги питания

Так как в проектируемом объекте предполагается проведение мероприятий, концертов, является необходимым выделить зону для них. Зона для мероприятий расположена в северной части острова и представляет собой сцену со смотровой площадкой.

В близости от автомобильной дороги располагаются здания, включающие в себя различные функциональные назначения. Зона питания представляет собой арт-кафе, зона обучения и саморазвития - арт-центр и антикафе, зона детского обучения - детский арт-центр. Благодаря своему расположению, к ним открывается легкий доступ для посетителей на автомобиле.

Спортивная зона, хоть и является второстепенной, занимает немалую территорию и снабжена несколькими спортивными площадками для мастер-классов и скейт-парком.

Рядом с автомобильной дорогой располагается зона парковки, где гости могут не только оставить свою машину, но и посмотреть кино под открытым небом, не выходя из нее.

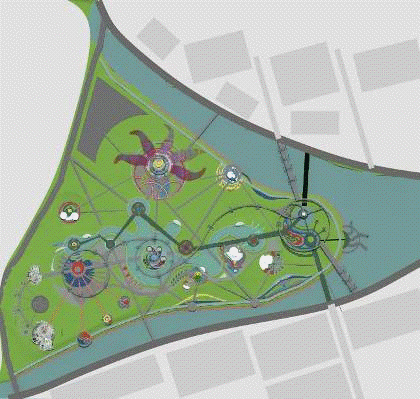

2.5 Архитектурно-планировочное решение

Архитектурно-планировочное решение образовано двумя основными осями, которые расположены вдоль пешеходных мостов и вдоль прогулочной аллеи. [Рис.2]

Важным композиционным элементом в архитектурно-планировочном решении является искусственный водоем, проходящий через всю территорию парка. Конфигурация водоема позволяет создать определенные зоны внутри него с живописным видом.

Прогулочная аллея является главным акцентом композиции, так как она несколько раз пересекает искусственный водоем и соединена со всеми остальными зонами парка.

Помимо этого, имеются композиционные центры - смотровая площадка, сцена, торговая зона, скейт-парк, колесо обозрения и зона тихого отдыха. Из данных композиционных центров исходят второстепенные оси, тем самым образуя радиальную планировку.

В целом, планировочное решение парка является смешанным, так как помимо радиальных элементов, территория набережной образована пейзажной планировкой.

2.6 Стилистическое решение

Так как основными потребителями в проектируемом объекте являются творческие личности, стиль должен соответствовать, создавать определенную атмосферу и вдохновлять. Благодаря проведенному анкетированию, одним из наиболее понравившихся большинству стилей является бионика.

Для проектируемого объекта был выбран бионический стиль, вдохновленный морем и морским дном, которое поражает своим разнообразием и красочностью, что создаст прекрасную атмосферу как для пассивного отдыха, прогулок, так и для творческих свершений.

Вертикальной доминантой в проектируемом объекте является смотровая площадка, которая выполнена в форме медузы, являющаяся своеобразной "визитной карточкой" парка. Она просматривается еще с противоположных берегов и моста Сарыарка-Туран, что уже издалека задает стилистическое направление объекта.

Другим прекрасным образцом бионических форм является территория вокруг арт-центра. Так как он располагается непосредственно на набережно, было принято решение расположить на его территории инсталляции и виде медуз и кораллов.

Павильоны тоже выполнены в стиле бионики, повторяя форму цветка. Помимо этого, форма цветка проходит и в проектировании зоны для мероприятий, а именно смотровой площадки для сцены.

Также, бионические формы нашли свое отражение и в планировочном решении, повторяя форму капель, лепестков и волн.

2.7 Предметное наполнение и малые архитектурные формы

Для дизайн-проекта были разработаны различные малые архитектурные формы и предметное наполнение.

. Сцена. Сцена для мероприятий представляет собой конструкцию в виде цветка, под лепестками которого можно гулять или спасаться от жаркой погоды или осадков. В центре цветка располагается смотровая площадка, которая состоит из двух уровней. Она создана для посетителей, которые могут подниматься наверх и лицезреть мероприятий с верхнего уровня.

. Павильон. Павильоны также выполнены в виде цветка и разделены на четыре сектора. В каждом секторе могут располагаться различные услуги, от продажи до выставки.

. Смотровая площадка является главным вертикальным объектом и соединена с пешеходным мостом, проходящим через всю территорию парка.

. Скамьи и урны представляют собой модульные конструкции, которые при разной расстановке могут образовывать различные конфигурации и рисунки.

. Инсталляции вокруг арт-центра. Арт-центр является центром притяжения всех видов искусств, поэтому его территория должна быть облагорожена соответственно. Продолжая тематику морского дна, предлагается создание причудливых инсталляций, которые представляют собой кораллы, образуя прекрасную фотозону для посетителей. Помимо этого, предполагается создание инсталляций в виде медуз, щупальца которой образуют навесы или сиденья для гостей парка.

. Беседка-ракушка выполняется в двух вариантах. В первом она является полноценной беседкой, в которой имеются два входа, где люди могут отдохнуть и пообщаться. Во втором - она выполняет роль навеса, откуда стекает вода в водоем.

2.8 Отделочные материалы и колористическое решение

Одним из основных материалов является стеклопластик, что обусловлено ярким цветом и стилистическим решением. Он применяется в конструкции лепестков цветка вокруг сцены, а также в скамьях и урнах.

Для дизайн-проекта было выбрано мощение из натурального камня различной конфигурации, что позволит создавать разнообразные паттерны. [рис] Помимо этого, чтобы разграничить зоны и также создать рисунки, во многих местах используется резиновое покрытие разных цветов: синее, голубое, коралловое, красное, желтое. Выбор цветов обусловлен цветовой палитрой морского дна и связано с выбранной стилистикой проекта. Также в определенных местах предполагается использование мощения галькой разного цвета для создания определенных узоров.

Конструкции цветка, павильонов, беседок и мостов выполняются из алюминия, который выбран благодаря своей легкости, прочности и долговечности. Отделка зданий также предполагается из алюминиевых плит.

Отделка беседок и павильонов выполняется из алюминиевых плит и стеклопластика в определенных местах, что позволит обеспечить прозрачность.

Для алюминиевых частей выбран белый цвет, а для прозрачных - голубой и коралловый.

2.9 Принцип формирования озеленения территории

Зеленый массив является одним из главнейших элементов рекреационных зон, который имеет первостепенное значение. Поэтому, согласно СНИП РК СНиП РК 3.01-01 Ас-2007 Планировка и застройка города Астаны, площадь зеленых насаждений составляет более 70 процентов от общей территории парка и включает в себя разнообразные элементы. При посадке учитываются размеры, сезонность, цвет, продолжительность жизни деревьев. Для создания гармоничной композиции насаждений необходимо учитывать все вышеперечисленные факторы.

Древесные породы по высоте можно разделить на группы:

Деревья 1 величины, достигающие в высоту более 20 м:

Деревья 2 величины - высотой 15-20 метров

Деревья 3 величины - высотой 7-15 м

Деревья низкие, не превышающие 7 м.

Кустарники делятся на группы:

Высокие - высотой 2,5м.

Средние - 2-2,5м.

Низкие - до 1м. [Корнилова]

Для дизайн-проекта были выбраны следующие породы деревьев и кустарников, произрастающие на территории Северного Казахстана:

[ссылка на таблицу]

Береза бородавчатая 13-15м

Тополь бальзамический - 14-19м

Сосна обыкновенная более 15м

Тополь белый - около 8м.

Вяз гладкий - до 12м.

Клен татарский - до 6м.

Лох узколистный до 2-4м.

Ирга круглолистная - 1-1,5м.

Акация желтая до 1,5-2,5м.

Глава 3

3.1 Строение набережной

Набережная - это сооружение, которое окаймляет береговую линию реки, моря, озера и других водных источников.

Набережные играют немалую роль в создании благоприятных условий для пешеходов. Благодаря прилеганию к воде, они обеспечивают проветривание территории. Зачастую набережная создает своеобразное "лицо" города, в котором имеется большое количество водных ресурсов. Поэтому, необходимо тщательно продумывать облик набережных, создавая привлекательную атмосферу и комфортные условия. Строительство набережных всегда проводится с учетом будущего использования в среде города и окружающей территории. Главнейший фактор, который влияет на построение городского ландшафта - это размеры и конфигурация водоема.

Проектируемый объект расположен на набережной реки Ишим в городе Астана. Для защиты прибрежных территорий от разрушений, вызываемых волнами, течениями, произведены берегоукрепительные работы.

Использование пластических свойств и природных достоинств местности, максимальное сохранение изначального ландшафта и рельефа и грамотная дополнительная посадка зеленых насаждений создает взаимосвязанную систему озелененных и водных пространств, которая образует целостную архитектурную композицию.

При проектировании было учтено панорамное восприятие города через протяженную водную поверхность с противоположного берега для формирования красочного архитектурного пейзажа.

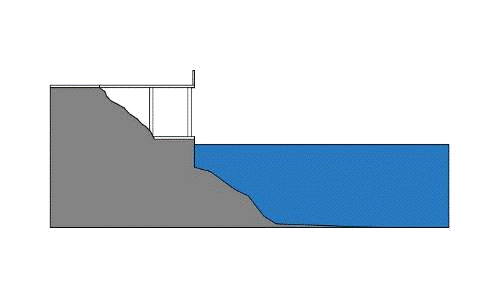

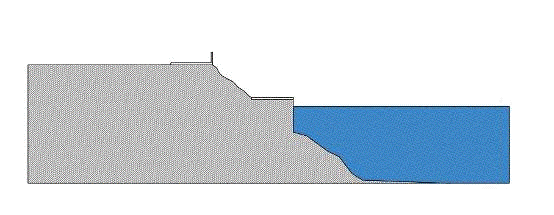

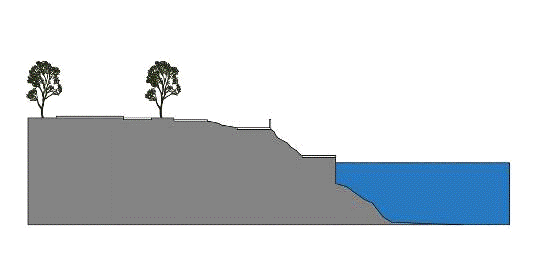

Главными компонентами набережной являются:

1)      гидротехнические сооружения у воды с элементами прибрежной акватории (молы, пирсы, волноломы, острова). Они в значительной степени определяют фасад набережной с реки.

2)      террасы набережной от линии регулирования до красной линии застройки или до берегового склона. Их планировка и профиль определяются функциональным назначением набережной

3)      сооружения на террасах набережной и на воде;

)        береговой склон, если таковой имеется;

)        благоустройство и элементы инженерного оборудования. К элементам благоустройства относятся прежде всего инженерная подготовка территории и оформление инженерного оборудования.

Благоустройство набережных включает создание пешеходных аллей, шириной в 3м, озеленение и освещение, прокладку подземных коммуникаций. Важная роль в оформлении набережной отводится зеленым насаждениям.

В некоторых местах проходит расширение набережной, где создаются дополнительные уровни и места для отдыха. [Рис.3]

На набережной созданы условия для кратковременного отдыха и прогулок среди зелени у воды, на площадках отдыха, с которых открываются наиболее выразительные живописные панорамы городского ландшафта В данном варианте площадки для отдыха вытекают непосредственно со второго уровня набережной, выступая над водой. [Рис.5]

3.2 Оборудование искусственного водоема

Одной из главных композиционных доминант в проектируемом объекте является искусственный водоем, проходящий через всю территорию парка. Именно он определяет зонирование территории, и именно через него проходят главные аллеи. По классификации Теодоронского, водоем относится к бассейну, так как не имеет связи с рекой.

Для сооружения искусственного водоема производятся земляные работы, а именно выемка, глубиной около 3 метров. Весь периметр водоема обрамляют пешеходные дорожки, а через него проходит несколько небольших мостиков.

Наполнение водоема является принудительным и осуществляется путем подачи воды насосами из реки

Для обеспечения очищения, фильтрации и циркуляции воды в искусственном водоеме устанавливается система фильтрации. В нее входят такие элементы как насос, фильтры, УФ-ламп. Для проекта выбран погружной или циркуляционный насос "Дренажный насос Джилекс 350/17 5150", который используется и для циркуляции, и для подачи воды на систему фильтацрии. Фильтр был выбран в зависимости от объема воды:  фильтр самопромывной проточный EVO 3/750.

Для того, чтобы вода не размывала берег, предусмотрен гидроизоляционный слой. Для этого проводится работа в несколько этапов. После земляных работ и придания рельефа укладывается геотекстиль. Потом на геотекстиль наносится праймер (специальный резиновый грунт). После пропитывания праймером, геотекстиль создаёт прочную подложку для следующего покрытия искусственного водоема. Далее идет укладка выбранного гидроизоляционного материала - бутилкаучуковой резины.

Главной целью при создании водоема является максимальное сокрытие всех приборов, обеспечивающих его функционирование, чтобы придать естественность.

3.3 Строение и оборудование фонтанов

Фонтаны располагаются по площади искусственного водоема. Соответственно, водоснабжение обеспечивается водой из водоема с помощью насоса со сбросом воды в него же. Для данных фонтанов применяется погружной насос, так как он устанавливается на дне и вне воды не применяется. Такой насос имеет несколько преимуществ: он абсолютно бесшумен, не требует предварительного заполнения и сложной установки.

По своему устройству для проекта были выбраны циркуляционные фонтаны, которые в основном работают в замкнутой системе движения воды. В данном случае источник воды расположен ниже, чем приемник

Фонтаны располагаются по площади искусственного водоема. Соответственно, водоснабжение обеспечивается водой из водоема с помощью насоса со сбросом воды в него же. Для данных фонтанов применяется погружной насос, так как он устанавливается на дне и вне воды не применяется. Такой насос имеет несколько преимуществ: он абсолютно бесшумен, не требует предварительного заполнения и сложной установки.

Насадки представляют собой элементы различной формы, устанавливаемые на вершину сопла и разделяющие выталкиваемую пропеллером воду на узоры. Используя различные виды насадок, можно создать удивительные рисунки движения воды. Ведь у всех форсунок разные назначения: давать ли плавную или прерывистую струю, высокую или низкую. Для проекта выбраны распылитель-"вертушка", "кольцо" и ярусный [Рис.6].

3.4 Строение и укладка мощения

Натуральный камень - это долговечный, износоустойчивый, прочный, стойкий к перепадам температур и влажности материал. При хорошем уходе его эстетические качества сохраняются веками. Покрытия из камня могут выполняться различными узорами, а также из брусков, т.е. "брусчаткой" различной конфигурации.

При выполнении работ по устройству дорожек из брусчатки применяются следующие материалы:

·        геотекстильное полотно;

·        заполнитель для дренажного слоя (это может быть крупный щебень, бой красного кирпича, бетона, главное, чтобы материал имел фракцию 25-60 мм и не был раскисающий);

·        крупный песок (фракция 0,5-1 мм) или отсев щебня, металлургического шлака;

·        средний песок (фракция 0,25-0,5 мм);

·        цемент марки 400;

·        бетон;

·        бордюры;

·        брусчатка тротуарная

Для начала работы необходимо произвести разметку местоположения дорожек. После вычисления размеров площадкой под мощение, начинаются земляные работы. Под укладку в грунте вырезается корыто глубиной около 40 см. Обычно снимается растительный слой почвы. Ширина корыта должна составлять ширину дорожки плюс две ширины бордюров и еще по 10 см на сторону для устройства бетонной подушки для бордюров. При этом, дно обязательно выравнивается. Затем, туда укладывается геотекстильное полотно. На геотекстильное полотно необходимо насыпать 20 см крупного щебня или другого материала для дренажного слоя. Этот слой утрамбовывается и снова застилается геотекстилем. Устройство дренажного слоя необходимо в случае, если нижележащие слои почвы плохо впитывают воду, например, по глинистому основанию. Если основание хорошо пропускает воду, то устройство дренажного слоя можно не выполнять. В таком случае достаточно нарезать корыто глубиной 20 см.

На следующем этапе укладываются тротуарные бордюры, высота которых, как правило, колеблется в районе 200-210 мм. Бордюры укладываются на подушку из бетона и подбиваются им с обеих сторон. Необходимо точно выдержать расстояние между бордюрами и их параллельность, укладку лучше делать по шнуру с соблюдением уклона местности.

Следующий слой из крупнозернистого песка или отсева - несущий. Его толщина выдерживается порядка 80 мм. Он также уплотняется, и далее на него насыпается гарцовка - смесь песка с цементом. Цемент с песком смешивают в соотношении 1: 6. Толщина гарцовки должна быть 40 мм. Этот слой необходимо тщательно выровнять. Это удобно делать обрезком доски как шаблоном. Для этого в доске вырезаются углы на необходимую глубину, она продвигается по бордюрам и разравнивает подсыпку.

Когда цементно-песчаное основание тщательно выровнено, по нему раскладывают плитку. Укладка производится с контролем параллельности швов через каждые несколько рядов. Плитка должна укладываться вровень, без выступающих краев. [рис.7]

Резиновое покрытие, а именно, резиновая крошка, также является отличным решением для дизайн-проекта. Оно мягко на ощупь, износостойко, легко монтируется/демонтируется и не требует за собой сложного ухода. Кроме того, большой выбор цветовой палитры помогает воплотить различные рисунки в рамках проекта.

Основанием, для покрытия из резиновой крошки может служить: асфальт, бетон, металл, песчано - щебеночная смесь, керамогранит (ступени, входные группы и т.п.), влагостойкая фанера, настил из досок.

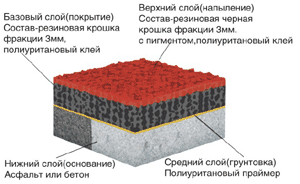

Как и под другой аналогичный материал, для начала необходимо подготовить площадку, очистить от мусора, хорошо промыть водой. После этого на поверхность основания наносится грунтовка. Ее можно приобрести уже готовую или сделать самому, смешав скипидар с полиуретановым клеем. Следующим этапом является приготовление смеси. В ее состав входит измельченная резиновая крошка, полеуретановые добавки и красители. Готовая смесь выкладывается на заранее подготовленное основание и заравнивается. На следующем этапе материал укатывают или утрамбовывают. После чего покрытие оставляют на просушку, желательно на 24 часа [рис.8].

Для парковки и одной и детской площадки для рисования мелом используется асфальт.

Асфальтовый бетон - искусственный строительный материал, получаемый в результате отвердевания уплотненной асфальтобетонной массы, состоязей из рационально подоюранных по качеству и тщательно перемешанных компонентов: щебня, песка, минерального порошка и битума. Асфальтобетонные смеси приготавливают на стационарных или временных асфальтобетонных заводах. Транспортировка смеси производится автмобилями-самосвалами. Укладка покрытия выполняется на подготовленное основание тонкими слоями толщиной 30-60 мм с последующим уплотнением моторными катками массой 5-14тонн или вибромоторными каткам, массой 0.5-4.5 тонн. При укладке асфальтобетонных смесей для обеспечения бесшовности соединения смежных полос асфальтоукладчики должны быть оснащены оборудованием для разогрева кромок ранее уложенных полос асфальтобетона. Допускается устройство стыка путем укладки кромки по доске. [СНИП 3 10-75 БЛАГОУСТРОЙСТВО ТЕРРИТОРИЙ]

3.5 Конструктивное решение мостов

Значение строительных материалов и конструкций в народном хозяйстве огромно - от уровня их производства всецело зависят темпы и качество строительных работ. [справочник совр мат]

Мост - искусственное сооружение, возведенное через реку, озеро, болото, пролив или любое другое водное препятствие. В дизайн-проекте предусмотрено несколько мостов, которые соединяют остров с противоположными берегами. По пропускаемой нагрузки это - четыре пешеходных и один автомобильный.

По классификации мосты могут быть малые, большие и средние. Малыми мостами считаются мосты, длиной до 50 метров. К средним сооружениям относят мосты и путепроводы длиной до 100 м. К большим - мосты длиной свыше 100 м или с отдельными пролетами в свету больше 40 м.

В дизайн-проекте предусматриваются четыре средних пешеходных моста, длиной до 100 метров, и один большой автомобильный. По своему строению все мосты являются арочными.

Основной несущей конструкцией арочных пролетных строений является арка (или свод) - криволинейный стержень (или плита), концы которого закреплены и не могут перемещаться в горизонтальном направлении. [рис.9] Поэтому при действии вертикальных нагрузок на опорах арки возникают горизонтальные опорные реакции - распор, а в сечениях арки - сжимающие силы. Выбирая ось арки так, чтобы она совпадала с кривой давления, можно добиться почти полного отсутствия изгибающих моментов в сечениях арки от любой постоянной нагрузки.

Для сооружения моста сперва возводятся опоры на берегу в открытых котлованах и в опускных колодцах. На месте каждой будущей опоры на дне реки, залива или пролива, рыхлый слой ила удаляют земснарядамиhttps: // ru. wikipedia.org/wiki/%D0%9C%D0%BE%D1%81%D1%82 - cite_note-8 до располагающейся под этим илом более твёрдой, желательно скальной, монолитной породы, на которой затем с помощью кессонов, водолазов и подводных роботов-манипуляторов ^[10]  под водой устанавливают опалубку с арматурой и бетонируют. Слоями железобетонную конструкцию наращивают вверх пока она не вырастет из-под воды на нужную для данной опоры высоту.

Материалом для конструкции моста выбран железобетон. Железобетон - строительный композиционный материал, состоящий из бетона и стали.

К основным преимуществам железобетона, обеспечивающим ему широкое распространение в строительстве, относятся: огнестойкость, долговечность, высокая механическая прочность, хорошая сопротивляемость сейсмическим и другим динамическим воздействиям, возможность возводить конструкции рациональной формы, малые эксплуатационные расходы (по сравнению с деревом и металлом), хорошая сопротивляемость атмосферным воздействиям, возможность использования местных материалов. Затраты энергии на производство железобетонных конструкций значительно ниже, чем металлических и каменных. [#"902271.files/image001.gif">

Рис. 1

Рис.2

Приложения Б

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9
