Детский сад в молодежном поселке в Вологодской области

Детский сад в молодежном поселке в Вологодской области

Содержание

Введение

. Архитектурно-строительный раздел

.1 Объемно-планировочное решение

.2 Конструктивное решение

.2.1 Стены и перегородки

.2.2 Фундаменты

.2.3 Кровля

.3 Внешняя и внутренняя отделка

.3.1 Внутренние отделочные работы

.3.2 Наружные отделочные работы

.4 Генеральный план благоустройства территории

.5 Инженерное оборудование

.5.1 Водоснабжение

.5.2 Водоотведение

.5.3 Канализация ливневая

.5.4 Теплоснабжение

.5.5 Отопление

.5.6 Вентиляция

.5.7 Электроснабжение

.5.8 Слаботочные сети

. Расчетно-конструктивный раздел

.1 Теплотехнические расчеты ограждающих конструкций

.2 Сбор нагрузок на ферму

.2.1 Сбор нагрузок на конструкцию покрытия

.2.3 Расчет фермы на ЭВМ

.3 Расчет фермы

.3.1 Подбор сечения верхнего пояса фермы

.3.2 Подбор сечения нижнего пояса фермы

.3.3 Подбор сечения раскосов фермы

.4 Расчет несущей кирпичной стены

. Технологический раздел

.1 Область применения

.2 Технология и организация выполнения работ

.3 Требования к качеству и приемке работ

.4 Указания по технике безопасности

.5 Определение трудоёмкости и продолжительности монтажных работ

.6 Комплектация бригады на монтаж ферм

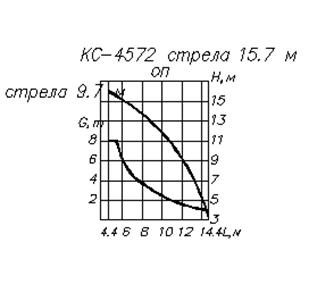

.7 Выбор крана для монтажа ферм

.8 Потребность в материалах и конструкциях

. Организационный раздел

.1 Характеристика условий строительства

.2 Методы выполнения основных строительно-монтажных работ

.2.1 Подготовительный период

.2.2 Земляные работы

.2.3 Устройство фундамента

.2.4 Возведение коробки здания

.2.5 Отделочные работы

.3 Стройгенплан

.4 Расчёт потребности в коммунальном обеспечении

.4.1 Расчет численности персонала строительства

.4.2 Расчет площадей временных зданий и сооружений

.4.3 Расчет потребности в воде и определение диаметра труб временного водопровода

.4.4 Расчет потребности в электроэнергии

.4.5 Освещение строительной площадки

.4.6 Расчет потребности в тепле

.4.7 Расчет потребности в складских помещениях

.5 Технико-экономические показатели

. БЖД

.1 Опасные и вредные производственные факторы при выполнении земляных работ

.2 Меры по обеспечению безопасных и здоровых условий труда при организации земляных работ

.2.1 Безопасность земляных работ

.2.2 Организация мест при выполнении земляных работ

.2.3 Порядок производства земляных работ

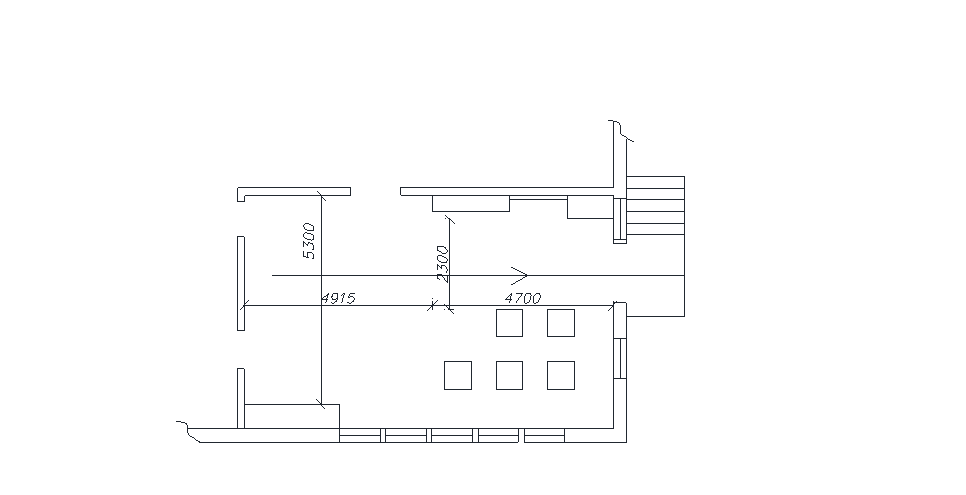

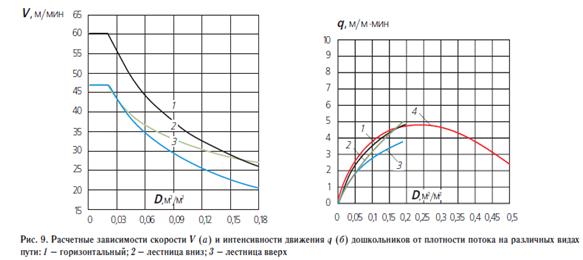

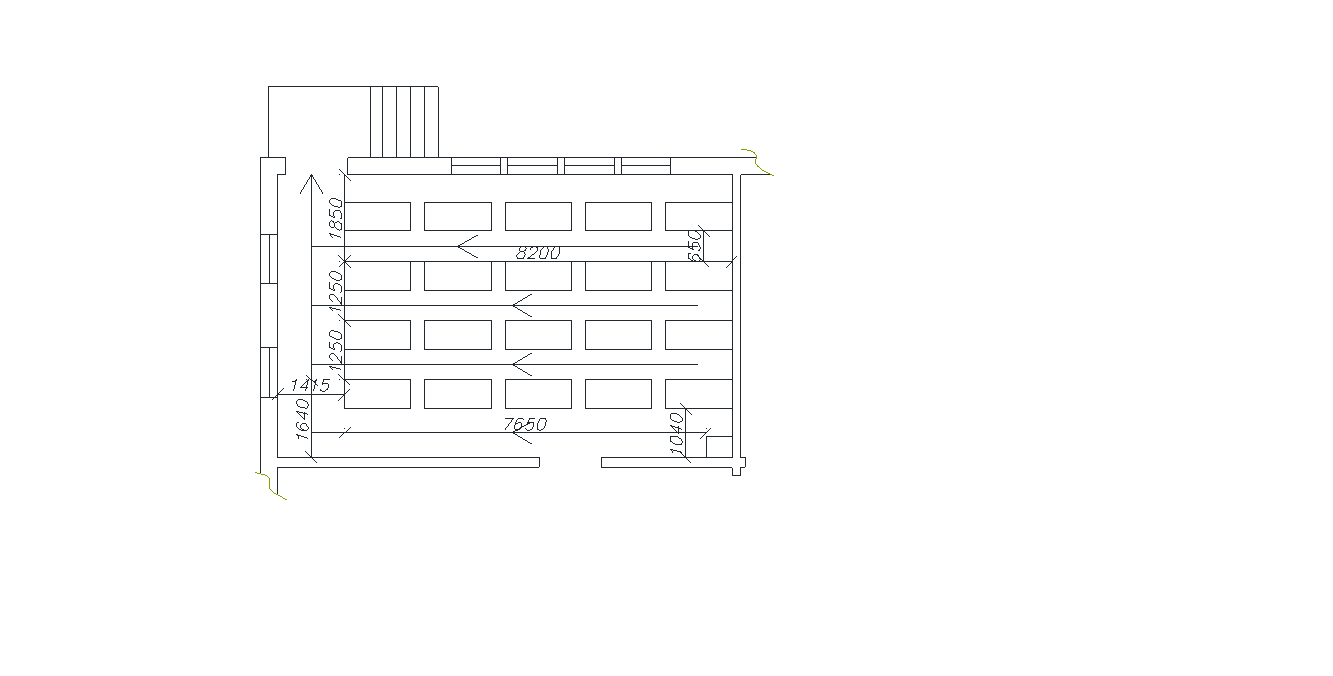

.3 Расчет времени эвакуации

.4 Действия работников при угрозе возникновения ЧС

. Экологический раздел

.1 Меры по охране окружающей среды при строительстве объекта

.2 Меры по охране окружающей среды при эксплуатации объекта

. Научно-исследовательский раздел

.1 Анализ мелкозаглубленных плитных фундаментов типа "Утепленная шведская плита"

.1.1 Требования к материалам

.1.2 Область применения технологии утепленная шведская плита

.1.3 Сравнение вариантов укладки утеплителя

.1.4 Преимущества технологии УШП

Заключение

Список использованных источников

Приложения

Введение

Тема выпускной квалификационной работы "Детский сад в молодежном поселке в Вологодской области".

Строительство детских дошкольных учреждений - одна из важнейших отраслей массового жилищно-гражданского строительства. Оно достигла в среднем 15% от общего объёма строительства объектов культурно - бытового назначения, занимая второе место (после общеобразовательных школ) среди общественных зданий.

Таким образом, создание наряду с другими массовыми типами общественных зданий рациональных типов зданий детских дошкольных учреждений, полностью отвечающих всему комплексу современных требований - важная задача современного проектирования.

Успешное решение этой задачи возможно только на основе глубокого и всестороннего изучения опыта проектирования, строительства и эксплуатации зданий детских дошкольных учреждений, на основе широкого развития научно-исследовательских и экспериментально-проектной работы.

Раньше строительство детских садов было взаимосвязано со строительством жилых районов. Количество детских дошкольных учреждений и их вместимость рассчитывалось из количества людей, проживающих на данной территории. Поэтому острого дефицита мест в детских дошкольных учреждений не испытывалось.

Сейчас, когда детские дошкольные учреждения перешли из ведомственного подчинения в муниципальное, а так же учитывая кризисное положение страны и очень плохое материальное положение населения, сфера дошкольного воспитания терпит глубочайший упадок. Детские сады и ясли закрываются, их помещения перепроектируются для нужд, не связанных с воспитанием детей, здания детских дошкольных учреждений, требующие капитального ремонта попросту сносятся и на их месте остаются пустыри и развалины.

В ходе дипломного проектирования мною был разработан проект дошкольного образовательного учреждения, а именно детского сада в молодежном поселке в Вологодской области.

В проектировании и строительстве заведения были учтены нормативные документы, существующие типовые решения.

Проект выполнен с учетом современных требований по энергосбережению, санитарно-гигиенических и по обеспечению комфортности нахождения детей.



1. Архитектурно-строительный раздел



.1 Объемно-планировочное решение

Настоящим проектом предусматривается строительство дошкольного общеобразовательного учреждения малокомплектного типа (до 3 групп).

Проектируемое здание имеет сложную конфигурацию в плане. Размер в координационных осях 1-7 - 51,65 м, А-Е - 30,84 м.

За отметку ±0.000 принимается уровень чистого пола первого этажа, которой соответствует абсолютная отметка +100,86. Высота этажа 3,3 метра. Максимальная высота здания 6,36 м. Конструктивная схема здания с несущими кирпичными стенами. Планировочная система коридорная.

Основные по функциональному назначению являются следующие группы помещений: групповые ячейки, музыкальный зал, пищеблок, медицинский блок, методический кабинет.

К вспомогательным помещениям относятся: кабинет заведующей, приемная, помещения кухни, кладовые, раздаточные, коридоры.

Каждое помещение в здании, основное по функциональному назначению, имеет окно для освещения естественным светом и для проветривания. Площадь окон соответствует освещенности комнат в соответствии с требованиями СНиП по инсоляции.

В групповой комнате, музыкальном зале, спальне и кухне, приток воздуха обеспечивается через регулируемые оконные створки, форточки. Удаление воздуха следует предусматривать из кухонь, туалетов, при этом следует предусматривать установку вентилятора на вытяжных каналах или установку вентиляционных решеток.

Планировочным решением предусмотрено 2 групповых ячейки. В состав ячейки входят:

         раздевальная;

         буфетная;

         игровая;

         туалетная;

         спальня.

Вход в здание предусмотрен через утепленные тамбуры. Вход в пищеблок и загрузочная запроектирован отдельно с заднего фасада здания.

В проектируемом здании предусмотрены следующие мероприятия по пожарной безопасности:

         все конструктивные элементы здания защищены от возгорания и обработаны антипиренами,

         имеются прямые эвакуационные выходы из групповых помещений и спален,

         ограждение лестницы принято металлическое, с двойным поручнем, на высоте 900мм - для взрослых, на высоте 400мм - для детей.



.2 Конструктивное решение



.2.1 Стены и перегородки

Наружные стены запроектированы многослойные толщиной 520 мм с утеплителем в полости стены. Утеплитель - "ROCKWOOL-КАВИТИ БАТТС" толщиной 120 мм устанавливается в процессе возведения стен, между утепляемой кирпичной стеной толщиной 250мм и внешней лицевой кирпичной кладкой толщиной 120мм. Также между слоем утеплителя и лицевой кирпичной кладкой устраивается вентилируемый зазор толщиной 30мм для продувания утеплителя наружным воздухом.

Со стороны помещения кирпичные стены оштукатурены.

Внутренние стены здания запроектированы кирпичные толщиной 250 мм.

Перегородки толщиной 170 мм представляют из себя каркас со стойками сечением 150х 50 мм, шаг стоек 1200мм. Каркас обшит ГКЛВО.

1.2.2 Фундаменты

Для заданных грунтовых условий строительной площадки запроектирован плитный фундамент по типу " Утепленная шведская плита".

Монолитная железобетонная плита и ребра выполняются из бетона класса В 25. Марка бетона по морозостойкости F100. Марка бетона по водонепроницаемости W4.

По конструктивным требованиям толщина плиты принята 150 мм. Ширина ребра под наружную несущую стену равна 520 мм, под несущие внутренние стены ширина ребра составляет 250 мм. Армирование плиты предусмотрено сварными сетками d=12 мм, с размером ячейки 300х 300 мм из стали класса А 240. Продольная арматура ребер d=12 мм; хомуты d=8 мм с шагом 300 мм.

За отметку ±0.000 принимается уровень чистого пола первого этажа, которой соответствует абсолютная отметка +100,86.

Кирпичная кладка цокольной части выполнена из полнотелого хорошо обожженного керамического кирпича марки К-100/1/35 на растворе М 100.

Для утепления фундамента предусмотрены следующие утеплители: ПСБ-С-35 - пенополистирол, обработанный антипиреном и экструдированный пенополистирол Пеноплэкс Фундамент.

В плите установлены трубы водяного отопления пола.

Горизонтальная гидроизоляция выполнена из двух слоев гидроизола на битумной мастике по выровненной поверхности по всему периметру наружных и внутренних стен. Для отвода поверхностных вод по периметру здания выполнена асфальтовая отмостка толщиной 50 мм, шириной 1000 мм.



.2.3 Кровля

Конструкция кровли - двухскатная. Кровля запроектирована из металлочерепицы (материал класса "Стандарт") по обрешетке стропильных ферм.

Металлочерепица укладывается по обрешетке из брусков 50х 50 опертых на стропильную ферму. По скату устраивается укрывной материал Tyvek.

Уклон кровли принят 33 %.

Выходы вентиляционных каналов закрыты металлическими зонтами. На пересечении скатов устроен металлический желоб.



.3 Внешняя и внутренняя отделка



.3.1 Внутренние отделочные работы

Отделочные работы внутри помещений выполняются согласно действующим нормам.

ГКЛВО отштукатуривается структурной штукатуркой и окрашивается акриловой краской.

Полы - линолеум, керамическая плитка, паркет.

В санузлах предусматривается облицовка стен глазурованной плиткой на всю высоту этажа, на полах устройство герметичного покрытия из керамической плитки.

Потолок белится клеевой побелкой, устанавливается сантехническое оборудование.

Стены кухонь окрашиваются масляной краской на высоту 1800 мм, над мойкой и на всю длину установки кухонного оборудования делается фартук из керамической плитки высотой 600 мм.

Двери наружные и внутренние - деревянные.

Окна - деревянные стеклопакеты с тройным остеклением.



.3.2 Наружные отделочные работы

Фасады проектируемого ДОУ облицованы силикатным кирпичом с расшивкой швов.

Цоколь здания оштукатурен и покрашен акриловой краской.

Входные двери покрашены эмалью в бордовый цвет, ограждения крылец и пандусов покрашены эмалью в темно-серый цвет.



.4 Генеральный план благоустройства территории

Здание детского сада вписывается в жилую застройку и является звеном в формировании жилого квартала. Проектируемое здание расположено по ул. Школьная. Участок сложной формы, находящийся в жилой застройке. Рельеф площадки ровный. Здание запроектировано вблизи от массивов зелени. Главный фасад детского сада ориентирован на юг, обеспечивая инсоляцию основных помещений по функциональному назначению.

При проектировании здания спальни, игровые комнаты были ориентированы на южную сторону света.

На участке запроектированы детские игровые площадки, также спортивная площадка, на которых имеются малые архитектурные формы. Размеры малых форм архитектуры на игровых площадках запроектированы с учетом возраста детей. При проектировании участка использован метод размещения групп деревьев и цветников таким образом, чтобы каждая площадка была автономная и имела зеленую изгородь. На площадку предусмотрено два въезда.

Газон устраивается посевом многолетних трав по слою растительного грунта. До начала строительства имеющийся грунт срезается и складируется в резерве. После возведения этот грунт используется при озеленении.

На площадке предусмотрены следующие элементы озеленения:

готовые посадки деревьев;

кустарники живой изгороди;

цветники;

газоны.



1.5 Инженерное оборудование



.5.1 Водоснабжение

Водоснабжение проектируемого детского сада согласно технических условий МУП ЖКХ "Вологдагорводоканал" предусматривается от магистрального водопровода диаметром 530 мм.

В проектируемом здании монтируются трубопроводы холодной и горячей воды из стальных водогазопроводных оцинкованных труб диаметром 15-100 мм. Требуемый напор обеспечивается с помощью повысительных насосов.

Наружные сети водопровода запроектированы из полиэтиленовых напорных труб диаметром 200 мм.

Проектом принята объединенная система хозяйственно-питьевого и противопожарного назначения.

Наружное пожаротушение зданий осуществляется от пожарных гидрантов, расположенных в проектируемых колодцах водопроводной сети.



.5.2 Водоотведение

Для отвода хозяйственно-бытовых сточных вод в здании запроектирована хозяйственно-бытовая канализация. Канализационные стояки предусмотрены из чугунных безнапорных труб диаметром 50, 100 мм. Согласно технических условий сброс хозяйственно-бытовых сточных вод предусмотрен в существующий колодец на коллекторе диаметром 1000 мм.

Проектируемые наружные сети канализации укладываются из асбестоцементных безнапорных труб диаметром 300 мм, на сети устанавливаются смотровые колодцы из сборных железобетонных элементов.



1.5.3 Канализация ливневая

Для отвода дождевых и талых вод на скатной кровле здания устанавливаются внешние водостоки d=150 мм.



.5.4 Теплоснабжение

Источником теплоснабжения является существующая котельная.

На вводе в здание устанавливается тепловой узел с автоматическим регулированием подачи тепла и учетом потребляемого тепла.



.5.5 Отопление

Проектом предусмотрена однотрубная вертикальная система отопления с П-образными стояками и нижней разводкой магистралей.

Теплоноситель в системе отопления - горячая вода 70-95⁰С.

В качестве нагревательных приборов приняты чугунные радиаторы МС 140-108. Для отключения ветвей и стояков системы отопления предусмотрена установка запорной арматуры.

Трубопроводы, проходящие под полом, изолированы матами минераловатными марки 100 толщиной 60 мм с покрывным слоем из стеклопластика рулонного.



.5.6 Вентиляция

Система вентиляции предусмотрена естественная вытяжная. Приток воздуха неорганизованный через оконные и дверные проемы.

Вентиляционные каналы в техническом помещении объединяются коробами и выводятся на крышу.



.5.7 Электроснабжение

Электроснабжение детского сада предусматривается от проектируемой трансформаторной подстанции кабельными линиями 0,4 кВ.

Наружное освещение выполняется светильниками ЖКУ 16-150-001 на ж/б опорах.

Подключение выполнено от ВРУ здания.

В ДОУ устанавливаются ВРУ 1-11-10 УХ ЛЗ и ВРУ 1А-50-01УХ ЛЗ в помещении электрощитовой.

Расчетная мощность определена для здания с электрическими кухонными плитами.



.5.8 Слаботочные сети

Проектом предусмотрены: телефонизация и радиофикация.

Для радиофикации ДОУ предусмотрено на проектируемом здании установить трубостойки РС-Ш-3,6.



2. Расчетно-конструктивный раздел



.1 Теплотехнические расчеты ограждающих конструкций

Теплотехнический расчет ограждающей конструкции выполнен в программе "Теремок". Результаты расчета приведены в приложении 1.



.2 Сбор нагрузок на ферму



.2.1 Сбор нагрузок на конструкцию покрытия

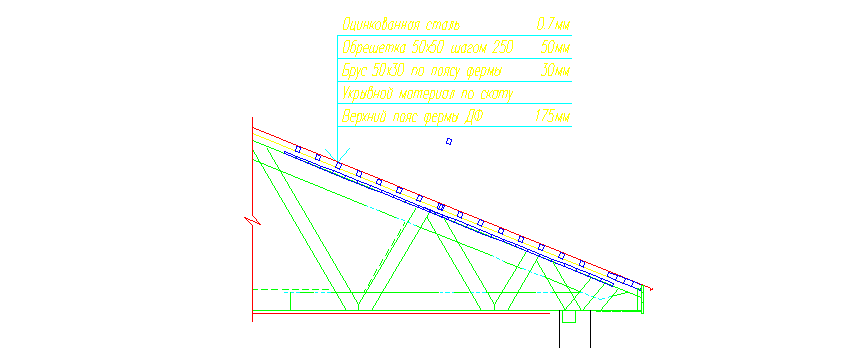

Рисунок 2.1 - Состав кровли

Таблица 2.1 - Сбор нагрузок на ферму

Наименование нагрузок	Нормативное значение, кН/м	gf	Расчетное значение, кН/м
1	2	3	4
Постоянная нагрузка:
1. Оцинкованная сталь t=0,7 мм; ρ = 78,5кН/м 3 78,5х 0,0007х 1,2	0,066	1,05	0,069
2. Обрешетка 50х 50 мм 0,05х 0,05х 1,2х 5/0,25	0,06	1,1	0,066
3. Брус 50х 30 мм 0,05х 0,03х 5	0,0075	1,1	0,0083
4. Верхний пояс фермы 0,05х 0,175х 5	0,044	1,1	0,048
Итого по верхнему поясу:	0,164		0,178
По нижнему поясу фермы: 1. Нижний пояс и раскосы (0,05х 0,175+2х 0,05х 0,15)х 5	0,119	1,1	0,131
2. Настил из доски t=25 мм 0,025х 1,2х 5	0,15	1,1	0,165
3.Утеплитель Rockwool Лайт Баттс 275 мм 0,37х 0,175х 1,15	0,117	1,3	0,152
4. Доска обрезная 30х 100 для потолка с шагом 400 мм 5х 0,03х 0,1х 1,2/0,4	0,025	1,1	0,028
5. Гипсокартонный лист 0,01х 1,2х 8	0,144	1,1	0,158
Итого постоянной нагрузки по нижнему поясу:	0,555		0,634
Итого от постоянной нагрузки:	0,719		0,812
Временная нагрузка:
1. Монтажная нагрузка по чердаку 0,7х 1,2	0,84	1,3	1,092
2. Снеговая нагрузка 2,4х 1,2	2,016	1/0,7	2,88
Итого от временной нагрузки:	2,856		3,972

.2.2 Сбор ветровой нагрузки на ферму

- ветровая нагрузка на ферму:

Рисунок 2.2 - Ветровая нагрузка на ферму

 (2.1)

где h - высота здания, равная 5,2 м.

w¹_G = 0,23×0,75×0,8×1,2×1,4 =0,24 кН/м

w²_H = 0,23×0,75×0,3×1,2×1,4 =0,087 кН/м

w¹_J = 0,23×0,75×1×1,2×1,4 =0,29 кН/м

w²_I = 0,23×0,75×0,4×1,2×1,4 =0,12 кН/м



.2.3 Расчет фермы на ЭВМ

Схема расчета фермы приведена на рисунке 2.3. Нагрузками, действующими на ферму, являются:

постоянная нагрузка от массы кровли, собственной массы фермы;

снеговая нагрузка;

временная нагрузка на чердачное перекрытия;

ветровая нагрузка.

Наиболее неблагоприятными сочетаниями нагрузок являются:

постоянная + монтажная + ветровая + снеговая на половине пролета.

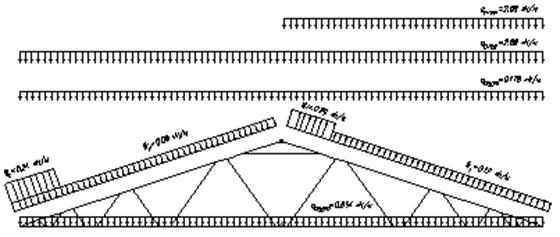

Рисунок 2.3 - Схема расчета фермы

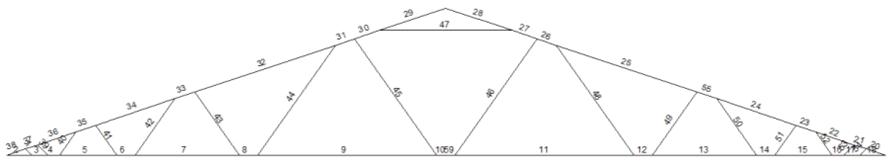

Рисунок 2.4 - Нумерация стержней

Рисунок 2.5 - Нумерация узлов

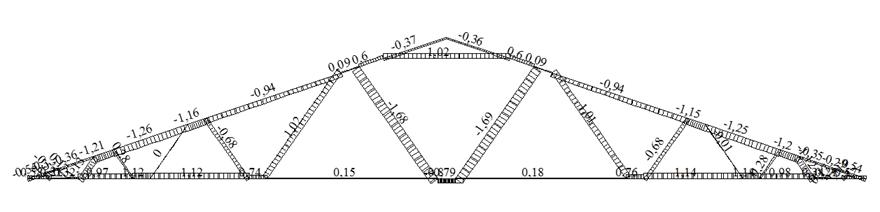

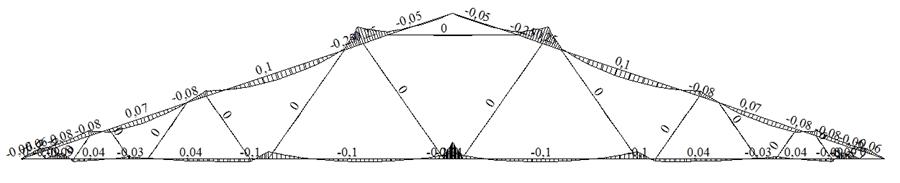

Рисунок 2.6 - Загружение №1. Эпюра N (Т)

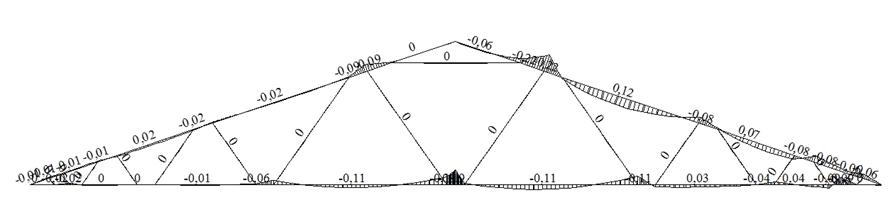

Рисунок 2.7 - Эпюра М (кН*м)

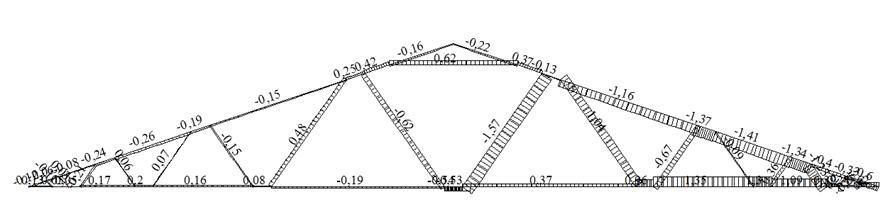

Рисунок 2.8 - Загружение №2. Эпюра N (кН)

Рисунок 2.9 - Эпюра М (кН*м)



.3 Расчет фермы



.3.1 Подбор сечения верхнего пояса фермы

Верхний пояс фермы работает на сжатие с изгибом.

Проверка принятого сечения ведётся по схеме:

. N_max ® M_соотв

. M_max ® N_соотв

Предварительно задаёмся сечением. Принимаем сечение из бруса II сорта R_c = R_и = 15×10⁶ Па (табл.3 [1]), шириной b = 50 мм.

Расчет на прочность производим по формуле 2.2:

σ = , (2.2)

где F_расч - площадь сечения;

F_расч = b × h

W_расч - момент сопротивления сечения;

W_расч =

М_Д - изгиб. момент от действия поперечных и прод. нагрузок.

М_Д =

ξ_опт= 0,65 - 0,8 - коэф-т, учитывающий дополнительный момент от продольной силы.

Принимаем ξ = 0,65.

Сначала ведём расчёт по схеме N_max®M_соотв

N_max = -14,1 кН, M_соотв = 0,7 кН×м

Далее подставляем в уравнение (2.2) все данные и решая квадратное уравнение находим h^тр.

 = R_и

N × h × ξ + 6 × M = R_и ×b × h² × ξ

R_и × b × h² × ξ - N × h × ξ - 6 × M = 0

15 × 10⁶ × 0,05 × h² × 0,65 - 14,1× 10³ × h × 0,65 - 6 × 0,7× 10³ = 0

487,5 × h² - 9,55 × h −4,2 = 0

h^тр = 0,103 м

При M_max®N_соотв составится такое же уравнение

M_max = 2,5 кН×м; N_соотв = 6,0 кН

R_и × b × h² × ξ - N × h × ξ - 6 × M = 0

15×10⁶×0,05×h²×0,65 - 6,0×10³×h×0,65 - 6×2,5×10³ = 0

487,5×h² - 4,48×h - 15 = 0

h^тр = 0,16 м

Требуемую высоту сечения верхнего пояса окончательно принимаем h^тр_max = 0,175м

Проверка (в плоскости):

 (2.3)

Уточняем ξ:

 (2.4)

Для этого находим гибкость пояса:

; (2.5)

;

т.к. λ < 70, то ;

По формуле (2.4):

,

где m_b = 1 - зависит от h; γ_n = 0,95.

Находим по формуле (2.3):

Условие выполняется, оставляем h = 0,175 м.

Проверка (из плоскости):

 (2.6)

Для этого находим гибкость пояса по формуле (2.5):

 (2.7)

<│λ│=120,

т.к. λ>70, то

По формуле (2.6) находим:

.

Условие выполняется. Окончательно подбираем сечение верхнего пояса: 0,05×0,175 м.



.3.2 Подбор сечения нижнего пояса фермы

Нижний пояс фермы работает на растяжение с изгибом.

Проверка принятого сечения ведётся по схеме:

N_max ® M_соотв

M_max ® N_соотв

Предварительно задаёмся сечением. Принимаем сечение из бруса II сорта R_р = 10×10⁶ Па, шириной b = 50 мм.

Расчет на прочность производим по формуле:

σ = , (2.8)

где F_расч - площадь сечения;

W_расч - момент сопротивления сечения;

М_Д - изгиб. момент от действия поперечных и прод. нагрузок.

ξ_опт= 0,65 - 0,8 - коэф-т, учитывающий дополнительный момент от продольной силы.

Принимаем ξ = 0,65.

Сначала ведём расчёт по схеме N_max®M_соотв

N_max = 13,5 кН, M_соотв = 0,3 кН×м

Далее подставляем в уравнение (2.8) все данные и решая квадратное уравнение находим h^тр.

 = R_p

N × h × ξ + 6 × M = R_р ×b × h² × ξ

R_р × b × h² × ξ - N × h × ξ - 6 × M = 0

10 × 10⁶ × 0,05 × h² × 0,65 - 13,5× 10³ × h × 0,65 - 6 × 0,3× 10³ = 0

325 × h² - 8,52 × h −1,8 = 0

h^тр = 0,11 м

При M_max®N_соотв составится такое же уравнение

M_max = 1,1 кН×м; N_соотв = -3,7 кН

R_р × b × h² × ξ - N × h × ξ - 6 × M = 0

10×10⁶×0,05×h²×0,65 - 3,7×10³×h×0,65 - 6×1,1×10³ = 0

325×h² - 2,4×h - 6,6 = 0

h^тр = 0,158 м

Требуемую высоту сечения верхнего пояса окончательно принимаем h^тр_max = 0,175 м

Проверка (в плоскости):

 (2.9)

 (2.10)

Для этого находим гибкость пояса по формуле:

 (2.11)

,

т.к. λ < 70, то

По формуле (2.10):

где m_b = 1 - зависит от h; γ_n = 0,95.



2.3.3 Подбор сечения раскосов фермы

Стержень 46

N= -15,7 кН

Сжатые раскосы проверяем на устойчивость:

 (2.12)

Принимаем ширину сечение раскоса конструктивно, такую же как и у верхнего пояса: b = 50 мм.

R_c = 13×10⁶ Па

h = 100 мм

Найдём гибкость по формуле (2.11):

<│λ│=120,

т.к. λ < 70, то

Определяем сечение раскосов:

Условие выполняется. Окончательно принимаем сечение для стержней 50х 150 мм из удобства монтажа.

Стержни 48

N= 10,8 кН

Стержень 48 рассчитываем на растяжение по формуле (N= 10,4 кН):

, (2.13)

где R_р = 9 Мпа; b = 50 мм.

.

Принимаем h =100 мм.

Проверка на устойчивость по формуле:

 (2.14)

Найдем гибкость по формуле по формуле (2.11):

>│λ│=120,

т.к. λ < 70, то

.

Условие выполняется. Окончательно принимаем сечение для растянутых стержней 50х 150 мм из условия удобства монтажа.



.4 Расчет несущей кирпичной стены

Таблица 2.2 - Сбор нагрузок на стену

Наименование нагрузок	Нормативное значение, кН/м	gf	Расчетное значение, кН/м
1	2	3	4
Постоянная нагрузка:
1. Оцинкованная сталь t=0,7 мм; ρ = 78,5кН/м 3 78,5х 0,0007х 1,2	0,066	1,05	0,069
2. Обрешетка 50х 50 мм 0,05х 0,05х 1,2х 5/0,25	0,06	1,1	0,066
3. Брус 50х 30 мм 0,05х 0,03х 5	0,0075	1,1	0,0083
4. Верхний пояс фермы 0,05х 0,175х 5	0,044	1,1	0,048
Итого по верхнему поясу фермы:	0,164		0,178
По нижнему поясу фермы: 1. Нижний пояс и раскосы (0,05х 0,175+2х 0,05х 0,15)х 5	0,119	1,1	0,131
2. Настил из доски t=25 мм 0,025х 1,2х 5	0,15	1,1	0,165
3.Утеплитель Rockwool Лайт Баттс 275 мм 0,37х 0,275х 1,15	0,117	1,3	0,152
4. Доска обрезная 30х 100 для потолка с шагом 400 мм 5х 0,03х 0,1х 1,2/0,4	0,025	1,1	0,028
5. Гипсокартонный лист 0,01х 1,2х 8	0,144	1,1	0,158
Итого постоянной нагрузки по нижнему поясу фермы:	0,555		0,634
Собственный вес кирпичной кладки b = 250 мм; ρ = 18 кН/м 3 18*0,25*3,3	14,85	1,1	16,34
Итого от постоянной нагрузки:	15,57		17,15
Временная нагрузка:
1. Монтажная нагрузка по чердаку 0,7х 1,2	0,84	1,3	1,092
2. Снеговая нагрузка 2,4х 1,2	2,016	1/0,7	2,88
Итого от временной нагрузки:	2,856		3,972
Итого полная нагрузка:	18,43		21,12

Продольная сила будет действовать с эксцентриситетом:

e ₀ = е _v,

где е _{v -} случайный эксцентриситет, для несущих стен толщиной 0,25 м равный 0,02 м.

Находим геометрические характеристики сечения. Площадь сечения элемента: А = 0,25 × 1,0 = 0,25 м ².

Площадь сжатой части сечения находим по формуле [14] СНиПа:



Расстояние от центра тяжести сечения до края сечения в сторону эксцентриситета:

Расчетное сопротивление сжатию кладки R по табл. [4] СНиПа с учетом коэффициента условий работы g _с = 0,8, см. п. [3.11] СНиПа, равно:

R = 2,0 × 1,1 × 0,8 = 1,76 МПа (17,6 кгс/см ²)

Расчетная длина элемента согласно черт. [4, а], п. [4.3] СНиПа равна: ₀ = H = 3,3 м

Гибкость элемента равна:

Упругая характеристика кладки a, принимаемая по табл. [15] СНиПа, равна: a = 1000

Коэффициент продольного изгиба по табл. [18] СНиПа, найденный интерполяцией: φ = 0,81

Гибкость сжатой части сечения:

Коэффициент продольного изгиба сжатой части сечения по табл. [18] СНиПа, найденный интерполяцией:

φ _c = 0,748

По формуле [15] СНиПа определяем коэффициент φ ₁:

Находим коэффициент w по табл. [19] СНиПа по формуле:

Коэффициент η при λ_hc = 15,7 по табл. [20] СНиПа, найденный интерполяцией, принимаем равным 0,114

Коэффициент m_g по формуле [16] СНиПа равен:

Расчетная несущая способность участка стены N_cc равна:

N _сс = m_g*φ ₁*R*A_c*w = 0,899×0,779×1,76×10³×0,21×1,08 = 279,5 кН

Расчетная продольная сила N меньше N_сс:

N = 21,12 кН < N_cc = 279,5 кН

Условие выполняется.

Следовательно, стена удовлетворяет требованиям по прочности. Эксцентриситет е ₀=0,02 м, что меньше 0,7 у = 0,7 × 0,125 = 0,088 м, поэтому в соответствии с п. [4.8] СНиПа не следует производить расчет по раскрытию трещин.



3. Технологический раздел



.1 Область применения

Технологическая карта разработана на монтаж стропильных ферм.

Несущие конструкции выполнены из цельного бруса (стропила). Фермы раскрепляются системой горизонтальных связей по нижнему поясу ферм, в виде прогонов сечением 50Х 150, и вертикальных связей по обрешетке фермы, по концам отсеков, прогонами сечением 50Х 150.

В состав технологической карты входят следующие работы:

         выгрузка материалов;

         сборка инвентарных средств подмащивания;

         изготовление и сборка ферм;

         монтаж стропильных ферм;

         устройство связей (настила);

         обработка антипиренами и антисептиками.

Работы выполняются в одну смену совмещенным методом в летний период.



.2 Технология и организация выполнения работ

строительство трудоемкость благоустройство водоснабжение

Монтажные процессы включают строповку (захват), подъем (перемещение), наводку, ориентирование и установку с временным креплением, расстроповку, выверку, окончательное закрепление конструкций в проектном положении и снятие временных креплений.

В дипломном проекте монтаж осуществляется с площадок складирования, которые располагаются непосредственно вблизи здания.

Методы монтажа элементов конструкций находятся в прямой зависимости от степени укрупнения монтажных элементов, последовательности установки, способа наводки конструкций на опоры, средств временного крепления и выверки и других признаков. В зависимости от степени укрупнения различают мелкоэлементный монтаж, поэлементный монтаж, блочный монтаж. В дипломном проекте для стропильных ферм осуществляем поэлементный монтаж.

Для обеспечения удобных условий труда монтажников на высоте устраивают подмости.

До начала монтажных работ должны быть завезены и складированы необходимые материалы в зоне работ.

Металлические конструкции подлежат окраске антикоррозийным составом после монтажа, во избежание частичного обгорания покрытий в процессе электросварки.

Для монтажа стропильных ферм, используется линейная траверса. Грузозахватные устройства должны обеспечивать простую и удобную строповку и расстроповку элементов, надежность зацепления или захвата, исключающую возможность свободного отцепления и падения груза. Грузозахватные устройства должны быть испытаны пробной статической или динамической нагрузкой, превышающей их паспортную грузоподъемность.

При производстве монтажных работ следует пользоваться типовой оснасткой. Она зависит от вида и массы монтируемой конструкции.

Таблица 3.1- Приспособления для монтажа сборных конструкций

Наименование приспособления	Эскиз	Гр-ть, т	Вес, т	Расч. высота, м
Строп 2х ветвевой 2СК-0,4	0,40,0362
Траверса для монтажа балок и стропил	0,50,0920,6

3.3 Требования к качеству и приемке работ

Качество выполнения отдельных монтажных операций характеризует надежность строительных конструкций и узлов, их устойчивость и несущую способность. Монтаж деревянных конструкций должен осуществляться в соответствии с требованиями п.5 [10].

Одним из важных условий собираемости конструкций является соответствие геометрических размеров монтируемых элементов. Поэтому при выполнении монтажных работ следует произвести расчет полей допусков, обеспечивающих заданную точность монтажа конструкций. Точность установки элементов влияет на несущую способность, эксплуатационные свойства, а также на производительность труда монтажников и общие затраты кранового времени.

Одновременно с визуальным освидетельствованием конструкций измеряют и геометрические размеры, величину опираний и смещений, положение металлических деталей, наличие коррозии металла.

Контроль качества сварных швов и соединений производят визуально и инструментально. Для визуального контроля используют молоток для простукивания сварных швов и вскрытия шлаковых включений, штангенциркуль, измерительную линейку, шаблон для измерения сварных швов, зубило для высечки сварных швов и др.

Поставщик должен разработать и поддерживать в рабочем состоянии документированные процедуры контроля и испытаний для проверки выполнения установленных требований к продукции. Необходимые виды контроля, испытаний и регистрации должны быть подробно изложены в программе качества или документированных процедурах.

При определении объема и характера входного контроля следует учитывать объем работ по управлению, проводимых на предприятии субподрядчика, и запротоколированное подтверждение соответствия качества его поставок.

Если входящая продукция по неотложным причинам передается в производство до проверки, она должна быть четко проидентифицирована и зарегистрирована, чтобы ее можно было немедленно возвратить и заменить в случае несоответствия установленным требованиям.

Поставщик должен проводить все виды окончательного контроля и испытаний в соответствии с программой качества и (или) документированными процедурами с целью получения доказательства соответствия готовой продукции установленным требованиям.

Программа качества и (или) документированные процедуры окончательного контроля и испытаний должны требовать, чтобы все предусмотренные виды контроля и испытаний, включая те, которые проводились или при приемке продукции, или в процессе производства, были выполнены, а результаты удовлетворяли установленным требованиям.

Продукция не должна быть отправлена до тех пор, пока все виды деятельности, предусмотренные программой качества и (или) документированными процедурами, не будут выполнены с удовлетворительными результатами, а соответствующие данные и документация не будут иметься в наличии и официально приняты.

Поставщик должен составлять и поддерживать в рабочем состоянии данные, подтверждающие, что продукция подверглась контролю и (или) испытаниям. Эти данные должны четко свидетельствовать о том, выдержала ли продукция контроль и (или) испытания в соответствии с определенными критериями приемки. Если продукция не выдержала контроль и (или) испытания, следует применять процедуры управления несоответствующей продукцией.

Поставщик должен использовать предназначенные для хранения склады и помещения с целью предупреждения повреждения или порчи продукции до ее использования или поставки. Следует оговаривать соответствующие методы, регламентирующие приемку продукции в такие складские помещения и ее отправку.

С целью выявления порчи должна проводиться периодическая оценка состояния продукции, хранящейся на складах.

Поставщик должен принять меры по сохранению качества продукции после проведения окончательного контроля и испытаний.

Если это предусмотрено контрактом, то сохранение должно осуществляться вплоть до поставки продукции к месту назначения.

Поставщик должен определить требования к ресурсам и обеспечить соответствующими ресурсами, в том числе назначить подготовленный персонал для руководства, выполнения работы и проверок, включая внутренние проверки качества.



.4 Указания по технике безопасности

Руководители организации, производящей строительно-монтажные работы с применением машин, обязаны назначать инженерно-технических работников, ответственных за безопасное производство этих работ из числа лиц, прошедших проверку знаний правил и инструкций по безопасному производству работ с применением данных машин.

При производстве строительно-монтажных работ необходимо соблюдать требования [14] и предусматривать технологическую последовательность производственных операций так, чтобы предыдущая операция не являлась источником производственной опасности при выполнении последующих.

Применяемые при производстве строительно-монтажных работ машины, оборудование и технологическая оснастка по своим техническим характеристикам должны соответствовать условиям безопасного выполнения работ. Пожарная безопасность на строительной площадке и рабочих местах должна обеспечиваться в соответствии с требованиями правил пожарной безопасности при производстве строительно-монтажных работ и правил пожарной безопасности при производстве сварочных и других огневых работ.

Стропы, траверсы в процессе эксплуатации должны подвергаться техническому осмотру лицом, ответственным за их исправное состояние, в сроки, установленные требованиями Правил устройства и безопасной эксплуатации грузоподъемных кранов, утвержденными Госгортехнадзором РФ, а прочая технологическая оснастка - не реже чем через каждые 6 мес., если техническими условиями или инструкциями завода-изготовителя не предусмотрены другие сроки.

Леса и подмости высотой до 4 м допускаются к эксплуатации только после их приемки производителем работ или мастером и регистрации в журнале работ. При приемке лесов и подмостей должны быть проверены: наличие связей и креплений, обеспечивающих устойчивость, узлы крепления отдельных элементов, рабочие настилы и ограждения, вертикальность стоек, надежность опорных площадок и заземление (для металлических лесов).

В местах подъема людей на леса и подмости должны быть плакаты с указанием величины и схемы размещения нагрузок.

Грузовые крюки грузозахватных средств (стропов, траверс), применяемых при производстве строительно-монтажных работ, должны быть снабжены предохранительными замыкающими устройствами, предотвращающими самопроизвольное выпадение груза.



.5 Определение трудоёмкости и продолжительности монтажных работ

Суммарное время работы крана определяет общую продолжительность монтажных работ. Состав комплексной бригады (звена) определяем по ежедневному участию в монтаже рабочих различной квалификации (затраты труда рабочего делятся на общую продолжительность работ).

Затраты труда:

ЗТ = Нвр∙V (чел∙ч) (3.1)

где Нвр - норма времени на выполнение единицы работы;

V- объем работы.

Калькуляция трудозатрат представлена в таблице 3.2.

Таблица 3.2 - Калькуляция трудозатрат

№ п/п	Наименование технологических процессов	Един. измер.	Объем работ	Обоснование  (ЕНиР и т.п.)	Рекомендуемый состав звена	Нормы времени		Затраты труда
						на бригаду, чел.час	на машин., маш.час	на бригаду, чел.час	на машин., маш.час
1	Выгрузка конструкций	100т	0,648	Е 1-5, т.2 1а, б	Машинист 5р-1  Такелажники 2р -2	22	11	14,26	7,128
2	Сбор инвентарных подмостей	1м 2	26,16	Е-6-1 т.1-1а	Монтажник 4р-1  Монтажник 3р-2  Монтажник 2р-1	0,25		6,54	0
3	Антисептирование, огнезащита	100 м 2	15,2		Плотник 4р-1 Подсоб. раб.1р	3,42		51,98	0
4	Изготовление и сборка ферм	1м	1856,8		Плотник 6р-1  Плотник 5р-2  Плотник 2р-3	0,14		259,95	0
5	Монтаж ферм	шт.	64		Машинист 5р-1  Плотник 5р -1  Плотник 4р-2  Плотник 3р -3	4,08	0,68	261,12	43,52
6	Устройство настила	100 м 2	8,3	Е-6-1 т.1-1а	Плотник 4р -1  Плотник 3р -1	18,5		153,55	0
7	ИТОГО							747,4



.6 Комплектация бригады на монтаж ферм

Расчетный и принятый состав бригады представлен в таблице 3.3, расчетный средний разряд рабочих - таблица 3.4, средний разряд рабочих - таблица 3.5.

Таблица 3.3 - Распределение трудоёмкости по разрядам

Профессия	Разряд	Ежедневное участие в работе	Расчётный состав бригады	Принятый состав бригады
Машинист 6р	6	52,01	0,02	1
Плотники	6	779,86	0,36	1
	5	1276,48	0,58	1
	4	1163,16	0,53	2
	3	1598,47	0,73	3
	2	1482,46	0,68	2
	1	51,98	0,02	0
Итого:			2,91	10

Таблица 3.4 - Средний разряд работы

Профессия	Разряд	Расчетное число рабочих	Произведение разряда на число рабочих
Плотники	6	0,36	2,14
	5	0,58	2,92
	4	0,53	2,13
	3	0,73	2,20
	2	0,68	1,36
	1	0,02	0,02
Итого:		2,91	10,77
Средний разряд работы равен	3,70

Таблица 3.5 - Средний разряд

Профессия	Разряд	Число рабочих	Произведение разряда на число рабочих
Плотники	6	1
	5	1	5
	4	2	8
	3	3	9
	2	2	4
	1	0	0
Итого:		9	32
Средний разряд работы равен	3,5556

Таким образом, состав бригады определен правильно.



.7 Выбор крана для монтажа ферм

Монтаж ферм строящегося здания будет осуществлять стреловым автомобильным краном. Подбор кранов производят сравнением технических параметров кранов с требуемыми.

На основании ведомости монтажных элементов выбираем группу элементов, которая характеризуется максимальными монтажными параметрами, для этой группы подбираем монтажный кран с необходимыми характеристиками.

Требуемая грузоподъемность крана определяется как сумма масс элементов, подвешенных одновременно на крюк крана:

,(т), (3.2)

где - масса монтируемого элемента;

- масса стропов;

 - вес монтажной оснастки.

Для монтажа стропильной фермы:

Q=0,43+0,092=0,522 т.

Максимальное требуемое расстояние от уровня стоянки крана до верха стрелы:

 (3.3)

-превышение опоры монтируемого элемента над нулевой отметкой, 4,06 м;

- запас высоты (0.3 м);

- высота строп (1,5 м);

- высота траверсы (0,6 м);

- высота полиспаста (1,5 м);

- высота элемента (2,6 м);

H_тр.стр.=4,06+0,3+1,5+0,6+1,5+2,6=10,56 м.

Для подбора крана имеем следующие характеристики:

L_кр=12,3 м, Q=0,522 т, H_под.кр=10,56 м.

Для монтажа элементов выбираем КС-4572 стрела 15,7 м.

Рисунок 3.1 - КС-4572

Рисунок 3.2 - График для КС-4572

Таблица 3.6 - Технические характеристики сравниваемых кранов

Наименование показателей	Модели кранов
	КС-4572	МКГ 25
1	2	3
Длина основной стрелы, м	15,7	22,5
Грузоподъемность основного крюка, т
На опорах, при вылете: наим. наиб.	8 4	25 2,5
Без опор, при вылете: наим. наиб.	- -	- -
Вылет крюка, м  основного: наим. наиб. вспомогат.: наим. наиб.	4,4 14,4 - -	5 14 8,3 18
Высота подъема крюка, м  основного при вылете: наиб. наим. вспомог.: наиб. наим.	3 16 - -	18 22 18,5 24,5
Скорость подъема крюка, м/с: основного вспомогат.	0,2 -	0,9-6 5,5-16,8
Скорость передвижения, км/ч: рабочая транспортная	0,5 50	0,75 0,75
Частота вращения, мин-1	2,2	0,56
Радиус, описываемый хвостовой частью, м	-	-
Преодолеваемый краном уклон подъема пути, град.	15	20
Габаритные размеры в транспортном положении, м: ширина высота длина гусениц	2,5 3,55 -	3,21 3,79 4,7
Инвентарно- расчетная стоимость, тыс. руб.	24,9	36,6
Единовременные затраты, руб.	4,96	36
Усредненная стоимость машино- смены, руб.	2,57	4,75

Себестоимость монтажа конструкций:

, (3.4)

где - коэф. эконом. эффективности (0,15);

- инвентарно-расчетная стоимость i-го грузоподъемного средства, руб.;

();

-количество смен работы машины на объекте ;

- нормативное число смен использования i-той машины в году

();

С - себестоимость монтажных работ:

 (3.5)

,08 и 1,5- коэф. накладных расходов на прямые затраты и зарплату.

- единовременные затраты, связанные с организацией монтажных работ и неучтенные в стоимости машиносмены (устройство временных дорог, устройство и разборка путей под башенные и козловые краны, площадок укрупнительной сборки…), руб. ();

-себестоимость машиносмены механизмов, используемых на монтажных работах ();

- время пребывания каждой машины на объекте во время монтажа, смены

Зп- зарплата звеньев монтажников и других рабочих, занятых на монтаже, на весь период их работы, тыс. руб. (Зп = 708,3).

КС-4561 (автомобильный кран):

МКГ-25 (гусеничный кран):

Таким образом, для монтажа конструкций выбираем кран КС 4572, так как себестоимость монтажа конструкций им меньше, чем себестоимость монтажа краном МКГ 25.





.8 Потребность в материалах и конструкциях

Таблица 3.7 - Перечень технологической оснастки, инвентаря и приспособлений

Наименование оснастки, инструмента и инвентаря	Марка, ГОСТ	Техническая характеристика	Назначение	Количество на звено (бригаду), шт.
1	2	3	4	5
Оправка монтажника	ГОСТ 1405-83		Для подводки и совмещения отверстий	2
Ключи гаечные	ГОСТ 2839-80		Для завертывания и отвертывания гаек	2
Чертилка	ГОСТ 24473-80		Для разметки	2
Зубило слесарное	ГОСТ7211-86		Пробивка гнезд и борозд	2
Напильник слесарный	ГОСТ 1465-80		Для зачистки заусениц	3
Отвес строительный	ГОСТ 7948-80		Проверка вертикальности элемента	1
Уровень жидкостный строительный	ГОСТ 9416-83		Проверка горизонтальности и вертикальности расположения	1
Рулетка металлическая	ГОСТ 7502-80		Окончательная выверка	3
Уровень строительный	ГОСТ 9448-83		Для линейного измерения захвата	2
Щетка ручная из проволоки	ГОСТ 17830-80		Для очистки металлических поверхностей от ржавчины	3
Кисть-ручник КР-25-1	ГОСТ 10597-80		Для антикоррозионной окраски	3
Молоток слесарный 4850-0122	ГОСТ 2310-77Е		Для проверки качества сварных швов	2
Плоскогубцы с изол. ручкой	ГОСТ 5547-86		Для выполнения сварочных работ	2
Электродержатель "Луч"	ГОСТ 14651-78		Для выполнения сварочных работ	2

Таблица 3.8 - Ведомость потребного количества машин, механизмов, оборудования

Наименование	Тип	Марка, ГОСТ, ТУ	Кол-во	Назначение
КАМАЗ 55-10	Колес.	КАМАЗ	1	Подвоз материалов
Подмости		L= 0,6 м B= 1 м H= 3,0 м,	4	Соединение конструкций на высоте
Строп 2х ветвевой	Канат.		1	Подъем грузов
Траверса			1	Подъем грузов
Нивелир с рейкой		ИВ-1	1	Проверка установки элементов



4. Организационный раздел



.1 Характеристика условий строительства

Площадка под строительство детского общеобразовательного учреждения расположена в Вологодском районе, рельеф спокойный, абсолютные отметки поверхности 99,45-102,00м.

Среднемесячная температура в январе -10°С, в июле +15°С. Температура воздуха в зимний период во время наиболее холодной пятидневки -32°С Северный районный коэффициент к заработной плате равен 1,15. Глубина промерзания грунта - 1,5 м. Нормативная снеговая нагрузка - 1,68 кН/м 2. Скоростной напор ветра - 0,23 кН/м 2.

Имеются в наличие постоянные дороги и пути. Поставщиками основных строительных материалов и конструкций являются местные заводы - производители. Доставка на объект строительства основных материалов, конструкций и деталей производится автомобильным транспортом.

В геологическом отношении грунты представлены как суглинки тугопластичные.

Таким образом, территория находится в благоприятных инженерно-геологических условиях.

Имеются подводы водопровода, теплоснабжения и сети канализации.



.2 Методы выполнения основных строительно-монтажных работ



.2.1 Подготовительный период

Строительство проектируемого объекта выполняется в два периода: подготовительный и основной.

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки - расчистка территории строительства.

Монтаж инвентарных зданий и установок, создание общескладского хозяйства.

Инженерная подготовка территории строительства - устройство внутриплощадочных дорог, прокладка сетей водо-, энергоснабжения, канализации, теплоснабжения и связи.

Временная дорога, обеспечивающая подъезд к строительной площадке, грунтовая уплотненная щебнем. Ширина дороги при одностороннем движении транспорта - 3,5 м.

Временное освещение территории строительства производится светильниками на опорах, прожекторами установленными на инвентарных мачтах. Временное освещение выполняется в соответствии с ГОСТ 12.1.046-85.

Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Конструкции ограждения выполняются в соответствии требованиям ГОСТ 23407-78. Ограждения, примыкающие к местам массового прохода людей, оборудованы сплошным защитным козырьком.

В основной период строительства ведется возведение подземной, надземной частей здания и, затем, производятся отделочные работы.



.2.2 Земляные работы

В проекте рассматривается плитный фундамент по типу "УШП".

К производству земляных работ можно приступать только после разбивки траншей (разметки скважин), привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

Здание разбито на три захватки.

4.2.3 Устройство фундамента

После выполнения земляных работ на захватке ведется устройство фундаментов. Бетонные работы ведутся с помощью автобетоносмесителя 5DA на шасси КамАЗ 55111 и бетононасоса. Доставка песка для устройства песчаной подушки проводится а/самосвалом КамАЗ 5510.

Работа производится на трех захватках в одну смену.



.2.4 Возведение коробки здания

Монтаж необходимых элементов для возведения коробки здания и кровли ведется с помощи подъемного оборудования. Подъемное оборудование виде автомобильного крана КС 4257. Материалы для строительства складируются в непосредственной близости от строительной площадки. Укрупнительная сборка ферм производится на стендах.

Транспортные работы:

организация-владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт;

транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте;

груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления;

подача автомобиля задним ходом в зоне работ производится по команде работающих.



.2.5 Отделочные работы

Отделочные работы делятся на следующие циклы:

штукатурные работы;

установка оконных и дверных блоков;

подготовка под окраску и окраска поверхностей;

окончательная отделка и окраска поверхностей;

устройство чистых полов.

Общая готовность здания к началу работ должна соответствовать СНиП 3.04.01-87.

Производство штукатурных и облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Раствор и шпатлевку на отделываемые поверхности наносят механизированным способом. Нанесение раствора вручную допускается лишь в небольших помещениях и при малом объеме штукатурных работ. Водные составы для окраски стен и потолков рекомендуется наносить механизированным способом. Ручную окраску стен и столярных изделий рекомендуется производить малярным валиком.

Качество применяемых отделочных материалов (краски, лаки, шпатлевки) должны удовлетворять требованиям СНиП 3.04.01-87.



.3 Стройгенплан

Строительный генеральный план участка, являясь важным документом после ППР, влияет на эффективность организации производства, поскольку в нем решаются вопросы размещения и транспортировки строительных конструкций и материалов, что отражается на производстве труда и себестоимости работ.

Стройгенплан разработан на основании архитектурно-строительного генплана объекта, согласно техники безопасности в строительстве.

При проектировании стройгенплана предусмотрено:

ограждение стройплощадки;

наличие временных дорог;

размещение складских площадок;

размещение двух пожарных гидрантов на расстоянии < 150м друг от друга, не далее 2м от дороги с твердым покрытием.

Проектом предусмотрены бытовые временные помещения, которые обеспечивают рабочих водоснабжением, канализацией, отоплением.

Электроснабжение осуществляется за счет трансформаторной подстанции, установленной на объекте.



.4 Расчёт потребности в коммунальном обеспечении



.4.1 Расчет численности персонала строительства

Расчетная численность персонала строительства определяется по формуле:

, (4.1)

где  - численность рабочих основного производства,  (определяется по эпюре движения рабочих как максимальное количество рабочих в одну смену);

- численность рабочих не основного производства,

 (4.2)

- численность инженерно-технических работников,

 (4.3)

- численность работников младшего обслуживающего персонала,

 (4.4)

 - численность учеников и практикантов,

 (4.5)

,06 - коэффициент, учитывающий невыходы по болезни и отпуска.





.4.2 Расчет площадей временных зданий и сооружений

Таблица 4.1 - Расчет площадей временных зданий и сооружений

Наименование зданий и сооружений	Расчетная численность персонала		Нормы на 1 человека		Требуется		Принято
	всего	% одновременно пользующихся	Ед. изм.	Кол-во	Ед. изм.	Кол-во	Марка	Кол-во
Проходная	-	-	м²	9	м²	9	Вагончик 3х3	1
Контора прораба	2	100	м²	5	м²	10	Вагончик 3х6	1
Медицинское помещение	-	-	м²	12	м²	12	Вагончик 3х6	1
Помещение для приема пищи	35	30	м²	1	м²	10,5	Вагончик 3х6	1
Помещение для обогрева рабочих	35	100	м²	0,1	м²	3,5	Вагончик 3х3	1
Кладовая	-	-	м²	18	м²	18	Вагончик 3х6	1
Помещение для сушки и обеспылевания одежды	35	50	м²	0,2	м²	3,5	Вагончик 3х3
Гардеробные с умывальными	35	70	м²	0,5	м²	12,2	Вагончик 3х6	1
Душевые	35	30	1 рожок	8 чел 4 м²	1 рожок	28	Вагончик 3х3	1
Туалет	35	100	1 очко	20 чел 2 м²	1 очко	2 4	Вагончик 3х3	1
Примечание: помещение личной гигиены женщин - кабина с гигиеническим душем, размещается в женском туалете, поскольку количество работающих женщин до 100 человек.



.4.3 Расчет потребности в воде и определение диаметра труб временного водопровода

Вода на строительной площадке расходуется на хозяйственно-бытовые и на производственные нужды, а также на пожаротушение.

Требуемый расход воды определяется по формуле:

, (4.6)

Расход воды на пожаротушение  принимается по площади застройки, при площади застройки до 30 га ,

- расход воды на хозяйственно-бытовые нужды:

, (4.7)

где ^/- расход воды на принятие душа,

, (4.8)

где N - Расчетная численность персонала строительства ;

а - норма водопотребления на 1 человека, пользующегося душем, при наличии канализации ;

- коэффициент, учитывающий количество моющихся, принимаем

время работы душевой установки, час принимаем ,

^// - расход воды на умывание, принятие пищи и другие нужды.

, (4.9)

где - норма водопотребления на 1 человека в смену ,

- коэффициент неравномерности потребления воды, ,

- продолжительность смены в часах ,

Расход воды на производственные нужды определяется:

, (4.10)

где 1,2 - коэффициент на неучтенные потребности,

 - коэффициент неравномерности водопотребления,

- суммарный расход воды в смену в литрах на все производственные нужды по нормам;

Диаметр трубы временного водопровода определяется:

, (4.11)

где - скорость движения воды временного водопровода .

Принимаем



.4.4 Расчет потребности в электроэнергии

Электроэнергия на строительной площадке расходуется на питание электродвигателей (для силовых потребителей), на технологические нужды (прогрев бетона), на внутреннее освещение здания, на наружное освещение подъездных путей, территории, места работы.

Требуемая мощность трансформатора определяется по формуле:

, (4.12)

где 1,1 - коэффициент, учитывающий потери в сети,

, , ,  - коэффициенты спроса, учитывающие несовпадение нагрузок, , , , ,

 - коэффициенты мощности, зависящие от загрузки соответствующих потребителей ,

 - мощность силовых, технологических потребителей, приборов внутреннего и наружного освещения, кВт.

Таблица 4.2 - Расчет потребности в электроэнергии

Наименование	Мощность, кВт
Силовые потребители:	-
Технологические потребители: - вибратор глубинный ИВ-75 - электрокраскопульт СО-61	0,8 0,27
Наружное освещение: - прожектор ПКН-1000 с лампой ПЖ-53	4
Внутреннее освещение: - помещения временные	20,9

 = 13 кВт.

Принимаем одну передвижную комплексную трансформаторную подстанцию закрытой конструкции:

СКТП-40-6/10/0,4; Р=40кВт; 3,05x1,55 м.

Сечение проводов во временной электросети из условия прочности принимаем 6 мм.



.4.5 Освещение строительной площадки

На строительных площадках проектируется рабочее, аварийное и охранное освещение.

Для снабжения электроэнергией осветительных сетей применяется кольцевая схема, для снабжения силовых механизмов - тупиковая.

Количество прожекторов определяется по формуле:

, (4.13)

где  - удельная мощность;

 - освещенность;

 - площадь, подлежащая освещению;

 - мощность лампы прожектора.

Охранное освещение:

Аварийное освещение:

4.4.6 Расчет потребности в тепле

На строительной площадке тепло необходимо для отопления зданий и сооружений и на технологические нужды.

Общая потребность тепла определяется по формуле:

, (4.14)

где  - расход тепла на отопление зданий,

 - расход тепла на технологические нужды (бетонирование в тепляках),

- коэффициент, учитывающий потери тепла в сети ,

- коэффициент на неучтенные расходы тепла ,

, (4.15)

где а - коэффициент, зависящий от расчетной температуры наружного воздуха;

q - удельная тепловая характеристика здания,

 (для жилого дома);

- строительный объем здания - расчетная температура внутреннего и наружного воздуха

 так как строительство ведется в летний период.



.4.7 Расчет потребности в складских помещениях

Требуемая площадь склада для хранения однородного материала определяется:

, (4.16)

где q - Подлежащий хранению запас однородного материала в натуральных единицах;

r - Норма хранения материала на 1  площади;

 - коэффициент, учитывающий проходы на складах (для открытых складов ).

Запас однородных материалов, подлежащих хранению:

, (4.17)

где Q - количество однородных материалов, необходимых для строительства в натуральных единицах;

-кирпич;

t - Продолжительность работ с использованием данного вида материала, дни (по графику);

-кирпич;

n - Норма запаса материалов в днях, зависит от вида транспорта (для автомобильного транспорта - 3 дня);

k - Коэффициент неравномерности снабжения.

Запас кирпича:

Запас песок: 22,5м ³:

S=0,5·22,5 м ³/1,5м=30 м ².

Запас пиломатериала обрезного: 21 м ³

S== 18 м ².



.5 Технико-экономические показатели

Технико-экономические показатели представлены в таблице 4.3

Таблица 4.3 - Технико-экономические показатели

Наименование	Ед. изм.	Количество
Строительный объем здания		5541,3
Площадь застройки		1007,5
Продолжительность строительства	дн.	78
Подготовительный период	- - -	1
Максимальное число работающих	чел.	26
Общая трудоемкость	чел.-дн.	2028

5. БЖД



.1 Опасные и вредные производственные факторы при выполнении земляных работ

К опасным производственным факторам при земляных работах можно отнести:

- обрушение и сползание грунта при производстве земляных работ,

опрокидывание или самопроизвольное перемещение землеройных машин,

опрокидывание грузоподъемных строительных машин,

движущиеся машины и их рабочие органы, а так же передвигаемые ими предметы,

расположение рабочих мест вблизи перепада по высоте 1,3м и более,

повышенное напряжение в электрической цепи,

высокие физические нагрузки, опасность падения и травматизма,

опасность атмосферного электричества,

опасное действие шума на людей в процессе возведения здания (источники шума - электродвигатели, виброплощадки),

вибрация (виброплощадки, строительные машины, компрессоры и др.),

пыль (образуется при рытье котлованов и траншей, монтаже здания, обработке и подгонке строительных конструкций, сжигании топлива и т. п.),

вредные вещества.

Основной причиной травматизма при выполнении земляных работ является обрушение грунта в процессе его разработки и при последующих работах нулевого цикла в траншеях и котлованах, которое может происходить вследствие превышения нормативной глубины разработки выемок без креплений: неправильного устройства или недостаточной устойчивости и прочности креплений стенок траншей и котлованов; нарушения правил их разработки; разработки котлованов и траншей с недостаточно устойчивыми откосами; нарушения установленной технологии земляных работ. При производстве земляных работ травмы и аварии могут произойти в результате отсутствия или неправильного устройства в необходимых местах защитных ограждений и сигнализирующих устройств, несоблюдения правил ведения работ вблизи опасных подземных коммуникаций. Требования безопасного ведения земляных работ должны прорабатываться в проекте производства работ согласно СНиП 3.02.01.



.2 Меры по обеспечению безопасных и здоровых условий труда при организации земляных работ



.2.1 Безопасность земляных работ

Безопасность земляных работ обеспечивается выполнением решений по охране труда, содержащихся в организационно-технологической документации (проекты организации строительства, проекты производства работ и т.д.) следующих решений по охране труда:

определение безопасной крутизны незакрепленных откосов котлованов, траншей с учетом нагрузки от машин и структуры грунта,

определение конструкции крепления стенок котлована и траншеи,

выбор типов машин применяемых при разработке грунта и мест их установки,

дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями,

определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работы,

с целью исключения размыва грунта, образования оползней, обрушения стенок выемок в местах производства земляных работ до их начала необходимо обеспечить отвод поверхностных и подземных вод.

Производство земляных работ осуществляется по наряду-допуску согласно СНиП 12-03-2001 по форме приложения Д и под непосредственным наблюдением руководителя работ.

В охранной зоне кабелей высокого напряжения, действующего газопровода и других коммуникаций работы необходимо производить под наблюдением организации, эксплуатирующей эти коммуникации, после письменного разрешения этой организации.

На участках с возможным патогенным заражением почвы(свалки кладбище, скотомогильники и т.д.) - после письменного разрешения от органа санитарного надзора



.2.2 Организация мест при выполнении земляных работ

Место производства работ должно быть очищено от валунов, деревьев, строительного мусора.

При размещении рабочих мест в выемках их размеры должны обеспечивать размещение оборудование, а также проходы к рабочим местам в ширину не менее 0,6м.

Выемки в местах нахождения людей ограждаются защитными ограждениями, предупредительными знаками, сигнальным освещением.

Для проходов людей через выемки устанавливаются переходные мостики в соответствии СНиП 12-03-2001.

Для прохода на рабочие места в выемки устанавливаются трапы или маршевые лестницы шириной не менее 0,6 м с ограждениями или приставные лестницы деревянные (длиной не более 5 м).

Производство работ, связанных с нахождением работников в выемках с вертикальными стенками без крепления в песчаных, пылевато-глинистых и талых грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений, допускается при глубине их не более:

,0 м - в не слежавшихся насыпных и природного сложения песчаных грунтах,

,25 м - в супесях,

,5 в суглинках и глинах.

Перед допуском работником в выемки глубиной более 1,3 м, ответственное лицо проверяет состояние откосов, надежность крепления стенок выемок.

Допуск работников в выемки с откосами подвергшихся увлажнению, разрешается только после тщательного осмотра лицом ответственным за обеспечение безопасности производства работ.

Выемки разработанные в зимнее время, при наступлении оттепели должны быть осмотрены.

Разработка роторными и траншейными экскаваторами в связных грунтах(суглинках и глинах) выемок с вертикальными стенами без крепления допускается на глубину не более 3 м. В этих случаях работников в траншеи не допускают.

В местах где требуется нахождение работников устраивают крепления или разрабатывают откосы



.2.3 Порядок производства земляных работ

Разработка грунта в непосредственной близости от действующих подземных коммуникаций допускается только при помощи лопат, без помощи ударных инструментов.

Применение землеройных машин в местах пересечения выемок с действующими коммуникациями, не защищенными от механических повреждений, разрешается только по согласованию с организацией-владельцем коммуникаций.

Земляные работы должны, приостановлены в случае обнаружения не указанных в проекте коммуникаций, подземных сооружений или взрывоопасных материалов.

Устанавливать крепления необходимо в направлении сверху вниз по мере разработке выемке не более 0,5 м. Верхняя часть крепления не должна выступать над бровкой более чем на 15 см.

Разборку креплений в выемках следует вести снизу вверх по мере обратной засыпки выемки, если иное не предусмотрено ППР.

Разрабатывать грунт в выемках "подкопом" не допускается.

Извлеченный грунт необходимо размещать на расстоянии не менее 0,5 м от бровки этой выемки.

Автомобили-самосвалы при разгрузке на насыпях, а также при засыпки выемок следует устанавливать не ближе 1м от бровки естественного откоса.

Места разгрузки автотранспорта определяется регулировщиком.

При механическом ударном разрыхлении грунта не допускается нахождение работников на расстоянии ближе 5 м от мест рыхления.

Запрещается разработка грунта бульдозером и скреперами при движении на подъем или поуглом, с углом наклона более указанного в паспорте машины.

Не допускается проведение землеройных работ машинами на расстоянии менее 1м, а клин-молота и подобных механизмов - менее 5м от трассы кабеля, если работы не связанны с раскопкой кабеля.

В случае электропрогрева грунта напряжение источника должно быль менее 380 В.Участок необходимо огородить, установить знаки безопасности, а в ночное время осветить. Расстояние между ограждением и контуром участка - не менее 3м. Не допускается пребывание работников и других лиц на прогреваемом участке. Линии временного электроснабжения к прогреваемым участкам грунта выполняются изолированным проводом, следует измерить сопротивление изоляции мегаомметром.

Конструкция защитных ограждений должна удовлетворять следующим требованиям:

высота ограждения производственных территорий должна быть не менее 1,6 м, а участков работ - не менее 1,2,

ограждения, примыкающие к местам массового прохода людей, должны иметь высоту не менее 2 м и оборудованы сплошным защитным козырьком,

козырек должен выдерживать действие снеговой нагрузки, а также нагрузки от падения одиночных мелких предметов,

ограждения не должны иметь проемов, кроме ворот и калиток, контролируемых в течение рабочего времени и запираемых после его окончания.

У въезда на производственную территорию необходимо устанавливать схему внутрипостроечных дорог и проездов с указанием мест складирования материалов и конструкций, мест разворота транспортных средств, объектов пожарного водоснабжения.

В местах перехода через траншеи, ямы, канавы должны быть установлены переходные мостки шириной не менее 1 м, огражденные с обеих сторон перилами высотой не менее 1,1 м, со сплошной обшивкой внизу на высоту 0,15 м и с дополнительной ограждающей планкой на высоте 0,5 м от настила.

Строительные площадки, участки работ и рабочие места, проезды и подходы к ним в темное время суток должны быть освещены в соответствии с требованиями государственных стандартов. Освещение закрытых помещений должно соответствовать требованиям строительных норм и правил.



.3 Расчет времени эвакуации

Здание дошкольного образовательного учреждения панельно-каркасного типа, оборудовано автоматической системой сигнализации и оповещения о пожаре с использованием записанных заранее типовых фраз и информационных табло. Здание одноэтажное, имеет сложную форму размеры в плане 51,6x30,8м, в его коридорах шириной 1,4, 1,7 и 2,0 м имеются схемы эвакуации людей при пожаре. Всего на этаже находится 52 человека. Схемы эвакуации из помещений с учетом оборудования представлены в приложении 2. Данные по площади горизонтальной проекции детей - приложение 3. График зависимости V(D), q(D) - приложение 4.

Музыкальный (спортивный) зал

) Расчет допустимой продолжительности эвакуации при пожаре.

По категории помещение относится к группе Д и III степени огнестойкости.

Критическая продолжительность пожара по температуре рассчитывается по формуле (6.1) с учетом мебели в помещении:

 (5.1)

где =266,67м ³, объем воздуха в рассматриваемом помещении;

с =1009 кДж/кг-град - удельная изобарная теплоемкость газа;

t_Kp=70 °С - критическая для человека температура;

t_H=20 °С - начальная температура воздуха;

- коэффициент, характеризующий потери тепла на нагрев конструкций и окружающих предметов принимается в среднем равным 0,5;

Q=13800кДж/кг- теплота сгорания веществ;

п=14,0 кг/м ²·мин - весовая скорость горения;

v=0,36 м/мин - линейная скорость распространения огня по поверхности горючих веществ.



Критическая продолжительность пожара по концентрации кислорода рассчитывается по формуле (6.2):

 (5.2)



Минимальная продолжительность пожара по температуре составляет 6,99 мин.

Допустимая продолжительность эвакуации для данного помещения:

 (5.3)



Время задержки начала эвакуации принимается 5 мин с учетом того, что здание имеет автоматическую систему сигнализации и оповещения о пожаре.

Для определения времени эвакуации маршрут движения делим на участки с учетом габаритов помещений и оборудования.

) Время эвакуации.

Первый участок

детей и 1 преподаватель

 (5.4)



По графику (а) приложения 4 скорость движения составляет 28 м/мин, интенсивность движения 4,1 м/мин, т.о. время движения по третьему участку:





Второй участок



По графику (а) приложения 4 скорость движения составляет 36 м/мин, интенсивность движения 3,5 м/мин, т.о. время движения по второму участку:



Третий участок



По графику (а) приложения 4 скорость движения составляет 60 м/мин, интенсивность движения 4,2 м/мин, т.о. время движения по третьему участку:



Дверной проем

Длина дверного проема принимается равной нулю. Наибольшая возможная интенсивность движения в проеме в нормальных условиях q_max=19,6 м/мин, интенсивность движения в проеме шириной 1,2 м рассчитывается по формуле:

q_d = 2,5 + 3,75 • b=2,5 + 3,75 • 1,2 = 7 м/мин,

q_d  поэтому движение через проем проходит беспрепятственно.

Время движения в проеме определяется по формуле (5.6):

 (5.6)

Первый участок (постирочная)

Так как на этаже при переходе на 4-й участок происходит слияние людских потоков необходимо знать интенсивность движения при выходе из постирочной.

В постирочной работают 2 человека, плотность людского потока составит:



Cкорость движения составляет 100 м/мин, интенсивность движения 1 м/мин, т.о. время движения по первому участку:



Дверной проем (постирочная)

Длина дверного проема принимается равной нулю. Наибольшая возможная интенсивность движения в проеме в нормальных условиях q_max=19,6 м/мин, интенсивность движения в проеме шириной 0,9 м рассчитывается по формуле:

q_d = 2,5 + 3,75 • b=2,5 + 3,75 • 0,9 = 5,87 м/мин,

q_d  поэтому движение через проем проходит беспрепятственно.

Время движения в проеме определяется по формуле (5.7):





Второй участок (постирочная)



По графику (а) рисунок 1 приложения 4 скорость движения составляет 62 м/мин, интенсивность движения 2,3 м/мин, т.о. время движения по второму участку:



Третий участок (постирочная)



По графику (а) приложения 3 скорость движения составляет 62 м/мин, интенсивность движения 4,6 м/мин, т.о. время движения по третьему участку:



Дверной проем (постирочная)

q_d = 2,5 + 3,75 • b=2,5 + 3,75 • 0,9 = 5,87 м/мин,

q_d поэтому движение через проем проходит беспрепятственно.

Время движения в проеме определяется по формуле:



Четвертый участок

При переходе на 4-й участок происходит слияние людских потоков, поэтому интенсивность движения определяется по формуле (5.8):



 м/мин

23 м/мин



Пятый участок



По графику (а) приложения 4 скорость движения составляет 32 м/мин, интенсивность движения 3,4 м/мин.



Тамбур

При выходе из здания на улицу находится двойной тамбур, каждый отсек которого имеет длину 1,7 метра, на этом участке образуется максимальная плотность людского потока поэтому согласно данным приложения скорость падает до 15 м/мин, а время движения по тамбуру составит:

 (5.9)

Расчетное время эвакуации для музыкального зала

 (5.10)

мин),

Для постирочной



Таким образом, расчетное время эвакуации из помещений детского сада меньше допустимого.

Время эвакуации из помещений с наибольшей плотностью людей представлено в таблице 5.1.

Таблица 5.1 - Время эвакуации из помещений

Наименование помещения	Время эвакуации (мин.)	Допустимое время (мин.)
Музыкальный зал	5,78	6,99
Игровая	5,2	6,18
Спальня	5,46	6,18
Пищеблок	3,57	4,87
Постирочная	5,56	6,82



.4 Действия работников при угрозе возникновения ЧС

Независимо от вида ЧС при ее возникновении и ликвидации необходимо:

немедленно организовать защиту воспитанников и работников от поражения,

провести работы по обеспечению минимального ущерба от ЧС,

принять возможные меры по ликвидации ЧС и уменьшению размеров опасной зоны,

обеспечить постоянное изучение обстановки на прилегающей территории и в помещениях ДОУ для своевременного принятия мер по ее нормализации,

организовать обмен информацией об обстановке в городе с Управлением по делам ГО и ЧС.

В случае срабатывания взрывного устройства:

немедленно приступить к организации и производству аварийно-спасательных и других неотложных работ (АСДНР),

сообщить о факте взрыва оперативному дежурному Управления по делам ГО и ЧС.

При возникновении пожара:

немедленно сообщить в пожарную охрану города,

организовать локализацию и тушение пожара имеющимися силами и средствами,

отключить подачу на объект электроэнергии,

эвакуировать воспитанников и работников из прилегающей к месту пожара помещений,

отключить вентиляционные системы, кондиционеры, закрыть окна, двери в районе возникновения пожара для предотвращения его распространения,

организовать тщательную проверку всех задымленных и горящих помещений с целью выявления пострадавших или потерявших сознание сотрудников, обеспечить пострадавших первой медицинской помощью и отправить их в ЛПУ,

организовать встречу пожарной команды, сообщить старшему пожарной команды сведения об очаге пожара, принятых мерах и специфических особенностях объекта, которые могут повлиять на развитие и ликвидацию пожара,

доложить о сложившейся на объекте ситуации, количестве пострадавших принятых мерах по ликвидации пожара в Управление по делам ЧС и ГО города.

При аварии на энергетических, инженерных и технологических системах объекта:

организовать эвакуацию воспитанников и работников из опасной зоны,

доложить об аварии дежурному по Управлению по делам ГО и ЧС города и при необходимости вызвать аварийные бригады соответствующих служб города,

организовать эвакуацию имущества и документации из прилегающих к месту аварии помещений,

доложить о сложившейся на объекте ситуации, количестве пострадавших и принятых мерах по ликвидации ЧС в Управление по делам ГО и ЧС города.



6. Экологический раздел



.1 Меры по охране окружающей среды при строительстве объекта

Одна из основных проблем, с которой сталкиваются в процессе возведения зданий и сооружений, - это проблема воздействия разнообразных факторов строительного производства на имеющуюся окружающую среду.

Проект предполагает обнесение строительной площадки деревянным забором, обшитым профилированным листом.

Для защиты проезжих частей и расположенных рядом территорий от загрязнения на выезде со строительной площадки располагается пункт очистки колес автотранспортных средств.

Большое негативное воздействие строительные процессы оказывают на атмосферный воздух: выхлопы и горюче-смазочные материалы строительной техники и запыление при проведении строительных работ.

Для сокращения негативного воздействия строительства на атмосферный воздух рекомендуется:

) одновременная работа не более 1 - 2 механизмов;

) полив территории в теплые, сухие, солнечные дни для уменьшения запыленности воздуха;

С целью уменьшения уровня шума на строительной площадке используются машины и механизмы с минимальными шумовыми характеристиками, малую механизацию переводят на электропривод, временно ограничивают наиболее шумные работы (запрет работ ночью).

Строительство объекта чревато скоплением огромного количества строительного мусора, что при недостаточном контроле приводит к загрязнению строительной площадки и прилегающей территории. Для сбора мусора проект предусматривает установку металлических контейнеров, вывозимых по мере заполнения на полигоны, свалку или пункты приёма отходов строительных материалов. Крупногабаритный мусор или бракованные строительные конструкции помещаются в предусмотренное место для их хранения и последующего вывоза, возможна также альтернативная утилизация - к примеру, использование при возведении подсобных сооружений и т.д.

Выброс технического мусора из оконных или дверных проемов на строительную площадку при уборке помещений верхних этажей от мусора строго запрещается. С целью более грамотной транспортировки такого мусора используются подъемники.

Во время строительства объекта нужно решать важную проблему отвода поверхностных и производственных вод. При составлении проекта и получении технических условий на водоотведение необходимо определить планируемый объём стоков. При осуществлении отделочных работ грязную строительную воду, цементное молочко ежедневно собирают в передвижные отстойники, а затем утилизируют на специальные свалки, благодаря чему не допускается попадание загрязнителей в общую канализационную сеть.

Процесс строительства объектов нарушает естественное состояние почв и рельефа местности. По этой причине проект строительства предусматривает рекультивацию земель. Во время подготовительных работ уделяется особое внимание сбору и сохранности растительного грунта и плодородных слоёв. Сохранить снятый плодородный слой почвы - значит защитить его от загрязнения и засорения строительными отходами, исключить вероятность его соединения с нерастительным грунтом при срезке, транспортировке или после укладки в гурты.

Сыпучие строительные материалы: цемента, извести, песка, щебня, гипса и пр. требуют особого хранения. Для них на строительной площадке предусмотрено строительство временного склада, не допускающего распыления или растекания материалов.



6.2 Меры по охране окружающей среды при эксплуатации объекта

Во время эксплуатации воздействие на атмосферный воздух будут оказывать выхлопы автотранспорта в пределах допустимых величин и не внесут значительных изменений в экологическую обстановку района.

Водоснабжение здания во время эксплуатации устроено из городской сети водоснабжения с полным циклом очистки и обеззараживания воды. Хозфекальные воды сбрасываются по общегородским сетям канализации на очистные сооружения, где проходят полный цикл очистки и утилизации.

На выбранной местности имеются зеленые насаждения. Для свободной от застройки и покрытий территории предусмотрено озеленение кустарниками, газоном, деревьями с учетом трассировки подземных инженерных сетей и соблюдением нормативных разрывов до зданий и сооружений.

На территории комплекса имеется площадка с мусорными баками для сбора мусора из здания.



7. Научно-исследовательский раздел



.1 Анализ мелкозаглубленных плитных фундаментов типа "Утепленная шведская плита"



.1.1 Требования к материалам

Плиты, применяемые в конструкции утепленной шведской плиты, должны удовлетворять следующим требованиям:

• быть биостойкими (определяют на основе химического анализа);

• быть нетоксичными;

• обладать технологичностью в работе, т.е. размеры плит должны быть такими, чтобы плиту легко укладывало звено из 2-х человек;

• края плит должны скрепляться между собой при помощи L-кромки;

• выдерживать нагрузки, возникающие при возведении и эксплуатации здания (испытание на прочность при сжатии).

Применение экструзионного пенополистирола в конструкции УШП исключит промерзание почвы под фундаментом. XPS долговечен и обладает высокой прочностью на сжатие. Важно отметить что именно высокая прочность на сжатие при 2% линейной деформации является ключевой характеристикой экструзионного пенополистирола, вместо 10% как это принято считать в нынешнем строительстве, поскольку именно при 2% деформации возможно определить наименьшую осадку. Кроме всего прочего, экструзионный пенополистирол не гниет и не впитывает влагу, и в отличии от ПСБ-С продукции, экструзионный пенополистирол устойчив к грызунам.



.1.2 Область применения технологии утепленная шведская плита

УШП рекомендуется применять:

• для зданий высотностью 1-2,5 этажа;

• с бетонными стенами в несъёмной опалубке, деревянными, брусовыми, кирпичными и любыми другими типами стен коттеджного и малоэтажного строительства;

• с перекрытиями из железобетонных плит, монолитными, по деревянным балкам.



.1.3 Сравнение вариантов укладки утеплителя

Существует два способа организации теплоизоляционного слоя:

- с применением L-блоков;

- с применением стандартных теплоизоляционных плит.

Первый вариант существенно ускоряет процесс сборки УШП:

нет необходимости склеивать блоки на объекте, от чего качество сборки таких блоков может страдать;

нет необходимости в возведении дополнительных подкрепляющих бортовых элементов с применением деревянной опалубки.

Второй вариант занимает немного больше времени, рассмотрим и его:

Для одновременного решения вопроса утепления торцевой части монолитной конструкции фундамента и опалубки по периметру плиты устанавливаются бортовые детали из экструзионного пенополистирола толщиной 100 мм. Для последующего бетонирования, установленные бортовые элементы укрепляют по периметру обрезной доской и упорами из доски.



.1.4 Преимущества технологии УШП

Технология УШП выгодно отличается от других видов мелкозаглубленных фундаментов следующим:

. Объединяет несколько конструктивных элементов разного функционального назначения: конструкцию фундамента и пола первого этажа и уменьшает количество необходимых строительных операций, сокращает сроки строительства.

. Плиты экструзионного пенополистирола, укладываемые в основание фундамента, одновременно утепляют грунт под плитой и полы внутри помещении. Утепление грунта под плитой исключает морозное пучение. Утепление пола препятствует проникновению холода в помещение. Таким образом возникает двойной эффект от утепления.

. Закладываемые в плиту трубы тёплого пола превращают её в отопительный прибор. В доме с удельными теплопотерями не более 70-100 Вт/м 2 такой тёплый пол способен стать основным источником отопления, исключающим необходимость установки радиаторов отопления, при условии проведения теплового расчета дома и проекта теплых полов на его основе.

. Технология УШП имеет относительно небольшую толщину ж/б плиты основания, т.к. высокопрочный экструзионный пенополистирол, кроме функции утепления, также включается в работу по передаче и распределению нагрузки на грунт, становясь частью несущей конструкции, а также позволяет исключить устройство бетонной подготовки.

. Экструзионный пенополистирол обладает минимальными водопоглощением, что позволяет исключить капилярное поднятие воды.

. Бетон такого фундамента работает в более мягких условиях, по сравнению с традиционными фундаментами, следовательно действие разрушающих факторов на плиту сводится к минимуму. Это позволяет более эффективно использовать толщину бетона, снижая защитный слой с 70 мм для фундаментов без бетонной подготовки до 20-25 мм и увеличивая эффективное сечение сжатой зоны без увеличения толщины плиты и рёбер.



Заключение

В данной выпускной квалификационной работе мною запроектирован детский сад в молодежном поселке в Вологодской области.

В архитектурно-строительном разделе описаны принятые архитектурно-конструктивные решения.

В расчетно-конструктивном разделе произведен расчет элементов стропильной системы, а также рассчитана на прочность наружная кирпичная стена.

В технологическом разделе составлена технологическая карта на монтаж стропильных ферм, произведены подбор крана и калькуляция трудозатрат, определён состав рабочей бригады.

В организационном разделе приведены и обоснованы основные технологические процессы, рассчитаны площади временных зданий и сооружений, потребность в транспортных средствах и коммунальном обеспечении.

В разделе безопасности проведен анализ методов обеспечения безопасности на строительной площадке.

Экологический раздел рассматривает вопрос мер по охране природной окружающей среды при строительстве объекта и применяемые проектные мероприятия.

В научно-исследовательском разделе производился анализ мелкозаглубленных плитных фундаментов типа "Утепленная шведская плита".

В целом выпускная квалификационная работа выполнена в полном объеме и дает полную характеристику производимых работ.



Список использованных источников

.       СанПиН 2.4.1.3049-13 "Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций", утвержденный постановлением Главного государственного санитарного врача Российской Федерации от 15.05.2013 №26.

2.      Маклакова, Т.Г. Конструкции гражданских зданий: учебник для студентов вузов, обучающихся по всем строительным специальностям / Т.Г. Маклакова, С.М. Нанасова / под ред. Т.Г. Маклаковой - 3-е доп. и перераб. изд. - М: АСВ, 2012 . - 295 с.

.        СП 50.13330.2012. Свод правил. Тепловая защита зданий: актуализированная редакция СНиП 23-02-2003:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России)30.06.2012.-Введ. 1.06.2013. - М: Национальные стандарты,2011. - 50 с.

.        СП 131.13330.2012. Свод правил. Строительная климатология: актуализированная редакция СНиП 23-01-99:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России)30.06.2012 № 275. - Введ. 1.01.2013. - М: Национальные стандарты, 2012. - 124 с.

.        ГОСТ 530-2012. Кирпич и камень керамические. Общие технические условия. - Введ.01.07.2013. -М: Стандартинформ, 2013.-14 с.

.        ГОСТ 30674-99. Блоки оконные из поливинилхлоридных профилей. Технические условия. - Введ.01.01.2001.- М:Стандартинформ, 2001.-9 с.

.        ГОСТ 24698-81. Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция, размеры. - Введ.01.01.1984. - М: Стандартинформ, 1981. - 12 с.

.        ГОСТ 6628-88. Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция. - Введ.01.01.1989.- М: Издательство стандартов, 1989.- 13 с.

.        СП 50.13330.2012. Свод правил. Бетонные и железобетонные конструкции. Основные положения: актуализированная редакция СНиП 52-01-2003:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России)29.12.2011 № 635/8. - Введ. 1.01.2013. - М: Национальные стандарты, 2013. - 147 с.

.        СП 20.13330.2011. Свод правил. Нагрузки и воздействия: актуализированная редакция СНиП 2.01.07-85*: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 27.12.2010 № 787 - введ. 10.05.2010 - М: Национальные стандарты, 2010. - 79 с.

.        СП 64.13330.2012. Свод правил. Деревянные конструкции: актуализированная редакция СНиП II-25-80: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 28.12.2010 № 826. - Введ. 20.05.2011. - М: Национальные стандарты, 2012. - 131 с.

.        Технология строительного производства. Учебник для вузов /С.С. Атаев, Н.Н. Данилов, Б.В. Прыкин- М:Стройиздат, 1984. - 559 с.

.        ВСН 33-95. Ведомственные строительные нормы. Инструкция по применению химических добавок в цементных растворах при возведении жилых и общественных зданий в зимнее время: утвержден научно-техническим управлением Департамента строительства 21.11.1195. - Введ. 01.01.1996. - М: НИИМосстрой, 1995. - 42 с.

.        СП 82.101.98. Свод правил. Приготовление и применение растворов строительных: утвержден письмом Госстроя России 15.07.1998 № АБ-20-218/12. - Введ. 15.07.1998. - М: Тулаоргтехстрой, 1995. - 93 с.

15.   СП 70.13330.2012. Свод правил. Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87: утвержден приказом Федерального агентства по строительству и жилищно-коммунальному хозяйству (Госстрой) 25.12. 2012. - Введ.1.07.2013. - М: Национальные стандарты. - 191 с.

.       Соколов, Г.К. Технология и организация строительства: учебник для студ. сред. проф.образования. - М: Издательский центр "Академия",2008. -528 с.

17.    ГОСТ 12.1.046-85. Нормы освещения строительных площадок. - Взамен СН 81-80. -Введ. 01.01.1986. - М: Госкомитет СССР, 1986. - 14 с.

.        ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. -Введ. 07.01.1979. - М: Госкомитет СССР, 1979. - 5 с.

.        ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ. -Введ. 07.01.1979. - М: Госкомитет СССР, 1979. - 5 с.

20.   СП 124.13330.2012. Свод правил. Тепловые сети: Актуализированная редакция СНиП 41-02-2003:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 30.06.2012. - Введ. 1.01.2013 - М: Национальные стандарты, 2012. - 84 с.

.       СП 31.13330.2012. Сводправил. Водоснабжение. Наружные сетии сооружения: Актуализированная редакция СНиП 2.04.02-84*:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.2011 № 635/14. - Введ. 1.01.2013 - М: Национальные стандарты, 2012. - 73 с.

22.    СП 62.13330.2011. Сводправил. Газораспределительныесистемы: Актуализированная редакция СНиП 42.01.2002-84*:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 27.12.2010 № 780. - Введ. 1.01.2013 - М: Национальные стандарты, 2012. - 65 с.

.        СП 49.13330.2010. Свод правил. Безопасность труда в строительстве. Часть I. Общие требования: Актуализированная редакция СП 12.135.2003:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 27.11.2009. - Введ. 24.12.2010 - М: СТО НОСТРОЙ, 2010. - 68 с.

.        СП 49.13330.2010. Свод правил. Безопасность труда в строительстве. Часть II. Строительное производство: Актуализированная редакция СП 12.135.2003:утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 27.11.2009. - Введ. 24.12.2010 - М: СТО НОСТРОЙ, 2010. - 53 с.

.        СП 48.13330.2011. Свод правил. Организация строительства: актуализированная редакция СНиП 12-01-2004: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 27.12.2010 № 781 - Введ. 20.05.2011- М: ОАО "ЦПП", 2010.- 28 с.

.        СП 45.13330.2012. Свод правил. Земляные сооружения, основания и фундаменты: Актуализированная редакция СНиП 3.02.01-87: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.2011. - Введ. 01.01.2013. - М: Национальные стандарты, 2012. - 34 с.

.        СП 28.13330.2012. Свод правил. Защита строительных конструкций и сооружений от коррозии: Актуализированная редакция СНиП 2.03.11-85: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.2011. - Введ. 01.01.2013. - М: Национальные стандарты, 2012. - 17 с.

.        СП 71.13330.2012. Свод правил. Изоляционные и отделочные покрытия: актуализированная редакция СНиП 3.04.01-87: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.2011 № 635/2 - Введ. 1.01.2013 - М: ОАО "ЦПП", 2010.- 19 с.

.        СП 82.13330.2012. Свод правил. Благоустройство территорий: актуализированная редакция СНиП III.10.75: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.2010 - Введ. 18.07.2011 - М: Национальные стандарты, 2012.- 18 с.

.        ГОСТ 12.3.002-75. ССБТ. Процессы производственные. Общие требования безопасности. - Введ. 01.01.1975. - М: Госстандарт СССР, 1975.- 22 с.

.        СП 45.13330.2012. Свод правил. Земляные сооружения, основания и фундаменты: актуализированная редакция СНиП 3.02.01-87: утвержден приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.2011. - Введ. 01.01.2013. - М: Национальные стандарты, 2012. - 34 с.

.        ТСН 40-303-2003. Территориально-строительные нормы. Руководство по применению микротоннелепроходческих комплексов и технологий микротоннелирования при строительстве подземных сооружений и прокладке коммуникаций закрытым способом: утверждено постановлением правительства Москвы 3.06.2004 № 530-ПП. - Введ. 3.08.2004. -М: Госстрой России,2004. - 39 с.

.        Строительная изоляция "Paroc" - Общая информация о возгорании [Электронный ресурс]: сайт. - Режим доступа: #"902256.files/image217.gif">

Рисунок 1 - Музыкальный зал

Рисунок 2 - Спальня

Рисунок 3 - Игровая

Приложение 3

Так как здание является детским садом, рассмотрим площадь горизонтальной проекции f детей разных возрастных групп. Примем площадь горизонтальной проекции f наибольшую. Данные из публикации в www.firepress.ru ИЗДАТЕЛЬСТВО "ПОЖНАУКА" эвакуация детей в зданиях учебно-воспитательных учреждений.

Таблица 1 - Среднее значение горизонтальной проекции

Возрастная группа	Количество замеров	Среднее значение fср, м²/чел.	Среднеквадратичное отклонение	Расчетное значение fр, м²/чел.
Младшая	27	0,0247	0,00114	0,033
Средняя	69	0,0282	0,00170
Старшая	48	0,0325	0,00211

Приложение 4

Рисунок 1 - Расчетные зависимости
