Двухэтажный индивидуальный жилой дом в г. Вологде

Двухэтажный индивидуальный жилой дом в г. Вологде

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

.1 Генплан. Благоустройство территории

.2 Объемно - планировочное решение

.3 Конструктивное решение

.3.1 Конструктивная схема

.3.2 Фундаменты

.3.3 Стены

.3.4 Окна и двери

.3.5 Перегородки

.3.6 Перекрытия

.3.7 Крыша

.3.8 Кровля

.3.9 Лестницы

.3.10 Полы

.4 Наружная и внутренняя отделка

.5 Инженерные коммуникации

.5.1 Водоснабжение и канализация

.5.2 Отопление и вентиляция

.5.3 Газоснабжение

.5.4 Электроснабжение

.6 Теплотехнический расчет ограждающих конструкций

.6.1 Теплотехнический расчет наружных стен

.6.2 Теплотехнический расчет чердачного перекрытия

.6.3 Теплотехнический расчет подпольного перекрытия

. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Расчёт фундаментов по оси

.1.1 Сбор нагрузок на фундамент

.1.2 Определение глубины заложения фундамента

.1.3 Определение ширины подошвы фундамента

.1.4 Определение расчетного сопротивления грунта R и уточнение ширины подошвы фундамента b

.1.5 Определение механической характеристики грунта

.1.6 Ширина подошвы фундамента

.1.7 Расчет тела фундаментной плиты

.1.8 Расчет осадки фундамента методом послойного суммирования

.2 Расчет стропил

.2.1 Сбор нагрузок

.2.2 Определение полной расчетной и нормативной нагрузки

.2.3 Подбор сечения

.3 Сравнение утеплителей

. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Область применения

.2 Технология и организация выполнения работ

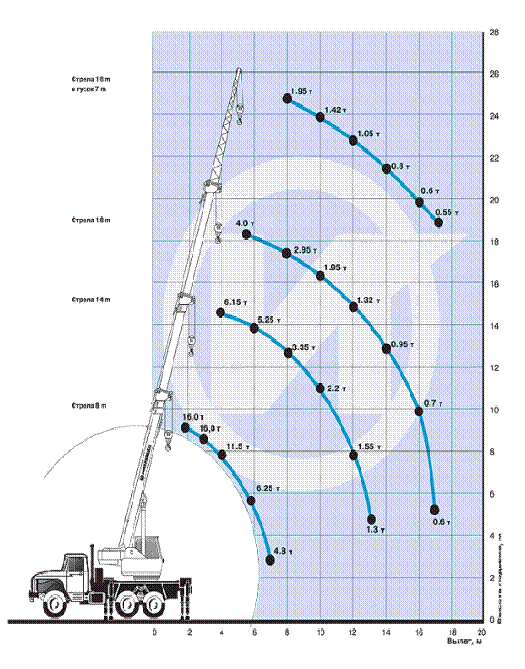

.3 Подбор монтажного крана

.4 Требования к качеству и приемке работ

.5 Техника безопасности

.6 Потребность в ресурсах

.7 График производства работ

.8 Технико-экономические показатели

. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

.1 Общие данные

.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

.2.1 Подготовительный период

.2.2 Основной период строительства

.3 Стройгенплан

.4 Расчёт численности персонала строительства

.5 Расчет временных зданий и сооружений

.6 Расчет потребности в коммунальном обеспечении

.6.1 Расчет потребности в воде

.6.2 Расчёт потребности в электроэнергии

.6.3 Расчет потребности в сжатом воздухе

.6.4 Расчет потребности в тепле

.7 Расчет площадей складов материалов, изделий и конструкций

.8 Технико-экономические показатели

. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

.1 Системы пожаротушения, дымоудаления и системы оповещения

.1.1 Дымоудаление

.1.2 Системы пожаротушения

.1.3 Системы оповещения

.2 Утилизация строительных отходов

.2.1 Переработка строительных отходов

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ПРИЛОЖЕНИЕ

ВВЕДЕНИЕ

Для выпускной квалификационной работы выбрана тема «Двухэтажный индивидуальный жилой дом в г. Вологде».

Здание выполнено из кладки керамических блоков, что сейчас достаточно актуально, ведь строительство домов из экологичных материалов в современном домостроении приветствуется. Построенные из керамики дома имеют максимально комфортный микроклимат помещений. Стены керамических домов поддерживают в квартире наиболее оптимальный баланс влажности, что важно для здоровья людей. Керамические блоки обладают теплосберегающими свойствами. Пористая структура материала позволяет удерживать тепло внутри помещения. Летом в керамическом доме прохладно, а зимой тепло.

Основная задача при проектировании - создание традиционного образа индивидуального малоэтажного жилого здания. Достигается за счёт применения определённых материалов в наружной отделке здания, пропорций и архитектурных приёмов в экстерьере здания.

Жилой дом запроектирован в соответствии с действующими нормами и правилами, с учетом природно-климатических особенностей региона и отвечающие основным требованиям, предъявляемым к данным зданиям, в частности:

достаточные размеры помещений;

оптимальное соотношение длины и ширины;

надлежащее освещение;

- возможность быстрой эвакуации на случай пожара.

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

Исходные данные:

место строительства - г. Вологда;

климатический район- IV (по снеговой нагрузке) - 2,4 кПа;

нормативная глубина промерзания грунта - 1,53 м;

степень огнестойкости - II;

степень долговечности - II;

степень ответственности - II;

расчетная температура внутреннего воздуха +20 - +22°С;

расчетная температура наружного воздуха -32°С;

преобладающее направление ветра холодного периода юго-западное.

Геологические данные по участку строительства приведены в таблице 1.1

Таблица 1.1 - Геологические данные

Наименование грунта	Природная влажность,%	Плотность	Плотность частиц г/см3	Коэффициент пористости	Влажность на гр. текучести%	Число пластичности %	Показатель текучести	Коэффициент водонасыщения
1	2	3	4	5	6	7	8	9
1.Суглинок легкий мягкопластичной консистенции	25,3	1,96	1,56	0,75	0,383	9,5	0,52	0,92
2.Суглинок легкий тугопластичный	19,3	2,08	2,73	0,57	0,432	11,2	0,42	0,93
3.Суглинок тяжелый тугопластичный, полутвердой консистенции	18,4	2,18	2,72	0,48	0,45	13,4	0,24	1,0

1.1 Генплан. Благоустройство территории

Генплан выполнен в соответствии с основными требованиями [13] и [14] для проектирования гражданских зданий и привязан к местным геологическим и топографическим условиям района застройки.

Планировочные отметки проектируемого здания определены с учётом рельефа местности и связаны с инженерно-геодезическими отметками.

Для необходимых санитарно-гигиенических условий на площадки намечен комплекс мероприятий по благоустройству и озеленению.

Проектируемое здание располагается на участке площадью 1500,0 м². Главным фасадом здание ориентировано на южную сторону. Его расположение принято согласно направлению господствующих западных ветров, также с учетом инсоляции и привязки к местности.

Планировочные отметки здания рассчитаны с учетом рельефа местности. Вертикальная планировка участка выполняется с учетом организации нормального отвода поверхностных вод от здания в пониженные места естественного рельефа или ливневую канализацию.

На территории участка кроме проектируемого здания располагаются: площадка для отдыха взрослых, площадка для отдыха детей, баня, гараж, мастерская, бассейн, сад, фонтан.

С фасада дома участок огорожен не сплошным забором, выполненным из кирпича и декоративных кованых прутьев, все другие стороны участка имеют ограждение в виде сплошного забора из листовой стали.

.2 Объемно - планировочное решение

Проектируемое здание двухэтажное с чердаком. Габаритные размеры в осях 1- 4 =14,2м; А - В=12,5м. Высота первого этажа 3,04м., высота помещений второго этажа 2,8м. Для сообщения между этажами разработана деревянная Г - образная лестница.

На первом этаже находится: жилая комната, гостиная, санузел, прихожая, тамбур, котельная, кухня, веранда.

На втором этаже находится: спортзал, три спальни, санузел, коридор бильярдная, оранжерея, лоджия. Основным путем для эвакуации служит главный вход, так же имеется запасный выход в котельной.

Степень огнестойкости здания II.

.3 Конструктивное решение

.3.1 Конструктивная схема

В проектируемом здании принята конструктивная схема с поперечными несущими стенами.

Пространственная жесткость здания обеспечивается за счет соответствующего расположения наружных и внутренних стен. Роль диафрагмы жесткости выполняют плиты перекрытия, связь которых со стенами обеспечивается за счет анкеров.

.3.2 Фундаменты

Фундамент запроектирован ленточный, который выполняется из монолитного железобетона. Ширина подошвы принята по расчету и равна под внутренние несущие стены и наружные стены 600 мм. Отметка подошвы фундамента находится на уровне -2,370.

Горизонтальная и вертикальная гидроизоляция фундамента выполнена из трех слоев холодной битумной мастики.

Для отвода поверхностных вод по периметру здания устроена асфальтобетонная отмостка шириной 1000 мм по щебёночному основанию уклоном 4%, а также ливневая канализация выполненная из пластиковых труб диаметром 110 мм различной длины по всему периметру здания.

1.3.3 Стены

В проектируемом здании наружные стены однослойные, выполнены из крупноформатных керамических поризованных блоков Porotherm51, применяющихся для возведения несущих внешних однослойных стен, не требующих дополнительного утепления. Технические характеристики блоков: морозостойкость F-50, теплопроводность λ=0,143, Вт/(м*С), паропроница-емость μ = 0,14 , мг/(м*ч*Па), водопоглощение 19%, марка по прочности М100, габаритные размеры 510х250х219, мм. Кладка блоков выполняется на тёплой кладочной смеси Porotherm TM с однорядной перевязкой швов. Стены оштукатуриваются с наружной и внутренней поверхности легкой штукатуркой Porotherm LP толщиной 20 мм. Общая толщина наружных стен составляет 550 мм.

Толщина внутренних кирпичных несущих стен - 400 мм. Внутренние и наружные стены привязаны к разбивочным осям из условия опирания на стены плит перекрытия. Расстояние от внутренней грани несущей продольной и поперечной наружной стены до координационной оси равно 150 мм, внутренние стены - с «центральной привязкой».

Кладка стен ведется с учетом данных по пропуску инженерных коммуникаций.

Крепление окон и дверей следует производить при помощи пластиковых дюбелей с длиной, необходимой для прохождения не менее трех перегородок камня. Крепление тяжелых металлических дверей осуществляется при помощи химических дюбелей. Поверху проемы перекрыты монолитными железобетонными перемычками, с утеплителем из пеноплэкса.

.3.4 Окна и двери

В проектируемом здании принимаем оконные блоки с двухкамерным стеклопакетом. В проекте оконные блоки приняты пластиковые раздельной конструкции с двумя стеклопакетами. Размеры оконных проемов: 1500х1000; 1500х2000; 4550х2000. Окна открываются внутрь. Состоят из оконных коробок, остеклённых переплётов и подоконных досок. В проектируемом здании оконные блоки приняты по ГОСТ 30674-99. Откосы оконных проёмов оштукатуриваются внутри и снаружи. Швы между блоками и простенком заполняют монтажной пеной. После заполнения окрашивают масляной краской. Со стороны улиц у оконного блока устанавливается металлический слив.

В проектируемом здании разработано 6 типоразмеров дверей по ГОСТ 31173-2003 и ГОСТ 6629-88.

Швы между блоками и простенком заполняют монтажной пеной. И закрываются наличником. После заполнения окрашивают масляной краской. Открытие дверей предусмотрено с учетом взаимного расположения помещений, а так же путей эвакуации. В проекте приняты деревянные глухие двери и остеклённые двери для проемов с размером 2000х800мм. и 2000х1000мм. Наружные двери металлические для проема 2000х1000мм.

.3.5 Перегородки

Перегородки выполняются толщиной 120 мм из керамического полнотелого кирпича ГОСТ 530-2012 М75 на растворе М50 с армированием 2d6 А240 через пять рядов кладки. Перегородки устанавливают на железобетонную плиту перекрытия и защемляют чистым полом.

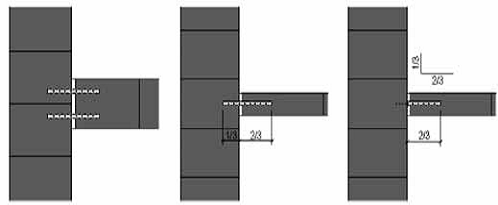

Перегородки устанавливают на железобетонную плиту перекрытия и защемляют чистым полом. В процессе возведения их не доводят до несущих конструкций перекрытий на 20 мм во избежание передачи на них нагрузки (зазор впоследствии заполняется герметиком). Для связи перегородок со стенами предусмотрены выпуски арматуры.

.3.6 Перекрытия

В выпускной квалификационной работе проработан вариант сборного ж/б перекрытия из плит с круглыми пустотами.

Все плиты имеют анкерные стальные связи между собой и с несущими стенами, для создания жесткого единого диска перекрытия. К наружным стенам плиты крепятся T-образными анкерами - позиция Ан-1, а между собой прямыми стержнями -позиция Ан-2. Для защиты анкеров от коррозии их покрывают цементным молоком. В продольных боковых гранях плит предусматривается устройство круглых углублений, которые после замоноличивания стыка между плитами перекрытий образуют шпоночный шов, гарантирующий совместную работу на сдвиг в вертикальном и горизонтальном направлениях.

Плиты перекрытий укладываются на стены по выровненному слою цементного раствора М-150 толщиной 20мм с тщательной заделкой швов между ними. Между торцами панелей и кладкой торцовых стен, прокладываются утеплитель пеноплэкс.

Минимальное опирание панелей на стены должно быть: при длине панелей свыше 4000 мм- не менее 120 мм.

Торцы панелей, опирающиеся на внутренние стены, должны быть заделаны тяжелым бетоном, а наружные стены - легким бетоном на глубину не менее 150 мм.

.3.7 Крыша

В проектируемом здании разработана 4-х скатная вальмовая крыша. Основными элементами, которой являются: мауэрлат, прогон, стропильная нога, стойка, подкос. Несущим элементом крыши является стропильные ноги с сечением доска 2х50×150 мм с шагом - 0,9 м.

Элементы стропил изготовить из древесины хвойных пород 1 категории. Пороки древесины - гниль, червоточина, трещины исключить.

Элементы стропил, соприкасающиеся с кладкой, изолируют 2 слоями рубероида на битумной мастике. Антисептирование древесины осуществляется 3% раствором фтористого натрия; произвести огнезащитную обработку растворами антипиренов.

В местах пересечения скатов крыши устанавливают диагональные стропильные ноги. Все сопряжения стропил усиливают креплениями. Для вентиляции крыши предусматривают диагональные стропильные ноги.

Мауэрлат укладывается в местах опирания стропильных ног на каменные стены, по слою гидроизоляции, для закрепления концов стропильных ног и распределения давления на большую площадь каменной кладки. Мауэрлат выполнен из бруса сечением 150×150 мм. Крепят его к деревянным антисептированным пробкам с помощью ершей. Стойка служит для опирания прогона сечением 150×150 мм. Вылет составляет 500мм от наружной грани стены.

Для вентиляционных шахт в крыше вырезаны по месту отверстия, не нарушая несущей конструкции стропил.

.3.8 Кровля

В проектируемом здании разработана кровля из листовой оцинкованной стали t = 0,7 мм (ГОСТ 14918-80^*). Основанием под кровлю является разреженный настил из доски сечением 30×100 мм с шагом 200 мм.

Между собой листы кровельной стали соединяются фальцами.

Величина отгиба листов для устройства лежащих фальцев принимается 15 мм, стоячих-20 мм для одной и 35 мм для другой стороны картины. Картины укладываются так, чтобы лежачие фальцы имели разбежки 40-50 мм. Кляммеры ставят с шагом 1300мм. В коньке и на ребрах устраивается гребень в виде стоячего фальца. Вокруг вентиляционных шахт кровельные воронки, плотно охватывающие кладку.

Стропильная конструкция изготовлена из брусчатого пиломатериала, хвойных пород влажностью не более 25% - сосна 1 сорта.

Уклон крыши на всех скатах составляет 20^о.

1.3.9 Лестницы

В здании для сообщения между этажами предусмотрена «Г»- образная деревянная лестница с уклоном 1:2. Ширина проступи 300мм, высота ступени 150мм. Ширина лестничного марша составляет 900 мм. Так же предусмотрены ограждения с поручнями высотой 900 мм. Лестничная клетка расположена на отметке +1650 и имеет размер 1100х900, предусматривается освещение от электросети.

Фундамент под крыльцо выполнен из монолитного бетона. Площадка размерами 2500х1800мм. Высота ступи 150мм, глубина ступени 300мм.

Для связи с чердачным помещением предусмотрена складная деревянная лестница.

.3.10 Полы

В проектируемом здании приняты 4 вида поверхности полов: керамическая плитка, линолеум, ламинат, цементная стяжка.

Таблица1.2- Спецификация полов

Наименование помещения	Тип пола	Вид покрытия	Площадь, м²
1	2	3	4
1 этаж
Санузел, кухня	1	Керамическая плитка Цементная стяжка Полиэтиленовая пленка Пеноплэкс Ж/б плита перекрытия	11,24
Жилая комната, гостиная	2	Ламинат Цементная стяжка Полиэтиленовая пленка Пеноплэкс Ж/б плита перекрытия	40,97
Прихожая, тамбур, котельная	3	Линолеум Цементная стяжка Полиэтиленовая пленка Пеноплэкс Ж/б плита перекрытия	40,49
Веранда	7	Цементная стяжка Ж/б плита перекрытия	5,73
2 этаж
Санузел	4	Керамическая плитка Ж/б плита перекрытия	7,26
Спальни, бильярдная	5	Ламинат Ж/б плита перекрытия	70,86
Спортзал, коридор, оранжерея	6	Линолеум Ж/б плита перекрытия	37,42
Лоджия	7	Цементная стяжка Ж/б плита перекрытия	5,52

.4 Наружная и внутренняя отделка

Цоколь дома, выполнен из керамических кирпичей на цементно-песчаном растворе M 150, и облицован натуральным камнем Tian-shain-26.

Стены жилого дома оштукатурены легкой штукатуркой Porotherm LP толщиной 20 мм. Фасадный декор выполнен в виде обрамления окон, дверей и карнизов с помощью лепнины из пластика.

Таблица 1.3 - Виды отделки элементов фасада

Элемент	Вид отделки	Цвет
1	2	3
1.Стены	Легкая штукатурка Porotherm LP окрашенная фасадной краской	Оранжевый
2.Декор	Лепнина из полиуретана	Белый
3.Цоколь	Натуральный камень Tian-shain-26	Тёмно-серый
4.Окна	ПВХ	Белый
5.Двери	Металлические	Коричневый
6.Кровля	Кровельная сталь	Синий

Стены и перегородки во всех помещениях оштукатуриваются легкой штукатуркой Porotherm LP толщиной 10мм., Наружные несущие стены оштукатуриваются толщиной 20мм. Жилые комнаты, прихожая, тамбур и коридор оклеиваются обоями. В санузлах облицовка выполнена в виде керамической плитки. В спортзале, котельной, оранжерее и кухне стены окрашены, по фронту оборудования на кухне предусмотрен “фартук” из керамической плитки на высоту 1,5м. Для всех стен предусматривается наличие напольных и потолочных плинтусов. Розетки расположены только на внутренних стенах и перегородках. Электросеть располагается в специальных штробах внутренних стен, линии сети проводятся под плинтусом. Также для архитектурной завершенности в используют потолочные плинтуса из пенопласта. Виды отделки помещений указаны в таблице.

Таблица 1.4-Виды отделки внутренних помещений

Элемент	Вид отделки	Цвет
1	2	3
1. Жилая комната, гостиная	Оклейка стен обоями по штукатурке	Белый
2. Спальни, коридор	Оклейка стен обоями по штукатурке	Кремовый
3. Тамбур, прихожая	Оклейка стен обоями по штукатурке	Бежевый
4. Спортзал, котельная.	Окраска водоэмульсионной краской по штукатурке	Коричневый
5. Кухня, оранжерея.	Окраска водоэмульсионной краской по штукатурке. “Фартук” на кухне из керамической плитки	Зеленый Белый
6.Санузлы	Керамическая плитка	Синий с белым

.5 Инженерные коммуникации

В проектируемом здании инженерные сети запроектированы в соответствии с требованиями безопасности.

Источником водоснабжения является сети г. Вологда, подключение водопровода существующей наружной системе осуществляется в водопроводном колодце.

.5.1 Водоснабжение и канализация

Индивидуальная разработка частей водоснабжения и канализации проекта выполнена согласно техническим условий на проектирование.

Проектом предусмотрены следующие сети: хозяйственно-питьевой водопровод, сеть горячего водоснабжения, бытовая канализация.

Расчет систем водопровода и канализации выполнены согласно [15].

Монтаж и приемку сантехнических устройств производится в соответствии с [16].

Монтаж трубопроводов холодного и горячего водоснабжения при диаметре 80 мм включительно производится из стальных водогазопроводных оцинкованных труб с соединением их на сварке в защитной среде углекислого газа или резьбе с обязательной торцовкой муфт.

Трубы холодного и горячего водоснабжения прокладываются открыто по стенам здания окрашиваются масляной краской за два раза.

Стоянки горячего водоснабжения в местах пересечения их с перекрытиями должны заключаться в гильзы из оцинкованной кровельной стали. Края гильз должны выступать выше пола санузла на 10 мм.

Трубы канализации прокладываются выше уровня отметки пола на 100мм. Уклон, расстановка ревизий прочисток приняты по [15].

.5.2 Отопление и вентиляция

Проект отопления и вентиляции выполняют согласно [17].

В данном доме разработана система отопления «водяной теплый пол» - это замкнутая система труб с подогретым носителем, располагающаяся под напольным покрытием. В этот комплекс входят трубы, циркуляционный насос, фитинги, соединительные элементы, коллектор, запирающая арматура, воздухоотводчики, рантовые компенсационные ленты и другие составляющие. Теплые полы водяные выполняют единственную функцию - подогрев нижнего интерьерного пространства с равномерным распределением тёплого воздуха по всему помещению. При этом в отличие от радиаторной системы отопления теплоотдача осуществляется со значительной по размерам площади с естественной циркуляцией снизу вверх. Потери тепла в этом случае практически отсутствуют, а климатический комфорт, формирующийся в нижнем пространстве, идеально подходит для организма человека.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения. Конструкция бетонного пола регламентирована положениями [18], в которых можно найти все требования и описания систем этого типа. Горячее водоснабжение от газового водонагревательного котла.

В местах прохождения вент каналов в количестве два и более укладывают сетки из проволоки обыкновенной холоднотянутой диаметром 3 В500 с ячейками 50х50 через три ряда кладки. В верхних трех рядах под перекрытием сетки укладываются в каждом ряду.

Проектом предусмотрена вытяжная система вентиляции с естественным побуждением. Вытяжка естественная осуществляется из помещения кухни - 60 м³/час, ванной комнаты - 25 м³/час и санузлов - 25 м³/час. Приток в каждую квартиру подается путем инфильтрации. Воздуховоды выполнены из листовой оцинкованной стали толщиной от 0,5 до 0,7 мм. Естественная вытяжка - стальными воздуховодами идет от низлежащих этажей магистральным трубопроводом, к которому поэтажно присоединяются воздуховоды от ванных, кухонь и санузлов, до чердака.

.5.3 Газоснабжение

Газовые вводы приняты настенными.

Разводка газопровода запроектирована в соответствии [19]. Газовые стояки прокладываются открыто в кухне. При пересечении стен газопровод заключается в футляр. Пространство между газопроводом и футляром заполнить просмоленной паклей и битумом.

Крепление газопровода осуществляется с помощью хомутов. После опрессовки газопровод окрашивается масляной краской за 2 раза.

1.5.4 Электроснабжение

Вводно-распределительное устройство устанавливается в котельной.

В качестве распределительного элемента использован щит «ЩРУ-3В24(зо)К» со встроенным однофазным электросчетчиком «СЕ101».

Прокладка магистральных линий ведутся скрытно в штробах кирпичных стен в пластиковых трубах.

.6 Теплотехнический расчет ограждающих конструкций

Исходные данные:

площадка строительства: Вологодская область, г.Вологда,

тип здания (помещения) - «жилые»,

тип конструкции - «наружная стена»,

условия эксплуатации - «A»,

.6.1 Теплотехнический расчет наружных стен

Расчет выполняется в соответствии с требованиями [1], [3].

Таблица 1.5 - Конструкция наружной стены

Название	Толщина, м	Теплопроводность материала, Вт/(м.ос)
1. Легкая штукатурка Porotherm LP	d = 0,02	l= 0,25
2. Керамические блоки Porotherm 51	d = 0,51	l=0,143
3. Легкая штукатурка Porotherm LP	d = 0,02	l= 0,25

а) Определим требуемое сопротивление ограждающей конструкции R_огр исходя из ГСОП (градус - сутки отопительного периода)

ГСОП = (t_вн.- t_от.п.)_·z_от.п.., ^оС*сут, (1.1)

где t_вн. = 22 ^оС - температура внутреннего воздуха для жилых помещений,

t_от.п. = -4 ^оС - средняя температура отопительного периода в г. Вологда,

z_от.п.. = 228- число суток отопительного периода в г. Вологда.

ГСОП = (22 - (-4))×228=5928 ^оС*сут.

где: а = 0,00035 - коэффициент теплоотдачи наружной поверхности стен,

b = 1,4 - коэффициент теплоотдачи внутренней поверхности стен

R^о_{тр. стен.}= 0,00035*5928+1,4 = 3,475, ^оС/Вт

б) Фактическое термическое сопротивление наружных стен R_о.стен. :

R_о = 1/а_в. + 1/а_н. + SR_i, , м ² _* ^оС/Вт _, (1.3)

где: а_в. = 8,7 - коэффициент теплоотдачи внутренней поверхности стен, а_н. = 23 - коэффициент теплоотдачи наружной поверхности стен,

SR_i - сумма термических сопротивлений многослойной ограждающей конструкции.

R_о = (1/8,7 + 1/23 + 0,02/0,25 + 0,51/0,143 + 0,02/0,25) = 3,884, м² ◦C/Вт

R_о = 3,884 м ² _* ^оС/Вт > R_тр= 3,475 м ² _* ^оС/Вт - условие выполняется.

Таблица 1.6- Конструкция чердачного перекрытия

Название	Толщина, м	Теплопроводность материала, Вт/(м.ос)
1. Вагонка из лиственницы	d = 0,015	l= 0,13
2. Пароизоляция	d = 0,002	l = 0,04
3. Пенопласт ПСБС-15	d = 0,150	l = 0,037
4. Настил из досок	d = 0,040	l = 0,09

1.6.2 Теплотехнический расчет чердачного перекрытия

а) Определим требуемое сопротивление ограждающей конструкции R_отр, исходя из ГСОП (градус - сутки отопительного периода) по формуле:

R^о_{тр. чердака.}= 0,00045*5928+1,9 = 4,568, ^оС/Вт

б) Фактическое термическое сопротивление перекрытия R_о находим по формуле (1.3),

R_о =(1/8,7 + 1/12 + 0,015/0,13 + 0,002/0,04 + 0,150/0,037 + 0,040/0,09) = 4,861 м^оС/Вт.

R_о = 4,861 м ² _* ^оС/Вт > R_тр= 4,568 м ² _* ^оС/Вт - условие выполняется.

Таблица 1.7- Конструкция подпольного перекрытия

Название	Толщина, м	Теплопроводность материала, Вт/(м.ос)
1. Ж/Б плита перекрытия	d = 0,220	l= 0,169 (общая)
2. Пеноплэкс комфорт	d = 0,150	l = 0,031
3. Пароизоляция	d = 0,002	l = 0,04
4. Цементно песчаная стяжка	d = 0,070	l = 1,3

.6.3 Теплотехнический расчет подпольного перекрытия

а) Определим требуемое сопротивление ограждающей конструкции R_отр, исходя из ГСОП (градус - сутки отопительного периода) по формуле:

R^о_{тр. подполья.}= 0,00045*5928+1,9 = 4,568 ^оС/Вт

б) Фактическое термическое сопротивление перекрытия R_о находим по формуле (2.2),

R_о =(1/8,7 + 1/23 + 0,169 + 0,150/0,031 + 0,002/0,04 + 0,070/1,3) = 5,270 м^оС/Вт.

R_о = 5,270 м ² _* ^оС/Вт > R_тр= 4,568 м ² _* ^оС/Вт - условие выполняется.

2. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Расчет фундаментов по оси 2

Таблица 2.1 Сбор нагрузок на междуэтажное перекрытие, Па

Вид нагрузки	Подсчёт	Норм. нагр.	Расчёт. нагр.
1. Линолеум - 3мм	=33,01,239,6
2. ЦПС-70мм	14001,31820
3. Пеноплэкс	52,51,368,2
Итого вес пола	1+2+3	1485,5		1927,8
4. Вес железобетонной плиты	31111,13422
Итого постоянная	4+5	4596,5	-	5349,8
5. Временная (полезная)	Тб 8.3 СП20.13330.2011 <https://www.google.ru/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0ahUKEwjw8IzrxuLKAhUL1ywKHUaPC-YQFggbMAA&url=http%3A%2F%2Fdocs.cntd.ru%2Fdocument%2F1200084848&usg=AFQjCNEZsWxerIM_6P6yZ_gaC8VSmUxNvA&sig2=S-zAy_00kbZl3UBGvBHnCw&bvm=bv.113370389,d.bGg> п.115001,31950
Итого полная	6+7	6096,5	-	7299,8

2.1.1 Сбор нагрузок на фундамент

Полная расчетная нагрузка на плиту перекрытия без учета собственного веса составляет:

=_кв.м.-_с.в., кПа, (2.1)

= 7299,8-3422=3877,8Па=3,9 кПа

=3,94кПа, следовательно, плита относится к 4 группе по несущей способности, тогда марка плиты будет ПК 60,15-4.

Город Вологда относится к IV району по снеговой нагрузке,=2,4кПа. Коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие =1 при угле наклона кровли =20. Полное расчетное значение снеговой нагрузки S на горизонтальную проекцию покрытия:

, Н/м, (2.2)

 Н/м

Таблица 2.2 Сбор нагрузок на горизонтальную проекцию покрытия, Н/м

Вид нагрузки	Подсчет	Норм. нагр.	Расч. нагр.
1. Оцинкованная сталь	58.71,0561.63
2. Обрешетка	75.61,183.1
3. Стропила	-	500	1,1	550
Итого постоянная	1+2+3	634.3	-	694.73
4. Снеговая IV р-н	16801.42352
Итого полная	4+5	2314.3	-	3046.7

Таблица 2.3 Сбор нагрузок на чердачное перекрытие, Н/м

Вид нагрузки	Подсчет	Норм. нагр.	Расч. нагр.
1. Обшивка из вагонки	1201,3156
2. ПСБС-15	22,51,227,0
3. Пароизоляция	181,221,6
4. Настил из досок	2001,3260
5. Балки перекрытия	-	1000	1,1	1100
Итого постоянная	1+2+3+4+5	1360,5	-	1564,6
6. Временная	Тб 8.3 СП20.13330.2011 <https://www.google.ru/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&uact=8&ved=0ahUKEwjw8IzrxuLKAhUL1ywKHUaPC-YQFggbMAA&url=http%3A%2F%2Fdocs.cntd.ru%2Fdocument%2F1200084848&usg=AFQjCNEZsWxerIM_6P6yZ_gaC8VSmUxNvA&sig2=S-zAy_00kbZl3UBGvBHnCw&bvm=bv.113370389,d.bGg> п.87001,3910
Итого полная	5+6	2060,5	-	2474,6

Внутренние несущие стены имеют толщину t=380мм  0,4м, высота стены здания = 6,3м, высота фундамента=1,9м, толщина фундамента =0,6м.

Тогда вес стены:

N_стⁿ=, Н/м, (2.3)

N_стⁿ=Н/м

N_фⁿ= Н/м, (2.4)

N_фⁿ=Н/м

Грузовая площадь на фундамент по оси 2:

 (2.5)

 (2.6)

Нагрузка на 1 погонный метр фундамента по оси 2:

, кН/м, (2.7)

кН/м

.1.2 Определение глубины заложения фундамента

Нормативная глубина промерзания  для г. Вологда.

Коэффициент влияния теплового режима здания:

k_h=0.7 при =+

Расчетная глубина промерзания грунта:

 (2.8)

Применяем глубину заложения подошвы фундамента равную 1,5м.

.1.3 Определение ширины подошвы фундамента

Грунт-основание: суглинок лёгкий, тугопластичный.

Расчетное сопротивление грунта кПа.

Показатель текучести .

Коэффициент пористости .

Предварительная ширина подошвы фундамента:

,  (2.9)

где кН/м³- средний удельный вес материала фундамента и грунта на его уступах.

м Примем .

.1.4 Определение расчетного сопротивления грунта R и уточнение ширины подошвы фундамента b

Средний удельный вес грунта над и под подошвой фундамента, если основание грунт №3.

кН/м³

кН/м³

Определяем приведенную глубину фундамента:

d1=hs+hcf· , (2.10)

d1

.1.5 Определение механической характеристики грунта

Сцепление грунта =23кПа.

Угол внутреннего трения =21°.

По величине  определяем безразмерные коэффициенты , , .

Определяем коэффициенты условий работы грунта и здания  и . Ширина подошвы фундамента принята b=0,6м b=10м, значит . Определяем расчетное сопротивление грунта:

, кПа, (2.11)

.1.6 Ширина подошвы фундамента

 (2.12)

(из условия толщины стены)

Давление под подошвой фундамента:

, МПа, (2.13)

кПа

260,5  383,59 кПа, следовательно, условие выполняется, ширина подошвы принята верно.

.1.7 Расчет тела фундаментной плиты

Реактивный отпор грунта от расчетной нагрузки:

, кПа, (2.14)

=1,2 - усредненный коэффициент надежности по нагрузке.

кПа

Расстояние от центра рабочей арматуры до подошвы фундаментной плиты:

 (2.15)

.1.8 Расчет осадки фундамента методом послойного суммирования

Осадка основания S с использованием расчетной схемы в виде линейно-деформируемого полупространства определяется методом послойного суммирования по формуле:

, см,(2.16)

где b - безразмерный коэффициент равный 0,8;

s_zp,i - среднее значение дополнительного нормального напряжения в i-ом слое грунта;

h_i и E_i - соответственно толщина и модуль деформации i-ого слоя грунта;

n - число слоев, на которое разбита сжимаемая толща основания в пределах H_акт.

Разобьем грунтовое основание на условные слои h_i , соблюдая условие:

h_i 0,4b,  Принимаю h_i=0,2 м.

Дополнительные вертикальные напряжения на глубине z от подошвы фундамента - s_zp определяются по формуле:

s_zp=a*Р₀, Па,(2.17)

где a - коэффициент, принимаемый по табл. 5.8 [6] в зависимости от формы подошвы фундамента, соотношения сторон прямоугольного фундамента и относительной глубины, равной:x=2*z/b

Р₀=Р-s_zq,0 - дополнительное вертикальное давление на основание;

Р- среднее давление под подошвой фундамента;

s_zq,0 - вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента.

При планировке срезкой принимается ,

где g - удельный вес грунта расположенного выше подошвы

Р₀=260,5-12,79=247,7 ·10³ Па

Вертикальное напряжение от собственного веса грунта s_zq на границе слоя, расположенного на глубине z от подошвы фундамента, определяется по формуле:

, Па,(2.19)

где g_i и z_i - соответственно удельный вес и толщина i-ого слоя грунта.

Нижняя граница сжимаемой толщи основания принимается на глубине

z = Н_акт, где выполняется условие s_zp=0,2*s_zq

Расчеты оформим в табличной форме.

Таблица 2.4 - Расчет осадки фундамента

№ слоя	Z,м	xaszp, Паszq, Па0,2*szq Па
	0	0	1	247,7·103	12,8·103
1	0,24	0,8	0,881	218,2·103	17,9*103	3,58·103
2	0,48	1,6	0,642	159,0·103	23,0·103	4,6·103
3	0,72	2,4	0,477	118,2·103	28,2·103	5,64·103
4	0,96	3,2	0,374	92,6·103	33,3·103	6,66·103
5	1,2	4	0,306	75,8·103	38,4·103	7,68·103
6	1,44	4,8	0,258	63,9·103	43,5·103	8,7·103
7	1,64	5,5	0,223	55,2·103	47,8·103	9,56·103
8	1,92	6,4	0,196	48,5·103	53,7·103	10,74·103
9	2,16	7,2	0,175	43,3·103	58,9·103	11,78·103
10	2,4	8	0,158	39,1·103	64,0·103	12,8·103
11	2,64	8,8	0,143	35,4·103	69,1·103	13,82·103
12	2,88	9,6	0,132	32,7·103	74,2·103	14,84·103
13	3,12	10,4	0,122	30,2·103	79,3·103	15,86·103
14	3,36	11,2	0,113	28,0·103	84,4·103	16,88·103
15	3,6	12	0,106	26,3·103	89,6·103	17,92·103

Осадка основания:

Предельная деформация основания S_n=10 см [6].

,4 см < 10 см - усиление основания не требуется.

.2 Расчет стропил

.2.1 Сбор нагрузок

Уклон кровли 22⁰, соs=0,927.

Кровля - оцинкованная сталь, t=0,7мм.

Обрешётка - 30х150 hхb, мм. Шаг стропил 0,9м.

Город Вологда относится к IV району по снеговой нагрузке, =2,4кПа. Коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие =1 при угле наклона кровли =22. Полное расчетное значение снеговой нагрузки S на горизонтальную проекцию покрытия:

Таблица 2.5 - Сбор нагрузок на стропильную ногу, Н/м

Вид нагрузки	Подсчет	Норм. нагрузка	Расчетная нагрузка
1 Оцинкованная сталь t=0.7мм	58,11,0561,0
2 Вес обрешетки 30х150,шаг 200	75,01,182,5
3 Итого постоянная	1+2	133,1	-	143,5
4 Снеговая IV р-н	16801.42352
5 Итого полная	3+4	1813,1	-	2495,5

2.2.2 Определение полной расчетной и нормативной нагрузки

Рисунок 2.1 - Схема стропил

Рисунок 2.2 - Расчетная схема стропил

Длина верхнего и нижнего участков стропильной ноги:

l₁'=3260 мм; l₂'=1540 мм.

Производим сбор нагрузок на 1 м² в табличной форме.

Погонная нормативная нагрузка:

q^н=(g^н/cos α+S^н)·l, кН/м,(2.20)

q^н = (0,1331/0.927+1,68)·1,0=1,82 кН/м

Погонная расчетная нагрузка:

q=(g/cos α+S)·l, Н/м,(2.21)

 = (0,1435/0.927+2,352)·1,0=2,51 Н/м.

.2.3 Подбор сечения

Производим статический расчет стропильной ноги как двухпролетной балки, нагруженной равномерно распределенной нагрузкой.

Опасным сечением стропильной ноги является сечение на средней опоре.

Изгибающий момент в этом сечении:

М_В=, кН·м,(2.22)

М_В= кН·м.

Требуемый момент сопротивления сечения стропильной ноги с учетом ослабления врубкой.

W_нт=, м³,(2.23)

W_нт= м³

Принимаем ширину стропильной ноги b=50мм, тогда

h_тр=, м,(2.24)

h_тр= м

Учитывая, что величина врубки примерно 25 мм:

h=h^тр+h_вр=0.123+0.025=0.148 м.

Принимаем сечение 50х150 мм по сортаменту. Производим проверку прочности сечения:

(2.25)

Па Условие выполняется.

Проверяем сечение в середине нижнего участка под действием пролетного момента М₁. Значение М₁ определяет как для простой балки на двух опорах пролетом l₁, считая в запас прочности, что вследствие возможной осадки среднего узла опорный момент будет равен нулю:

(2.26)

Проверяем напряжение:

, МПа,(2.27)

Па

Условие выполняется.

Проверяем сечение по деформациям.

Относительный прогиб:

,(2.28)

Условие выполняется, оставляем сечение 50х150 мм.

.3 Сравнение утеплителей

При выборе утеплителя для чердачного перекрытия следует обратить внимание на следующие характеристики:

-       теплопроводность утеплителя (материал не должен пропускать тепло);

-       влагонепроницаемость (вода не должна поступать внутрь помещений, всю влагу потребуется отводить за счет гидробарьера, пароизоляционного слоя);

-       устойчивость утеплителя к температурным перепадам (выбираемый утеплитель должен выдерживать множественные циклы заморозки и разморозки, не разрушаться при резких перепадах температуры);

-       долговечность (желательно чтобы утеплитель мог прослужить так же долго, как кровельное покрытие);

-       экологичность (утеплитель должен быть безопасным для здоровья человека);

-       плотность (оптимальный вариант утеплителя для чердачного перекрытия - это прочность с одновременной легкостью); формоустойчивость утеплителя (в процессе эксплуатации теплоизоляционный материал не должен менять форму); Рассмотрим утеплители c заявленными характеристиками двух разных производителей пенопласт ПСБС-15 и плиты ROCWOOL ЛАЙТ БАТТС СКАНДИК.

Пенопласт считается наиболее эффективным строительным материалом, используемым для утепления строений внутри и снаружи. Причиной широкой распространенности в строительстве вспененного полистирола или ППС являются отличные звуко- и теплоизоляционные свойства, плотность пенопласта.

Стоимость пенополистирольных плит значительно ниже, чем на другие утеплители. Использование плит из пенополистирола в строительстве сопутствует сокращению эксплуатационных расходов на отопление либо охлаждение коммерческих или жилых помещений в десятки раз.

Любой теплоизоляционный материал содержит воздух, находящийся в порах. Улучшенный показатель теплопроводности зависит от количества атмосферного воздуха, содержащегося в материале. Чем его больше, тем меньше коэффициент теплопроводности. Производство пенопласта осуществляется из шариков пенополистирола, содержащих воздух.

Отсюда можно сделать вывод, что плотность пенополистирола не оказывает влияние на его теплопроводность. Если эта величина изменяется, то изменения теплопроводности происходят в пределах процентных долей. Стопроцентное содержание воздуха в утеплителе связано с его высокой теплосберегающей способностью, так как для воздуха характерен наиболее низкий коэффициент теплопроводности.

Плиты пенополистирола ПСБС-15 позволяют создавать ненагружаемую теплоизоляцию. Это связано с отсутствием нагрузок на утеплитель, теплопроводность и плотность которых составляет не больше 15 кг/куб.м.

ROCWOOL ЛАЙТ БАТТC СКАНДИК c технологией Флекси - лёгкие гидрофобизированные теплоизоляционные плиты, изготовленные из каменной ваты на основе базальтовых пород. СКАНДИК - уникальный продукт ROCKWOOL, предназначенный для частного домостроения <#"902245.files/image099.gif">

Рисунок 3.1 - Технология кладки

Перед нанесением раствора постельных швов под следующий ряд кирпича намочите верхнюю поверхность кирпичей последнего выложенного ряда. Консистенция кладочного раствора должна быть такой, чтобы раствор не затекал в вертикальные отверстия кирпичей.

При возведении стены или опор ряды кирпичи должны быть перевязаны так, чтобы стена или опора вели себя как один конструктивный элемент. Для правильной перевязки кладки вертикальные швы между отдельными кирпичами в двух соседних рядах должны быть сдвинуты не менее чем на 0,4xh, где h - номинальная высота кирпича. Для кирпичных блоков POROTHERM высотой 219 мм минимальный шаг перевязки составляет 87 мм. Рекомендованный горизонтальный модуль здания 250 x 250 мм обеспечивает для блоков POROTHERM шаг перевязки 125 мм.

Укладывать следующие ряды описанным выше способом так, чтобы расстояние между вертикальными швами соседних рядов вдоль стены равнялось 125 мм.

Проверять высоту рядов кладки с помощью рейки и их вертикальность с помощью уровня или отвеса. Также время от времени проверять правильность натяжения шнура.

Для внутренней кладки из кирпича POROTHERM можно использовать все виды обычных растворов для кладки, которые предлагаются на рынке. Учитывая отличные теплоизоляционные свойства кирпичных блоков POROTHERM, мы используем рекомендуемый для наружной кладки легкий (теплоизоляционный) кладочный раствор POROTHERM.

Кладка перегородок.

Сначала при необходимости выровнять пол раствором. Для кладки используйте качественный пластичный известково-цементный раствор.

Под первый ряд кирпичей в перегородке необходимо нанести слой раствора толщиной не менее 10 мм.

Начиная со второго ряда, укладывать кирпичи со швом примерно 12 мм. Остальные принципы кладки, т. е. укладка кирпичей, как и при кладке стен.

При соединении перегородки с несущей стеной на торцы блоков POROTHERM 12 нанести раствор, уложить их и прижать к несущей стене. При таком типе стыка необходимо укреплять каждый второй постельный шов с помощью плоского анкера из нержавеющей стали. Согнутую под прямым углом горизонтальную часть анкера нужно вдавить в раствор постельного шва, а вертикальную часть - прикрутить с помощью шурупа и дюбеля к несущей стене.

Плоские анкеры из нержавеющей стали можно также крепить к стене непосредственно при ее возведении, вмонтировав их в постельные швы в месте будущего присоединения перегородки.

Углы перегородок соединяются так же, как и у других стен.

Выступающие в углах или проемах гребни отбейте мастерком, а пазы заполните раствором.

Рисунок 3.2 - Соединение перегородки с несущей стеной

Монтаж плит перекрытий

Предварительное складирование конструкций на приобъектных складах допускается только при соответствующем обосновании. Приобъектный склад должен быть расположен в зоне действия монтажного крана.

Монтаж конструкций каждого вышележащего этажа (яруса) многоэтажного здания следует производить после проектного закрепления всех монтажных элементов и достижения бетоном (раствором) замоноличенных стыков несущих конструкций прочности, указанной в ППР.

Перемычки монтируются по ходу выполнения работ по кладке наружных и внутренних стен. Плиты междуэтажных перекрытий укладываются после завершения кладки этажа. До монтажа плит перекрытия опорные поверхности стен проверяют нивелиром и водяным уровнем и при необходимости выравнивают кладку стяжкой из цементно-песчаного раствора. Плиты стропуют четырехветвевым стропом, их укладывают на растворную постель толщиной не более 20 мм двое каменщиков. Монтаж начинают от стены с инвентарных подмостей, а последние плиты с ранее уложенных.

При кладке плит следят, чтобы потолок помещения был горизонтальным. Если уложенную конструкцию необходимо переложить, её поднимают, очищают от раствора и устанавливают заново. Швы между плитами заделывают раствором марки 100, а места сопряжения со стенами и торцы замоноличивают бетоном или раствором. Со стенами здания и между собой плиты перекрытия соединяют анкерами. Монтаж плит перекрытия, подача кирпича и раствора, монтаж перемычек, осуществляется с помощью крана.

Применение раствора, процесс схватывания которого уже начался, а также восстановление его пластичности путем добавления воды не допускаются

Применение не предусмотренных проектом подкладок для выравнивания положения укладываемых элементов по отметкам без согласования с проектной организацией не допускается.

.3 Подбор монтажного крана

Первоначально определяем параметры крана из условия монтажа наиболее удаленного элемента - панели покрытия.

Требуемую грузоподъемность крана определяется как сумма масс элементов, подвешиваемых одновременно на крюк крана:

Q_рас=Q_эл + Q_стр,(3.1)

где Q_эп- масса монтажного элемента;

Q_стр- масса стропов (ориентировочно принимаем 5% от массы монтажного элемента).

Q_рас=1611+80=1691 кг

Требуемая высота подъема крюка над уровнем стоянки крана определяется по формуле:

Н_кр=h₀+h_з+h_э+h_с, м,(3.2)

где h₀-превышение опоры монтируемого элемента над нулевой отметкой, м;

h_з-запас по высоте, необходимый по условиям безопасности монтажа для наводки конструкций или переноса через ранее смонтированные ,м;

h_э- высота (или толщина) элемента в монтажном положении, м;

h_стр- высота строповки в рабочем положении от верха монтируемого элемента до крюка крана, м.

Н_кр=6,7+0,5+0,22+1,5=8,92 м

Вылет крюка и длина стрелы определяются в зависимости от типа крана. Для стреловых кранов, оборудованных гуськом, наименьшую допустимую длину стрелы при горизонтальном гуське определяют по формуле:

L_с=, м,(3.3)

где H-превышение оси вращения гуська над уровнем стоянки крана, м

H=h₀+h_з+h_э, м,(3.4)

H=6,7+0,5+0,22 = 7,42 м

h_ш- превышение уровня оси крепления стрелы над уровнем стоянки, м;

h_ш=1,5 м

-угол наклона стрелы к горизонту;

Наименьшая длина стрелы крана обеспечивается при наклон ее оси под углом  и определяется по формуле:

,(3.5)

где b-длина монтируемого элемента, 5 м;

S-расстояние от края монтируемого элемента до оси стрелы, принимаем равным 1,5м;

=49⁰

L_c= м

Требуемый вылет основного крюка составит:

L_кр=, м,(3.6)

где d-минимальный зазор между стрелой крана и конструкций здания,

принимаем равным 1м;

L_кр= м

Учитывая полученные характеристики, выбираем кран: КС 35714 со стрелой 14 м.

Рисунок 3.3 - График грузоподъемности крана КС 35714

.4 Требования к качеству и приемке работ

Требования к качеству каменных работ

Качество выполненных каменных работ необходимо контролировать систематически, применяя соответствующие инструменты и приспособления, к которым относятся уровень, отвес, складной метр, рулетка, шаблон, угольник и др. Следует стремиться к тому, чтобы возможные отклонения от проектных размеров каменных конструкций не превышали допустимых значений.

Для обеспечения требуемого качества выполненной кладки каменщик в процессе кладки должен следить за тем, чтобы применялись кирпич, блоки и раствор, указанные в проекте, проверять правильность перевязки и качество швов и кладки, вертикальность, горизонтальность и прямолинейность поверхностей и углов, правильность установки закладных деталей и связей, качество поверхности кладки.

Горизонтальность углов кладки на каждом ярусе контролируют правилом и уровнем не реже двух раз. Вертикальность поверхностей стен и углов проверяют уровнем и отвесом также не реже двух раз на каждом ярусе. Периодически проверяют толщину швов.

Требования к качеству монтажных работ

Элементы сборных железобетонных и бетонных конструкций, поступающие на строительную площадку, должны соответствовать проекту, действующим ГОСТам, нормам и техническим условиям на изготовление отдельных изделий.

Каждая партия элементов сборных конструкций должна быть снабжена паспортом, выдаваемым потребителю предприятием-изготовителем при отпуске изделий.

Приемка элементов сборных конструкций производится представителем монтирующей организации, внешним осмотром. При осмотре следует проверять: отсутствие деформаций, повреждений, проектные размеры, правильность расположения монтажных петель, отсутствие раковин, трещин, наплывов.

Погрузочно-разгрузочные работы необходимо выполнять под руководством мастера, имеющего специальную подготовку.

Строповка элементов конструкций должна обеспечивать их подъем и подачу к месту монтажа в положении, соответствующем проектному.

Таблица 3.1 - Допускаемые отклонения при монтаже сборных конструкций

Наименование технологич. процессов, подлежащих контролю	Предмет контроля	Способ контроля и инструмент	Время проведения контроля	Ответств. за контроль	Технические хар-ки оценки качества
1	2	3	4	5	6
Монтажные работы	Толщина конструкций	Измерительный, журнал работ	До начала монтажа	Мастер	±15
	Отметки опорных поверхностей	Измерительный, журнал работ	До начала монтажа		±10
	Отклонение от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечения прогонов с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей)	Измерительный, журнал работ	На стадии монтажа	Геодезист	±8
	Отклонение от симметричности (половина разности глубины опирания концов элемента) при установке плит покрытий и перекрытий в направлении пролета	Измерительный, журнал работ	На стадии монтажа	Геодезист	±6
	Подвижность раствора	Погружения стандартного конуса	При поступлении на строительной площадке	Мастер	5-7 см по глубине погружения
Кладка стен, перегородок	Ширина простенков	Измерительный, журнал работ	В процессе возведения	Мастер	±15
	Ширина проемов	Измерительный, журнал работ	В процессе возведения		±15
	Смещение вертикальных осей оконных проемов от вертикали	Измерительный, журнал работ	В процессе возведения	Геодезист	±20
	Смещение осей конструкции от разбивочных осей	Измерительный, геодезическая исполнительная схема	До начала монтажа		±10
	Отклонение поверхностей и углов кладки от вертикали -на один этаж -на здание высотой более двух этажей	Измерительный, геодезическая исполнительная схема	В процессе возведения	Прораб	±10 ±10
	Толщина швов кладки -горизонтальн. -вертикальных	Измерительный, журнал работ	В процессе возведения	Мастер	-2; +3 -2; +2

.5 Техника безопасности

Каменные работы

При перемещении и подаче на рабочее место грузоподъемными кранами кирпича, блоков следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза при подъеме.

При кладке стен зданий на высоту до 0,7 м от рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности земли (перекрытия) более 1,3 м необходимо применять средства коллективной защиты (ограждающие или улавливающие устройства) или предохранительные пояса.

Без устройства защитных козырьков допускается вести кладку стен высотой до 7 м с обозначением опасной зоны по периметру здания.

Монтажные работы

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производятся перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.

Очистку подлежащих монтажу элементов конструкций от грязи и наледи следует производить до их подъема.

Строповку конструкций и оборудования следует производить грузозахватными средствами, удовлетворяющими требованиям п.п. 7.4.4, 7.4.5 [10] и обеспечивающими возможность дистанционной расстроповки с рабочего горизонта в случаях, когда высота до замка грузозахватного средства превышает 2 м.

Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками.

Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема или перемещения.

Во время перерывов в работе не допускается оставлять поднятые элементы конструкций и оборудования на весу.

Для перехода монтажников с одной конструкции на другую следует применять инвентарные лестницы, переходные мостики и трапы, имеющие ограждение.

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления. При необходимости нахождения работающих под монтируемым оборудованием (конструкциями), а также на оборудовании (конструкциях) должны осуществляться специальные мероприятия, обеспечивающие безопасность работающих.

При производстве монтажных (демонтажных) работ в условиях действующего предприятия эксплуатируемые электросети и другие действующие инженерные системы в зоне работ должны быть, как правило, отключены, закорочены, а оборудование и трубопроводы освобождены от взрывоопасных, горючих и вредных веществ. При производстве монтажных работ не допускается использовать для закрепления технологической и монтажной оснастки оборудование и трубопроводы, а также технологические и строительные конструкции без согласования с лицами, ответственными за правильную их эксплуатацию.

До выполнения монтажных работ необходимо установить порядок обмена условными сигналами между лицом, руководящим монтажом, и машинистом (мотористом). Все сигналы подаются только одним лицом (бригадиром монтажной бригады, звеньевым, такелажником-стропальщиком), кроме сигнала "Стоп", который может быть подан любым работником, заметившим явную опасность.

Монтаж конструкций каждого последующего яруса (участка) здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) согласно проекту.

Навесный металлические лестницы высотой более 5 м должны удовлетворять требованиям п. 6.2.19 [10] или быть ограждены металлическими дугами с вертикальными связями и надежно прикреплены к конструкции или к оборудованию. Подъем рабочих по навесным лестницам на высоту более 10 м допускается в том случае, если лестницы оборудованы площадками отдыха не реже чем через каждые 10 м по высоте.

При перемещении конструкций или оборудования расстояние между ними и выступающими частями смонтированного оборудования или других конструкций должно быть по горизонтали не менее 1 м, по вертикали - 0,5 м. Углы отклонения от вертикали грузовых канатов и полиспастов грузоподъемных средств в процессе монтажа не должны превышать величину, указанную в паспорте, утвержденном проекте или технических условиях на это грузоподъемное средство.

При демонтаже конструкций и оборудования следует выполнять требования, предъявляемые к монтажным работам.

Одновременная разборка конструкций или демонтаж оборудования в двух или более ярусах по одной вертикали не допускается.

3.6 Потребность в ресурсах

Таблица 3.2 - Перечень машин, механизмов и оборудования

Наименование машин, механизмов и оборудования	Тип, марка	Технические характеристики	Назначение	Кол-во на звено, шт.
1	2	3	4	5
Самосвал	КамАЗ 5511	Грузоподъёмность 10т	Для перемещения грузов на расстояния	1
Кран	КС 35714	Грузоподъемность:16 т; вылет стрелы: 2-17 м, высота подъема 2,5-19,2 м, длина стрелы: 14 м	Монтажные работы	1
Неинвентарные подмости		4500х2500мм, 3500х2500мм высота 900мм	Кладка стен, перегородок	12 6
Строп четырехветвевой	4СК1-3,2/2500 ГОСТ 25573-82	Масса 100 кг, грузоподъемность 3,2 т, длина 2,5 м	Для захвата краном конструкций	1
Ящик для раствора		Вместимость 0,2 м3	Для перемещения раствора	4

Таблица 3.3 - Перечень технологической оснастки, инструмента и инвентаря

Наименование инструмента и инвентаря	Марка, ГОСТ, ТУ	Техничес. хар-ка	Назначение	Кол-во на звено, шт.
1	2	3	4	5
1. Кельма стальная	ГОСТ 9533-81	КБ1	Для нанесения, разравнивания и подрезки раствора, выступающего из швов при выполнении кирпичной кладки	4
2. Молоток кирочка	ГОСТ 11042-83	МКИ-1	Для околки и тезки кирпича	4
3. Рейка порядовка	Р.ч.3293.09.000		Для определения прямолинейности кирпичной кладки	4
4. Правило	ГОСТ 25782-83*		Проверка правильности кирпичной кладки стен	4
5. Отвес строительный	ГОСТ 7948-80	ОТ400	Для определения вертикальности возводимых стен	4
6. Уровень строительный	ГОСТ 9416-83	УС1-300	Для определения вертикального и горизонтального расположения поверхности кирпичной кладки	4
7. Рулетка измерительная	ГОСТ 7502-80*	3ПК2-30АНТ/1	Для линейных измерений небольших величин на захватке	4
8.Шнур причальный	ГОСТ 18408-73*		Для обеспечения горизонтальности рядов кладки	4
9. Лопатка растворная	ГОСТ 3620-76	ЛР	Для расстилания раствора	4
10. Нивелир		НГ	Для контроля качества	1
11. Нивелирая рейка			Для контроля качества	1
12.Линейка измерительная	ГОСТ 427-75		Для линейных измерений небольших величин на захватке	4
13.Каска строительная	ГОСТ 124.087-84		Безопасность работ	11
14.Пояс монтажный		Безопасность работ	11
15.Угольник для каменных работ	Р.ч.362.00.000		Проверка углов при закладке внутренних стен	4
16.Захват	Р.ч.605.00.000 ЦНИОМТП	Б-8 Q=1,5т	Подача блоков, кирпича	2
17.Поддон с метал. крючьми	ГОСТ 18343-80		Складирование блоков, кирпича	4
18.Ножовка по дереву	ГОСТ 26215-84		Плотничьи работы	4

Таблица 3.4 - Ведомость строительных конструкций: деталей, полуфабрикатов и материалов

Наименование конструкции и рабочих операций	Ед.изм.	Объем	Эскиз и размеры
1	2	3	4
1. Кирпич керамический (наружные и внутренние стены)	1000 шт	8,89	L=250мм; h=65мм; b=120мм
2. Блоки POROTHERM (наружные стены)	1000 шт	4,931	L=510мм; h=250мм; b=219мм
3. Блоки POROTHERM (внутренние стены)	1000 шт	1,626	L=380мм; h=250мм; b=219мм
4. Блоки POROTHERM (перегородки)	1000 шт	0,794	L=120мм; h=500мм; b=219мм
5. Кладка стен из керамического кирпича	122,5
6. Кладка наружных стен из блоков POROTHERM	1285
7. Кладка внутренних стен из блоков POROTHERM	194
8.Кладка перегородок из блоков POROTHERM толщиной 120мм	1 м2	92,3
9. Раствор	121,7
10.Плиты перекрытий площадью элементов до 5шт.27
11.Плиты перекрытий площадью элементов до 10шт.46
12.Перемычки	проем	40
13.Арматура (сварка)	10 м	0,9
14.Бетон В50 (заливка швов)	100 м	2,68

.7 График производства работ

График составляется на основе калькуляции трудовых затрат (приложение 1) и нормативной продолжительности работ в табличной форме.

Нормативная продолжительность работ монтажа конструкций определяется по [9]. Наименование работ записывается в соответствии с принятой технологической последовательностью монтажа.

Значение трудоемкости на весь объем работ:

ЗТ=ЗТ(чел.*ч)/8,2, чел.*дн.,  (3.7)

где ЗТ (чел.*ч) - затраты труда;

,2 - продолжительность одной смены ,ч.

Продолжительность работ:

Т=ЗТ(чел.*дн.)/PN, дн., (3.8)

где P - количество рабочих в одном звене монтажников;

N - количество смен.

Определив продолжительность, взаимно увязываем работы во времени. Выбираем работы, оказывающие влияние на продолжительность. Устанавливаем последовательность и совмещенность ведущих работ, подчиняя темпу их выполнения остальные виды работ (заделка стыков, электросварка).

3.8 Технико-экономические показатели

. Трудоёмкость кладочно-монтажных работ = 95,53 чел∙дн

. Продолжительность кладочно-монтажных работ

Определяется по календарному плану производства работ.

Т =11,6 см.

. Выработка на 1 рабочего в смену

,  (3.9)

где - общий объём работ;

- состав звена на данный вид работ;

- количество смен, необходимых на выполнение данного вида работ.

. Уровень механизации - кладочные работы

, (3.10)

где - общий объём работ;

- объём механизированных работ.

монтажные работы

4. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

жилой дом генплан инженерный

4.1 Общие данные

Исходными материалами для составления ППР служат:

ранее утвержденный проект; в т.ч. ПОС., РД и сметы;

данные о поставке сборных конструкций, деталей, изделий и полуфабрикатов;

данные о поставке технологического, энергетического и другого оборудования;

данные строительных и монтажных организаций о наличии парка машин и механизмов, возможности его расширения и использования;

действующие нормативные документы: СНиПы, инструкции и указания по производству и приемке строительных, специальных и монтажных работ, в т.ч. и по охране труда в строительстве.

ППР состоит из трех основных видов технологических документов: графиков (календарных планов), СГП и технологических карт.

Объемы работ в ППР определяют по РД, спецификациям и сметам, расчеты всех видов ресурсов ведут по производственным нормам.

ППР на подготовительные работы выполняют в той же номенклатуре, что и для основных работ, но в меньшем объеме.

Для объектов строящихся по типовым размерам, в состав РД входят основные положения по производству СМР.

При строительстве комплекса зданий разрабатываются сводные поточные графики на весь объем строительства.

Характеристика условий строительства

Проектируемое здание расположено в городе Вологде.

Характер строительства - новое;

Существующая застройка - нет.

Обеспечение строительства железобетонными, металлическими изделиями и конструкциями производится предприятиями стройиндустрии области. Источники водоснабжения - скважина. Источник энергоснабжения: электроэнергия может быть получена от районной ТП, сжатым воздухом обеспечивает передвижная компрессорная установка. Доставка на объект строительства основных материалов, конструкций и деталей производится автомобильным транспортом.

Начало строительства запланировано на 2 мая 2016 г.

Нормативная продолжительность строительства по [9] - 5,5 месяцев, в том числе подготовительный период - 1 месяц.

.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

.2.1 Подготовительный период

Строительство проектируемого объекта выполняется в два периода: подготовительный и основной.

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки.

Освоение строительной площадки - расчистка территории строительства, снос строений, неиспользуемых в процессе строительства.

Монтаж инвентарных зданий и установок, создание общескладского хозяйства.

Инженерная подготовка территории строительства - устройство внутриплощадочных дорог, прокладка сетей водо-, энергоснабжения, канализации, теплоснабжения и связи.

Временная дорога, обеспечивающая подъезд к строительной площадке грунтовая уплотненная щебнем, ширина дороги при одностороннем движении транспорта - 3,5 м, а при двух направлениях - 6 м. Стоянки крана, монтирующего каркас здания, выкладываются железобетонными дорожными плитами.

Временное освещение территории строительства производится светильниками на опорах, прожекторами установленными на инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в соответствии с [20].

У въезда на строительную площадку необходимо установить дорожные знаки ограничения скорости движения автотранспорта и предупреждения о въезде и входе в опасную зону.

Складирование материалов и конструкций необходимо выполнять в соответствии с требованиями технических условий и стандартов на материалы, изделия и конструкции на выровненных площадках, принимая меры против самопроизвольного смещения, просадки и раскатывания материалов и конструкций.

Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Оградить опасную зону сигнальными ограждениями, вывесить в соответствующих местах плакаты «Осторожно. Работает кран», «Стой! Проход запрещен», «Опасно! Возможно падение груза» Конструкции ограждения выполняются в соответствии требованиям [21]. Ограждения, примыкающие к местам массового прохода, людей оборудованы сплошным защитным козырьком.

Работы по прокладке инженерных коммуникаций выполняются с соблюдением требований [22], [23], [5]. При ограждении строительной площадки также должны соблюдаться требования [7].

.2.2 Основной период строительства

Основной период строительства делится на три стадии:

) устройство подземной части здания

) устройство надземной части здания

) отделочные работы.

Возведение подземной части здания:

При производстве работ по устройству оснований и фундаментов зданий и сооружений всех видов следует руководствоваться [10], [11].

К производству земляных работ можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

Отрыв траншей коммуникаций и земляные работы по отрывке траншей и котлованов выполнять экскаватором ЭО-18 с емкостью ковша 0,4 м3.

Возведение здания рекомендуется выполнять краном КС 35714, позволяющим монтировать все элементы и подачу материала с бровки котлована.

Возведение надземной части здания:

Для погрузочно-разгрузочных работ с автотранспорта и для монтажа кирпичных стен используется этот же кран. При монтаже надземной части здания необходимо руководствоваться [10], [11], [4], [24], [12].

Для монтажа конструкций здания предусмотрено использование типовой монтажной оснастки, позволяющей осуществлять подъем, временное крепление и выверку элементов.

Транспортные работы:

Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт.

Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте. Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления. Подача автомобиля задним ходом в зоне работ производится по команде работающих.

Монтажные работы.

На участке, где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

Способы строповки элементов конструкции и оборудования должны обеспечивать их подачу к месту установки в положении близком к проектному. Строповка грузов производится инвентарными грузозахватными устройствами. Способы строповки должны исключать падение или скольжение груза. Элементы при перемещении удерживаются от раскачивания и вращения гибкими оттяжками. Во время перерывов элементы не оставляют на весу. Расстроповку элементов конструкций и оборудования, установленных в проектное положение, производят после постоянного или временного надежного закрепления.

Монтажные работы на высоте не выполняются в открытых местах при скорости ветра 15 м/с и более, при гололеде или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей прекращают при скорости ветра 10 м/с и более. Монтаж конструкций последующего яруса производят после надежного закрепления предыдущего.

Нельзя находиться под монтажными конструкциями до установки их в проектное положение.

Рабочее место должно быть оснащено необходимыми техническими средствами: подмостями, люльками, монтажными столиками, вышками, лестницами, защитными ограждениями, должны применяться индивидуальные средства защиты в виде предохранительных поясов, прикрепляемых к устойчивым элементам. Кроме того, должны применяться ограждения в виде защитных сеток для падающего предмета.

Указания по осуществлению контроля и оценки качества монтажных работ.

Контроль качества монтажа начинают с момента приемки доставленных сборных элементов. Они должны соответствовать требованиям проекта и не должны иметь отклонений, превышающих допустимые по СНиП.

По окончании монтажа конструкций работы принимают по акту, в котором указывают соответствие монтажа проекту, выносят заключение о готовности здания для производства последующих работ. Главным критерием качества монтажных работ является тщательность сварки и заделки стыков и точность установки конструкций в соответствии с проектом. На все конструкции, которые при дальнейшем производстве работ закрываются другими конструкциями составляют акты на скрытые работы.

Указания по охране труда.

Конструкции, поднимаемые краном, надо удерживать от раскачивания оттяжками из пенькового каната или троса.

Запрещается передвигать конструкции после их установки и снятия захватных приспособлений.

При подъеме элементов с транспортных средств запрещается перемещать груз над кабиной водителя.

На монтажных работах обязательно должна быть предусмотрена сигнализация. Все сигналы машинисту крана и рабочим на оттяжках подает один человек - бригадир.

Монтажники, имеющие стаж работы менее одного года и разряд ниже третьего, к работе на высоте не допускаются.

Отделочные работы делятся на следующие циклы:

) штукатурные работы;

) установка и остекление оконных и дверных блоков;

) подготовка под окраску и окраска поверхностей;

) устройство чистых полов;

) окончательная отделка и окраска поверхностей.

Общая готовность здания к началу работ должна соответствовать [12].

Производство облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Качество применяемых отделочных материалов (краски, лаки) должны удовлетворять требованиям [12].

4.3 Стройгенплан

Строительный генеральный план участка, являясь важным документом после ППР, влияет на эффективность организации производства, поскольку в нем решаются вопросы размещения и транспортировки строительных конструкций и материалов, что отражается на производстве труда и себестоимости работ.

Стройгенплан разработан на основании архитектурно-строительного генплана объекта, согласно техники безопасности в строительстве.

При проектировании стройгенплана предусмотрено:

ограждение стройплощадки;

наличие временных дорог;

размещение складских площадок в зоне действия крана;

размещение пожарного гидранта не далее 2м от дороги с твердым покрытием.

Проектом предусмотрены бытовые временные помещения, которые обеспечивают рабочих водоснабжением, канализацией, отоплением.

Электроснабжение осуществляется за счет трансформаторной подстанции.

.4 Расчёт численности персонала строительства

Численность персонала строительства определяется по формуле:

N = 1,06 × (Nосн + Nн.о.+ Nитр + Nмоп + Nуч.),(4.1)

где 1,06 - коэффициент, учитывающий отпуска и невыходы рабочих по болезни.осн. = 22 чел. − численность рабочих основного производства,н.о = 22 × 20% = 4 чел. − численность рабочих неосновного производства итр = (22 + 9) × 6% = 2 чел. − численность инженерно-технических работниковмоп. = (22 + 9) × 4% = 1 чел. − численность младшего обслуживающего персоналауч. = (22 + 9) × 5% = 2чел. − численность учеников

N=1,06 × (22 + 4 + 2 + 1+ 2) = 33 чел.

.5 Расчет временных зданий и сооружений

Таблица 4.1 - Расчет временных зданий и сооружений

Наименование зданий и сооружений	Расчетная численность персонала		Норма на одного чел-ка		Требуется		Принято
	Всего	% одноврем. Пользующ.	Ед. изм.	Кол-во	Ед. изм.	Кол-во	Марка	Кол-во
Проходная	-	-	м2	7	м2	7	Вагончик 3x3	1
Контора прораба	2 ИТР	100	м2	4	м2	8	Вагончик 3x3	1
Помещение для приёма пищи	33	30	м2	1	м2	9	Вагончик 3x6	1
Помещение для обогрева рабочих	33	100	м2	0,1	м2	3,3	Вагончик 3x3	1
Помещение для сушки одежды	33	50	м2	0,2	м2	3,3	Вагончик 3x3	1
Гардеробные с умывальными	33	70	м2	0,5	м2	11,6	Вагончик 3x6	1
Душевые	33	30	м2	1рожок	8чел.	2	Вагончик 3x3	1
				1рож	4 м2	8		1
Туалет	33	100	м2	1очко	20чел.	2	Вагончик 3x3	1
				1очко	2 м2	4

4.6 Расчёт потребности в коммунальном обеспечении

.6.1 Расчёт потребности в воде

Р = Р_пож + 0,5 × (Р_б + Р_пр);  ,(4.2)

где Р_пож = 10 л/с − расход воды на пожаротушение;

Расход воды на бытовые нужды

Р_б = Р_б' + Р_б'' , ,(4.3)

Расход воды на принятие душа

, ,(4.4)

где а - норма водопотребления на 1 человека пользующегося душем: при отсутствии канализации 30 литров, а при ее наличии-80 литров.

к₁ = 0,30,4 - коэфф., учитывающий количество моющихся= 0,75 ч - время работы душевой установки в часах

 = 0,3

Расход воды на умывание, принятия пищи и другие нужды

, , (4.5)

где b - норма водопотребления на 1 чел. в смену, при наличии канализации − 20 литров

к₂ = 1,21,3 - коэфф. неравномерности потребления воды= 8,2 ч - продолжительность смены

 = 0,03

Р_б = 0,3 + 0,03 = 0,33

Расход воды на производственные нужды

, , (4.6)

где 1,2 - коэффициент на неучтенные потребности

к₃ = 1,31,5 - коэффициент неравномерности водопотребления,

Σq = 190×401.303+8×3750=106247.57

= 6.48

Р = 10 + 0,5 × (0,33 + 6.38) = 11.05

Диаметр трубопровода временного водопровода:

 , мм, (4.7)

где v = 2 м/с − скорость воды во временном водопроводе

 = 93.27 мм, принимаем Д = 100 мм.

.6.2 Расчёт потребности в электроэнергии

Требуемая мощность трансформатора для строительной площадки определяется:

, кВт,(4.8)

где 1,1 − коэфф., учитывающий потери в сети;

ΣР_С, ΣР_тех, ΣР_ОВ, ΣР_ОН − сумма мощностей всех потребителей, сosφ1 = 0,6; сosφ2 = 0,75 − коэфф. мощности, зависящие от загрузки потребителей;

к₁ = 0,30,8; к₂ = 0,7; к₃ = 0,8; к₄ = 1 - коэффициент спроса учитывающих не совпадение нагрузок.

Таблица 4.2 - Расчет потребности в электроэнергии

Наименование	Мощность, кВт
Технологические потребители: вибратор глубинный И-18 сварочный аппарат ТД-300 растворонасос СО-496 виброрейка СО-47 Наружное освещение: прожектор ПКН-1000 с лампой ПЖ-53 Внутреннее освещение: помещения временные	0,8 20 4,0 0,6  4  20,9

 = 54,0 кВт

Принимаем одну передвижную комплексную трансформаторную подстанцию закрытой конструкции: СКТП-75-6/10/0, Р=75кВт, 3,05x1,55м.

Сечение проводов во временной электросети из условия прочности принимаем 6 мм.

.6.3 Расчет потребности в сжатом воздухе

Требуемая мощность компрессорной установки:

Q = 1,3 × Sq × к, м3/мин, (4.9)

где Sq - суммарный расход воздуха приборами;

,3 - коэффициент учитывающий потери в сети;

к - коэффициент одновременно работающих аппаратов

при 1 аппарате к = 1

- 3 к = 0,9

- 6 к = 0,8= 1,3 × 2,8× 1 = 3,64 м3/мин

Принимаем компрессор ПКС-4М - 1 шт.

Определяем Ø подводящих шлангов:

 = 5,0 см(4.10)

.6.4 Расчет потребности в тепле

Общая потребность тепла для строительных нужд:

, кДж/час,(4.11)

где Q₁ - расход тепла на отопление здания ₂ - расход тепла на технологические нужды

к₁ - коэффициент учитывающий потери в сети, к₁ = 1,15;

к₂ - коэффициент неучтенные расходы тепла, к₂ = 1,2.

₁ = a × q × V× (tв - tн), кДж/час,(4.12)

где а - коэффициент зависящий от расчетной температуры наружного воздуха_н ³ - 10 ⁰С Þ а = 1,2;_н ³ - 20 ⁰С Þ а = 1,1;_н ³ - 30 ⁰С Þ а = 1.- удельная тепловая характеристика здания;- объем здания по наружному обмеру, м³;в и tн -расчетная температура внутри помещения и наружного воздуха₂ = 0 - зависит от времени, вида и объема работ.₁ = 1 × 1,6 × 1339 × (21 - (- 32) = 113547 кДж/час_общ = (113547 + 0) × 1,15 × 1,2 = 156694 кДж/час

.7 Расчет площадей складов материалов, изделий и конструкций

Требуется площадь склада для хранения однородного груза:

, м²,(4.13)

,(4.14)

где Р - запас материалов в натуральных единицах :- количество однородных материалов для объекта;- продолжительность выполнения работ с использованием данного материала, дн.;- норма запаса материалов, дн.

При автомобильных перевозках n = 2 - 5 дн.

к - коэффициент неравномерности снабжения, к = 1,2;- норма хранения материала на 1 м2 площади;

к_п - коэффициент учитывающий проходы на складах:

закрытые - к_п = 0,5 - 0,7

4.8 Технико-экономические показатели

Таблица 4.3- Технико-экономические показатели

Наименование	Ед.изм.	Кол-во
Строительный объем здания	м3	1339
Полезная площадь	м2	302,3

5. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

.1 Системы пожаротушения, дымоудаления и системы оповещения

.1.1 Дымоудаление

Основной задачей системы противодымной защиты здания является обеспечение незадымляемости вертикальных путей эвакуации из здания при пожаре, которая решается путем устройства систем дымоудаления из коридоров (помещений) и систем подпора воздуха в лестничные клетки и шахты лифтов. Типичная схема противодымной защиты здания включает в себя систему дымоудаления из коридора этажа пожара, незадымляемые лестничные клетки. Система дымоудаления состоит из шахты, выстроенной на всю высоту здания и оборудованной вытяжным вентилятором. На каждом этаже в шахте имеется проем, закрытый клапаном дымоудаления.

Дымоудаление предусматривается:

-из коридоров без естественного освещения (через окно в наружной стене), предназначенных для эвакуации 50 и более человек;

из помещений с массовым пребыванием людей (50 человек и более) не имеющих естественного освещения;

Допускается не устанавливать дымоудаление если:

-площадь помещения менее 200м2, но имеется автоматическая установка пожаротушения;

в помещении где установлено газовое пожаротушение;

в помещении в котором время заполнения помещения дымом меньше чем время эвакуации людей (расчетные).

В состав оборудования систем дымоудаления входят вентиляторные установки, системы трубопроводов с управляемыми заслонками, автоматики контроля состояния оборудования (включено, закрыто и т.п.).

5.1.2 Системы пожаротушения

Для тушения пожара могут использоваться технические средства ручного применения: лопаты, багры, ведра, песок, огнетушители (углекислотные, пенные, Порошковые. др.) Автоматические системы пожаротушения предназначены для автоматического тушения (обнаружения и тушения) возникающих пожаров в начальной стадии их развития.

Перечень помещений, для которых должно быть предусмотрено автоматическое пожаротушение, правила проектирования, монтажа и обслуживания систем автоматического пожаротушения определяются в соответствии с требованиями нормативных документов.

Различают системы пожаротушения:

а) спринклерные. Спринклерная установка в дежурном режиме находится под давлением создаваемым автоматическим водопитателем. При вскрытии оросителя давление падает, вскрывается КСК и по подводящему трубопроводу из водопитателя поступает вода. Одновременно вода подается к сигнальному прибору и включает основной водопитатель (насос);

б) дренчерные водяные. Дренчерная установка приводится в действие тросовым, гидравлическим (пневматическим) или электрическим побудителем;

в) пенные - те же дренчерные. Общеповерхностного типа, локально-поверхностного, общеобъемного, локально-объемного. Пенообразователи - алкилсульфаты, сланцевые поверхностно-активные вещества;

г) газовые - (Азот-газ без цвета и запаха). Огнегушащий эффект - за счет разбавления продуктов реакции в зоне горения - 40 - 60% объема помещения

Углекислый газ - эффект тот же, концентрация менее 30% по объему. Фреон - концентрация 1,9% по объему. Существуют газопенные установки пожаротушения;

д) порошковые - высокая огнетушащая способность, универсальность (тушатся материалы, не подлежащие тушению водой). Эффект тушения - ингибирование хим. реакции, разбавление горючей среды, огнепреграждение;

е) паровые - с применением пара.

.1.3 Системы оповещения

Оповещение и управление эвакуацией людей при пожаре должно осуществляться одним из следующих способов или их комбинацией, подачей звуковых и (или) световых сигналов во все помещения здания с постоянным или временным пребыванием людей, трансляцией текстов о необходимости эвакуации, путях эвакуации, направлении движения и других действиях, направленных на обеспечение безопасности людей, трансляцией специально разработанных текстов, направленных на предотвращение паники и других явлений, усложняющих эвакуацию, размещением эвакуационных знаков безопасности на путях эвакуации, включением эвакуационных знаков безопасности ,включением эвакуационного освещения, дистанционным открыванием дверей эвакуационных выходов (например, оборудованных электромагнитными замками), связью пожарного поста-диспетчерской с зонами пожарного оповещения.

СОУЭ должна проектироваться с целью реализации планов эвакуации. При проектировании СОУЭ должна предусматриваться возможность ее сопряжения с системой оповещения гражданской обороны. СОУЭ должна включаться от командного импульса, формируемого автоматической установкой пожарной сигнализации или пожаротушения, за исключением случаев, приведенных в п.3.4. и 3.6. настоящих норм. Допускается использовать в СОУЭ дистанционное и местное включение, если в соответствии с нормативными документами для данного вида зданий не требуется оснащение автоматическими установками пожаротушения Пусковые элементы должны быть выполнены и размещены в соответствии с требованиями, предъявляемыми к ручным пожарным извещателям. Допускается осуществлять включение СОУЭ при срабатывании одного пожарного извещателя, если выполняются условия, изложенные в нормативных документах по пожарной безопасности, утвержденных в установленном порядке. Допускается использовать в СОУЭ 3 - 5-го типов полуавтоматическое управление, а также дистанционное и местное включение в отдельных зонах оповещения.

Выбор вида управления определяется организацией-проектировщиком в зависимости от функционального назначения, конструктивных и объемно-планировочных решений здания исходя из условия обеспечения безопасной эвакуации людей при пожаре. В качестве такого условия могут быть применены требования нормативных документов по пожарной безопасности, утвержденных в установленном порядке в части обеспечения безопасности людей при пожаре. При разделении здания на зоны оповещения должна разрабатываться специальная очередность оповещения людей, находящихся в защищаемом объекте. Размеры зон пожарного оповещения, специальная очередность оповещения и время начала оповещения в отдельных зонах определяются, исходя из условия обеспечения безопасной эвакуации людей при пожаре. Допускается в качестве такого условия использовать требования нормативных документов по пожарной безопасности, утвержденных в установленном порядке в части обеспечения безопасности людей при пожаре. СОУЭ должна функционировать в течение времени, необходимого для завершения эвакуации людей из здания.

Провода и кабели соединительных линий СОУЭ следует прокладывать в строительных конструкциях, коробах или каналах из негорючих материалов. Исполнение технических средств оповещения должно соответствовать требованиям нормативных документов по пожарной безопасности, утвержденных в установленном порядке.
