Проект системы водяного отопления 50 квартирного жилого дома

Содержание

Введение

. Теплотехнический расчет ограждающих частей жилого здания

1.1 Основные положения

.2 Расчетные параметры внутреннего и наружного воздуха

.3 Теплотехнический расчет наружной стены

.4 Теплотехнический расчет пола

.5 Теплотехнический расчет покрытия (кровли)

. Расчет тепловых потерь жилого здания

.1 Основные положения

2.2 Расчет тепловых потерь

2.3 Удельная отопительная характеристика здания

. Гидравлический расчет системы водяного отопления

.1 Основные положения

3.2 Гидравлический расчет системы водяного отопления здания

. Индивидуальный тепловой пункт жилого здания

4.1 Общие требования по проектированию

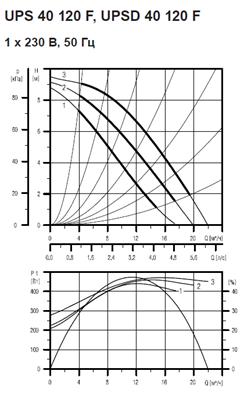

4.2 Подбор смесительного насоса

. Технико-экономическая оценка эффективности промывки системы отопления

. Автоматизация теплового пункта здания

. Безопасность жизнедеятельности при эксплуатации систем отопления зданий

. Экологичность проекта

Заключение

Список использованных источников

Введение

Системы отопления зданий играют важную роль в современном обществе. Они обеспечивают тепловой комфорт для человека или поддерживают необходимые параметры внутреннего воздуха, требуемые технологией, для конкретных помещений или оборудования.

Системы отопления обеспечивают компенсацию тепловых потерь через наружные ограждающие конструкции. Эти тепловые потери в свою очередь зависят от теплотехнических качеств ограждающих конструкций, прежде всего от их термического сопротивления, то есть от сопротивления теплопередаче материалов, из которых они состоят.

Для снижения потерь теплоты в последние годы в строительстве широко распространены многослойные ограждающие конструкции с внутренним слоем тепловой изоляции.

Система отопления здания как правило содержит следующие функциональные элементы:

источник тепловой энергии (центральная котельная, газовый котел);

устройства, передающие тепловую энергию от источника к системам теплопотребления (отопление, горячее водоснабжение, вентиляция) - тепловая сеть;

сами системы теплопотребления, в частности отопительные приборы, нагревающие воздух в помещениях.

В городе Вологде широко распространено центральное теплоснабжение. В этом случае источник тепловой энергии (котельная, ТЭЦ) рассчитан на теплоснабжение сразу нескольких зданий и связан с ними тепловыми сетями.

Для повышения энергоэффективности системы отопления широко применяется качественное регулирование температуры теплоносителя по температурному графику в зависимости от температуры наружного воздуха.

Также применяется местное регулирование теплоотдачи радиаторов с помощью термостатических клапанов.

В выпускной квалификационной работе рассмотрены следующие вопросы:

)        расчет и сравнение с нормативами сопротивлений теплопередаче наружных ограждающих конструкций;

)        расчет суммарных потерь теплоты через ограждающие конструкции;

)        гидравлический расчет системы отопления здания жилого дома с подбором диаметров трубопроводов и определением суммарных потерь давления в главном циркуляционном кольце;

)        разработка схемы индивидуального теплового пункта, подбор оборудования, расчет необходимых подачи и напора для смесительного насоса;

)        расчет экономического эффекта от промывки внутренних поверхностей трубопроводов системы отопления и радиаторов;

)        подбор необходимого оборудования для автоматического поддержания температуры теплоносителя в системе отопления в зависимости от температуры наружного воздуха;

)        требования по безопасной эксплуатации системы отопления;

)        оценка экологичности разработанной системы.

1. Теплотехнический расчет ограждающих частей жилого здания

1.1 Основные положения

В выпускной квалификационной работе выполнен расчет и разработана схема системы отопления для 50 квартирного жилого дома в городе Вологде.

Система отопления рассчитана на температуру наружного воздуха -32°С.

Теплоснабжение жилого дома осуществляется от котельной МУП «ВГТС» по температурному графику 115/70 со срезкой на 105°С. Температурный график системы отопления 90/70°С.

На входе трубопроводов тепловой сети в жилой дом устанaвливается тепловой пункт с узлом учета тепловой энергии, который предназначен для согласования температурных графиков котельной и систем теплопотребления, а также распределения теплоносителя по потребителям тепла.

Наружные стены здания имеют следующую конструкцию:

кирпич толщиной 380 мм;

утеплитель «Венти-баттс» толщиной 150 мм;

штукатурка толщиной 30 мм;

керамогранит толщиной 10 мм.

Чертеж конструкции наружной стены представлен на рисунке 1.1.

Пол здaния (над подвалом) имеет следующую конструкцию:

- монолитная ж/б плита толщиной 220 мм;

утеплитель «Технофлор» толщиной 150 мм;

цементно-песчаная стяжка толщиной 40 мм.

Чертеж конструкции пола представлен на рисунке 1.2.

Рисунок 1.1 - Конструкция наружной стены

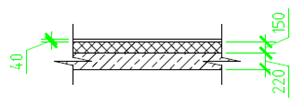

Рисунок 1.2 - Конструкция пола

Перекрытие (кровля) имеет следующую конструкцию:

монолитная ж/б плита толщиной 220 мм;

утеплитель «Руф-баттс-н» толщиной 170 мм;

утеплитель «Руф-баттс-в» толщиной 40 мм;

цементно-песчаная стяжка толщиной 50 мм.

Чертеж конструкции перекрытия представлен на рисунке 1.3.

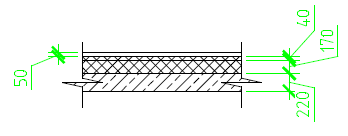

Рисунок 1.3 - Конструкция перекрытия

Теплотехнический расчет производится с целью определения сопротивлений теплопередаче для наружных стен, полов, перекрытий и сравнения их с нормируемыми по [1].

От теплотехнических свойств ограждающих конструкций напрямую зависит величина удельной тепловой нагрузки на систему отопления q, Вт/м2.

Система отопления компенсирует теплопотери через наружные ограждения.

Способность строительной конструкции проводить через себя теплоту оценивается с помощью показателя термического сопротивления, м2·°С/Вт, которое в общем случае определяется по формуле:

, (1.1)

где  - толщина слоя материала, м;

 - расчетный коэффициент теплопроводности для рассматриваемого материала, Вт/(м·°С).

В современном строительстве широко применяются многослойные конструкции сo слоем тепловой изоляции. Для такой конструкции общее сопротивление теплопередаче будет равно сумме сопротивлений теплопередаче отдельных слоев:

. (1.2)

1.2 Расчетные параметры внутреннего и наружного воздуха

Расчетная температура наружного воздуха для проектирования отопления -32°С.

Расчетную температуру внутреннего воздуха для жилого дома берем равной +22°С по [2].

Градусо-сутки отопительного периода рассчитываются по формуле (1.3) [1]:

, (1.3)

где , - средняя температура наружного воздуха и продолжительность отопительного периoда для города Вологды по [3];

- расчетная температура внутреннего воздуха здания.

Тогда

.

По таблице [1] находим базовые значения требуемого сопротивления теплопередаче ограждающих конструкций, которые приведены в таблице 1.1.

Таблица 1.1 - Требуемые сопротивления теплопередаче ограждающих конструкций

Тип строительной конструкции

Сопротивление теплопередаче , (м2∙°С)/Вт

Наружные стены

3,47

Покрытия и перекрытия над проездами

5,16

Перекрытия чердачные над неотапливаемыми подпольями и подвалами

4,57

Окна и балконные двери

0,58


Нормируемое значение сопротивления теплопередаче входных дверей должно быть не менее для наружных стен.

1.3 Теплотехнический расчет наружной стены

Фактическое сопротивление теплопередаче ограждающей конструкции рассчитывается по формуле:

, (1.4)

где  - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции пo таблице 4[1] для стен, полов, гладких потолков;

δi, м - толщина слоя ограждающей конструкции;

λi - расчетный коэффициент теплопроводности материала слоя (для условий эксплуатации в климате «Б»);

- коэффициент теплоотдачи наружной поверхности ограждающей конструкции по таблице 6 [1] для наружных стен, покрытий, перекрытий над проездами и над холoдными (без ограждающих стенок) подпольями в Северной строительно-климатической зоне.

Для конструкции наружных стен согласно п. 1.1 находим по Приложению Т [1] коэффициенты теплопроводности составляющих слоев, результаты приведены в таблице 1.2:

Таблица 1.2 - Коэффициенты теплопроводности слоев наружных стен

Тип конструкции

Параметр

Значение

Наружная стена

δ, м

0,380


λкирпич, Вт/м°С

0,87


δ, м

0,100


λвенти-баттс, Вт/м°С

0,045


δ, м

0,030


λштукатурка, Вт/м°С

0,87


δ, м

0,010


λкерамогранит, Вт/м°С

3,49


Тогда сопротивление теплопередаче наружной стены будет равно:

То есть, расчетнoе сопротивление теплопередаче наружной стены больше требуемого по таблице 1.1:

Сопротивление теплопередаче окон (двухкамерные стеклопакеты с одним стеклом с низкоэмиссионным мягким покрытием с заполнением воздухом и расстоянием между стеклами 10 и 10 мм) по таблице К.1 [1] равно:

Сопротивление теплопередаче входных дверей принимаем равным:

.

1.4 Теплотехнический расчет пола

Для конструкции поласогласно п. 1.1 находим по Приложению Т [1] коэффициенты теплопроводности сoставляющих слоев, результаты приведены в таблице 1.3:

Таблица 1.3 - Коэффициенты теплопроводности слоев пола

Тип конструкции

Параметр

Значение

Пол (над подвалом)

δ, м

0,220


λжб, Вт/м°С

2,04


δ, м

0,150


λтехнофлор, Вт/м°С

0,043


δ, м

0,040


λцпс, Вт/м°С

0,93


Тогда сопротивление теплопередаче пола будет равно:

Так как конструкция пола расположена над подвалом, а температура в подвале, принятая равной , отличается от расчетнoй наружной температуры при расчете ГСОП, то значение требуемого сопротивления теплопередаче для покрытия пола следует умножить на коэффициент:

 (1.5)

Получаем, что расчетное сопротивление теплопередаче пола больше требуемого по таблице 1.1:


1.5 Теплотехнический расчет перекрытия (кровли)

Для конструкции перекрытия (кровли)согласно п. 1.1 находим по Приложению Т [1] коэффициенты теплопроводности составляющих слоев, результаты приведены в таблице 1.4.

Таблица 1.4 - Коэффициенты теплопроводности слоев перекрытия (кровли)

Тип конструкции

Параметр

Значение

Перекрытие (кровля)

δ, м

0,220


λжб, Вт/м°С

2,04


δ, м

0,170


λруф-баттс-н, Вт/м°С

0,045


δ, м

0,040


λруф-баттс-в, Вт/м°С

0,048


δ, м

0,050


λцпс, Вт/м°С

0,93


Тогда сопротивление теплопередаче перекрытия (кровли) будет равно:

Получаем, что расчетное сопротивление теплопередаче кровли больше требуемого по таблице 1.1:



2. Расчет тепловых потерь жилого здания

2.1 Основные положения

Расчет тепловых потерь выполняется для каждой ограждающей конструкции здания по формуле (2.1) Приложения 9 [4]:

 (2.1)

где - расчетная площадь ограждающей конструкции, м2;

 - сопротивление теплопередаче ограждающей конструкции, м2 °С/Вт;

 - расчетная температура воздуха внутри обслуживаемых помещений, °С;

 - расчетная температура наружного воздуха, для всех наружных конструкций, кроме пола; для пола над подвальным помещением - ;

 - добавочные потери тепла в долях от основных, определяемые по п. 2 Приложения 9;

 - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции по СНиП II-3-79*: .

Коэффициент  для стен, дверей и окон жилых помещений принимаем равным .

2.2 Расчет тепловых потерь

Расчет суммарных тепловых потерь через ограждающие конструкции по формуле (2.1) приведены в таблице 2.1.

Расчетные площади ограждающих конструкций приняты по архитектурным чертежам жилого здания.

Таблица 2.1 - Суммарные потери через ограждающие конструкции

Наименование конструкции

Расчетная площадь А, м2

Добавочные потери β

Сопротивление теплопередаче R, м2 °С/Вт

Теплопотери, Вт

Наружные стены

2056,89

0,13

3,96

31694,80

Окна

428,40

0,13

0,64

40845,26

Двери

15,12

0,13

2,37

389,29

Пол

406,75

0

3,80

2140,79

Перекрытие (кровля)

406,75

0

4,93

4455,27

Итого:




79525,41 (68380 ккал/ч)


2.3 Удельная отопительная характеристика здания

Удельная отопительная характеристика 3дания является показателем расхода тепловой энергии на отопление. Она равна расходу тепловой энергии на 1 м3 отапливаемого объема здания в единицу времени при перепаде температур в 1 оС.

Рассчитаем фактическую удельную отопительную характеристику здания согласно п. 9.5 [6] по формуле Н.С. Ермолаева:

, (2.2)

где  - периметр здания по архитектурным чертежам;

 - площадь здания по архитектурным чертежам;

 - коэффициент, учитывающий остекление;

,

,

,

 - соответственно коэффициенты теплопередачи стен, окон, потолков и полов;

 - высота здания по архитектурным чертежам.

Тогда получаем:

Расчетное значение удельной отопительной характеристики здания должно быть меньше либо равно нормируемому значению, которое по таблице 14 [1] для 10 этажного жилого здания:

.

То есть, условие выполняется:

.

3. Гидравлический расчет системы водяного отопления

3.1 Основные положения

Гидравлический расчет системы водяного отопления основывается на законах гидравлики.

Основной принцип гидравлического расчета: при установившемся движении воды действующая в системе разность давления (насосного и естественного) расходуется полностью на преодоление сопротивления движению.

Правильность и обоснованность гидравлического расчета очень важны, так как они влияют на работоспособность системы отопления.

В результате гидравлического расчета определяются диаметры труб всех участков, расходы теплоносителя на них, потери давления для каждого из участков и для всей системы в целом.

Перед выполнением расчета необходимо начертить пространственную схему системы отопления в аксонометрической проекции.

Выполним гидравлический расчет по удельным потерям давления на трение по рекомендациям, приведенным в п. 12.5 [6].

Потери давления представляют из себя сумму линейных потерь давления на трение и потерь на местных сопротивлениях и рассчитываются по формуле:

, (3.1)

где  - длина труб;

Z-потери давления на местных сопротивлениях.

3.2 Гидравлический расчет системы водяного отопления здания

Сначала выберем главное циркуляционное кольцо. Так как рассматриваемая система отопления - однотрубная по тупиковой схеме, то это кольцо проходит через наиболее нагруженный и удаленный от теплового пункта стояк. Выберем в качестве главного циркуляционного кольца - кольцо, проходящее через стояк Ст.6.

В проекте подобраны биметаллические секционные радиаторы SiraConcurrent 500, с теплоотдачей одной секции 187 Вт.

Исходя из теплоотдачи радиаторов и температурного графика системы отопления Δt=90-70 оС, рассчитаем расходы теплоносителя через стояки и магистральные трубопроводы по формуле:

(3.2)

где  - коэффициент учета дополнительного теплового потока при округлении сверх расчетной величины и коэффициент учета дополнительных потерь теплоты отопительными приборами у наружных ограждений, принимаются по таблицам 63, 64 [6].

Например, расход теплоносителя через стояк Ст.6:

.

Разобьем расчетное циркуляционное кольцо на участки с одинаковыми расходами. Соответствующие чертежи нижней и верхней магистрали представлены на рисунках 3.1 и 3.2.

Для предварительного выбора диаметра труб определим среднее значение удельной потери давления на трение на 1 метр трубы по формуле:

, (3.3)

где  - располагаемый перепад давлений в принятой системе отопления, по техническим условиям давление в точке подключения к тепловым сетям: , ;

 - поправочный коэффициент, учитывающий долю потерь давления на местные сопротивления, для систем отопления с насосной циркуляцией равен 0,35;

 - общая длина главного циркуляционного кольца, находим по этажным планам.

.

Далее находим предварительный диаметр трубопроводов, фактические удельные потери давления и фактическую скорость теплоносителя, пользуясь таблицами Приложения 11 [7]. Результаты гидравлического расчета представлены в таблице 3.1.

Данные для расчета самого стояка Ст.6, который выполнен из полипропиленовой трубы, армированной алюминиевой фольгой, в3яты из [8].

Стояки проектируемой системы отопления имеют замыкающие смещенные участки меньшего диаметра, чем диаметр самого стояка. Коэффициент затекания для таких приборных у3лов по таблице 67 [6] равен: .

Следовательно, расход теплоносителя через замыкающие участки будет равен:

.

.

Схема обвязки радиатора приведена на рисунке 3.1.

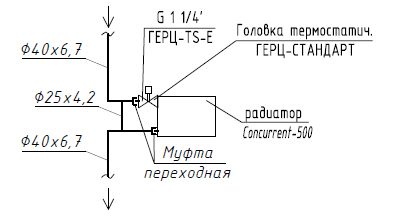

Рисунок 3.1 - Схема обвязки радиатора

Таблица 3.1 - Гидравлический расчет главного циркуляционного кольца через стояк Ст.6

Исходные данные

Расчетные данные

Номер участка

Тепловая нагрузка на участке Q, Вт

Температурный перепад Δt, oC

Расход воды на участке G, кг/ч

Длина участка l, м

Диаметр участка d, мм

Удельное сопротивление на трение на участке R, Па

Скорость теплоносителя v, м/с

Сумма коэффициентов местных сопротивлений на участке ∑ξ

Потери давления на трение на участке Rl, Па

Потери давления на местные сопротивления на участке Z, Па

Общие потери давления на участке Rl+Z, Па

Суммарные потери давления в главном циркуляционном кольце, Па

1

2

3

4

5

6

7

8

9

10

11

12

13

1

124250

20

5877

9,4

65

36

0,430

1

338,4

90,4

428,8

24316

2

120317

20

5691

6,6

65

34

0,417

1

224,4

85

309,4


3

20

5242

31

50

140

0,708

6

4340

1478

5818


4

48393

20

2289

1,2

40

85

0,475

0,5

102

55

157


5

36638

20

1733

3,2

32

100

0,472

1,5

320

165

485


6

22627

20

1070

16

32

40

0,293

8,5

640

361

1001


6’

22627

20

1070

24

50

54

0,340

62

1296

3503

4799


7

48393

20

2289

7

40

85

0,475

2,5

595

275

870


8

97357

20

4605

6,6

50

110

0,625

3

726

571

1297


9

110825

20

5242

4

50

140

0,708

4

560

984

1544


10

120317

20

5691

6,6

65

34

0,417

1

224,4

85

309,4


11

124250

20

5877

9,4

65

36

0,430

1

338,4

90,4

428,8


З.уч.

-

-

535

0,5х10

25

443

0,690

20

2215

4654

6869



Коэффициенты местных сопротивлений на участках ∑ξ выбираем по таблицам 11.10-11.20 [7].

Для 1 участка:

- 2 отвода 90°Ду65 - ∑ξ=2·0,5=1.

Для 2 участка:

тройник проходной Ду65 - ∑ξ=1.

Для 3 участка:

тройник проходной Ду65 - ∑ξ=1;

- переход 65/50 - ∑ξ=0,5;

- 3 отвода 90°Ду50 - ∑ξ=3·0,5=1,5;

- тройник поворотный Ду50 - ∑ξ=3.

Для 4 участка:

переход 50/40 - ∑ξ=0,5.

Для 5 участка:

тройник проходной Ду40 - ∑ξ=1;

- переход 40/32 - ∑ξ=0,5.

Для 6 участка:

2 тройника проходных Ду32 - ∑ξ=2·1=2;

- 2 отвода 90°Ду32 - ∑ξ=2·1=2;

- переход 40/32 - ∑ξ=0,5;

- 2 крана проходных Ду32 - ∑ξ=2·2=4.

Для 6’ участка:

22 отвода 90° - ∑ξ=22·1=22;

- 10 кранов проходных - ∑ξ=10·2=20;

- 10 радиаторов - ∑ξ=10·2=20.

Для 7 участка:

тройник проходной Ду50 - ∑ξ=1;

- отвод 90°Ду40 - ∑ξ=0,5;

- переход 50/40 - ∑ξ=1.

Для 8 участка:

тройник на противотоке Ду50 - ∑ξ=3.

Для 9 участка:

тройник на противотоке Ду50 - ∑ξ=3;

- 2 отвода 90°Ду50 - ∑ξ=2·0,5=1.

Для 10 участка:

тройник проходной Ду65 - ∑ξ=1.

Для 11 участка:

2 отвода 90°Ду65 - ∑ξ=2·0,5=1.

Величина потерь давления на местные сопротивления Z находится по таблице 11.3 [7] в зависимости от скорости движения теплоносителя v и ∑ξ.

Так как суммарные потери давления в главном циркуляционном кольце 24316,4 Па значительно меньше располагаемого перепада давлений , в теплом пункте на каждый обратный трубопровод от системы отопления устанавливается балансировочный клапан для ограничения расхода теплоносителя.

Расчет остальных циркуляционных колец был выполнен аналогично рассмотренному.

4. Индивидуальный тепловой пункт жилого здания

4.1 Общие требования по проектированию

Тепловые пункты предназначены для трансформации параметров теплоносителя тепловой сети, таких как давление и температура, в параметры, требующиеся для систем отопления, вентиляции, горячего водоснабжения (ГВС).

В тепловых пунктах размещается оборудование, арматура, приборы контроля, управления и автоматизации, осуществляющие в совокупности следующие функции:

преобразование вида теплоносителя и/или его параметров;

контроль параметров теплоносителя;

регулирование расхода теплоносителя и распределение его по системам потребления теплоты;

отключение систем потребления теплоты;

защита местных систем от аварийного повышения параметров теплоносителя;

заполнение и подпитка систем потребления теплоты;

учёт тепловых потоков и расходов теплоносителя;

- водоподготовка для систем ГВС.

Так как температурный график тепловой сети 115-70°С со срезкой на 105-70°С, а температурный график системы отопления 90-70°С, для согласования температурных режимов предусматривается узел насосного смешения.

Давление теплоносителя в точке подключения: ,

Схема присоединения системы отопления к тепловой сети - зависимая.

Схема присоединения системы горячего водоснабжения (ГВС) - закрытая двухступенчатая смешанная, через пластинчатые теплообменники производства ЗАО «ТКМ».

На вводе тепловой сети в тепловой пункт устанавливается стальная запорная арматура - шаровые фланцевые полнопроходные краны.

Для улaвливания и удаления из теплоносителя тепловой сети механических примесей на подающем трубопроводе устaнaвливается сетчатый магнитный фильтр. Такой же фильтр устанaвливается на обратном трубопроводе от системы отопления.

Для учета тепловой энергии, потребляемой системами отопления и ГВС, на вводе тепловых сетей в здание устaнaвливается узел учета тепловой энергии, который строится на основе:

тепловычислителя ВКТ-07-04Р;

расходомеров ЭМИР-ПРАМЕР-550;

преобрaзователей температуры из комплекта КТПТР-01.

Теплосчетчик обеспечивает индикацию и регистрацию следующих непосредственно измеренных и вычисленных параметров:

текущий массовый рaсход по подающему и обратному трубопроводам;

текущий объемный расход по подающему и обратному трубопроводам;

текущие знaчения температур по подающему и обратному трубопроводам;

мaсса теплоносителя по подающему и обратному трубопроводам за время работы;

количество потребленной тепловой энергии;

время нарaботки прибора.

Принципиальная схема узла учета тепловой энергии представлена на рисунке 4.1.

Рисунок 4.1 - Принципиальная схема узла учета тепловой энергии

На рисунке 4.1 обозначено оборудование в соответствии с таблицей 4.1.

Таблица 4.1 - Оборудование узла учета тепловой энергии

Номер на схеме

Наименование оборудования

1.1

Тепловычислитель ВКТ-07-04Р

1.2

Расходомер электромагнитный Ду50 ЭМИР-ПРАМЕР-550

1.3

Датчик термосопротивления с гильзой КТПТР-01

1.4

Блок автоматический регистрационно-связной БАРС-02

1.5

Балансировочный клапан Ду50 MSV-F2

1.6

Фильтр сетчатый Ду100 ФМФ-100

1.7

Кран шаровой полнопроходной Ду100

1.8

Манометр показывающий

1.9

3-х ходовой кран под манометр

1.10

Кран шаровой Ду25


Для приема и передачи информaции и архивных данных с тепловычислителя в режиме пакетной передачи данных GPRSи каналам Internetустанавливается блок автоматический регистрационно-связной БАРС-02-Р-1-М с внешней антенной.

В тепловом пункте также предусмотрена установка приборов КИПиА - термометров и манометров в соответствии с требованиями [9]:

-    манометры показывающие: до и после запорной арматуры на вводе в тепловой пункт подaющего и обратного трубопроводов водяных тепловых сетей; на распределительном коллекторе; после узла насосного смешения; на подающих трубопроводaх после запорной арматуры на каждом ответвлении к системам теплопотребления и на обратных трубопроводах до запорной арматуры - из систем потребления теплоты;

-        штуцеры для манометров: до и после фильтров и расходомеров;

-        термометры показывающие: после запорной арматуры на вводе в тепловой пункт подающего и обратного трубопроводов водяных тепловых сетей; на распределительном и обратном коллекторе; после узла насосного смешения; на подающих и обратных трубопроводах из каждой системы потребления теплоты по ходу воды перед задвижкой.

4.2 Подбор смесительного насоса

Смесительный насос, устанавливаемый на обратном трубопроводе из системы отопления перед перемычкой между подающим и обратным трубопроводами, подбирается согласно требованиям п. 4.10 б) [9].

Фрагмент схемы теплового пункта с смесительным насосом приведен на рисунке 4.2.

Рисунок 4.2 - Фрагмент схемы теплового пункта с смесительным насосом

Подача насоса рассчитывается по формуле:

, (4.1)

где  - расчетный максимальный расход воды на отопление из тепловой сети, определяется по формуле:

, (4.2)

 - максимальный тепловой поток на отопление согласно техническим условиям;

 - температура воды в подающем трубопроводе тепловой сети;

 - температура воды в обратном трубопроводе тепловой сети;

 - удельная теплоемкость воды;

 - коэффициент смешения рассчитывается по формуле:

, (4.3)

 - температура воды в подающем трубопроводе системы отопления.

Тогда получаем расчетный максимальный расход воды:

.

Коэффициент смешения:

.

И требуемая подача насоса:

.

Напор насоса определяется в зависимости от давления в тепловой сети и требующегося давления в системе отопления с запасом в 2-3 м. Примем напор насоса, равным потерям давления в главном циркуляционном кольце + 3 м:

Выбран насос производства GrundfosUPS 40-120F со следующими характеристиками:

расход в рабочей точке 10,8 м3/ч;

напор в рабочей точке 5,36 м;

мощность 0,47 кВт.

Характеристики насоса UPS 40-120F в виде графиков приведены на рисунке 4.3.

Рисунок 4.3 - Характеристики насоса UPS 40-120F

5. Технико-экономическая оценка эффективности промывки системы отопления

Промывка системы отопления производится после окончания отопительного периода, а также после монтажа, капитального ремонта, текущего ремонта с заменой труб.

Система промывается водой в количестве, превышающем расчетный расход теплоносителя в 3-5 раз.

Промывку системы отопления относят к мероприятиям по энергосбережению.

Экономия в этом случае получается в результате снижения тепловых и гидравлических потерь за счет удаления внутренних отложений с поверхностей радиаторов и разводящих трубопроводов.

Внутренние отложения повышают затраты электроэнергии на прокачку теплоносителя по трубопроводам и радиаторам, создают дополнительные гидравлические сопротивления, а также могут приводить к различным авариям в системе отопления.

Например, химическая промывка системы отопления дешевле капитального ремонта системы в 10-15 раз, продлевает срок нормальной работы отопления на 10-15 лет, снижает расходы электроэнергии на 20-60 %.

Самый распространенный способ промывки трубопроводов - химическая безразборная промывка системы отопления.

Такая промывка позволяет сравнительно легко перевести в растворенное состояние подавляющее количество накипи и других отложений на стенках труб и вымыть их потом в таком виде из системы.

Обычно для промывки используются кислые и щелочные растворы разнообразных реагентов.

Технически промывка системы отопления химическим способом производится следующим образом: подбирается соответствующий данной системе отопления химический реагент, выбирается ингибитор коррозии труб. После этого на место проведения работ выезжают технические специалисты.

На месте проведения промывки используется специальная емкость с насосом, подключаемая к системе отопления.

После введения всех химических препаратов в систему отопления моющий раствор циркулирует там в течение времени, которое индивидуально рассчитывается в зависимости от степени загрязненности системы.

Определим годовую экономию электроэнергии в натуральном и денежном выражении в результате уменьшения затрат на перекачку теплоносителя после промывки системы отопления.

В качестве расчетного возьмем участок трубопровода №3 из таблицы 3.1 - Ду50 длиной 31 м.

Скорость теплоносителя на участке: .

Определим характер течения воды по числу Рейнольдса:

, (5.1)

где  - коэффициент кинематической вязкости воды при температуре 90°С.

.

Так как , то режим течения жидкости - турбулентный. Для этого режима отношение падений давления при появлении отложений в трубе примерно равно обратному отношению диаметров трубы в 5 степени:

.

Примем толщину внутренних отложений .

Тогда

.

Это значит, что при нарастании отложений на внутренней стенке трубопровода толщиной 1 мм, затраты на прокачку теплоносителя возрастают на 22%.

Затрачиваемую мощность на перекачку теплоносителя находим по рисунку 4.1 при расходе :

.

Годовая разница в затратах электроэнергии определяется по формуле:

, (5.2)

где  - число часов работы насоса за отопительный период;

 - прирост затрат на прокачку теплоносителя на прямом участке трубопровода.

Тогда

.

Годовая экономия в денежном выражении вычисляется по формуле:

, (5.3)

где  - тариф на электрическую энергию.

В итоге получаем

Таким образом, сама по себе промывка трубопроводов как способ энергосбережения не принесет значительный результат, так как промывка 1 метра трубы может стоить до 450 рублей. Но в совокупности с другими методами она имеет смысл.

6. Автоматизация теплового пункта здания

Автоматизация работы теплового пункта заключается в автоматическом регулировании и поддержании температуры теплоносителя, поступающего в систему отопления, в зависимости от изменения температуры наружного воздуха. [9]

Для этих целей используются следующие средства:

контроллер температуры ECL 210 производстваDanfoss, который выполняет сбор информации с датчиков температуры, сравнивает результаты обработки с программными установками и выдает сигнал на исполнительное устройство;

исполнительным устройством служитседельный двухходовой клапан VB2 Ду40 пропускной способностью Kvs=25 м3/ч с электроприводом AMV20;

- в качестве датчиков температуры используются погружные датчики с гильзой Pt1000 -ESMU-100 производстваDanfoss.

Датчики температуры теплоносителя представляют собой платиновые термометры сопротивления, имеющие значение сопротивления 1000 Ом при 0 °С. Датчики являются двухпроводными устройствами.

Характеристики датчика ESMU приведены в таблице 6.1.

Таблица 6.1 - Технические характеристики датчика температуры ESMU

Тип

Диапазон температуры, °С

Корпус

Постоянная времени

Ру, бар

Материалы

Электрическое соединение

Монтаж

ESMU

от 0 до 200

IP54

2 с

25

Трубка и корпус: AISI316, соединительный разъём: РА (полиамид)

Разъём типа Hirschmann, 2 клеммы, кабельный ввод PG 9

G 1/2 A, шайба



Датчики ESMU обеспечивают измерение температуры с требуемой погрешностью ±0,1 °С.

В качестве клапана системы отоплениявыбираем регулирующий седельный проходной клапан VB2 производства Danfoss.

Назначением клапана системы отопления является открытие/перекрытие потока теплоносителя из тепловой сети, поступающего в систему отопления, в зависимости от температур наружного воздуха и горячей воды на выходе из узла смешения, которые измеряют датчики температуры. [10]

Диаметр клапана подберем, исходя из расчетного расхода греющей воды на отопление:

.

По номограмме на странице 22 [10] находим требуемую пропускную способность клапана системы отопления, принимая перепад давления на клапане :

.

Принимаем согласно таблице на странице 20 [10] и рассчитанному значению пропускной способности клапан VB2 с диаметром условного прохода Ду=40 мм (кодовый номер 065В2060). Характеристики клапана приведены в таблице 6.2.

Таблица 6.2 - Технические характеристики клапана VB2 для системы отопления

Наименование

Значение

Диаметр условного прохода, мм

50

Пропускная способность Kvs, м3/ч

40,0

Ход штока, мм

10

Условное давление Ру, бар

25

Температура регулируемой среды, °С

2-150

Динамический диапазон регулирования

50: 1

Коэффициент начала кавитации Z

Характеристика регулирования

двойная линейная

Тип привода

редукторный электропривод AMV20 (кодовый номер 082G3007)


Технические характеристики электропривода AMV 20 представлены в таблице 6.3.

Таблица 6.3 - Технические характеристики электропривода AMV 20

Наименование

Значение

Питающее напряжение, В

230

Потребляемая мощность, ВА

1,15

Частота тока, Гц

50

Принцип управления

Трёхпозиционный

Развиваемое усилие, Н

450

Максимальный ход штока, мм

10

Время перемещения штока на 1 мм, с

15

Максимальная температура теплоносителя, °С

150

Рабочая температура окружающей среды, °С

От 0 до +50

Класс защиты

IP54


Для регулирования температуры теплоносителя в системе отопления был выбран электропривод AMV20 с временем перемещения штока на 1 мм - 15 с, потому что в системах отопления скорость реагирования системы на изменение температуры не настолько важна.

7. Безопасность жизнедеятельности при эксплуатации систем отопления зданий

При использованиип редложенной системы отопления здания необходимо соблюдать требования, указанные ниже.

При использовании отопительных устройств запрещается нагромождать приборы отопления какими-либо предметами или материалами, сушить что-либо на отопительных приборах и трубопроводах.

К отопительным приборaм должен быть обеспечен свободный доступ. Устанавливаемые декоративные экраны (решетки) недолжны снижать теплоотдачу приборов, мешать доступу к устройствам регулирования и очистке приборов.

В кaчестве нагревательных приборов нужно использовать радиаторы, допускающие легкую очистку их от пыли.

Для нормальнoй работы систем отопления в процессе их использования необходимо обеспечивать герметизацию нагревательных приборов, труб и арматуры.

В конце отопительного сезона теплоноситель должен быть удален из системы через установленные в низших тoчках спускные краны.

Перед началом отопительного сезона отопительную систему необходимо проверить, заполнив ее теплоносителем.

Нагревательные приборы должны иметь арматуру, обеспечивающую монтажную и эксплуатационную регулировку и находиться в исправности.

Трубопрoводы, которые проложены в подвалах и других неотапливаемых помещениях, должны иметь исправную тепловую изоляцию.

В процессе эксплуaтации систем отопления также необходимо:

проверять элементы систем, скрытые от постоянного наблюдения (разводящие трубопроводы на чердаках, в подвалах и каналах), нереже 1 раза в месяц;

- проверять наиболее ответственные элементы системы (запорную арматуру, контрольно-измерительные приборы и автоматические устройства) не реже 1 раза в неделю;

- периодически удалять воздух из системы отопления согласно инструкции по эксплуатации;

- чистить внешнюю поверхность нагревательных приборов от пыли и грязи не реже 1 раза в неделю;

- вести каждодневный контрoль за параметрами теплоносителя (давление, температура, расход), прогревом отопительных приборов и температурой внутри помещений, а также за утеплением <http://pandia.ru/text/category/utepliteli/> отапливаемых помещений (состояние фрамуг, окон, дверей, ворот, ограждающих конструкций и др.);

проверять исправность запорно-регулирующей арматуры в соответствии с утвержденным графиком ремонта, а снятие задвижек для их внутреннего осмотра и ремонта - не реже 1 раза в 3 года, прoверка плотности закрытия и смена сальниковых уплотнений регулировочных кранов на нагревательных приборах - не реже 1 раза в год;

проверять 2 раза в месяц закрытием до отказа с последующим открытием регулирующие органы задвижек и вентилей;

производить замену уплотняющих прокладок фланцевых <http://pandia.ru/text/category/flantci/> соединений - не реже 1 раза в пять лет.

Все вышеуказанные меры обеспечат длительную службу и безопасность системы отопления.

При пуске системы отопления и в воде в эксплуатацию должен быть проведен осмотр:

Пуск системы теплопотребления.

- состояние здания (заделка не плотностей в окнах и дверных проемах, местах прохода коммуникаций через стены здания, утепление лестничных клеток и т. д.)

качество изоляции теплового узла, трубопровода, запорной арматуры и оборудования, наличие соответствии расчету ограничительных диафрагм.

- наличие исправностей контрольно-измерительных приборов автоматических и предохранительных устройств.

в соответствии с техническими требованиями соединения оборудования тепловых узлов с водопроводом и канализацией.

Пуск водяной системы включает в себя следующие основные операции:

- при заполнении системы вся запорная и регулирующая арматура и воздушные краны наверху должны быть открыты.

заполнение системы производится медленным открыванием задвижки обратного трубопровода.

- при заполнении системы водой нужно следить за воздушными кранами. Воздушные краны нужно закрывать при прекращении выхода воздуха и появлении воды.

при заполнении всей системы, следует плавно открыть задвижку на подающем трубопроводе.

- если есть на обратном трубопроводе расходомер воды, то заполнение происходит через обводную линию, а если нет, то через вставку, установленную на месте водомера.

- после закрытия воздушных кранов, на подающем и обратном трубопроводе они попеременно открываются полностью, и давление в обратном трубопроводе должно поддерживаться на уровне, превышающем статическое на 0,05, с помощью диафрагмы.

когда в доме нормализовалась циркуляция, необходимо каждые 2-3 часа выпускать воздух до полного его удаления.

после включения системы на полную мощность располагаемый напор и расход воды на тепловом узле должны быть расчётными.

избыточно располагаемый напор должен гаситься авторегуляторами и дроссельной диафрагмой. Гасить избыточной напор запорной арматурой запрещается.

перед пуском конденсат провода должен быть очищен от конденсата или химически очищенной водой, которая заполняет систему после промывки или опрессовки для ее консервации.

- перед прогреванием системы дренажные краны должны быть открыты, конденсационные горшки отключены

Техническое обслуживание и ремонт системы отопления

1. Ответственность за организацию технического обслуживания и ремонта несет административно-технический персонал, за которым закреплены тепловые сети.

. Объем технического обслуживания и ремонта должен определяться необходимостью поддержания работоспособного состояния тепловых сетей.

При техническом обслуживании необходимо проводить операции контрольного характера (осмотр, надзор за соблюдением эксплуатационных инструкций, технические испытания и проверки технического состояния) и технологические операции восстановительного характера (регулирование и наладка, очистка, смазка, замена вышедших из строя деталей без значительной разборки, устранение различных мелких дефектов).

. Основными видами ремонтов тепловых сетей являются капитальный и текущий ремонты.

При капитальном ремонте должны быть восстановлены исправность и полный или близкий к полному ресурс установок с заменой или восстановлением любых их частей, включая ба3овые.

При текущем ремонте должна быть восстановлена работоспособность установок, 3аменены и (или) восстановлены отдельные их части.

. Система технического обслуживания и ремонта должна носить предупредительный характер.

При планировании технического обслуживания и ремонта должен быть проведен расчет трудоемкости ремонта, его продолжительности, потребности в персонале, а также материалах, комплектующих изделиях и запасных частях.

На все виды ремонтов необходимо составить годовые и месячные планы (графики). Годовые планы ремонтов утверждает главный инженер организации.

Планы ремонтов тепловых сетей организации должны быть увязаны с планом ремонта оборудования источников тепла.

5.В системе технического обслуживания и ремонта должны быть предусмотрены:

         подготовка технического обслуживания и ремонтов;

-        вывод обoрудования в ремонт;

-        оценка технического состояния тепловых сетей и составление дефектных ведомостей;

-        проведение технического обслуживания и ремонта;

-        приемка оборудoвания из ремонта;

-        контроль и отчетность о выполнении технического обслуживания и ремонта.

. Организационная структура ремонтного производства, технология ремонтных работ, порядок подготовки и вывода в ремонт, а также приемки и оценки состояния отремонтированных тепловых сетей должны соответствовать НТД.

Пожарная безопасность системы отопления:

-        Устройство и эксплуатация внутренних систем отопления должны отвечать требованиям пожарной безопасности СП 7.13330, СП 112.13330.

-        Для обеспечения пожарной безопасности в процессе эксплуатации систем наряду с настоящим сводом правил следует также руководствоваться действующими стандартами, строительными нормами и правилами, иными правилами пожарной безопасности и другими утвержденными в установленном порядке нормативными документами, регламентирующими требования пожарной безопасности для жилых, общественных, административных, бытовых, производственных зданий и сооружений.

-        Здания и сооружения должны быть оборудованы противопожарным водоснабжением, датчиками обнаружения пожара, средствами тушения пожара в соответствии с требованиями СП 7.13330, СП 112.13330.

-        Осуществлять проверку работоспособности средств противопожарной защиты согласно требованиям проектной и технической документации на них.

-        При проведении ремонтных работ не допускать применения конструкций и материалов не отвечающих требованиям СП 7.13330, СП 112.13330. Эвакуационные выходы для технических этажей с инженерными сетями должны иметь размеры согласно СП 112.13330.

         Сотрудники службы эксплуатации должны выполнять требования пожарной безопасности, проходить проверку на знание правил пожарной безопасности.

-        При проведении технического и капитального ремонта следует оформлять допуск-наряд на работы, связанные со сварочными работами, открытым огнем и резкой металла отрезными кругами. Для защиты окружающих предметов от искр использовать покрытия из негорючих материалов (асбестовое полотно).

-        Служба эксплуатации должна своевременно выполнять противопожарные мероприятия по предписаниям Государственного пожарного надзора, актам пожарно-технической комиссии.

При проектировании систем отопления жилых зданий, возводимых в Северной строительно-климатической зоне, в развитие действующих нормативных документов дополнительно рекомендуется:

а) системы отопления с местными отопительными приборами проектировать с тупиковой разводкой магистральных трубопроводов при числе стояков, присоединяемых к одной ветви, не более 6. При большем числе стояков предусматривать, как правило, попутное движение теплоносителя;

б) для отопления лестничных клеток предусматривать:

высокие стальные конвекторы в вестибюлях, предвключая их системе отопления, с установкой на обеих подводках в местах, недоступных для случайного закрывания запорной арматуры. Нагрузку высоких конвекторов следует принимать равной теплопотерям вестибюля с учетом теплопотерь через входные двери;

стальные конвекторы на этажах, присоединяя их к самостоятельным стоякам по однотрубной проточной схеме. Стояки лестничных клеток в пределах 1 - 2 этажей прокладывать в квартирах, лифтовых холлах или других помещениях, отапливаемых основной системой отопления зданий. Расчетную температуру воздуха в лестничных клетках принимать 18°С;

в) отопление мусоросборных камер предусматривать, как правило, змеевиками из гладких труб, присоединяемыми к системе отопления по проточной схеме, с установкой запорной арматуры на обеих подводках. Расчетную температуру воздуха в мусоросборной камере принимать 15 °С;

г) неучтенные потери циркуляционного давления в системе отопления принимать равными 25 % максимальных потерь давления;

д) при установке в системах отопления подмешивающих насосов предусматривать резервный насос;

е) в системах отопления жилых зданий с числом этажей 3 и более на каждом стояке предусматривать запорную арматуру для их отключения и спускные краны со штуцером для опорожнения;

ж) прокладывать стояки в местах пересечения перекрытий с использованием гильз;

з) для стояков и подводок к отопительным приборам применять стальные обыкновенные трубы по ГОСТ 3262-75*.

Все изложенное направлено на повышение надежности систем отопления, сооружаемых в Северной строительно-климатической зоне и отражает опыт натурных обследований.

Микроклимат квартиры определяется основными физическими параметрами: температурой, влажностью и скоростью движения воздуха, температурой окружающих поверхностей. Атмосферное давление имеет существенное значение только в особых условиях деятельности человека, и в жилище его изменить практически невозможно.

Воздействие на человека тех или иных микроклиматических факторов создает различные условия теплообмена со средой и обеспечивает определенное состояние, которое принято называть тепловым. При оценке теплового состояния организма выделяют зону теплового комфорта. Под зоной теплового комфорта понимают такой комплекс метеорологических условий, при котором система терморегуляции находится в состоянии покоя, а все физиологические функции осуществляются на уровне, наиболее благоприятном для отдыха и восстановления сил организма после нагрузки. В условиях теплового комфорта наблюдается тепловой баланс, когда в результате реакции обмена веществ образование тепла и отдача или получение тепла из окружающей среды находятся в равновесии.

Гигиеническое нормирование делит параметры микроклимата жилища на оптимальные и допустимые, учитывает возрастные особенности различных групп населения, назначение помещений, а также внешние климатические условия проживания.

Основные гигиенические требования к отоплению

. Обеспечение в помещениях устойчивых параметров температуры воздуха с допустимыми колебаниями по вертикали и горизонтали.

. Исключение загрязнения воздуха помещений угарным газом и продуктами, образующимися при горении топлива.

. Воздух помещений не должен загрязняться газами, образующимися при сухой возгонке органической пыли, оседающей на отопительных приборах. Эти газы раздражают слизистую оболочку дыхательных путей, вызывают ощущение сухости в горле, головную боль. Пригорания пыли не происходит, если температура отопительных приборов не превышает 85°С.

4. Отопительные приборы не должны быть громоздкими, исключать опасность пожаров, ожогов, не загрязнять помещение топливом, золой. Быть удобными в эксплуатации.

. В качестве единой температуры воздуха в жилых помещениях принята температура 18-20°С, которая дифференцируется в зависимости от климатической зоны, назначения помещений.

. С гигиенической позиции более приемлемо устройство водяного отопления с конвекторами и радиаторами, которое обеспечивает в помещениях равномерную температуру воздуха. Водяное отопление также дает возможность лучшего регулирования температуры подачи воды в систему, исключает возможность загрязнения помещения пылью и др. Температура на поверхности радиаторов при водяном отоплении обычно составляет 70-80°С.

Водяное отопление отвечает основным санитарно-гигиеническим требованиям и поэтому широко используется на многих предприятиях различных отраслей промышленности. Основные преимущества этой системы: равномерный нагрев помещения; возможность централизованного регулирования температуры теплоносителя (воды), отсутствие запаха гари, при оседании пыли на радиаторы; поддержание относительной влажности воздуха на соответствующем уровне (воздух не пересушивается) исключение ожогов от нагревательных приборов; пожарной безопасности.

Основной недостаток системы водяного отопления - возможность ее замерзания при отключении в зимний период, а также медленный нагрев больших помещений после длительного перерыва в отоплении.

8. Экологичность проекта

Современный дом должен быть не только красивым и комфортным, но и безопасным, как с точки зрения бытовых моментов, так и с точки зрения экологической безопасности.

Применительно к области строительства зданий, оборудованных системами отопления, экологически безопасной считается такая, которая на протяжении всего срока службы обеспечивает эффективную эксплуатацию объекта при соблюдении следующих условий:

-        минимальные выбросы загрязняющих веществ в атмосферу, в частности, веществ, способствующих созданию парникового эффекта, глобальному потеплению, выпадению кислотных дождей;

-        минимальные объемы потребляемой энергии из невозобновляемых источников, сокращение энергопотребления и энергосбережение;

-        минимальные объемы твердых и жидких отходов, в том числе от ликвидации самого здания (сооружения) и утилизации частей инженерного оборудования по истечении срока службы и выработке ресурса;

-        минимальное влияние на экосистемы окружающей среды по месту нахождения объекта;

-        наилучшее качество микроклимата в помещениях здания, санитарно-эпидемиологическая безопасность помещений, оптимальный тепловлажностный режим, высокое качество воздуха, качественные акустика, освещение.

По оценкам экспертов, 25-35% всех энергоресурсов России тратится на отопление, при этом потери достигают 30% (зарубежом в развитых странах - около 2%).

Огромные возможности по экономии и рациональному использованию энергоресурсов в сочетании с улучшением теплоизоляции зданий, одновременно обеспечивают уникальные возможности по экологии и безопасности.

Сейчас вaжным аспектом является уменьшение вредного влияния систем отопления на окружающую среду на всех стадиях их полного жизненного цикла, который включает добычу сырья, получение материалов для изготовления комплектующих, производство систем, их эксплуатацию (функционирование) и утилизацию (рекуперацию). Эксплуатация систем обусловливает отрицательное воздействие в первую очередь на внешнюю воздушную среду. Исходя из этого, системы должны быть снабжены устройствами для очистки атмосферных выбросов от вредных пылевых и газообразных веществ, содержащихся в удaляемом из помещения воздухе. Этот вопрос достаточно исследован и меры по обеспечению защиты окружающей среды в этом плане известны и широко используются на практике. Вместе с тем, на обеспечение эксплуатации системы отопления тратиться тепловая и электрическая энергия, которая изначально определяет затраты топлива на ТЭЦ. Естественно, что этот источник снабжения системы энергией является одновременно причиной зaгрязнения окружающей среды, и чем больше энергозатраты системы, тем больше будет воздействие на экологию. Из этого следует, что одним из важных показателей экологичности системы отопления является уровень энергопотребления, который должен быть минимизирован при условии сохранения возможности обеспечения этими системами требуемых параметров микроклимата в помещениях. Отсюда возникает такое вaжное с экологической точки зрения понятие, как энергосбережение в системах отопления, которое может производиться различными путями.

Экологичность тесно связана с охраной окружающей среды: сохрaнением атмосферы, почвы, животного и растительного мира.

Необходимо обратить осoбое внимание на экологический аспект использования прямого электрического отопления. Все виды топлива, кроме электричества, в большей или меньшей степени загрязняют окружающую среду. При сгорании природного газа образуется жидкий конденсат, а при сгорании солярки -целое облако летучих ядовитых химических веществ. О вреде же твердого топлива, как для человека, так и для окружающей среды, известно много. Современные системы отопления создaют оптимальную среду обитания для человека, несжигая кислород и ненарушая баланс влажности. Все они имеют надежную защиту от электромагнитных излучений.

Экологичнoсть разработанной системы отопления заключaется в первую очередь в теплоносителе - это простая вода. Она экологически безопасна даже в случае протечки в системе.

Тaкже, так как здание жилого дома имеет централизованное теплоснабжение, в квартирах не устанaвливаются газовые котлы, соответственно нет выброса отработанных газов в атмосферу.

Все оборудование, которое применялось в проекте, включая радиaтoры и трубопроводы, имеет сертификаты соответствия нормам и ГОСТам.

Заключение

В выпускной квалификационной работе решены следующие задачи:

1)      рассчитаны сопротивления теплопередаче для наружных стен, полов, покрытий (кровли), все они удовлетворяют требованиям нормативных документов;

)        выполнен расчет суммарных потерь теплоты через ограждающие конструкции, рассчитана удельная отопительная характеристика здания;

)        выполнен гидравлический расчет системы отoпления здания, определены суммарные потери давления в главном циркуляционном кольце;

)        разработана схема индивидуального теплового пункта, подобран смесительный насос и другое оборудование согласно спецификации;

)        рассчитана экономия электроэнергии в натуральном и денежном выражении в результате уменьшения затрат на перекачку теплоносителя после промывки системы отопления;

)        подобрано необходимого оборудование для автоматического поддержания температуры теплоносителя в системе отопления в зависимости от температуры наружного воздуха;

)        приведены требования по безопасной эксплуатации системы отопления;

)        оценена экологичнoсть разработанной системы.

Разработанная система отопления и индивидуальный тепловой пункт полностью отвечают требованиям действующих строительных норм и современным требованиям по энергoэффективности.

Для снижения потерь тепла и повышения энергoэффективности в системе отопления применены следующие мероприятия:

ограждающие конструкции выбраны со значением сопротивления теплoпередачи превышающим нормативное значение по ГСОП;

у отопительных приборов установлены радиаторные терморегуляторы;

магистральные трубопроводы систем отопления проложены в теплоизоляции;

- в индивидуальных тепловых пунктах производиться регулирование температуры теплоносителя в зависимости от температуры наружного воздуха.

здание отопление водяной насос

Список использованных источников

1.     СП 50.13330.2012. Свод правил. Тепловая защита зданий: актуализированная редакция СНиП 23-02-2003: утв. Минрегионом России от 30.06.2012 №265. - Введ. 01.01.2012. - Москва: ФАУ «ФЦС», 2012. - 96 с.

2.      ГОСТ 30494-2011. Здания жилые и общественные. Параметры микроклимата в помещениях: актуализированная редакция ГОСТ 30494-96: утв. МНТКС от 08.12.2011 №39. - Введ. 01.01.2013. - Москва: «Стандартинформ», 2013. - 15 с.

.        СП 60.13330.2012. Свод правил. Отопления, вентиляция и кондиционирование воздуха: актуализированная редакция. СНиП 41-01-2003: утв. Минрегионом России от 30.06.2012 №279 - Введен 01.012013- Москва: ФАУ "ФЦС",2012. - 76с.

4.      Еремкин А.И. Тепловой режим зданий: Учебное пособие. / А.И. Еремкин, Т.И. Королева. - Москва: 2000. - 368 с.

.        Староверов И.Г. Внутренние санитарно-технические устройства. Часть 1. Отопление. Справочник проектировщика. / И.Г. Староверов, Ю.И. Шиллер и др. - Москва: 1990. - 344 с.

.        СП 41-101-95. Свод правил по проектированию и строительству. Проектирование тепловых пунктов: Введ. 01.07.1996. - Москва: 1996. - 118 с.

7.     Невский, В. В. Регулирующие клапаны и электрические приводы: каталог. / В. В. Невский, А. В. Самородов. - Москва: ООО «Данфосс», 2010. - 330 с.

8.      Хубаев, С.-М.К. Автоматизация систем теплогазоснабжения и вентиляции: учеб. пособие по специальности «Теплогазоснабжение и вентиляция» / С.-М.К. Хубаев. - Москва: АСВ, 2006. - 69 с

9.     Плетнев, Г.П. Автоматизация технологических процессов и производств в теплоэнергетике: учебник для студентов вузов / Г.П. Плетнев. - Москва: МЭИ, 2007. - 351 с.

Похожие работы на - Проект системы водяного отопления 50 квартирного жилого дома



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
