КУРСОВОЙ ПРОЕКТ

на тему «Создание схемы локальной сети в программе LANState»

Оглавление

Введение

1. Процесс создания карты сети в программе LANState

1.1 Назначение и функции программы LANState

1.2 Инструкция процесса построения карты сети

1.3 Анализ утилит создания схемы сети и мониторинга

2. Мониторинг и администрирование сети в программе LANState

2.1 Новые возможности для мониторинга и администрирования сети в 10-Strike LANState Pro 8.0

3. Сетевые программы для сисадминов, программы мониторинга сети

4. Проектирование локальной сети для организации, расположенной в 2-х помещениях

4.1 Описание локальной вычислительной сети

4.2 Топология сети

4.3 Схема локальной сети

Заключение

Список используемых источников

Введение

Темой данного курсового проекта является «Создание схемы локальной сети в программе LANState».

Данная тема является актуальной, т.к. за последние годы администрирование и мониторинг серверов становятся неотъемлемой частью компьютерной системы, поскольку программа позволяет не только наблюдать за компьютерной сетью, но и получать информацию об удалённых компьютерах. Эта программа отображает текущее состояние сети в виде графической карты.

Целью исследования данного курсового проекта является анализ и практическая реализация использования администрирования и мониторинга сети на предприятии.

Предметом исследования данного курсового проекта является создание карты сетей, для наблюдения за работой сети.

Задачами исследования данного курсового проекта является:

Процесс создания карты сети в программе LANState,

Анализ утилит и создания схемы,

Анализировать утилиты создания схемы сети и мониторинга,

Проектировать локальную сеть для организации.

Структура проекта соответствует логике исследования и включает в себя введение, теоретическую часть, практическую часть, заключение, список литературы и приложения.

1. Процесс создания карты сети в программе LANState

1.1 Назначение и функции программы LANState

Рисунок 1 Программа 10strikelanstate

-Strike LANState - программа для администрирования и мониторинга серверов, компьютеров, и прочих сетевых устройств. Программа может быть полезна администраторам и простым пользователям сетей Microsoft Windows, т.к. содержит множество полезных функций для администраторов сети, например, перезагрузка и завершение работы удаленных компьютеров, пинг, определение имени по IP-адресу, трассировка маршрута, сканирование портов и хостов. Также имеется возможность получения различной информации об удаленных компьютерах без установки дополнительных программ на них. Например, просмотр реестра по сети, просмотр удаленных журналов событий Event Log, просмотр списков установленных программ.

Реализованный в LANState механизм мониторинга с сигнализацией позволяет получать своевременные уведомления о различных событиях - неполадках сети, нехватке места на серверах, сбоях в службах и т. д. LANState содержит множество полезных функций - отправки сообщений, перезагрузки и завершения работы удаленных компьютеров, пинга, определения имени по IP-адресу, трассировки маршрута, сканирования портов и хостов. Предусмотрена возможность получения различной информации об удаленных рабочих станциях без инсталляции на них дополнительных программ. /LANState - редакция без встроенного web-сервера и возможности экспорта схемы сети в Microsoft Visio. Пользователи LANState могут обновлять данное решение до версии LANState Pro, где данные опции реализованы.

Программа LANState позволяет отображать текущее состояние сети в виде графической карты, а также осуществляет мониторинг с помощью периодического опроса компьютеров.

Функции:

·        Мониторинг сети и наглядный просмотр состояния компьютеров (работает, не работает);

·        Получение различной информации о компьютерах (IP-адрес, текущий пользователь, принадлежность к домену, установленная ОС, текущая дата/время, MAC-адрес, сетевые ресурсы);

·        Моделирование сети в графическом виде с возможностью сохранения карт и их быстрого переключения;

·        Отслеживание подключений к сетевым ресурсам с использованием "черного" списка;

·        Просмотр загрузки сетевой карты (трафик);

·        Получение имени компьютера по IP-адресу;

·        Отправка обычных и анонимных popup-сообщений любому или нескольким компьютерам сети;

·        Выключение и перезагрузка удаленных компьютеров (при наличии соответствующих прав); Пинг хостов.

Основные возможности:

·        Наблюдать состояние сети на карте

·        Сканировать сеть и узнать ее топологию. Программа осуществляет автоматическое исследование топологии и построение схемы сети. Если коммутаторы управляемые, то при помощи протокола SNMP, программа может считать с них информацию о подключениях и нарисует связи между устройствами.

·        Организация центра мониторинга сети, компьютеров, серверов и служб на предприятии.

·        Администрирование сети при помощи карты: ускоренный доступ к ресурсам хостов.

·        Мониторинг температуры, параметров коммутаторов и ИБП по SNMP.

·        Получение сведений об авариях по e-mail и SMS, при помощи звука или сообщения на экране. Механизм мониторинга с сигнализацией позволяет получать своевременные оповещения о различных событиях - неполадках сети, нехватки места на серверах, сбоях в службах и так далее посредством прямой отправки SMS через подключенный 3G/4G-модем или телефон, по email через Интернет, звуковой сигнализацией и выдачей сообщений на экран оператора.

·        Получение и анализ графиков времени отклика и контролируемых параметров.

·        Веб-доступ к карте сети с мобильных и удаленных устройств в версии Pro.

Программа протестирована в средах Windows 8.1 и Server 2012, т.е. поддерживает все новые ОС. Позволяет мониторить до 100 хостов.

Хост - это одно устройство в программе (один значок на карте сети). У одного хоста может быть настроено несколько проверок мониторинга, на них ограничение не действует. Невозможно создавать или открывать карты, где суммарное количество хостов превышает порог, заданный в лицензии. Например, при лимите в 50 хостов и одновременном открытии, и мониторинге трёх карт, с 20 хостами в каждой, при открытии последней карты возникнет ошибка (или можно создать одну карту с 50 устройствами). Программа имеет версию Pro, которая позволяет выгружать схему сети в Visio и отображает карту удаленным пользователям при помощи встроенного веб-сервера. Веб-карту сети, а также отчеты о результатах мониторинга с графиками можно просматривать и на мобильных устройствах.

Рисунок 2 Программа Pro

Особенности LANState

·              Построение графической карты сети и наглядное отображение состояния компьютеров, сохранение и печать карты.

·              Возможность работы с несколькими картами одновременно.

·              Обнаружение новых компьютеров в сети.

·              Управление компьютерами по сети, доступ к удаленным устройствам через карту.

·              Включение, перезагрузка, выключение удаленных серверов и рабочих станций.

·              Отображение разнообразной информации по сети (установленные устройства и службы, журнал событий, реестр, список запущенных процессов на удаленных компьютерах сети, текущее время, установленная операционная система и т. п.).

·              Фоновый мониторинг сетевых устройств для обнаружения изменений в сети. Вывод сообщения на экран, воспроизведение звука, отправка SMS или письма электронной почты при обнаружении изменений.

·              Мониторинг подключений к сетевым ресурсам (поддерживается запись в журнал, звуковая сигнализация, черный список).

·              Использование мощных инструментов для администраторов сетей (сканирование сети и портов, пинг, определение имени по IP-адресу и т. д.).

·              Быстрый запуск программ и выполнение различных действий над компьютерами, размещенными на карте, через настраиваемое контекстное меню (просмотр сетевых ресурсов, доступ к FTP, Radmin, и т. п.).

Интерфейс программы

В окне программы имеется панель инструментов, которая содержит команды:

·        новая карта;

·        открыть;

·        сохранить;

·        экспорт карты в Microsoft Visio;

·        добавить устройство;

·        отменить;

·        запустить мониторинг текущей карты;

·        остановить мониторинг текущей карты;

·        таблица связей;

·        фоновый поиск новых устройств;

·        поиск;

·        полный экран;

·        показать миникарту;

·        обновить;

·        уменьшить;

·        увеличить;

·        настройки программы.

В окне представлены инструменты для построения сети и функции:

·        Мастер создания карты сети;

·        Импортировать компьютеры из сетевого окружения;

·        Сканировать диапазон IP-адресов;

·        Список всех проверок;

·        Рисование областей;

·        Рисование линий;

·        Список устройств карты;

·        Информация о системе;

·        Текущие подключения;

·        Общие ресурсы;

·        Получить имя компьютера по IP-адресу;

·        Сетевой трафик.

Рисунок 3 Интерфейс программы

Рисунок 4 Построение сети

Достоинства программы:

)        Построение графической карты сети и наглядный просмотр состояния компьютеров (работает, не работает), сохранение и печать карты. Возможен экспорт схемы карты в графическое изображение, XML-схему, или схему Microsoft Visio (версия Pro).

)        Поддерживается возможность работы с несколькими картами одновременно.

)        Обнаружение новых компьютеров в сети.

)        Версия Pro позволяет демонстрировать схему сети удаленным пользователям через Web-интерфейс.

)        Вы можете управлять компьютерами по сети, а также получать доступ к удаленным устройствам, всего лишь сделав несколько кликов по карте.

)        Выключение, перезагрузка, включение удаленных серверов и рабочих станций.

)        Просмотр разнообразной информации по сети. Например, установленные устройства и службы, event log, реестр, список запущенных процессов на удаленных компьютерах сети, текущее время, установленная ОС, и так далее. Функция фонового мониторинга сетевых устройств проинформирует вас об изменениях в сети посредством выдачи сообщения на экран, проиграет звук, отправит e-mail или SMS, когда сервера отключатся или включатся вновь.

)        Отправка сообщений пользователям домена с помощью удобного встроенного мессенджера.

)        Мониторинг подключений к вашим сетевым ресурсам (поддерживается запись в лог, звуковая сигнализация, "черный список").

)        Программа содержит множество полезных инструментов для администраторов сетей. Например, сканер сети, сканер портов, ping, trace route, определение имени по IP-адресу и так далее.

)        Быстрый запуск программ и выполнение различных действий над компьютерами, размещенными на карте, через настраиваемое контекстное меню (просмотр сетевых ресурсов, доступ к FTP, WWW, Radmin и т.п.).

)        Программе не требуется установка каких-либо компонентов на удаленные сервера и рабочие станции.

Рисунок 5 Установка сети

Программа предназначена для администрирования и мониторинга сети, является решением проблемы автоматического мониторинга сети. Программа вовремя обнаружит неполадку и сообщит о ней системному администратору.

.2 Инструкция процесса построения карты сети

.        Запустить программу LANState, щёлкнуть по её значку на рабочем столе (диске С в папке “Program Files”).

.        Появляется окошко, на котором нужно нажать кнопку «Запустить».

Рисунок 6 Открытие файла

3.      Открылась программа и появилась табличка «Новая карта», выбрать «Запустить Мастер создания карты сети».

Рисунок 7 Запуск мастера создания сети

4.      Выбрать «Сканирование диапазона IP-адресов (рекомендуется)» и нажать кнопку «Далее».

Рисунок 8 Варианты установки

5.      Если мы уверены, что начальный и конечный адреса заданы правильно и добавлен диапазон, то нажать кнопку «Далее».

Рисунок 9 Задание адресов

6.      Задание способа и параметров сканирования, обратить внимание на предупреждение под жёлтым треугольником с восклицательным знаком. Следовать ему, и нажать кнопку «Далее».

Рисунок 10 Задание параметров

7.      Ждать 1, 2 или 3 минуты, когда будет завершён поиск и отбор компьютеров для перемещения на карту. Нажать кнопку «Далее».

Рисунок 11 Сканирование адресов

Должен быть выбран IP-адрес и нажать кнопку «Готово».

Рисунок 12 Выбор адреса

.        Карта сети готова. Первый значок Мастер создания карты, если щёлкнуть по нему, он предложит создать новую карту, если хотите.

Рисунок 13 Установлена карта

10.    Второй значок импортирования компьютеров предлагает импортировать их так:

сеть администрирование вычислительный локальный

Рисунок 14 Импортирование ПК

11.     Третий значок - это сканирование IP-адреса.

Рисунок 15 Сканирование IP-адреса

12.    Четвёртый значок - список проверок показывает все проверки.

Рисунок 16 Список проверок

13.    Пятый значок - рисование областей предлагает нарисовать области, если хотите.

Рисунок 17 Рисование областей

14.    Шестой знак - рисование линий.

Рисунок 18 Рисование линий

15.    Седьмой знак - список устройств на карте.

Рисунок 19 Список устройств

16.    Восьмой знак - показывает информацию о системе любого устройства.

Рисунок 20 Информация о системе устройства

17.    Девятый знак - показывает текущее подключение.

Рисунок 21 Текущее подключение

18.    Девятый знак - показывает общие ресурсы.

Рисунок 22 Общие ресурсы

19.    Десятый знак - предлагает найти имя компьютера по IP-адресу: на карте или в сети.

Рисунок 23 Поиск ПК по IP-адресу

20.    Последний значок - показывает сетевой трафик.

Рисунок 24 Сетевой трафик

1.3 Анализ утилит создания схемы сети и мониторинга

. Векторный 2D-редактор CADE для Windows разработан компанией, специализирующейся на работе с САПР. Программа позволяет с легкостью составить подробную схему сети. Одна из самых полезных, на мой взгляд, функций - возможность подписать IP-адрес, серийный номер и название фирмы-производителя для каждого устройства в сети. CADE включает все необходимые для составления схемы шаблоны и распространяется абсолютно бесплатно.

Рисунок 25 Программа CADE

Concept Draw Pro - один из наиболее мощных бизнес-инструментов для составления диаграмм, причем не только сетевых. На освоение программы требуется минимум времени - все операции осуществляются простым перетаскиванием. В состав Concept Draw Pro входит полный набор сетевых символов, а все аспекты диаграммы можно персонализировать. Платная/бесплатная

Рисунок 26 Программа Concept Draw Pro

- программа для построения карты сети, собирающая такую информацию о сетевых ресурсах как имена, IP и MAC адреса, сведения о подключениях, используемых портах, пользователях, сервисах и прочие характеристики сети и ее отдельных составляющих. NetView отображает все собранные данные о сети и ее узлах в виде визуальной карты, визуального плана, детально и в виде списка. NetView это инструмент для мониторинга, анализа и администрирования ЛВС.

Рисунок 27 Программа NetView

-Страйк: Схема Сети - программа для построения схем сетей для Windows в ручном или автоматическом режиме. С ее помощью вы можете просканировать топологию сети и найти все подключенные сетевые устройства. Все найденные компьютеры, коммутаторы и роутеры помещаются на схему. Вам останется только отредактировать схему сети: подвинуть иконки устройств мышкой, добавить области и надписи и т.п., затем сохранить схему в файл, распечатать или экспортировать в Microsoft Visio.

Рисунок 28 10-Страйк

содержит множество полезных функций для администраторов сети, например, перезагрузка и завершение работы удаленных компьютеров, пинг, определение имени по IP-адресу, трассировка маршрута, сканирование портов и хостов, включение ПК по сети. Также имеется возможность получения различной информации об удаленных компьютерах без установки дополнительных программ на них. Например, просмотр реестра по сети, просмотр удаленных журналов событий Event Log, просмотр списков установленных программ (при наличии прав администратора).

Рисунок 29 Программа LANState

LANState и LANState Pro.

10-Strike LANState выпускается в двух редакциях.Pro содержит встроенный веб-сервер для отображения карты сети удаленным клиентам. Можно установить программу на один единственный компьютер, настроить ее, и все администраторы и пользователи сети смогут видеть актуальную карту сети в своих браузерах.

Рисунок 30 Программа LANState Pro

LANState - версия без встроенного веб-сервера и возможности экспорта схемы сети в Microsoft Visio. Покупатели LANState могут проапгрейдить свои версии до LANState Pro, уплатив разницу в цене. Чтобы сделать это, свяжитесь с нами <#"897367.files/image031.jpg">

Рисунок 31 Программа LANState

Можно установить программу на один единственный компьютер, настроить ее, и все администраторы и пользователи сети смогут видеть карту сети в своих браузерах. Программа рекомендуется к использованию в корпоративных Windows сетях, а также в IP-сетях.

Возможно, вместо использования нескольких копий LANState вам будет удобнее купить одну LANState Pro и использовать веб-возможности.

Таблица различий между LANState и LANState Pro.

2. Мониторинг и администрирование сети в программе LANState

В программе администрирования LanState можно:

·              Наблюдать состояние сети на карте.

Рисунок 32 Состояние карты сети

·              Просканировать сеть и узнать ее топологию.

Рисунок 33 Сканированная сеть с топологией

·              Организовать центр мониторинга сети.

·              Администрировать хосты на карте.

·              Мониторинг коммутаторов, ИБП, температуры, напряжения по SNMP.

·              Оповещение: e-mail, SMS, звук, экран.

·              Анализировать графики, выявлять тренды.

·              Веб-доступ к карте сети в версии Pro.

Рисунок 34 Веб-доступ к карте сети

2.1 Новые возможности для мониторинга и администрирования сети в 10-Strike LANState Pro 8.0

Компания 10-Strike Software выпустила долгожданную восьмую версию программы для мониторинга и управления сетью предприятия «10-Strike LANState Pro». Благодаря новому векторному графическому движку и редактору карты, системные администраторы смогут с большим комфортом и повышенной детализацией моделировать топологию своей сети. Визуальный мониторинг аварий также упрощается - все отказавшие устройства будут подсвечены красным цветом на карте сети.

Одной из важнейших задач системного администратора является организация мониторинга функционирования сетевых устройств и серверов, а также своевременное реагирование на возникающие аварии и обрывы связи. Программа 10-Strike LANState Pro совмещает в себе возможности сканирования топологии и визуализации локальной сети предприятия в виде графической карты, а также исчерпывающий набор проверок функционирования сетевых протоколов и служб, с помощью которых выполняется автоматический фоновый мониторинг оборудования с отображением результатов этих проверок на графической карте. Гибкая система оповещения вовремя доведет до администратора информацию о произошедшем сбое, включая сообщения, отправленные по SMS и электронной почте. Если оператор в центре мониторинга следит за обстановкой визуально по карте, сбойные устройства можно сразу увидеть на схеме и понять в каком месте сети проблема. Можно настроить и звуковую сигнализацию.

Версия 8.0 программы LANState Pro получила новый векторный графический движок и редактор карты. Теперь возможности по размещению устройств и отображению обстановки существенно расширились. Больше нет ограничений на размер значка отдельного устройства. Его можно масштабировать как угодно без потери качества! Тоже самое относится и к карте сети - можно выбрать любой масштаб для просмотра интересующих участков схемы. Если сорока заложенных в программу значков устройств недостаточно, можно импортировать значки из библиотек MS Visio. Для этого продукта энтузиасты и производители оборудования их нарисовали великое множество.

По-другому теперь организована работа с файлами карт. Новая версия программы поддерживает мультидокументный интерфейс и разные карты можно просматривать на экране одновременно, выбирая оконный или полноэкранный режим, а не переключаться между картами по очереди, как это было в предыдущих версиях. Теперь графики времени отклика устройств можно закрепить внизу окна программы, а не вызывать окно графика для каждого хоста отдельно.

В 10-Strike LANState Pro имеется встроенный веб-сервер, позволяющий администратору просматривать состояние сети и устройств удаленно. В версии 8.0 веб-интерфейс программы был также полностью переработан в соответствии с новыми графическими возможностями карты для отображения векторной графики, новых типов линий, областей и заливок.

Что нового в версии 8.0:

* Мы полностью переработали программу, заменив графический редактор на более мощный и продвинутый с векторной графикой!

* Изменили интерфейс главного окна программы, придали ей более современный вид.

* Pro: Абсолютно новый web-интерфейс, с новыми функциями, возможностями и дизайном.

* Сделали настоящую поддержку мультикарт - теперь вы сможете видеть одновременно несколько открытых карт, удобно расположив их на экране!

* Добавили возможность неограниченного расширения базы значков устройств и типов устройств.

* Добавили возможность импорта векторных значков новых типов устройств из набора значков MS Visio (.vss).

* Размеры значков теперь могут изменяться произвольно, без потери качества изображения.

* Карту можно масштабировать произвольно, включая и динамически, выделяя область.

* Добавлена возможность закрепления слоев линий и областей - это упрощает работу с большими картами.

* Обновлена база производителей сетевых адаптеров.

* Добавлена заливка значков цветом, соответствующим состоянию устройства. Это позволяет быстро найти на карте проблемные участки.

* Подпись значков может состоять из нескольких строк.

* Окно графиков и статистики теперь можно закрепить внизу окна, под картой. Просто тащите его в самый низ, пока курсор не окажется у нижнего края карты.

* В окне графиков появилась возможность выбора, какие графики отображать, а какие нет.

* В настройках оповещения, в разделе «Запуск приложения» стали доступны новые ключи подстановки параметров.

Рисунок 35 Программа LANState Pro 8.0

3. Сетевые программы для сисадминов, программы мониторинга сети

"Инвентаризация Компьютеров" - программа инвентаризации и учета программного и аппаратного обеспечения компьютеров в сети <#"897367.files/image036.jpg">

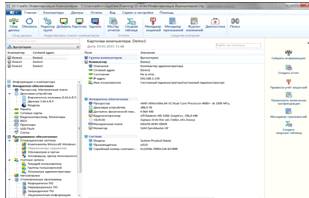

Рисунок 36 Инвентаризация Компьютеров

Рисунок 37 Инвентаризация Компьютеров

Программа содержит мощный генератор отчетов. Например, можно создавать отчеты по наличию определенных программ на компьютерах и их количеству. При планировании апгрейдов (добавление или замена отдельных компонентов компьютера на более совершенные или быстрые, что вместе с модульным устройством компьютеров позволяет проводить модернизацию... )можно создать отчет, содержащий компьютеры с недостаточным объемом дисковой или оперативной памяти

"Мониторинг Сети" - программа мониторинга сети и серверов <#"897367.files/image038.jpg">

Рисунок 38 Мониторинг сети

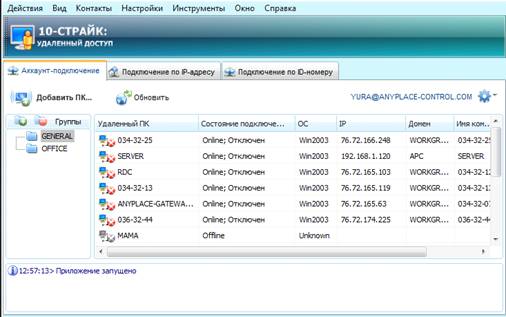

Рисунок 39 Мониторинг сети Pro 5.0

Программа для мониторинга серверов и прочих сетевых устройств, следит за работоспособностью сети и оповещает администратора о неполадках. Узнайте вовремя о произошедшем сбое (разрыв связи, завершение места на диске сервера, останов службы и т.п.) и устраните проблему с минимальными потерями времени. Программа сигнализирует о неполадках с помощью звука, экранных сообщений, по e-mail, может запускать внешние программы и службы, а также перезагружать компьютеры и службы. Поддерживаются Windows NT/2000/XP/2003/Vista/2008/7/8.1/2012/10.

"Учет Программного Обеспечения" - программа для инвентаризации и аудита программного обеспечения компьютеров сети <#"897367.files/image040.jpg">

Рисунок 40 Учёт программного обеспечения

"Схема Сети" - программа создания схем локальных сетей <#"897367.files/image041.jpg">

Рисунок 41 Схема сети

Рисунок 42 Схема сети

"Учет Трафика" - программа учета трафика в сетях <#"897367.files/image043.jpg">

Рисунок 40 Учёт трафика

Рисунок 41 Учёт трафика

"Удаленный доступ" - программа для удаленного управления ПК по сети <#"897367.files/image045.jpg">

Рисунок 41 Удалённый доступ

Рисунок 42 Удалённый доступ

10-Strike Network File Search - программа для поиска файлов в локальной сети и на FTP-серверах <#"897367.files/image047.jpg">

Рисунок 42 10-Strike Network File Search

10-Strike Connection Monitor - программа для отслеживания и контроля подключений к сетевым ресурсам компьютера <#"897367.files/image048.jpg">

Рисунок 43 10-Strike Connection Monitor

10-Страйк: Сканирование Сети - бесплатная программа-сканер адресов в сети для поиска хостов, серверов и компьютеров <#"897367.files/image049.jpg">

Рисунок 44 10-Страйк: Сканирование Сети

4. Проектирование локальной сети для организации, расположенной в 2-х помещениях

.1 Описание локально-вычислительной сети

Данная локальная сеть разрабатывается для налоговой инспекции. Федеральная налоговая служба выполняет множество функций. Например отдел информационных технологий обеспечивает:

Поддержание работоспособности аппаратной части, системного и прикладного программного обеспечения общего применения. Администрирование сетевых ресурсов и обеспечение резервного копирования баз данных и программных средств. Администрирование баз данных инспекции. Внедрение и сопровождение ведомственных прикладных программ.

Консультирование пользователей прикладных программных средств общего применения. Обучение и консультирование пользователей ведомственных прикладных программ.

Соблюдение технологии ведения нормативно-справочной информации.

Внедрение и сопровождение систем телекоммуникаций для обмена открытой и конфиденциальной информацией.

Программно - техническое обеспечение технологических процессов приема - передачи информации в электронном виде при взаимодействии налоговых органов с другими ведомствами.

Организация антивирусной защиты информации.

Тиражирование программных продуктов по формированию в электронном виде налоговой отчетности, представляемой налогоплательщиками и налоговыми агентами.

Для повышения эффективности оказываемых услуг необходимо наличие высокоскоростного интернета и грамотно построенной локальной сети внутри организации.

Разрабатываемая локальная сеть будет использоваться для обеспечения доступа к сети Internet, хранения на общем сервере большого количества документации и оперативного предоставления услуг.

Локальная сеть будет состоять из 40 АРМ, разделенных на 2 сегмента по 20, а также одного общего сервера. Сегментация сети необходима, так как организация занимает двухэтажное здание. Сервер будет находиться на первом этаже.

Соединительные сетевые провода будут располагаться в специальных технологических каналах под искусственным напольным покрытием, такой метод прокладки кабеля увеличивает длину между рабочей станцией и коммутатором, однако в целях безопасности такое решение является оптимальным.

Рисунок 45 Конфигурация локальной сети с топологией "общая шина"

.2 Топология сети

ВС состоит из вычислительных машин и сети передачи данных (сети связи). ВС классифицируются по геометрическим масштабам на следующие классы сетей: глобальная вычислительная сеть, широкомасштабная сеть, региональная сеть, локальная сеть.

Требования, предъявляемые к вычислительной сети в данной прикладной области, определяют географические масштабы ВС и скорости передачи данных.

Под локальной вычислительной сетью обычно понимают ВС, соединяющие вычислительные машины в одной комнате, здании или в нескольких близко расположенных зданиях и принадлежащих одному предприятию. Сети связи ЛВС имеют в настоящее время следующие типичные характеристики: высокую скорость передачи данных (0.1 - 100 Мбит/с), небольшую протяженность (0.1 - 50км), малую вероятность ошибки передачи данных (+1Е-8 - +1Е-11).

На сегодняшний день используется несколько базовых технологий, на основе которых работает подавляющее большинство локальных современных сетей, - Ethernet, Token Ring, FDDI.

Термин «топология», или «топология сети», характеризует физическое расположение компьютеров, кабелей и других компонентов сети. Топология - это стандартный термин, который используется профессионалами при описании основной компоновки сети. Топология сети обуславливает ее характеристики. В частности, выбор той или иной топологии влияет:

·        на состав необходимого сетевого оборудования;

·        характеристики сетевого оборудования;

·        возможности расширения сети;

·        способ управления сетью.

При подключении устройств к сети передачи данных используется 5 топологий:

·        Шина;

·        Звезда;

·        Кольцо;

·        Ячеистая;

·        Сотовая или концентрическая.

.3 Схема локальной сети

Рисунок 46 Схема локальной сети

Представлена схема расположения компьютеров и протяжки кабелей по этажам. (Рис.37) Данная схема разработана с учетом характерных особенностей здания. Кабели будут расположены под искусственным напольным покрытием, в специально отведенных для них каналах. Протяжка кабеля на второй этаж будет осуществляться через телекоммуникационный шкаф, который расположен в подсобном помещении, которое используется как серверная комната, где располагаются сервер и маршрутизатор. Коммутаторы расположены в основных помещениях в тумбах.

Заключение

В ходе написания курсового проекта были изучены ключевые вопросы темы «Создание схемы локальной сети в программе LANState». Проведенные исследования показали верность сформулированных во введении проблем и вопросов. Также были изучены задачи:

.        Анализ утилит создания схемы сети и мониторинга.

.        Мониторинг и администрирование сети в программе LANState.

.        Проектирование локальной сети для организации, расположенной в 2-х помещениях.

Эти задачи показали, как правильно работать с программой LANState и как строить в ней карту сети. Была хорошо составлена инструкция об установлении карты сети для администрирования и мониторинга сети, серверов и устройств, которые относятся к компьютерам. Обобщая всё вышесказанное, можно отметить, что данное ПО обладает достаточно высоким потенциалом для дальнейших практических изысканий.

Список используемых источников

1.      <http://www.10-strike.com/rus/lanstate/network-mapping.shtml>

.        <http://www.10-strike.com/rus/lanstate/network-diagram.shtml>

.        http://pandia.ru/user/publ/8802.ru

.        <http://www.softkey.info/press/review5418.php>

А.В. Назаров, В.П. Мельников. Эксплуатация объектов сетевой инфраструктуры: учебник для студ. Учреждений сред. Проф. Образования. - М.: Издательский центр «Академия», 2014. - 368 с.

Логинов, М. Д. Техническое обслуживание средств вычислительной техники [Текст]: учеб. пособие / М. Д. Логинов. - М.: БИНОМ. Лаборатория знаний, 2013.
