Техническое обслуживание персональных электронно-вычислительных машин
Введение
Задачами курсового проекта являются приобрести
умения в техническом обслуживании ПЭВМ, установке операционной системы,
настройки доступа в Интернет, проведения нагрузочных тестов и анализ их
результатов, расчет затрат на техническое обслуживание и составление
структурной схемы системы.
Целью данного курсового проекта является
компоновка и техническое обслуживание ПЭВМ.
. Теоретическая часть
.1 Описание компонентов системы
В ходе курсового проекта был исследован сервер
Fujitsu PRIMERGYTX200 S6.Характеристики и параметры корпуса ПЭВМ представлены в
таблице 1.
Таблица 1 - Характеристики и параметры корпуса
ПЭВМ
№
|
Наименование
параметра
|
Значение
|
Единица
измерения
|
1
|
2
|
3
|
4
|
1
|
Основные
характеристики
|
|
|
1.1
|
Производитель
|
Fujitsu
PRIMERGY
|
1.2
|
Модель
|
TX200
S6
|
1.3
|
Тип
корпуса
|
2U
|
1.4
|
Защита
от шума (наличие виброгасящих прокладок для крепления HDD и др.)
|
есть
|
1.5
|
Толщина
материала (требуется измерить)
|
2
|
мм
|
1.6
|
Индикаторы
(например, Power, HDD и др.)
|
Состояние
системы (оранжевый / желтый) Идентификация (синий) Доступ к жестким дискам
(зеленый) Питание (янтарный/зеленый) На задней панели корпуса: Состояние
системы (оранжевый / желтый) Идентификация (синий) Подключение к ЛВС
(зеленый) Скорость ЛВС (зеленый/желтый)
|
1.7
|
Кнопки
(например, Power, Reset)
|
Power,
Reset
|
2
|
Конфигурация
корпуса
|
|
2.1
|
Внутренних
отсеков 5.25 дюйма
|
3
|
шт
|
|
3,5
дюйма
|
2
|
шт
|
|
2,5
дюйма
|
8
|
шт
|
|
другое
|
-
|
шт
|
2.2
|
Внешних
отсеков 5.25 дюйма
|
-
|
шт
|
|
3,5
дюйма
|
-
|
шт
|
|
2,5
дюйма
|
-
|
шт
|
|
другое
|
-
|
шт
|
2.3
|
Расположение
и способ крепления внутренней корзины для HDD (например, Повернутая,
Несъемная)
|
Несъемная
|
2.4
|
Крепление
HDD (например, Выдвижные лотки)
|
Выдвижные
лотки
|
3
|
Интерфейс,
разъемы и выходы
|
|
3.1
|
Разъемы
выведенные на переднюю панель USB 2.0
|
1
|
шт
|
|
VGA
|
2
|
шт
|
|
Последовательный
порт RS-232-C (9-контактный)
|
1
|
шт
|
|
Ethernet Gbit/s (Intel Hartwell)
|
1
|
шт
|
3.2
|
Расположение
портов ввода вывода на передней панели
|
Над
приводом
|
4
|
Система
охлаждения корпуса
|
|
4.1
|
Количество
вентиляторов
|
2
|
шт
|
|
Количество
посадочных мест для вентиляторов
|
4
|
шт
|
4.2
|
Габариты
вентиляторов вентилятор на боковой стенке
|
2
x 110-110 2 x 75-75
|
мм
|
|
вентилятор
на задней стенке
|
-
|
мм
|
|
вентилятор
на нижней панели
|
-
|
мм
|
|
другое
|
-
|
мм
|
4.3
|
Управление
скоростью вращения
|
Отсутствует
|
4.4
|
Скорость
вращения вентиляторов в корпусе
|
-
|
оборотов/мин
|
4.5
|
Место
для вентилятора на боковой стенке
|
-
|
шт
|
4.6
|
Место
для вентилятора на задней стенке
|
-
|
шт
|
4.7
|
Место
для вентилятора на нижней панели
|
-
|
шт
|
5
|
Потребительские
свойства корпуса ПЭВМ
|
|
5.1
|
Форм
Фактор материнских плат, которые можно установить
|
Extended
ATX 350-330
|
мм
|
5.2
|
Максимальная
длина видеокарты, которую можно установить
|
-
|
мм
|
5.3
|
Диаметр
(требуется измерить) и шаг резьбы стоек для установки материнской платы
|
10
0,8
|
мм
|
Характеристика блока питания представлено в
таблице 2.
нагрузочный тестирование процессор подключение
Таблица 2 - Основные характеристики блока
питания ПЭВМ
№
|
Наименование
параметра
|
Значение
|
Единица
измерения
|
1
|
Основные
характеристики блока питания
|
|
|
1.1
|
Производитель
|
Delta
|
|
1.2
|
Модель
|
FS214U400WSW-1
|
1.3
|
Мощность
блока питания
|
400
|
Вт
|
1.4
|
Тип
корпуса
|
АТХ
|
1.5
|
Входное
напряжение
|
100-240
|
В
|
1.6
|
Частота
|
50-60
|
Гц
|
1.7
|
Максимальная
|
+3.3V
|
24
|
A
|
2
|
Охлаждение
блока питания
|
|
|
|
2.1
|
Количество
вентиляторов
|
1
|
шт
|
|
Количество
посадочных мест для вентиляторов
|
1
|
шт
|
|
Габариты
|
80
|
мм
|
|
|
80
|
мм
|
|
|
30
|
мм
|
2.2
|
Управление
скоростью вращения вентилятора (указать технологию)
|
-
|
3
|
Кабели
и разъёмы
|
|
|
|
3.1
|
Коннектор
питания материнской платы
|
20
|
pin
|
3.2
|
Коннектор
питания видеокарт
|
-
|
pin
|
3.3
|
Разъемы
для подключения Molex
|
6
|
шт
|
|
FDD
|
3
|
шт
|
|
SATA
|
-
|
шт
|
|
ATX
12V
|
2
|
шт
|
|
AMP
-1
|
1
|
шт
|
4
|
Соответствие
стандартам
|
|
|
|
4.1
|
Energy
Star 4.0 (80 PLUS)
|
gold
|
4.2
|
Версия
АТХ
|
-
|
4.3
|
Версия
АТХ12V
|
2.3
|
4.5
|
Версия
EPS12V
|
-
|
|
|
|
|
|
|
Характеристика системной платы приведена в
таблице 3.
Таблица 3 - Характеристики системной платы ПЭВМ
№
|
Наименование
параметра
|
Значение
|
Единица
измерения
|
1
|
2
|
3
|
4
|
1
|
Основные
характеристики
|
|
|
1.1
|
Производитель
|
Fujitsu
|
1.2
|
Модель
|
D2799
|
1.3
|
Форм-фактор
(указать размеры)
|
Extended
ATX 305 x 330 мм
|
1.4
|
Чипсет
. Северный мост
|
Intel
5500
|
|
Южный
мост
|
Intel
ICH10
|
|
Super
I\O
|
Winbond
W83627HF
|
|
ROM
BIOS
|
Phoenix
BIO
|
|
Емкость
ИМС ROM BIOS
|
8
|
Мбит
|
2
|
Характеристики
процессора
|
|
|
2.1
|
Socket
процессора
|
LGA1366
|
2.2
|
Максимальное
количество процессоров на материнской плате
|
2
|
шт
|
2.3
|
Типы
поддерживаемых процессоров (указать наименование CPU и ядро. Например i7 -
Haswell)
|
Intel Dual-Core, Quad-Core or Six-Core
processors of the Intel Xeon 5500 or 5600 series
|
2.4
|
Наименование
системной шины
|
HyperTransport
|
2.5
|
Частота
системной шины
|
800-1333
|
МГц
|
Продолжение
таблицы 3
|
1
|
2
|
3
|
4
|
3
|
Характеристики
интегрированного видео
|
|
3.1
|
Тип
видео (укажите маркировку чипа)
|
Matrox
G200
|
3.2
|
Максимальное
разрешение 2D
|
1920x1200
|
|
3D
|
1200x1024
|
3.3
|
Максимально
допустимый объем оперативной памяти
|
8
|
МБ
|
4
|
Поддержка
памяти
|
|
4.1
|
Тип
ИМС поддерживаемой памяти
|
DIMM
(DDR3)
|
4.3
|
Количество
слотов памяти
|
12
|
шт
|
4.4
|
Поддержка
многоканальной памяти
|
3
|
каналов
|
5
|
Дополнительные
параметры
|
|
5.3
|
Звуковой
кодек (укажите маркировку чипа)
|
-
|
5.4
|
Количество
каналов звука
|
-
|
шт
|
5.5
|
Контроллер
IEEE-1394 (укажите маркировку чипа)
|
-
|
5.6
|
Контроллер
USB
|
2.0
|
Intel
P/H/Q67
|
|
|
3.0
|
-
|
5.7
|
LAN
контроллер (укажите маркировку чипа)
|
Intel
Hartwell
|
5.8
|
RAID
контроллер (укажите маркировку чипа)
|
LSI SAS2108,LSI SAS2008,LSI 1068e
|
6
|
Интерфейсы,
разъемы и выходы
|
Количество
(шт.)
|
6.1
|
PCI
|
1х
|
1
|
6.2
|
PCI
Express
|
2.0
|
8
|
6.4
|
Serial
ATA
|
ICH10R
|
6
|
6.5
|
USB
|
2.0
|
10
|
6.6
|
PS/2
|
|
1
|
6.7
|
S/PDIF
|
-
|
|
6.8
|
IEEE1394
|
-
|
|
6.9
|
eSATA
|
-
|
|
6.10
|
Внешние
графические интерфейсы
|
VGA
|
1
|
1
|
|
|
HDMI
|
-
|
|
|
|
DisplayPort
|
-
|
|
6.11
|
Другие
|
COM
|
|
1
|
|
|
|
|
|
|
|
|
|
Характеристика НЖМД приведена в таблице 4.
Таблица 4 - Характеристики НЖМД
№
|
Наименование
параметра
|
Значение
|
Единица
измерения
|
1
|
2
|
3
|
4
|
1
|
Основные
характеристики
|
|
|
|
1.1
|
Производитель
|
Fujitsu
|
1.2
|
Модель
|
MAP3147NC
|
1.3
|
Серия
|
UP34P45010PS
|
1.4
|
Поддержка
режима работы 24x7
|
-
|
2
|
Параметры
производительности
|
2.1
|
Время
включения
|
15
|
секунд
|
2.2
|
Скорость
вращения шпинделя
|
10000
|
оборотов/мин.
|
2.3
|
Буфер
HDD
|
8
|
МБ
|
2.4
|
Организация
ИМС буфера
|
|
2.5
|
Среднее
время доступа
|
0.3
|
мс
|
2.6
|
Среднее
время ожидания
|
4.5
/5.0
|
мс
|
Продолжение
таблицы 4
|
1
|
2
|
3
|
4
|
2.7
|
Установившаяся
скорость передачи данных (от и до)
|
64.1-107.86
|
Мб/сек
|
3
|
Интерфейс,
разъемы и выходы
|
|
|
|
3.1
|
Интерфейс
HDD
|
Ultra320
SCSI
|
3.2
|
Пропускная
способность интерфейса
|
0,32
|
Гбит/сек
|
4
|
Питание
|
|
|
|
4.1
|
Потребление
энергии
|
12
|
Вт
|
4.2
|
Потребление
энергии в режиме Idle
|
5
|
Вт
|
4.3
|
Потребление
энергии в режимах Standby и Sleep
|
1
|
Вт
|
5
|
Потребительские
свойства
|
|
|
|
5.1
|
Уровень
шума
|
35
|
дБ
|
|
5.2
|
Максимальные
перегрузки
|
5
|
G
|
|
5.3
|
Защита
от ротационной вибрации (есть/нет)
|
Нет
|
6
|
Физические
параметры
|
|
|
|
6.1
|
Формат
накопителя
|
3.5
|
дюйм
|
6.2
|
Количество
головок
|
10
|
шт
|
6.3
|
Число
пластин
|
5
|
шт
|
6.4
|
MTBF
|
1
|
млн.
часов
|
6.5
|
Размеры
(ширина х высота х глубина)
|
102x26x146
|
мм
|
6.6
|
Рабочая
температура
|
5-55
|
°C
|
Характеристика процессора указана в таблице 5.
Таблица 5 - Характеристика процессора
№
|
Наименование
параметра
|
Значение
|
Единица
измерения
|
1
|
2
|
3
|
4
|
1
|
Основный
характеристики
|
1.1
|
Производитель
|
Intel
|
1.2
|
Модель
|
PGA604
Intel Xeon
|
1.3
|
Серия
|
3404А600-0485
|
2
|
Параметры
производительности
|
|
2.1
|
Количество
ядер
|
1
|
|
2.2
|
Базовая
тактовая частота процессора
|
2,4
|
Ггц
|
2.3
|
Кэш-память
|
512
L2
|
Кб
|
2.4
|
Частота
системной шины
|
533FSB
|
Мгц
|
2.5
|
Четность
системной шины
|
Да
|
|
3
|
Физические
параметры
|
3.1
|
Расчетная
мощность
|
65
|
Вт
|
3.2
|
Диапазон
напряжения VID
|
1,5
|
В
|
3.3
|
Поддерживаемые
разъемы
|
PPGA604
|
3.4
|
Максимальная
температура
|
74
|
°C
|
3.5
|
Размер
ядра процессора
|
131
|
мм2
|
3.6
|
Кол-во
транзисторов в ядре процессора
|
55
миллион
|
4
|
Поддерживаемые
технологии
|
4.1
|
Технология
Intel® Turbo Boost ‡
|
Нет
|
4.2
|
Технология
Intel® Hyper-Threading ‡
|
Да
|
Продолжение
таблицы 5
|
1
|
2
|
3
|
4
|
4.3
|
Технология
виртуализации Intel® (VT-x) ‡
|
Нет
|
4.4
|
Архитектура
Intel® 64 ‡
|
Нет
|
4.5
|
Набор
команд
|
32-бит
|
4.6
|
Состояния
простоя
|
Нет
|
4.7
|
Усовершенствованная
технология Intel SpeedStep®
|
Нет
|
4.9
|
Технология
Intel® Demand Based Switching
|
Нет
|
4.10
|
Технология
Trusted Execution
|
Нет
|
4.11
|
Функция
Бит отмены выполнения
|
Нет
|
|
|
|
|
|
|
Параметры накопителя ODDуказаны
в таблице 6.
Таблица 6 - Параметры накопителя ODD
№
|
Наименование
параметра
|
Значение
|
Единица
измерения
|
1
|
Основные
Характеристики
|
1.1
|
Производитель
|
Lite-on it corporation
|
1.2
|
Модель
|
LTN-486(S)
|
1.3
|
Описание
тип ( BD-R/RE,
BD-ROM,
DVD±R/RW, DVD-ROM и др.)
|
CD-ROM
|
2
|
Параметры
производительности
|
2.1
|
Скорость
чтения BD-ROM
|
-
|
Кбит/сек
|
2.3
|
Скорость
чтения DVD-ROM
|
-
|
Кбит/сек
|
2.3
|
Скорость
чтения CD-ROM
|
5400
|
Кбит/сек
|
2.4
|
Скорость
записи BD-ROM
|
-
|
Кбит/сек
|
2.5
|
Скорость
записи DVD-ROM
|
-
|
Кбит/сек
|
2.6
|
Механизм
загрузки дисков
|
Контейнер
|
2.7
|
Поддерживаемые
методы записи
|
Disk-at-Once
|
2.8
|
Ёмкость
буфера накопителя
|
650
|
МБ
|
3
|
Интерфейс,
разъемы и выходы
|
3.1
|
Интерфейс
ODD (наименование и версия)
|
E-IDE
Interface
|
3.2
|
Пропускная
способность интерфейса
|
0.133
|
Гбит/сек
|
4
|
Поддерживаемые
форматы
|
4.1
|
Читаемые
форматы BD
|
-
|
4.2
|
Читаемые
форматы DVD
|
-
|
4.3
|
Читаемые
форматы CD
|
есть
|
4.4
|
Записываемые
форматы BD
|
-
|
4.5
|
Записываемые
форматы DVD
|
-
|
4.6
|
Записываемые
форматы CD
|
есть
|
Основные параметры оперативной памяти указаны в
таблице 7.
Таблица 7 - Основные параметры оперативной памяти
№
|
Наименование
параметра
|
Значение
|
Единица
измерения
|
1
|
Основный
характеристики
|
1.1
|
Infineon
|
1.2
|
Модель
|
HYS72D64300GBR-6-Б
<javascript:openreq('#"897205.files/image001.gif">
Рисунок 1. Результат теста ApacheBenchmarkSystem
Для тестирования оперативной памяти выбран тест Ramspeed,
который показывает производительность оперативной памяти.
Результат тестирования оперативной памяти
показан на рисунке 2.

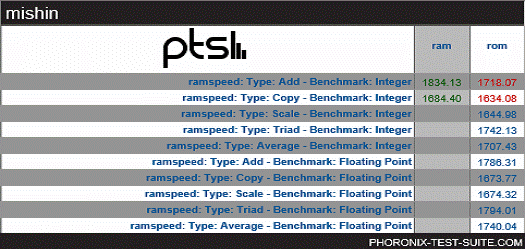

Рисунок 2 - Результаты теста Ramspeed
Для тестирования процессора выбраны несколько
тестов Scimark2,
C-ray.
Результаты тестов изображены на рисунке 3,4.

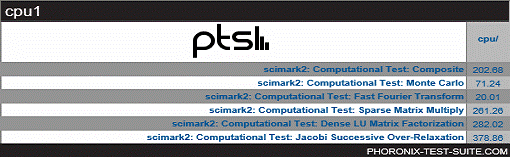

Рисунок 3 - Результат теста Scimark2

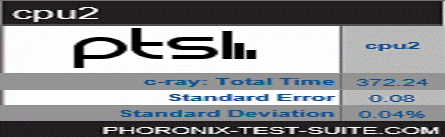

Рисунок 4 - Результат теста C-ray
Для тестирования жестких дисков выбран тест Iozone.
Результаты тестирования жестких дисков изображен
на рисунке 5.

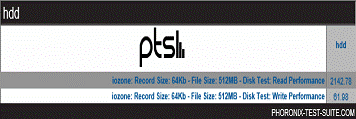

Рисунок 5 - Результат теста Iozone
.8 Анализ результатов тестов
Тест ApacheBenchmarkSystem
показал что система способна выполнять 1665,90 запросов. По сравнению с
тестомпроцессора с похожими характеристика, это плохой результат, но это лучше
чем процессор старого поколения. Анализ теста приведён в таблице 16.
Таблица 16 - Анализ результатов теста ApacheBenchmarkSystem.
Intel
XeonPGA604
|
Intel Pentium 4
|
Intel Core 2 Duo
|
Intel
Core i7-5820K <#"897205.files/image006.gif">, (1.1)
где Ц - цена замененного оборудования, руб;
N - количество.
Рассчитаем стоимость замены модуля памяти по
формуле 1.1:
Рассчитаем стоимость замены процессора по
формуле 1.1:
Рассчитаем стоимость замены жёсткого диска по
формуле 1.1:
Стоимость затрат на тестирование
работоспособности рассчитывается по формуле:
, (1.2)
где Тс - тарифная ставка, руб;
Тзт - время затраченное на тестирование, час.
Рассчитаем стоимость тестирования
работоспособности по формуле 1.2:
Заключение
В ходе курсового проекта были проведены
тестирования работоспособности системы. Произведено техническое обслуживание
компонентов системы и расчеты на обслуживание. Установлена операционная
система, настроен доступ в Интернет. Были проделаны нагрузочные тесты,
анализируя их результаты и способности оборудования, был предложен вариант по
увеличению производительности. Составлена структурная схема ПЭВМ.
Похожие работы на - Техническое обслуживание персональных электронно-вычислительных машин
| |
