Информационная система для учёта электронных подписей

Содержание

Введение

1. Анализ требований к системе

1.1 Анализ предметной области

.2 Use case-диаграмма

2. Обзор средств разработки

3. Оценка трудоёмкости и сроков разработки проекта с использованием языка python по методикам cetin и cocomo-ii

3.1 Расчёт по методике COCOMO-II

.2 Расчёт по методике CETIN

4. Проектирование информационной системы

5. Разработка приложения с использованием django

5.1 Создание приложения Django

.2 Создание моделей

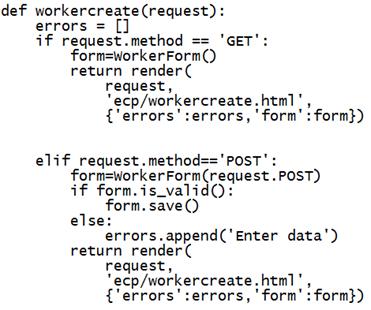

.3 Создание представлений

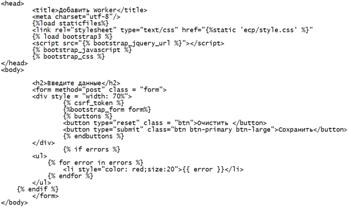

.4 Создание шаблонов

6. Тестирование приложения

Заключение

Список использованных источников

Приложения

Введение

В большинстве информационных систем используется электронная подпись. Электронная подпись (ЭП) - это последовательность символов, полученная в результате криптографического преобразования определенного объема информации по математическому алгоритму с использованием ключей, каждый символ которой имеет неизменяемое соотношение с данным объемом информации.

Электронная подпись выполняет следующие функции:

-       Идентифицирует автора;

-       Позволяет определить неизменность документа с момента подписания;

-       Защищает документ от подделки.

В России используется три вида электронной подписи:

-       Простая;

-       Неквалифицированная;

-       Квалифицированная.

На сегодняшний день самые распространенные сферы использования электронной подписи:

-       Электронный документооборот. В этой сфере ЭП используется в качестве средства визирования документов;

-       Электронная отчетность. ЭП придает отчетности юридическую значимость;

-       Работа на Портале госуслуг. [7]

В связи с широким распространением электронных подписей а также большим количеством бумажной работы при выдаче стал актуальным вопрос автоматизации их учета. Целью выпускной квалификационной работы является создание информационной системы, позволяющей ускорить и упростить ведение документации при выдаче электронных подписей. На текущий момент учет электронных подписей ведется без использования средств автоматизации. В связи с этим было принято решение о необходимости разработки информационной системы. Система должна обеспечивать возможность внесения сведений о приобретении сертификатов на электронные подписи для сотрудников предприятия.

python информационный приложение django

1. Анализ требований к системе

.1 Анализ предметной области

Процедура получения электронной подписи происходит в следующем порядке:

.        Организация направляет заявку в удостоверяющий центр. В заявке содержится список работников, которым необходимо выдать электронные подписи, а также данные об этих работниках;

.        Заключается контракт между удостоверяющим центром и организацией;

.        Удостоверяющий центр выдает сертификаты работникам. Сертификат электронной подписи представляет собой документ, который подтверждает принадлежность электронной подписи её владельцу;

.        Факт выдачи ЭП работнику регистрируется в журнале (реестре).

Реестр содержит следующие обязательные сведения о сертификатах ключей проверки электронных подписей уполномоченных сотрудников Администрации города Вологды, наделенных правом электронной подписи от имени Администрации города Вологды включающие:

.        Фамилию, имя и отчество сотрудника;

.        Название органа Администрации города Вологды, сотрудник которого наделен правом ЭП;

.        Реквизиты постановления Администрации города Вологды, в соответствии с которым сотрудник наделен правом электронной подписи;

.        Название удостоверяющего центра, в котором проводилась выдача сертификата ключа проверки электронной подписи сотруднику;

.        Дату выдачи сертификата ключа проверки электронной подписи;

.        Дату начала и окончания срока действия сертификата ключа проверки электронной подписи;

.        Носитель ключевой информации (Токен), на который производилась запись ключа электронной подписи, с указанием серийного номера носителя;

.        Отметку о получении Уполномоченным сотрудником сертификата ключа проверки электронной подписи;

.        Дату досрочного прекращения действия сертификата ключа проверки электронной подписи;

.        Отметку об уничтожении ключа электронной подписи. [8]

1.2 Use case-диаграмма

Выделим двух акторов системы:

.        Лицо, ответственное за закупочную деятельность

.        Лицо, ответственное за ведение реестра

Use case диаграмма представлена на рисунке 1.1

Рисунок 1.1 - use case-диаграмма системы

2. Обзор средств разработки

В качестве средств разработки заказчиком были рекомендованы Python, Django, PostgreSQL. Выбор обусловлен необходимостью интеграции разрабатываемой системы в уже существующую на предприятии.

Рассмотрим плюсы Django, отличающие его от других Content Management Frameworks.

Первое и, пожалуй, самое главное отличие - язык программирования, на котором выполнена CMF. В данном случае это Python. Этот язык программирования появился относительно недавно (в 1990 году), но это нисколько не помешало ему стать одним из самых популярных и востребованных на сегодняшний день. Python использует Yandex и даже такой гигант, как Google. Причин для этого несколько.

Во-первых, на выбор в пользу Python влияет лицензия, которая регламентирует использование и распространение этого языка. Она позволяет использовать модули, написанные на Python, в коммерческих приложениях.

Второе, чем привлекает Python - простота разработки. Исследования показывают, что написание программ на данном языке отнимает в четыре раза меньше времени, чем написание аналогичных программ на других языках программирования.

Третье достоинство этого языка программирования - совместимость с большинством существующих платформ.[2]выступает языком программирования для нескольких Фреймворков (Фреймворк - программное обеспечение, облегчающее разработку и объединение разных компонентов большого программного проекта). Одним из них и является Django.

Кроме уже отмеченного удобного языка программирования, этот Фреймворк обладает ещё целым рядом преимуществ.

Одним из них является бесплатность. Для начинающего разработчика это немаловажно.

Второй плюс заключается в том, что Django располагает программными интерфейсами (API) для доступа к базам данных, что, естественно, значительно облегчает разработку web-проектов.

Третьим достоинством по счёту, но не по значимости является то, что архитектура Django согласно модели «MVC: Model-View-Controller» разделяет приложение на три составляющих:

1.      Model - это программный модуль в составе приложения, который является своего рода посредником между базой данных и модулями проекта.

Модель выполняет следующие функции:

-       Описывает структуру базы данных в терминологии используемого языка программирования;

-       Представляет данные, считанные из базы данных, в терминологии используемого языка программирования;

-       Реализует механизмы выборки, сортировки и фильтрации данных, содержащихся в базе данных;

-       Реализует механизмы редактирования, удаления и добавления данных в базу;

-       Проверяет корректность введенных данных (соответствие типов, длины строки и т.д.) [1]

2.      View - часть, которая определяет какие данные получать и как их отображать, обрабатывается представлениями и шаблонами.

3.      Controller - часть, которая выбирает представление в зависимости от пользовательского ввода, обрабатывается самой средой разработки, следуя созданной вами схемой URL, и вызывает соответствующую функцию Python для указанного URL. [4]

Рисунок 2.1 - архитектура приложения Django

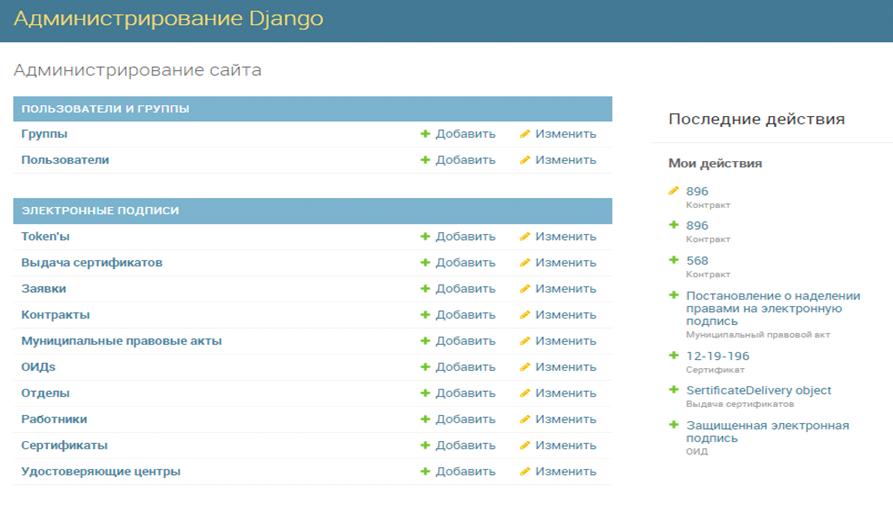

Также Django имеет удобный интерфейс администратора, благодаря которому можно интуитивно управлять разработанным web-приложенем и его содержимым. Действия по управлению контентом может совершать даже человек, не знакомый близко с программированием.

Кроме всего перечисленного, фреймворк поддерживает большое количество языков, что позволяет создавать web-приложения для аудитории разных стран мира.

Все перечисленные преимущества в конце концов выливаются в одно неоспоримое достоинство: разработка и поддержка web-приложений, написанных на языке Python и использованием Django, происходит гораздо проще и быстрее, чем на других платформах.

Благодаря этому создание web-приложений, написанных на языке Python с использованием Django, и их поддержка, становится гораздо проще и осуществляется быстрее, чем разработка аналогичных проектов на других платформах.является олицетворением языка, который он использует: интуитивно понятный, позволяющий быстро и качественно создать код, более распространён в глобальной сети (используется в том числе Google). Плюс ко всему в комплекте с Django идёт очень хорошая и подробная документация, в которой можно найти ответ на любой интересующий вопрос. [3]- свободная объектно-реляционная система управления базами данных. Сильными сторонами PostgreSQL считаются:

высокопроизводительные и надёжные механизмы транзакций и репликации;

расширяемая система встроенных языков программирования;

наследование;

легкая расширяемость.

3. Оценка трудоёмкости и сроков разработки проекта с использованием языка Python по методикам CETIN и COCOMO-II

.1 Расчёт по методике COCOMO-II

Примем наиболее вероятное количество строк на одну невыровненную ФТ для языка Python за 60.

Размер проекта:

*34=2040 строк

Факторы масштаба

В методике используются пять факторов масштаба SFi, которые определяются следующими характеристиками проекта:

.PREC - прецедентность, наличие у разработчика опыта аналогичных разработок

.FLEX - гибкость процесса разработки продукта

.RESL - архитектура и разрешение рисков

.TEAM - сработанность команды

.PMAT - зрелость процессов

Значения фактора масштаба в зависимости от оценки его уровня, приведены в Таблице 1

Таблица 1 - факторы масштаба

SF=6.2+1.01+4.24+2.19+1.56=15.2 - факторы масштаба

E=0.91+0.01*15.2=0.14 - Множители трудоемкости

.PERS - квалификация персонала

.RCPX - надежность и сложность продукта

.RUSE - разработка для повторного использования

.PDIF - сложность платформы разработки

.PREX - опыт персонала

.FCIL - оборудование

.SCED - сжатие расписания

Таблица 2 - Множители трудоемкости

Уравнения СОСОМО II для оценки номинальных значений трудоемкости имеют следующий вид:

где •SIZE - размер продукта в KSLOC или в количестве функциональных точек без включения поправочных коэффициентов (UFP), определенном по методике 1FPUG, с последующим преобразованием в количество строк кода.

•EMi - (effort multiplier) множители трудоемкости

•SFj - (scale factor) факторы масштаба

•n=7 - для предварительной оценки

•n=17 - для детальной оценки

Калибровочные переменные А, В, С и D в модели СОСОМО II принимают следующие значения:

А = 2.94,

В = 0.91,

С= 3.67, = 0.28.

Множитель трудоемкости рассчитываются по формуле:

Em = 1.26*0.6*0.95*0.87*1.59*1.3*1 = 1.29

Номинальное значение трудоемкости:

PM = 2,94*20.14*1.29 = 4.18 чел/мес

Время реализации проекта:

= 3,67*4,180,28+0,2*0,01*15,2 =3,67*1,55 = 5,7 мес

3.2 Расчёт по методике CETIN

этап. Оценка функционального размера разрабатываемой ИС

количество вариантов использования - C;

количество типов объектов - E;

количество свойств типов объектов - Т;

количество взаимодействий между типами объектов - I;

количество типов узлов - N.

SIZE={C, E, T, I ,N}

Исходные данные:

Количество акторов системы = 3

Количество вариантов использования (Case) - C = 5

Количество типов объектов (бизнес объектов) (Entity) - Е = 16

Количество свойств типов объектов (Tool) - Т = 50;

Количество взаимодействий между типами объектов (Interaction) - I = 64;

Количество типов узлов (Node) - N = 1.

Функциональный размер:

{5,16,50,64,1}

этап. Оценка базовой трудоемкости разработки ППО

Sj=1/165·[C*Sj(C)+E*Sj(E)+T*Sj(T)+I*Sj(I)+N*Sj(N)],

где: Sj - трудоемкость процесса разработки с номером j в [человеко-месяц];

j - номер процесса разработки (значения от 1 до 6);

Sj(C) - норматив трудоемкости реализации одного варианта использования в процессе разработки с номером j=1,2,…,6, {[человеко-час]/[вариант использования]};=1/165·[5*32,12+16*28,33+50*0+64*14,15+1*0] = 1/165 х [32.12+28.33+0+14.15+0] = 9.2=1/165·[5*58,03+16*28,04+50*0+64*20,32+1*0] =

= 1/165 х [58.03+28.04+0+20.32+0] = 12.35921=1/165·[5*45,42+16*61,75+50*31,35+64*37,52+1*24,02] =

= 1/165 х [227,42+988+1567,5+2401,28+24,04] = 31.56=1/165·[5*31,57+16*81,51+50*50,72+64*36,11+1*0] =

= 1/165 х [157.85+1304.16+2536+2311.04]= 38.24=1/165·[5*88,96+16*0+50*0+64*0+1*0] = 1/165 х [444.8+ 0 + 0 + 0 + 0] = 2.7=1/165·[5*8,69+16*0+50*0+64*0+1*23,74] = 1/165 х [43.45+ 0 + 0 + 0 + 23.74] = 0.4б = 94.47

Режим эксплуатации ИС К1=1,05 обработка данных в режиме реального времени

Масштаб ИС К2=1 средние ИС (от 11 до 100 пользователей с длительным ЖЦ с возможностью роста до крупных систем)

Стабильность ИС К3=1 дискретное внесение изменений

Защита от несанкционированного доступа К4=1 средняя

Защита программ и данных (на уровне операционной системы, на уровне сетевого программного обеспечения, на уровне СУБД) К5 = 1 средняя

Контрольный след операций К6=1,08 выборочное отслеживание

Отказоустойчивость К7=1 средняя

Восстанавливаемость К8= 1 средняя

Длительность обработки (время отклика) К9=1

Исходный язык разработки ИС К10=1 объектно-ориентированный (Си++ или эквивалентный)

Класс пользователя К11=1,07 средний

Требования к центральному обрабатывающему устройству (процессору) К12= 1 средняя

Требования к оперативной (основной) памяти К13=1,04 малая

Требования к внешней памяти К14=1,01 малая

Требования к локальной вычислительной сети К15 = 1,02 средние требования

Критичность ИС К16=1 организационная безопасность

Готовность К17 = 1,11 заказное (методика заказчика специфическая)

Представление данных К18=1 реляционный

этап. Определение значений поправочных коэффициентов

КП1=К11·К16·К17 = 1,07*1*1,11 = 1,19

КП2=К1·К2·К4·К5·К6·К7·К8·К9·К16·К17·К18=1,05*1*1*1*1,08*1*1*1*1,11*1=1,26

КП3=К1·К2·К4·К5·К6·К7·К8·К9·К11·К12·К13·К14·К15·К16·К17·К18 = 1,05*1,08*1,07*1,04*1,01*1,02*1,11=1,44

КП4 = К1*К2*К4*К5*К6*К7*К8*К9*К10*К12*К13*К14*К15*К16* *К17*К18=1,05*1*1*1*1,08*1*1*1*1,04*1,01*1,02*1,11 = 1,35

КП5=К1*К2*К4*К5*К6*К7*К8*К9*К10*К11*К12*К13*К14*К15*К16*К17*К18 = 1,44

КП6 = К1*К2*К11*К16*К18=1,05*1,07*1 = 1,12

Sj(E) - норматив трудоемкости реализации одного типа объектов в процессе разработки с номером j=1,2,...,6. {[человеко-час]/[тип объектов]};

Sj(T) - норматив трудоемкости реализации одного свойства типа объекта в процессе разработки с номером j=1,2,...,6. {[человеко-час]/[свойство типа объектов]};

Sj(I) - норматив трудоемкости реализации одного взаимодействия между типами объектов в процессе разработки с номером j=1,2,...,6. {[человеко-час]/[взаимодействие между типами объектов]};

Sj(N) - норматив трудоемкости реализации одного типа узла в процессе разработки с номером j=1,2,...,6. {[человеко-час]/[узел]};

165 - количество человеко-часов в одном человеко-месяце

этап. Расчет трудоемкости с учетом поправочных коэффициентов

S1= 9.2х1,19 = 10.95= 12.4х1,26 = 15.62= 31.56х1,44 = 45.4= 38.24х1,35 = 51.62= 2.7х1,44 = 3.89= 0.4х1,12 = 0.45= 127.98

5 этап. Оценка срока разработки ППО

срок разработки 4-14 мес., средний 8 мес.

С учетом расчета трудоемкости был построен детальный график разработки продукта (диаграмма Ганта). Диаграмма представлена в приложении.

4. Проектирование информационной системы

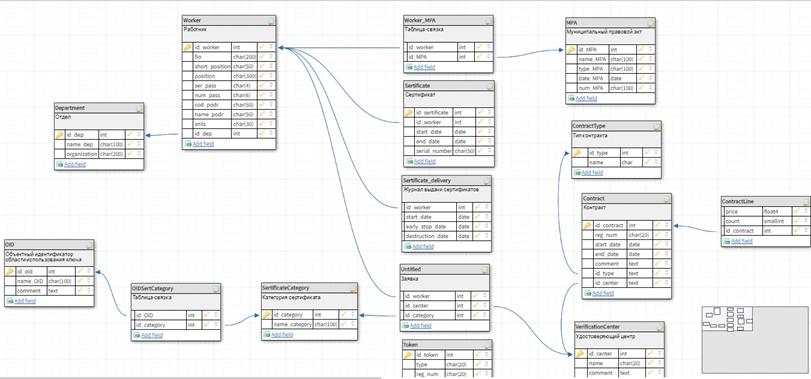

База данных будет состоять из следующих таблиц:

1       Department - содержит список отделов

-       ID - автоинкременное поле, первичный ключ;

-       Name_dep - название отдела;

-       Organization - организация, к которой относится отдел.

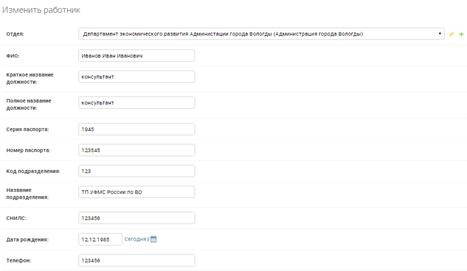

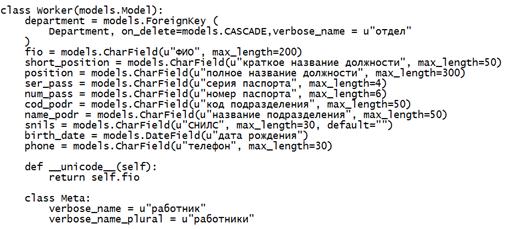

2       Worker - содержит информацию о работниках

-       ID - автоинкременное поле, первичный ключ;

-       FIO - ФИО работника;

-       Short_position - краткое название должности;

-       Position - должность;

-       Ser_pass - серия паспорта;

-       Num_pass - номер паспорта;

-       Cod_podr - код подразделения, где выдан паспорт;

-       Name_podr - название подразделения;

-       SNILS - номер страхового свидетельства;

-       Id_dep - внешний ключ к таблице Department.

3       Sertificate - содержит информацию о выданных сертификатах;

-       ID - автоинкременное поле, первичный ключ;

-       Id_worker - внешний ключ к таблице Worker;

-       Start_date - дата начала действия сертификата;

-       End_date - дата окончания действия сертификата;

-       Serial_number - номер сертификата.

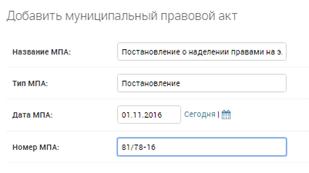

4       MPA - содержит информацию о муниципальных правовых актах, наделяющих сотрудника правами на получение электронной подписи;

-       ID - автоинкременное поле, первичный ключ;

-       Name_MPA - название муниципального правового акта;

-       Type_MPA - тип муниципального правового акта;

-       Date_MPA - дата утверждения муниципального правового акта;

-       Num_MPA - номер муниципального правового акта;

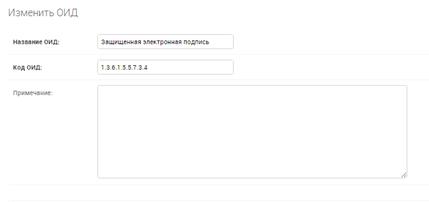

5       OID - объектный идентификатор ключа

-       ID - автоинкременное поле, первичный ключ;

-       Name_OID - название объектного идентификатора;

-       Comment - примечание.

6       SertificateCategory - содержит информацию о категориях сертификатов

-       ID - автоинкременное поле, первичный ключ;

-       Name_category - название категории.

7       Token-содержит информацию о выданных носителях электронных подписей

-       ID - автоинкременное поле, первичный ключ;

-       Type - тип носителя;

-       Reg_num - регистрационный номер носителя.

8       VerificationCenter - содержит информацию об удостоверяющих центрах

-       ID - автоинкременное поле, первичный ключ;

-       Name - название;

-       Comment - примечание.

9       ContractType - содержит типы контрактов (таблица-справочник)

-       ID - автоинкременное поле, первичный ключ;

-       Name - тип контракта.

         Contract - содержит информацию о контрактах

-       ID - автоинкременное поле, первичный ключ;

-       Reg_num - регистрационный номер;

-       Start_date - дата начала контракта;

-       End_date - дата окончания контракта;

-       Comment - примечание.

         ContractLine - содержит информацию о стоимости конракта и количестве выданных сертификатов (таблица-справочник)

-       ID - автоинкременное поле, первичный ключ;

-       Price - стоимость;

-       Количество подписей в контракте.

         Application - заявка в удостоверяющий центр на выдачу сертификатов

-       ID_center;

-       ID_category.

         SertificateDelivery - журнал выдачи сертификатов

-       ID - автоинкременное поле, первичный ключ;

-       Start_date - дата выдачи;

-       Early_stop_date - дата досрочного прекращения действия сертификата;

-       Destruction_date - отметка об уничтожении (дата)

Физическая схема базы данных представлена на рисунке 4.1.

Рисунок 4.1 - физическая схема базы данных

5. Разработка приложения с использованием Django

.1 Создание приложения Django

Для того чтобы создать приложение Django, необходимо запустить командную строку и выполнить следующую команду:

Django-admin.py startproject <имя проекта>

После выполнения этой команды автоматически сгенерируются все основные модули проекта.

Запуск отладочного веб-сервера производится командой

Manage.py runserver

Для останова отладочного веб-сервера необходимо нажать комбинацию клавиш «CTRL» + «Break»

5.2 Настройка проекта Django

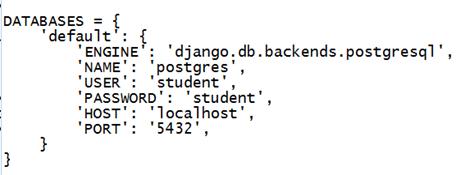

Созданный проект содержит в себе модуль Settings.py. Для настройки проекта необходимо внести сведения об используемой базе данных в этот модуль. По умолчанию модуль содержит настройки для SQLite[1]. Так как в текущем проекте будет использоваться PostgreSQL, в Settings.py внесем настройки, представленные на рисунке 5.1

Рисунок 5.1 - настойки базы данных

Для настройки локализации необходимо указать язык и временную зону:

LANGUAGE_CODE = 'RU-ru'_ZONE = 'UTC'

5.3 Создание моделей

В автоматически созданном модуле Models.py необходимо описать классы для каждой сущности схемы базы данных. На рисунке 5.2 показана структура модели на примере класса «Работник»

Рисунок 5.2 - модель «Работник»

Полный листинг модуля Models.py представлен в приложении

5.4 Создание представлений

Представления необходимы для обработки данных, содержащихся в моделях.

Представление - это функция Python. Эта функция принимает параметр - объект класса HttpRequest:

-       GET - список параметров, полученных по методу GET;

-       POST - список параметров, полученных по методу POST;

-       REQUEST - список параметров, полученных по методам GET и POST;

-       Method - содержит строку «GET» или «POST» в зависимости от метода

-       Path - строка, хранящая интернет-адрес страницы

На рисунке 5.3 показано представление, которое обрабатывает данные модели «Работник»

Рисунок 5.3 - представление для обработки данных модели «Работник»

5.5 Создание шаблонов

Для настройки отображения формы «Работник» в Django используются шаблоны, которые представляют собой обычный html-код со специализированными командами шаблонизатора. Пример шаблона «Работник» представлен на рисунке 5.4.

Рисунок 5.4 - шаблон для отображения формы «Работник»

Структура приложения представлена на рисунке 5.5

Рисунок 5.5 - структура приложения Django

Автоматический интерфейс администратора является частью библиотеки кода, называемой django.contrib - часть кода Django, включающего различные полезные дополнения к ядру Django.

Для того чтобы подключить к проекту интерфейс администратора, необходимо выполнить следующие действия:

.        Добавить 'django.contrib.admin' в настройку INSTALLED_APPS.

.        Добавить четыре зависимости в список INSTALLED_APPS - django.contrib.auth,django.contrib.contenttypes, django.contrib.messages and django.contrib.sessions

.        Добавить django.contrib.auth.context_processors.auth и django.contrib.messages.context_processors.messages в опцию 'context_processors' модуля DjangoTemplates` из настройки TEMPLATES, и django.contrib.auth.middleware.AuthenticationMiddleware с MessageMiddleware в MIDDLEWARE_CLASSES.

4.      Определить, какие модели будут редактироваться через интерфейс администратора.

.        Для каждой модели необходимо создать класс ModelAdmin, который инкапсулирует настройки интерфейса администратора для конкретной модели.

.        Создать экземпляр AdminSite и добавьте в него созданные модели с соответствующими классами ModelAdmin.

.        Добавить AdminSite в URLconf.

Модуль Admin.py представлен на рисунке 5.6

Рисунок 5.6 - модуль Admin.py

После проделанных действий можно открыть интерфейс администратора Django посетив URL /admin/

Интерфейс приложения администратора представлен на рисунке 5.7

Рисунок 5.7 - интерфейс администрирования Django

6. Тестирование приложения

Первый этап работы с приложением - внесение информации о сотруднике. Форма для внесения данных представлена на рисунке 6.1.

Рисунок 6.1 - форма «Работник»

На втором этапе работы с приложением вносятся данные о муниципальном правовом акте, наделяющем сотрудника правами на получение электронной подписи. Вкладка «Муниципальный правовой акт» представлена на рисунке 6.2.

Рисунок 6.2 - форма «Муниципальный правовой акт»

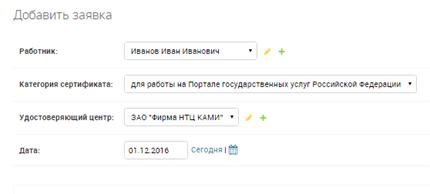

На третьем этапе добавляется заявка в удостоверяющий центр, что показано на рисунке 6.3.

Рисунок 6.3 - форма «Заявка»

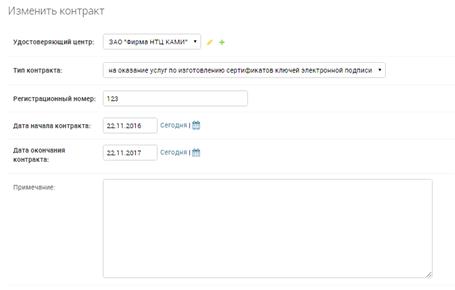

На четвертом этапе работы вносятся данные о заключенном контракте (рисунок 6.4)

Рисунок 6.4 - форма «Контракт»

На пятом этапе добавляется сертификат для каждого работника (рисунок 6.5)

Рисунок 6.5 - форма «Сертификат»

Затем заполняется форма «ОИД». Форма представлена на рисунке 6.6.

Рисунок 6.6 - форма «ОИД»

Факт выдачи электронной подписи сотруднику регистрируется в журнале выдачи. Форма представлена на рисунке 6.7.

Рисунок 6.7 - форма «Журнал выдачи»

Заключение

В ходе выпускной квалификационной работы была создана информационная система для учета электронных подписей.

Для достижения поставленной цели были решены следующие задачи:

-       Проведен анализ предметной области;

-       Рассчитана трудоемкость разработки по двум методикам;

-       Разработана система для учёта электронных подписей.

Список использованных источников

1.      Дронов В.А. Django: практика создания WеЬ-сайтов на Python. - СПб.:БХВ-Петербург, 2016. - 528 с.: ил. - (Профессиональное программирование)

.        Головатый А., Каплан-Мосс Дж. Django. Подробное руководство, 2-е издание. - Пер. с англ. - СПб.: СимволПлюс, 2010. - 560 с., ил.

.        Документация Django на русском языке [электронный ресурс] - Pежим доступа: https://djbook.ru/

4.      Django documentation [электронный ресурс] - Режим доступа: https://docs.djangoproject.com/en/1.11/

.        Руководство Django Girls [электронный ресурс] - Режим доступа: https://tutorial.djangogirls.org/ru/

.        Тритенко А.Н. Методические рекомендации по оформлению выпускных квалификационных работ, курсовых проектов/работ для студентов очной, очнозаочной (вечерней) и заочной форм обучения. - Вологда: , 2016. - 95 с.

.        Журнал о системах электронного документооборота (СЭД) [электронный ресурс] - Режим доступа: #"896609.files/image020.jpg">

Рисунок п.1 - диаграмма Ганта

Приложение 3

(рекомендуемое).pyos_DIR = os.path.dirname(os.path.dirname(os.path.abspath(__file__)))_KEY = '6%*(6juha1^jufve(+%^bahm527h&cb89%d-!00!6(97yva6r^'= True_HOSTS = []_APPS = [

'ecp.apps.EcpConfig',

'django.contrib.auth',

'django.contrib.contenttypes',

'django.contrib.sessions',

'django.contrib.messages',

'django.contrib.staticfiles',

'django.contrib.admin',

'bootstrap3',

'menu'

]_CLASSES = [

'django.middleware.security.SecurityMiddleware',

'django.contrib.sessions.middleware.SessionMiddleware',

'django.middleware.common.CommonMiddleware',

'django.middleware.csrf.CsrfViewMiddleware',

'django.contrib.auth.middleware.AuthenticationMiddleware',

'django.contrib.auth.middleware.SessionAuthenticationMiddleware',

'django.contrib.messages.middleware.MessageMiddleware',

'django.middleware.clickjacking.XFrameOptionsMiddleware',

]_URLCONF = 'mybase.urls'= [

{

'BACKEND': 'django.template.backends.django.DjangoTemplates',

'DIRS': [],

'APP_DIRS': True,

'OPTIONS': {

'context_processors': [

'django.template.context_processors.debug',

'django.template.context_processors.request',

'django.contrib.auth.context_processors.auth',

'django.contrib.messages.context_processors.messages',

],

},

},

]_APPLICATION = 'mybase.wsgi.application'= {

'default': {

'ENGINE': 'django.db.backends.postgresql', # 'django.db.backends.sqlite3',

'NAME': 'postgres', # 'mydatabase',

'USER': 'student',

'PASSWORD': 'student',

'HOST': 'localhost',

'PORT': '5432',

}

}_PASSWORD_VALIDATORS = [

{

'NAME': 'django.contrib.auth.password_validation.UserAttributeSimilarityValidator',

},

{

'NAME': 'django.contrib.auth.password_validation.MinimumLengthValidator',

},

{

'NAME': 'django.contrib.auth.password_validation.CommonPasswordValidator',

},

{

'NAME': 'django.contrib.auth.password_validation.NumericPasswordValidator',

},

]_CODE = 'RU-ru'_ZONE = 'UTC'_I18N = True_L10N = True_TZ = True_URL = '/static/'

ПРИЛОЖЕНИЕ 4

(рекомендуемое)

Модуль Models.py

# -*- coding: utf-8 -*-

from __future__ import unicode_literalsdjango.db import modelsdjango import formsDepartment (models.Model):

name_dep = models.CharField(u"орган (подразделение)", max_length=100)

organization = models.CharField(

u"организация", max_length=200, default=u"Администрация города Вологды"

)

def __unicode__(self):

return u"%s (%s)" % (self.name_dep, self.organization)

class Meta:

verbose_name = u"отдел"

verbose_name_plural = u"отделы"Worker(models.Model):

department = models.ForeignKey (

Department, on_delete=models.CASCADE,verbose_name = u"отдел"

)

fio = models.CharField(u"ФИО", max_length=200)

short_position = models.CharField(u"краткое название должности", max_length=50)

position = models.CharField(u"полное название должности", max_length=300)

ser_pass = models.CharField(u"серия паспорта", max_length=4)

num_pass = models.CharField(u"номер паспорта", max_length=6)

cod_podr = models.CharField(u"код подразделения", max_length=50)

name_podr = models.CharField(u"название подразделения", max_length=50)

snils = models.CharField(u"СНИЛС", max_length=30, default="")

birth_date = models.DateField(u"дата рождения")

phone = models.CharField(u"телефон", max_length=30)

def __unicode__(self):

return self.fio

class Meta:

verbose_name = u"работник"

verbose_name_plural = u"работники"Sertificate(models.Model):

worker = models.ForeignKey(

Worker,on_delete=models.CASCADE,verbose_name = u"работник"

) start_date = models.DateTimeField(u"дата начала сертификата")

end_date = models.DateTimeField(u"дата конца сертификата")

serial_number = models.CharField(u"серийный номер", max_length=50)

def __unicode__(self):

return self.serial_number

class Meta:

verbose_name = u"сертификат"

verbose_name_plural = u"сертификаты"WorkerMPA(models.Model):

worker = models.ForeignKey(Worker,on_delete=models.CASCADE)

mpa = models.ForeignKey("MPA", on_delete=models.CASCADE)MPA(models.Model):

name_mpa = models.CharField(u"название МПА", max_length=100)

type_mpa = models.CharField(u"тип МПА", max_length=100)

date_mpa = models.DateField(u"дата МПА")

num_mpa = models.CharField(u"номер МПА", max_length=100)

def __unicode__(self):

return self.name_mpa

class Meta:

verbose_name = u"муниципальный правовой акт"

verbose_name_plural = u"муниципальные правовые акты"

class OID(models.Model):

name_oid = models.CharField(u"название ОИД", max_length=100)

cod_oid = models.CharField(u"код ОИД", max_length=100)

comment = models.TextField(u"примечание",

null=True,blank=True)

def __unicode__(self):

return self.name_oid

class Meta:

verbose_name = u"ОИД"OIDSertCategory(models.Model):

oid = models.ForeignKey(OID,on_delete=models.CASCADE)

sertificatecategory = models.ForeignKey(

"SertificateCategory",on_delete=models.CASCADE

)SertificateCategory(models.Model):

name_category = models.CharField(u"название категории", max_length=100)

def __unicode__(self):

return self.name_category

class Meta:

verbose_name = u"категория сертификата"

verbose_name_plural = u"категории сертификатов"SertCategoryWorkerMPA(models.Model):

workermpa = models.ForeignKey(WorkerMPA,on_delete=models.CASCADE)

sertificatecategory = models.ForeignKey(

SertificateCategory,on_delete=models.CASCADE

)Token(models.Model):

ETOKEN = u'eToken'

RUTOKEN = u'ruToken'

TOKEN_CHOICES = (

(ETOKEN, u'eToken'),

(RUTOKEN, u'ruToken'),

)

type_token = models.CharField(u"тип", max_length=20, choices=TOKEN_CHOICES)

reg_num = models.CharField(u"регистрационный номер", max_length=20)

def __unicode__(self):

return self.type_token

class Meta:

verbose_name = u"token"

verbose_name_plural = u"token'ы"VerificationCenter (models.Model):

name = models.CharField(u"название", max_length=20)

comment = models.TextField(u"примечание", null=True,

blank=True)

def __unicode__(self):

return self.name

class Meta:

verbose_name = u"удостоверяющий центр"

verbose_name_plural = u"удостоверяющие центры"

class ContractType (models.Model):

name = models.CharField(u"тип контракта", max_length=100)

def __unicode__(self):

return self.name

class Meta:

verbose_name = u"тип контракта"

verbose_name_plural = u"типы контрактов"Contract (models.Model):

verificationcenter = models.ForeignKey (

VerificationCenter, on_delete=models.CASCADE,

verbose_name = u"удостоверяющий центр", null=True

)

contracttype = models.ForeignKey (ContractType, on_delete=models.CASCADE,

verbose_name = u"тип контракта")

reg_num = models.CharField(u"регистрационный номер", max_length=20)

start_date = models.DateField(u"дата начала контракта")

end_date = models.DateField(u"дата окончания контракта")

comment = models.TextField(u"примечание", null=True,blank=True)

def __unicode__(self):

return self.reg_num

class Meta:

verbose_name = u"контракт"

verbose_name_plural = u"контракты"ContractLine (models.Model):

contract = models.ForeignKey ("Contract", on_delete=models.CASCADE)

price = models.FloatField ("Цена")

count_sert = models.PositiveSmallIntegerField("количество")Application (models.Model):

worker = models.ForeignKey ("Worker", on_delete=models.CASCADE,verbose_name = u"работник")

sertificatecategory = models.ForeignKey ("Sertificatecategory",

on_delete=models.CASCADE,verbose_name = u"категория сертификата")

verificationcenter = models.ForeignKey ("Verificationcenter", on_delete=models.CASCADE,

verbose_name = u"удостоверяющий центр")

date = models.DateField(u"дата")

class Meta:

verbose_name = u"заявка"

verbose_name_plural = u"заявки"SertificateDelivery (models.Model):

worker = models.ForeignKey ("Worker", on_delete=models.CASCADE,verbose_name = u"работник")

delivery_date = models.DateField(u"дата выдачи сертификата")

early_stop_date = models.DateField(u"дата досрочного прекращения")

destruction_date = models.DateField(u"отметка об уничтожении")

token = models.ForeignKey ("Token", on_delete=models.CASCADE)

contract= models.ForeignKey ("Contract", on_delete=models.CASCADE,verbose_name = u"контракт")

def delivery_d(self):

return self.delivery_date

class Meta:

verbose_name = u"выдача сертификатов"

verbose_name_plural = u"выдача сертификатов"
