Технологический процесс устройства гидроизоляции
Государственное
бюджетное профессиональное образовательное учреждение «Кулебакский
металлургический колледж»
Курсовая
работа
на тему:
«Технологический
процесс устройства гидроизоляции»
Выполнила:
студентка гр. 13-Ст
Стройнова
Дмитрия
Проверила:
Зыкова Н.В.
г. Кулебаки
г
Введение
Гидроизоляция (от гидро...
<#"891481.files/image001.gif">
а) Нанесение мастики- III - очередность
нанесения мастики
б) Прижатие рулонного материала- III -
последовательность работы шпателя
Рисунок 1 - Последовательность наклейки
гидроизоляционного слоя
Процесс устройства горизонтальной гидроизоляции
аналогичен устройству рулонной кровли - под раскатываемое полотнище рулонного
материала на основание наносят слой мастики. Если при устройстве рулонного
ковра образуются пузыри, то их прокалывают, выдавливают воздух до появления на
поверхности мастики. Если под пузырем нет мастита, рулонный материал в этом
месте разрезают крестообразно, отгибают надрезанные края, промазывают их и
основание мастикой и вновь приклеивают. При использовании изола, фольгоизола и
стеклорубероида мастику наносят на изолируемую поверхность и обязательно на
рулонный материал.
Полотна гидроизоляции наклеивают и разглаживают
вначале вдоль полотна, затем под углом и в конце, более тщательно вдоль кромок
приклеивания. Для наклейки и разглаживания могут быть использованы машины и
катки, применяемые для кровельных работ.
Гидроизоляцию вертикальных поверхностей осуществляют вручную, Целесообразная
организация работ - отдельными ограниченными по Длине участками (захватками).
По высоте осуществляют разбивку на ярусы. Если высота гидроизоляции не
превышает 3 м, то рулонные материалы наклеивают по всей высоте снизу вверх
(рис.1). При значительной высоте изолируемой поверхности работу ведут ярусами в
1,5-2 м снизу вверх, с нахлесткой полотнищ по длине и ширине, при работах на
высоте используют подмости и леса.
Еще один вид гидроизоляции - листовая
гидроизоляция. Представляет собой сплошное водонепроницаемое ограждение
строительных конструкций из стальных листов толщиной 2-6 мм или жестких
пластмассовых (винипластовых и др.) листов. Стальные листы применяют при
больших гидростатических напорах для обеспечения постоянной сухости помещений в
условиях высоких температур и динамических нагрузок, жесткие пластмассовые
листы - для защиты конструкций от агрессивных сред. Эти покрытия
характеризуются высокой стоимостью и трудоемкостью устройства.
Технология выполнения гидроизоляционных работ
включает в себя выполнение трех операций: подготовку изолируемых поверхностей,
приготовление изоляционных составов и устройство изоляционного покрытия.
Обычно гидроизоляция из пластмассовых листов
защищает конструкции от агрессивных воздействий. Пластмассовые листы соединяют
сваркой в среде горячего воздуха при температуре 200-220°С. Затем
гидроизоляционные пластмассовые листы крепят к изолируемым поверхностям,
наклеивая их клеем ПХ с последующей сваркой стыков или анкеровкой через
прижимные планки с помощью строительного пистолета.
Технологический процесс устройства литой
гидроизоляции по горизонтальной поверхности состоит из очистки и выравнивания
поверхности, разлива и разравнивания по ней горячего материала слоем 15-40 мм.
Подают горячий материал на рабочее место краном или подъемником в бадьях или
бачках, выливают на поверхность и разравнивают металлическими скребками. Второй
слой наносят после предварительного прогрева краев первого слоя электрическим
утюгом или инфракрасным излучателем.
Литую гидроизоляцию вертикальных поверхностей
устраивают способом поярусной заливки горячей мастики в полость между
изолируемой поверхностью и опалубкой или ограждающей стенкой. Заливку ведут
ярусами высотой 20-40 см. Защитная стенка возводится из тонких железобетонных
плит или кирпича.
Вертикальные поверхности подземных частей
зданий, покрытые гидроизоляцией, по мере их наращивания присыпают землей. При
необходимости горизонтальные и вертикальные гидроизоляционные покрытия защищают
слоем раствора.
Литая гидроизоляция не должна иметь трещин,
раковин, расслоений.
Инструменты
Гидроизоляция из рулонных материалов выполняется
при помощи инструментов, показанных на рис. 1.

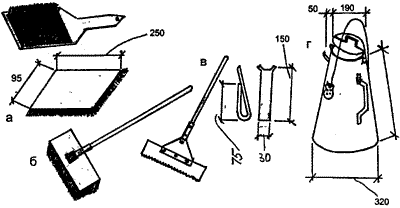

Рис. 1. Инструменты и инвентарь для устройства
гидроизоляции:
а - щетка для очистки рулонов; б, в - щетка и
скребок для намазывания и разравнивания мастики; г - ножи; д - бачок
Для обмазочной гидроизоляции с
помощью битумных мастик <#"891481.files/image004.jpg">
Рис. 1. Схемы организации рабочего места
облицовщиков: а - при огруитовке основания битумной мастикой, б - при укладке
полов из поливинилхлоридных плиток без фриза, в - при наклеивании полотнищ из
поливинилхлоридного линолеума; 1 - удочка-форсунка, 2 - шланги для грунтовки и
воздуха, 3 - установка СО-21А, 4- компенсатор, 5 - емкость с битумной
грунтовкой, 6 - направление огрунтовки основания, 7 - мастика (клей),
нанесенная на основание, 8 - маячный ряд, 9 - стопки плитки, подготовленные к
наклеиванию, 10 - отсортированные плитки, 11 -отогнутая часть полотнища, 12 -
полотнища, уложенные насухо, 13 - бачки с мастикой, 14 - мешки с песком, 02, 04
- рабочие места облицовщиков- плиточников 2-го и 4-го разрядов
