Классификация вибраторов для уплотнения бетона

Практическая работа

Выполнил:студент группы ПС-32

Адинцов Е.П.

Принял: преподаватель Бойкачев М.А.

Вибрационное уплотнение бетонной смеси

Цель занятия: Рассмотреть теоретические основы вибрационного уплотнения смесей, виды и классификацию современных вибраторов, методы уплотнения и методику выполнения основных технологических расчетов.

Самостоятельная часть:

Вибраторы предназначены для того, чтобы повысить характеристики уложенной бетонной смеси. Они являются весьма эффективным решением проблемы расслоения, а также обеспечения монолитности конструкции, что обеспечивает широкие возможности для использования. Именно по этой причине, зачастую, требуются не только универсальные изделия, но и устройства, обладающие специальными параметрами работы.

Классификация вибраторов для уплотнения бетона:

)        по виду двигателя:

·        электромеханические

·        электромагнитные

·        Пневматические

·        с двигателем внутреннего сгорания.

2)      По вибрационным характеристикам:

·        низкочастотные (до 3500 колебаний в минуту при амплитуде до 3 мм);

·        среднечастотные (3500-9000 колебаний в минуту при амплитуде 1-1,5 мм);

·        высокочастотные (10 000-20 000 колебаний в минуту при амплитуде 0,1-1 мм).

3)      по виду воздействия на бетон и форме рабочей поверхности:

·        Глубинный вибратор (внутренний, погружной):

Ø  Высокочастотный;

Ø  Пневматический;

·        Поверхностный вибратор (вибратор общего назначения)

Ø  Вибростол;

Ø  Вибросито;

Ø  Вибробункер;

Ø  Виброрейка;

Ø  Виброплощадка;

·        Наружные, внешние вибраторы.

Ø  Способ крепления тисками;

Ø  Способ крепления цепным захватом;

Рис. 1

Глубинный вибратор (внутренний, погружной) - вид современного вспомогательного строительного оборудования, применяемого для уплотнения и распределения бетонной смеси при возведении бетонных и железобетонных конструкций, в монолитном строительстве.

Принцип работы глубинного вибратора для бетона - создание механических колебаний за счет вращения эксцентрика, расположенного в вибронаконечнике (булаве). Эти колебания и являются причиной уплотнения бетона и вытеснения из него лишнего воздуха, а также излишков воды. При использовании глубинного вибратора увеличивается текучесть бетонной смеси, она более плотно и равномерно заполняет конструкцию, улучшается сцепление ее с арматурным каркасом.

Поверхностный вибратор (вибратор общего назначения) - используется в случаях, когда требуется уплотнить бетонные смеси или грунт, выгрузить и просеять сыпучие материалы. Поверхностные вибраторы применяются на вибростолах, виброситах, бункерах, виброрейках, виброплощадках и т. д, и приводит к механизации основных и вспомогательных процессов производства. Без поверхностного вибратора (промышленного) не обходится ни одно производство - будь то литейное или производство железобетона.

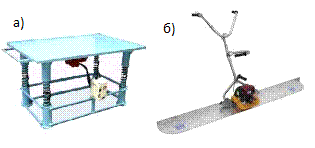

Рисунок 1 - Поверхностный вибратор (а - вибростол; б - виброрейка)

Поверхностные вибраторы передают колебания бетонной смеси посредством рабочей площадки различных размеров и формы, устанавливаемой в процессе вибрирования на поверхность бетона.

Рисунок 2 - Наружный вибратор

Наружные вибраторы прикрепляются к опалубке и через нее передают колебания бетонной смеси, находящейся внутри опалубки. Различают два способа крепления вибраторов: тисками и цепным захватом. Тиски могут быть в виде струбцинок или с червячным винтом; крепятся они к хомутам или стойкам опалубки. Вибраторы с цепным захватом служат для уплотнения бетонной смеси в элементах главным образом круглого сечения и небольшого диаметра.

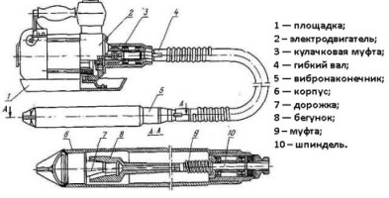

Рисунок 3 - Общий вид глубинного вибратора

Практическая часть:

Исходные данные:

Габариты бетонируемой конструкции - Ширина В=3.1 м; Длина L=4.6м; Высота Н=1.2м;

Рисунок 4 - Схема зон действия вибратора

Предварительный расчет и выбор модели вибратора:

В соответствии с ЕНиР п. Е4-1-49 "Укладка бетонной смеси в конструкцию" работы выполняет звено бетонщиков состоящее из 2 человек (1 - рабочий 4 разряда; 2 - рабочий 2 разряда;).

Для выбора модели вибратора необходимо соблюдение условия:

;

где - техническая производительность выбранной модели вибратора;

 - требуемая техническая производительность вибратора;

 м³;

где  - норма выработки вибратора;  - коэффициент использования вибратора по времени равен 0.75.

 м³;

где  - нормативное время укладки одного м³ бетона.

чел-ч;

где  - норма затрат труда на 1 м³;

 - принимаем исходя из объема бетонирования.

В нашем случае м³. Норма затрат труда на 1 м³ составляет  чел-ч. Выбираем ручной вибратор ИВ - 59. Он имеет следующие характеристики:

Тип рабочего органа - вибробулава

Размеры рабочего органа: диаметр - 114 мм; длина - 520 мм;

Частота колебаний - 5700 мин^-1;

Мощность электродвигателя - 1,5 кВт

Радиус действия - 40 см;

Производительность - 12 м³/ч;

Масса - 22 кг;

Определим техническую производительность выбранной модели:

 м³;

где

R-радиус действия вибратора, м;

-толщина прорабатываемого слоя бетонной смеси, м;

 - оптимальная продолжительность вибрирования на одной позиции вибратора (в одной точке), с; Принимаем 30 с.

 - время перемещения вибратора с одной позиции на другую, с; Принимаем 10 с.

м;

 - рабочая длина вибратора, м;

Определим эксплуатационную производительность:

 м³;

точек.

;

;

;

Вывод: В этой практической работе были рассмотрены теоретические основы вибрационного уплотнения смесей, виды и классификация современных вибраторов и методы уплотнения. Был рассчитан и подобран вибратор. Подобрали ручной вибратор ИВ-02А и под него было рассчитано количество точек установки вибратора N=126.

вибратор уплотнение бетон

Список используемой литературы

1.      http://ялмад. рф/вибраторы-для-уплотнения-бетона/ <http://ялмад.рф/вибраторы-для-уплотнения-бетона/> Статья "Вибраторы для уплотнения бетона"

.        <http://www.beton-betex.ru/uplotnenie-betona/vibratory-dlya-uplotneniya-betona.html> Статья "Классификация вибраторов для уплотнения"

.        <http://mainstro.ru/articles/instr/oborudovanie/vibrotekhnika/vibrotekhnika_1051.html> Статья "Глубинный вибратор: применение, классификация, особенности выбора".
